5-15 手動フォーカス

説明

オートフォーカス機能が使用できない場合でも、FLUXサポートの対応を待つ間、手動フォーカスを使用して作業を続けることができます。

このガイドでは、オートフォーカス機能を使用せずに手動フォーカスツールを作成する方法を説明します。

手順1

以下の材料をご用意ください：

• アクリルや木材などの固形材料（厚さ3mmを推奨）
• 厚さ3mm〜4mmのコインまたは材料

コインは焦点距離の測定に使用され、入手しやすいです。

手順2

材料を加工エリアに配置します。

手順3

レンズがデフォルトの位置（最上層）にあることを確認してください。レンズの位置と焦点距離の概念を理解するには、以下の説明をお読みください。

フォーカスモードの説明

デフォルトでは、フォーカスレンズは上部に位置し、4mmの焦点距離となります。つまり、ノズル先端と材料表面との距離は4mmになります。 レンズの位置を変更するにはどうすればよいですか？ 1. レンズの分解   2. フォーカスモードの順序 フォーカスモード: 4mm（デフォルト） レンズ ブロック リング ノズル   3. レンズの再組立 ブロックの赤い面を下向きにしてください。 レンズの曲面を上向きにしてください。 （曲面を素早く判別するコツは、それを見たときに自分の顔全体が映ることです。） リングを反時計回りに回して締めてください。

ステップ4

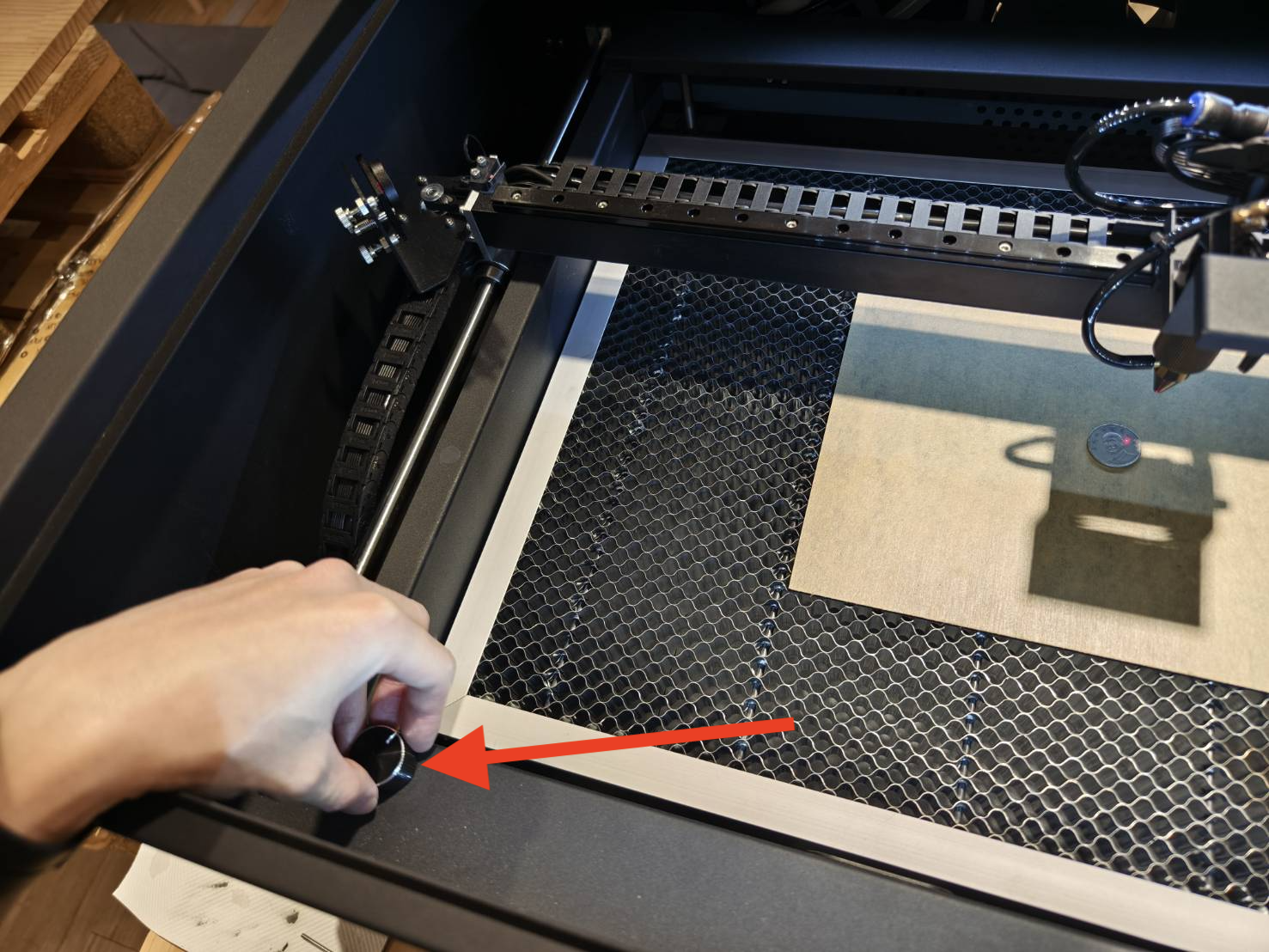

• 材料の上にコインなどを置き、ノブを使って手動でフォーカスを調整します。



• ノズル先端がコインに触れたら、フォーカス調整は完了です。コインを取り除いてください。

ステップ5

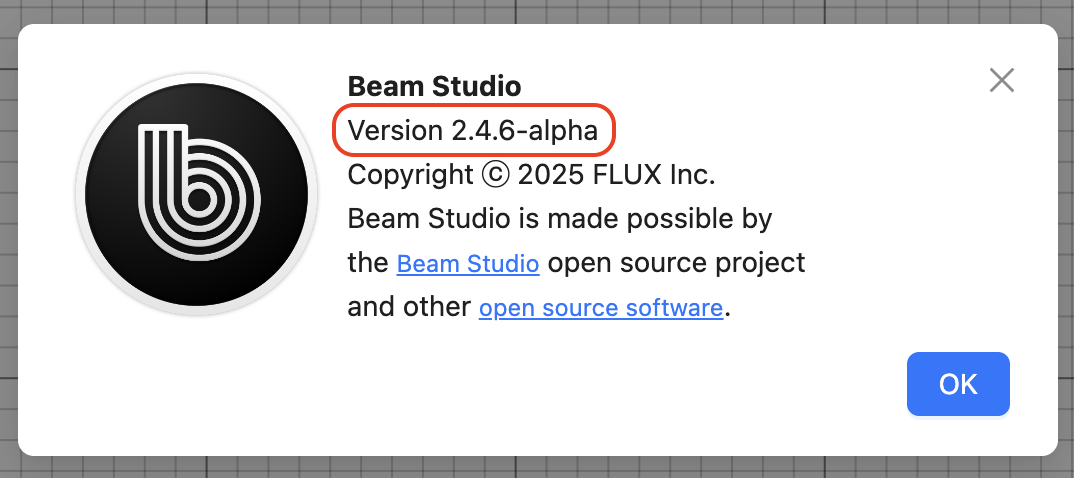

以下のソフトウェアバージョンを使用していることを確認してください。

ステップ6

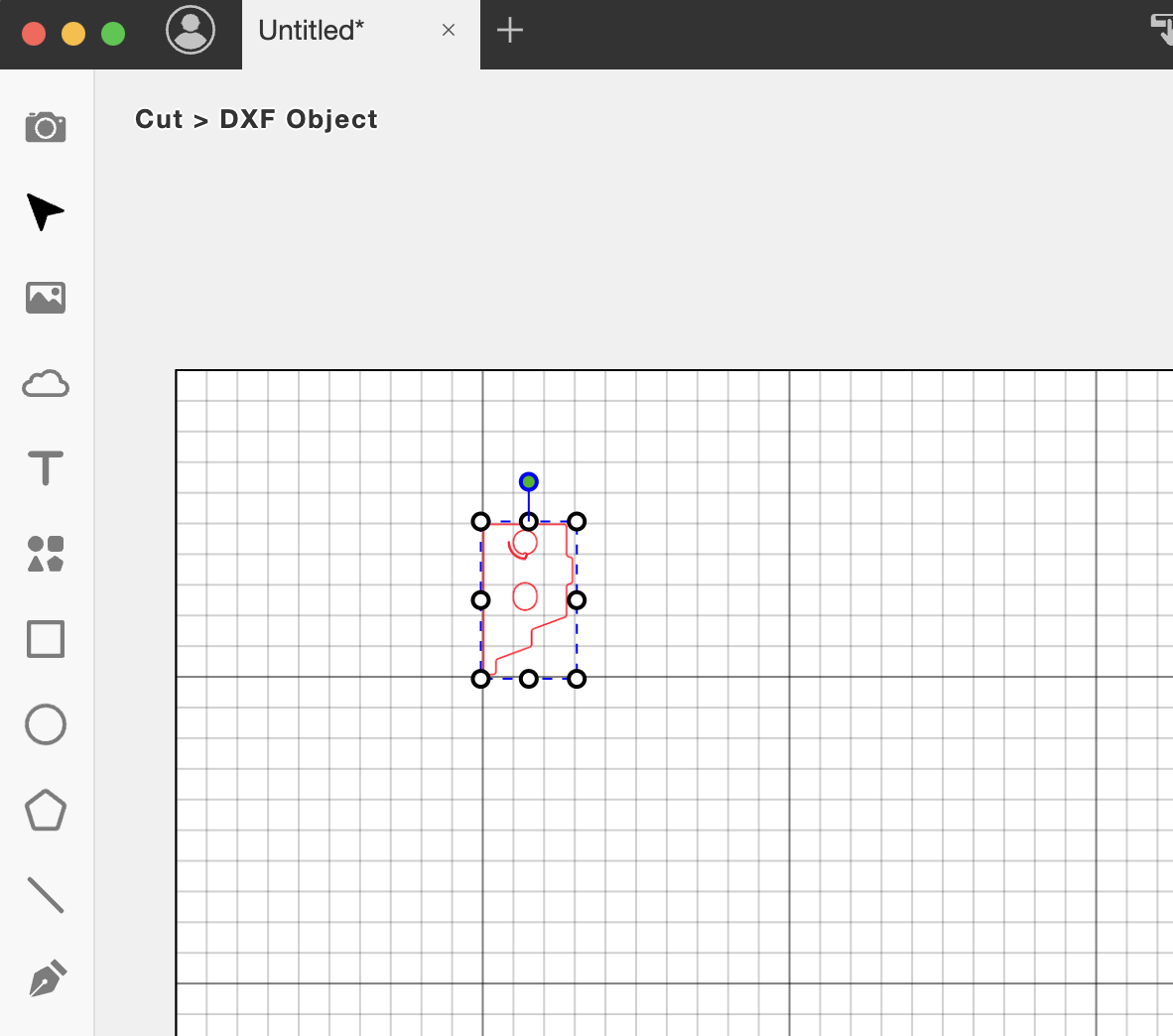

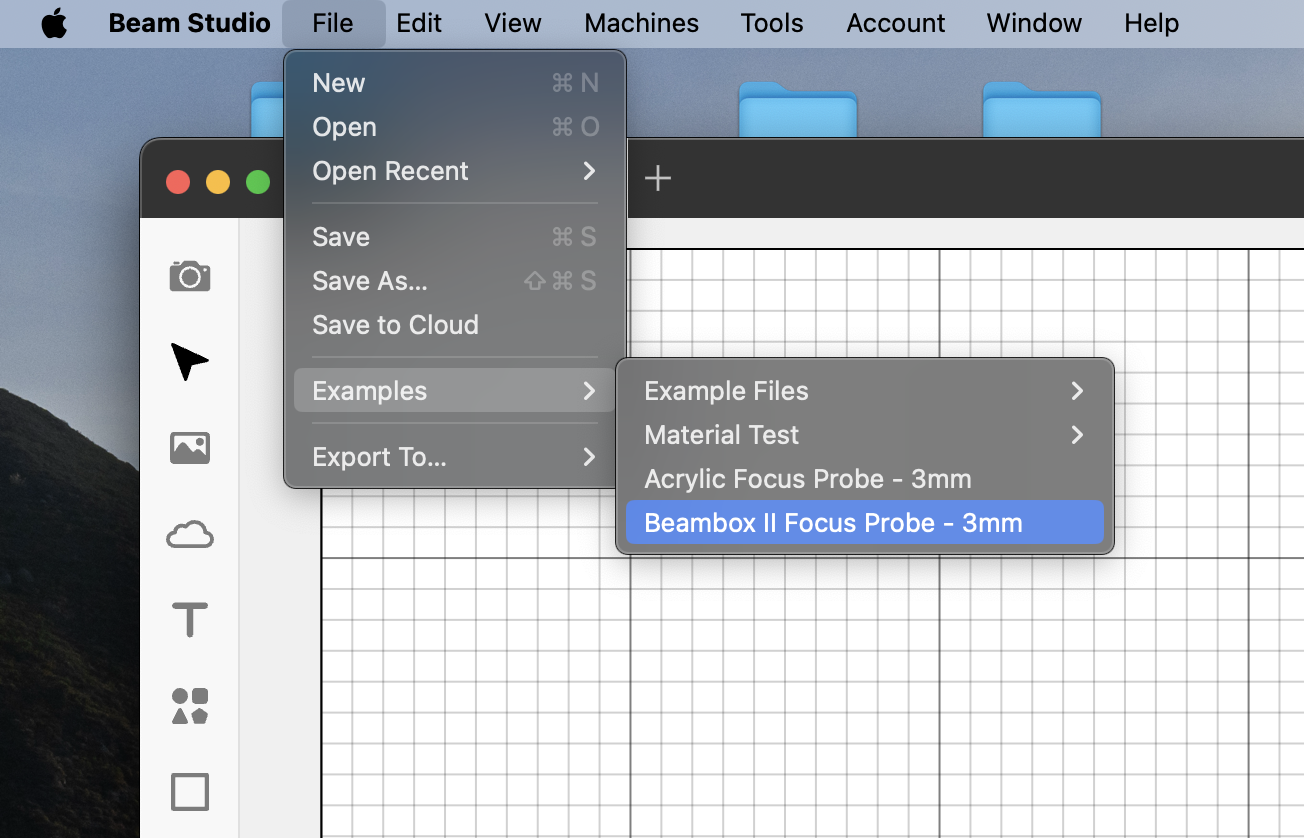

「サンプル」オプションを使用してフォーカスプローブファイルをインポートします。

ステップ7

タスクの開始位置を決定するには2つの方法があります。

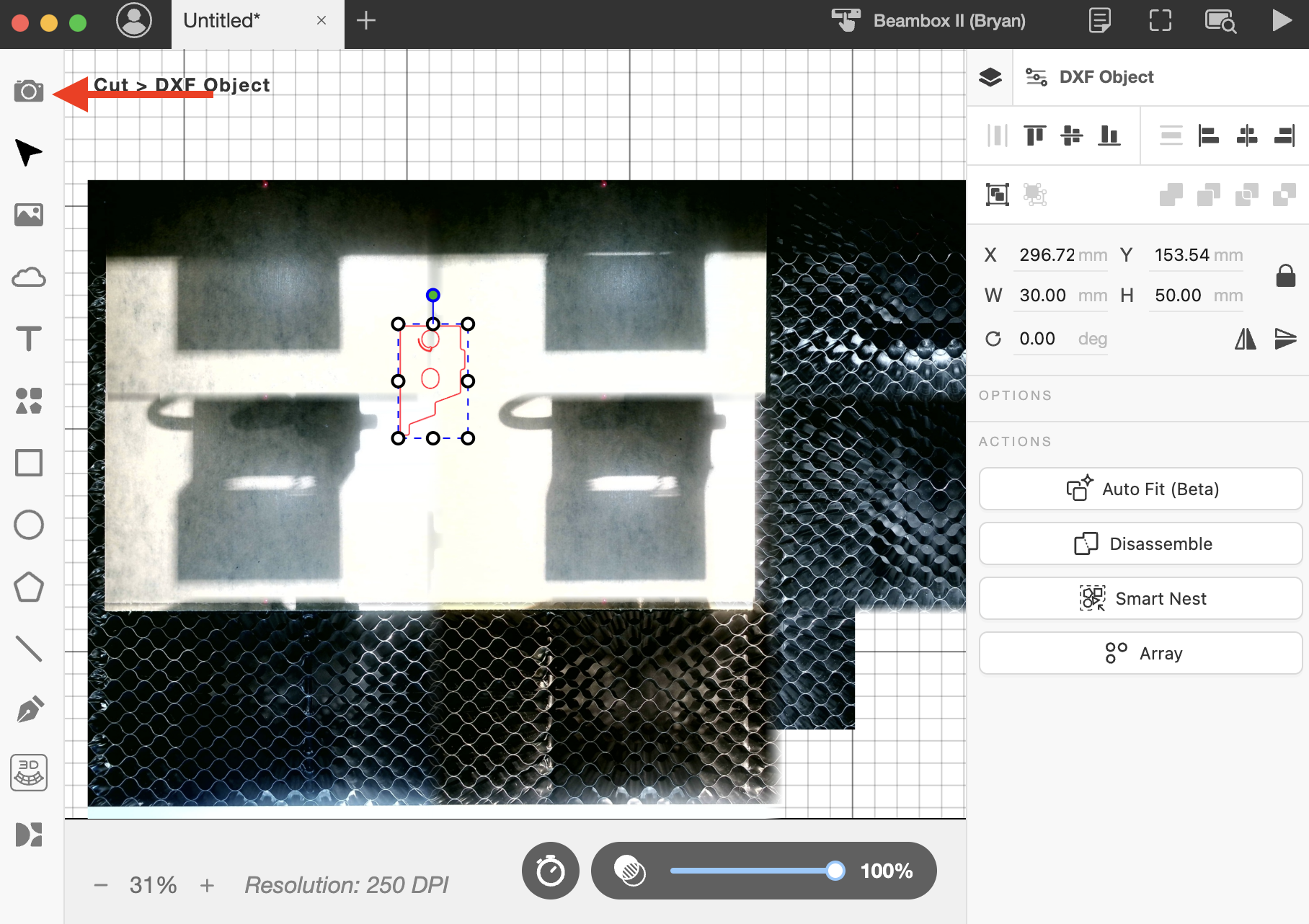

• カメラプレビュー機能を使用して、素材上にファイルを配置します。

OR

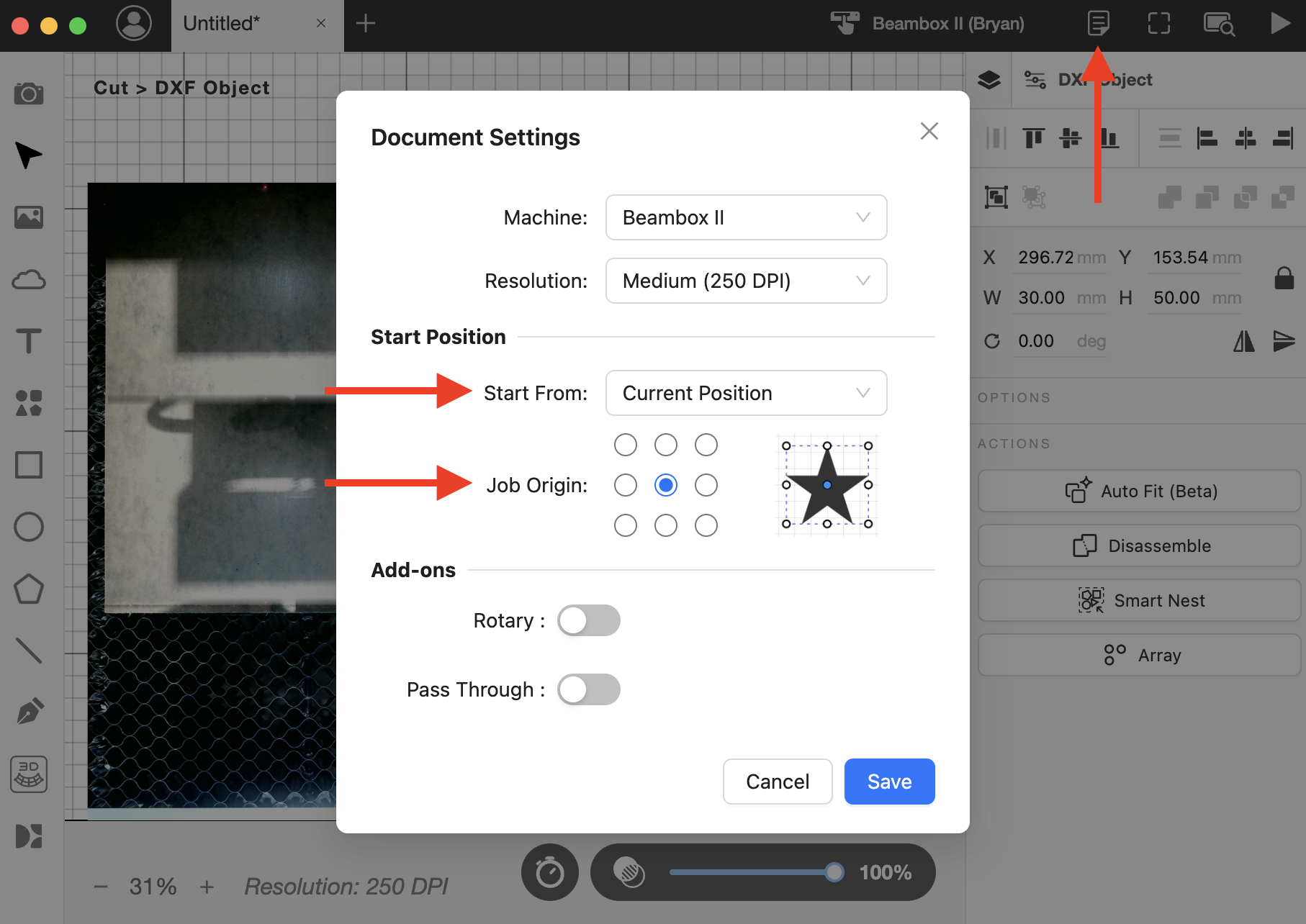

• 「現在位置」機能を使用して、タスクの開始位置を決定します。
  （レーザーノズルを先に素材に移動させる必要があります。）


ステップ8

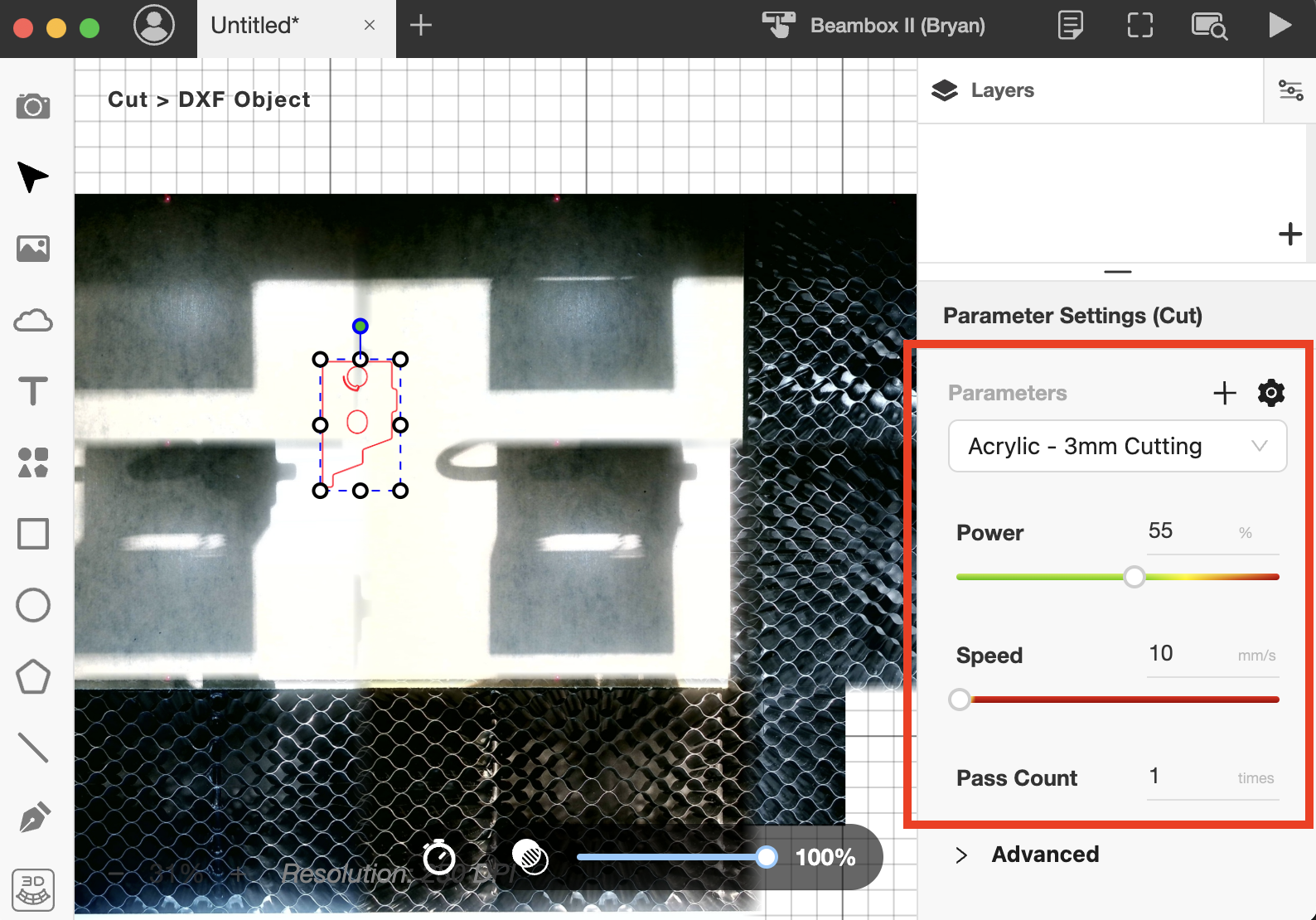

• 素材に応じて適切なパラメータを設定します。



• タスクを開始します。


ステップ9

フォーカスツールの準備が完了しました。

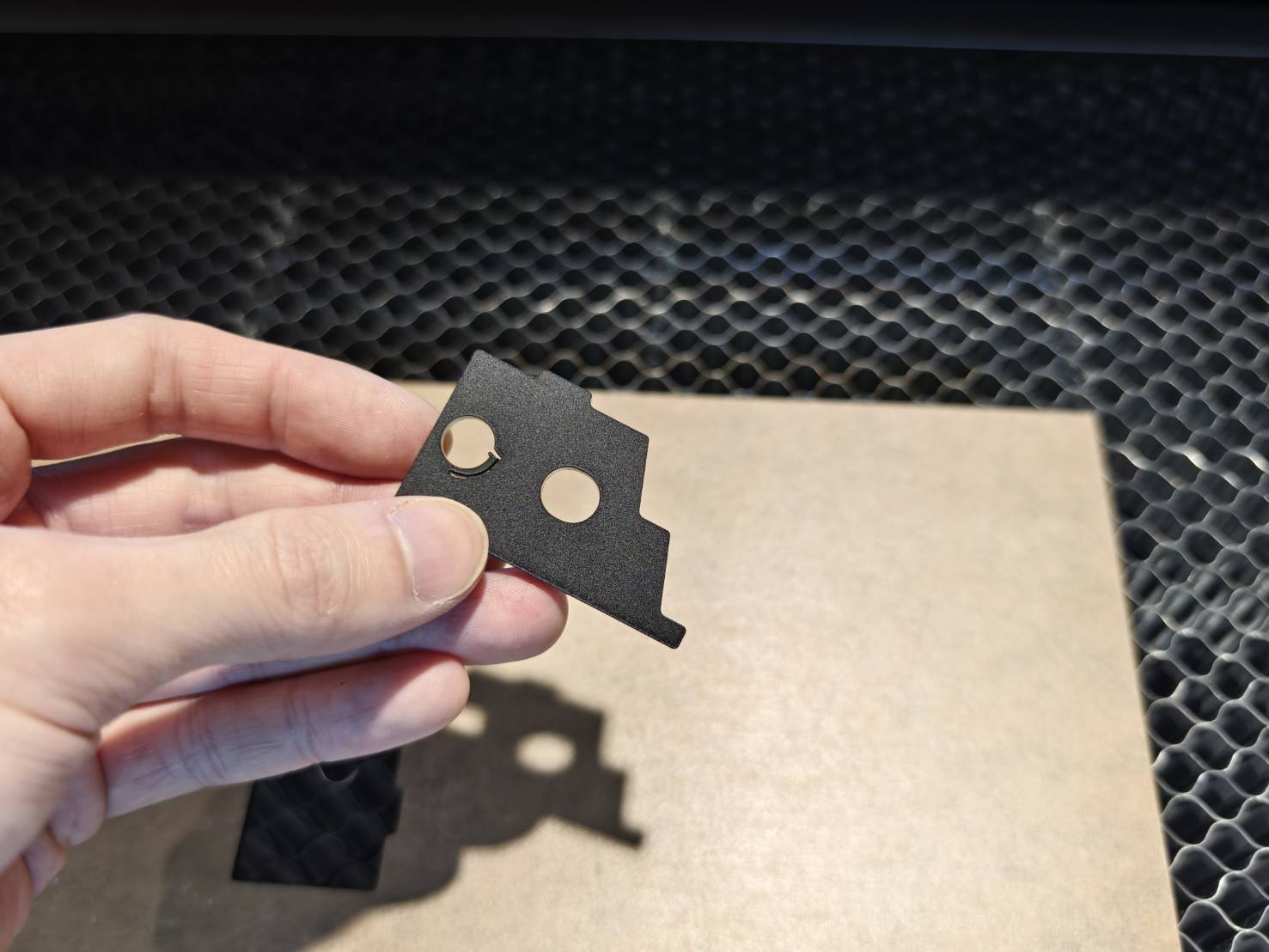

フォーカスツールの説明

• ツールの先端の厚さは4mmで、これを使用してフォーカスを合わせます。


• このツールはコインの代わりとして使用できます。
