5-17 Z軸ベルト張力の調整

説明

ベルトの張力調整は、ベルトが緩すぎたり締めすぎたりしないようにするために重要です。本文書では、Z軸昇降プラットフォームのベルト調整方法を詳しく説明します。以下のような問題が発生した場合：

• Z軸の上下移動時に大きな異音がする
• Z軸が途中で動作しなくなる
• Z軸の昇降高さが正確でない
• Z軸のベルトがスリップしたり、歯飛びしたりする

…これらの問題は通常、ベルトの張力調整で解決できます。

＊注意：

• Z軸が高速で動作しなくなったり、大きな音がする場合は, ベルトの張力を 緩める ことをお勧めします。
• Z軸が動作しなくなったり、ベルトがスリップ（歯飛び）する場合は、ベルトの張力を 強める ことをお勧めします。

対応ファームウェアバージョン: v6.0.10

必要な工具

• 4 mm 六角レンチ

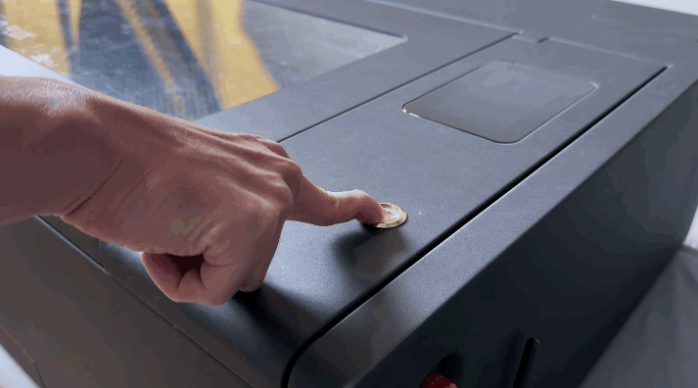

ステップ1 - 機械の電源を切る

調整を行う前に、必ず機械の電源が完全に切れていることを確認してください。

ステップ2 - ハニカムボードとプラットフォームブラケットの取り外し

ステップ3 - 調整箇所の特定

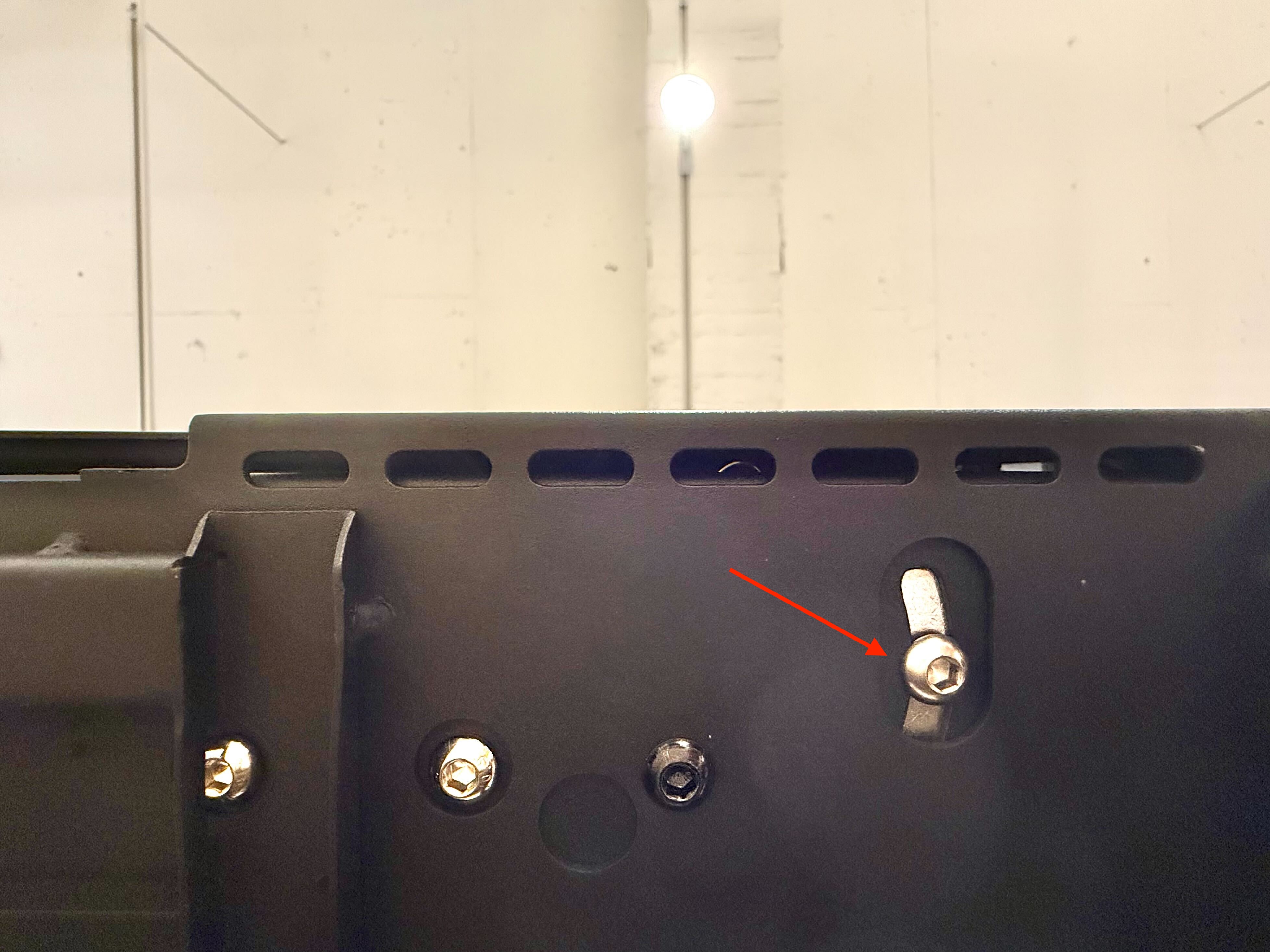

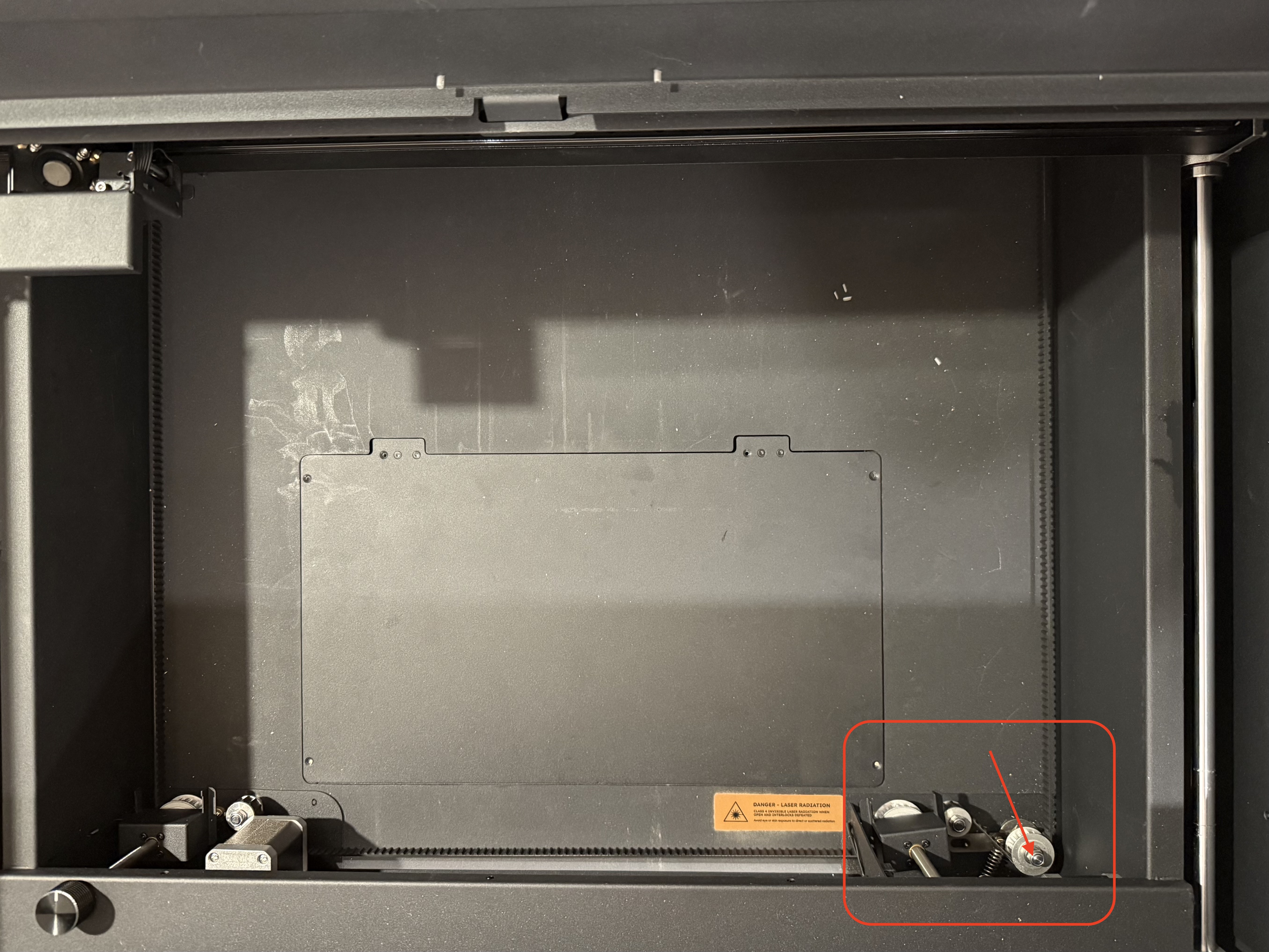

ベルト張力調整ホイールを見つけます。これは機械の右下にあります。張力調整ホイールの軸に沿って、機械の底面にあるロックネジを探します。

ステップ4 - ベルト張力の調整

4-1 ロックネジの緩め

4mmの六角レンチを使用して、ロックネジを約1.5回転ほど緩めます。完全に取り外す必要はありません。

4-2 張力調整ホイールの移動

ロックネジが緩んだ状態で、4mmの六角レンチをネジに当て、同時に機械内部の張力調整ホイール構造を押します。これにより、ベルト張力ホイールを前後にスライドさせることができます。

4-3 ロックネジの締め直し

適切な位置に調整したら、4mmの六角レンチでロックネジを再び締めます。しっかりと固定され、自然に緩まないことを確認してください。

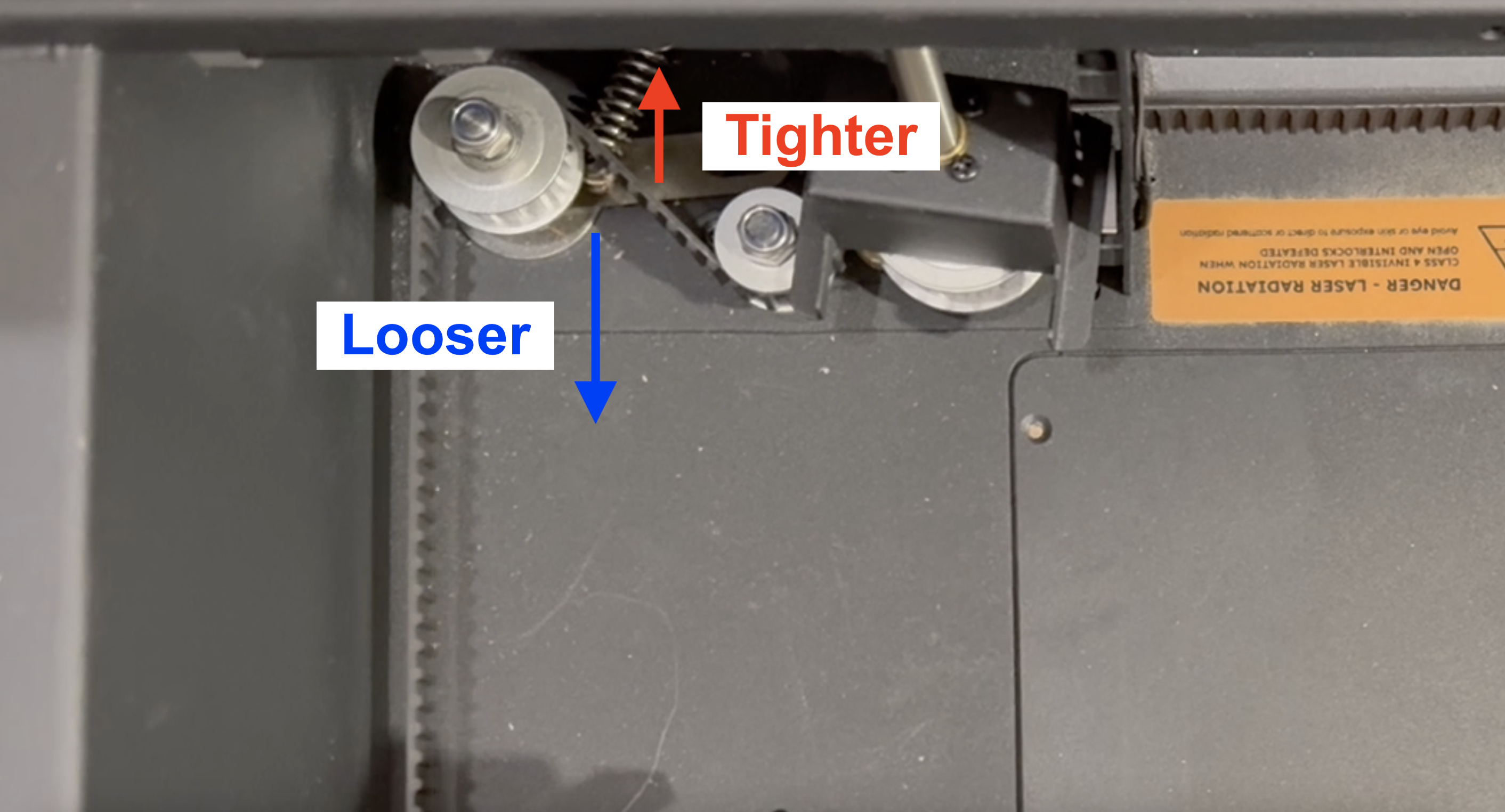

• テンションホイールを 青矢印の方向 に動かすとベルトが緩みます。
• テンションホイールを 赤矢印の方向 に動かすとベルトが締まります。

ステップ5 - 動作確認

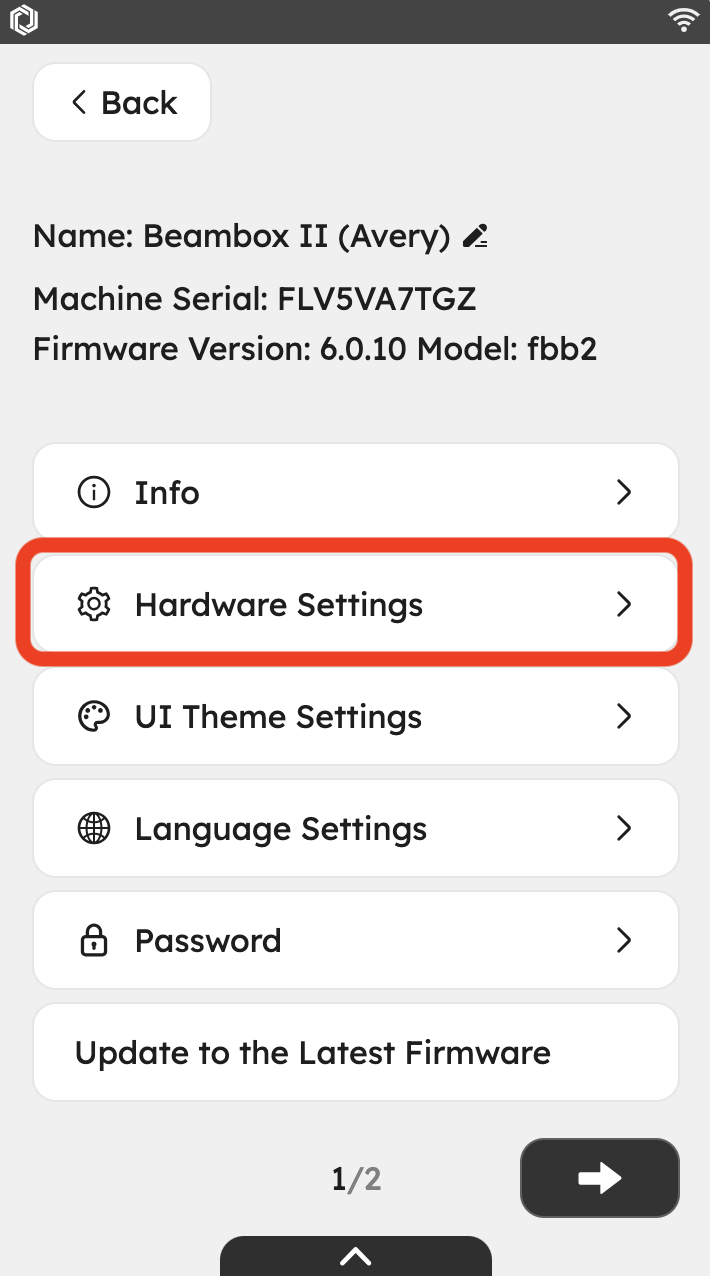

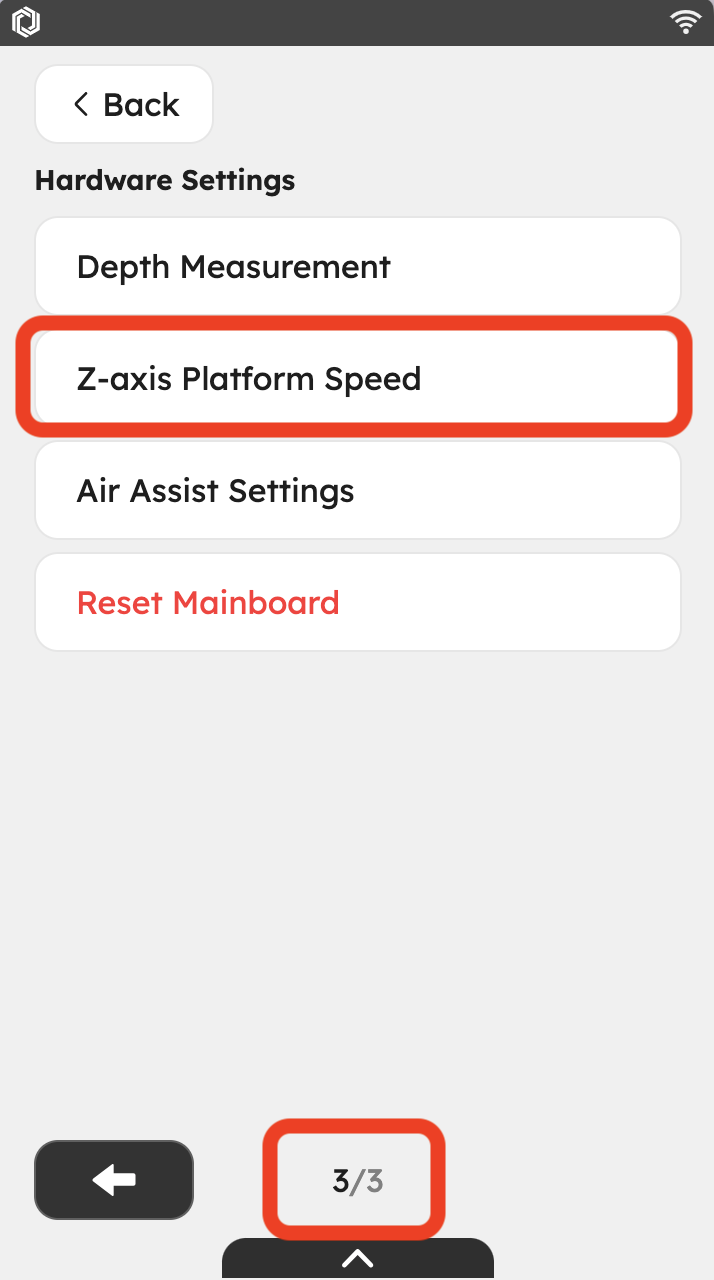

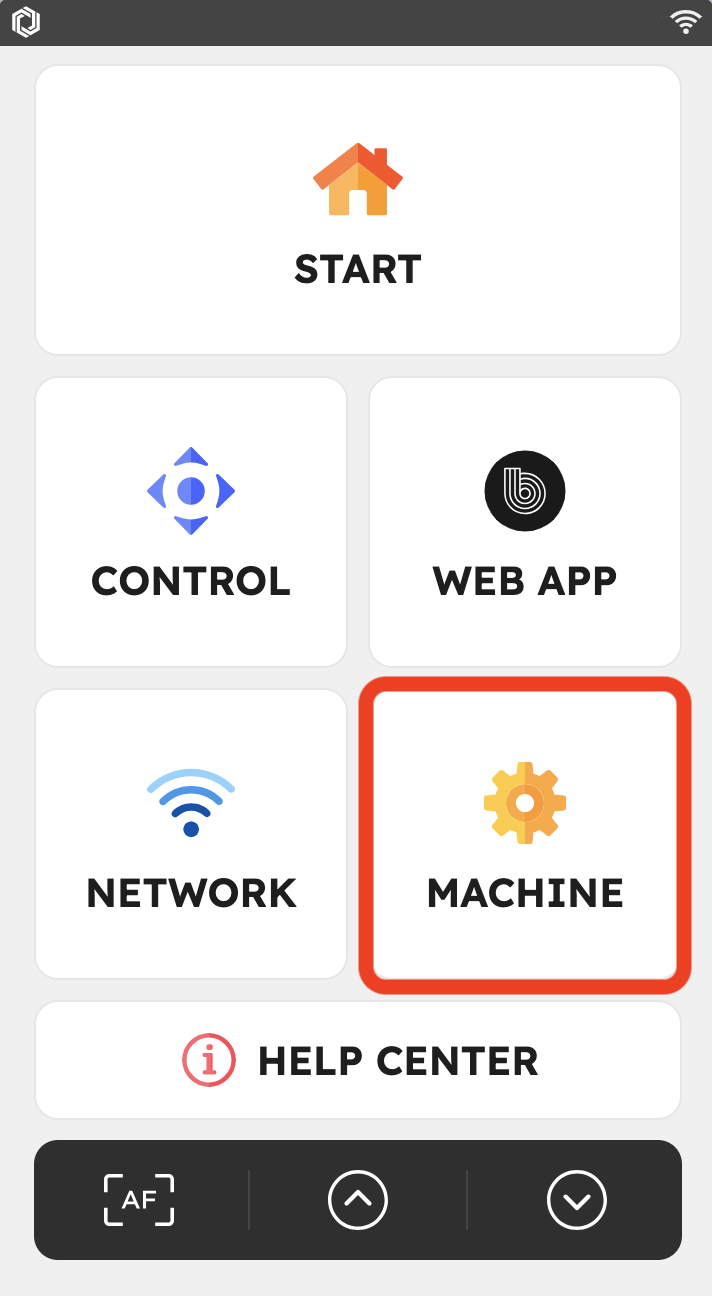

調整後、ハニカムボードとプラットフォームブラケットを元の位置に戻します。 必ずハードウェア設定で「Z軸プラットフォーム速度テスト」を実行し、 リフティングプラットフォームがスムーズに動くことを確認してください。正しく動作しない場合は、 ステップ4 を繰り返してベルトの張力を再調整してください。

Q1. リフティングプラットフォームが正しく動作しているかどうかを確認するにはどうすればよいですか？

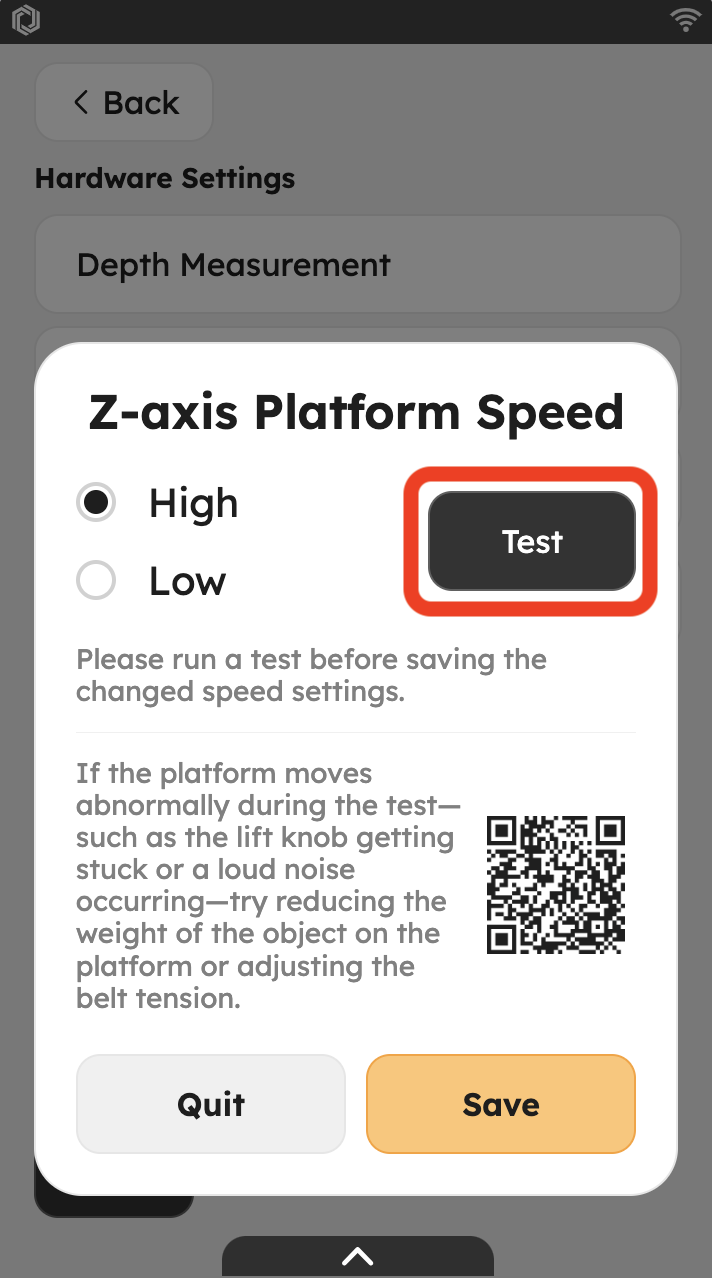

「 テスト 」ボタンを押すと、Z軸リフティングプラットフォームがまず下限位置に移動してホーミングを行います。ホーミング後、設定速度で1回上昇と下降を行います。ホーミングと昇降の過程を通して、機械の左下にあるノブが正常に回転しているかを確認してください。正常に回転していれば、ベルトの張力調整は適切に行われています。

Q2. テストには高速設定が必要ですか？

必ずしもそうではありません。低速テストで問題なく動作する場合は、低速設定のままで構いません。高速が必要な場合（例えば、曲面彫刻を行う場合など）にのみ、高速設定をお勧めします。

Z軸の安定性に影響を与える要因には、モーターの速度、プラットフォームの重量、ベルトの張力などがあります。高速で安定性を維持するには、通常、プラットフォームの負荷を減らし、ベルトの張力を若干緩めます。ただし、ベルトの張力が緩すぎると、昇降中に歯飛びや歯抜けが発生する可能性があります。したがって、最適な速度と張力は、お客様の具体的な用途のニーズによって異なります。
