推奨清掃頻度
使用頻度と材料の種類に応じて、1～2週間ごとに部品を清掃することを推奨します。
メンテナンス手順

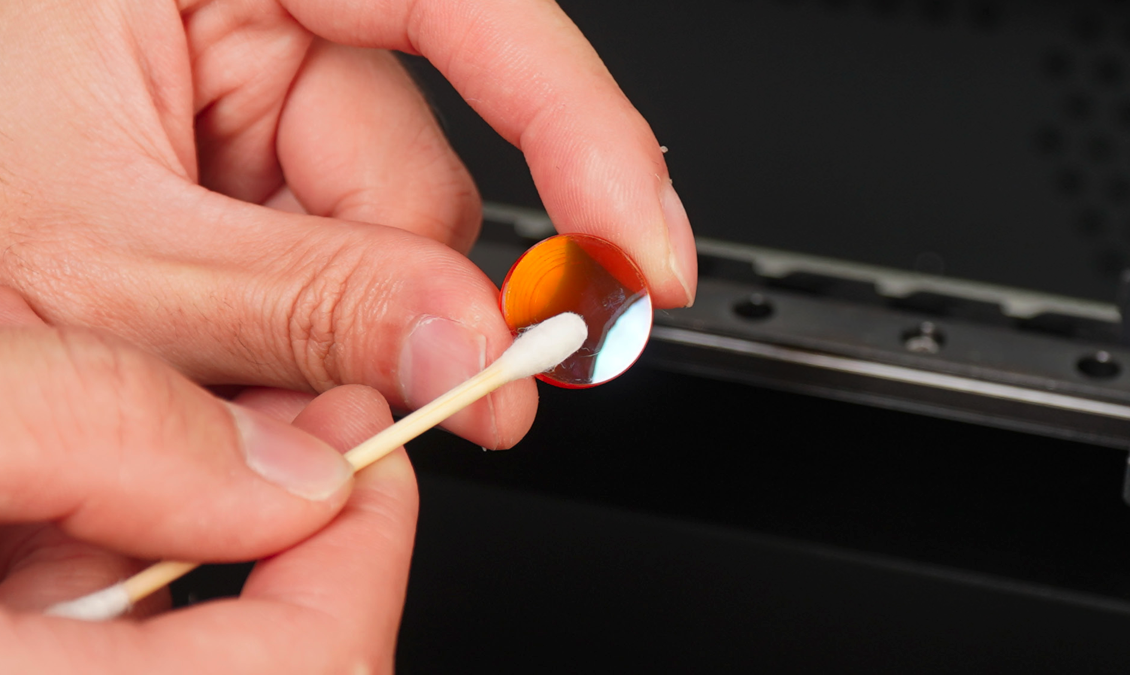

紙素材や木材を彫刻する際、ミラーに粉塵や油分が付着することがあります。アルコールを軽く含ませた綿棒でミラー表面を清掃してください。汚れが完全に除去されるまで優しく拭き取ってください。

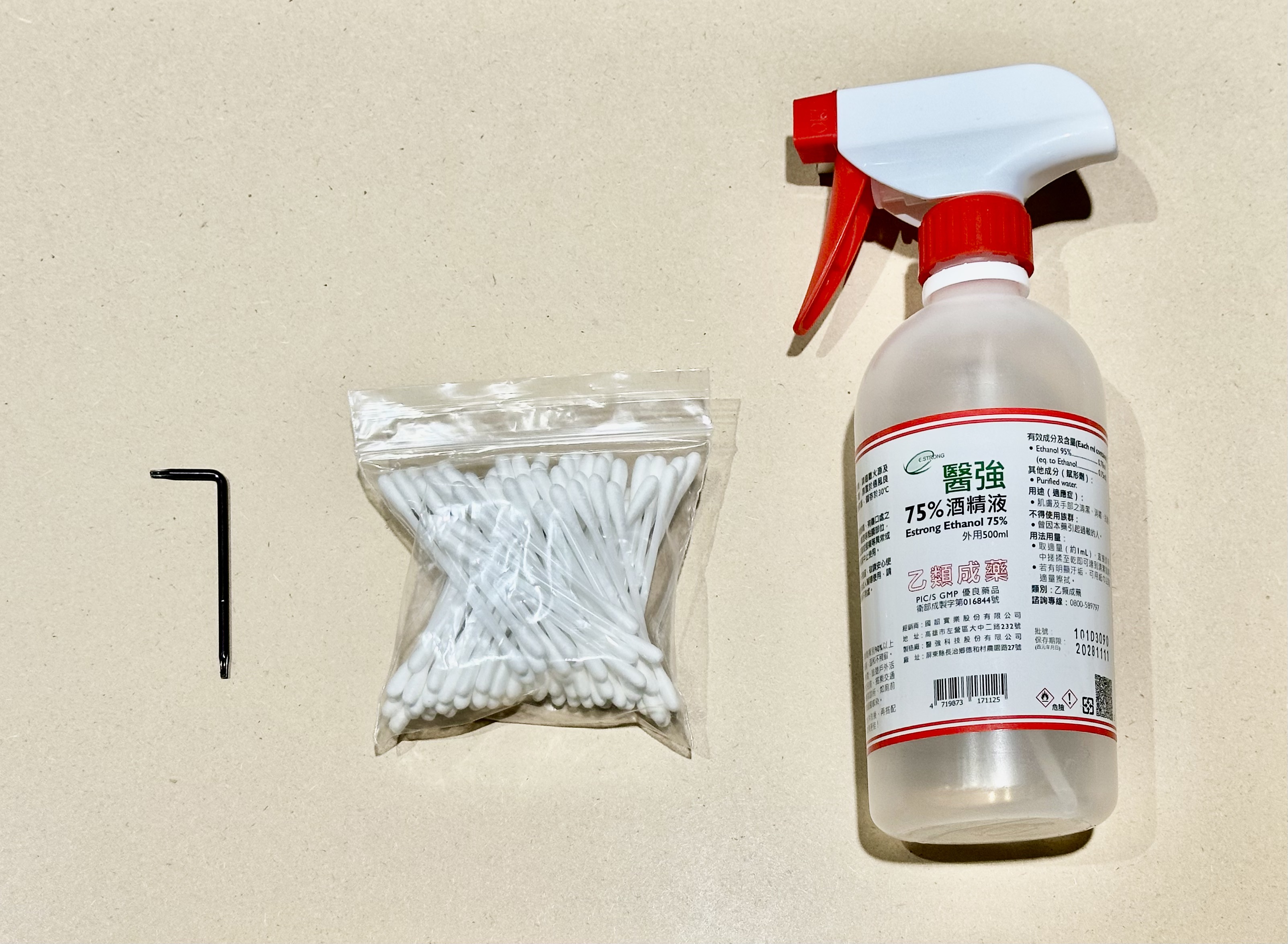

必要な工具
- T8トルクスレンチ（付属品ボックスに同梱）
- 綿棒
- 75%～99%アルコール
beamo IIには、定期的な清掃が必要な反射ミラー3枚、フォーカスレンズ1枚、レーザー管フォーカスレンズ1枚が含まれています。それらの位置は図に示されています。
⚠︎ 清掃後は、レンズに水分が残らないようにしてください。酸化によりレーザー出力が低下する恐れがあります。過度な拭き取りは避けてください。
ステップ1 – リアカバーを取り外す
ステップ2 – レーザー管フォーカスレンズを清掃する

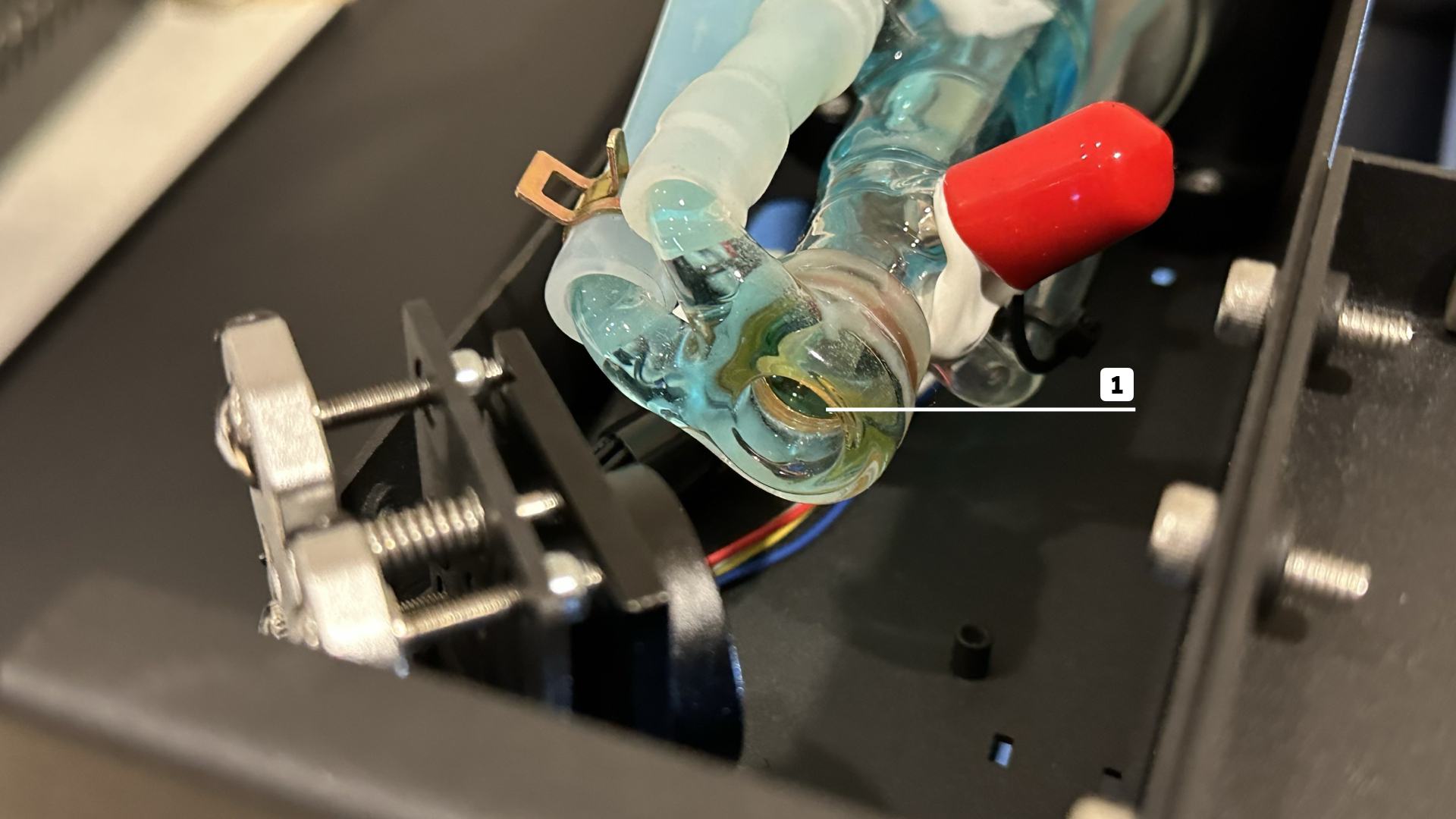

レーザー管フォーカスレンズは、レーザー管の低電圧側（第1ミラーに面した側）に位置しています。下図のようにレンズを清掃してください。
ステップ3 – 第1ミラーを清掃する

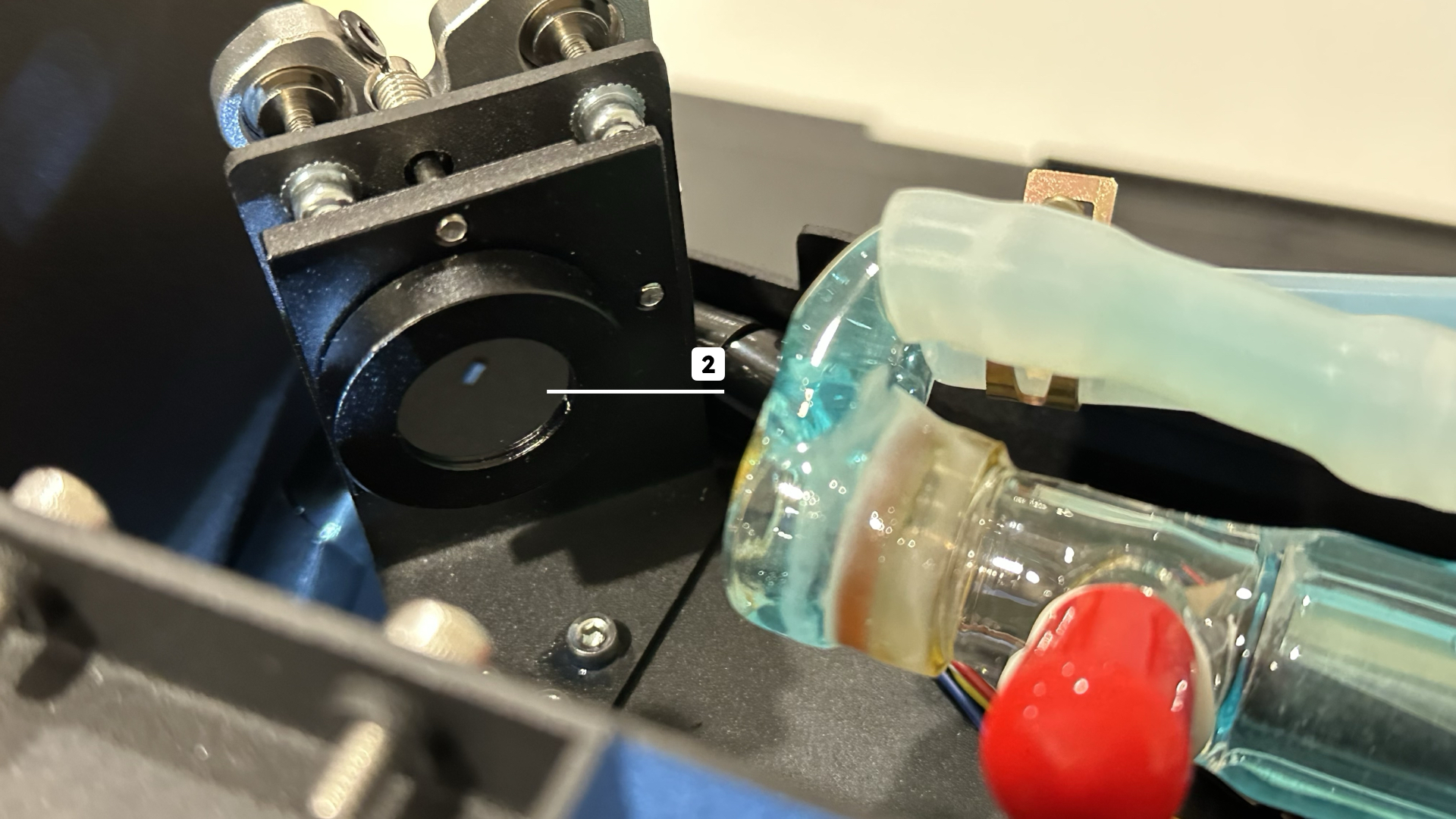

第1ミラーは、レーザー管の低電圧側で、機械フレームに面した位置にあります。
ステップ4 – リアカバーを再度取り付ける
ステップ5 – 第2ミラーを清掃する

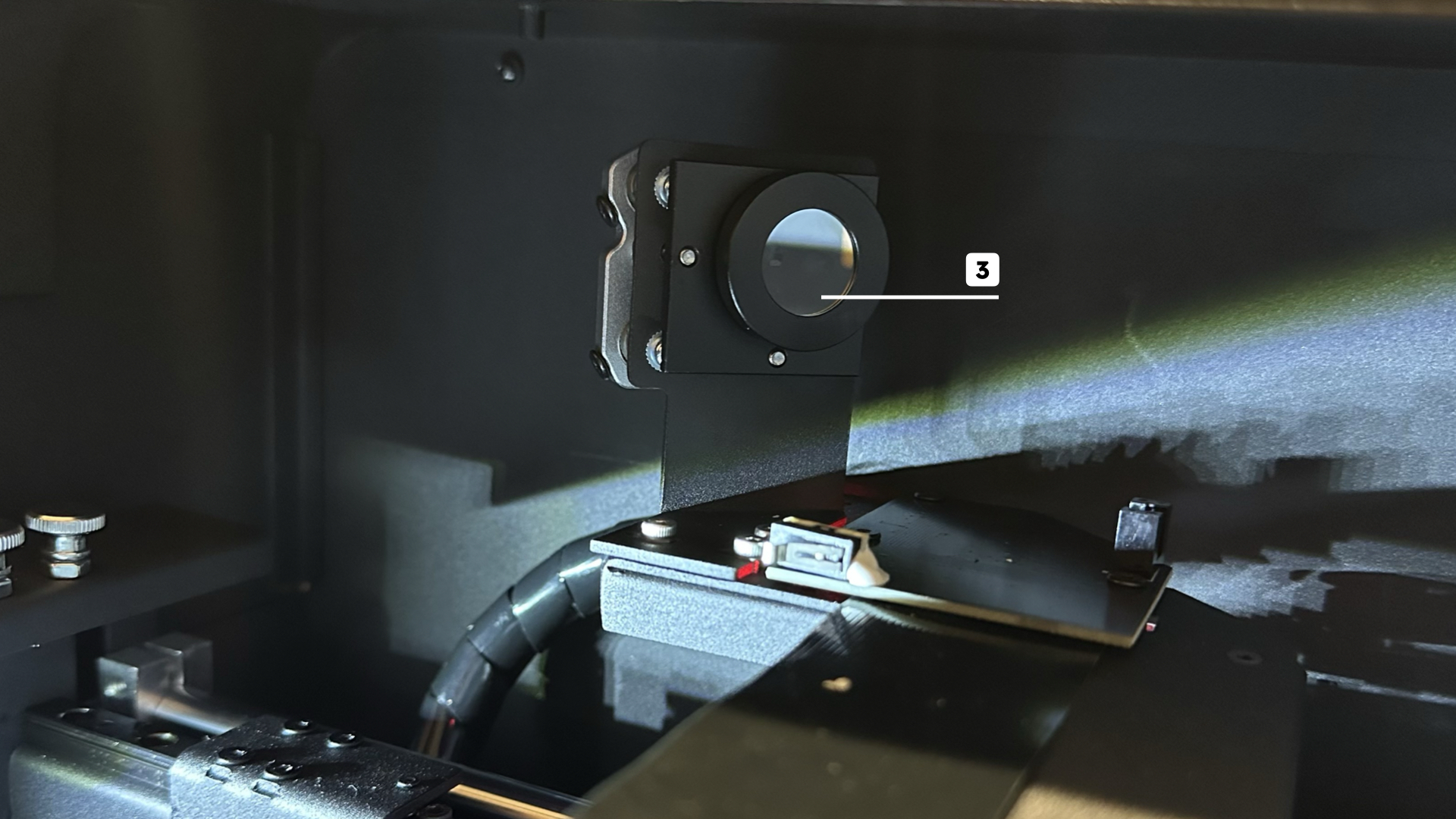

第2ミラーは、左側のY軸上に位置しています。
ステップ6 – 第3ミラーを清掃する

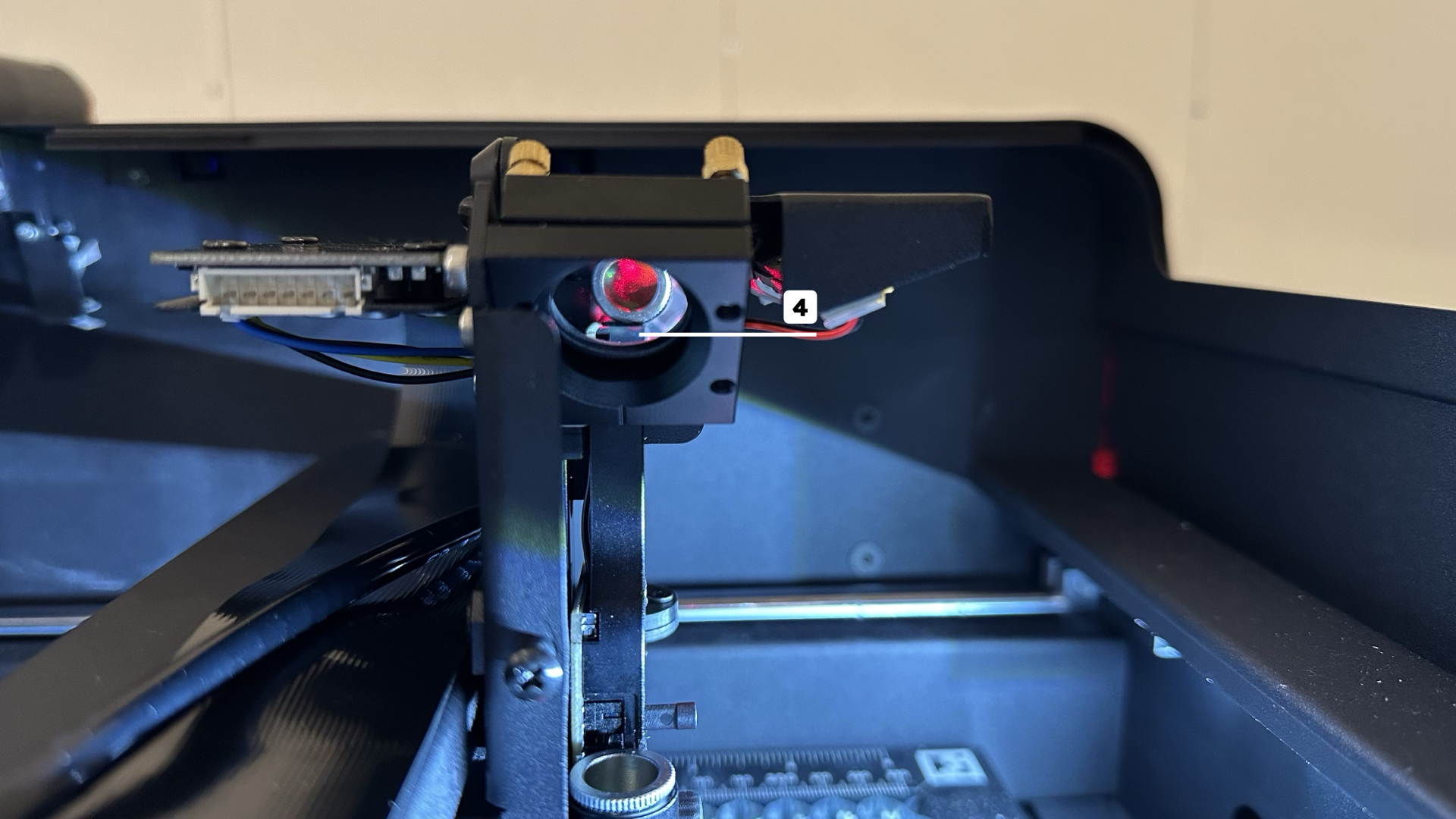

第3ミラーは、X軸リニアレール上の三角形ミラーマウント内に収納されています。
ステップ7 – フォーカスレンズの清掃
フォーカスレンズは、レーザーヘッド内部の第3ミラーの真下に位置しています。
レンズの落下を防ぐため、作業エリアの中央に材料を置いてから、フォーカスレンズを取り外してください。
フォーカスレンズを清掃してください。
ステップ8 – フォーカスレンズの再取り付け
レンズを再取り付けする際は、 凸面 が上向きになっていることを確認してください。
