メンテナンスパネル機能テスト
推奨頻度
月1回
準備項目
なし
メンテナンス手順

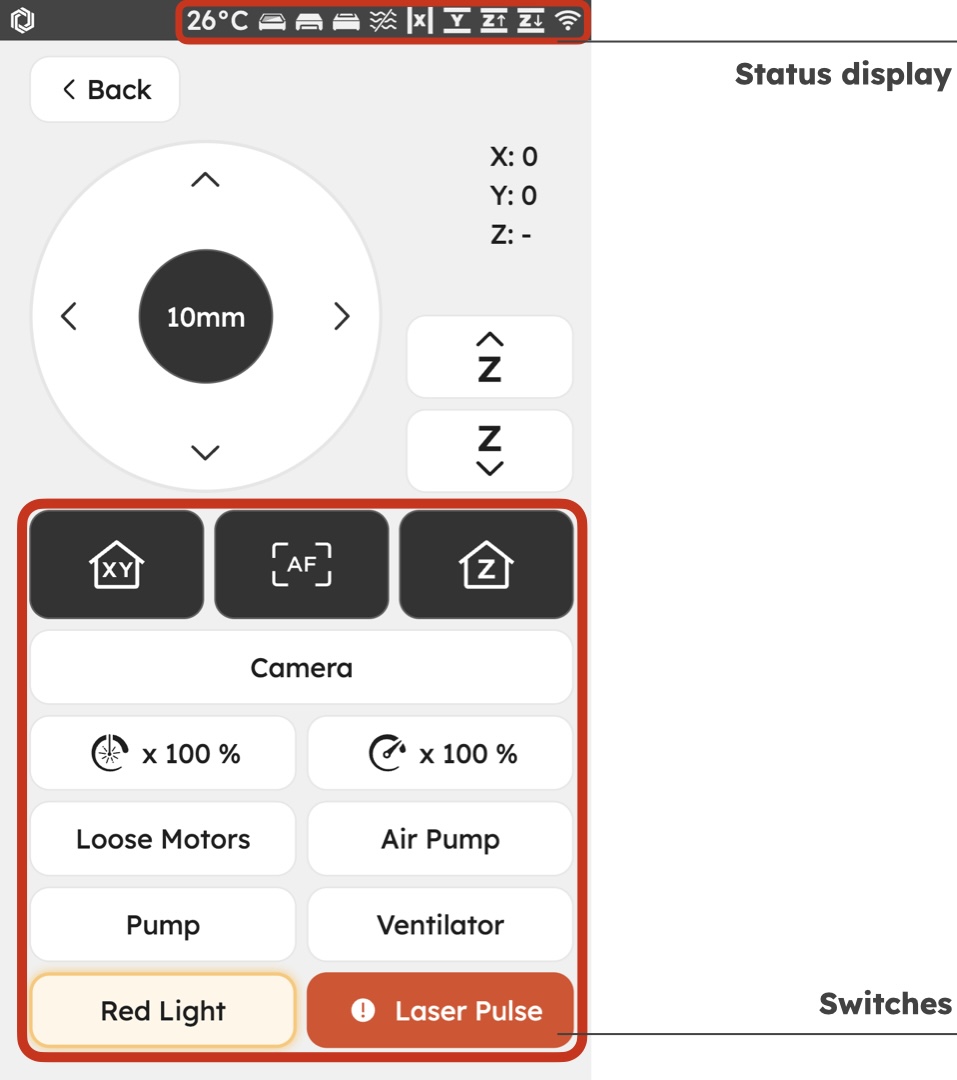

ホーミング完了後、「レーザーパルス」以外のステータス表示とスイッチを確認してください。基準は以下の通りです
| ステータス表示 | テスト方法 | アイコン |
|---|---|---|
| ドアカバー | ドアカバーを開閉してください |
|
| ドロワー | ドロワーを開閉してください |
|
| バックカバー | バックカバーを開閉してください |
|
| ウォーターポンプ | 「ポンプ」スイッチを押してください(ポンプ起動) |
|
|
X軸 リミットスイッチ |
「モーター」を押してモーターを解除した後、カチッという音がするまでレーザーヘッドを機械の最も左側に移動させてください。(トリガースイッチ) |
|
|
Y軸 リミットスイッチ |
「モーター」を押してモーターを解除した後、カチッという音がするまでレーザーヘッドを機械の最も奥側に移動させてください。(トリガースイッチ) |
|
|
Z軸上部 リミットスイッチ |
カチッという音がするまで右下隅の上部リミットスイッチを手動で押してください。(トリガースイッチ) |
|
|
Z軸下部 リミットスイッチ |
カチッという音がするまで右下隅の下部リミットスイッチを手動で押してください。(トリガースイッチ) |
|
スイッチ:
-
原点復帰: レーザーヘッドが正しく原点復帰できるか確認してください。
-
オートフォーカス: オートフォーカス機能が正しく動作するか確認してください。
-
Z軸原点復帰: プラットフォームが正しく最下部まで下降できるかを確認してください。
- カメラ: 画面にカメラビューが表示されるかを確認し、レーザーヘッドを移動させてカメラの動きに合わせて画面が変化し続けるかを観察してください。(カメラビューは3秒ごとに更新されます)
- モーター解除: レーザーヘッドがX軸リニアレールとY軸ガイドロッドに沿ってスムーズに移動できるかを確認してください。
- エアポンプ: 上図のように紙を使用して、レーザー出口から空気が出ているかを確認してください。
-
ポンプ: ドアカバーを開けて、ウォーターポンプの青色ライトが点灯しているか(下図参照)、および画面上のウォーターポンプアイコンが表示されているかを確認してください
.
- 換気ファン: クリック後、航空機の離陸音のような加速回転音が聞こえます。
- 赤色光: 光路の調整と作業エリアの確認を補助します。
異常が検出された場合は、 [トラブルシューティング] をご参照ください。
画面の清掃
推奨頻度
2週間に1回
メンテナンス手順
画面が汚れている場合は、清掃用クロスに少量のアルコールをスプレーし、画面を軽く拭いてください。
準備項目

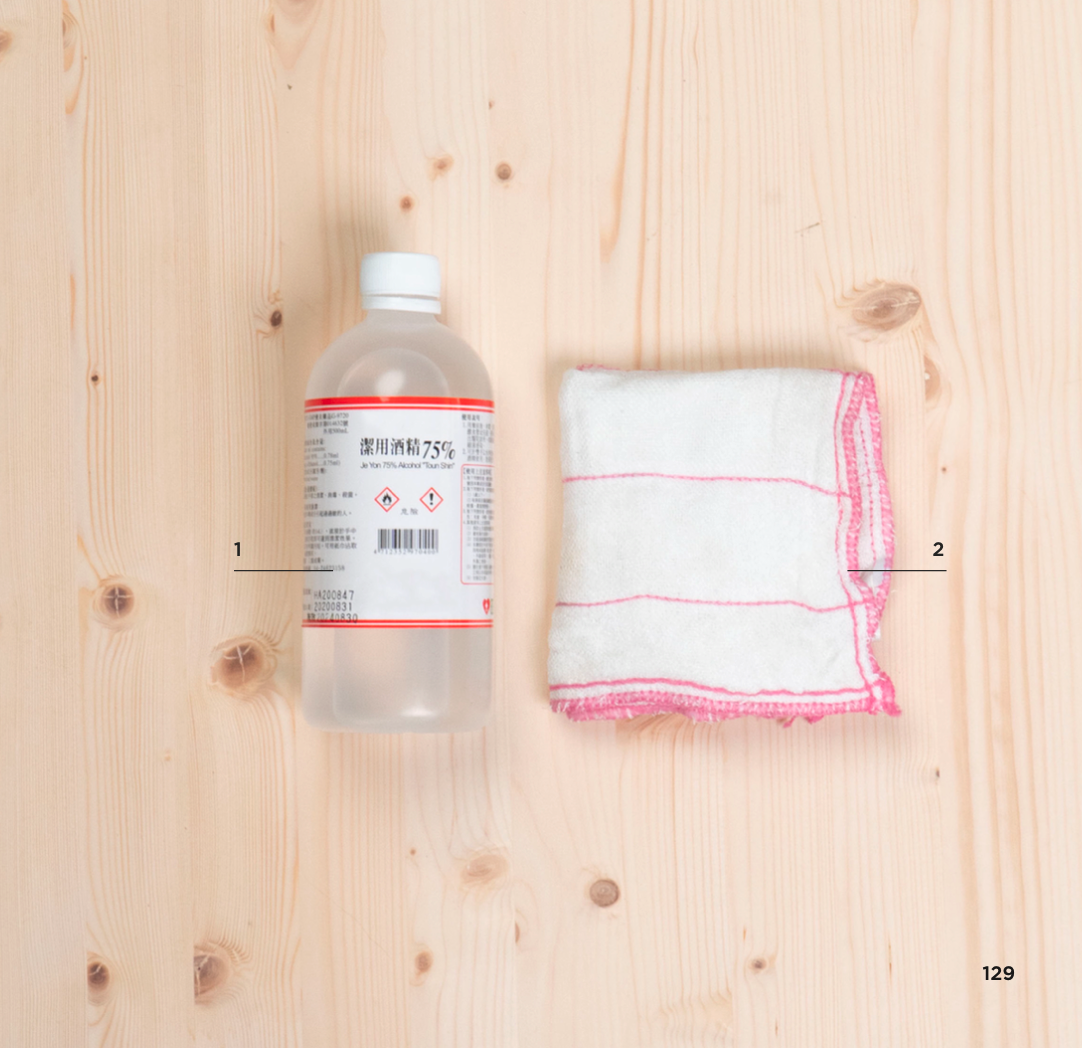

ご用意いただくもの:75%~99%アルコール、清拭用クロス
