5-14 X軸水平度調整

説明：

X軸の水平度が不十分な場合、リミットスイッチがレーザーヘッドに接触せず、ホーミングの問題が発生する可能性があります。また、彫刻や切断の結果にも影響を与える可能性があります。

X軸は機械前面の板金部品と平行である必要があります。

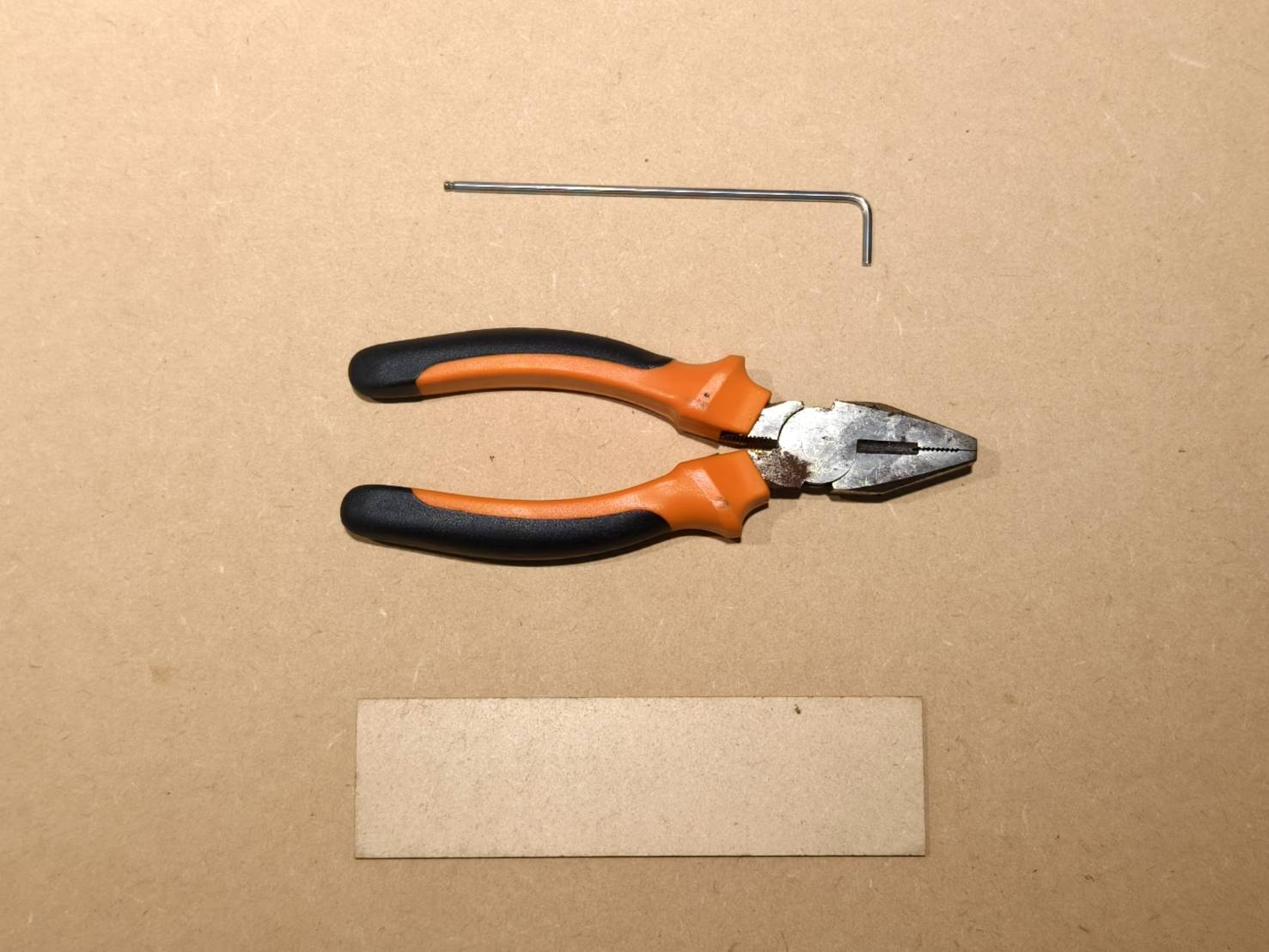

工具：

• 2mm六角レンチ
• ペンチ
• 木材またはアクリル板（5cm×10cm）

ステップ1

木材またはアクリル板を使用して水平度を確認します。

ステップ2

• カップリングとその4本の固定ネジを見つけます。

ステップ3

• カップリングの4本のネジを緩めます。
  ネジが固すぎる場合は、ペンチを使用してより大きなトルクを加えてください。ネジが緩む際にカチッという音がするのは正常です。

ステップ4

• X軸ガントリーがぐらつくようになります。これが水平度を調整する方法です。

• 下記の動画のようにX軸ガントリーを調整します。

ステップ5

調整後、カップリングのネジを締め付けます。

ステップ6

• その後、ガントリーにがたつきがないか確認してください（カップリングが確実に締まっているか確認してください）。


• 水平度の最終確認を行ってください。
