4-16 高度なカメラキャリブレーション

⚠︎ 開始する前に、Beam Studioとbeamo IIのファームウェアが最新バージョンに更新されていることを確認してください。

説明

この記事では、高度なカメラキャリブレーションの手順について説明します。


カメラモジュールのキャリブレーションが必要な場合

• システムを再フラッシュした後。
• カメラモジュールを交換または位置変更した場合。
• キャプチャされたカメラプレビューが歪んでいる、または異常に表示される場合。

ステップ1 – ソフトウェアとファームウェアのバージョンを確認

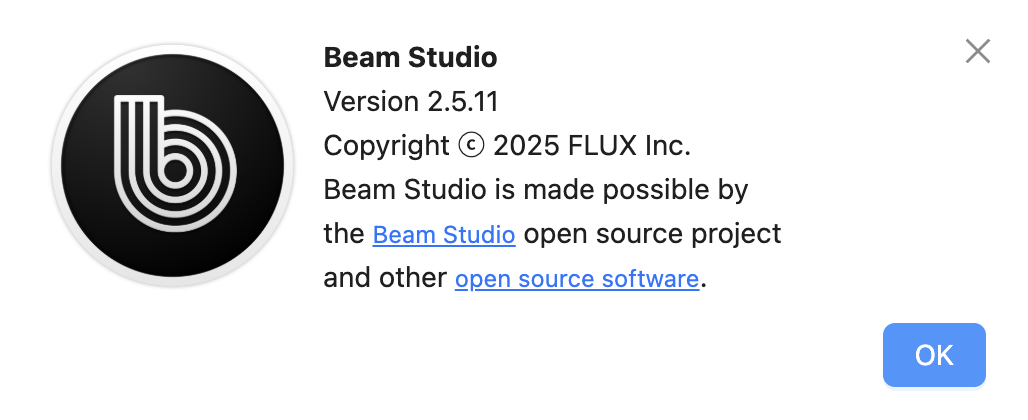

必要なBeam Studioバージョン：2.5.11以降

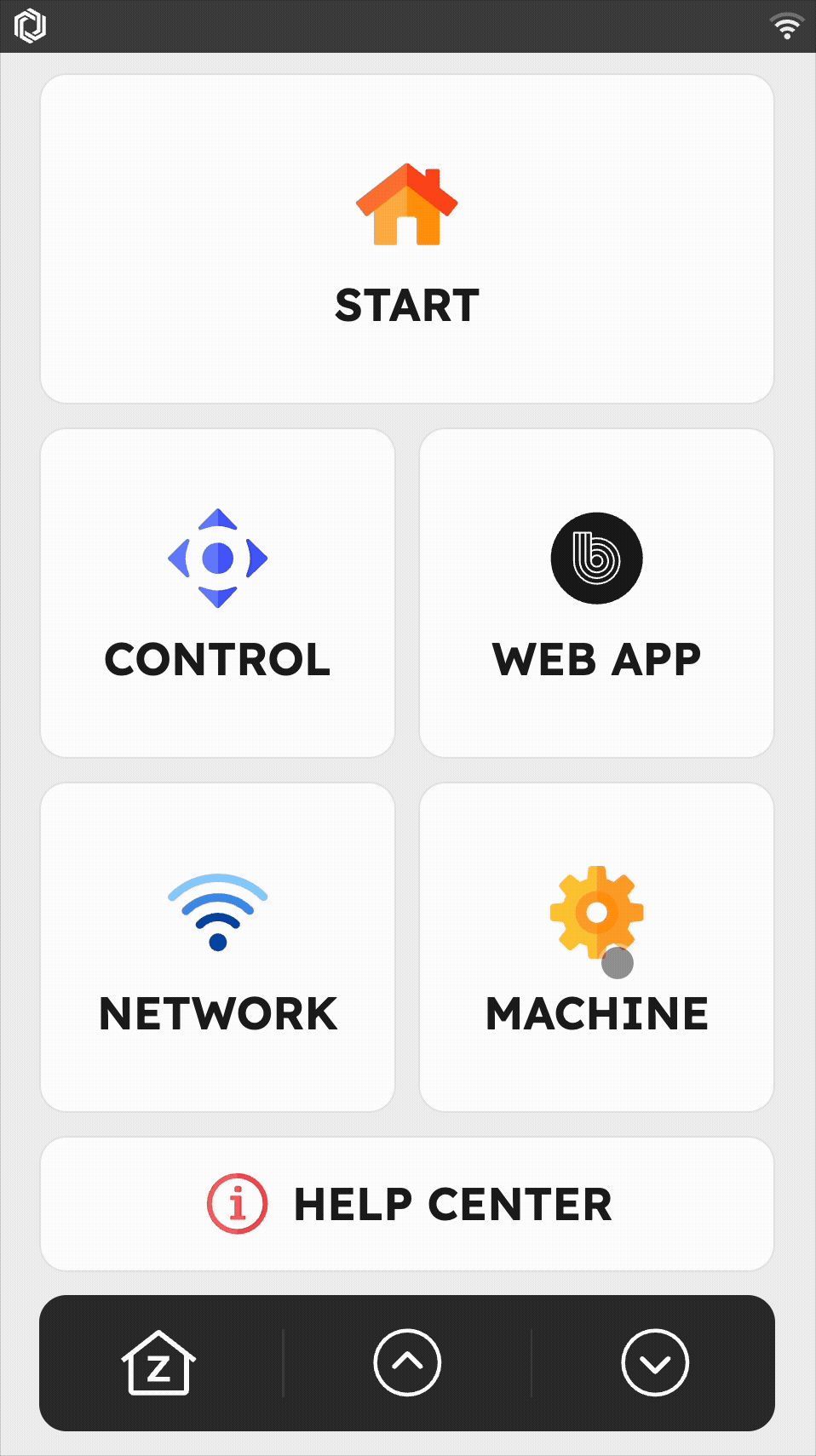

必要なファームウェアバージョン：6.1.6以降

ステップ2 – 高度なカメラキャリブレーションを起動

上部のツールバーから以下に移動します：

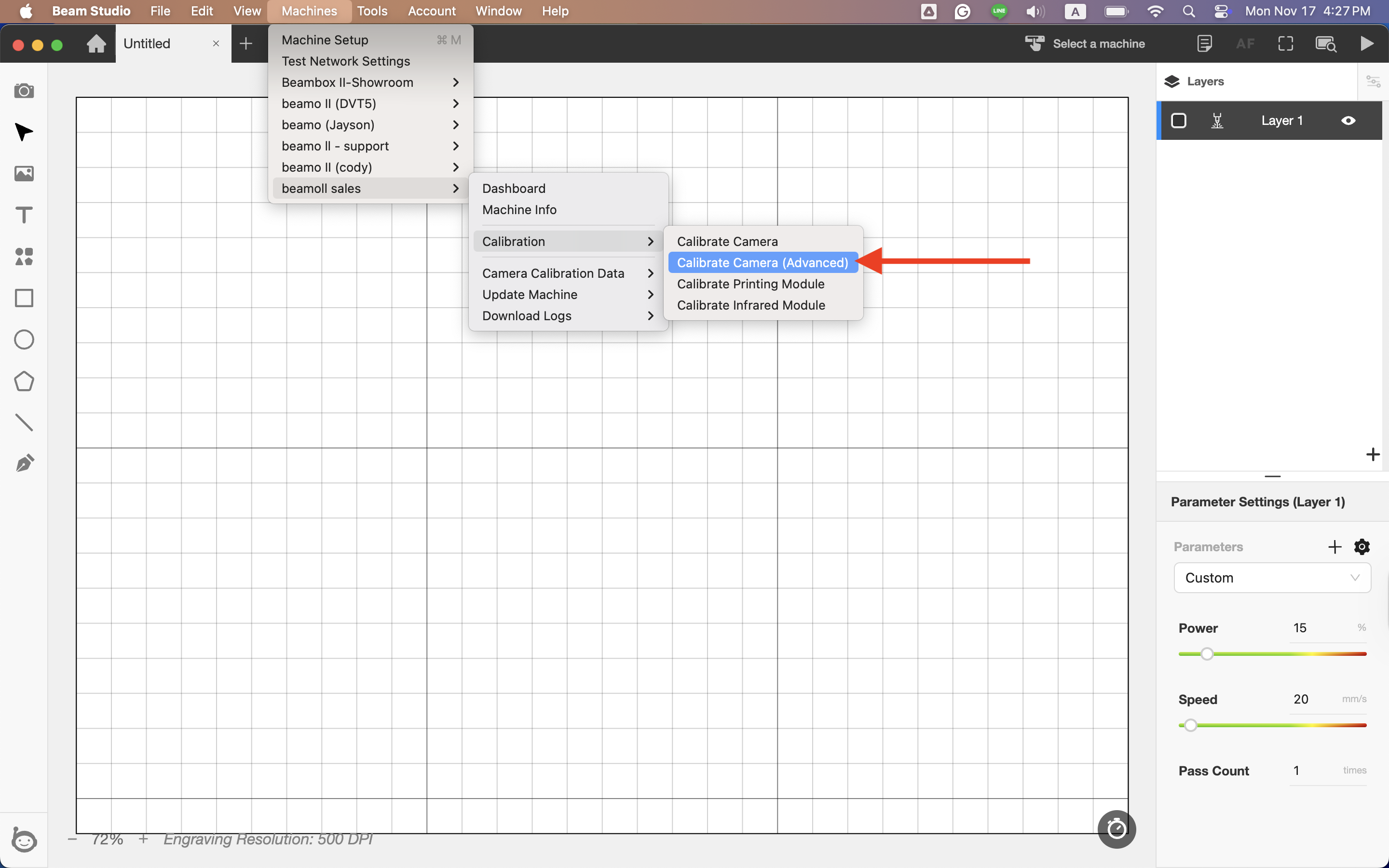

マシン → [マシン名] → キャリブレーション → カメラキャリブレーション（高度）

ステップ3 – チェッカーボードシートを準備

必要な材料：
A4白紙1枚

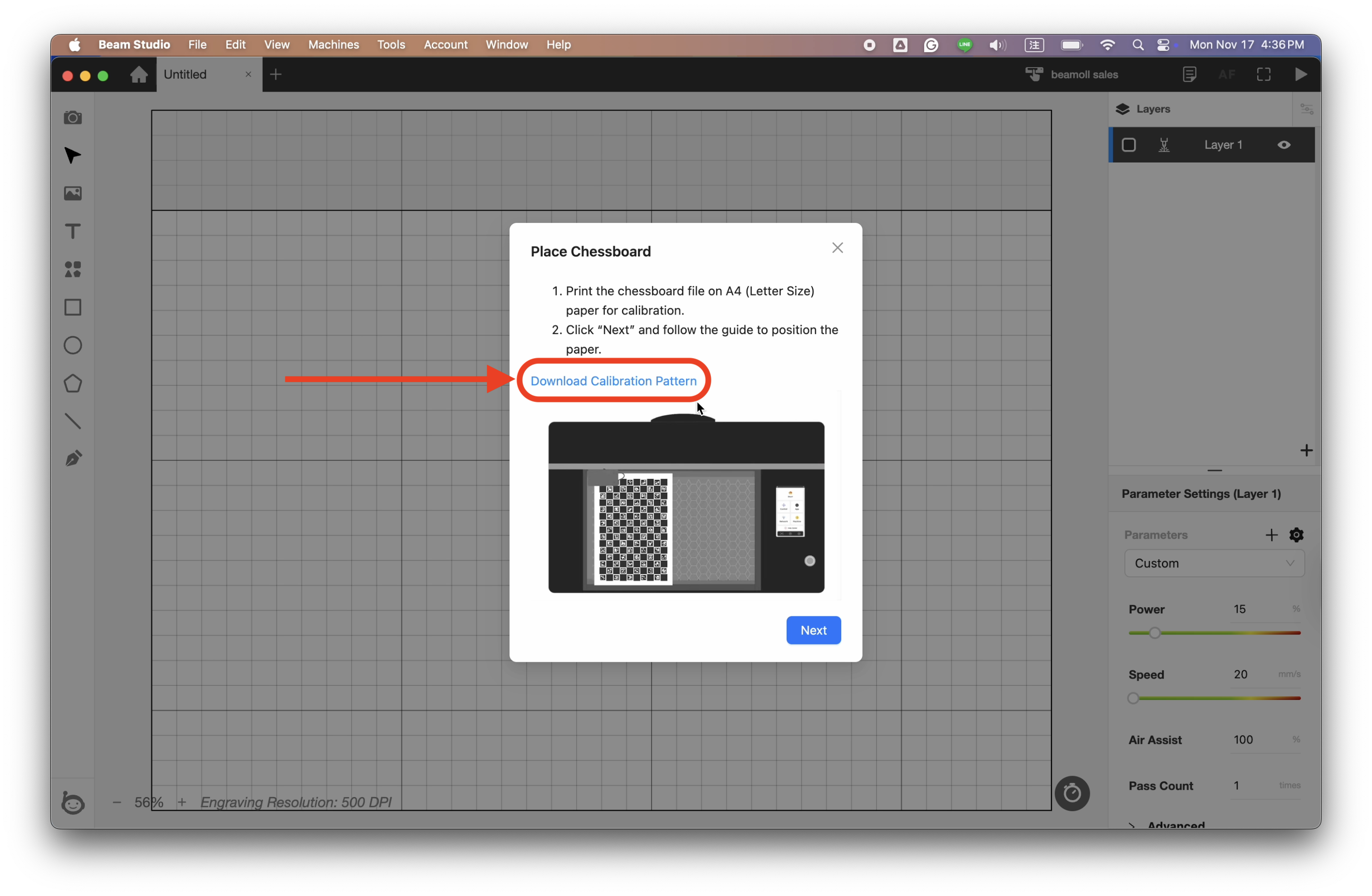

キャリブレーションパターンを印刷：
以下をダウンロード キャリブレーションパターン をダウンロードし、A4用紙に印刷します。

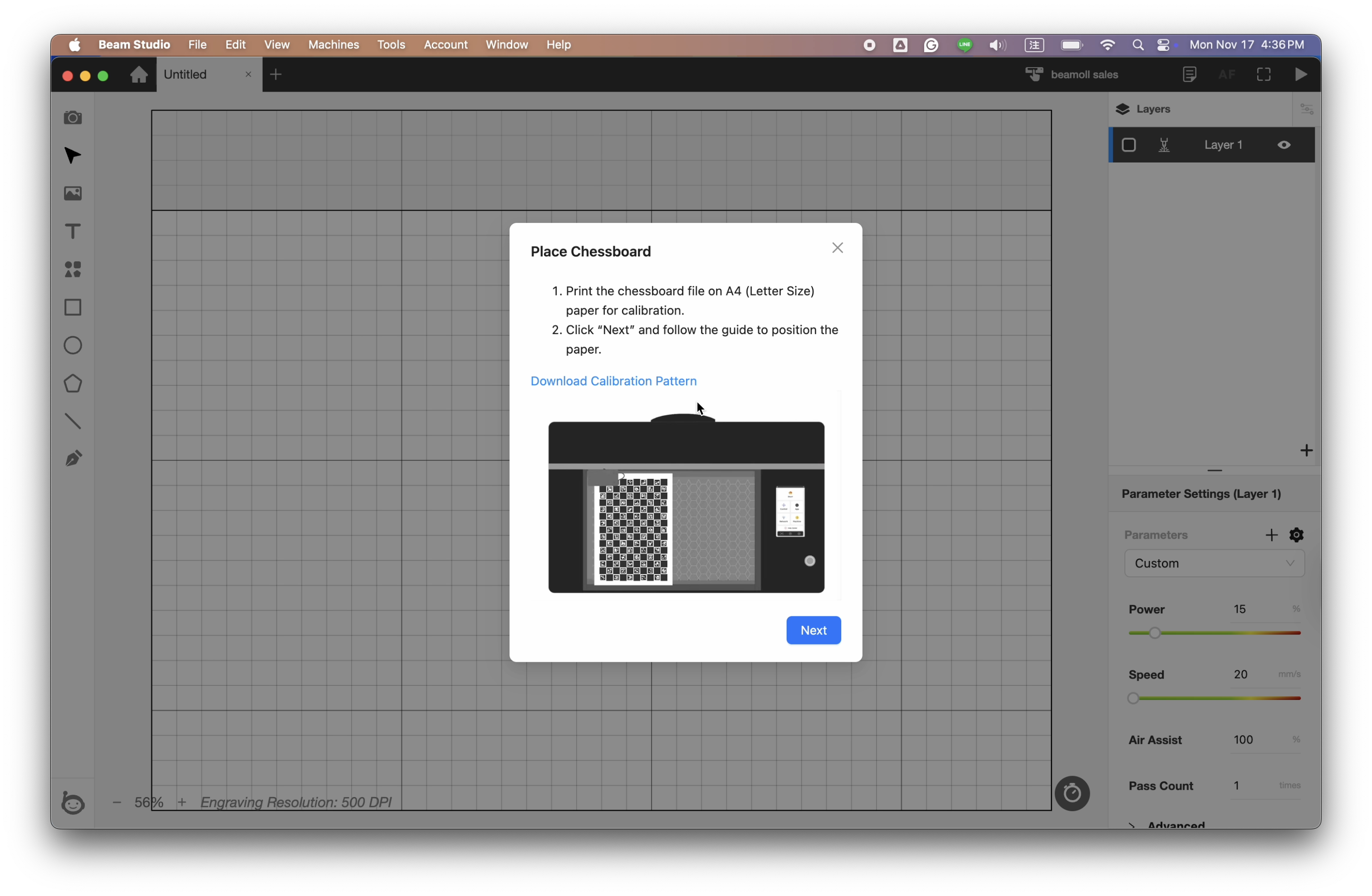

ステップ4 – チェッカーボードの配置

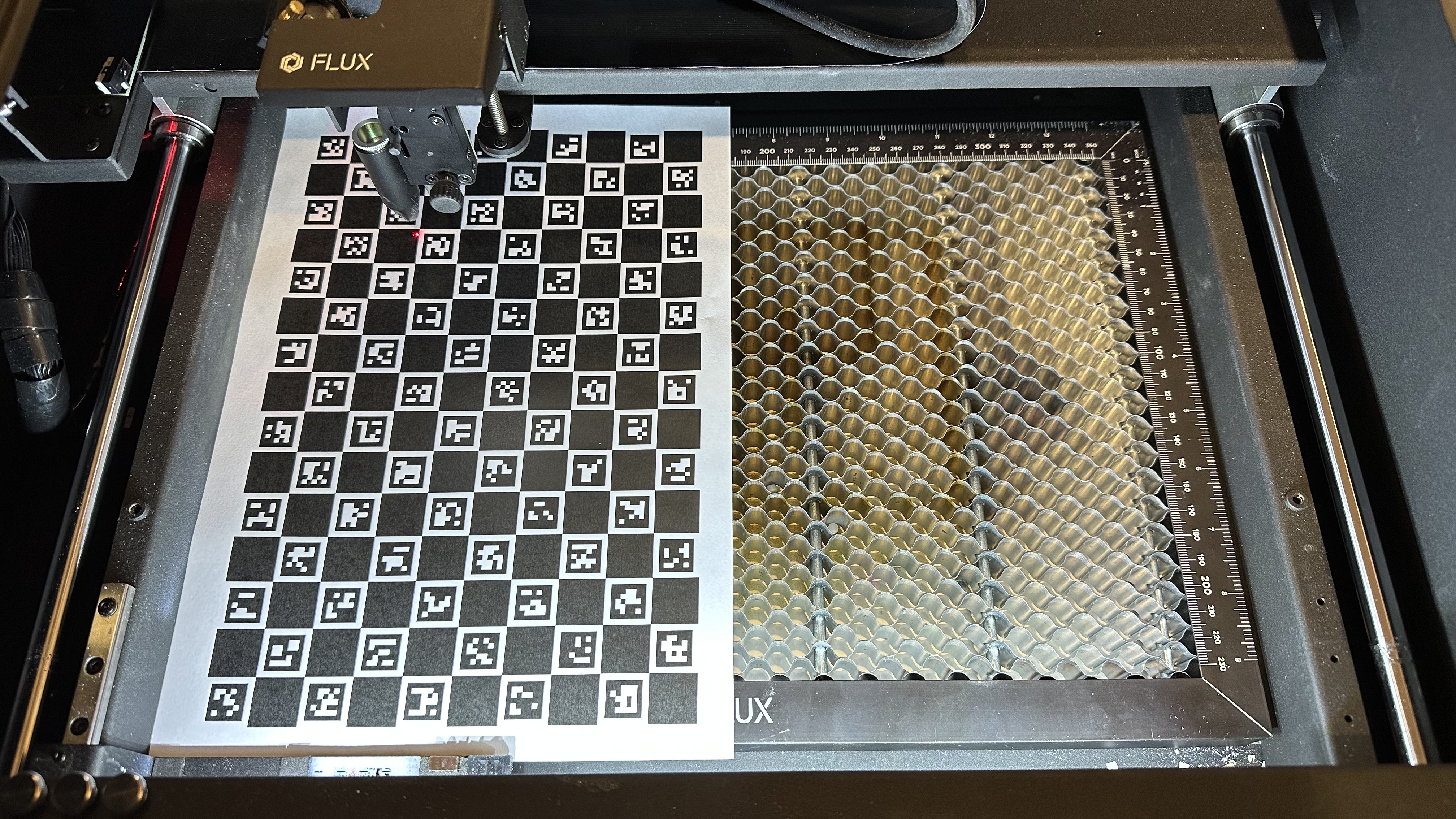

4-1 印刷したチェッカーボードを作業エリアの左側に垂直に配置します。

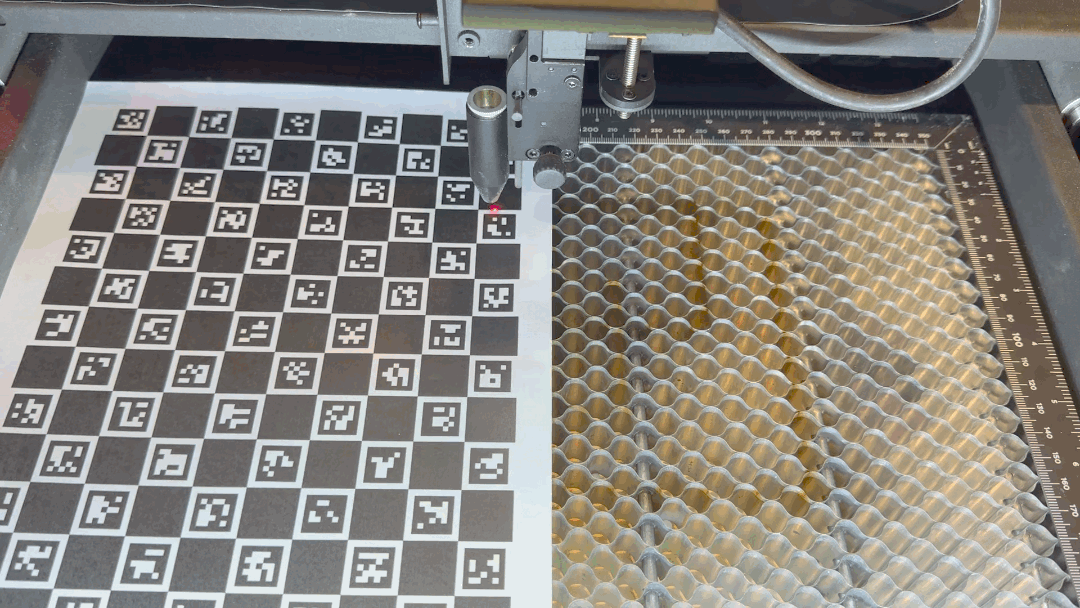

4-2 レーザーヘッドをキャリブレーションパターンの上に移動し、プローブを下げてフォーカシングを実行し、「次へ」をクリックします。

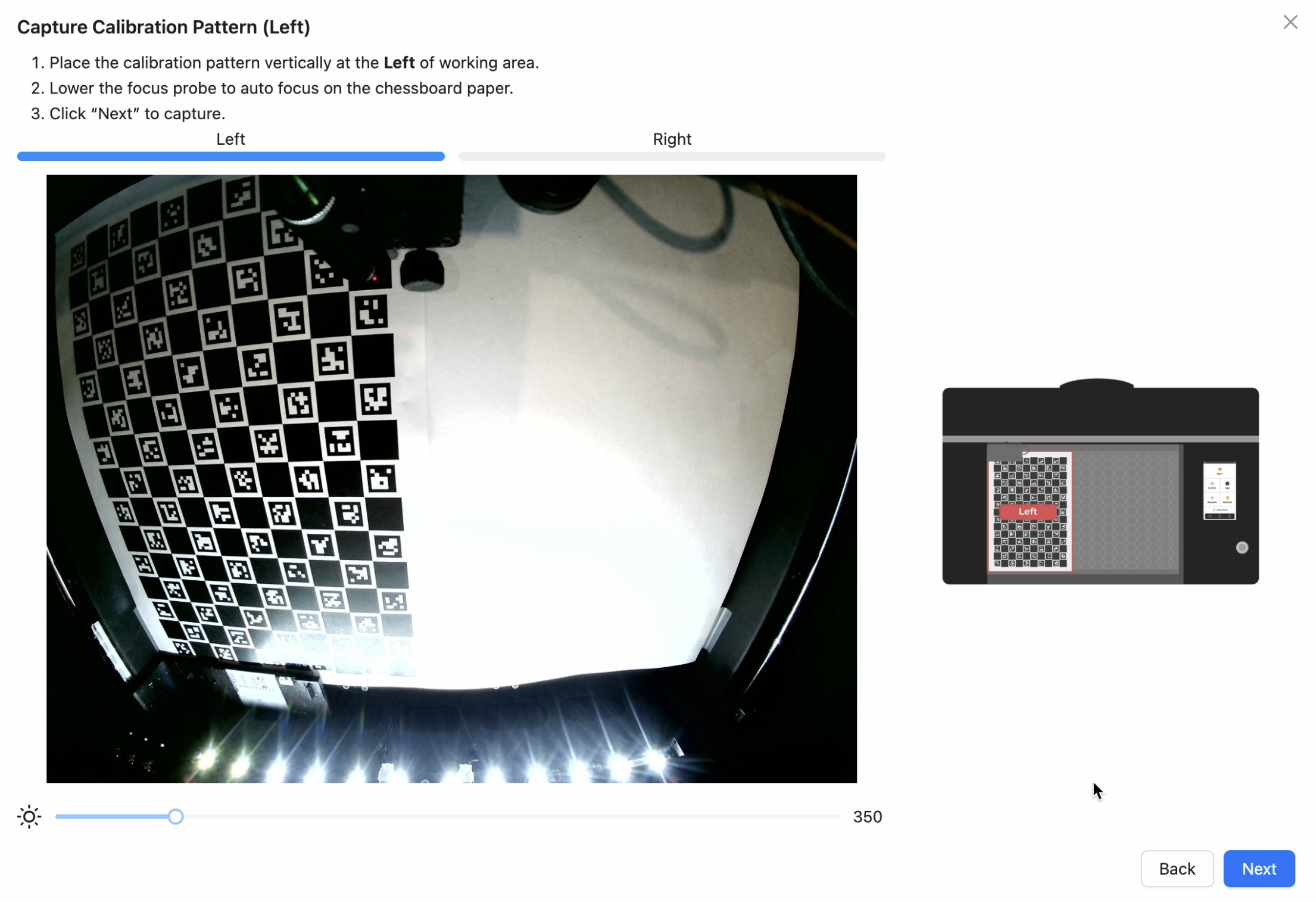

ステップ5 – キャリブレーションパターンの撮影（左側）

パターンがプレビューに完全に表示されていることを確認してから、「次へ」をクリックしてください。

ステップ6 – キャリブレーションパターンの撮影（右側）

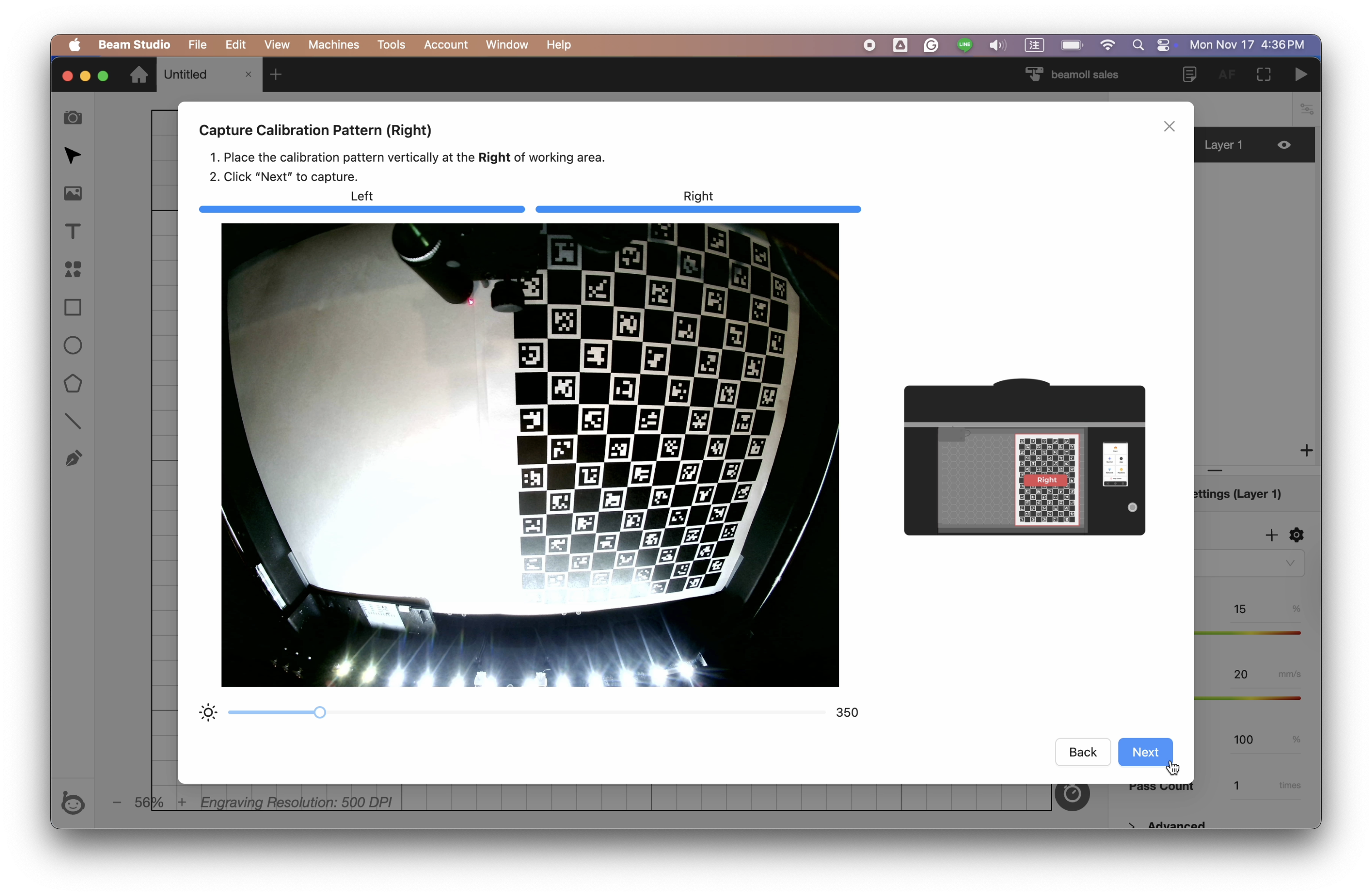

キャリブレーションパターンを作業エリアの右側に垂直に配置してください。

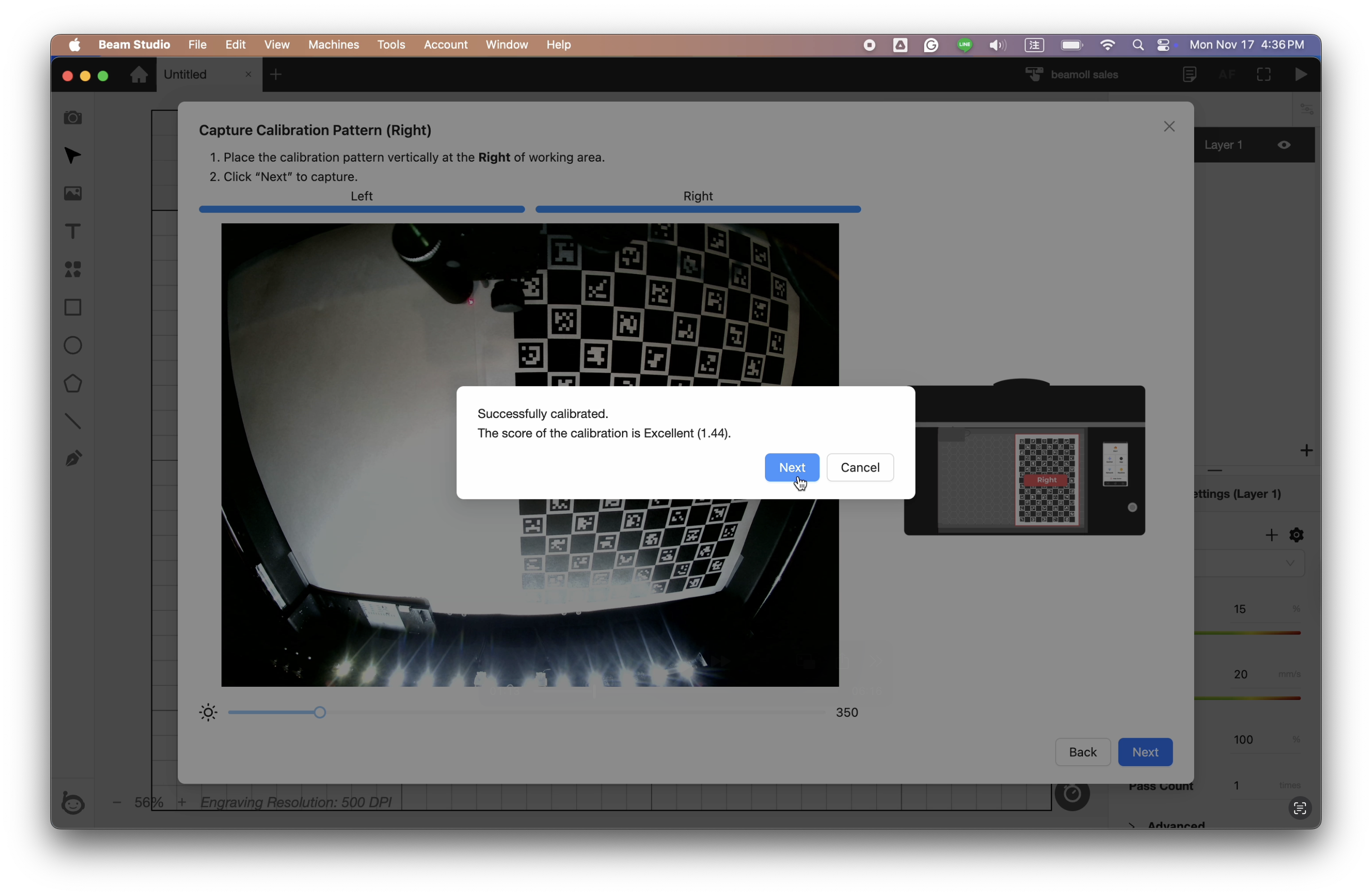

プレビューに完全に表示されたら、「次へ」をクリックしてください。キャリブレーションスコアが表示されたら 優秀、「次へ」をクリックして進んでください。
異常なスコアが表示された場合は、有効な結果が得られるまで写真を撮り直してください。

ステップ7 – キャリブレーションマークの彫刻

7-1 A4用紙を2枚用意し、テープで貼り合わせて高さ約19〜28cm、幅約31〜40cmの面を作るか、同様のサイズの明るい色の木板を使用してください。

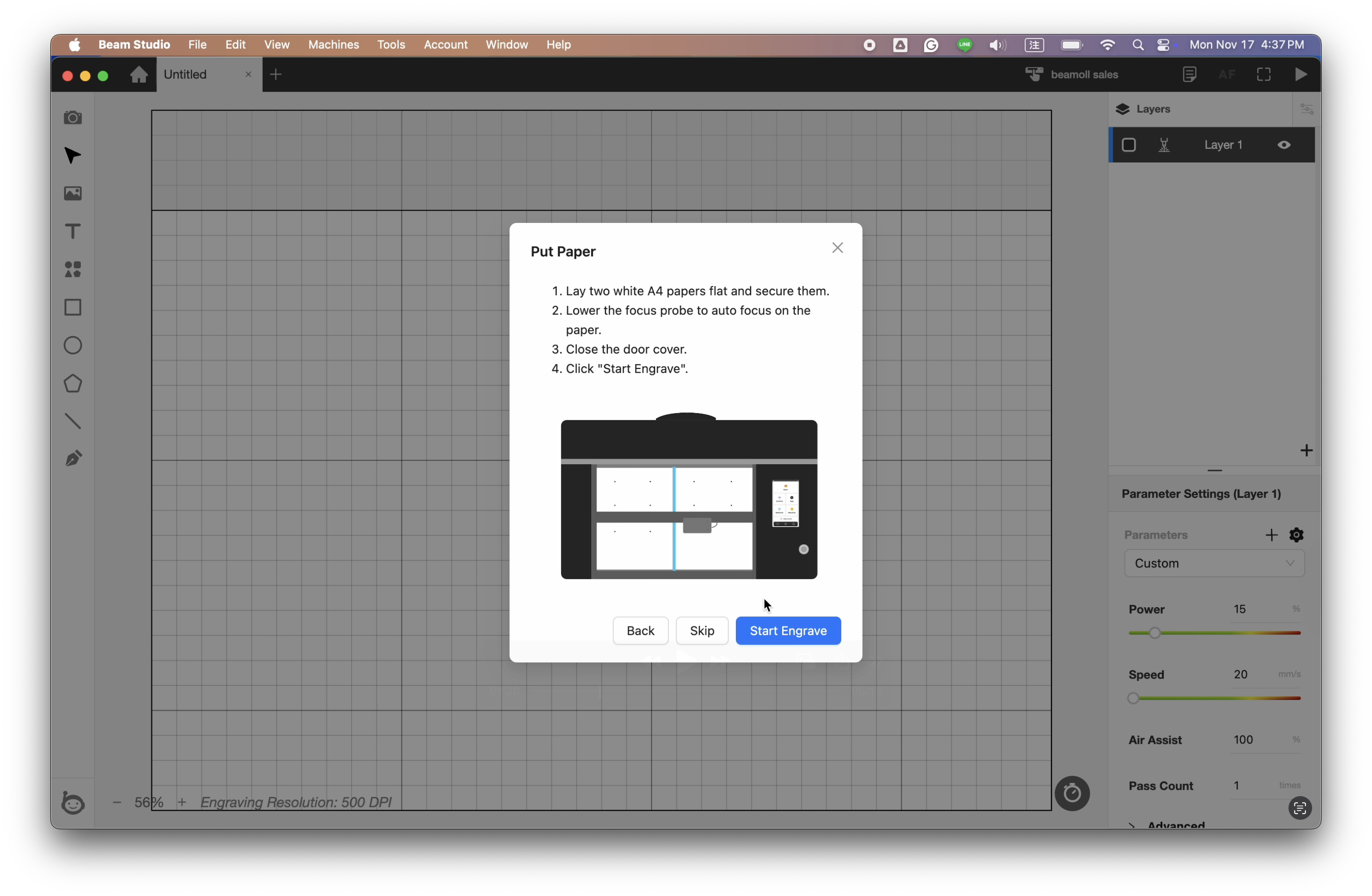

7-2 準備したシートを機械内に配置し、四隅をマスキングテープで固定してください。

7-3 クリックしてキャリブレーションマークの彫刻を開始してください。

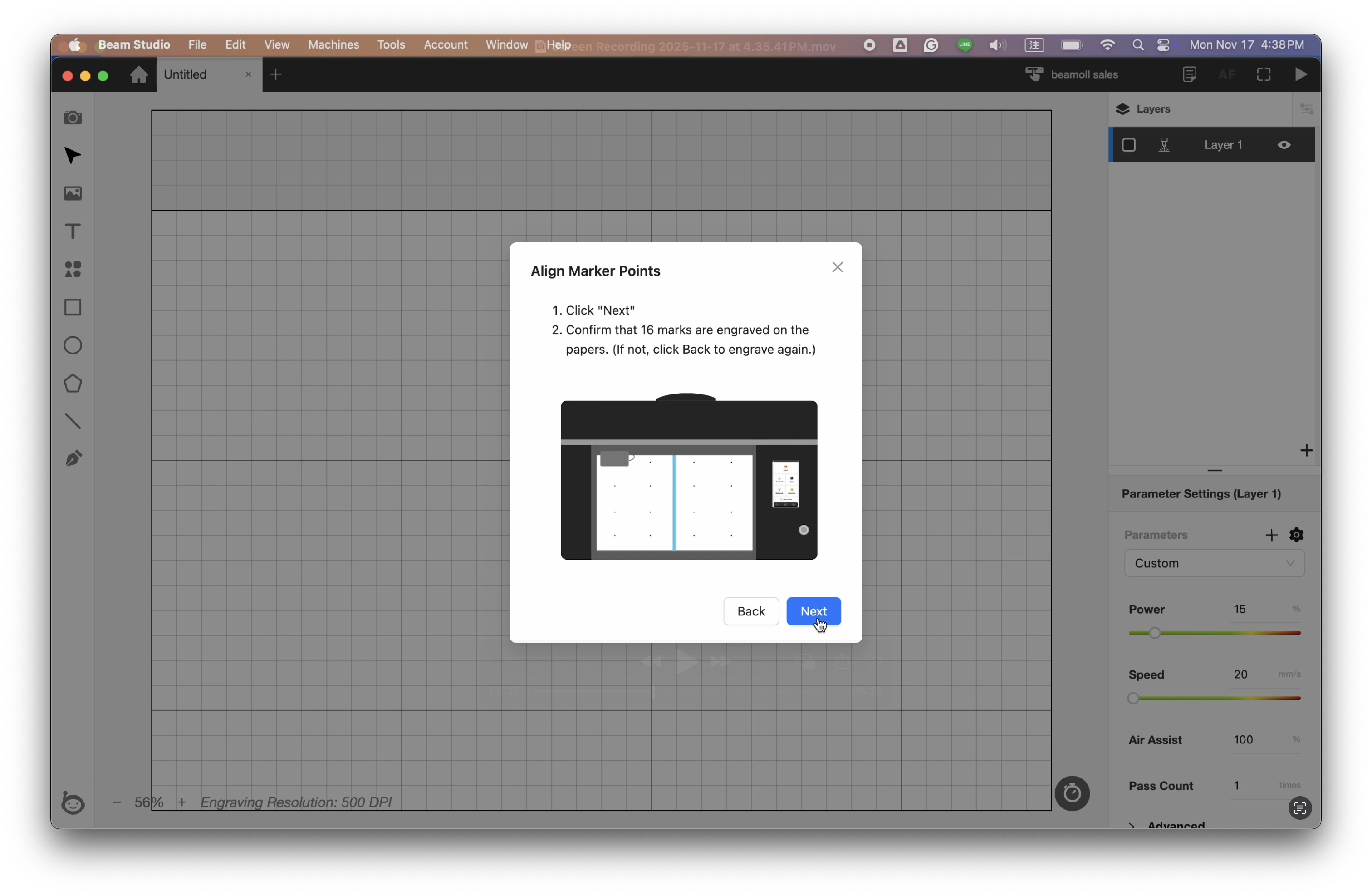

7-4 16個のポイントがすべて彫刻されたことを確認してから、「次へ」をクリックしてください。

ステップ8 – マーキングポイントの位置合わせ

必要に応じてズームイン、ズームアウト、または露出を調整し、赤いマーカーが彫刻されたポイントと正確に重なるように慎重に位置合わせしてください。
