beamo II - エアポンプ交換

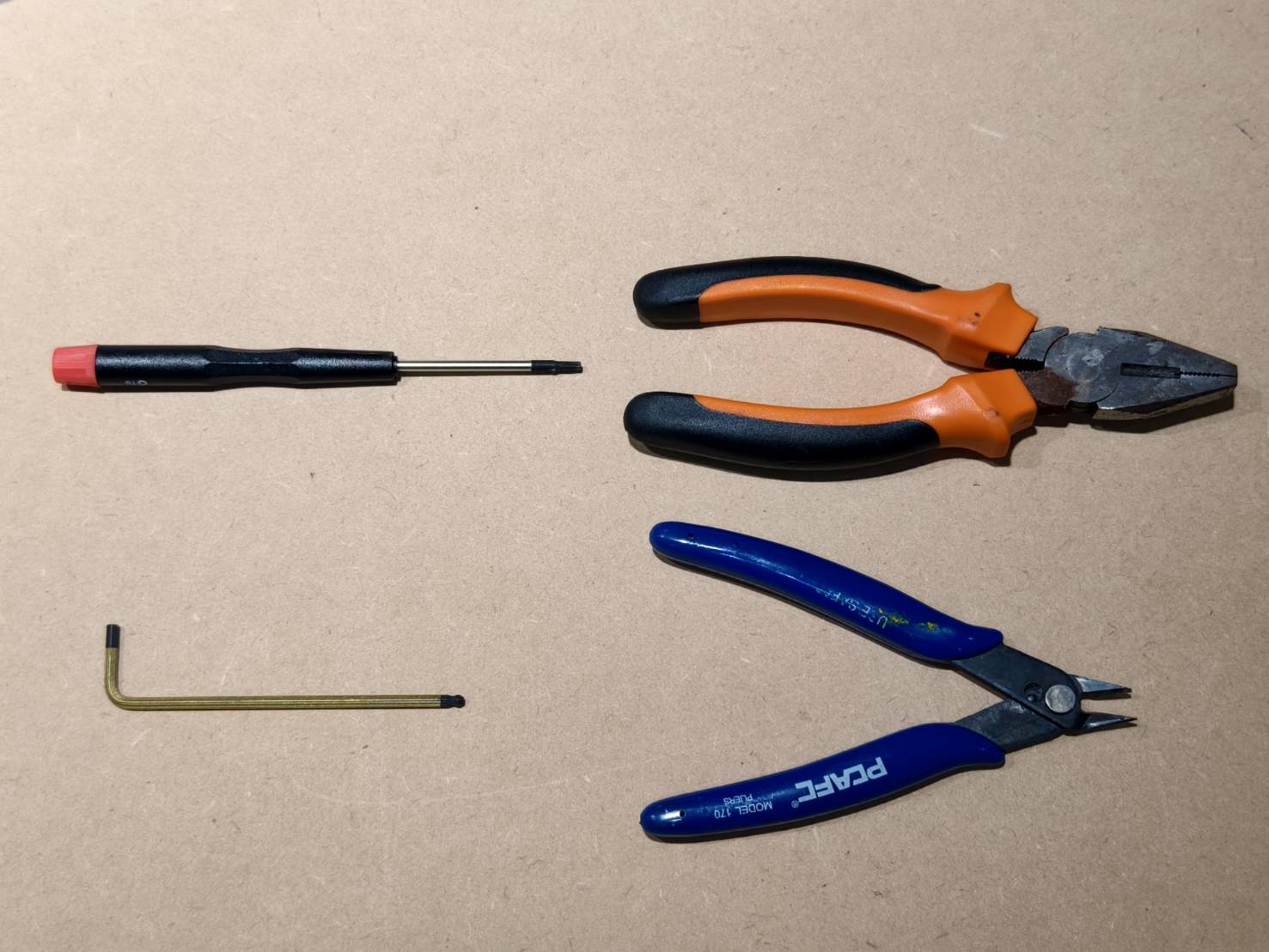

ツール

ステップ1

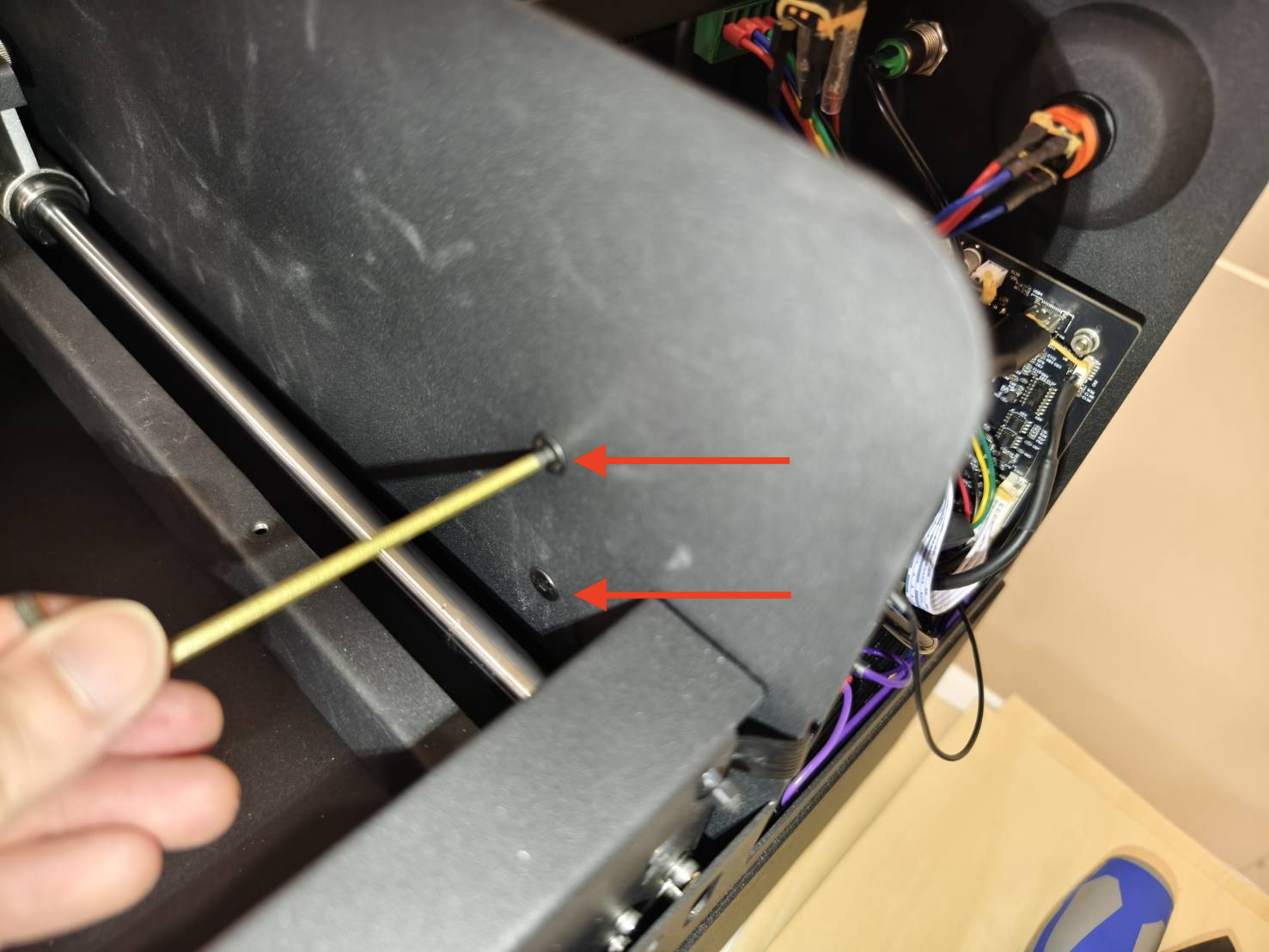

機器の電源を切り、金属製フロントカバーを取り外します。

ステップ2

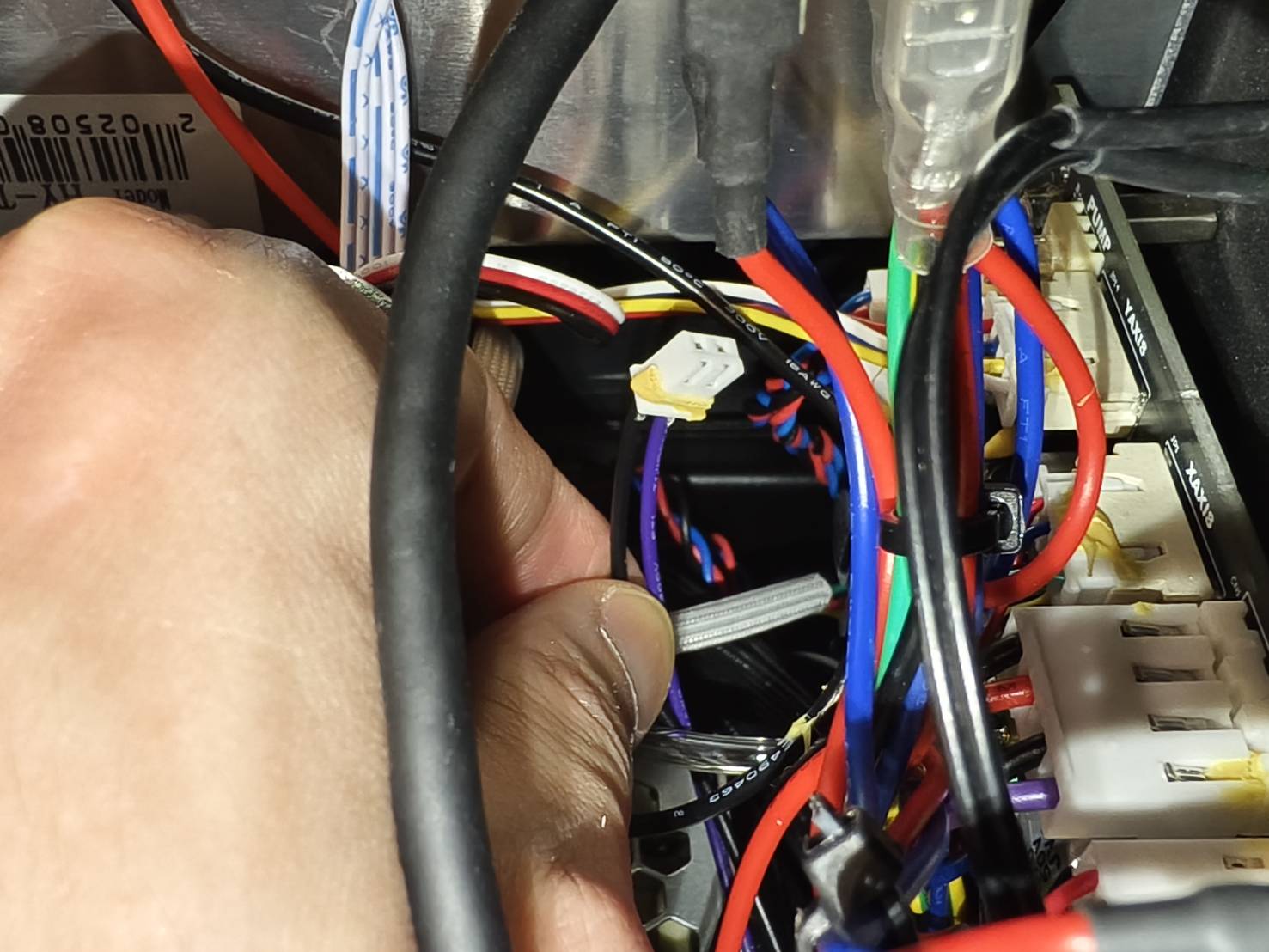

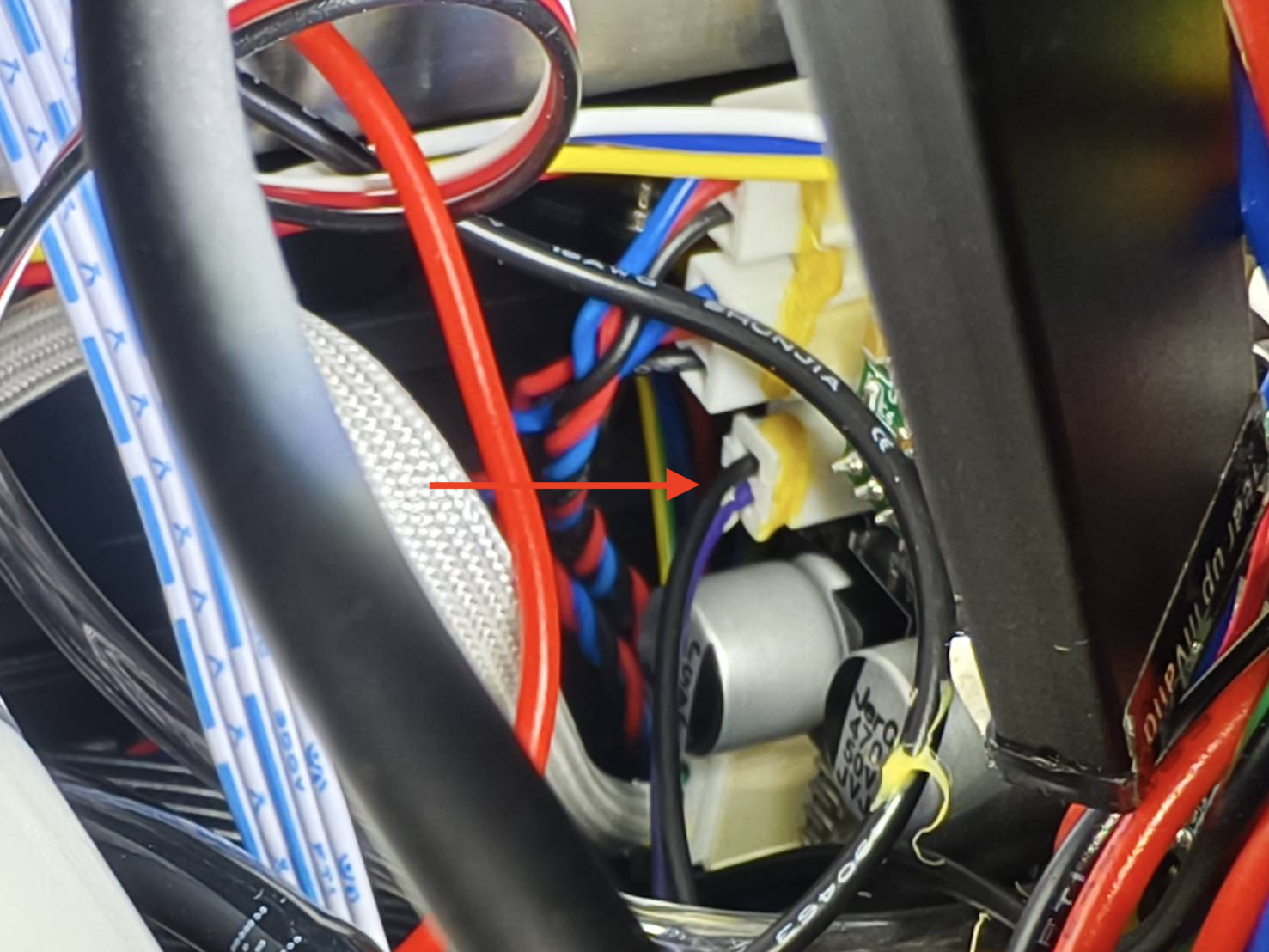

メインボード上のエアポンプケーブルを取り外します。
(お使いのメインボードが以下の写真と異なる場合は、 配線図 を参照して正しいケーブル位置を確認してください。)

ステップ3

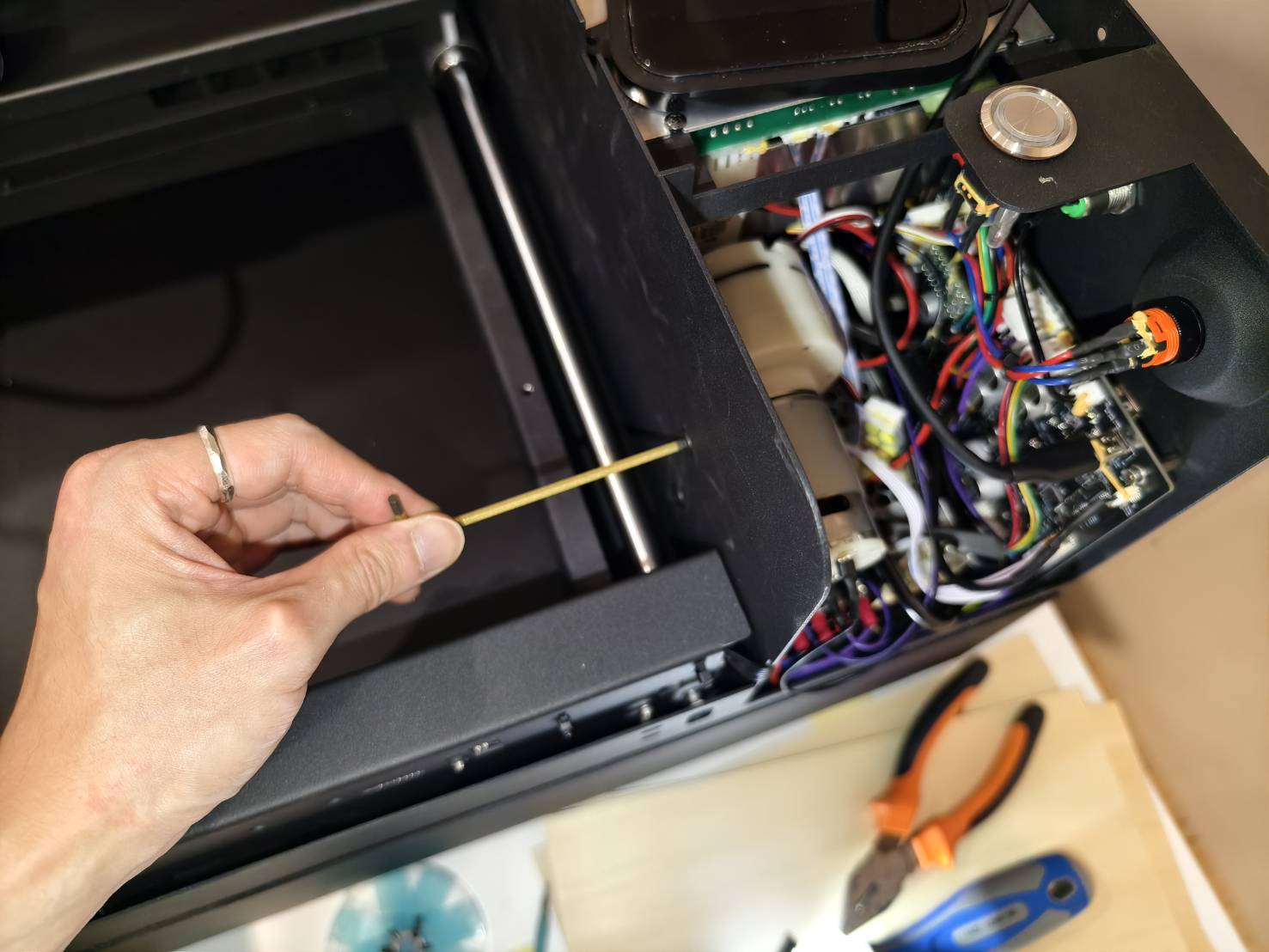

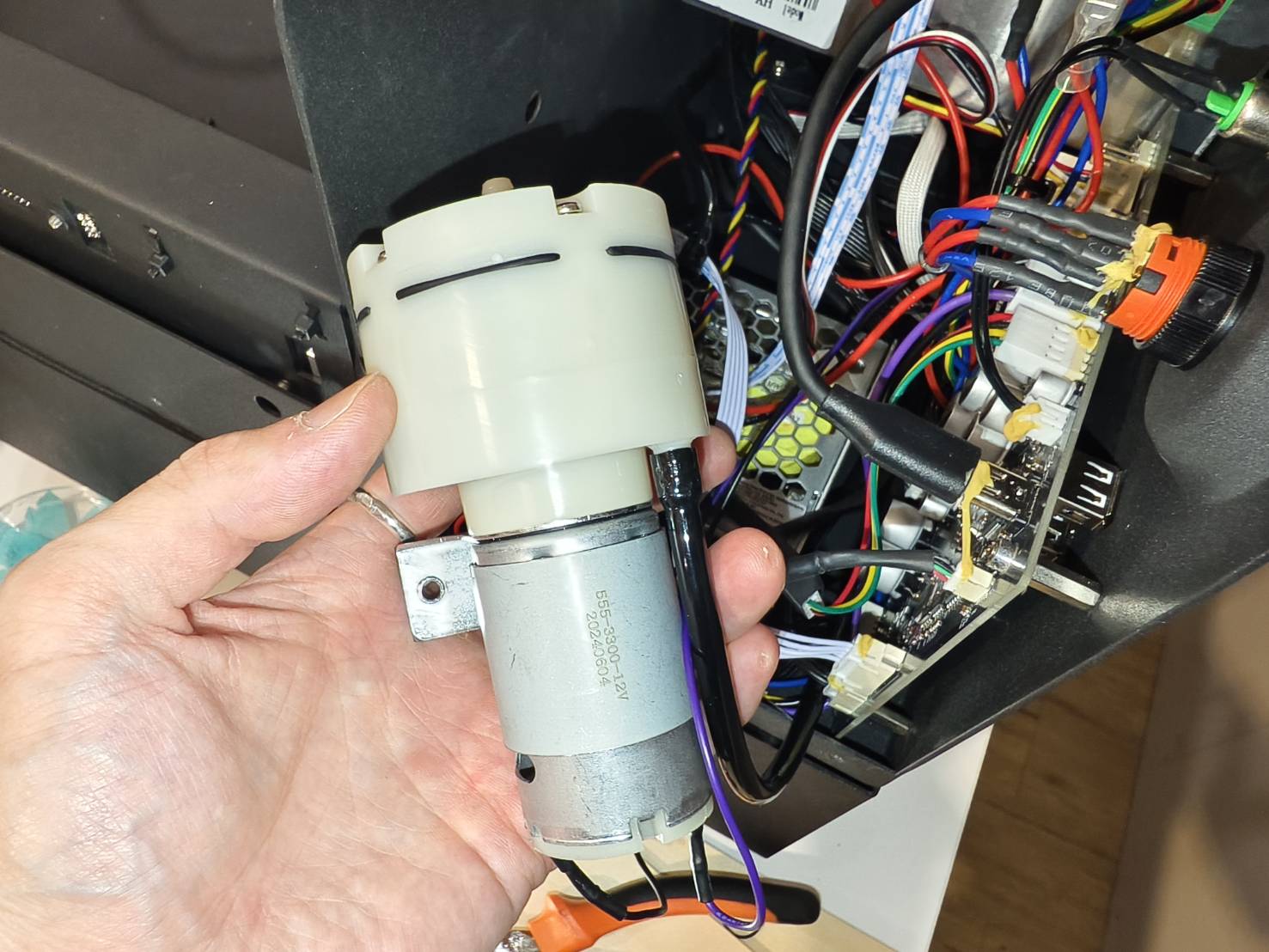

エアポンプ取付座のネジを取り外します。これでエアポンプを取り外すことができます。

ステップ4

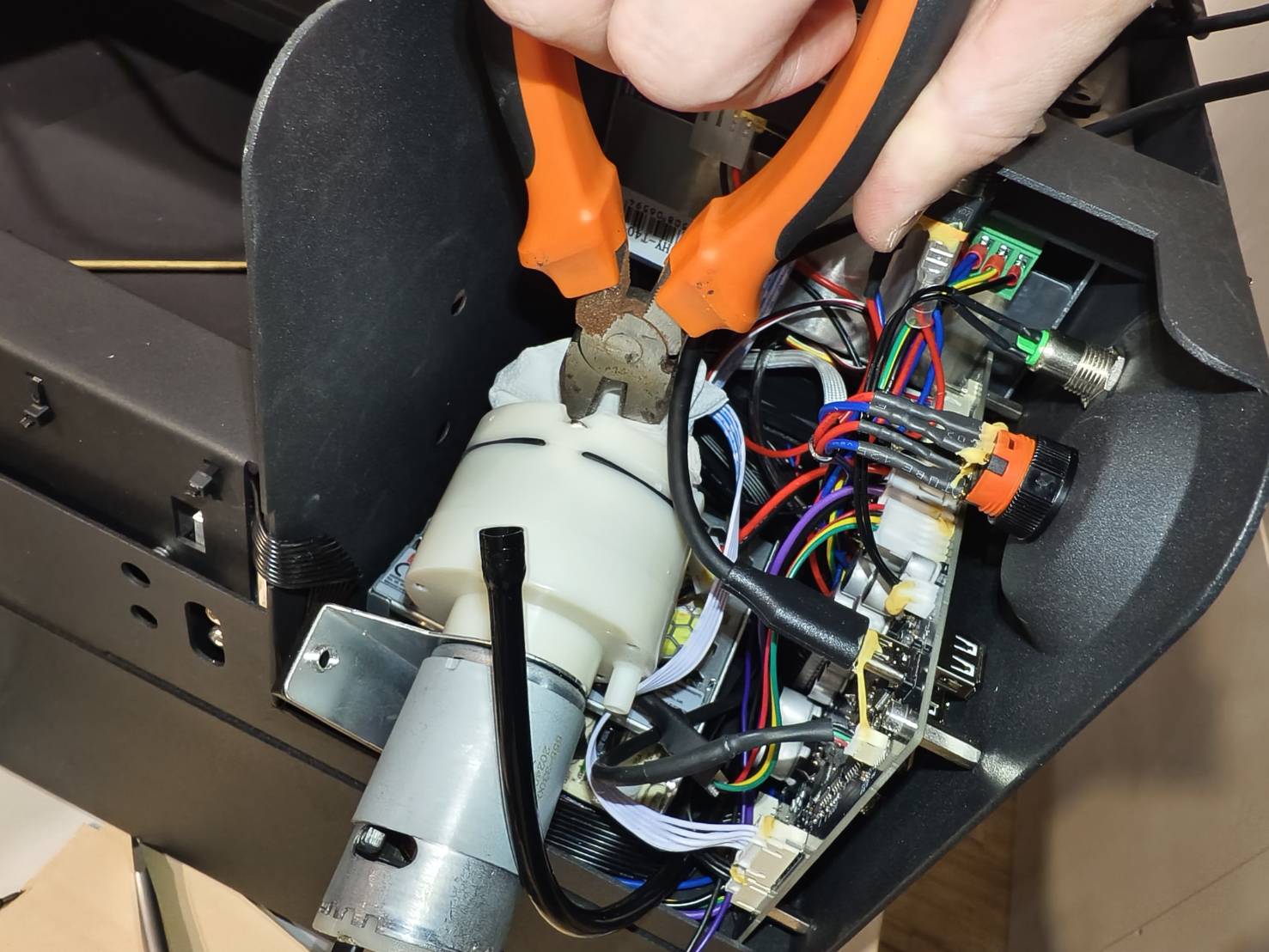

エアホースのケーブルタイを切断します。

ステップ5

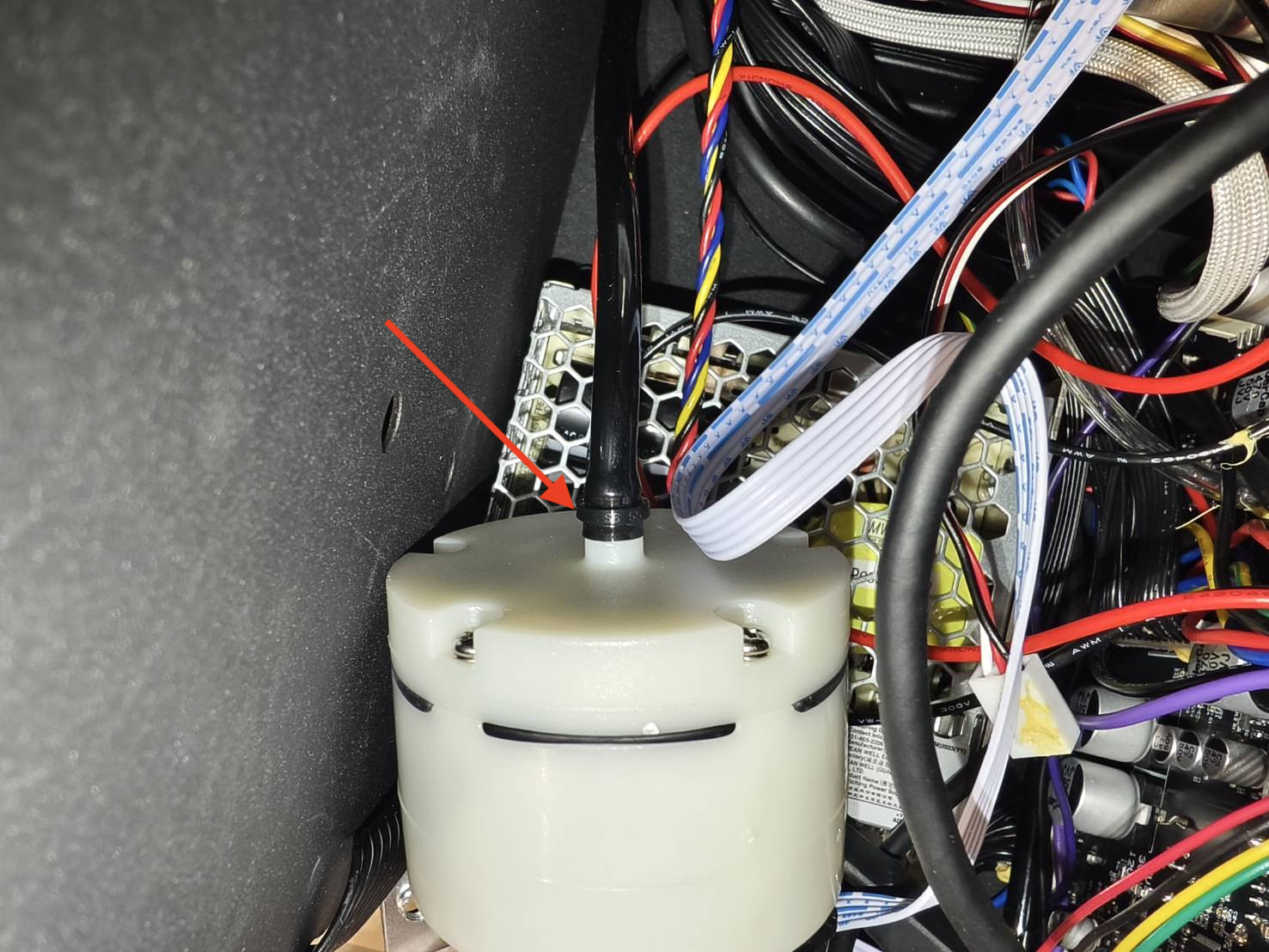

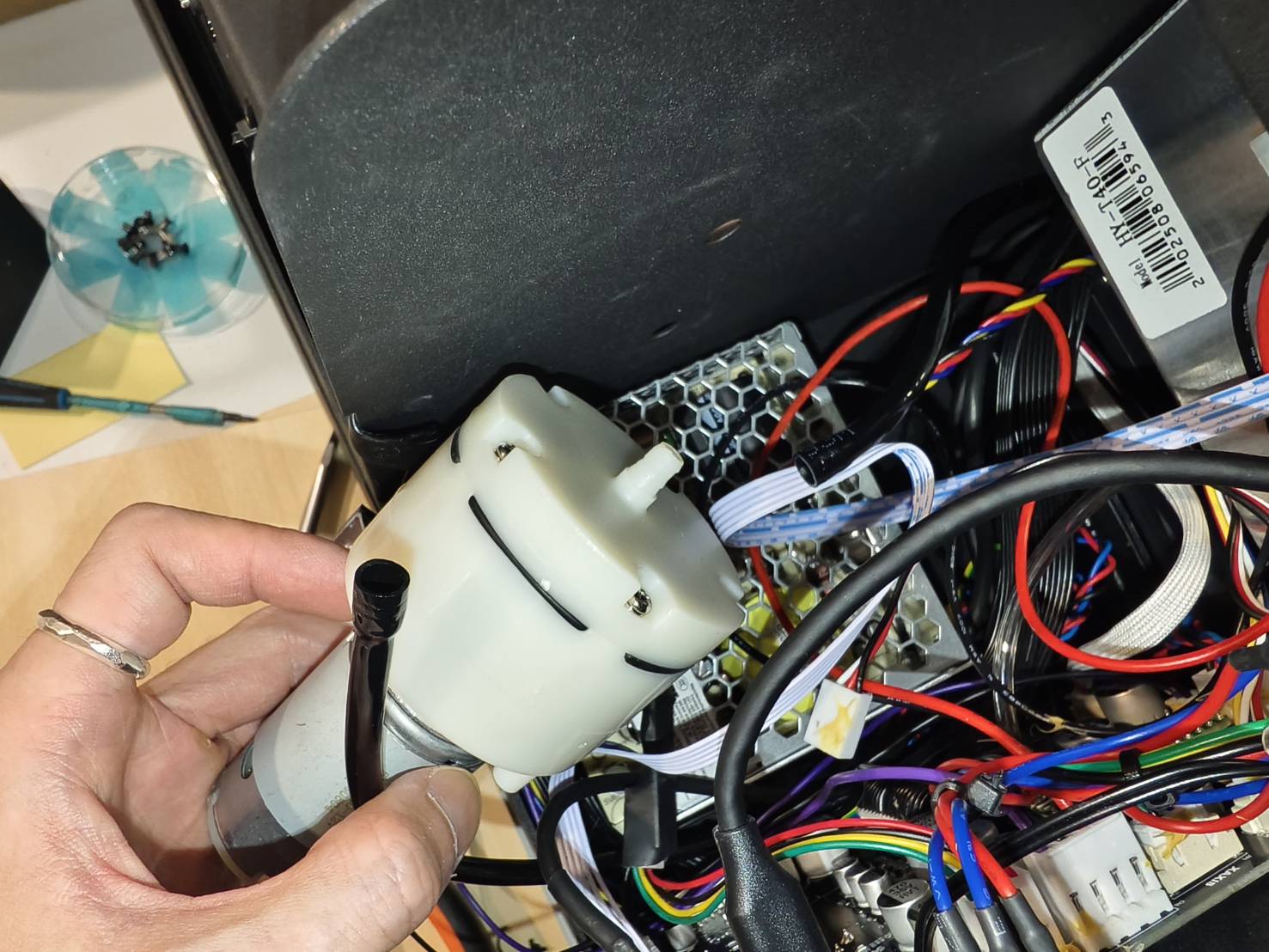

エアポンプからエアホースを取り外します。

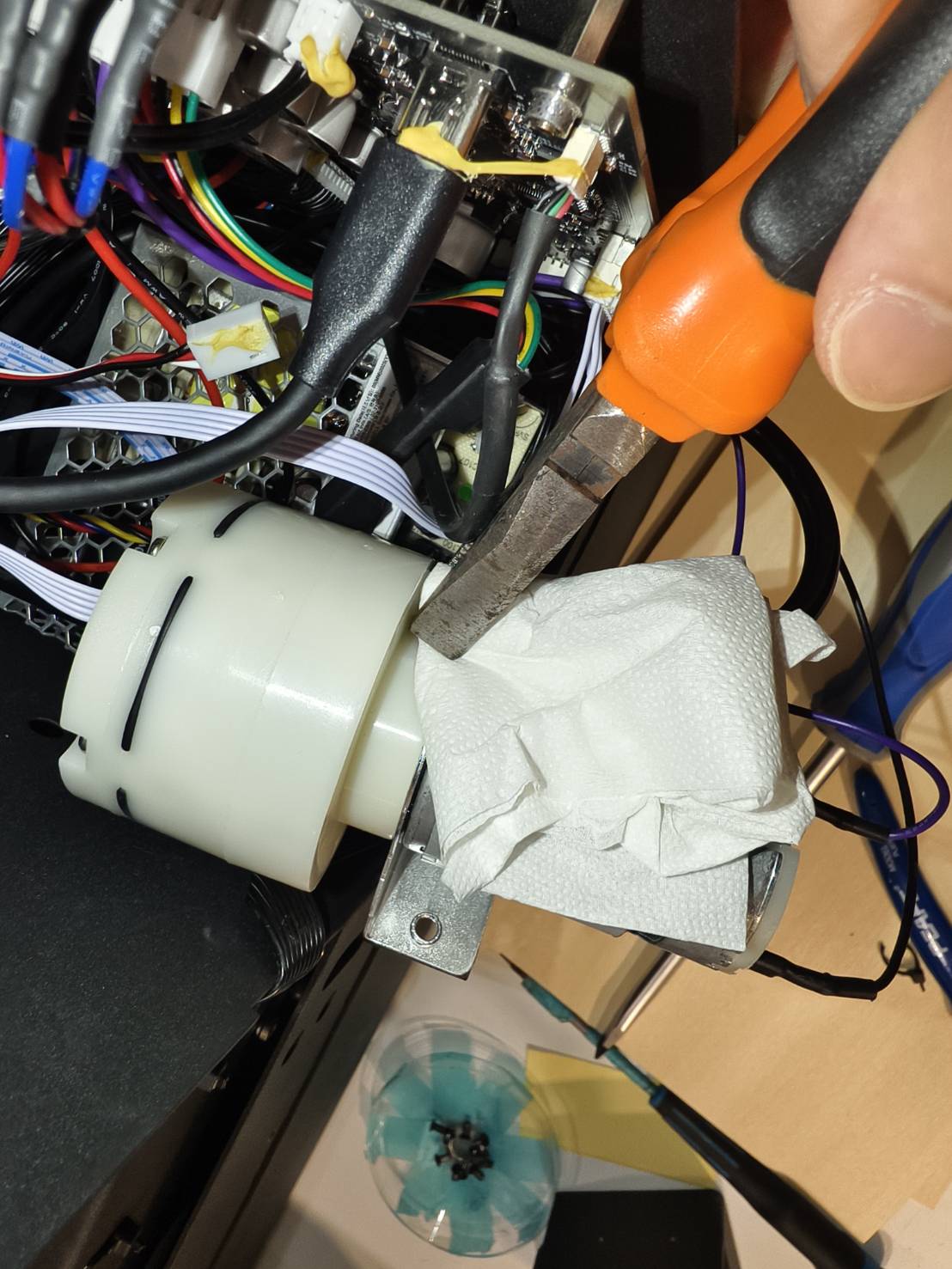

エアホースの損傷を防ぐため、ペーパーまたはティッシュを当ててプライヤーで保護してください。

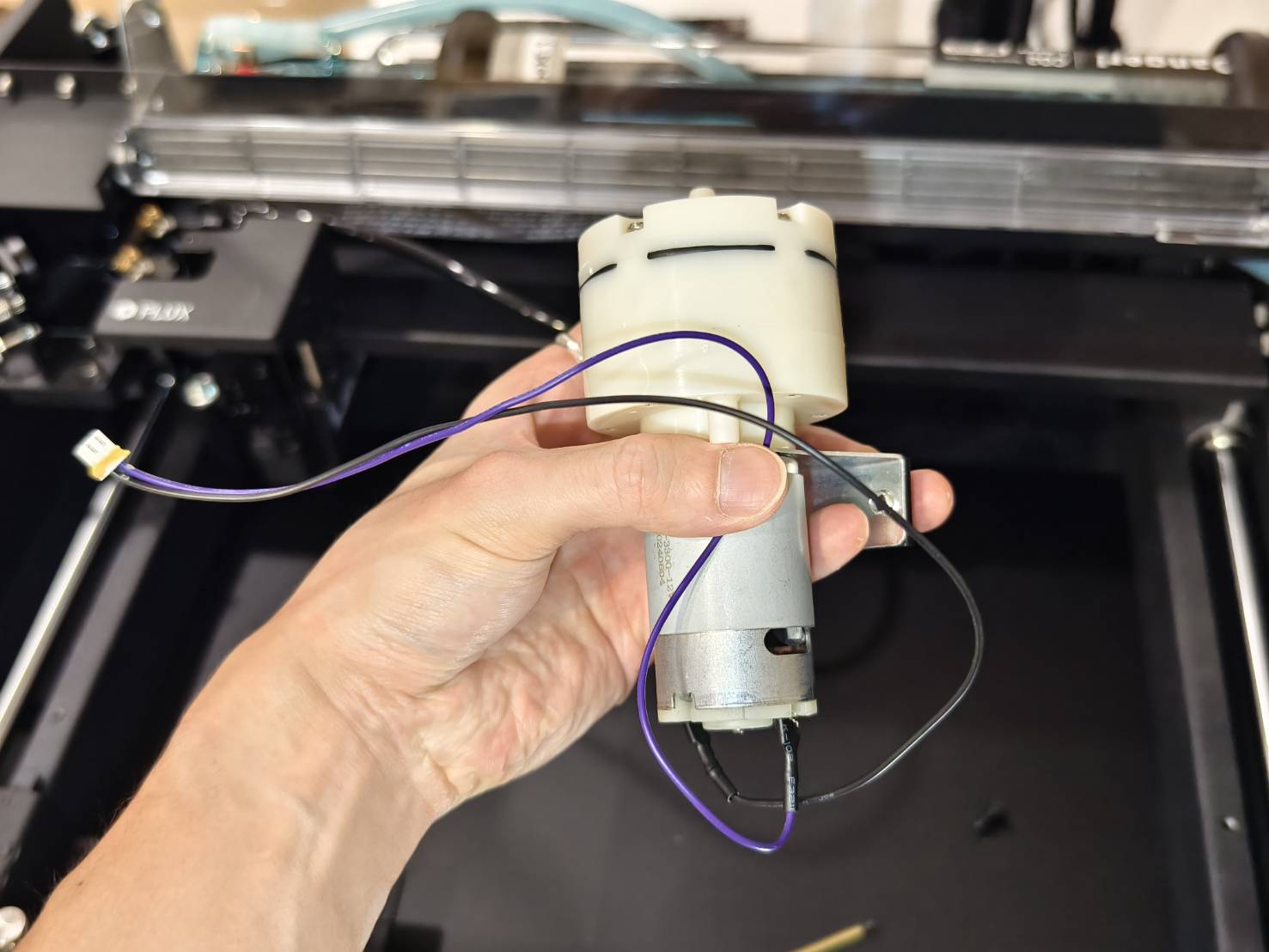

これでエアポンプをシステムから取り外すことができます。

ステップ6

新しいエアポンプのケーブルをメインボードに接続します。
(お使いのメインボードが以下の写真と異なる場合は、 配線図 を参照して正しいケーブル位置を確認してください。)

ステップ7

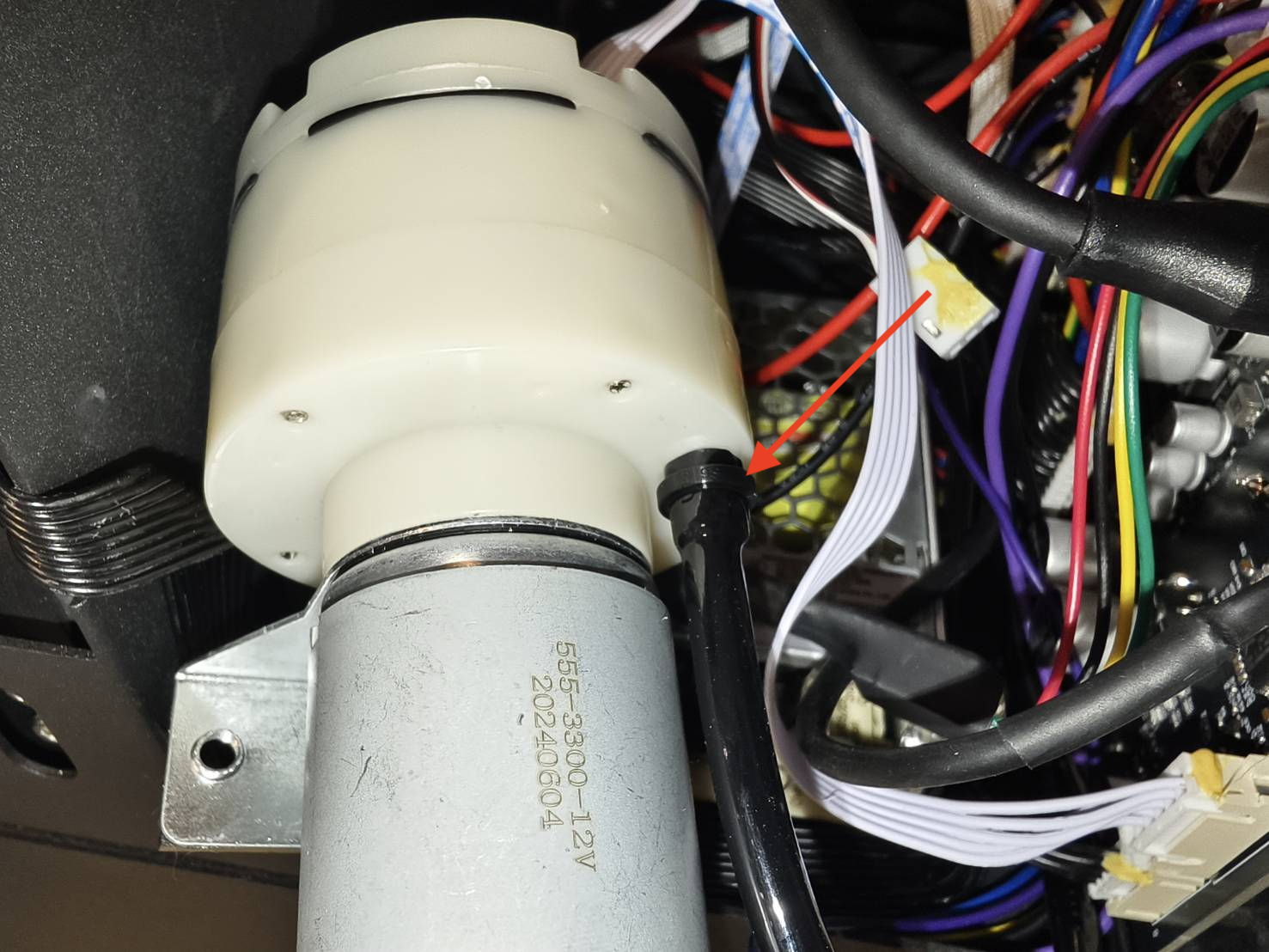

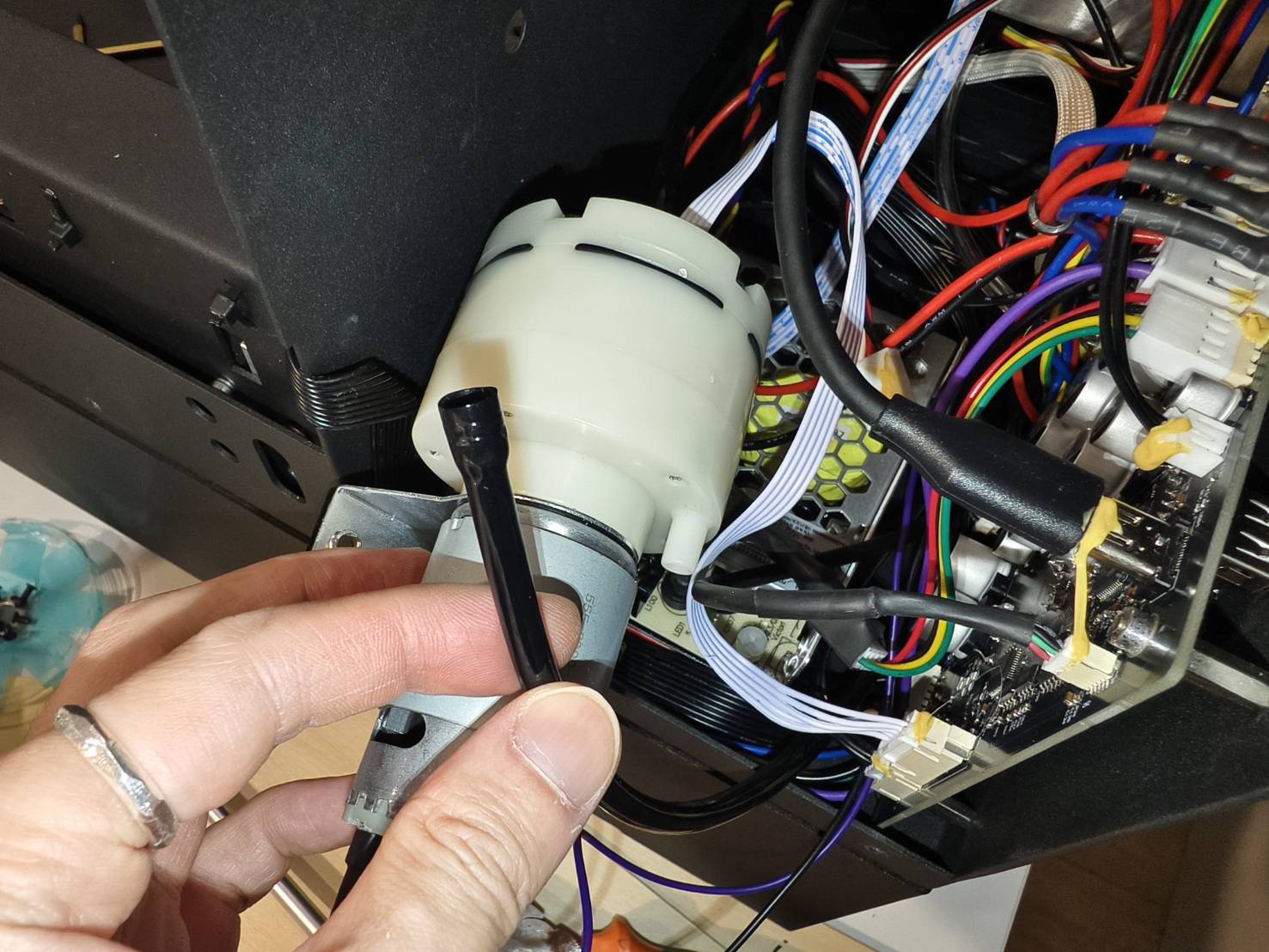

新しいエアポンプにエアホースを取り付けます。

ステップ8

エアポンプをフレームに取り付けます。

ステップ9

フロントメタルカバーを再取り付けします。
