ツール
1 |

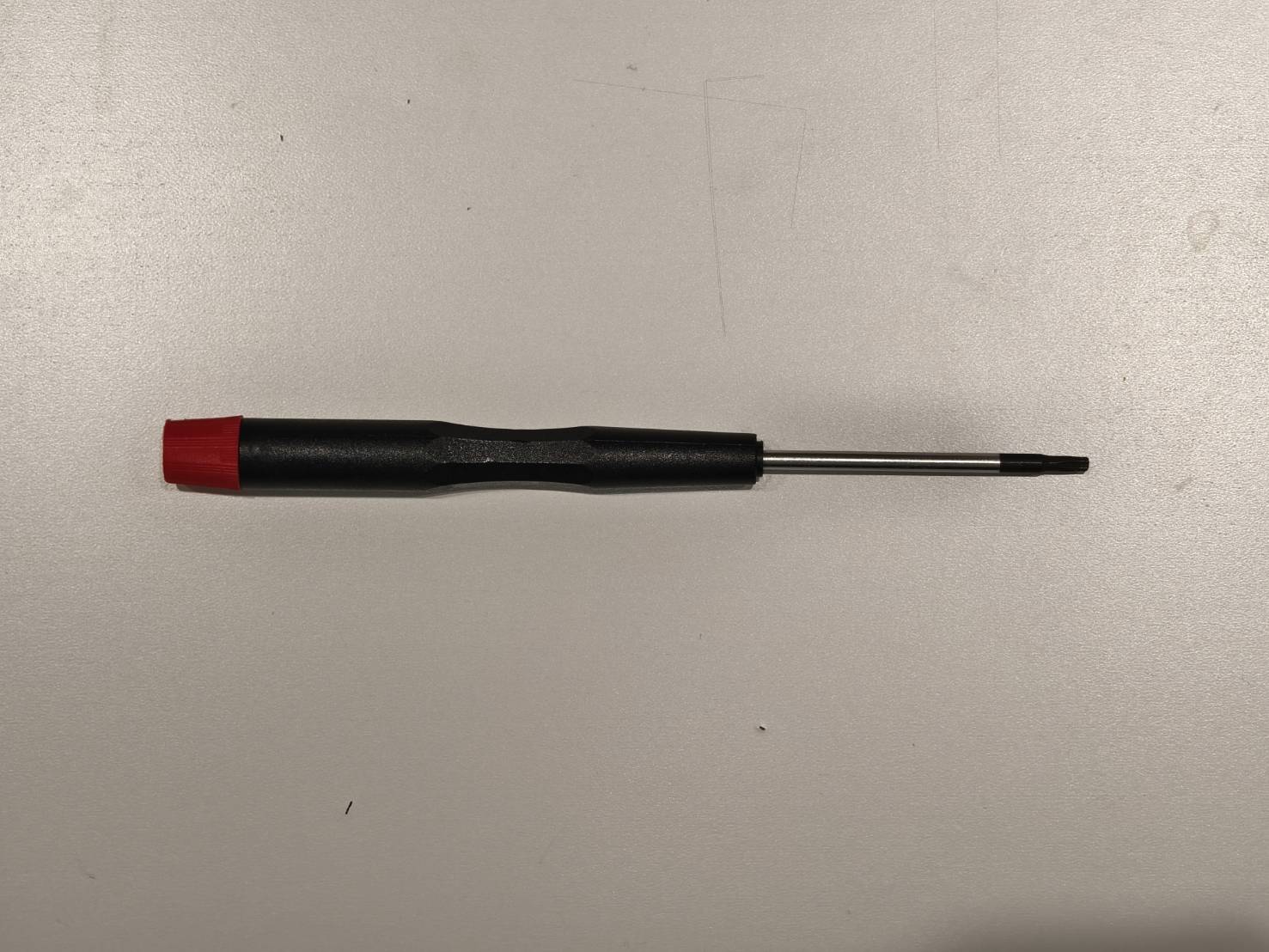

T8 トルクスドライバー |
2 |

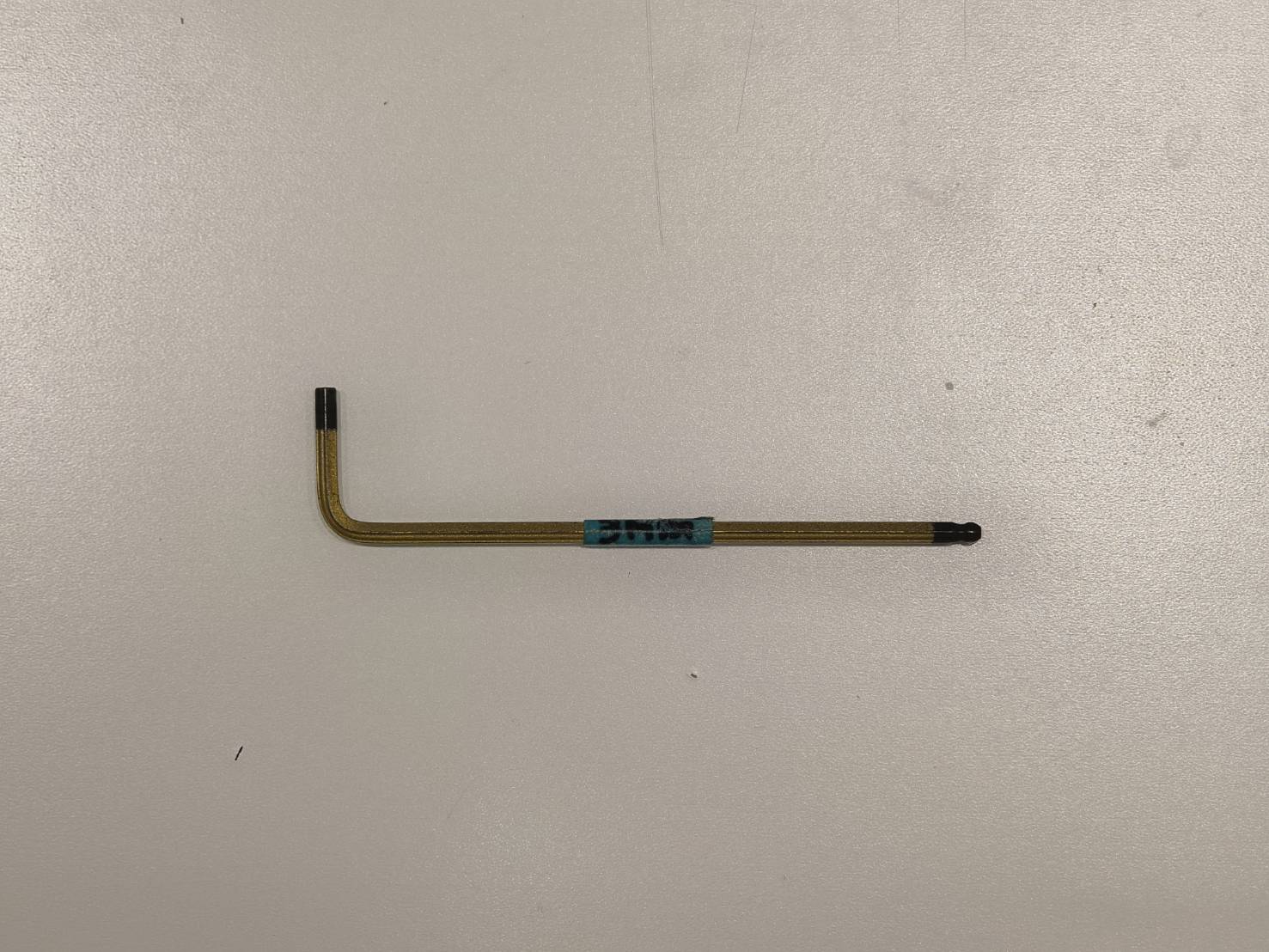

3mm 六角レンチ |
3 |

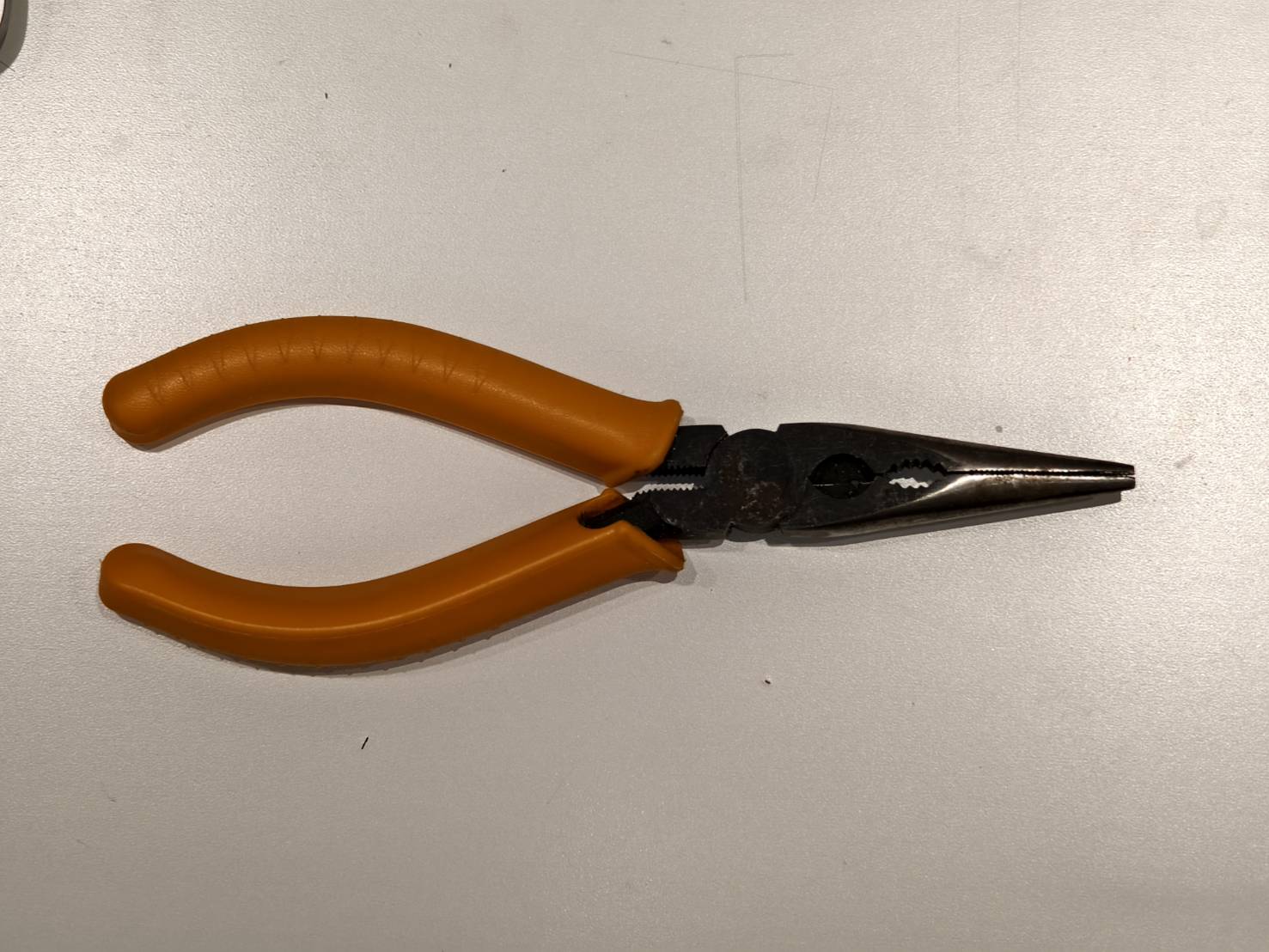

ラジオペンチ |
4 |

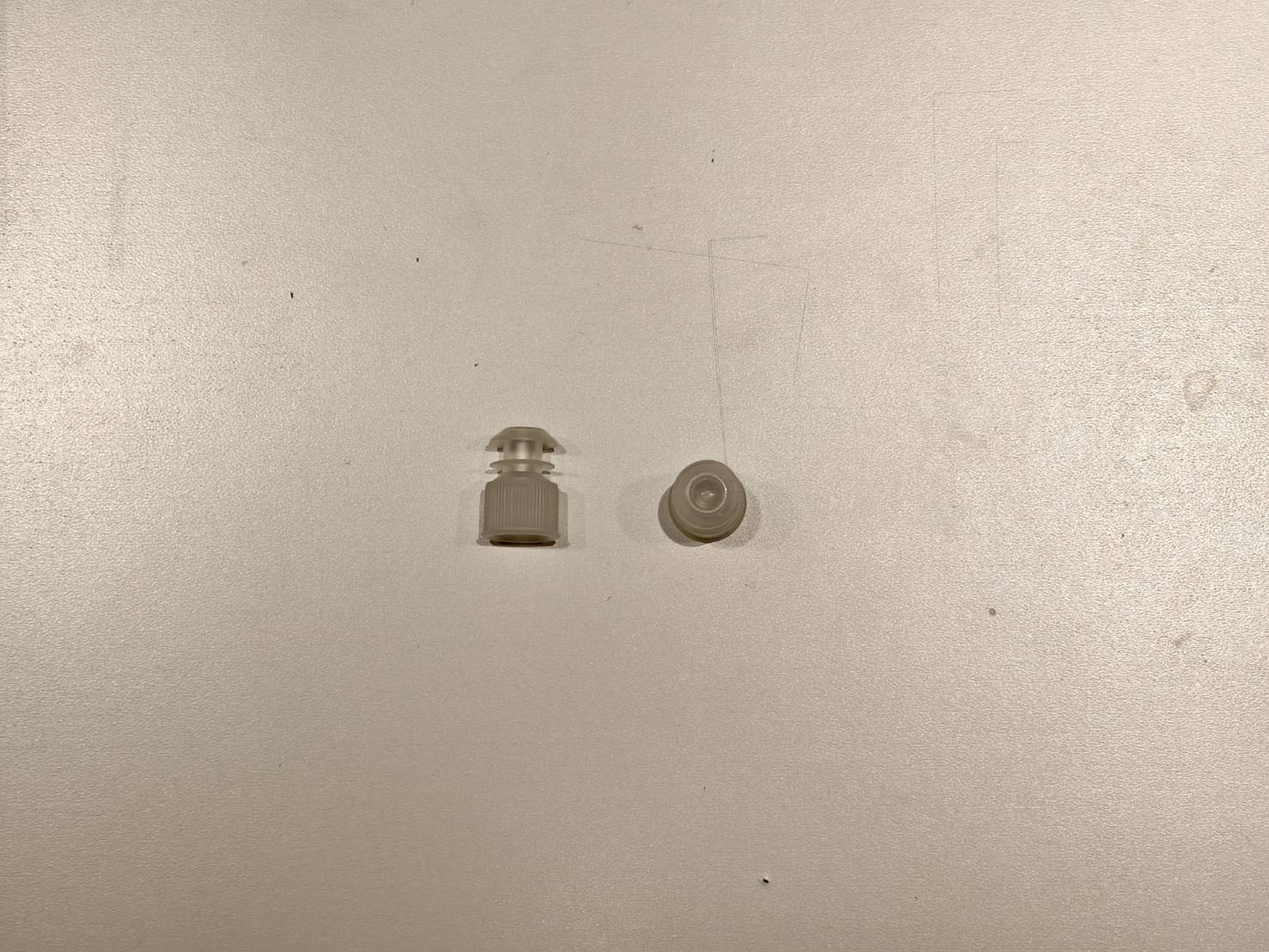

ウォーターホースプラグ（2個） |
5 |

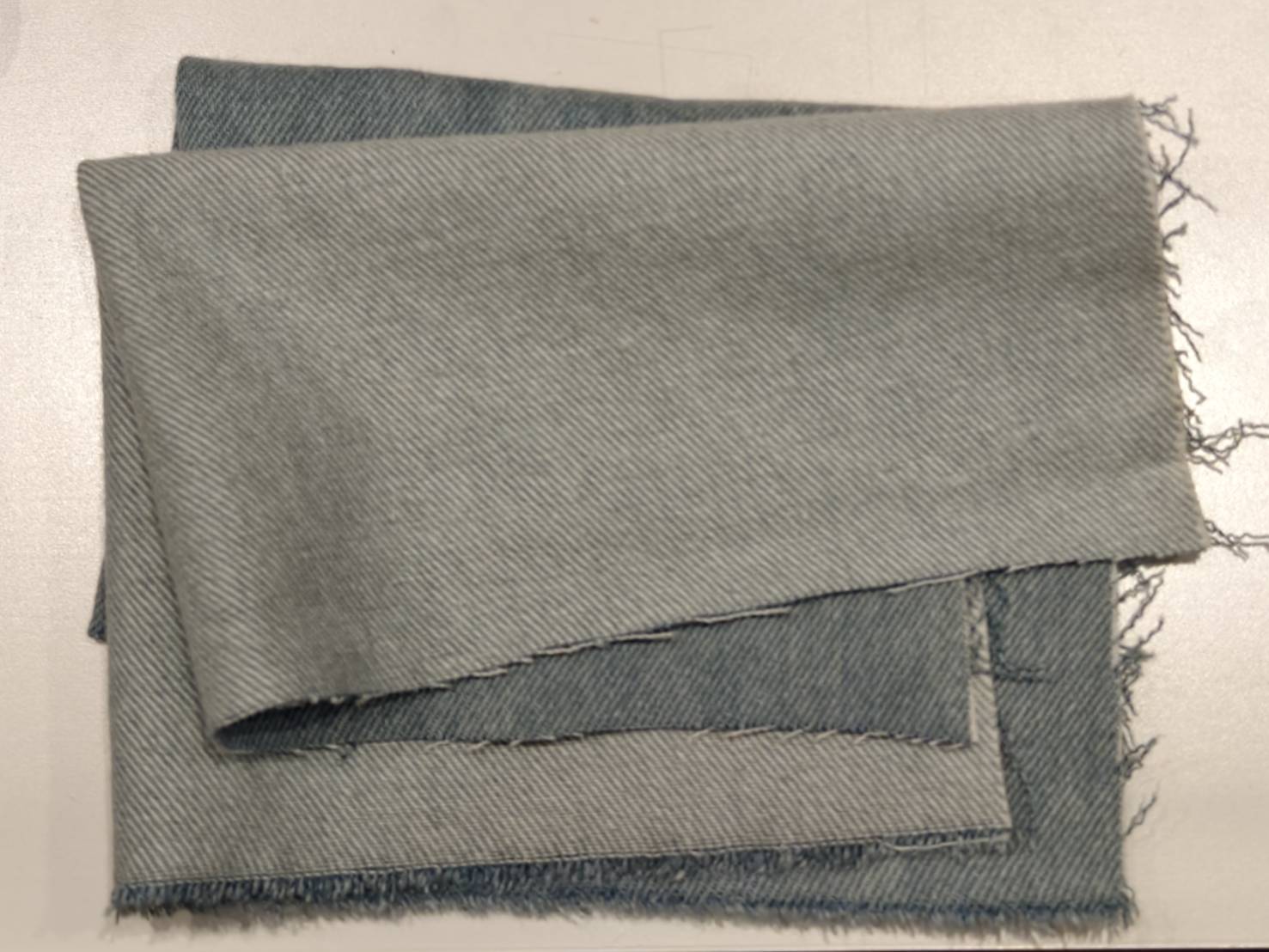

ウエス（2枚）またはペーパータオル |
6 |

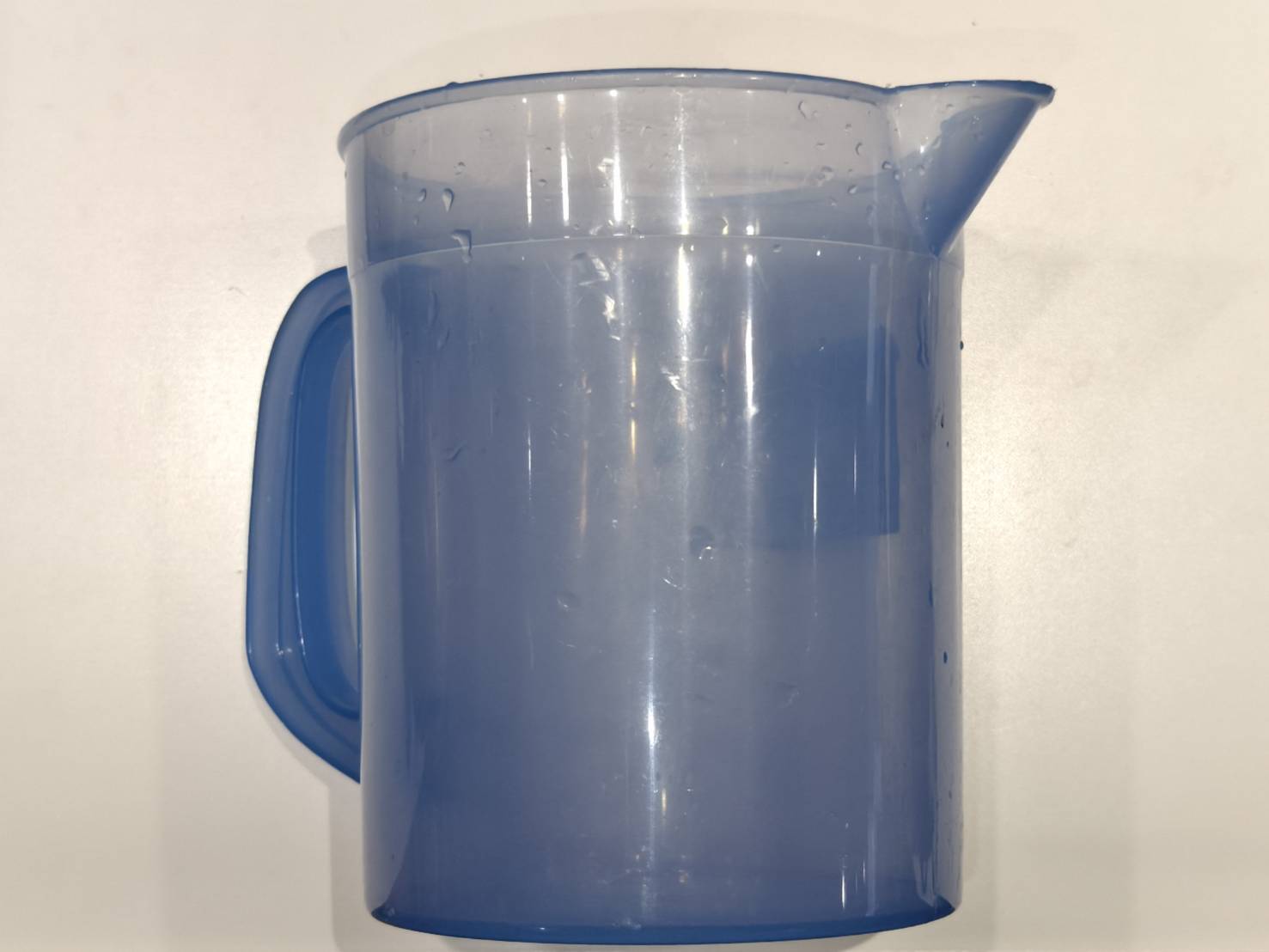

バケツ（排水用） |
ステップ1
本体の電源を切り、電源コードを抜いてください。
ステップ2
背面の金属カバーを取り外してください。
ステップ3
フォームを取り除き、レーザー管とレーザー電源のケーブルを外してください。
ステップ4
レーザー管のホルダーを取り外します。
ステップ 5
レーザー管のアース線を取り外します。
ステップ 6
レーザー管の両側下部にウエスを敷きます。
ステップ7
高圧側の水ホースクランプを取り外します。
ホース取り外し後、すぐに挿入できるよう水ホースプラグを準備しておきます。
ステップ8
低圧側の水ホースクランプを取り外します。
ホース取り外し後、すぐに挿入できるよう水ホースプラグを準備しておきます。
ステップ9
レーザー管からの排水用にバケツを事前に準備します。
レーザー管を取り外すと水が排出されます。
ステップ10
新しいレーザー管を装置に設置し、アース線を端子に接続します。
（アース線は既存のものと同じ側に配置する必要があります。）
ステップ11
高圧側のホースプラグを取り外し、水ホースをレーザー管に接続します。
ステップ12
低圧側のホースプラグを取り外し、水ホースをレーザー管に接続します。
ステップ13
レーザー管を所定の位置に固定します。以下の2点にご注意ください：
- レーザー管のノズルと第1ミラー座の間の距離は約1.5cm（指1本分）になります。
- レーザー管の両側にある2本の短い冷却水ホースは水平に配置する必要があります。
ステップ14
フォームを元の位置に戻し、レーザー管とレーザー電源ユニット間のケーブルを接続します。
ステップ15

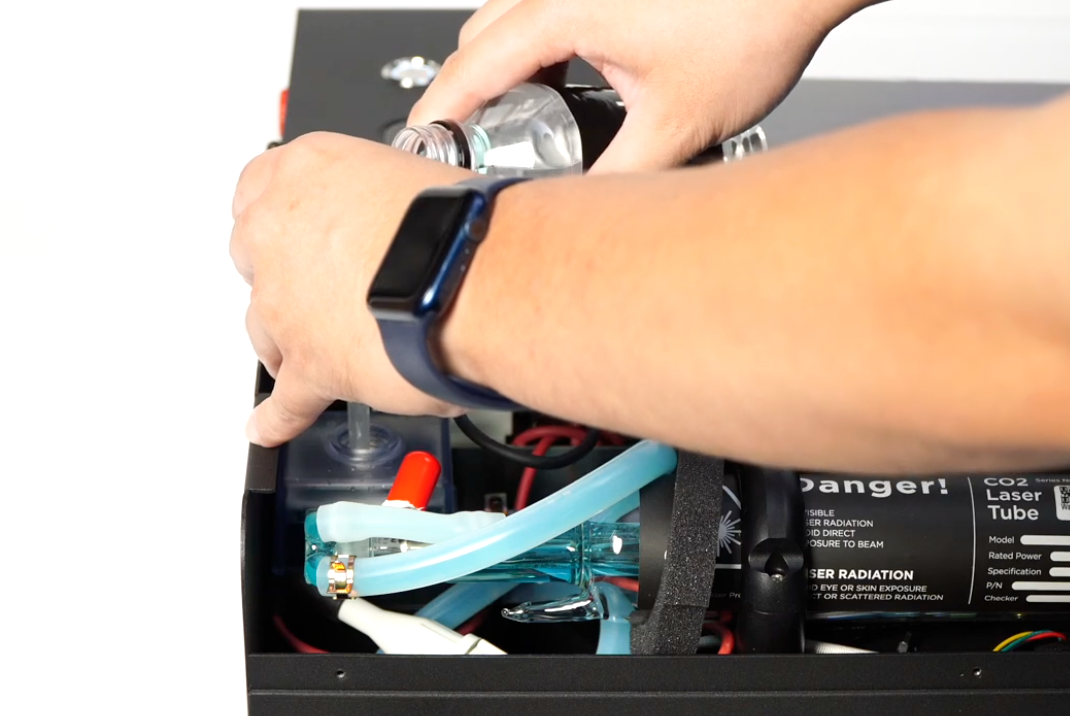

システムに冷却水を補充します。
[4-8 冷却水の交換]
ステップ16
冷却水を補充した後、光路の調整を行ってください。
4-10 光路調整
