beamo II - オートフォーカスプローブの交換

工具

ステップ1

ハニカムを取り外します。（ヘッドを上げられない場合は、 ステップ3 を参照して手動で上げてください。）

ステップ2

本体の電源を切り、電源コードを抜きます。

ステップ3

ねじ棒を回してレーザーヘッドを下げ、4本のネジを見つけます。

4本のネジを取り外します。

ステップ4

ねじ棒を回してレーザーヘッドを上げると、レーザーヘッドアセンブリを取り外すことができます。
（リニアスライドが外れないように注意してください。外れた場合は元に戻してください。）

ステップ5

3本のネジを取り外してZ軸ボードを外すと、プローブが見えます。

ステップ6

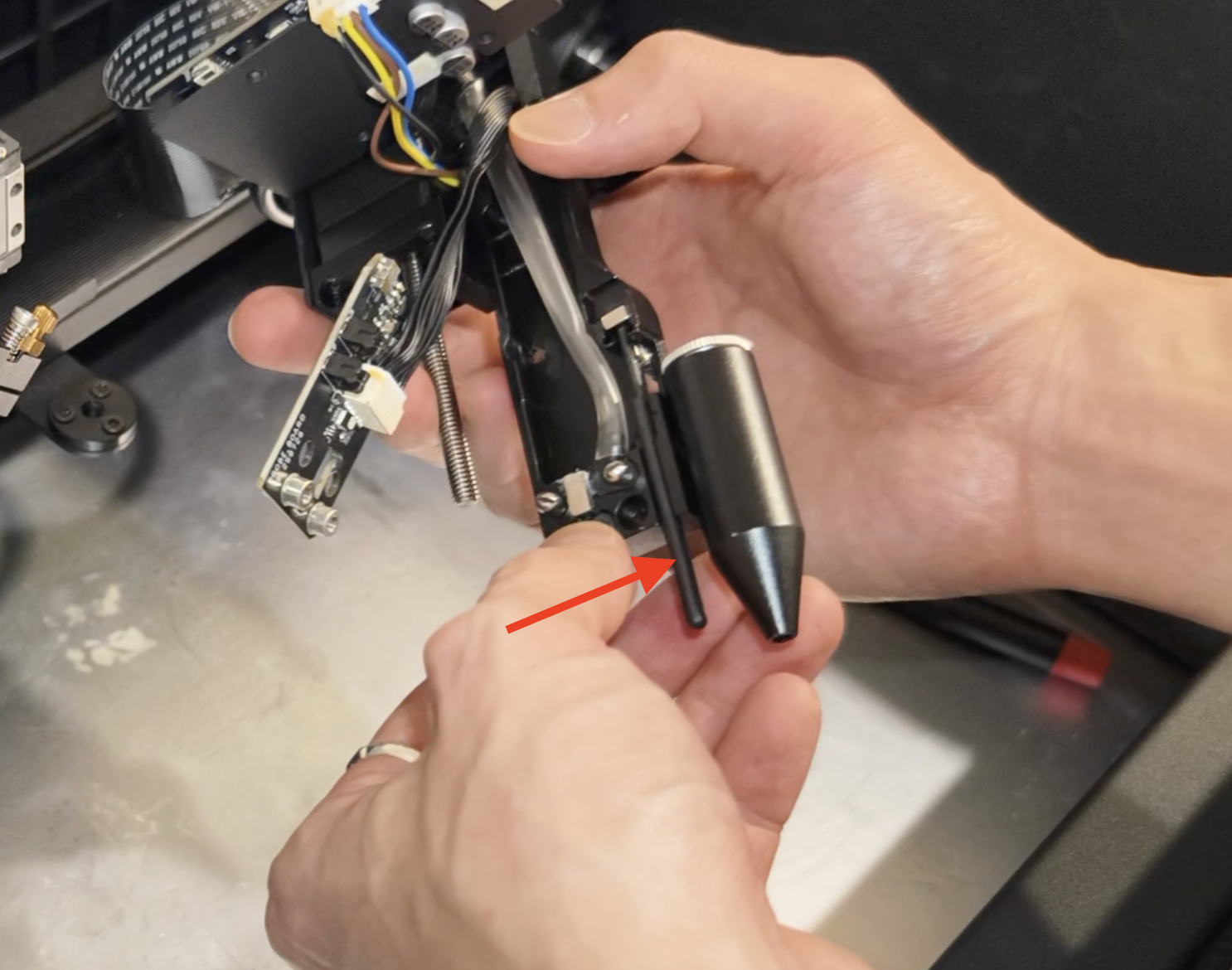

古いプローブを取り外し、新しいプローブを取り付けます。
フォーカスプローブとマグネットが正しい位置にあることを確認してください。
フォーカスプローブとマグネットが互いに引き合っている状態が正しい位置です。

ステップ7

Z軸ボードをレーザーヘッドアセンブリに固定します。

ステップ8

ネジ棒を使用してレーザーヘッドアセンブリを取り付け、4本のネジを使用してレーザーヘッドアセンブリをリニアスライドに固定します。
