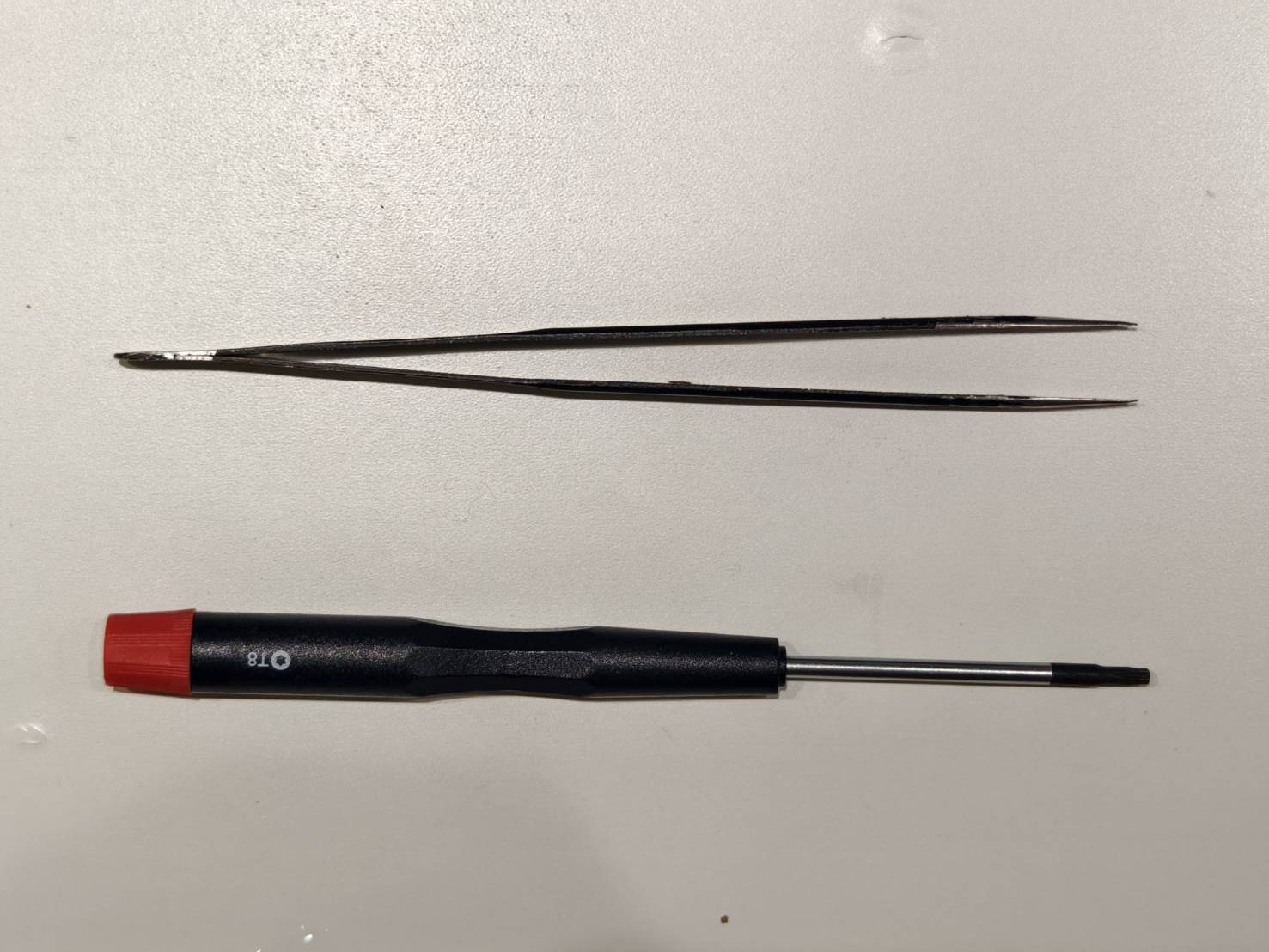

ツール
| 1 | T8 トルクスドライバー |
| 2 | ピンセット |
ステップ 1
マシンの電源を切り、電源コードを取り外してください。
ステップ 2
レーザーヘッド上部からエアホースを取り外してください。
ステップ 3
これら4本のネジを取り外してください。
ステップ 4
Z軸モーターケーブル（4ピン）のプラグを抜いてください。
ステップ 5
カメラケーブル（小型の金色フラットケーブル）を取り外してください。ケーブルスロットのロックを開く必要があります。
ステップ 6
X軸34ピンフラットケーブルを取り外してください。ケーブルスロットのロックを開く必要があります。
ステップ 7
エアホースが基板を塞いでいる場合や、基板がエアホースに接触している場合は、エアホースの位置を調整してください。
20ピンケーブルのプラグを抜くと、基板をシステムから完全に取り外すことができます。
ステップ8
新しい基板に20ピンケーブルを接続します。
ステップ9
X軸34ピンフラットケーブルを挿入します。ケーブルスロットのロックが確実に固定されていることを確認してください。
ステップ10
カメラケーブル（小さな金色のフラットケーブル）を挿入します。ケーブルスロットのロックが確実に固定されていることを確認してください。
ステップ11
Z軸モーターケーブル（4ピン）を基板に接続します。
ステップ12
4本のT8トルクスネジで基板を固定します。
ステップ13
エアホースをレーザーヘッドに再接続します。
#END
