beamo II - レーザー電源ユニット（レーザーPSU）交換

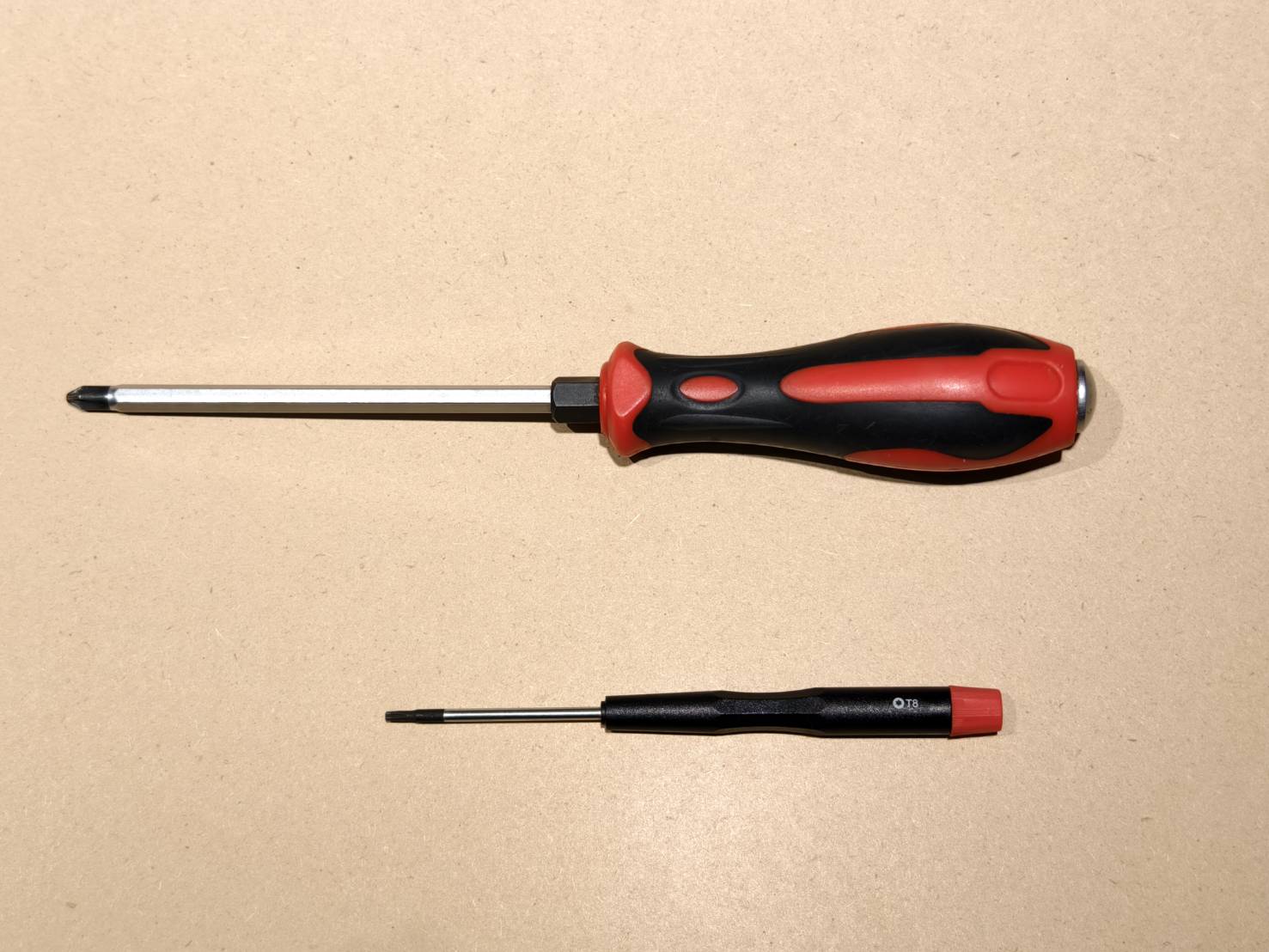

ツール

ステップ1

機器の電源を切り、電源コードを取り外してください。

ステップ2

前面金属カバーを取り外してください。（T8トルクスネジ×10本）

ステップ3

背面金属カバーを取り外してください。

ステップ4

レーザー電源ユニットのケーブルを取り外してください。

ステップ5

• レーザー電源ユニットの4本のネジを取り外してください。



ステップ6

レーザー電源ユニットを取り外し、一時的に脇に置いてください。
（この時点では、電源ユニットのケーブルはまだレーザー管に接続されています。）

ステップ7

ウォーターポンプを取り外して電源ユニットのケーブルをレーザー管から切り離し、レーザー電源ユニットをシステムから完全に取り外してください。

ステップ8

新しいPSUのケーブルをレーザー管に接続し、ウォーターポンプを元の位置に取り付けます。

ステップ9

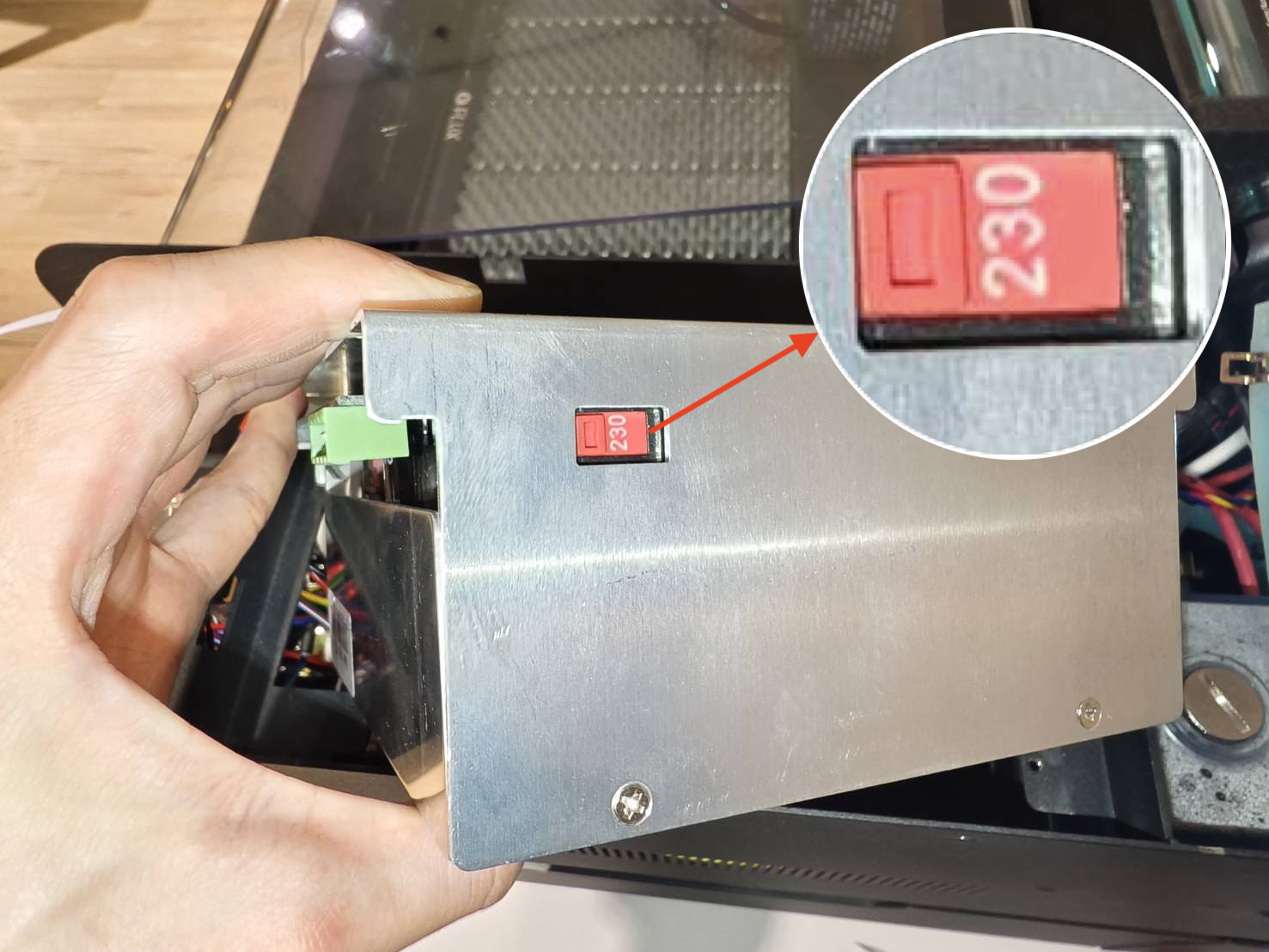

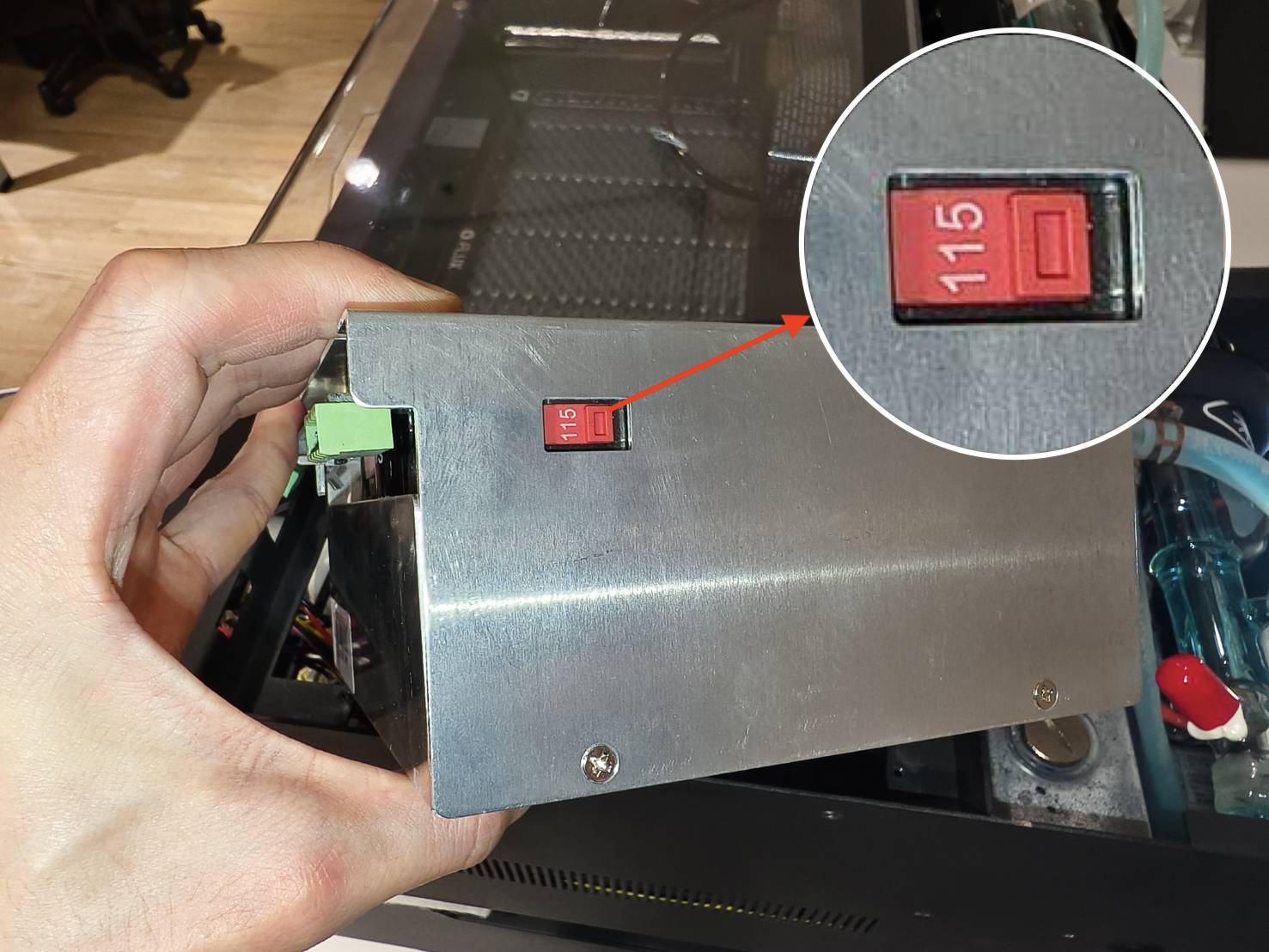

• 115Vまたは230Vの電圧切替スイッチがあります。ご使用環境に適した電圧に切り替えてください。（例：米国では110Vを使用するため115Vに切り替えます。英国では230Vを使用するため230Vに切り替えます。）

• レーザーPSUを所定の位置に設置します。

ステップ10

4本のネジでPSUを固定します。

ステップ11

ケーブルをレーザーPSUに接続します。

ステップ12

Type-Cケーブルをメインボードに接続します。ケーブルの白い点が下向きになっていることを確認してください。

ステップ13

背面の金属カバーを再取り付けします。

ステップ14

前面の金属カバーを再取り付けします。ビデオのように、Type-Cケーブルの白い点が上向きになっていることを確認してください。
