beamo II - ウォーターポンプの交換

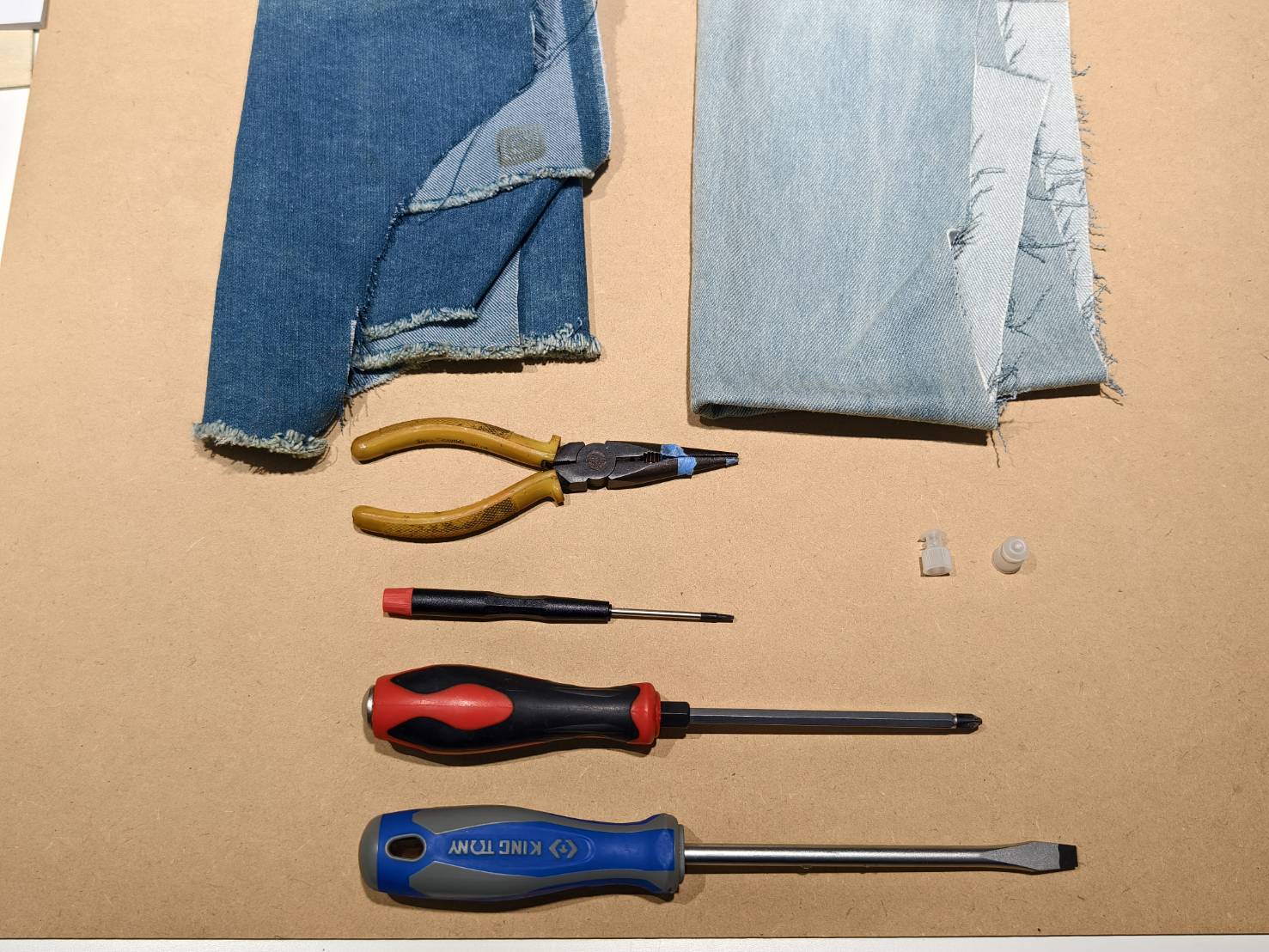

ツール

ステップ1

本体の電源を切り、電源コードを抜いてください。

ステップ2

前面の金属カバーを取り外してください。（T8トルクスネジ×10本）

ステップ3

背面の金属カバーを取り外してください。

ステップ4

レーザー電源装置のケーブルを取り外してください。

ステップ5

レーザー電源装置の4本のネジを取り外してください。

ステップ6

レーザー電源ユニットを取り外し、一時的に脇に置いてください。
（電源ユニットのケーブルは、現時点ではまだレーザー管に接続されています。）

ステップ7

• 機械のフレームからウォーターポンプを取り外してください。

• メインボードからウォーターポンプのケーブルを取り外してください。

ステップ8

機械内部のメインボードと配線の周囲にウエスを敷いてください。
ビデオを参照してください。

ステップ9

ウォーターホースの金属クリップを取り外してください。

ステップ10

ウォーターホースからウォーターポンプを取り外すと、システムからウォーターポンプを取り出すことができます。
ポンプを取り外すと水が漏れる可能性があるため、事前にホースプラグを準備してください。プラグをすぐに使用することをお勧めします。
（ペーパータオルは、プライヤーによるウォーターホースの損傷を防ぐために使用します。）

ステップ11

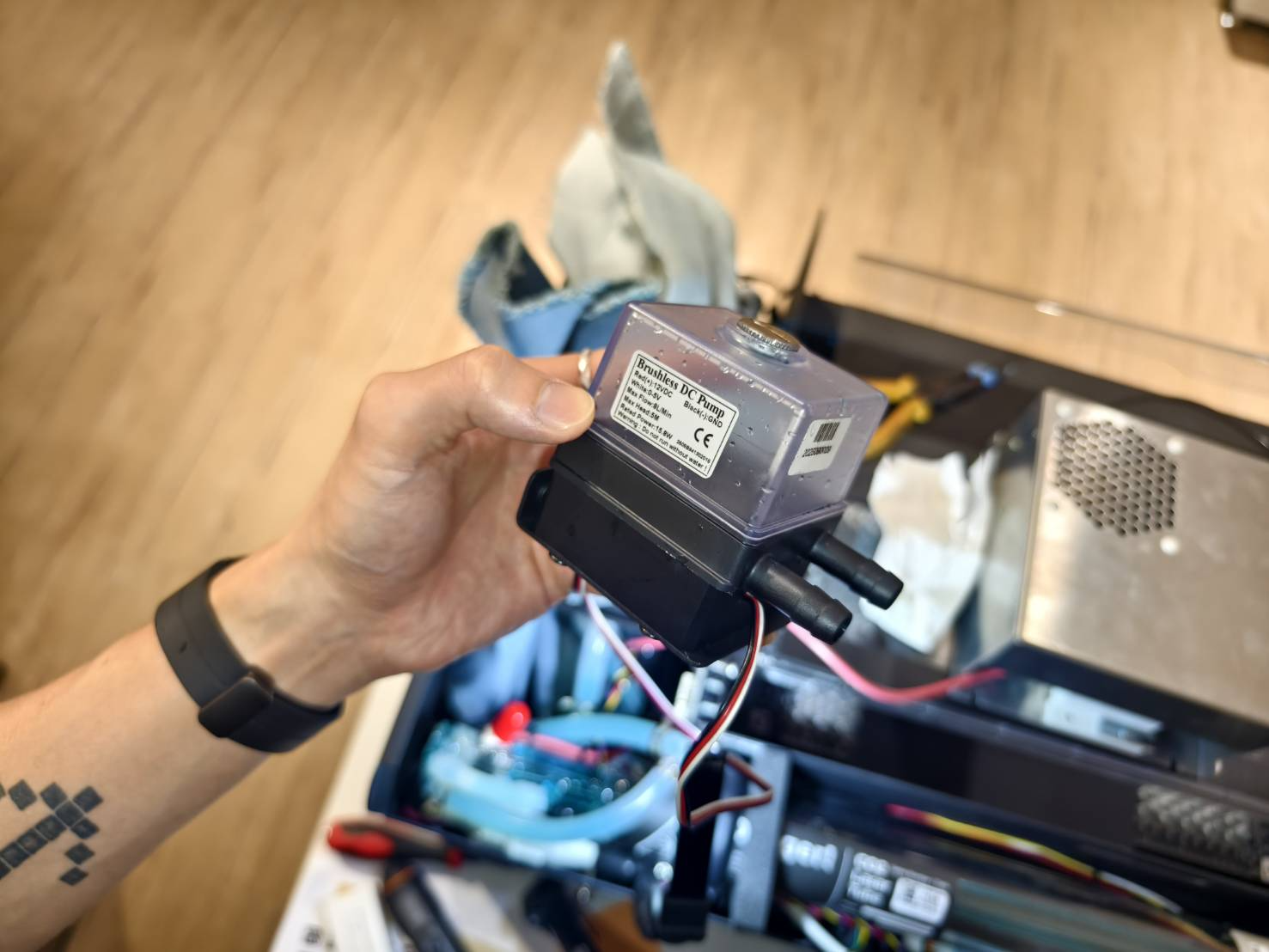

• ポンプ内の水を排出してください。

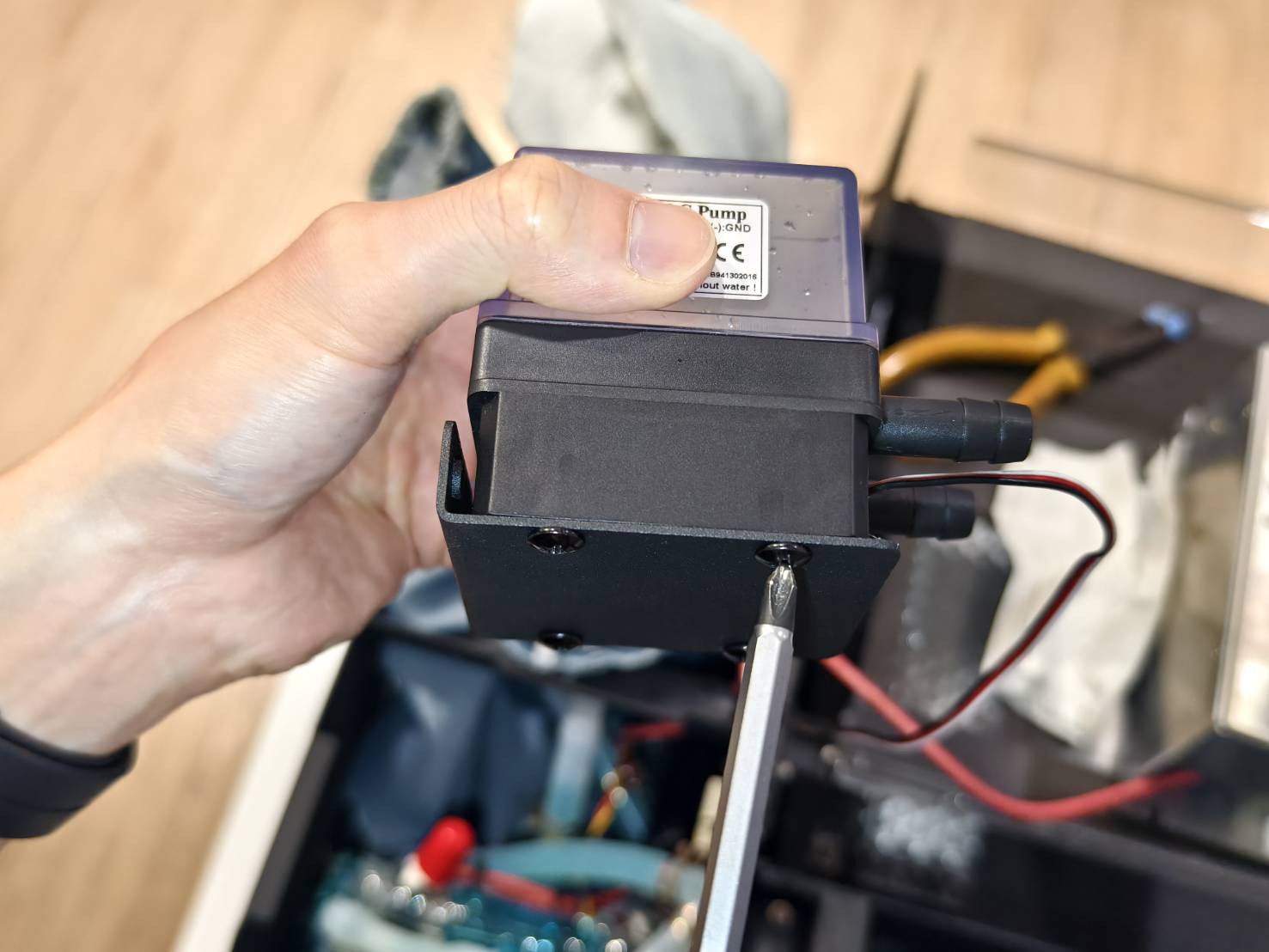

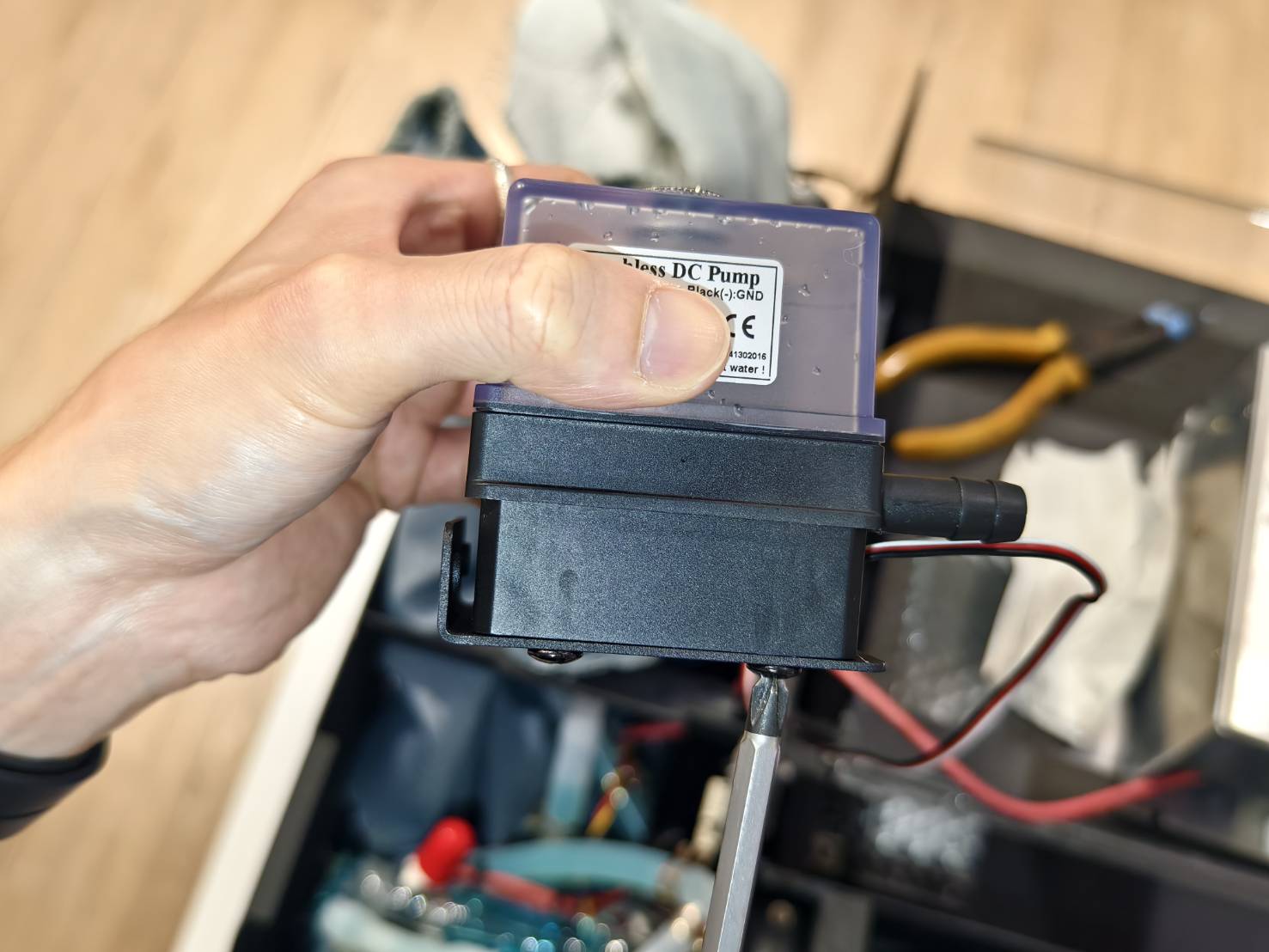

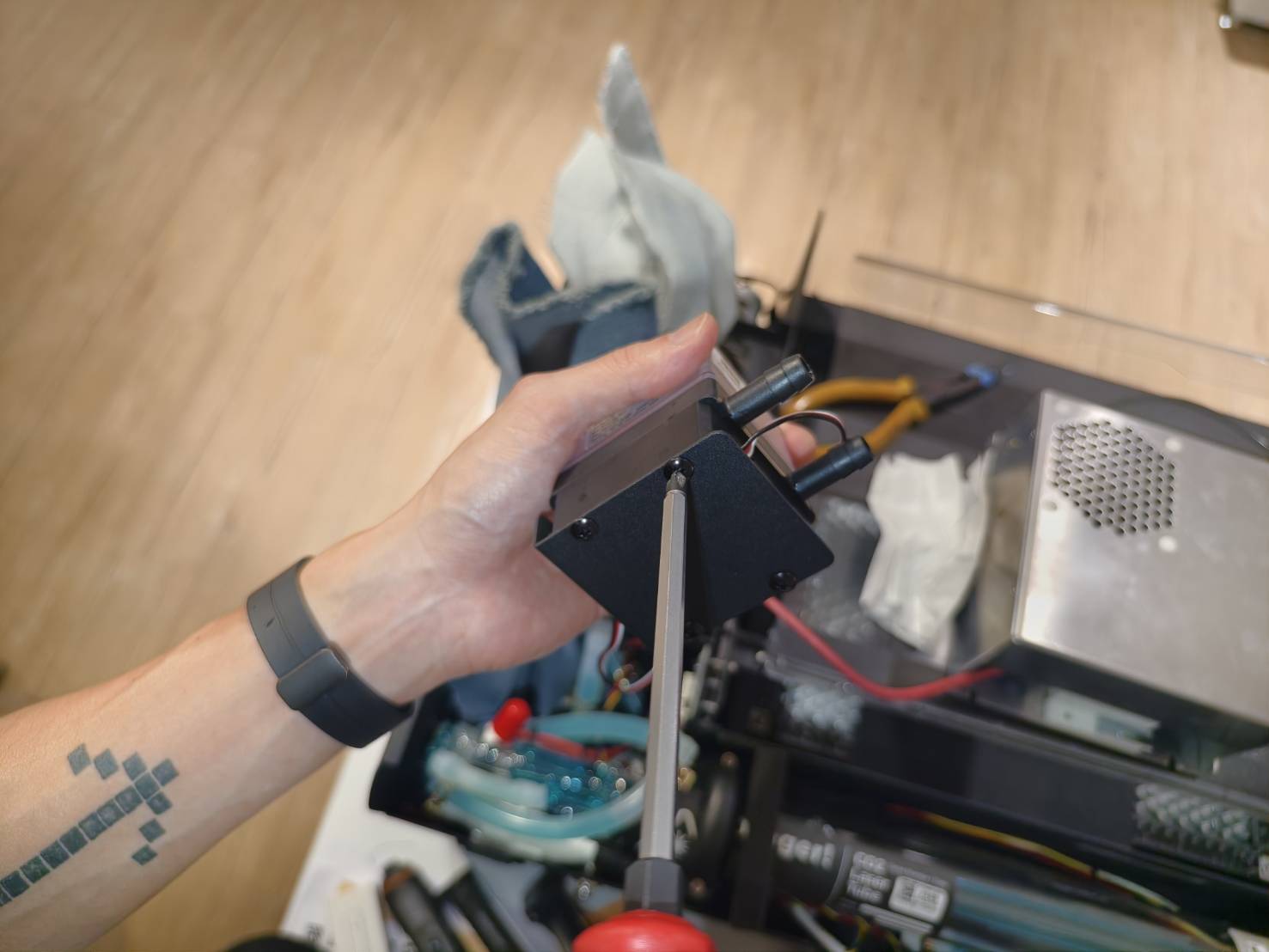

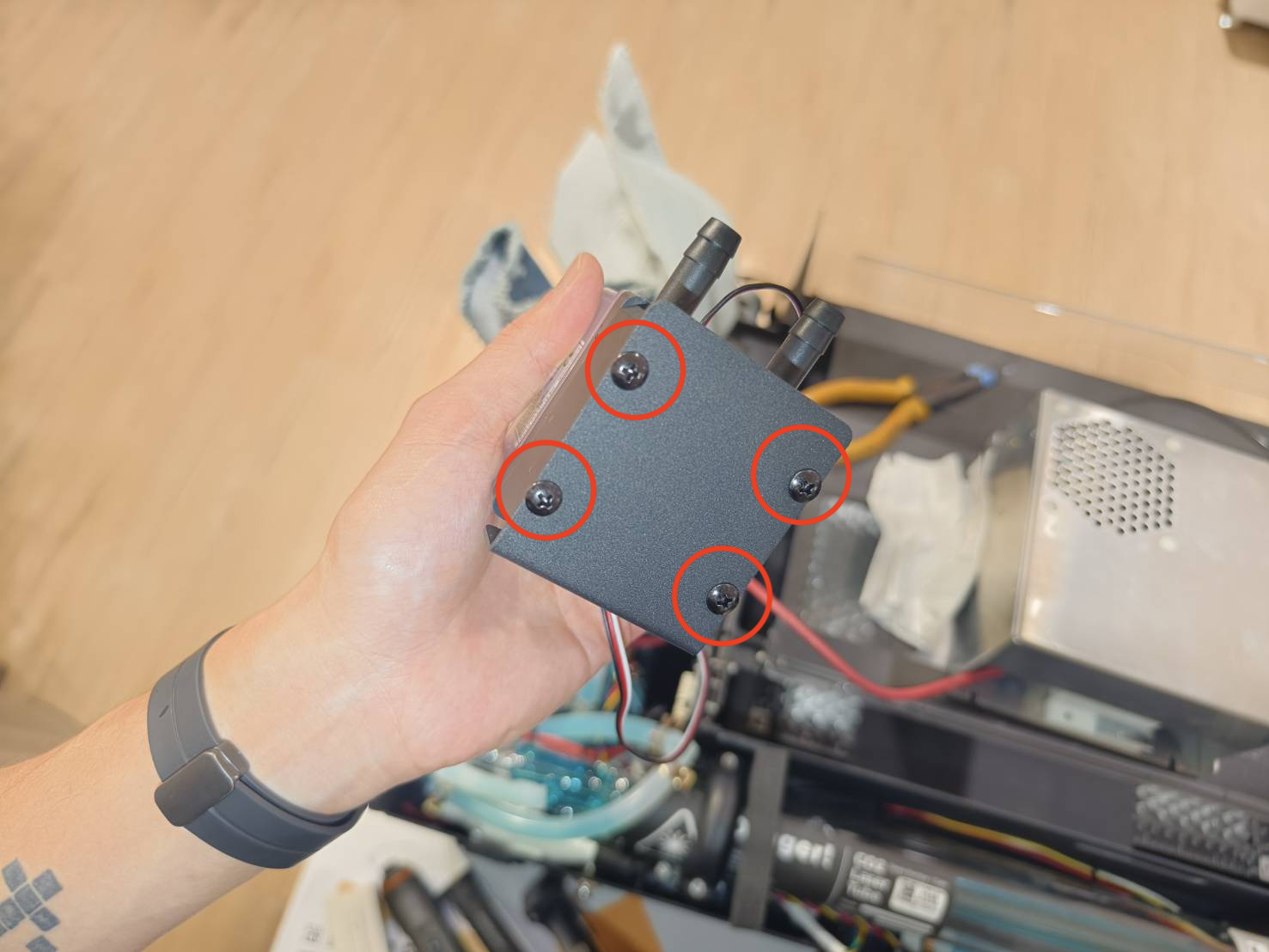

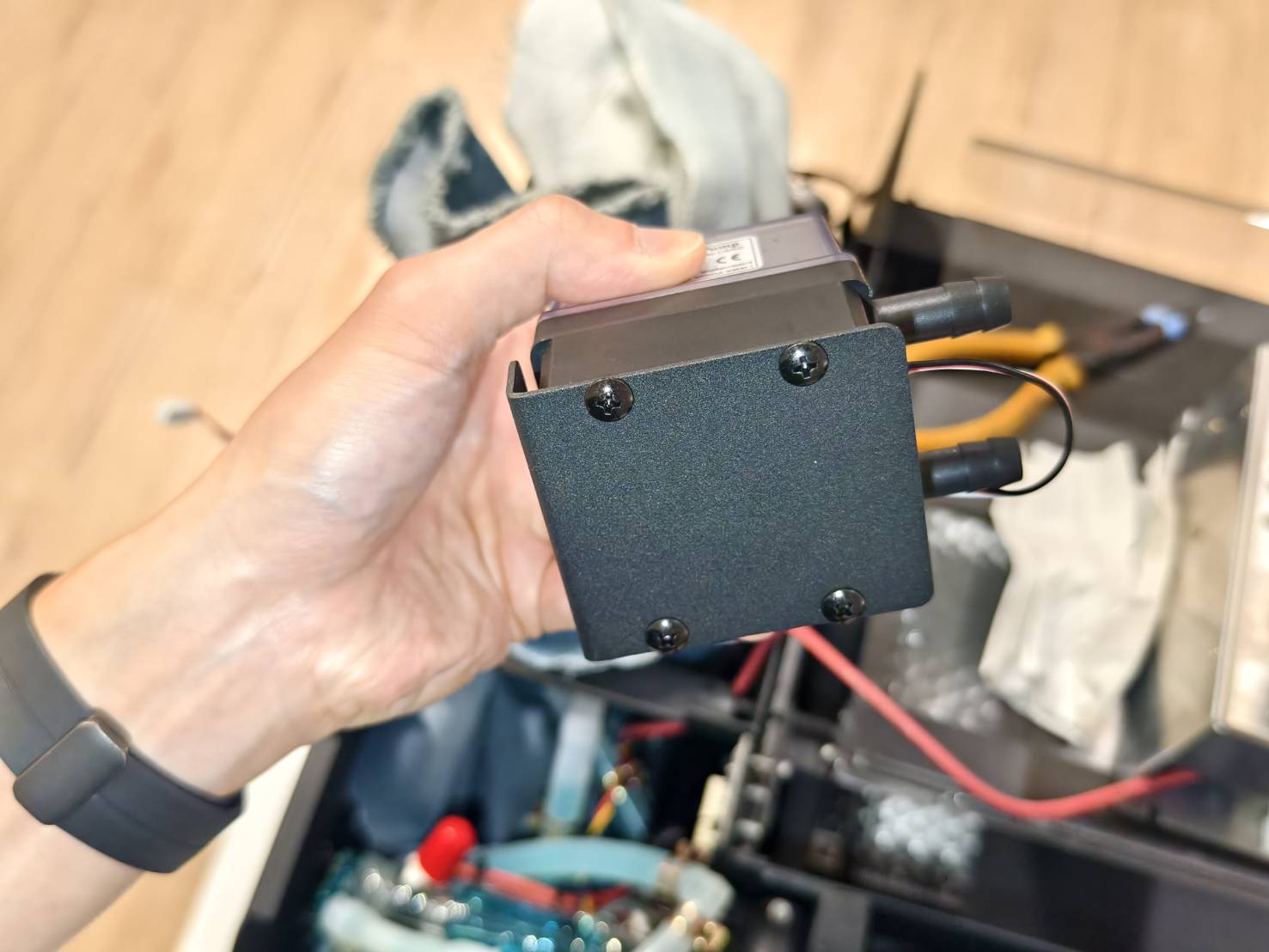

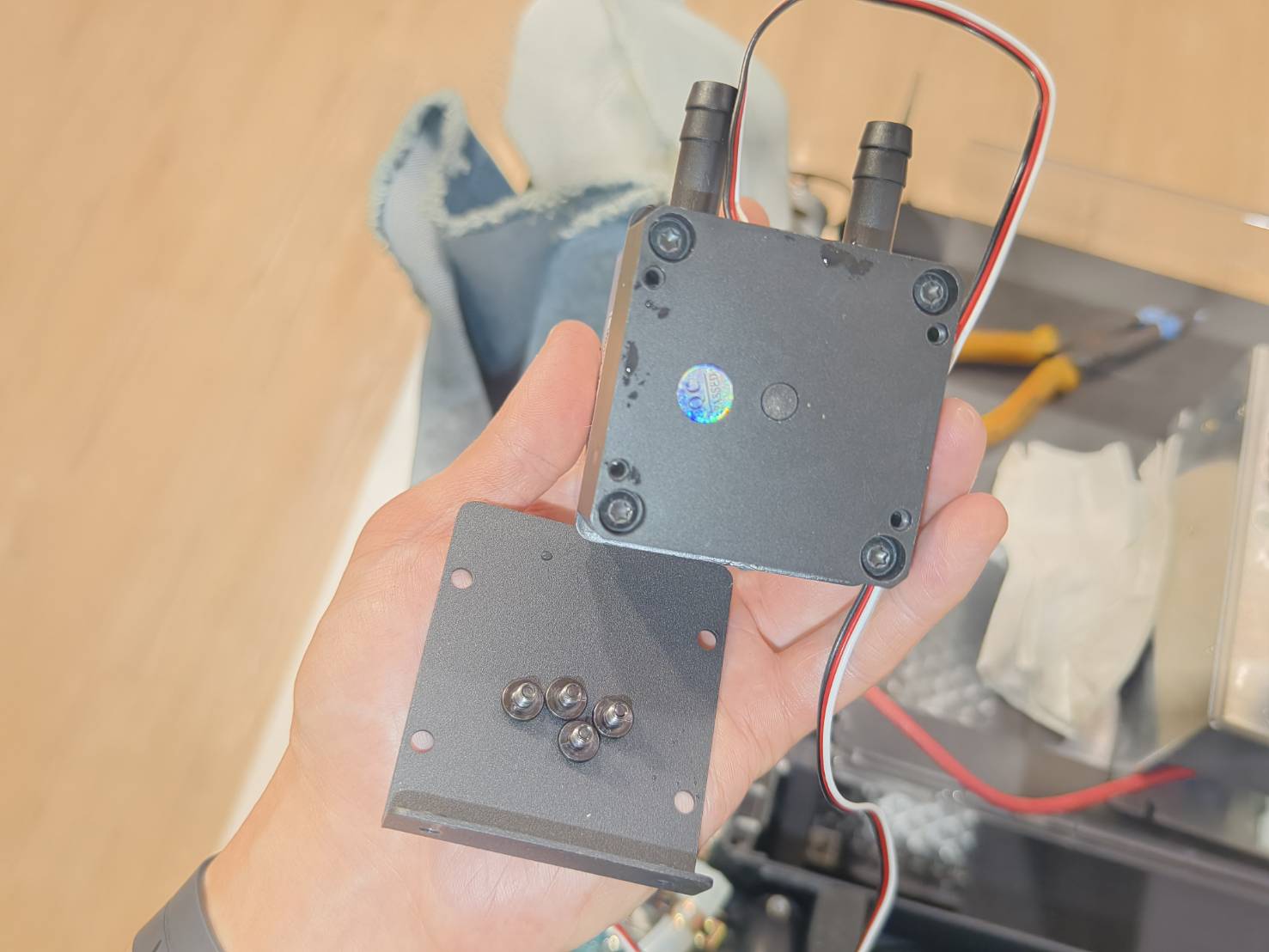

• ポンプから台座を取り外します。



ステップ 12

台座を 新しい ウォーターポンプに取り付けます。

ステップ 13

• 新しいウォーターポンプにウォーターホースを接続します。

• 動画のようにウォーターホースが曲がっている場合は、ウォーターホースをねじってまっすぐにしてください。

ステップ 14

• ウエスを取り除き、ウォーターポンプをフレームにネジで固定します。

• ポンプのケーブルをメインボードに接続します。

ステップ 15

レーザー電源を所定の位置に配置します。

ステップ 16

4本のネジで電源を固定します。

ステップ 17

ケーブルをレーザー電源に接続します。

ステップ 18

Type-Cケーブルをメインボードに接続します。ケーブルの白い点が下向きになっていることを確認してください。

ステップ 19

フロントメタルカバーを再取り付けします。動画のように、Type-Cケーブルの白いドットが上向きになっていることを確認してください。

ステップ 20

システムに水を補充します。
[4-8 冷却水の交換]
