1. Beam Studioのデフォルトのパワーと速度設定で材料をカットできない。
2. 特定の領域で彫刻結果が薄くなり、全体的に不均一な仕上がりになる。
3. 材料の切断面が垂直ではなく、斜めに傾いている。

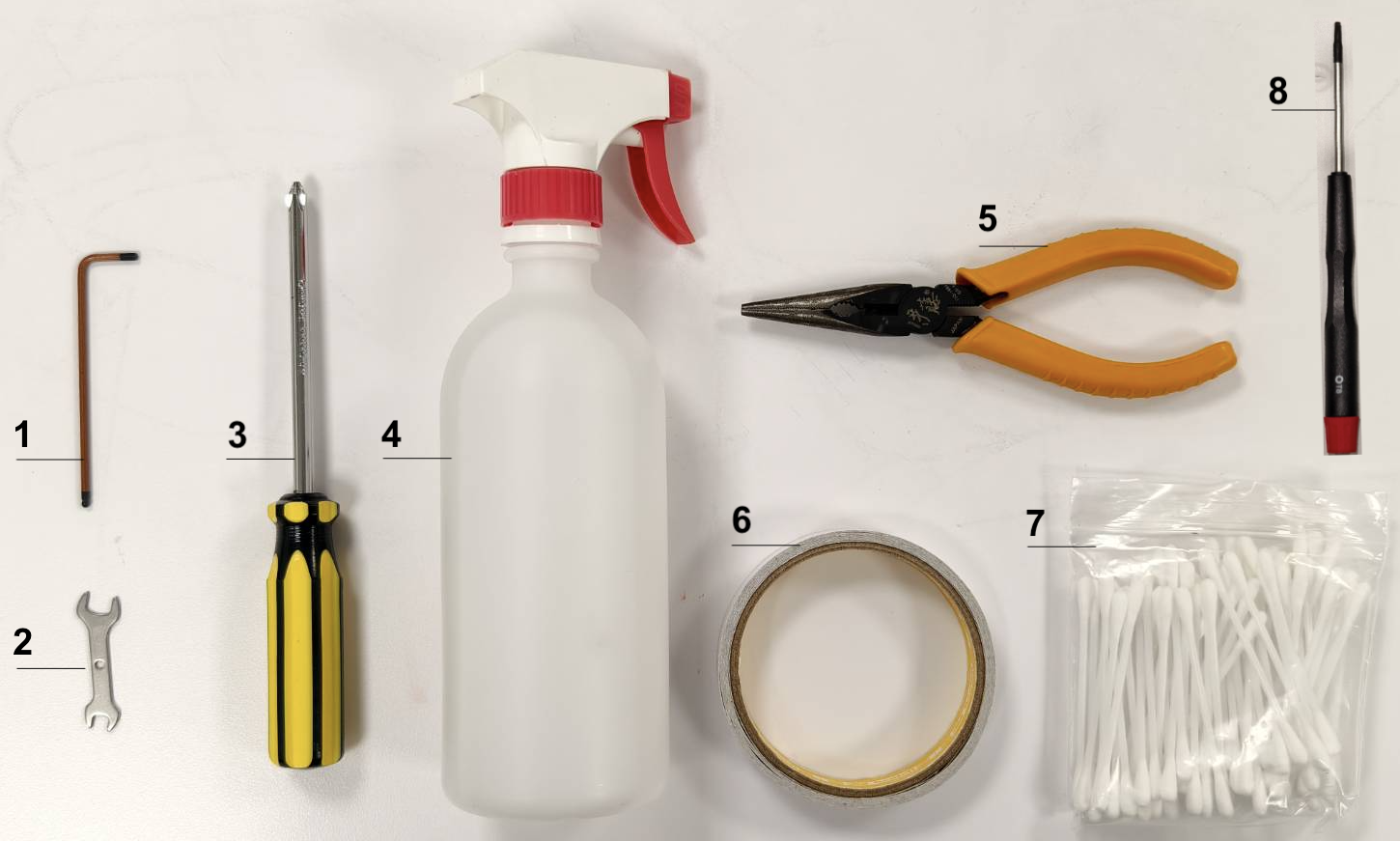

1. 2.5mm六角レンチ（アレンキー）
2. 両口スパナ
3. プラスドライバー
4. 除菌スプレー / アルコールスプレー
5. ペンチ
6. 両面テープ
7. 綿棒
8. T8トルクスドライバー

実際の手順：

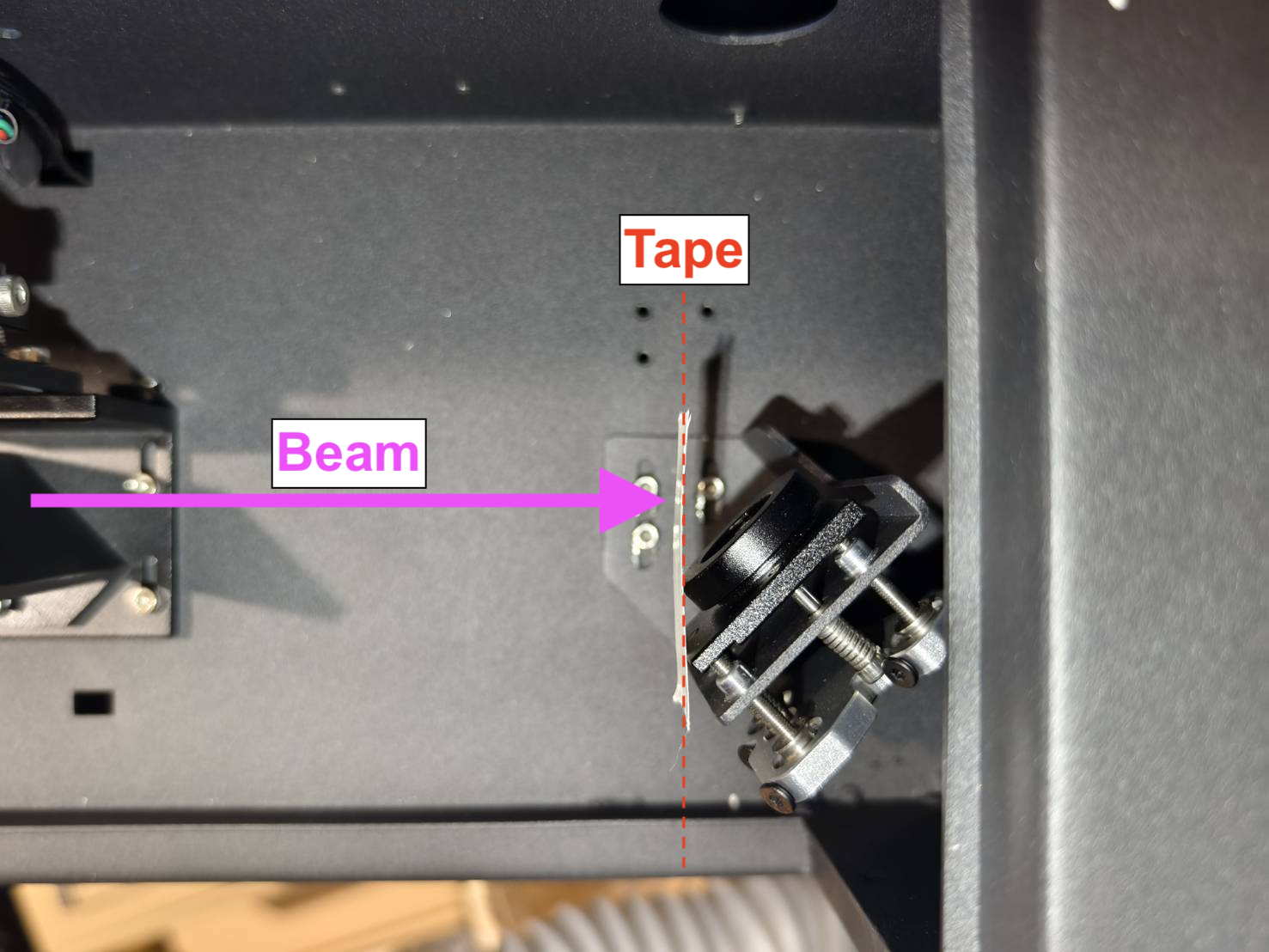

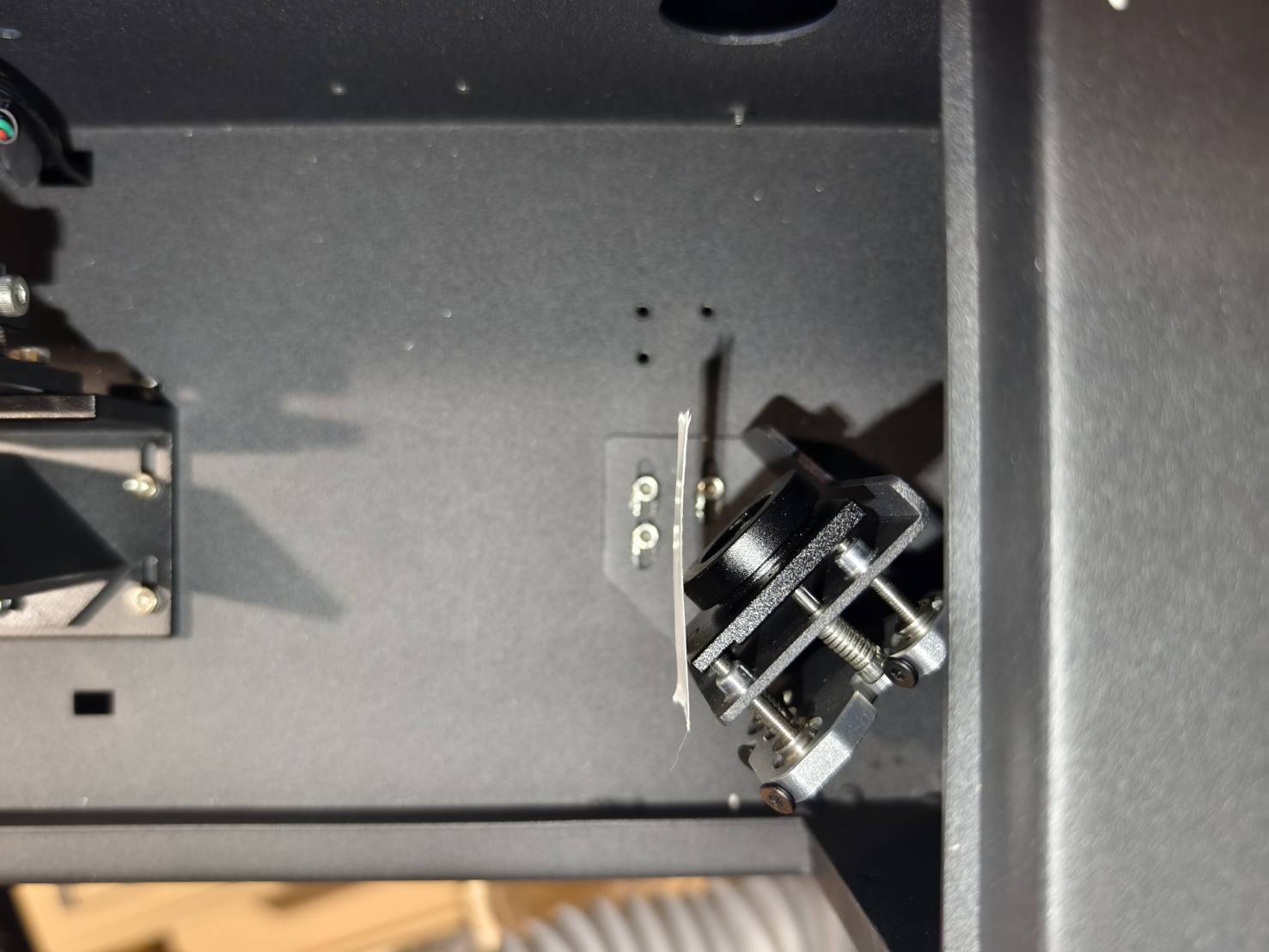

• テープを第1ミラーに貼り、ビームに対して90度の角度になっていることを確認します。

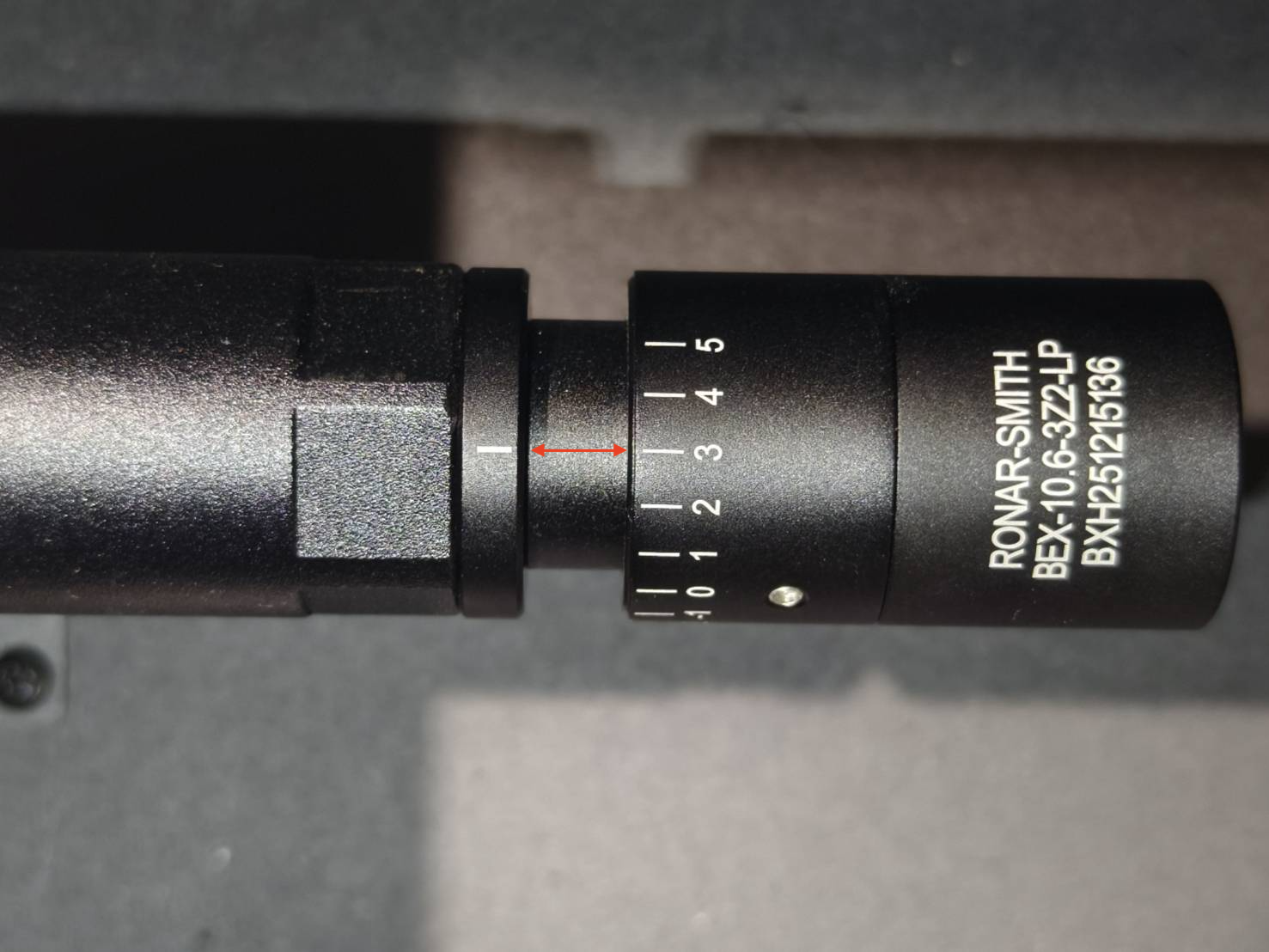

• ビームエキスパンダーをデフォルトの「3」に調整します。



• バックカバーを閉じてレーザーパルスを実行します。

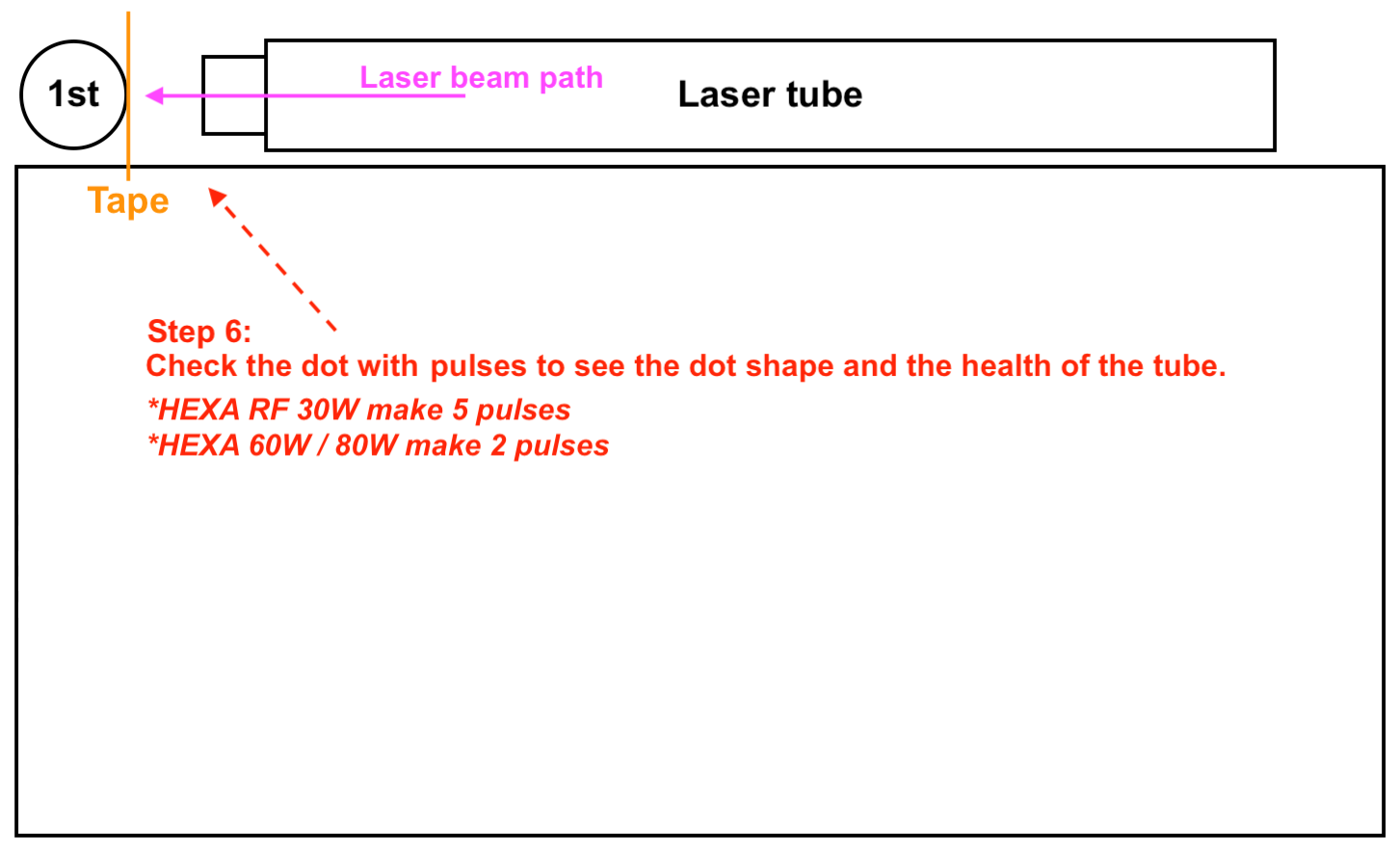

  HEXA RF 30Wの場合は、5パルスを実行してください。
  HEXA RF 60W/80Wの場合は、両面テープが発火するのを防ぐため、2パルスを実行してください。



• デモンストレーション

  (HEXA RF 30Wの場合は、5パルスを実行してください。HEXA RF 60W/80Wの場合は、両面テープが発火するのを防ぐため、2パルスを実行してください。)



• 結果を確認してください。

  テープテスト結果の例

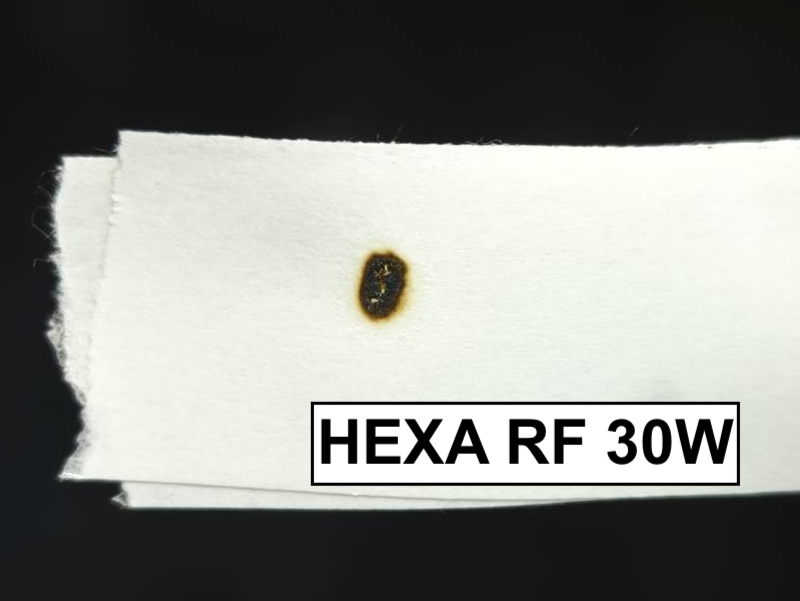

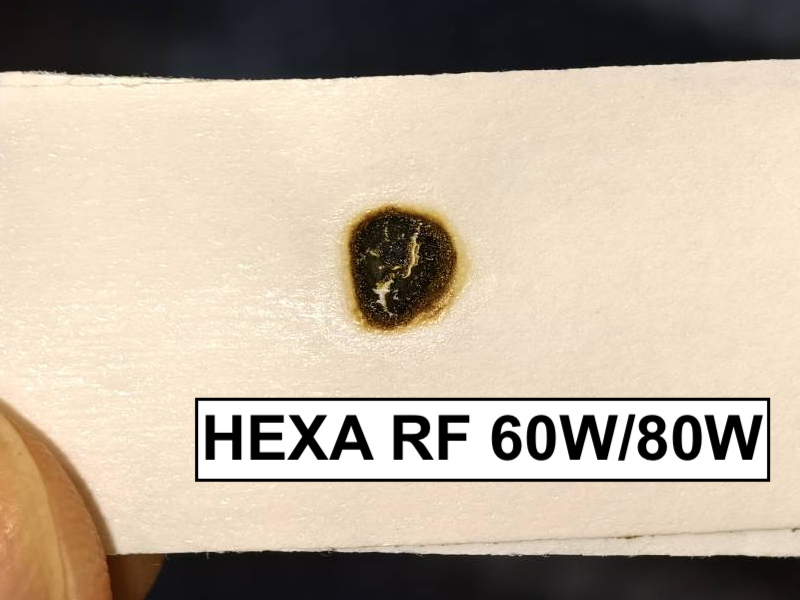

  良い例 - 円形で鮮明	悪い例 - 弱い、中空、または不規則

• 良好な結果 >> ステップ7

• 不良な結果、またはマークなし >> カスタマーサービスへお問い合わせ
  • 考えられる原因：
    • レーザー管が損傷しており、交換が必要です。
    • レーザー電源が損傷しており、交換が必要です。

1. ドアカバーを開けてください。

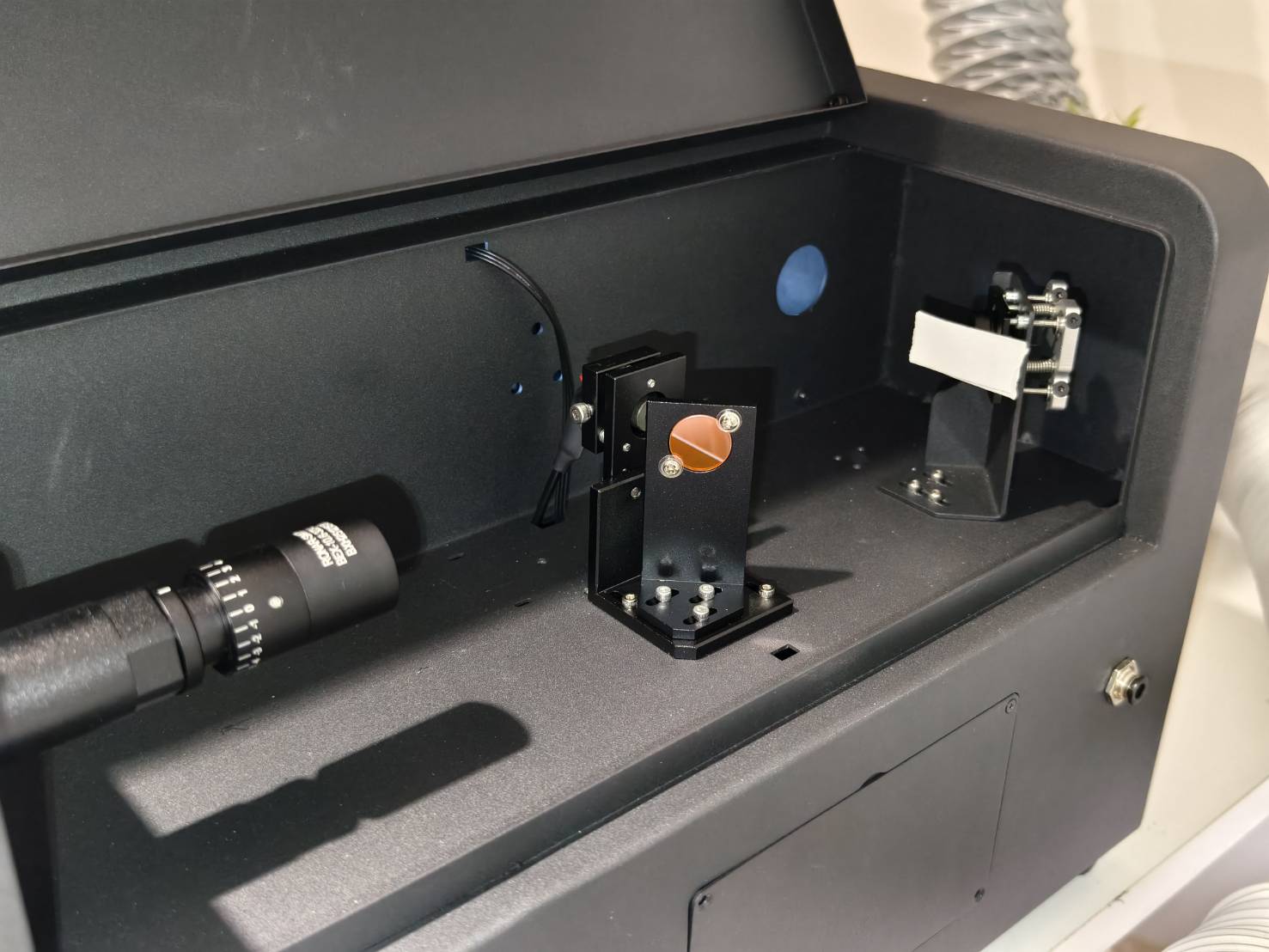

2. 第3ミラーの入口に両面テープを2枚重ねて貼り付けてください。
3. アクションモードに移動し、「モーター」をタップしてください（モーターを解放するため）。
4. レーザーヘッドを右下隅に移動してください。
5. 赤色レーザーがオンになっていることを確認してください。
6. ドアカバーを閉じてください。
7. 2～3回パルスを実行してください。（RF 30W x 3、RF 60W/80W x 2）
8. 赤色レーザーの点と焼け跡が重なっているか確認してください。
9. 必要に応じて赤色レーザーを調整してください。

正しい例 - 重なっている	誤った例 - 重なっていない

注意：
赤い点がテープ上に落ちない場合、赤色レーザーの光路がずれすぎています。
第2ミラーで見つかる可能性があります。赤い点をミラーの反射面に移動してください。

赤色レーザーが見つからない場合は、赤色レーザーポインターが故障しているか、大きくずれています。こちらの link で赤色レーザーを再校正してください。

ステップ概要：

実際の手順：

1. テープを取り外し、第2ミラーに新しい両面テープを2層重ねて貼り付けてください。
2. レーザーヘッドを左上隅に移動してください。
3. ドアカバーを閉じて2～3回パルスを実行してください。（RF 30W x 3、RF 60W/80W x 2）
4. 赤色レーザーと焼け跡が重なっているか目視で確認してください。

正しい例 - 重なっている

誤った例 - 重なっていない

• 良好な結果 - 重なっている >> ステップ 9

• 不良な結果 - 重なっていません >> ステップ 8.1

• ネジ固定剤を正しく緩める方法： まず、ネジにアルコールをスプレーしてゲルや接着剤を溶解させ、数秒待ってから、T8ドライバーを使用して3本のネジを緩めることで、固定剤を除去できます。



• デモンストレーション （動画内のネジは撮影前に緩められていることにご注意ください。）

• レーザースポットの位置と、調整が必要なネジおよび方向を確認してください。

  以下の例を参照して、番号と対応する調整方法を確認してください：


• #1の場合：
  赤色レーザードットを 右下 に移動させて重ねる必要があります。
  左上のネジを時計回りに回す必要があります。 下の写真を参照してください。




  #2の場合：
  赤色レーザードットを真下に移動させて重ねる必要があります。
  左下のネジを反時計回りに回す必要があります。 下の写真を参照してください。





  #3の場合：
  赤色レーザードットを最初に下に移動させてから、左に移動させて重ねる必要があります。
  左下のネジを反時計回りに回してドットを下に移動させます。
  右上のネジを時計回りに回してドットを左に移動させます。
  下の写真を参照してください。




  #4の場合：
  赤色レーザードットを右に移動させて重ねる必要があります。
  右上のネジを反時計回りに回す必要があります。 下の写真を参照してください。





  #5の場合：
  赤いレーザードットを左に移動させて重ね合わせる必要があります。
  右上のネジを時計回りに回す必要があります。 下の写真を参照してください。





  #6の場合：
  赤いレーザードットを最初に右に移動させ、次に上に移動させて重ね合わせる必要があります。
  右上のネジを反時計回りに回してドットを右に移動させます。
  左下のネジを時計回りに回してドットを上に移動させます。
  下の写真を参照してください。




  #7の場合：
  赤いレーザードットを真上に移動させて重ね合わせる必要があります。
  左下のネジを時計回りに回す必要があります。 下の写真を参照してください。




  #8の場合：
  赤いレーザードットを左上に移動させて重ね合わせる必要があります。
  左上のネジを反時計回りに回す必要があります。 下の写真を参照してください。



• ネジの調整後、固定具（マウント）を再度取り付けてください。

ステップ概要：

実際の手順：

1. テープを取り外し、第3ミラーの入口に新しい両面テープを2層重ねて貼り付けます。
2. レーザーヘッドを左中央の位置に移動させます。
3. ドアカバーを閉じて2～3回パルスを実行してください。（RF 30W x 3、RF 60W/80W x 2）
4. 赤色レーザーと焼け跡が重なっているか目視で確認してください。

正しい例 - 重なっている

誤った例 - 重なっていない

• 良好な結果 - 重なっている >> ステップ10

• 不良な結果 - 重なっていません >> ステップ9.1

• 第2ミラーには3つのネジがあり、時計回りまたは反時計回りに回すことでビーム経路が変わります。


• まず、ナットにアルコールをスプレーしてゲルまたは接着剤を溶解し、数秒待ってから、T8ドライバーを使用して3つのネジを取り外すと、固定具を除去できます。

• デモンストレーション

• レーザースポットの位置と、調整が必要なネジおよび方向を確認してください。
  下の写真を参照して、お使いの赤色レーザードットの位置に類似した番号を見つけてください。



• #1の場合：
  赤色レーザードットを右下に移動させて重ね合わせる必要があります。
  右下のネジを反時計回りに回す必要があります。
  下の写真を参照してください。





  #2の場合：
  赤色レーザードットを真下に移動させて重ねる必要があります。
  右上のネジを時計回りに回す必要があります。 下の写真を参照してください。





  #3の場合：
  赤色レーザードットを最初に下に移動させてから、左に移動させて重ねる必要があります。
  ドットを下に移動させるには、右上のネジを時計回りに回す必要があります。
  ドットを左に移動させるには、左下のネジを反時計回りに回す必要があります。
  下の写真を参照してください。





  #4の場合：
  赤色レーザードットを右に移動させて重ねる必要があります。
  左下のネジを時計回りに回す必要があります。 下の写真を参照してください。




  #5の場合：
  赤いレーザードットを左に移動させて重ね合わせる必要があります。
  左下のネジを反時計回りに回す必要があります。
  下の写真を参照してください。





  #6の場合：
  赤いレーザードットを最初に右に移動させ、次に上に移動させて重ね合わせる必要があります。
  ドットを左に移動させるには、左上のネジを時計回りに回す必要があります。
  ドットを上に移動させるには、右下のネジを反時計回りに回す必要があります。
  下の写真を参照してください。





  #7の場合：
  赤いレーザードットを真上に移動させて重ね合わせる必要があります。
  ドットを上に移動させるには、右下のネジを反時計回りに回す必要があります。 下の写真を参照してください。





  #8の場合：
  赤いレーザードットを左上に移動させて重ね合わせる必要があります。
  右上のネジを時計回りに回す必要があります。 下の写真を参照してください。





• ネジの調整後、固定具（マウント）を再度取り付けてください。

• 以下を使用してください link ファイルをダウンロードし、3mm透明アクリル板に彫刻/カットしてください。


• ツールの円は、下の画像の入口と一致します。

• お使いの機器が作業台の全領域をカットできない場合は、仮のツールを作成する必要があります。
  透明テープを使用し、粘着部分を覆うように折り曲げてください。
  下図のように2本の線を描いてください。


• テープ上の線の交点が円形入口の中心となります。
  （テープ上の線を位置合わせするために、下の赤い点で示すように2つのマークを付けることを推奨します。）


• ツールの準備ができたら、レーザーヘッドを中央位置に移動させます。



• ツールを使用して垂直アライメントを確認します。
  ツールの円またはマークを入口に合わせ、赤色レーザードットの位置を確認します。

  アクリル
  正しい例		間違った例

  テープ
  正しい - 中央に配置	間違い - 中央に配置されていません

• 正しい結果 >> ステップ 11

• 不良な結果 >> ステップ 10.1

• これら4本のネジを少し緩めます。完全に取り外したり、緩めすぎたりしないでください。

  • ネジを緩めた後、レーザーヘッドを内側または外側に押すことができます。
    • 外側に押す：



    • 内側に押す：



• レーザーヘッドを移動した後、ネジを再度締めます。



• 実行してください カメラキャリブレーション をBeam Studioで行います。
  （これは、すべての光路調整を完了した後の最終ステップとして実行できます。）


• レーザーヘッドを中央位置に移動します。



• ツールを使用して水平アライメントを確認します。
  ツールの円またはマークを入口に合わせ、赤色レーザードットの位置を確認します。

  アクリル
  正しい - 中央に配置		許容範囲 - 上部	不良 - 下部

  テープ
  正しい - 中央に配置	許容範囲 - 上部	不良 - 下部

• 良好または許容可能な結果 >> ステップ12

• 不良な結果 >> カスタマーサービスへお問い合わせ
  • 考えられる原因：レーザービームの角度がずれすぎており、上方向への調整または交換が必要です。

• レーザーヘッドを作業プラットフォームの中央に移動し、ノズル先端の下に紙を置きます。
  紙とノズル先端の距離が約5mm～10mmになるように作業プラットフォームの高さを調整します。



• 下図のように、焦点の合った赤いレーザースポットまたは赤い光が見えるか確認します。


  良好な結果 - 中央に位置	不良な結果 - スポットなし	不良な結果 - 中央にない

• 正しい結果 >> ステップ13

• 不良な結果 >> ステップ12.1

• このステップでは、第3ミラーのネジを調整して 垂直光路を補正する 方法を説明します（第3ミラーから作業台まで）。 第3ミラーのネジを調整して垂直ビーム光路を補正してください。
  第3ミラーには3本のネジがあり、時計回りまたは反時計回りに回転させると垂直ビーム光路が変化し、テープ上の小さなスポットの位置が変わります。


• ナットを正しく緩める方法を習得してください。
  ペンチでネジを保持し、両口スパナを使用して反時計回りに回転させてナットを緩めてください。


• レーザースポットの位置はどのように判断しますか？
  集光されたスポットが見えない場合は、赤色光を観察してください。光が強い領域がレーザースポットの位置です。

  例

  画像に示すように、光が強い部分はレーザースポットが左下にあることを示しています。

  レーザースポットを中心に移動させるには、上方向と右方向への移動が必要なため、右上のネジを時計回りに回転させることを推奨します。

  デモンストレーション

• ネジ調整後は、必ず 締め付けてください ナットを 時計回り.


• 調整完了、問題なし >> ステップ13

• どのように調整してもレーザースポットが現れない、または中央に合わせることができない >>
  • 高度な調整には以下のリンクを使用してください。
    >> 高度な光路調整
  • 高度な調整後、 ステップ12.1 に戻って赤色ドットの調整を行ってください。

• レーザーヘッドを作業台の右下角に移動し、ノズル先端の下に紙を配置します。
  紙とノズル先端の距離が約5mm～10mmになるように作業プラットフォームの高さを調整します。



• 下図のように、焦点の合った赤いレーザースポットまたは赤い光が見えるか確認します。


  良好な結果 - 中央に位置	不良な結果 - スポットなし	不良な結果 - 中央にない

• 正しい結果 >> ステップ14

• 不良な結果 >> ステップ13.1

• このステップでは、第3ミラーのネジを調整して 垂直光路を補正する 方法を説明します（第3ミラーから作業台まで）。 第3ミラーのネジを調整して垂直ビーム光路を補正してください。
  第3ミラーには3本のネジがあり、時計回りまたは反時計回りに回転させると垂直ビーム光路が変化し、テープ上の小さなスポットの位置が変わります。


• ナットを正しく緩める方法を習得してください。
  ペンチでネジを保持し、両口スパナを使用して反時計回りに回転させてナットを緩めてください。


• レーザースポットの位置はどのように判断しますか？
  集光されたスポットが見えない場合は、赤色光を観察してください。光が強い領域がレーザースポットの位置です。

  例

  画像に示すように、光が強い部分はレーザースポットが左下にあることを示しています。

  レーザースポットを中心に移動させるには、上方向と右方向への移動が必要なため、右上のネジを時計回りに回転させることを推奨します。

  デモンストレーション

• ネジ調整後は、必ず 締め付けてください ナットを 時計回り.



• 調整完了、問題なし >> ステップ14

• どのように調整してもレーザースポットが現れない、または中央に合わせることができない >>
  • に戻り ステップ12.1 レーザースポットが作業台の中心に正確に位置していることを確認してください。
  • 調整後、直接 ステップ14.

• ステップ概要 - 中心




• デモンストレーション

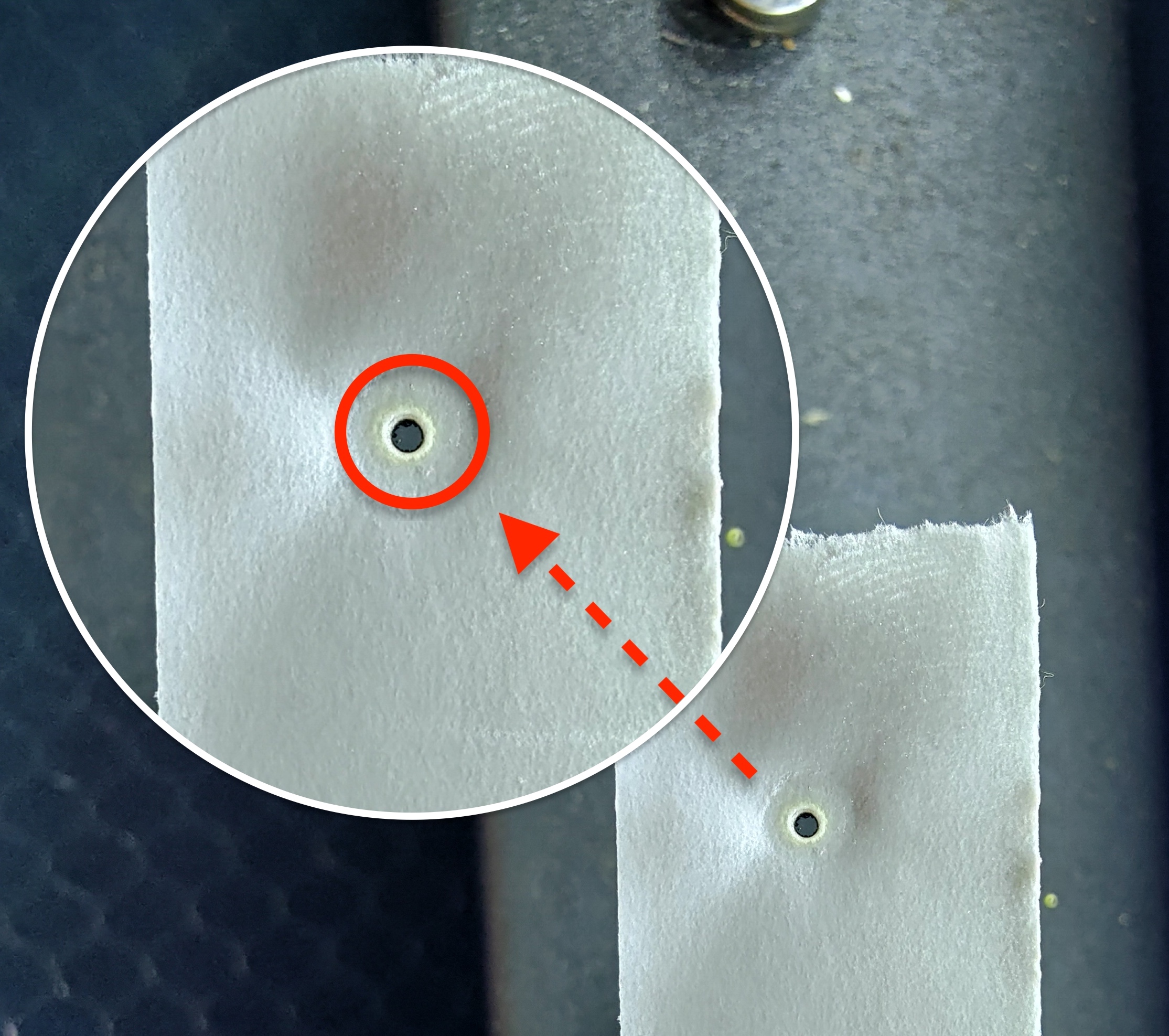

• ノズル先端に単層テープを貼り、レーザーヘッドを作業台の中心に移動し、ドアカバーを閉じて、1パルス照射します。
  • テープを取り外し、レーザースポットが円形かどうか確認します。
  •

  • 許容例 - 円形だがわずかに中心からずれている：

  • 不良例 - 円形でない：




• 良好または許容可能な結果 >> ステップ15

• 不良な結果 >> ステップ14.1

• 焼け跡が全くない >> 高度な光路調整
  • 高度な調整後、 ステップ14 レーザースポットを再度確認してください。

• 垂直スポットの位置を確認し、調整すべき対応するネジと方向を特定します。まず、スポットが移動可能な全範囲を理解する必要があります。
  実際、この範囲はノズル先端の面積と同一です。テープ上のくぼみがこの範囲を表しています。

• 次に、垂直スポット位置に類似した番号を見つけてください。
• 図解：
• 次に、ペンチでネジを保持し、両口スパナを使用してナットを反時計回りに回して緩めます。
  ペンチでネジを保持し、両口スパナを使用して反時計回りに回転させてナットを緩めてください。



• ネジを調整した後は、新しいテープを貼り付けて再度パルスを実行し、スポットの位置を確認する必要があります。




• デモンストレーション：



• この方法が難しい場合は、赤色ポインターを使用して実際のCO2光路の位置を大まかに把握してから、パルスを実行することができます。



• ネジ調整後は、必ず 締め付けてください ナットを 時計回り.


ステップ概要 - 右下

• ノズル先端に単層テープを貼り付け、レーザーヘッドを作業台の右下隅に移動させ、ドアカバーを閉じて、パルスを1回照射します。



• デモンストレーション

• ノズル先端に単層テープを貼り、レーザーヘッドを作業台の中心に移動し、ドアカバーを閉じて、1パルス照射します。
  • テープを取り外し、レーザースポットが円形かどうか確認します。
  •

  • 許容例 - 円形だがわずかに中心からずれている：

  • 不良例 - 円形でない：




• 良好または許容可能な結果 >> 調整完了！（レーザーヘッドが ステップ 10.1で調整された場合は、必ず カメラキャリブレーション)

• 不良な結果 >> ステップ15.1

• 焼け跡が全くない >> 高度な光路調整
  • 高度な調整後、 ステップ14 レーザースポットを再度確認してください。

• 垂直スポットの位置を確認し、調整すべき対応するネジと方向を特定します。まず、スポットが移動可能な全範囲を理解する必要があります。
  実際、この範囲はノズル先端の面積と同一です。テープ上のくぼみがこの範囲を表しています。

• 次に、垂直スポットの位置に類似した番号を見つけてください。
• 図解：
• 次に、ペンチでネジを保持し、両口スパナを使用してナットを反時計回りに回して緩めます。
  ペンチでネジを保持し、両口スパナを使用して反時計回りに回転させてナットを緩めてください。



• ネジを調整した後は、新しいテープを貼り付けて再度パルスを実行し、スポットの位置を確認する必要があります。




• デモンストレーション：



• この方法が難しい場合は、赤色ポインターを使用して実際のCO2光路の位置を大まかに把握してから、パルスを実行することができます。



• ネジ調整後は、必ず 締め付けてください ナットを 時計回り.


• 中心点を再確認 ステップ14 中心と右下を同時に中央に配置できない場合 >>

• 焼け跡のあるテープを回収（ステップ16） 以下の位置で焼け跡を回収してください。

• 赤色レーザーポインターに両面テープを貼り付け、ビームに対して90度の角度になるようにして、3パルス照射します。
  結果を紙に貼り付けて、位置をマークします。




• ミラーの位置とパルス回数を記録します（下図参照）


• 第1ミラーから第2ミラーまでのマークを回収します。 第2ミラーに両面テープを貼り、ビームに対して90度の角度になっていることを確認し、左上隅で2パルス照射し、左下隅でさらに2パルス照射します。



• ミラーの位置とパルス回数を記録します（下図参照）


• 第2ミラーから第3ミラーへの入口でマークを回収します。 第3ミラーに両面テープを貼り、ビームに対して90度の角度になっていることを確認し、左中央で2パルス照射し、右中央でさらに2パルス照射します。



• ミラーの位置とパルス回数を記録します（下図参照）


• ノズル先端の中央でマークを回収します。 ノズルの先端に片面テープを貼り、レーザーヘッドを作業台の中央に移動し、1パルス照射します。 ノズル先端の右下隅でマークを回収します。 ノズルの先端にテープを貼り、レーザーヘッドを作業台の右下隅に移動し、1パルス照射します。




• ミラーの位置とパルス回数を記録します（下図参照）


• 第3ミラーの入口で左上から右上へのマークを回収します。 ノズルの先端に片面テープを貼り、レーザーヘッドを作業台の中央に移動し、1パルス照射します。 ノズル先端の右下隅でマークを回収します。 第3ミラーに両面テープを貼り、ビームに対して90度の角度になっていることを確認し、左上側で2パルス照射し、右上側でさらに2パルス照射します。




• ミラーの位置とパルス回数を記録します（下図参照）


• 第3ミラーの入口で左下から右下へのマークを回収します。 第3ミラーに両面テープを貼り、ビームに対して90度の角度になっていることを確認し、左下側で2パルス照射し、右下側でさらに2パルス照射します。




• ミラーの位置とパルス回数を記録します（下図参照）


• 最後に、ノズル先端のスポットの接写写真を撮影します。 3番目のミラーに両面テープを貼り、ビームに対して90度の角度になるようにして、左下側に2パルス、右下側に2パルスを照射してください。




• ミラーの位置とパルス回数を記録します（下図参照）


• 最後に、ノズル先端のスポットをクローズアップで撮影してください。
