Print and Cut キャリブレーション

機能概要

次の場合は、このキャリブレーションを使用してください： Print and Cut の結果がずれている、または切断位置が元のデザインと一致しない。

ステップ 1

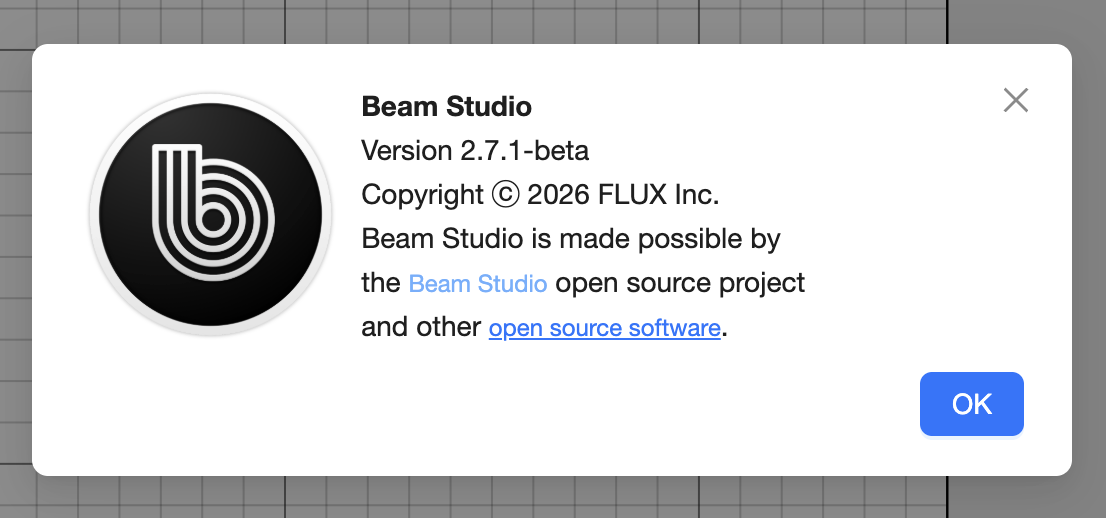

Beam Studio を 2.7.1 以降にアップデートします。

ステップ 2

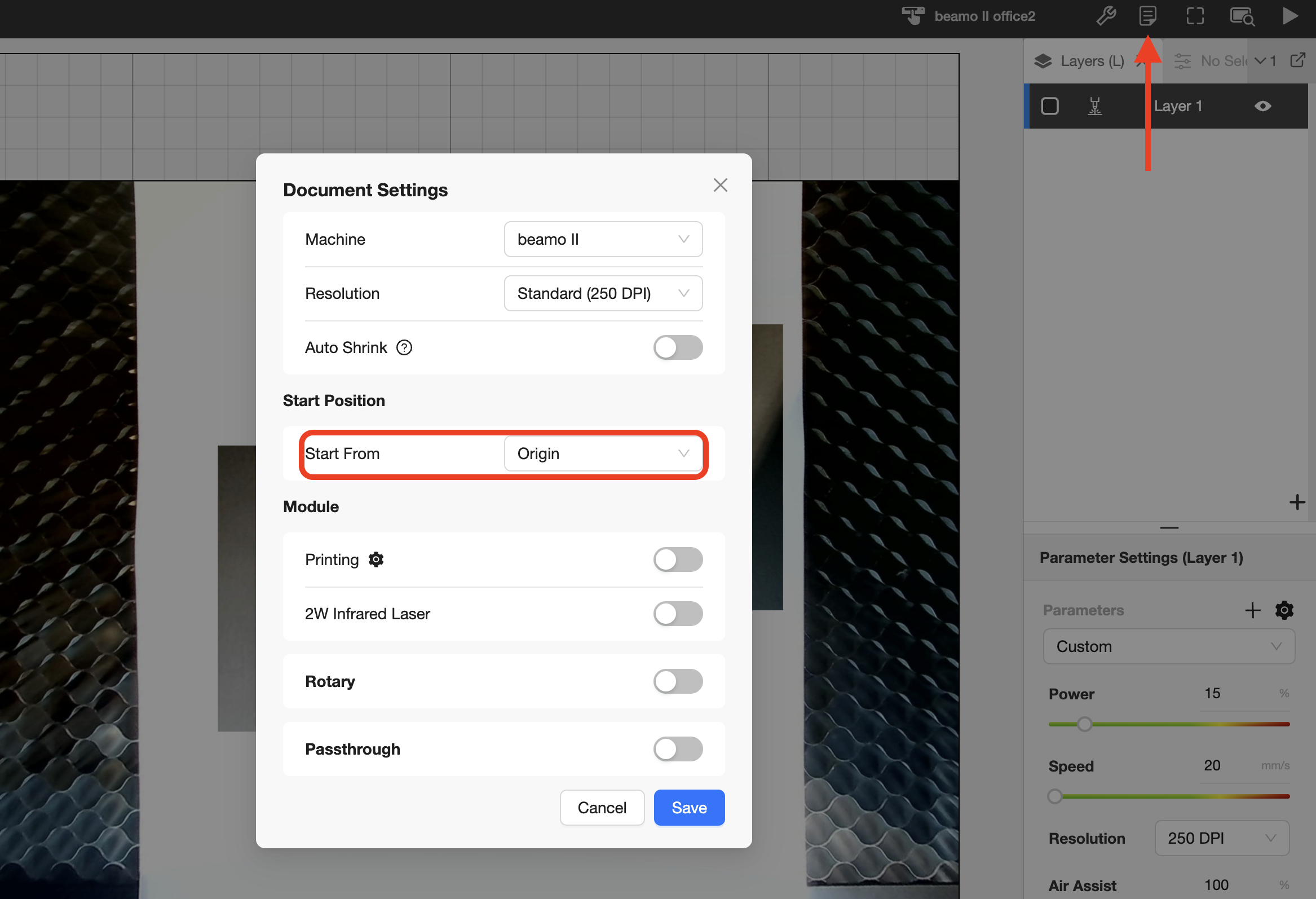

「ドキュメント設定」で、「開始位置」を「原点」に設定します。

ステップ 3

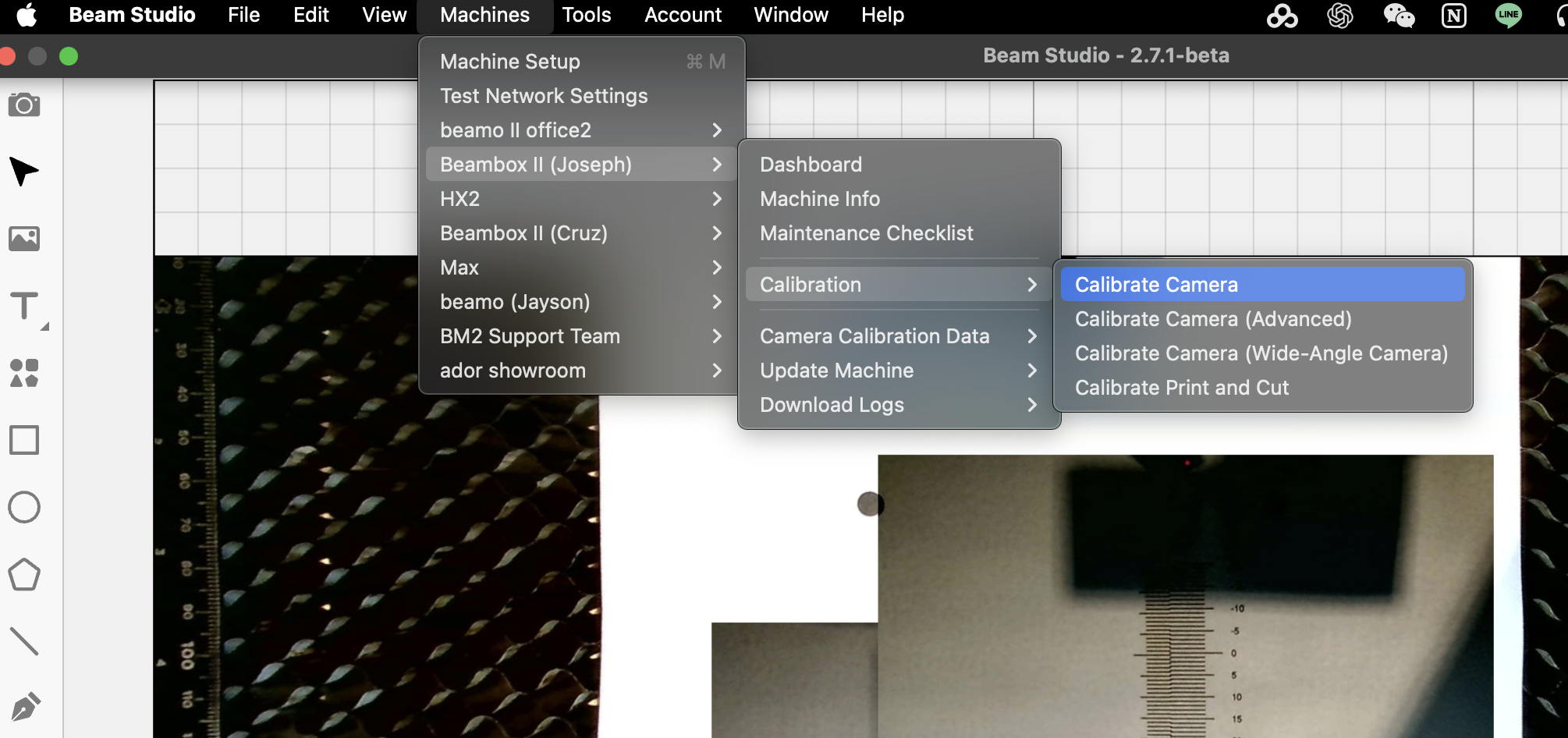

まず、お使いの機種で基本的なカメラキャリブレーションを実行し、その後の手順に従って処理を完了します。 (マシン >> マシン名 >> カメラをキャリブレーション)

ステップ 4

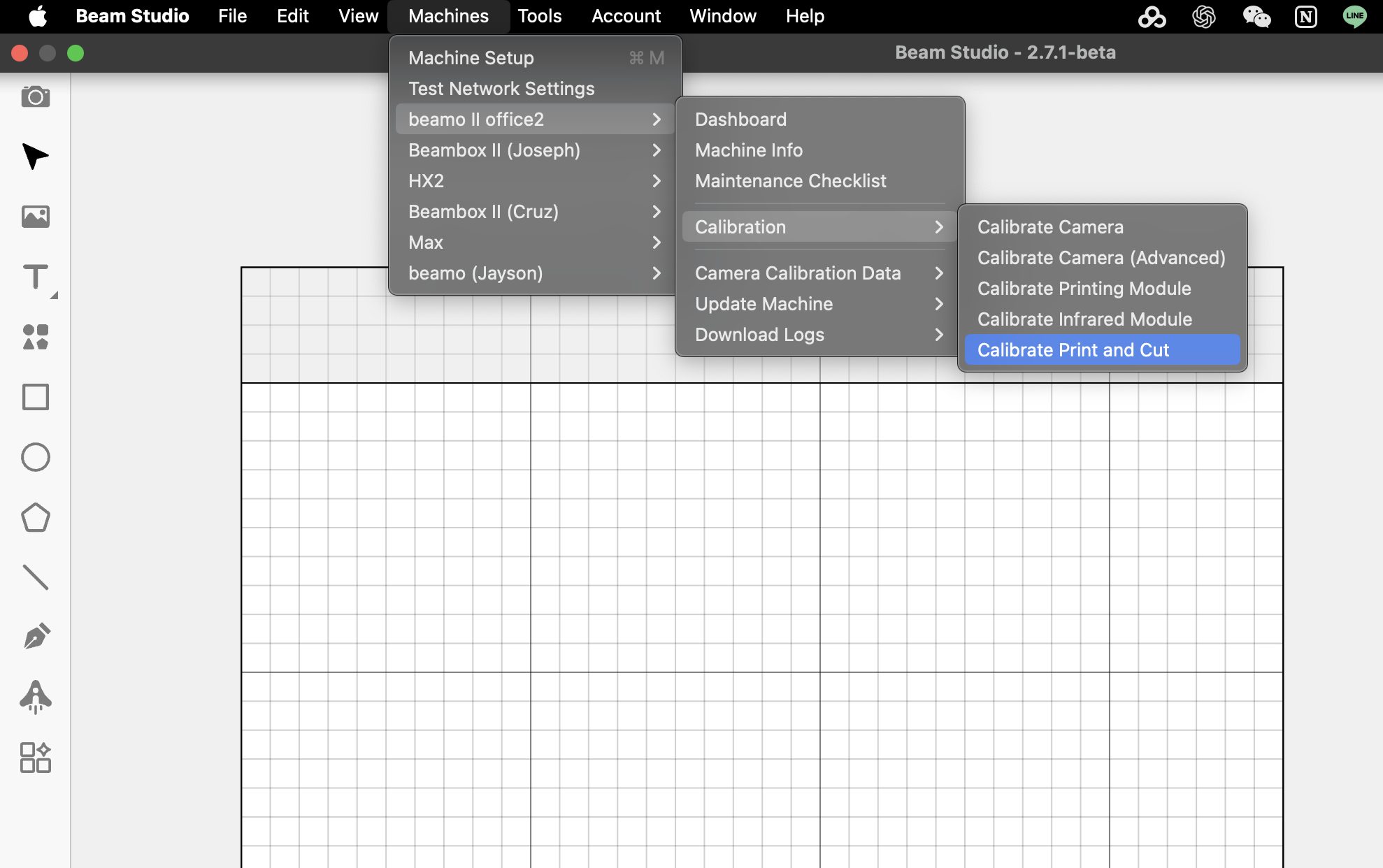

カメラキャリブレーション後、「Print and Cut キャリブレーション」を選択します。
(マシン >> マシン名 >> キャリブレーション >> Print and Cut をキャリブレーション)

ステップ 5

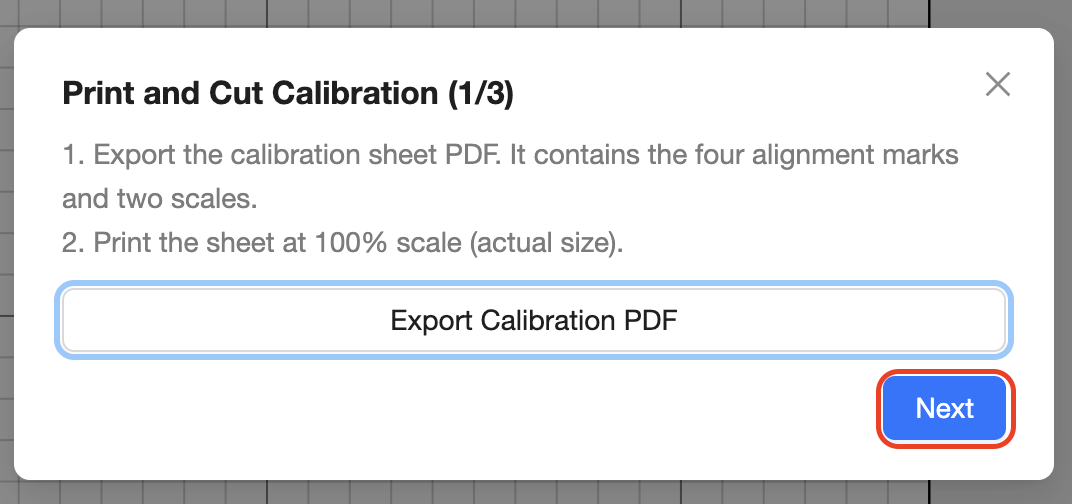

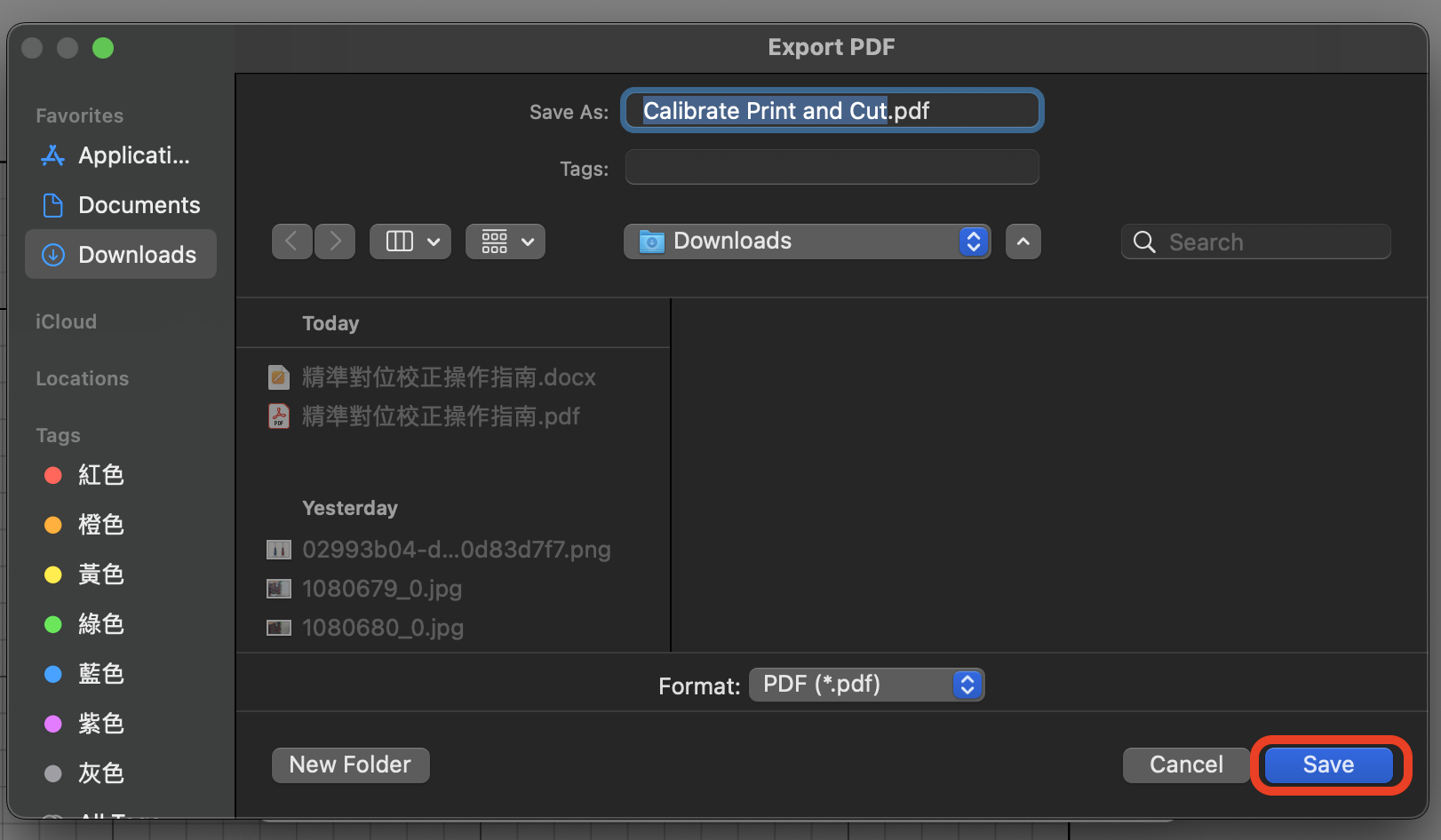

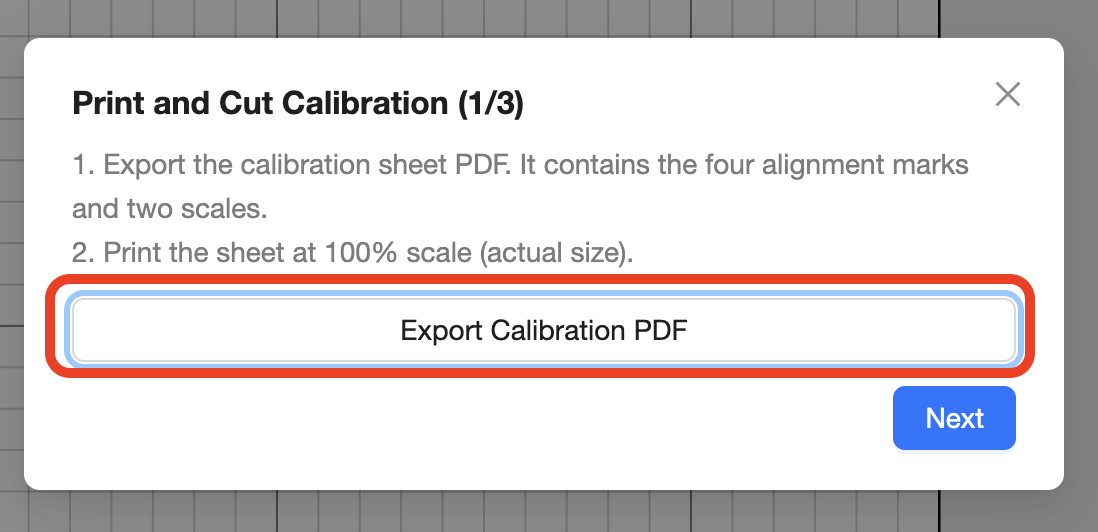

ソフトウェアの手順に従って、キャリブレーション用の PDF スケールファイルをエクスポートして保存します。

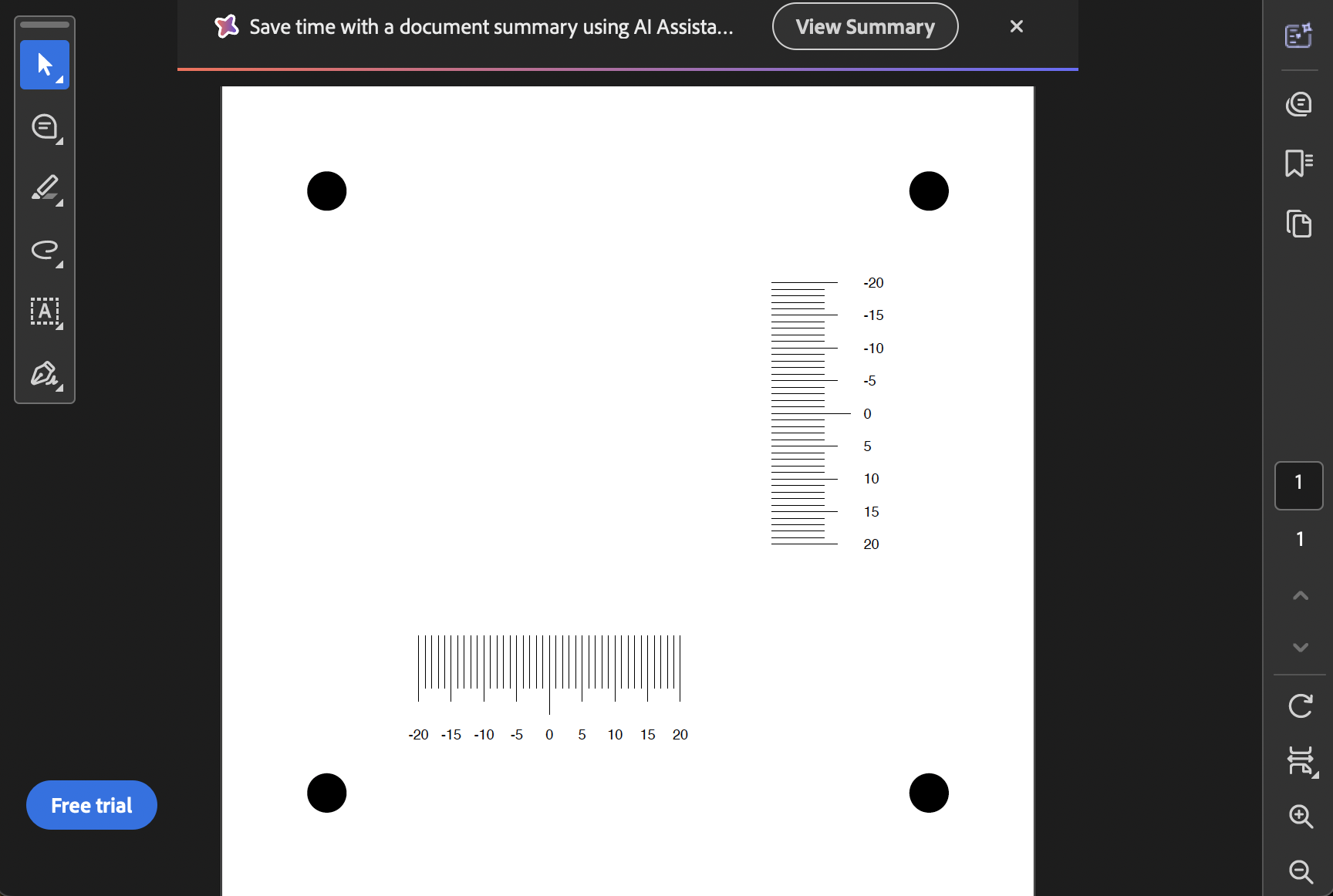

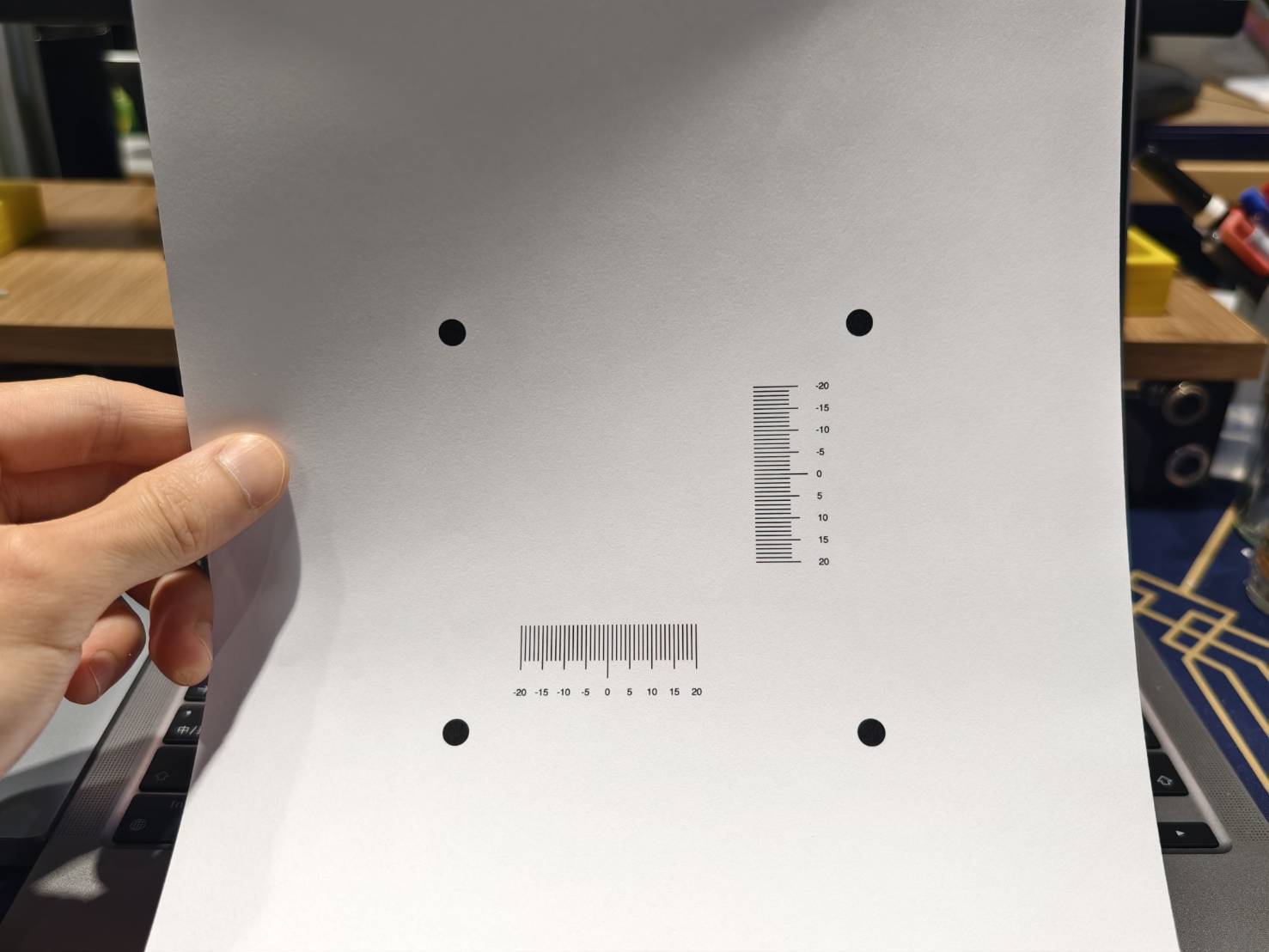

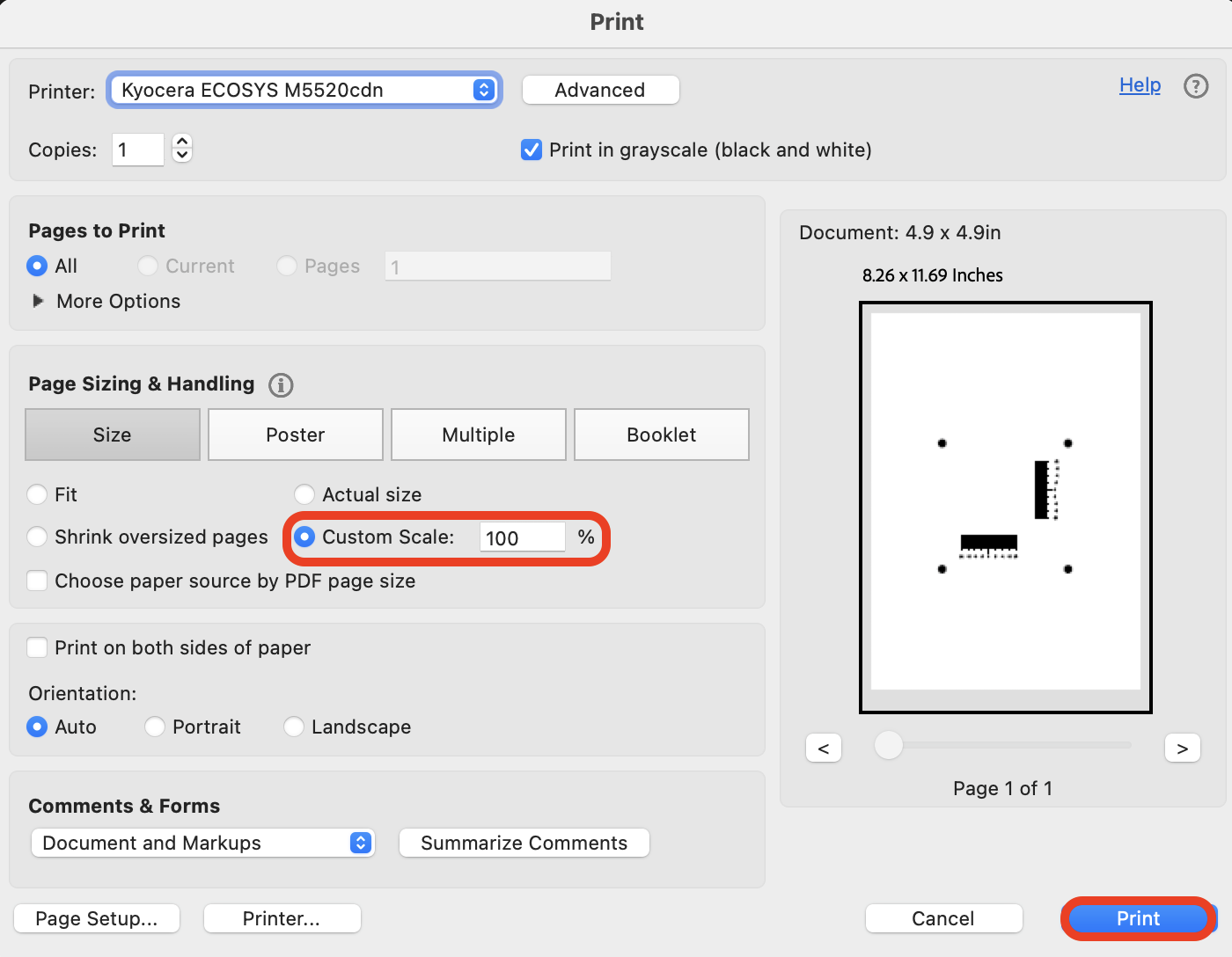

このファイルを印刷し、必ず「100% スケール」または「実際のサイズ」で印刷してください。

ステップ 6

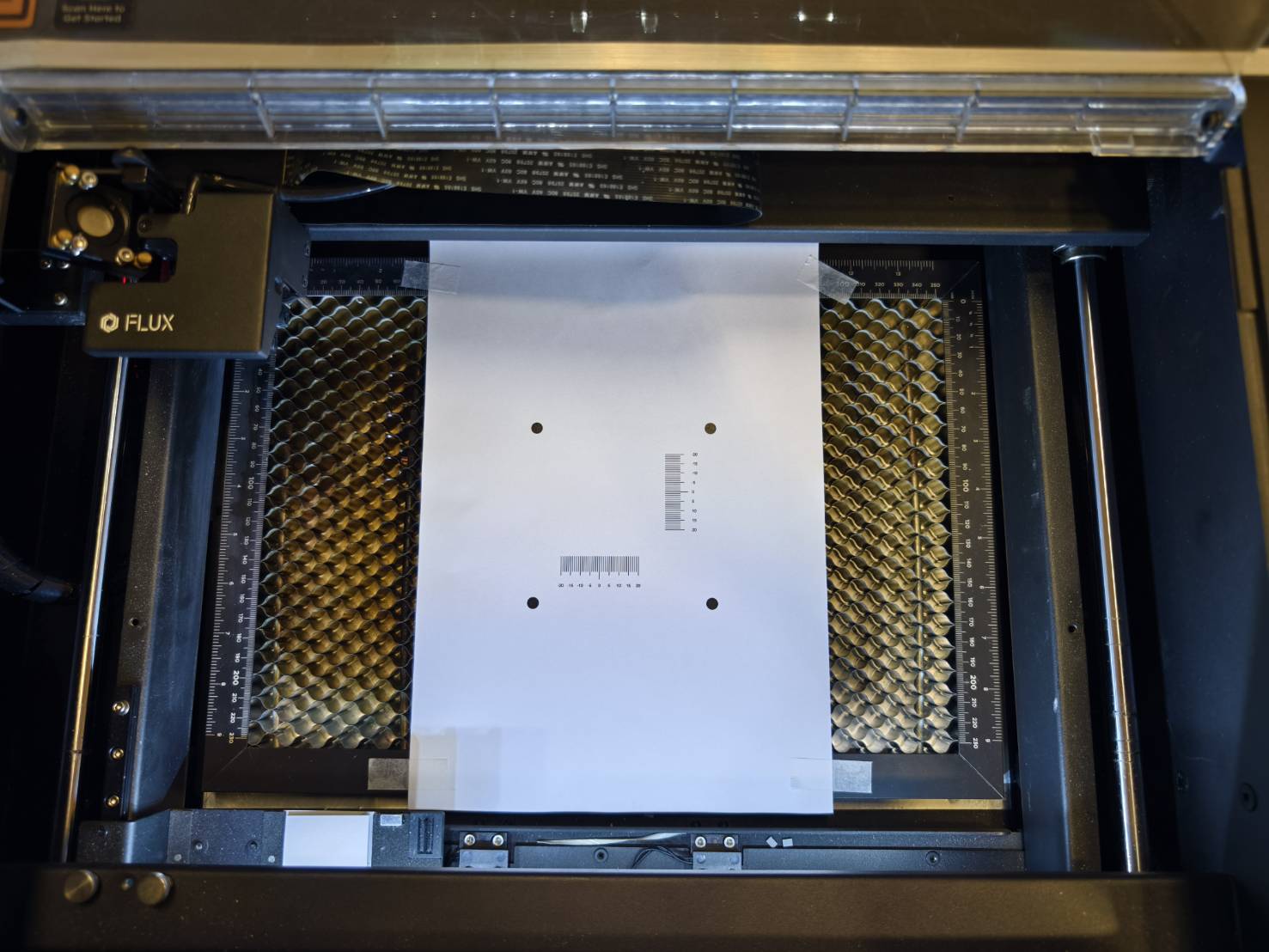

印刷した用紙を機械の作業エリア中央に置き、テープでハニカムに固定します。

用紙に焦点を合わせます。

ステップ 7

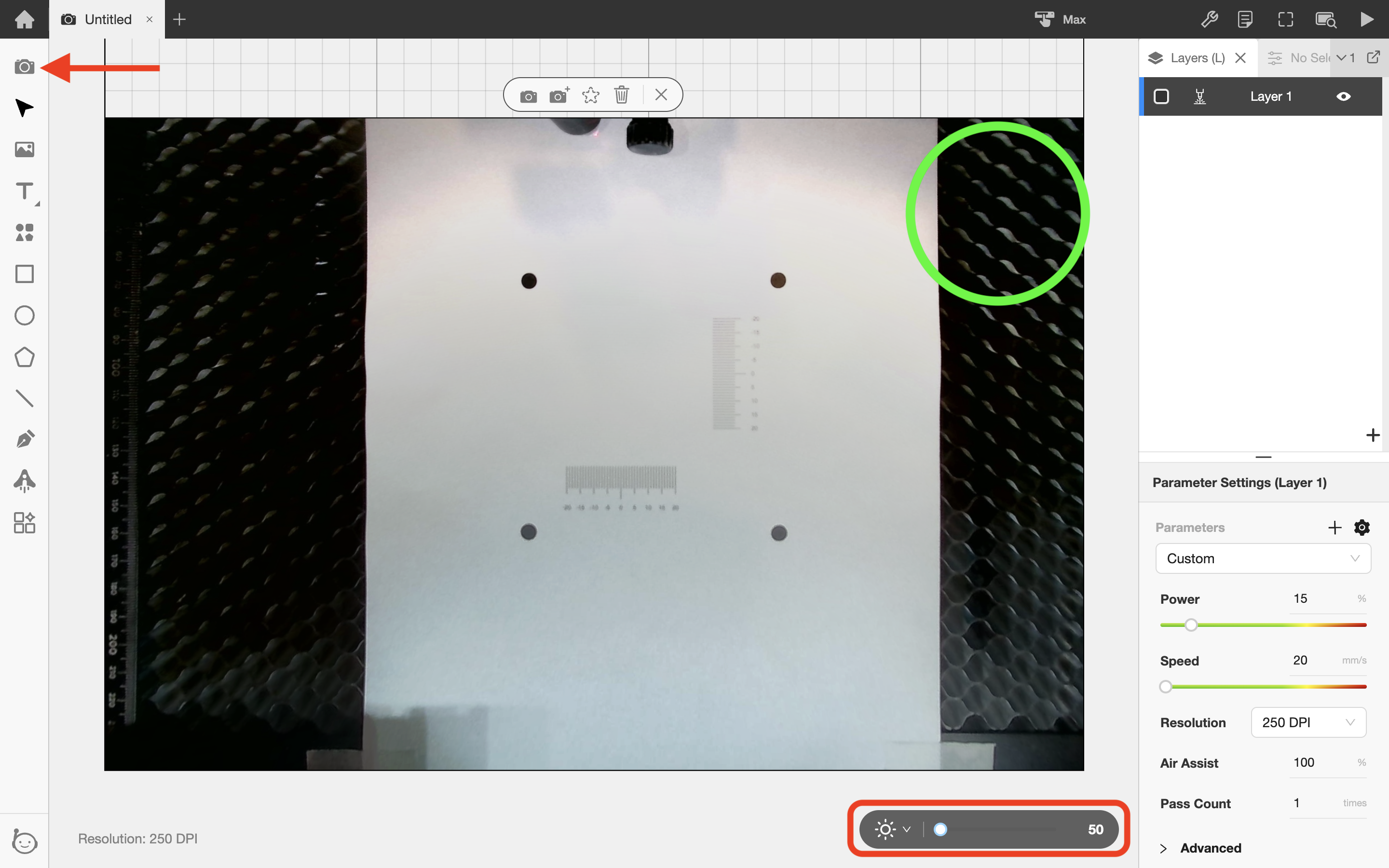

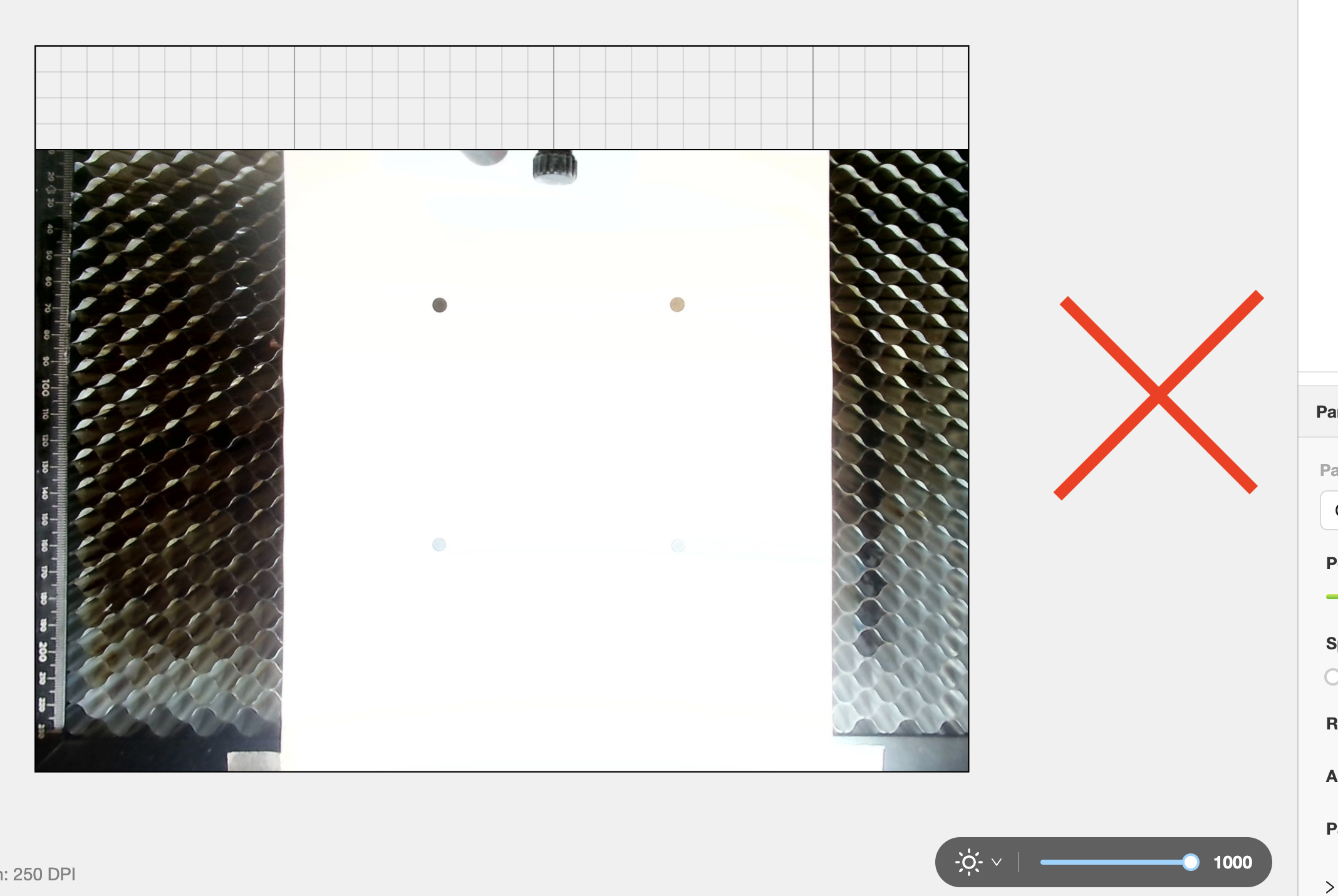

カメラプレビューで写真を撮り、4つの黒い点が見えるように明るさを調整します。

ステップ 8

ソフトウェアに戻り、処理を続行します。

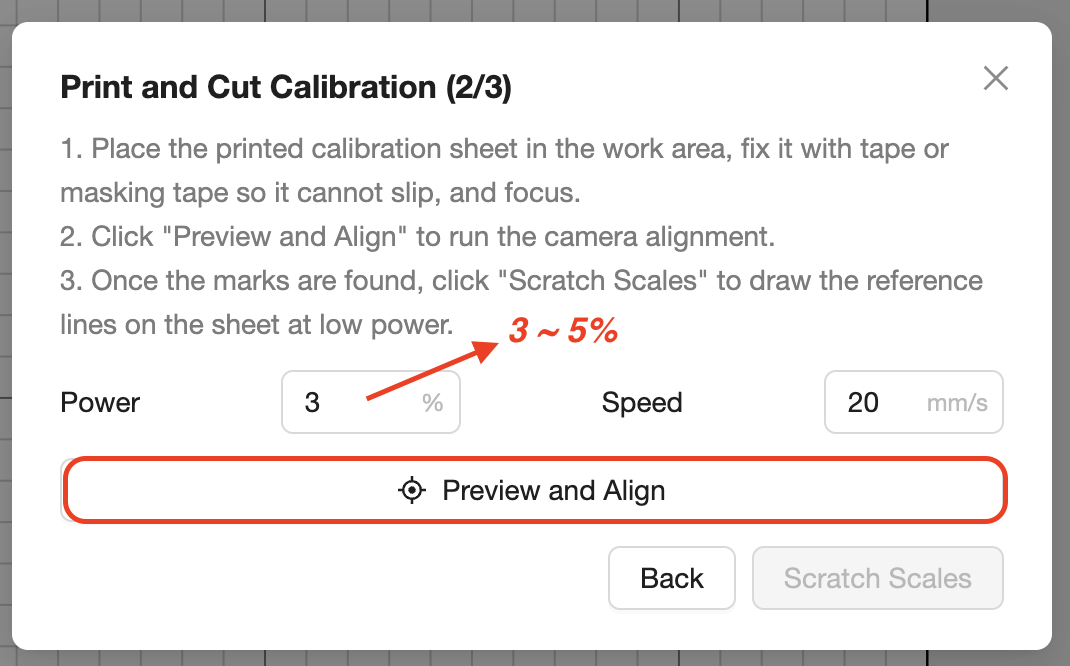

出力を 3～5% に設定します。初回は 3% を推奨します。3% でレーザーが発振しない場合は出力を上げてください。

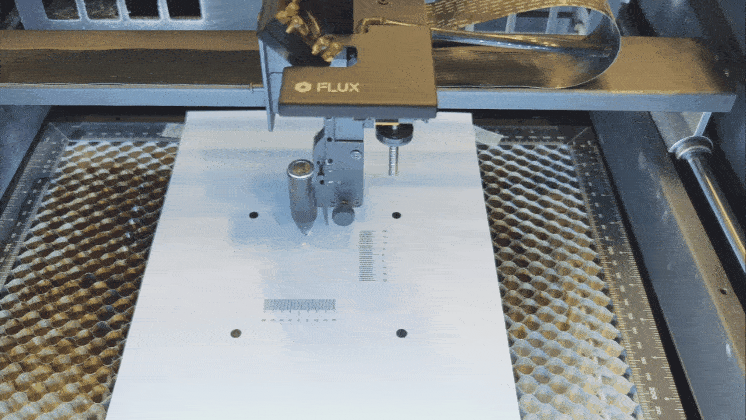

デモ。

ステップ 9

結果を確認します。

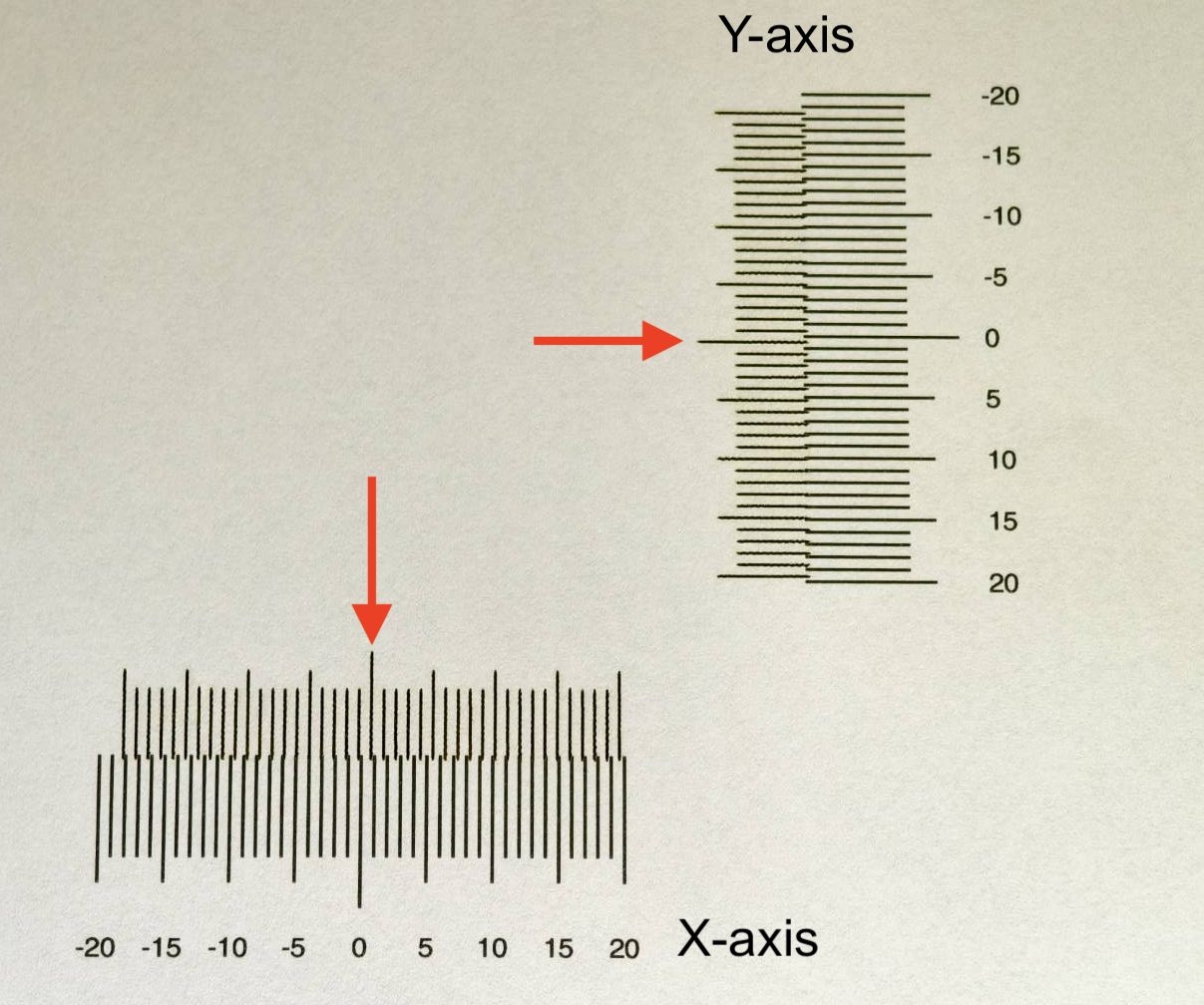

上の動画の例では、最も長い線を探して値を記録します。

X 軸の線は約「0.9」、Y 軸の線は約「0.5」です。
値は 1 未満のため、ソフトウェアが自動的に 1 まで加算する場合があります。

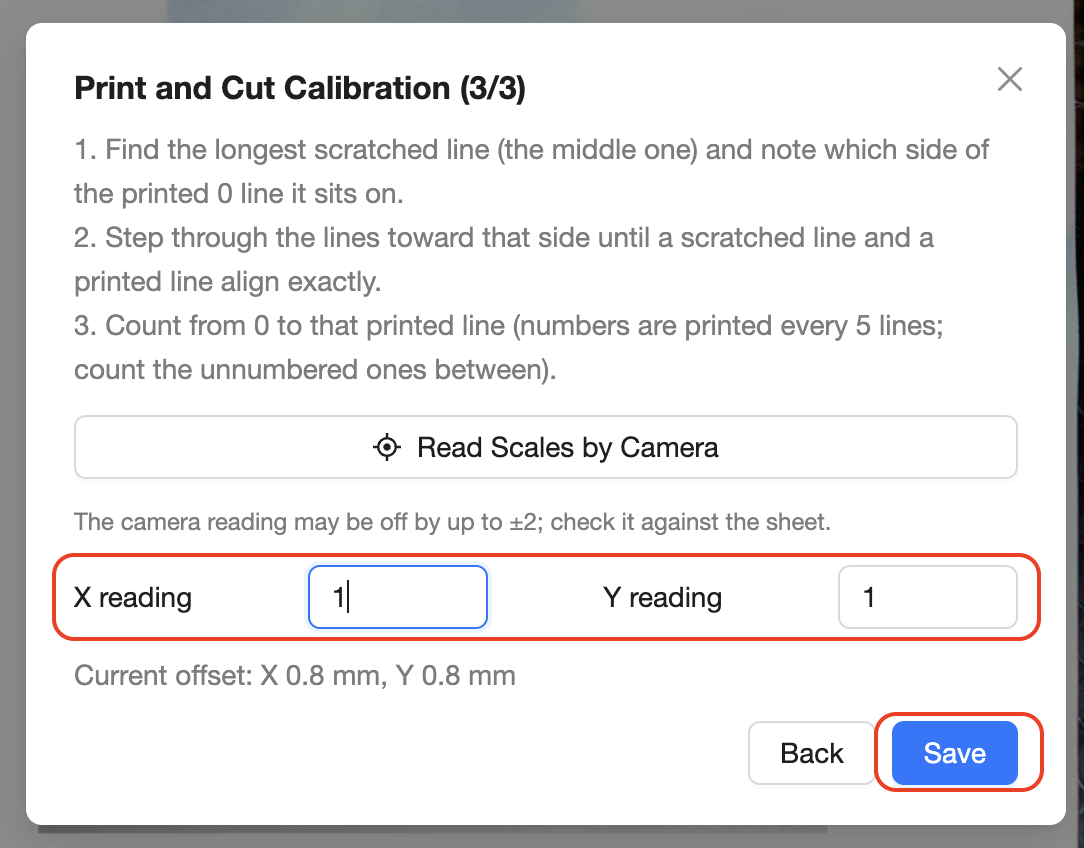

値を入力し、「保存」をクリックします。これでキャリブレーションは完了です。
