説明
レーザーが出力されない原因は複雑です。レーザー管の劣化、レーザー電源(Laser PSU)の故障、システム障害などが考えられます。
以下の手順に従って、問題のトラブルシューティングを行ってください。
考えられる原因
|
必要な工具
|
ステップ1
以下の動画を確認し、症状が自分の機械と似ているかどうかを判断してください。
(Beamboxの動作中にレーザー出力がなく、大きなパチパチ音がする場合は、
チューブが破損していることを示しています。)
結果と次の行動を決定してください:
|
|
ステップ 2
ソフトウェアで電力率と速度設定が正しいことを確認してください。
結果と次の行動を決定してください:
|
|
ステップ 2.1
電力率設定を2倍にし、タスクを開始して、レーザーが出力されるかどうかを確認します。
（たとえば、元の電力率が15％の場合は、30％に上げてタスクを開始します。）
結果と次の行動を決定してください:
|
|
ステップ 3
マシンの電源を切ります。
背面のカバーを開け、第1ミラーに新しい両面テープを貼り付けます。
テープを貼り付けた後、次の手順に進んでください ステップ 3.1.
- プラスドライバーを使用して、マシン背面のファンの上にあるネジを外すと、背面カバーを開くことができます。

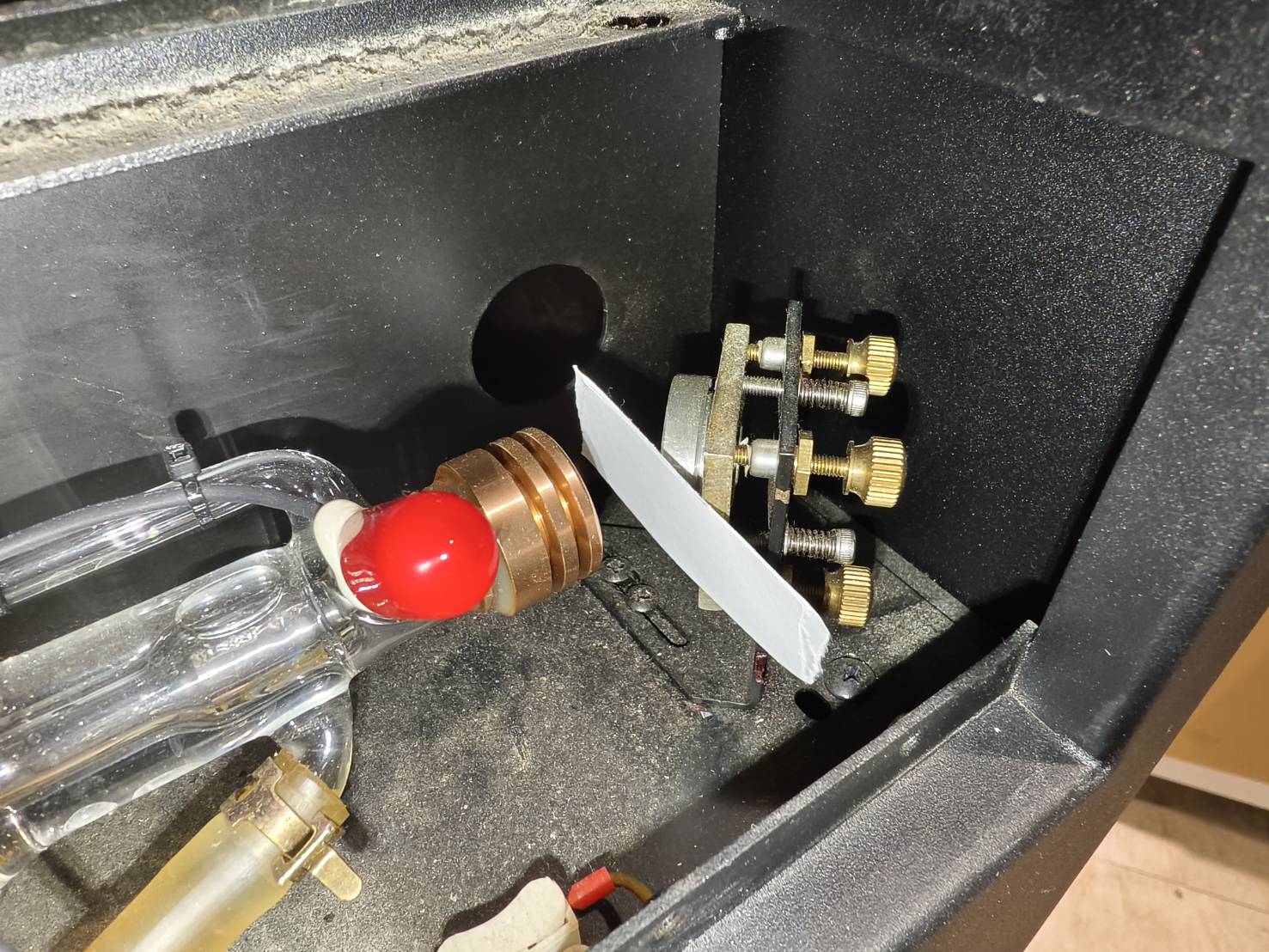

- テープをミラーに貼り付けて、ビームに対して90度の角度になるようにしてください。
- 背面カバーを閉めます。
ステップ 3.1
5回のパルスを発生させ、テープに焦げ跡があるかどうかを確認します。
（結果の判定については、 例 を参照してください。）
A. 機械の電源を入れます。
B. 蓋を閉めます。
C. メンテナンスモードに入り、原点復帰が完了するまで待ちます。
D. パルスボタンを見つけます。
E. 1回押すと1パルス、2回押すと2パルスというように、押した回数分のパルスが発生します。
F. テープを確認します
⚠︎ パルスを発生させる際は、必ずドアの蓋を閉めてください。
テープの結果の例
良い例 - 丸くて濃い |
悪い例 -
|
結果と次の行動を決定してください:
|
|
|
ステップ4
マシンの電源を切ります。
サイドカバーを開けてメインボードに到達し、レーザー制御ケーブルを抜きます。
ケーブルを抜いた後、次の手順に進みます。 ステップ4.1.
- サイドカバーを開けます。
- 緑色のV18メインボード/マザーボードの場合、レーザー制御ケーブルは以下の通りです。

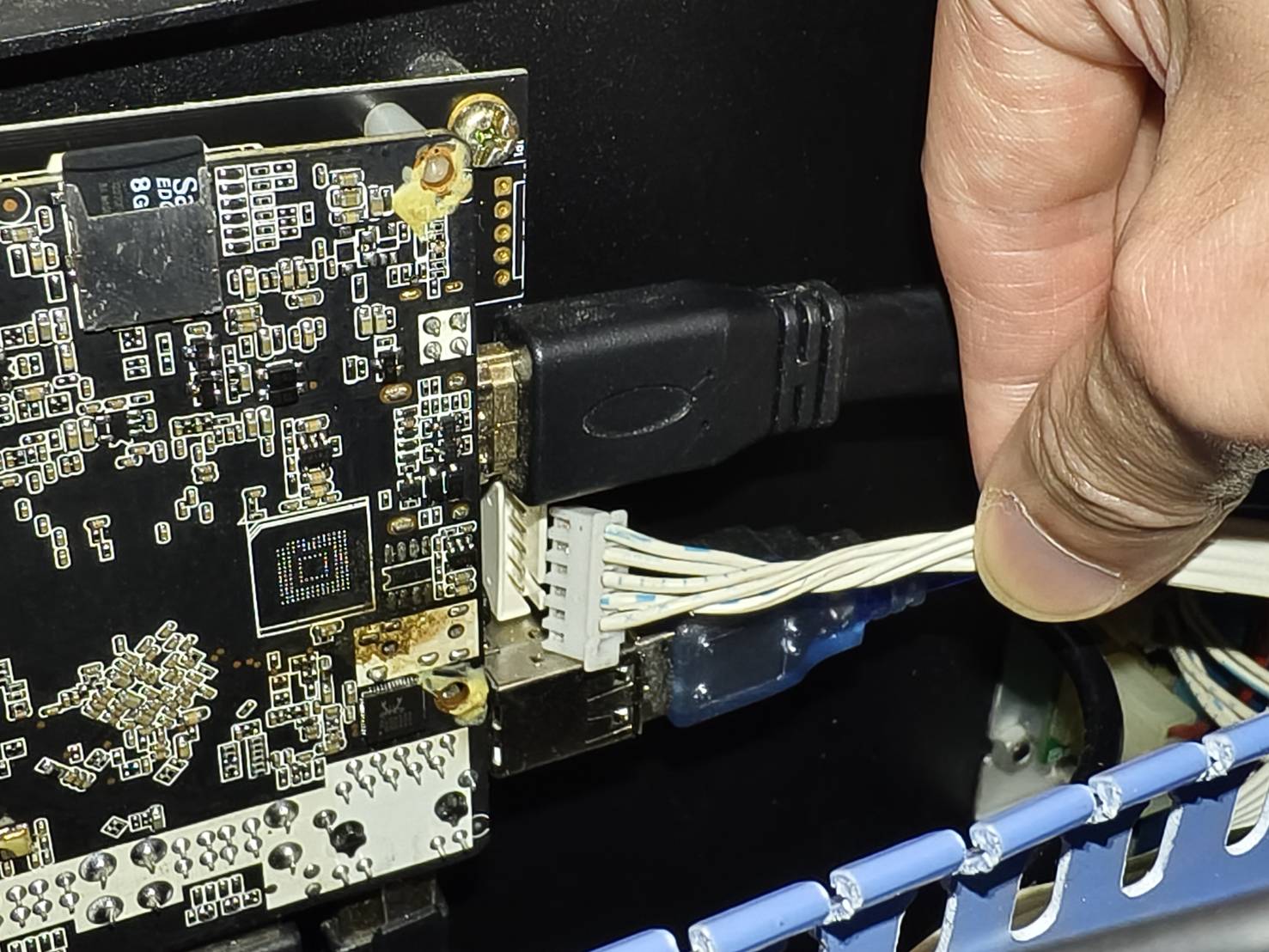

- 黒色のV22/V23メインボード/マザーボードの場合、レーザー制御ケーブルは以下の通りです。
ステップ4.1
次の作業の前に、ゴム手袋を着用してください。
マシンの電源を入れます。ペンまたは鉛筆でレーザー強制ボタンを2回押すか、1〜2秒間押し続けて、テープ上のレーザー出力を確認します。
（結果の判定については、 例 を参照してください。）
結果と次の行動を決定してください:
|
|
|
ステップ4.2
マシンの電源を切り、小さな黒いジャンパーが正しく挿入されているかどうかを確認します。
（邪魔になる場合は、HDMIケーブルを取り外すことができます。）
結果と次の行動を決定してください:
|
|
|
ステップ5
- レーザー制御ケーブルを差し込み直します。
- 緑色のV18メインボードのレーザー制御ケーブルの位置
- 緑色のV18メインボードのレーザー制御ケーブルの位置
-
- 黒色のV22/V23メインボードのレーザー制御ケーブルの位置
- 黒色のV22/V23メインボードのレーザー制御ケーブルの位置
- マシンの電源を入れ、工場出荷時の状態にリセットします。
記事を参照してください。 5-18 工場出荷時の設定にリセット.
- リセット後、以下の手順に進んでください。 ステップ5.1.
ステップ5.1
新しい2層テープを使用して、 5回のパルスを発生させ、 テープに焼き跡があるかどうかを確認します。
（結果の判定については、 例 を参照してください。）
結果と次の行動を決定してください:
|
|
|
Step 6
- 新しい2層テープを使用して、第1ミラーに貼り付けます。
- パワー率をx1.5に上げて、 5回のパルスを発生させ、 焼き跡が濃くなるかどうかを確認します。
（結果の判定については、 例 を参照してください。）
結果と次の行動を決定してください:
|
|
カスタマーサポートに連絡する
以下のリンクの手順に従って、地域の販売店またはFLUXサポートに問題を適切に報告してください。 [カスタマーサービスに連絡]
*この記事で収集された、機械の問題を示す写真やビデオなどの情報は、販売店またはFLUXサポートと共有する必要があります。
