2-7 マシンインターフェース

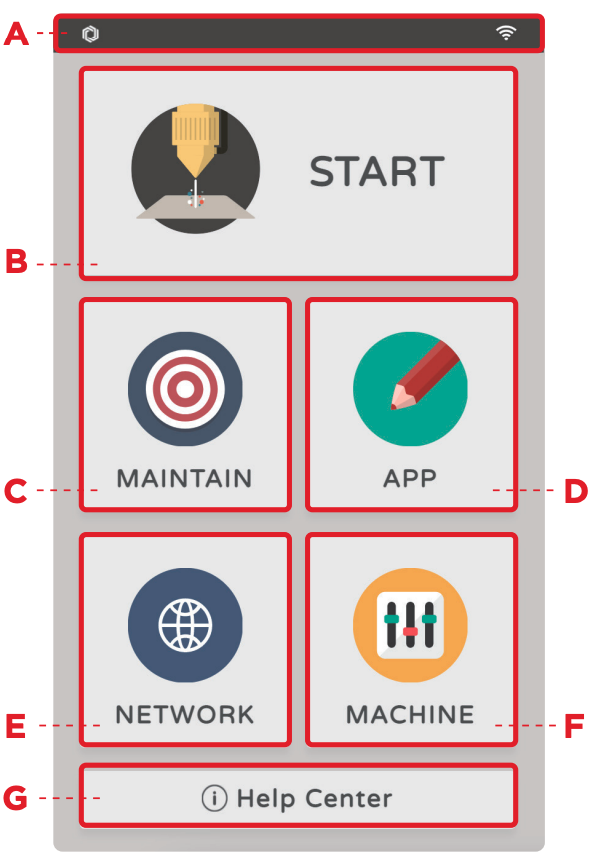

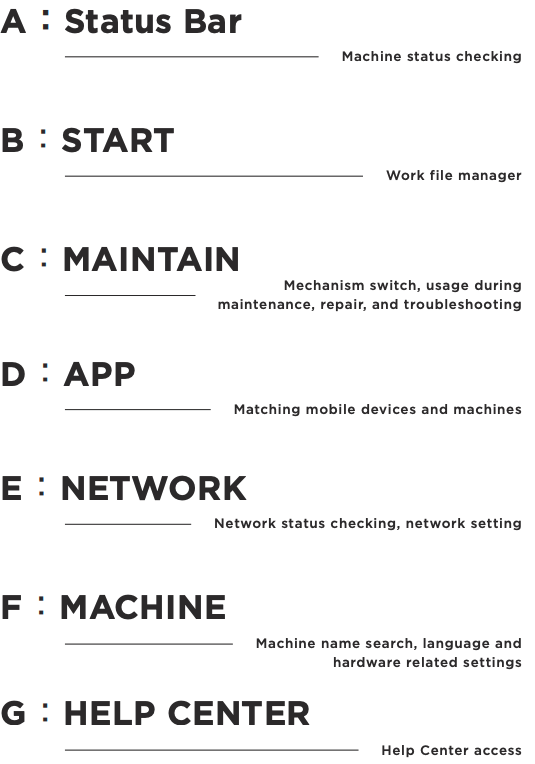

この章では、マシンインターフェースと7つの主要機能について説明します。

マシンの状態確認

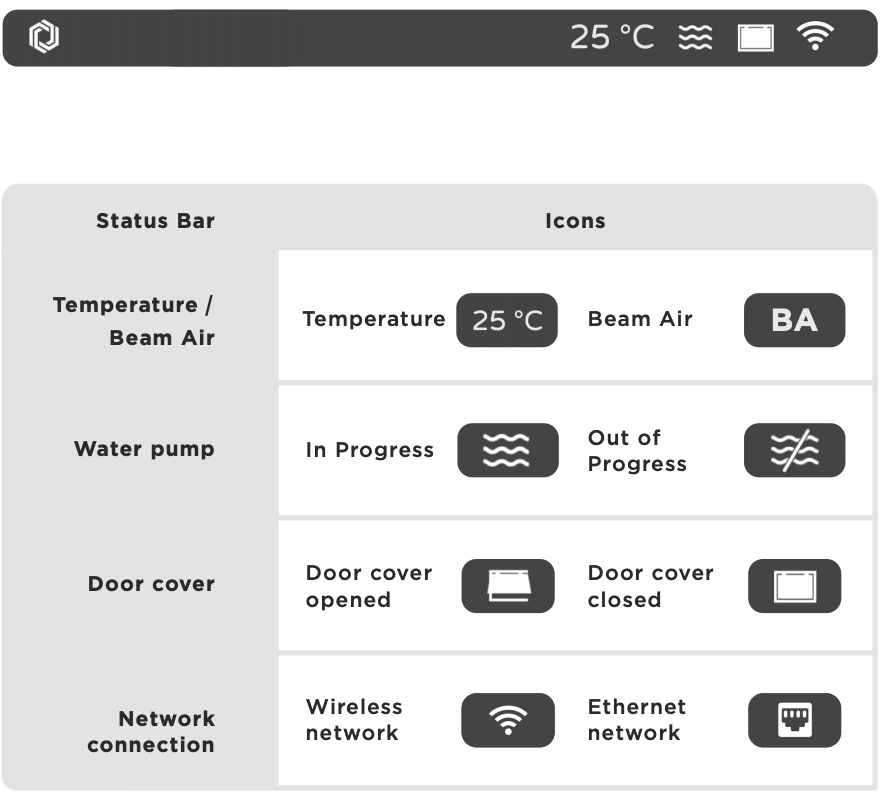

ステータスバーには、マシンの接続状態、Beam Airとの接続有無、および作業中の温度、水流、ドアの開閉状態が表示されます。通常、ステータスバーをクリックするとホーム画面に戻りますが、加工中はページが再構成されます。

ワークファイル管理

作業データの転送方法には、Beam Studioソフトウェアを使用する方法とUSBフラッシュドライブを使用する方法の2つがあります。どちらの方法でも、転送後に「START」からファイルを見つけて使用できます。

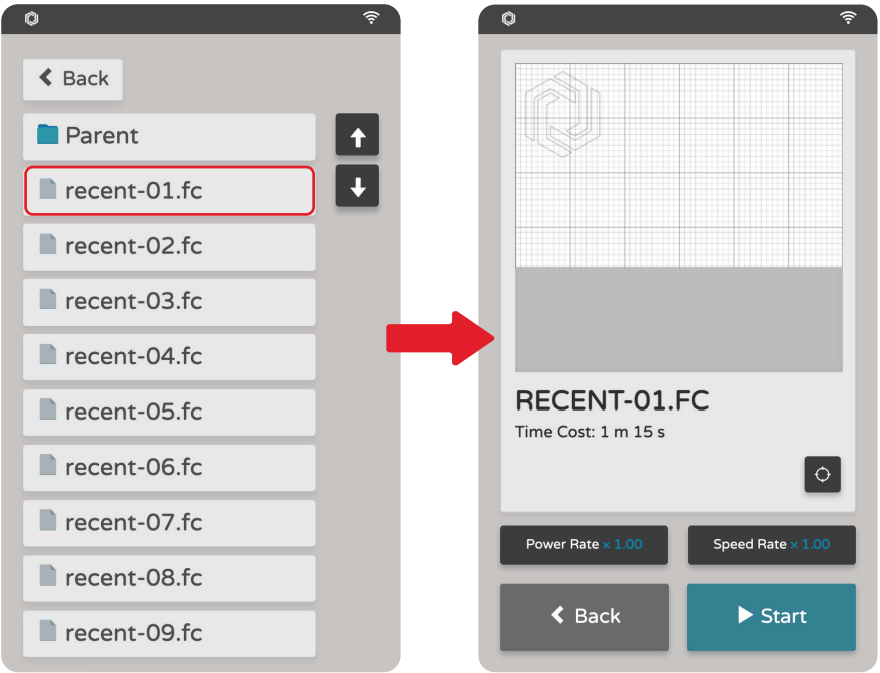

1. Beam Studioからマシンに送信されたタスク:「内蔵メモリ」>「最近」>特定のタスク。

マシンはBeam Studioソフトウェアによって送信された最大15個のタスクを記録でき、recent-01.fcが最新の送信タスクとなります。

2. USBフラッシュドライブから読み取ったファイル:USBフラッシュドライブ > 特定のタスク。

USBフラッシュドライブで表示できるファイル数に制限はありません。

ワーク/ファイルをクリックすると、作業エリア内の画像の実際の位置、推定作業時間、リアルタイムの出力と速度設定の倍率が画面に表示されます。

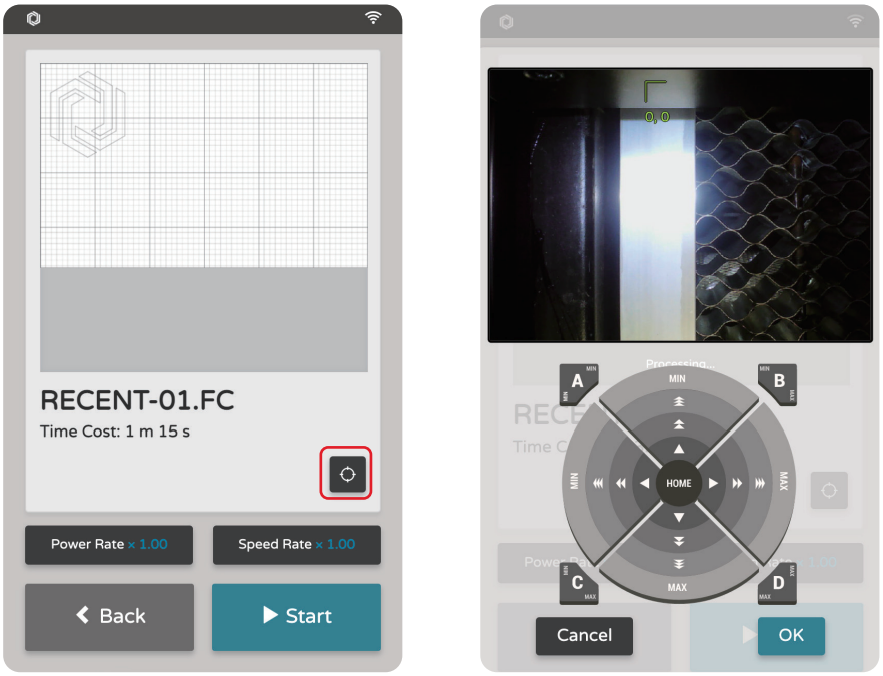

作業開始前に開始点を手動で設定でき、作業中に出力と速度の倍率をリアルタイムで調整できます。手動の開始点設定:開始点は原点(0,0)です。クリックして > コントロールパネルでレーザーヘッドを適切な位置に移動します > OK。

メンテナンス、修理、トラブルシューティング用の機械的スイッチ

メンテナンスと修理はMAINTAINページで行います。主にハードウェアスイッチと信号表示用です。操作前に後続のメンテナンス章を読むか、カスタマーサポートのガイドを参照することを強くお勧めします。

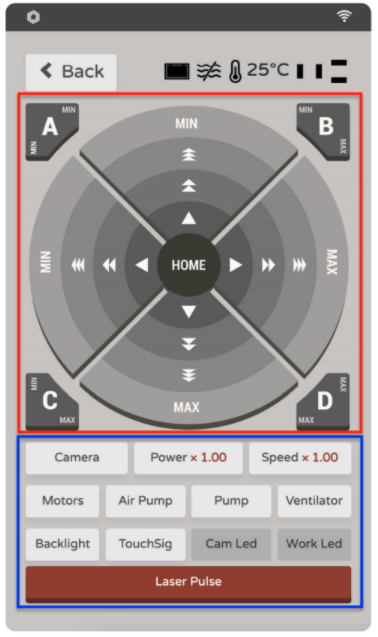

1. 赤い丸で囲まれたコントロールパネルを使用して、レーザーヘッドの位置を制御できます。

2. マシンの各部分を有効または無効にできます。

• カメラ >> カメラを有効にすると、カメラ画像がパネルに表示されます
• 出力 >> 出力の倍率を手動で増減します。
• 速度 >> 出力の倍率を手動で増減します。
• モーター >> Disable the X & Y motors. If this is disabled you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform homing again in order to use the control panel above.
• エアポンプ >> エアポンプの有効/無効を切り替えます
• ポンプ >> 水ポンプの有効/無効を切り替えます
• 換気扇 >> 換気扇の有効/無効を切り替えます
• バックライト >> 画面のバックライトをテストします（画面が数秒間暗くなります）
• タッチ信号 >> タッチ信号をテストします（タッチ機能が数秒間無効になります）
• カメラLED >> カメラ用補助LEDライトのオン/オフを切り替えます
• 作業用LED >> 作業エリアのLEDライトのオン/オフを切り替えます
• レーザーパルス >> レーザー管を発射します。主に光路調整やレーザー管の状態確認に使用されます。

モバイルデバイスと機器のペアリング

Beam Goのモバイル版をダウンロードし、モバイルデバイスを同じ無線ネットワークに接続後、アプリを起動してQRコードをスキャンし、モバイルデバイスとマシンをペアリングします。

※ Beam GoはBeam Studioソフトウェアのモバイルデバイス向けバージョンです

ネットワーク状態の確認、ネットワーク設定

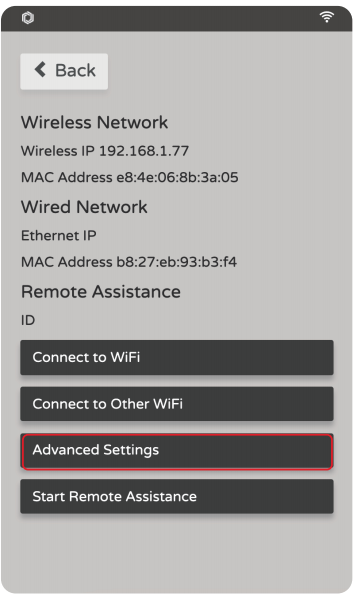

ネットワークIPアドレスを確認し、Wi-Fiドングルまたはイーサネットケーブルが正常に機能しているかどうかを確認できます(正常な場合、MACアドレスに値が表示されます)。

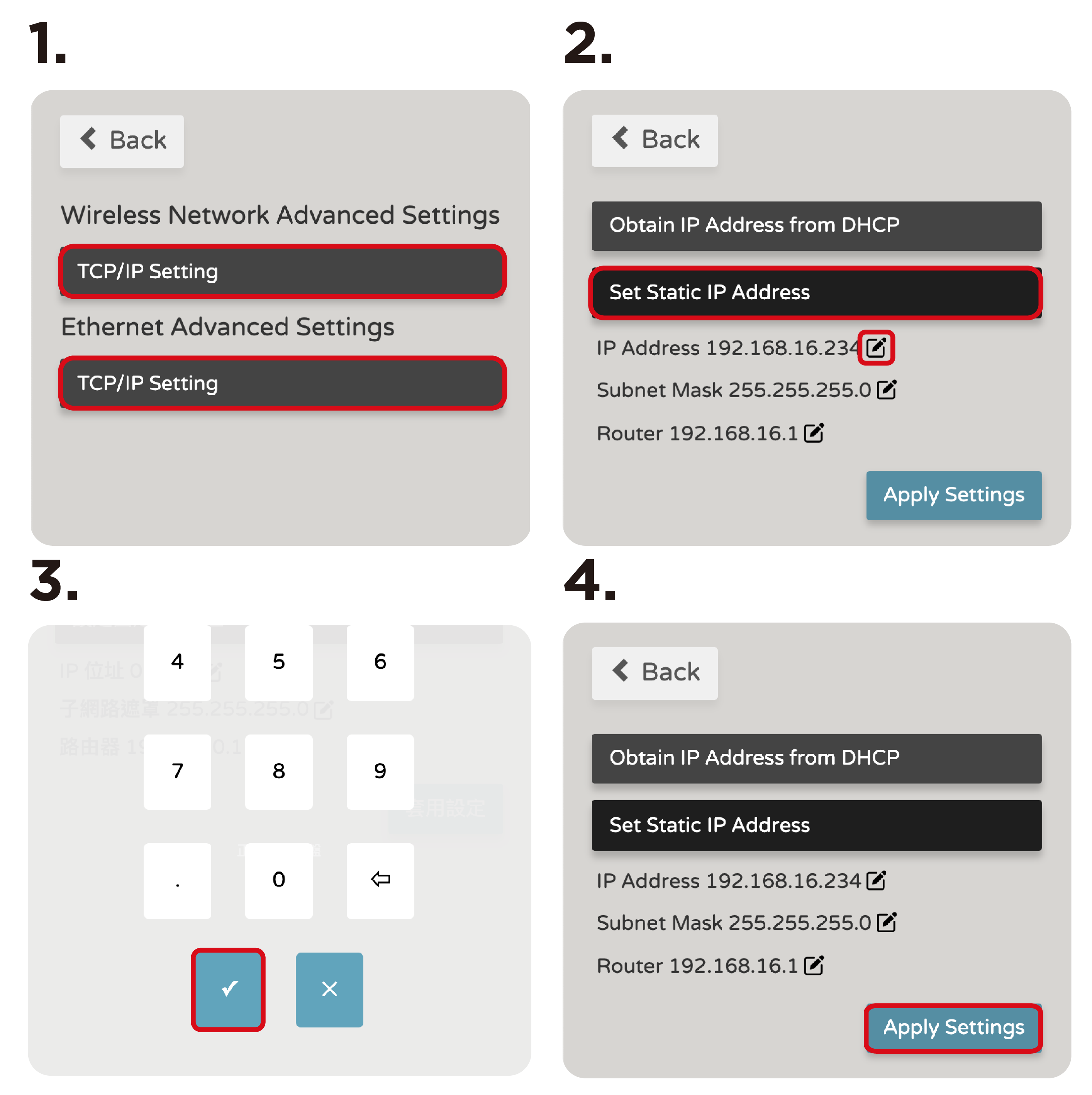

詳細設定: マシンに静的IPを手動で設定できます。IPアドレス、サブネットマスク、ルーターの情報を入力する必要があります。

リモートアシスタンスを開始: カスタマーサポートによるガイド。

注意: 無線(Wi-Fi)または有線ネットワーク(ダイレクト接続を除く)を使用する場合、マシンはDHCPを介して自動的にIPアドレスを取得するか(一般ユーザー向け)、手動で静的IPを設定することができます。

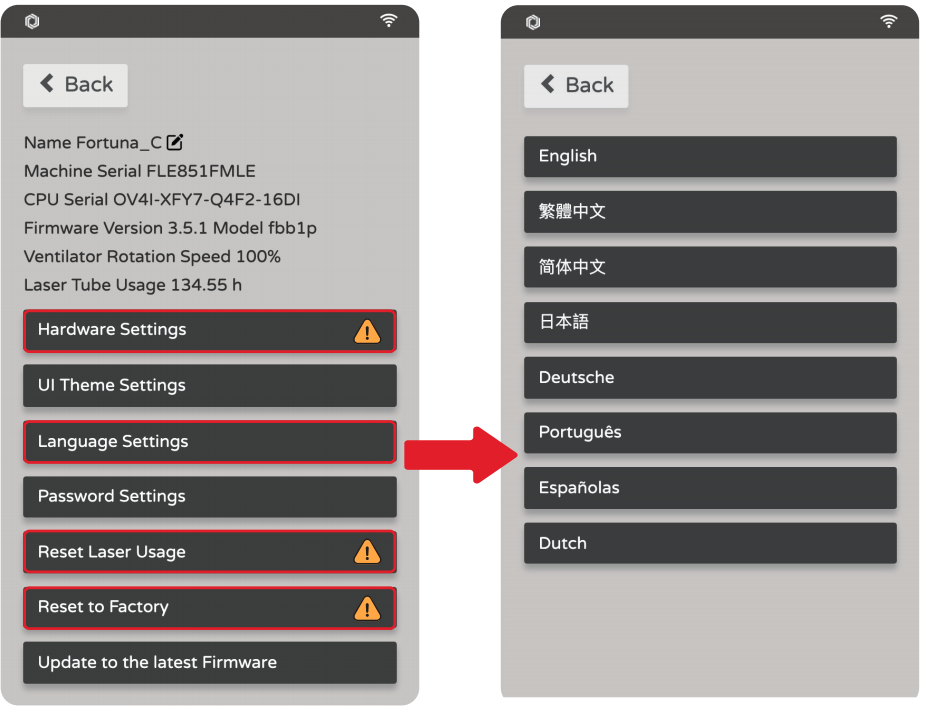

マシン名の検索、言語、およびハードウェア関連の設定

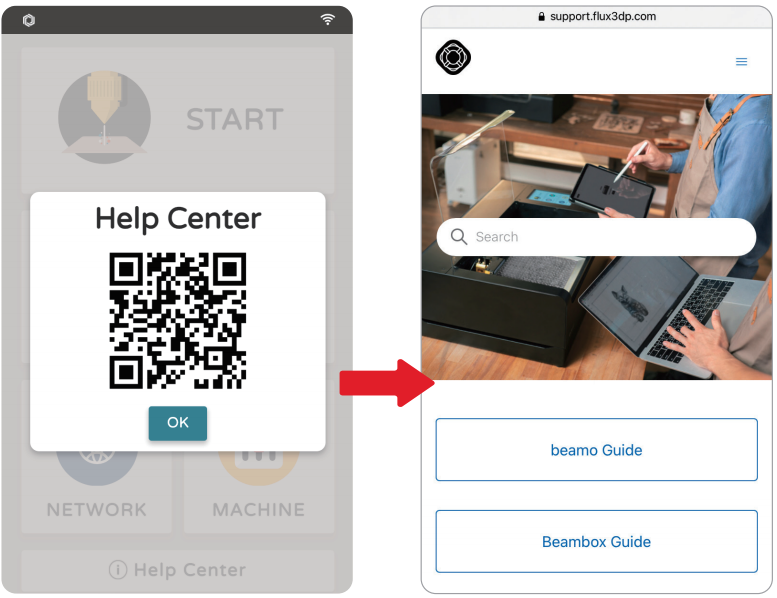

ご不明な点がございましたら、「ヘルプセンター」をクリックし、QRコードをスキャンして、FLUX公式ウェブサイトのヘルプセンターから解決策をお探しください。

接続パスワードを設定すると、初めてマシンに接続する際にソフトウェアで接続パスワードの入力が必要になります。このパスワードは変更またはキャンセルすることができます。

「最新のファームウェアに更新」をクリックすると、ファームウェアが最新のベータ版に更新されます。マシンを使用してファームウェアを更新する以外に、ソフトウェアインターフェースを介してマシンのファームウェアを更新することもできます。【ソフトウェアの操作】「メニュー」-「マシン」を参照してください。  Or update the machine's firmware through the USB flash drive. (storage size <= 64GB, with format as FAT32; rename the firmware file downloaded from the website as autoupdate.fxfw. Restart the machine after plugging the USB flash drive into a USB port in the back of the machine.）

ヘルプセンターへのアクセス
