2-6 Beam Studio チュートリアル

キャリブレーション処理の後、Beam Studioチュートリアルの実行を求められます。

誤ってスキップした場合は、 メニュー > ヘルプ > スタートチュートリアルの表示 から再開できます。

準備物

3mmの木片（付属品箱に同梱）。

チュートリアルの手順

0. Beam Studioチュートリアルを開始する場合は、「はい」を選択してください。

1. プレビューモードに切り替える:

左側のカメラプレビューアイコンをタップ > 使用中の機器を選択します。

2. プラットフォームをプレビューする:

a. 木片を配置する

b. 焦点を調整する

c. ドアカバーを閉める

d. 彫刻材料の範囲をプレビューし、作業エリアをクリックするか、プレビュー範囲を選択します。

3. プレビューモードを終了する: 「プレビュー終了」を選択します 。

4. 長方形を描画する: 「長方形（M）」を選択し、 レイヤー1で正方形を描画し、Shiftキーを押して正方形に整形します。

5. ドラッグして描画: 作業エリアで正方形をドラッグして描画します。

6. レイヤーパネルに切り替え: レイヤーに切り替えて、 パラメータを設定します。

7. プリセットを設定: 「Wood - 3mm Cutting」。

8. 新規レイヤーを追加: 新規レイヤー名はLayer 2です。

9. 円を描画: 「楕円 (L)」を選択し、 レイヤー2で円を描画し、Shiftキーを押して真円にします。

10. ドラッグして描画: 作業エリアで円をドラッグして描画します。

11. 塗りつぶしをオンにする: 塗りつぶし機能をオンにします。

12. レイヤーパネルに切り替え: レイヤーに切り替えて、 パラメータを設定します。

13. プリセットを設定: Wood - Engraving : 「Wood - Engraving」。

14. ファイルを送信:

a. パラメーターとレイヤー設定を確認します。

b. 使用中の機器名を選択します。

c. 「開始」をクリックして、 彫刻と切断プロセスを実行します。

注意:

彫刻結果が実行順序の影響を受けないようにするため、以下の2点を推奨します:

1. 切断前に彫刻: 作業実行順序はレイヤーの上から下になります。切断後の素材の変形により彫刻のフォーカスがずれて結果に影響が出ないよう、彫刻レイヤーを上に、切断レイヤーを下に配置してください。

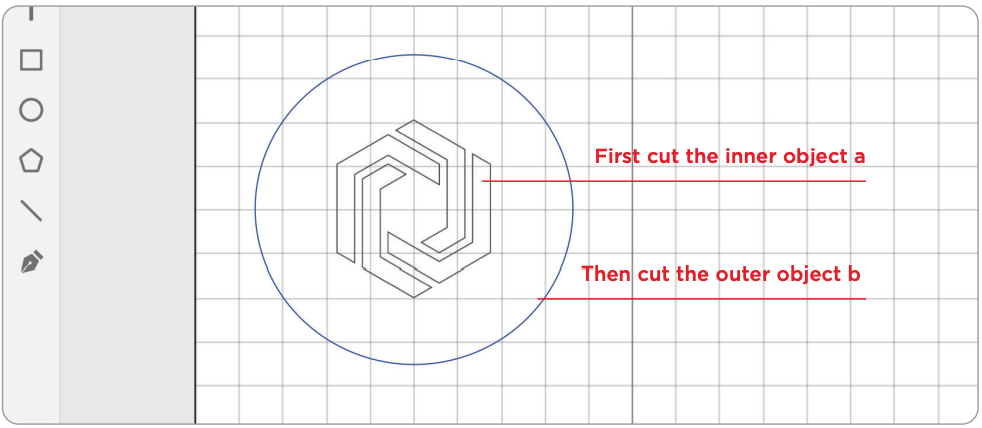

2. 下図のように、同一レイヤー内に複数の切断オブジェクトがあり、内外関係がある場合、内側のオブジェクトが先に切断され、その後外側のオブジェクトが切断されます。オブジェクトAがオブジェクトBの内側にある場合、オブジェクトAが先に切断され、次にオブジェクトBが切断されます。

トラブルシューティング

• クーラーオフ
• ドアが開いています
• 原点復帰に失敗しました
• 彫刻結果がぼやけている、または色が薄い場合は、素材が正しくフォーカスされているか確認してください。それでも改善されない場合は、 彫刻結果がぼやけている、または色が薄い場合は、素材が正しくフォーカスされているか確認してください。それでも改善されない場合は、 光学経路 の点検をお勧めします。
