2-5 カメラのキャリブレーション

初めて機械を使用する際に、カメラキャリブレーションの実行を求められます。

このプロセスは、出荷後のカメラの位置合わせを確認し、プレビューの精度を向上させます。

準備物

A4（レターサイズ）の白紙（ご自身でご用意ください）

1. 使用する機器を選択

使用中の機器名を選択してください。

2. 白紙を配置

作業エリアの左上隅に、清潔なA4（レターサイズ）の白紙を置いてください。

3. 紙にフォーカスを合わせる

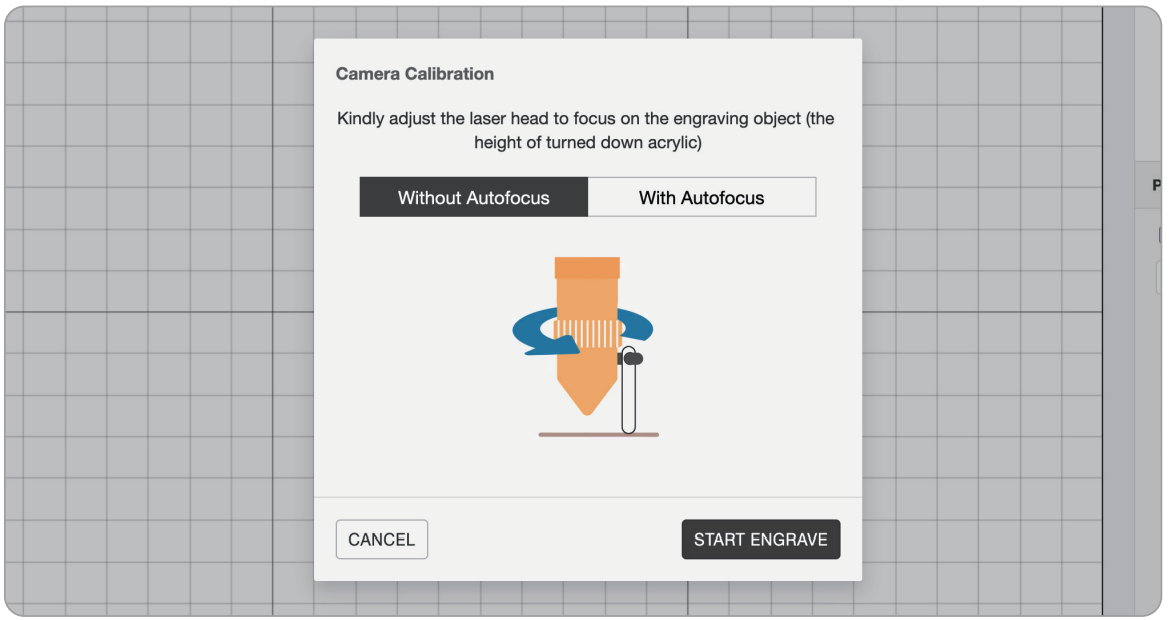

a. 手動フォーカスの場合

1. ノズル固定リングを緩めます
2. フォーカスプローブを加工材料に接触させます
3. リングを締めます
4. フォーカス調整完了後、フォーカスプローブを元の位置に戻してください。

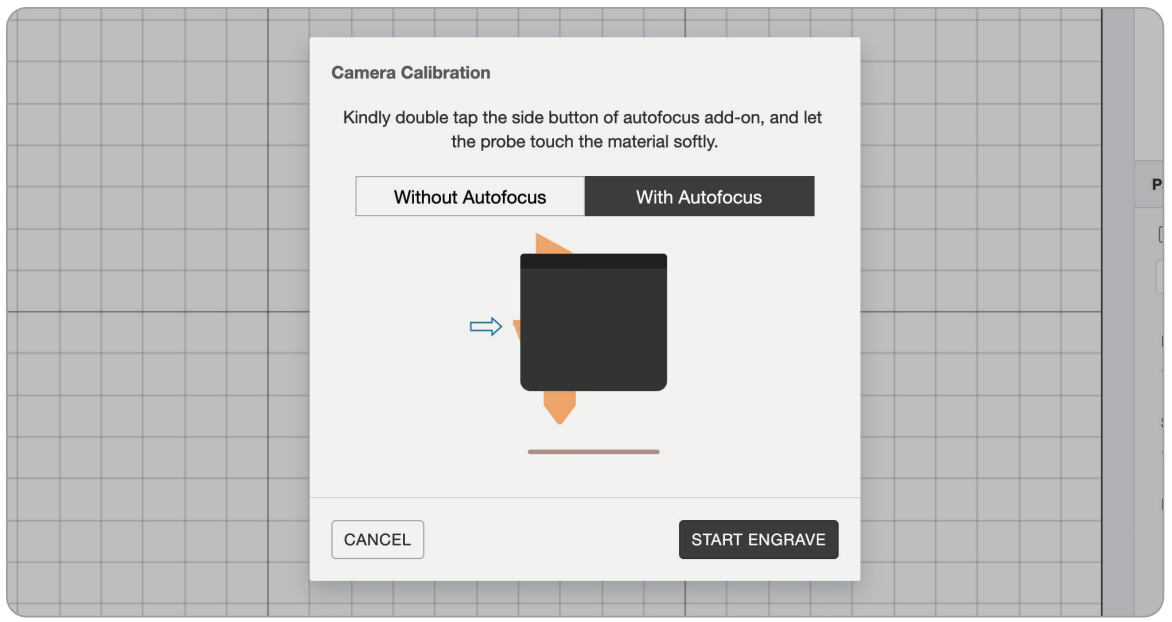

b. オートフォーカス機能搭載機の場合

アドオンの側面ボタンをダブルクリックし、プローブを加工材料に接触させます。

4. キャリブレーション画像の彫刻

機器が紙にグリッド線を彫刻します。

描画プロセスをスキップして次のステップに進むには、画面上の任意の場所をクリックしてください。

5. 赤い四角形を位置合わせ

グリッド線を中央に移動し、方向キー、水平・垂直移動、回転角度、サイズ比率(上下キーで値を調整可能)を調整して、赤い四角形の外側をグリッド線の中央の四角形に合わせてください。

チュートリアル動画はこちらをご覧ください。

5. 赤い四角形の最終位置

これは、赤い四角形の位置合わせ完了例です。

赤い四角形とグリッド線が画面の中央に配置されていることを確認してください。

位置合わせが完了したら、「次へ」をクリックしてください。

6. 設定完了

カメラのキャリブレーションが完了したら、最初の彫刻プロジェクトを開始できます。
