説明:
#904の原因は複雑であるため、この記事を読んでもすぐに問題が解決するとは限りません。 ただし、以下の手順に注意深く従うことで、販売店やFLUXサポートが問題を特定するのに役立つ貴重な情報を収集できます。これにより、トラブルシューティングに必要な全体的な時間を短縮することができます。
考えられる原因:
- システムの障害（ファームウェアの再更新、工場出荷時の状態へのリセット、またはSDカードの再フラッシュ）。
- メインボード/MB/マザーボードの故障。
- リミットスイッチの故障。
- ガイドレールの錆びや損傷。
- X軸の水平度が水平でない。
- DriverICの故障。
- ステップモーターの故障。
|
ステップ0 - 手順を進めながらチェックリストを使用する:
このチェックリストは、この記事で実行したすべてのアクションを記録するために使用されます。
チェックリストの記入が完了したら、印刷してPDFで保存し、必要に応じて販売店やFLUXサポートに送信してください。これは、問題のトラブルシューティングと特定に役立つ情報になります。
リンクを参照してください: 5-2-5 #904 原点復帰失敗チェックリスト（beamoシリーズ）

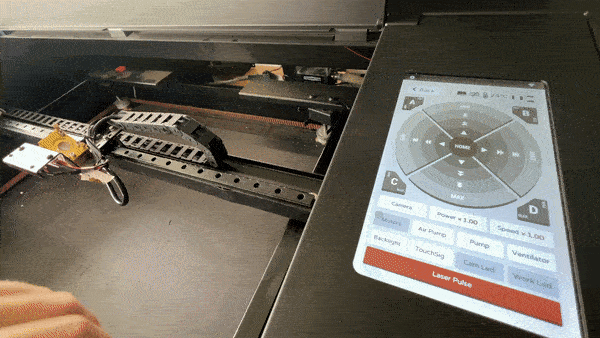

ステップ1 - レーザーヘッドが物理的に動かないか確認する:
- マシンの電源を切り、電源コードを抜きます。
- レーザーヘッドを手動で4隅に向かって動かします。
（*動作を示すためにHEXAが使用されています。）
結果を確認し、次のアクションを決定します:
ステップ1.1 - レールに潤滑油を塗布する：
- 以下のリンクの指示を参照して、レールに潤滑油を塗布してください。
[4-3-1 潤滑]
- 潤滑後、再度レーザーヘッドを動かしてみて、ステップ1のように動くかどうかを確認してください。
結果を確認し、次のアクションを決定します:
- はい、ステップ1の動画のように動かすことができます。 >> 問題は解決しました
|
|
報告用の写真や動画の例：
|
X軸レール：
|
|
Y軸レール - 左：
|
|
Y軸レール - 右
|
|
ステップ2 - ファームウェアの問題の可能性を排除する：
ホーミングの問題は、ファームウェアが正しくインストールされていないために発生することがあります。
システムをリセットすることは、ホーミングの問題を解決するシンプルで素早い方法です。
-

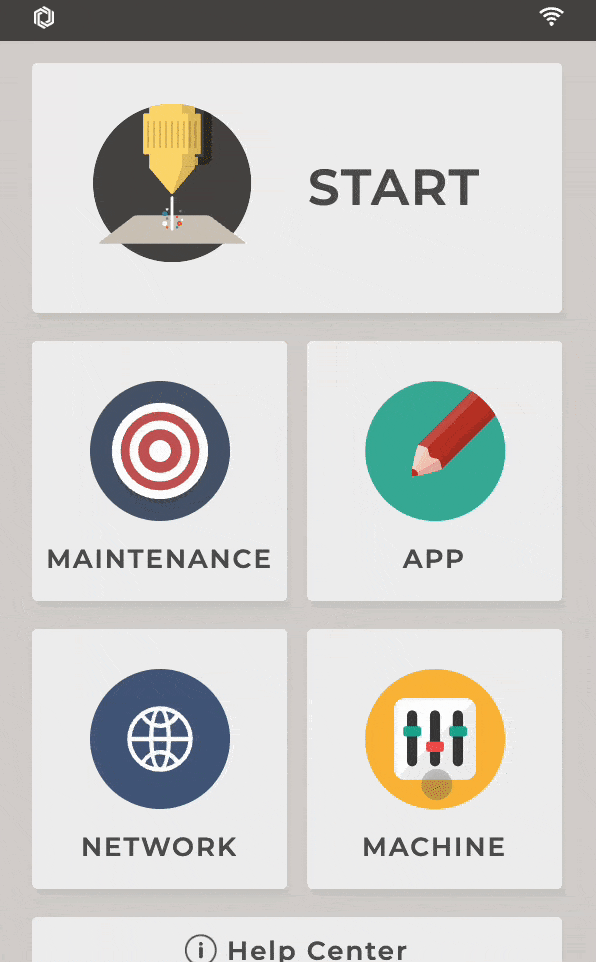

まず、メインボードの設定をリセットしてみてください。
(マシン > ハードウェア設定 > メインボード設定のリセット)
-
次に、工場出荷時の状態にリセットしてみてください。 (マシン > 工場出荷時の状態にリセット)
-
最後に、最新のファームウェアに更新して、再度ホーミングを試してください。
（Machine > 最新のファームウェアに更新）または、Beam Studioを使用して更新できます。（リンク)
結果を確認し、次のアクションを決定します:
- はい、リセット後にホーミングが正常に完了しました >> 問題は解決しました
|
ステップ3 - ホーミング時のマシンの動作を確認する:
マシンの電源を入れ、"メンテナンス"を押してホーミングを開始し、お使いのマシンの動作に似ているものを判断して、それに応じて対処してください。
-

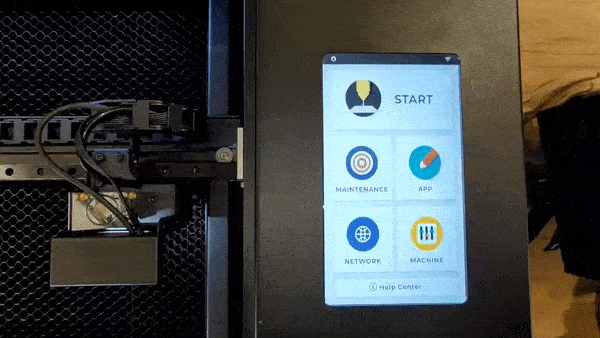

動作 #1:
レーザーヘッドが動かず、ロックされていません。
ただし、パネルに"ホーミング"と表示されている間は、手動で移動できます。
（*動作を示すためにHEXAが使用されています。）
|
-

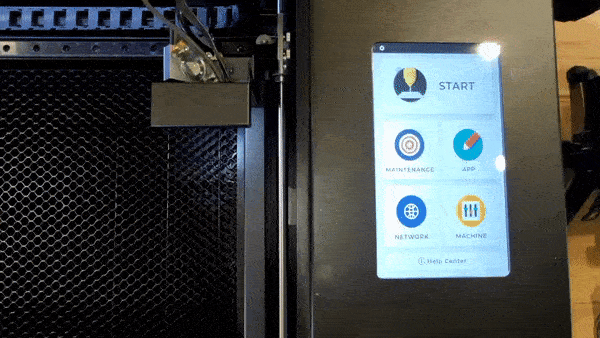

動作 #2:
移動方向が逆になっているか、ヘッドが前後に動いています。
（正しい動作は、まず上に行き、次に左に行くことです。 ホーミング時に下や右に行くことはありません.)
（*動作を示すためにHEXAが使用されています。）
|
-
動作 #3:
ヘッドが上部または左上隅に到達しても、停止せずにグラインド音がします。
（*動作を示すためにHEXAが使用されています。）
|
-
動作 #4:
ヘッドが上部または左上隅に到達しなくても、グラインド音がします。
(*ビデオではBeambox Proを使用して動作を示しています。)
|
-
動作 #6:
ヘッドが数回揺れた後、エラーがポップアップするか、上部に到達してから揺れ、エラーがポップアップします。
（*動作を示すためにHEXAが使用されています。）
|
-

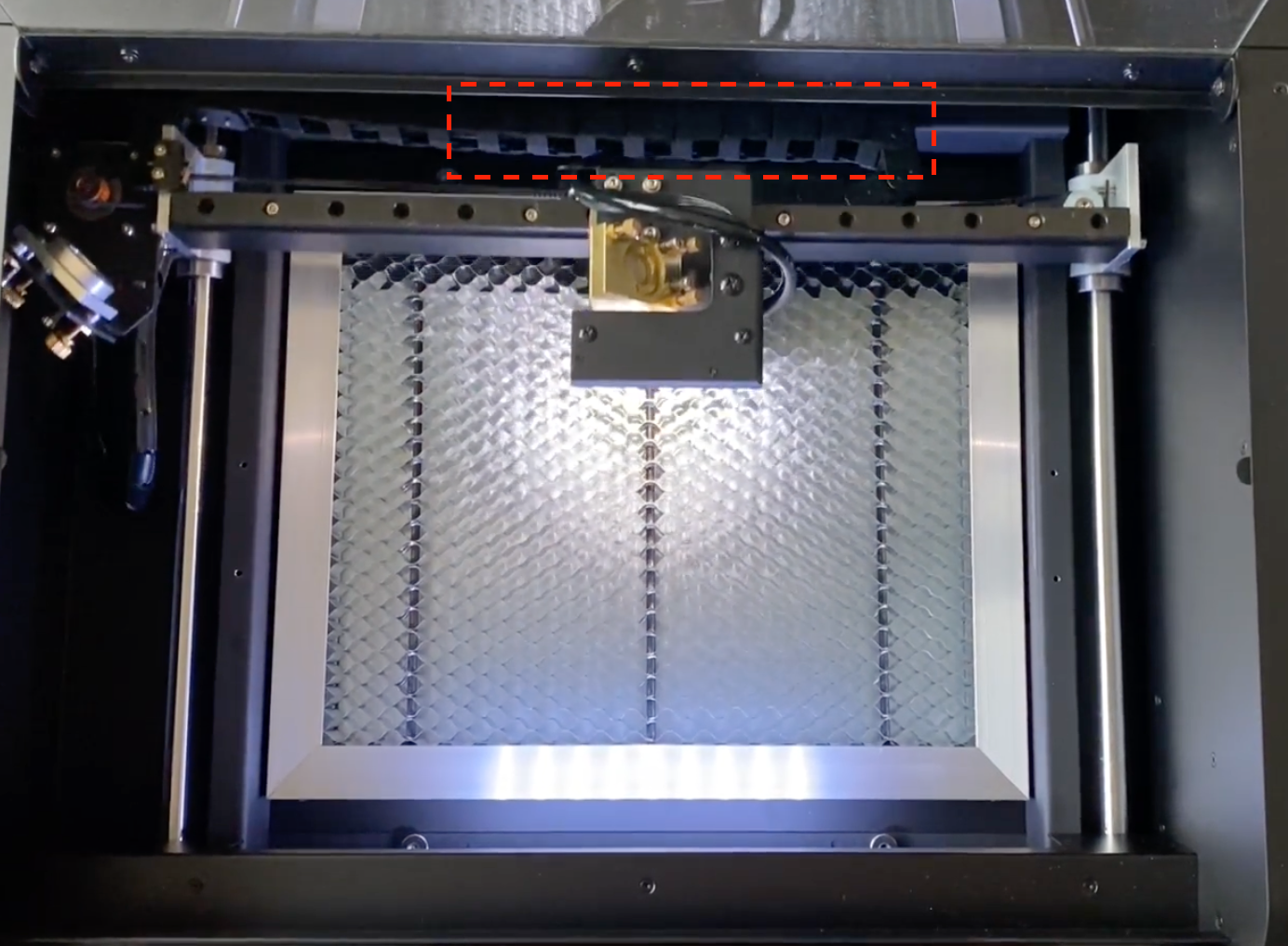

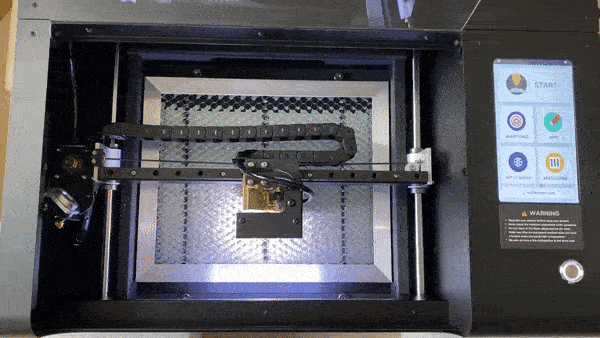

動作 #7:
ヘッドがY軸に向かって上方に移動すると、跳ね返ります。
(*ビデオではbeamoを使用して動作を示しています。)
- これは、プラスチックチェーンが機械のフレームに当たることが原因である可能性が高いです。
問題を解決するには、チェーンを手動で上に引っ張るか下に押して調整することをお勧めします。
|
|
ステップ 4 - SDカードの再フラッシュ:
SDカード内のオペレーティングシステムが破損している場合、リセットやファームウェアの更新ではホーミングの問題は解決しません。SDカードを完全に再フラッシュする必要があります。
結果を確認し、次のアクションを決定します:
- はい、リフラッシュ後にホーミングは正しく行われています >> 問題は解決しました.
|
ステップ5 - ドライバICの交換:
ドライバICはメインボード/マザーボードのコンポーネントで、モーターを駆動してレーザーヘッドを様々な方向に動かすために使用されます。このステップでは、ホーミングの問題がドライバICによるものかどうかをテストします。
- マシンの電源を切ります。
- 前面ケースを開けてメインボードを見つけます。ケースの開け方については、 article を参照してください。
- X軸のドライバICを取り外します。 図.
を参照してください。(どのICがもともとどの軸用であったかを必ず覚えておいてください)
- Y軸のドライバICを外してください。詳細は 図.
- 両方のドライバICを交換し、 図のように向きが同じであることを確認してください。
- マシンの電源を入れ、再度ホーミングを試みてください。
デモンストレーション:
（このビデオはX軸とY軸のICを交換する方法を示しています。）
結果を確認し、次のアクションを決定します:
-
ホーミングが正常に動作するようになりました >> 問題は解決しました
|
ステップ6 - リミットスイッチの確認：
リミットスイッチは、レーザーヘッドが端に到達したときに停止させるために使用されます。
リミットスイッチが故障していると、レーザーヘッドが停止しない、または早期に停止するなどのホーミングの問題が発生する可能性があります。

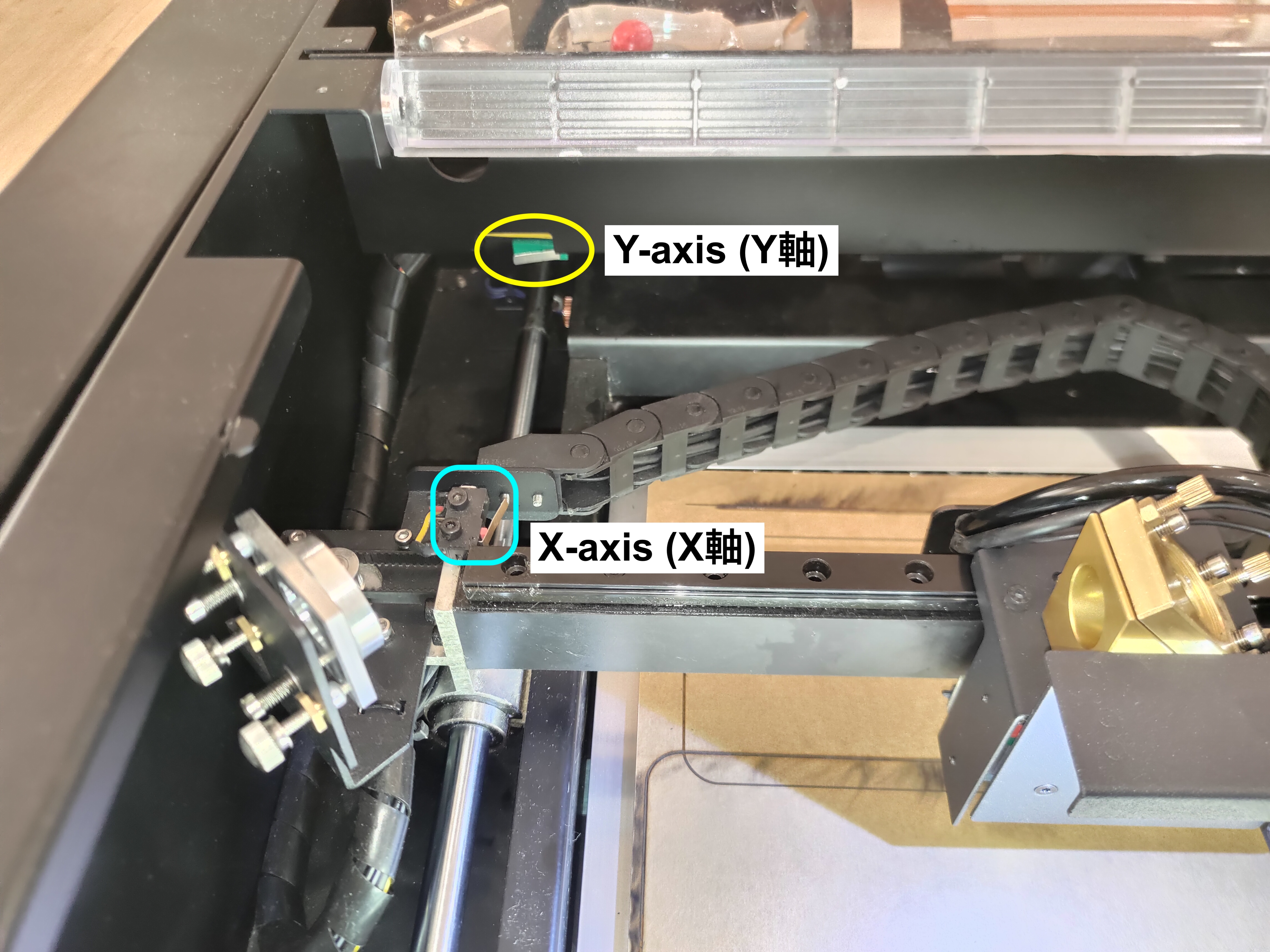

- beamoのリミットスイッチの位置：
- 以下のビデオを見て、リミットスイッチのアイコンが押されたときに正しく反応しているかどうかを確認してください。 （押された状態 = アイコンが閉じる / 押されていない状態 = アイコンが開く）
（*ビデオではHEXAを使用してデモンストレーションしています。）
結果を確認し、次のアクションを決定します:
ステップ7 - X軸の水平度を確認する:
- 以下のリンクを参照して、X軸の水平度をテストおよび調整する方法を確認してください。
動画の最後を参照して、プーリー/ホイールが緩んでいないことを確認してください。
[5-29 X軸の水平度調整]
結果を確認し、次のアクションを決定します:
- 調整後、マシンがホーミングできるようになりました >> 問題は解決しました
(考えられる原因: X軸の位置がずれていた。)
|
ステップ8 - Y軸リミットスイッチを作動させるためのフォームの追加:

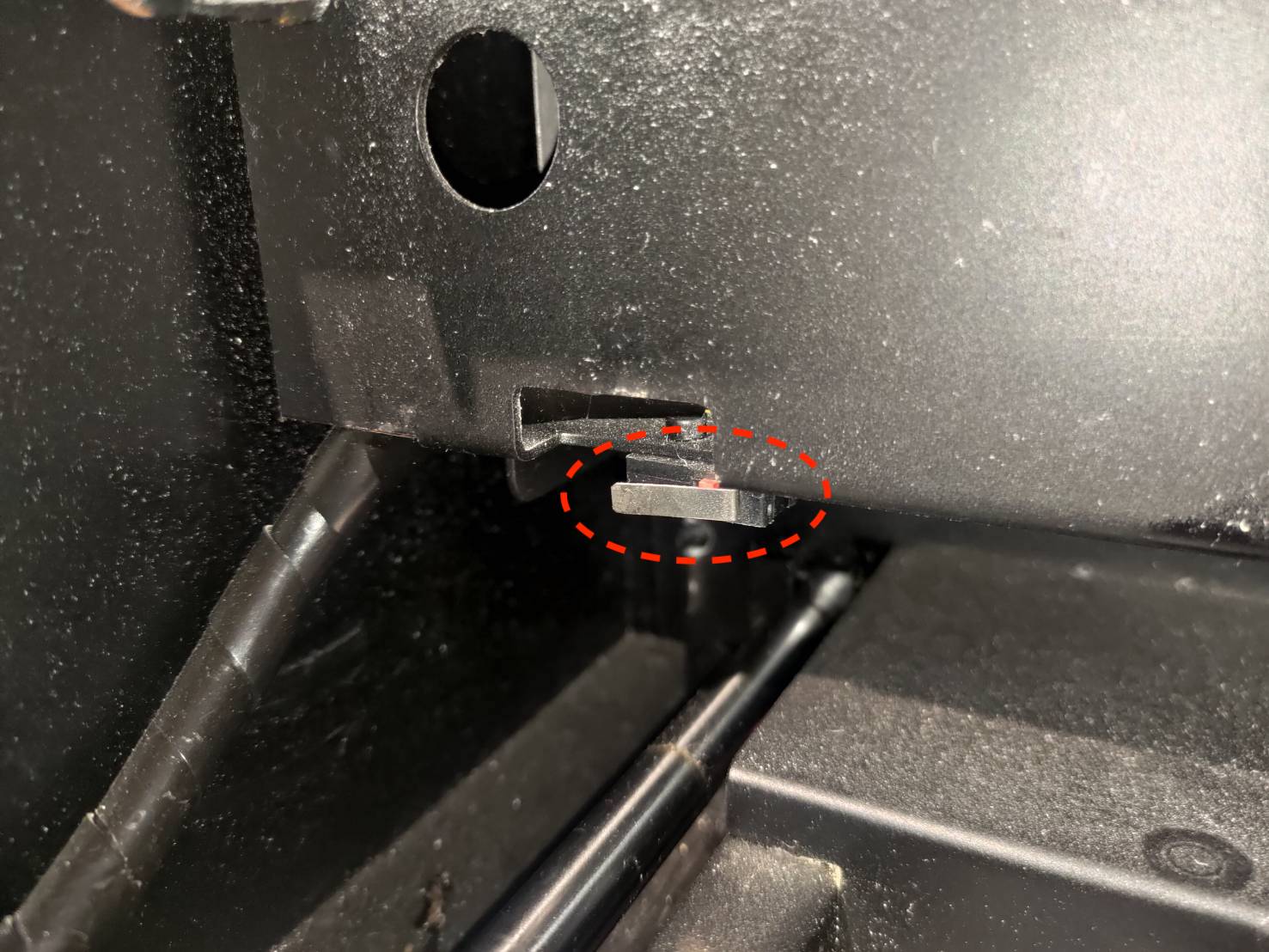

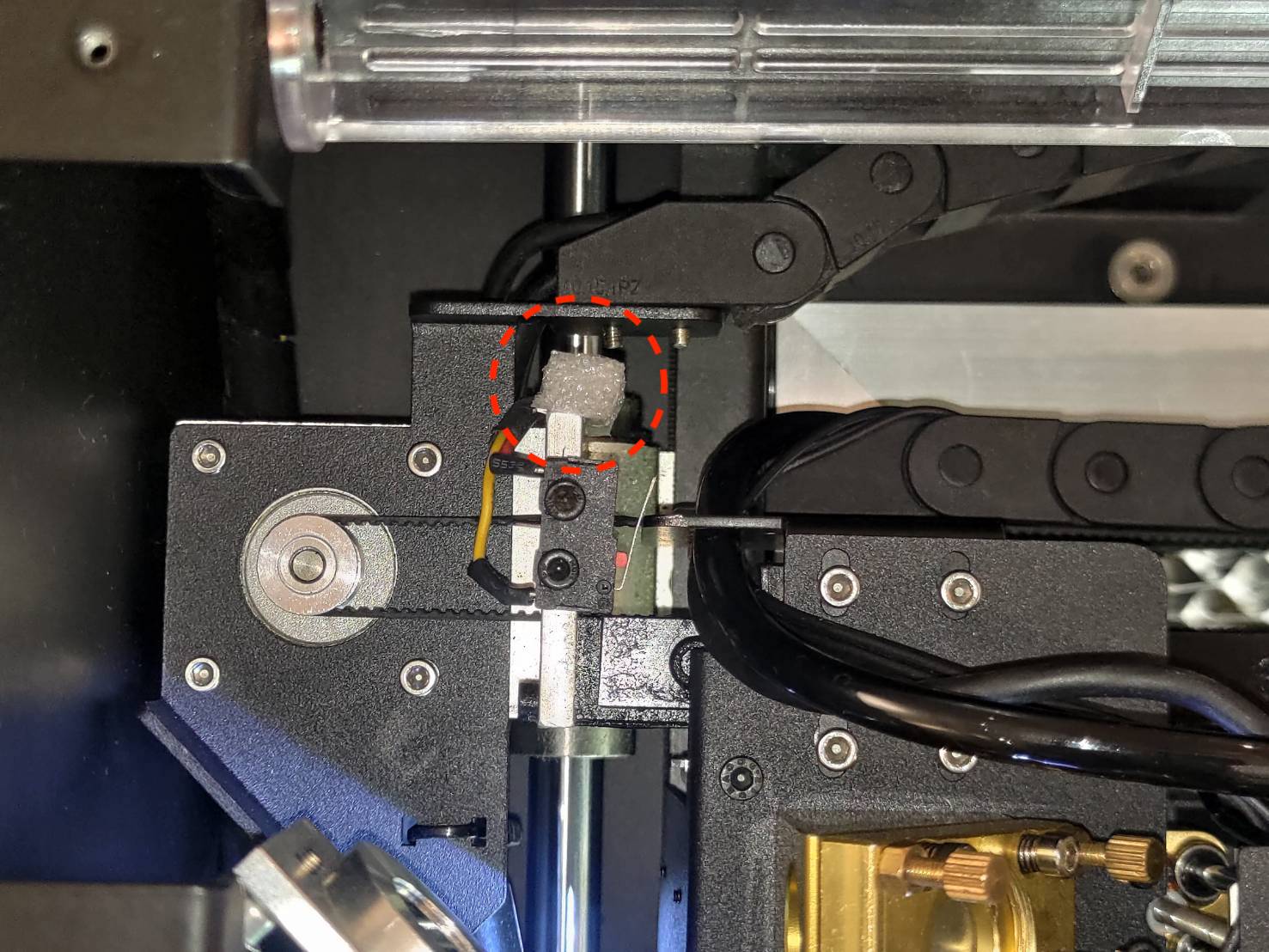

- 赤い丸で囲まれたリミットスイッチのトリガー金属は、時間の経過とともに緩むことがあり、リミットスイッチの感度に影響を与えます。これは通常、Y軸リミットスイッチで発生します。

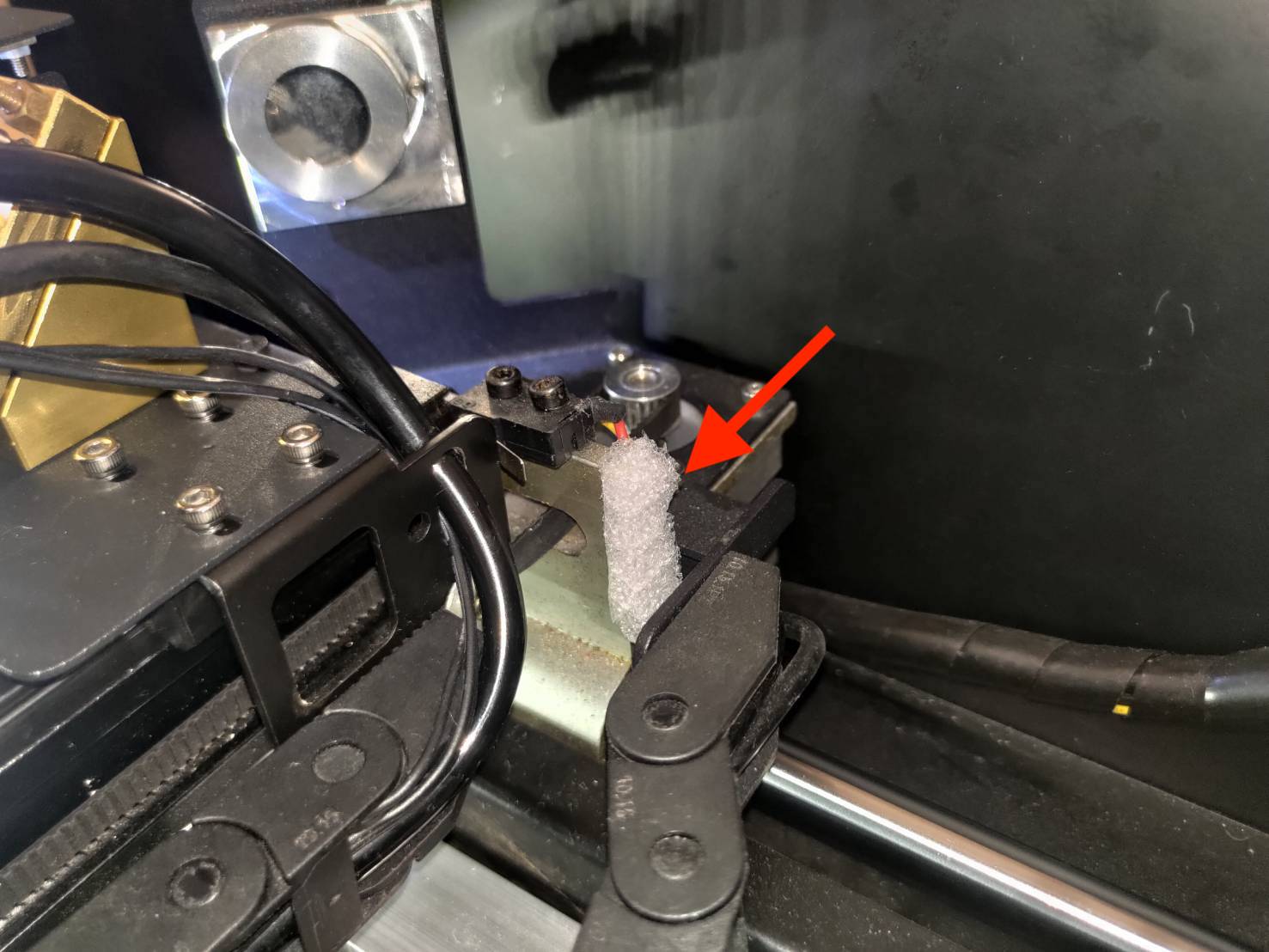

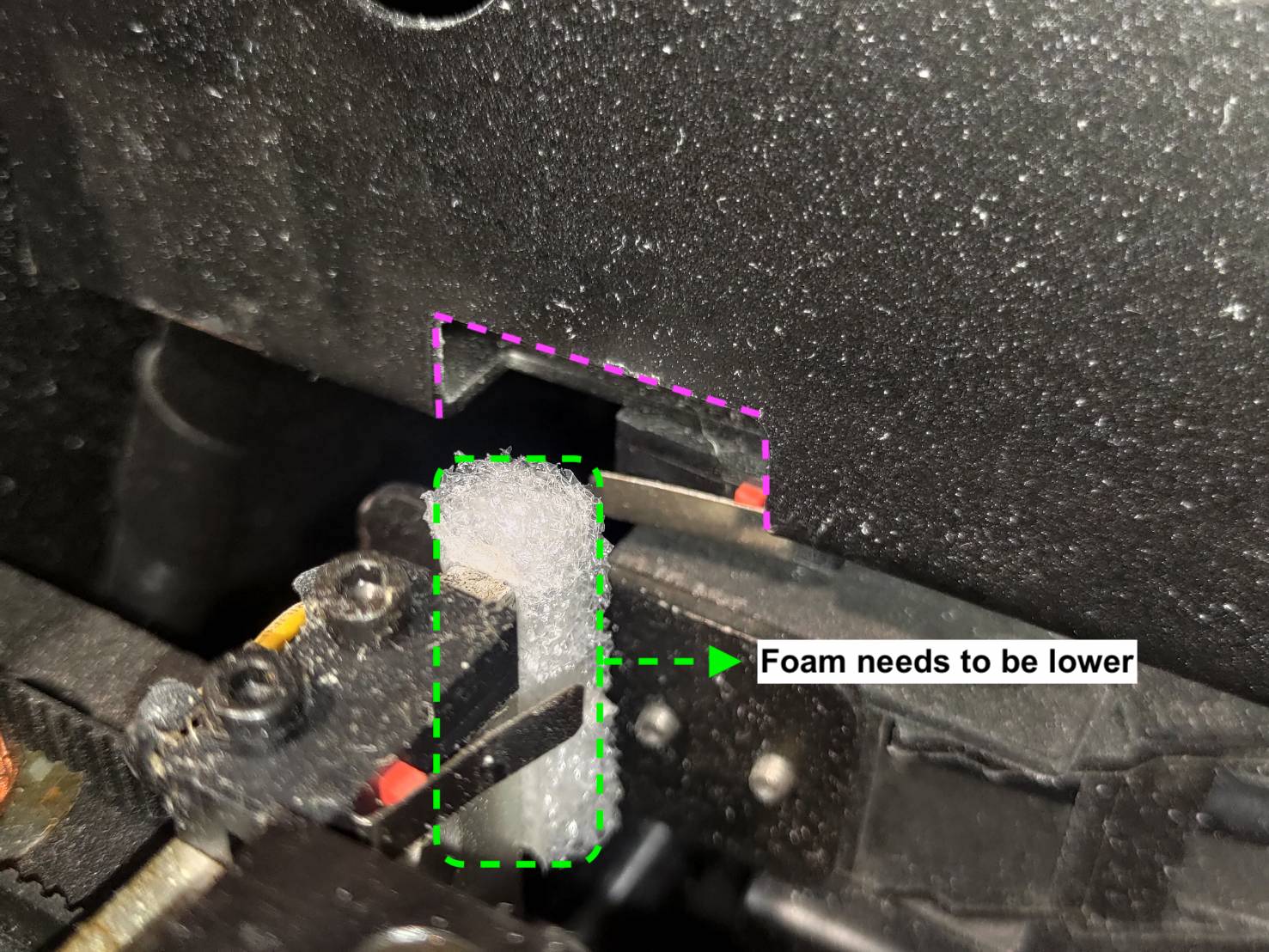

- ここでは簡単な修正方法を紹介します。以下の写真のように、X軸モーターにフォームを追加してください。
- フォームがフレームより低いことを確認してください。そうでない場合、リミットスイッチに到達するパスをブロックする可能性があります。
結果を確認し、次のアクションを決定します:
- フォームを追加した後、マシンがホーミングできるようになりました >> 問題は解決しました
|
ステップ9 - 地域の販売店またはFLUXサポートに報告する：
- 以下のリンクの指示に従って、現地の販売店またはFLUXサポートに問題を適切に報告してください。 [カスタマーサービスに連絡する]
- 以下を完了していることを確認してください チェックリスト そして、実行したアクションを共有できるように、PDFファイルとして保存しました。
*この記事で収集された、マシンの問題を示す写真やビデオなどの情報は、販売店またはFLUXサポートと共有する必要があります。
キーワード: ホーミングの問題 / ホーミングできない
