システムで低流速が検出されると、エラーがポップアップし、タスクが一時停止されます。
速度が遅いと、レーザーチューブの温度が高くなり、チューブの寿命が短くなります。
以下の手順に従って、問題のトラブルシューティングを行ってください。
考えられる原因
|
ステップ0 - 手順を進める際にチェックリストを使用してください：
このチェックリストは、この記事で実行したすべてのアクションを記録するために使用されます。
チェックリストの記入が完了したら、印刷してPDFで保存し、必要に応じて販売店またはFLUXサポートに送信してください。これは、問題のトラブルシューティングと絞り込みに役立つ情報となります。

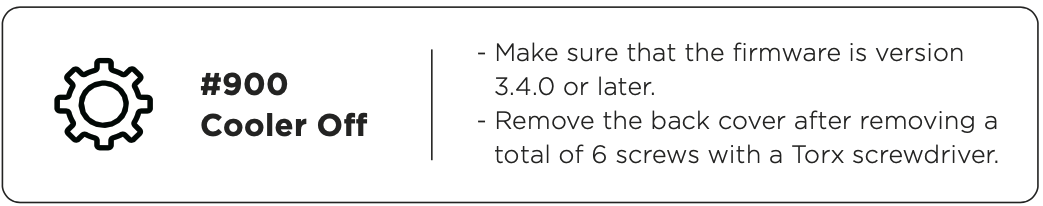

リンクを参照してください： 5-2-1 #900 Cooler off (beamo)
ステップ1 - 水が80%満たされているか確認します：
マシンに十分な水がない場合、流速が低下する可能性があります。
- Torxドライバー（T8）で6本のネジを外した後、背面カバーを取り外します。

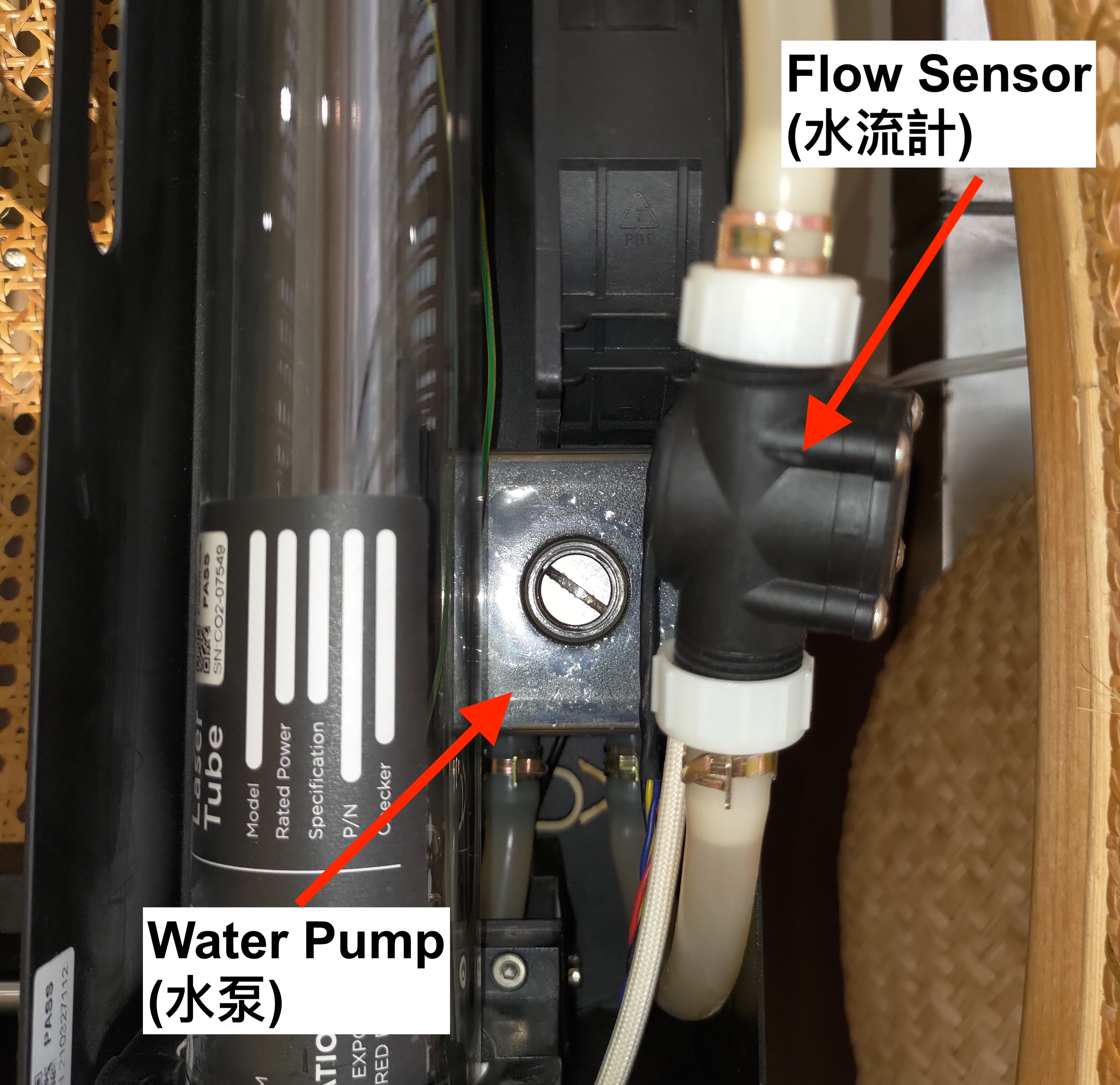

- 流量センサーの下にウォーターポンプがあります。

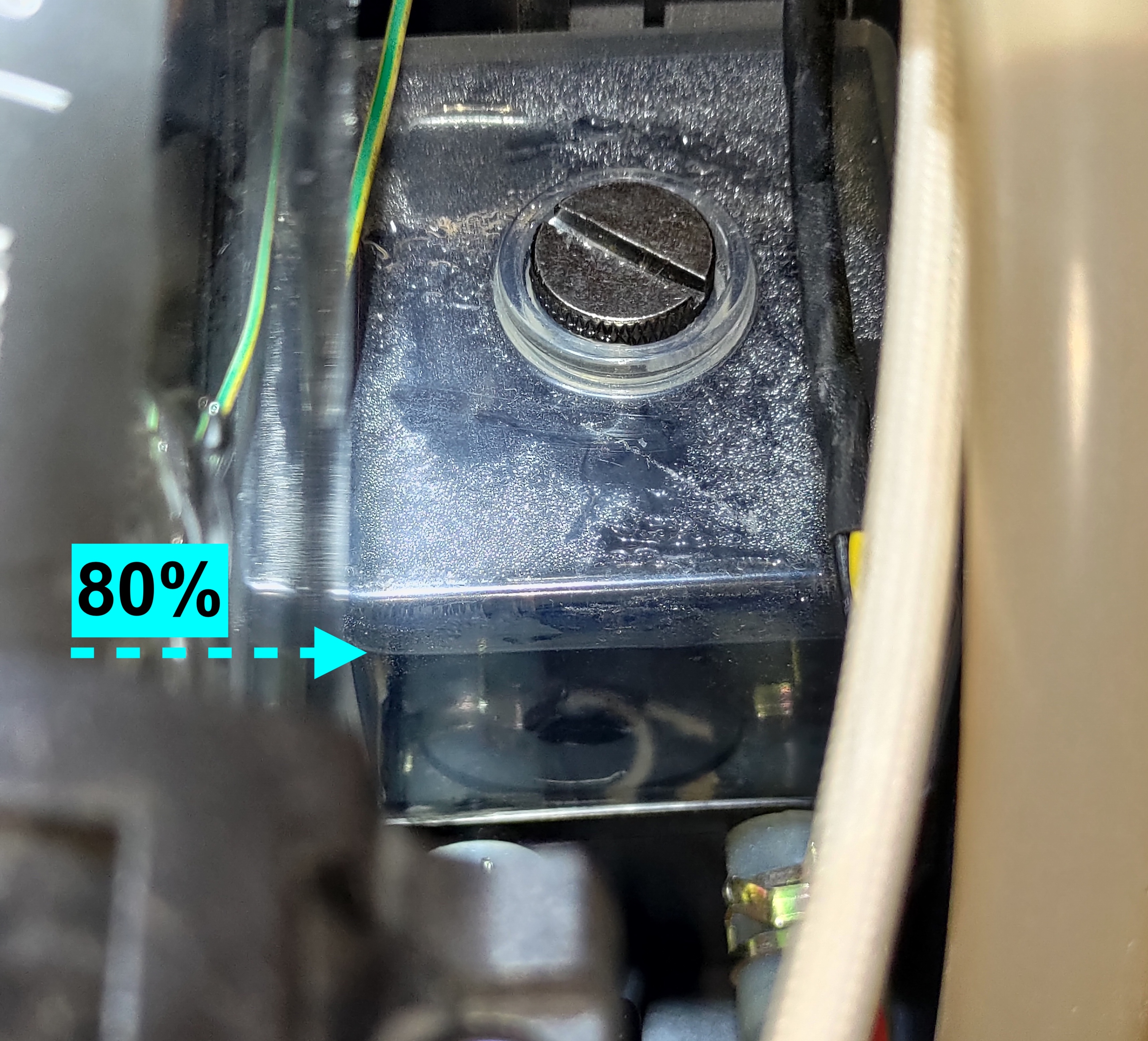

- 水が 80%まで満たされています.

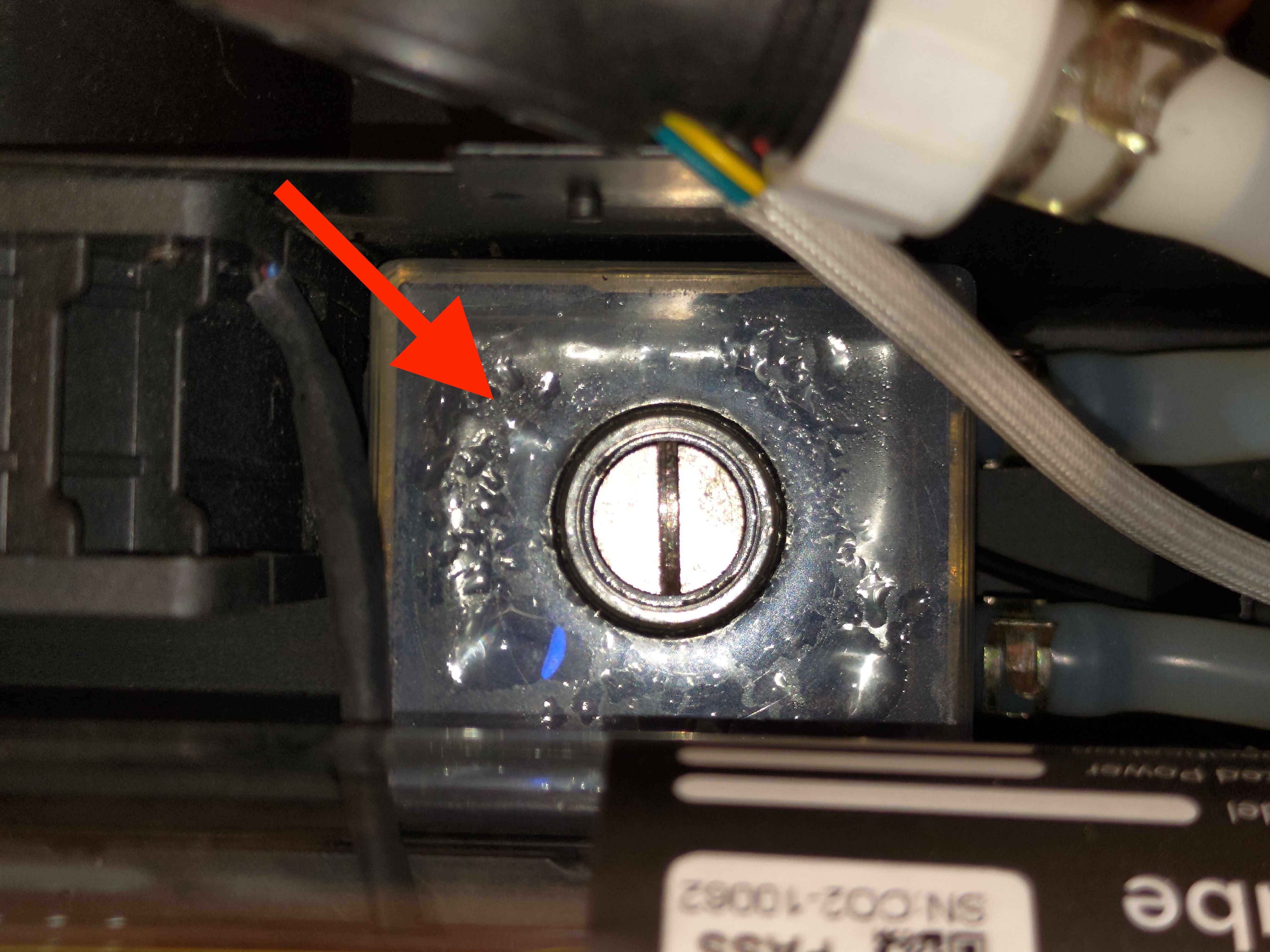

- ポンプに漏れがないか確認してください
結果を確認し、次にとるべき行動を決定してください：
はい、80%まで満たされています（漏れなし）>> 手順2に進む - 水がきれいかどうかを確認する 手順2 - 水がきれいかどうかを確認する. いいえ、80%まで満たされていません（漏れなし）>> 手順1.1に進む - 水を補充する 手順1.1 - 水を補充する.
水冷ポンプから水漏れがある >> ハードウェアの問題: 水冷ポンプが故障しています。 >>
動画を録画し、手順9に進んでください - 現地の販売店またはFLUXサポートに報告する。 手順9 - 現地の販売店またはFLUXサポートに報告する。
|
|
|
手順1.1 - 水を補充する：
- ポンプに水を追加する方法については、以下のリンクの動画を参照してください。
[4-4-2 水の交換と追加]
- 水を補充した後、ランダムなタスクを実行して問題が解決されたかどうかを確認してください。
結果を確認し、次にとるべき行動を決定してください：
|
|
手順2 - 水がきれいかどうかを確認する：
汚れた水は水の循環に影響を与えます。冷却システム内の水が清浄であることを確認してください。

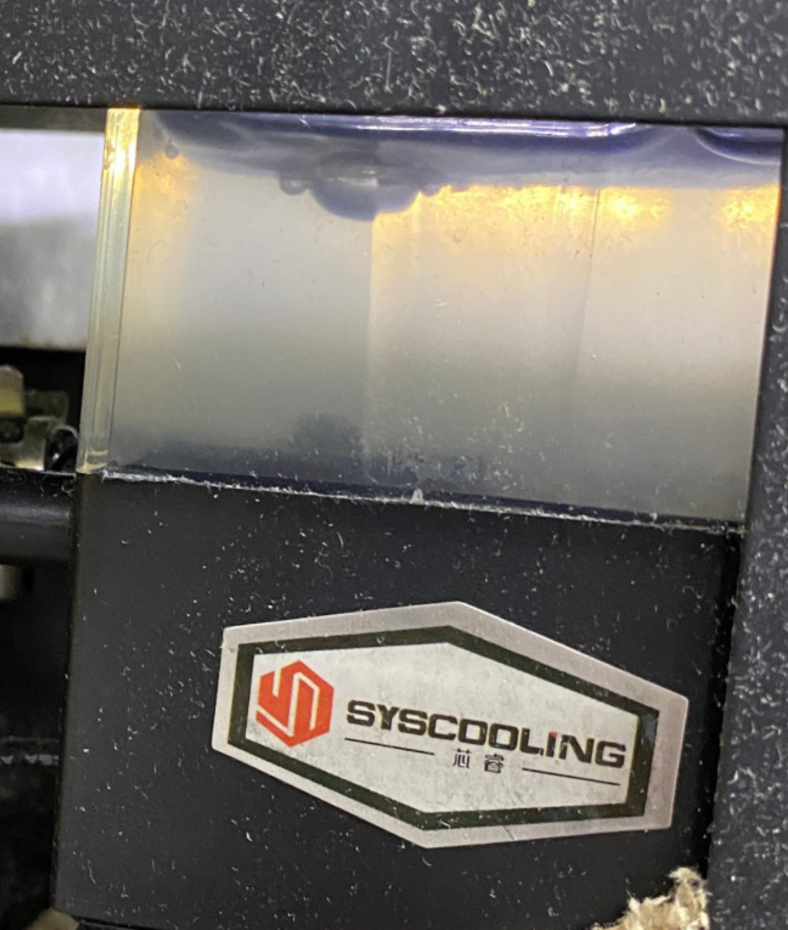

汚れている例：

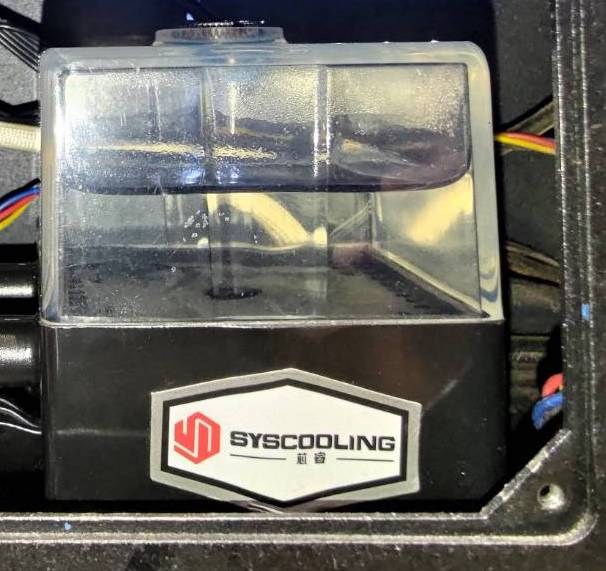

クリーンの例：
結果を確認し、次にとるべき行動を決定してください：
|
|
ステップ2.1 - 水の交換：
- 以下のリンクの動画を参照して、水を交換してください。
[4-4-2 水の交換と追加]
- 水を交換した後、ランダムなタスクを実行して問題が解決されたかどうかを確認してください。
結果を確認し、次にとるべき行動を決定してください：
|
|
ステップ3 - 流量のテスト：
ファームウェアのバージョンが3.4.0以上であることを確認してください。

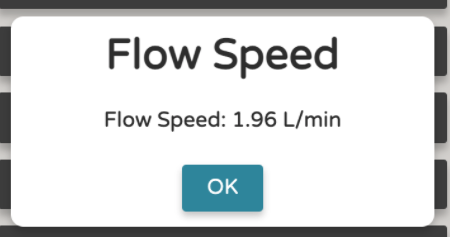

流量テストを実行し、値が正常かどうかを確認してください。
（マシンパネル > マシン > ハードウェア設定 > 流量テスト）
結果と取るべきアクションを決定します：
|
|
ステップ4 - 水ホースを確認する：
不良値が0L/分より大きく1.5L/分より小さい場合 0L/分より大きく1.5L/分より小さい場合、これはシステム全体は正常に動作しているが、流速が低すぎることを示しており、水ホースが曲がっているか、よじれている可能性があります。
-

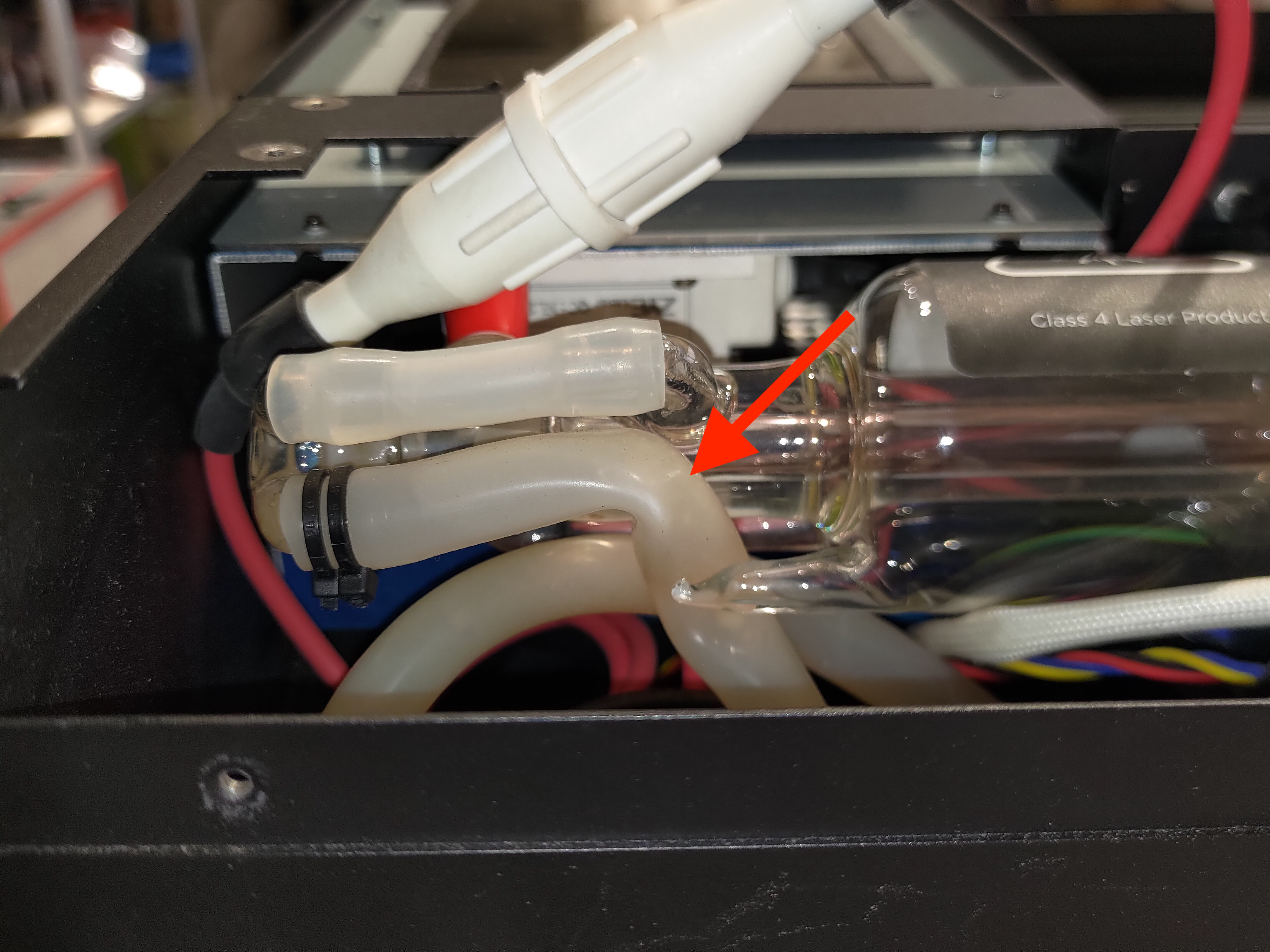

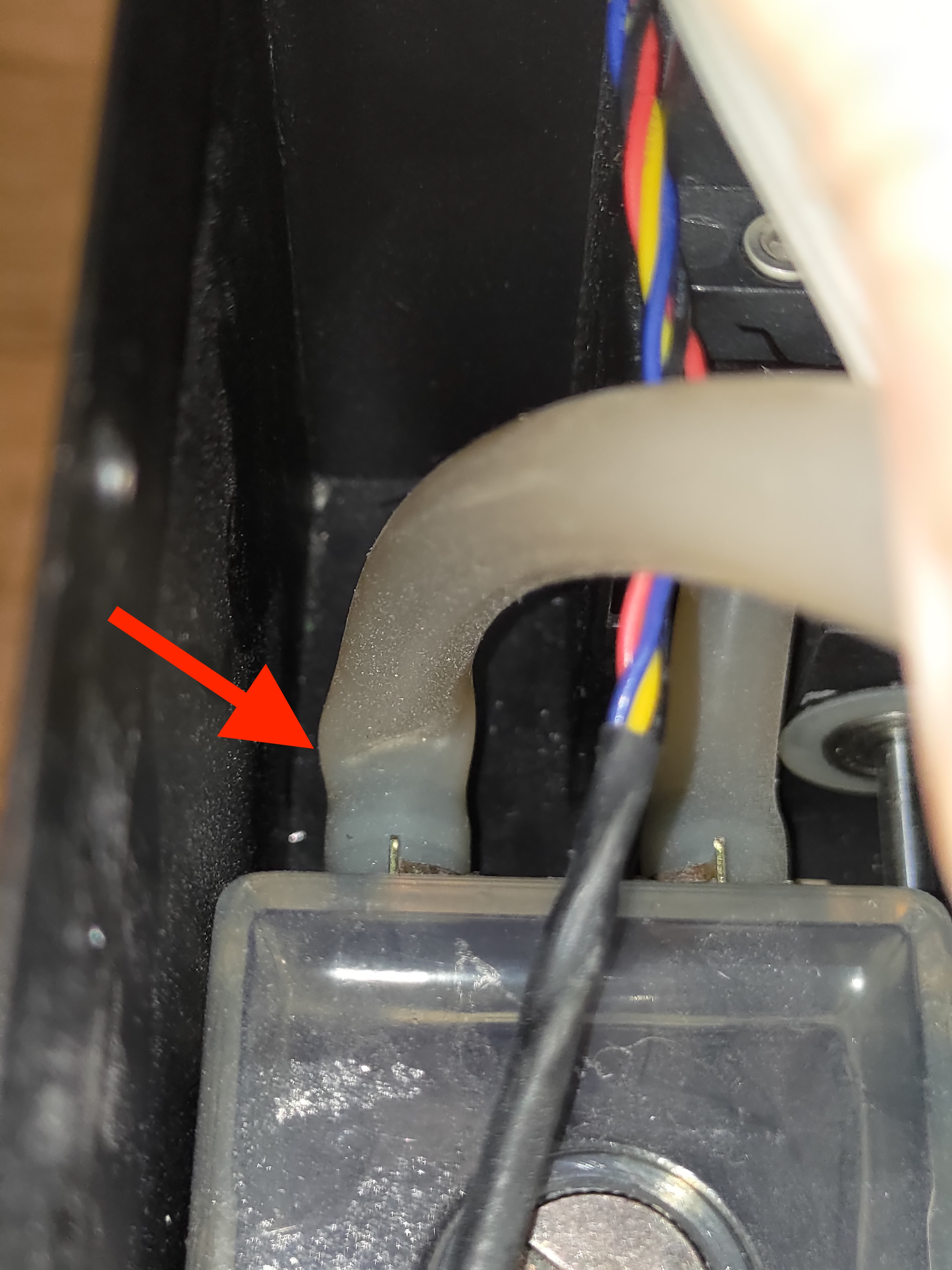

曲がったホース：（悪い例）
水ホースを確認する場所は3箇所あります。
（ホースが曲がっている、またはよじれている場合は、位置を調整してください。）
-

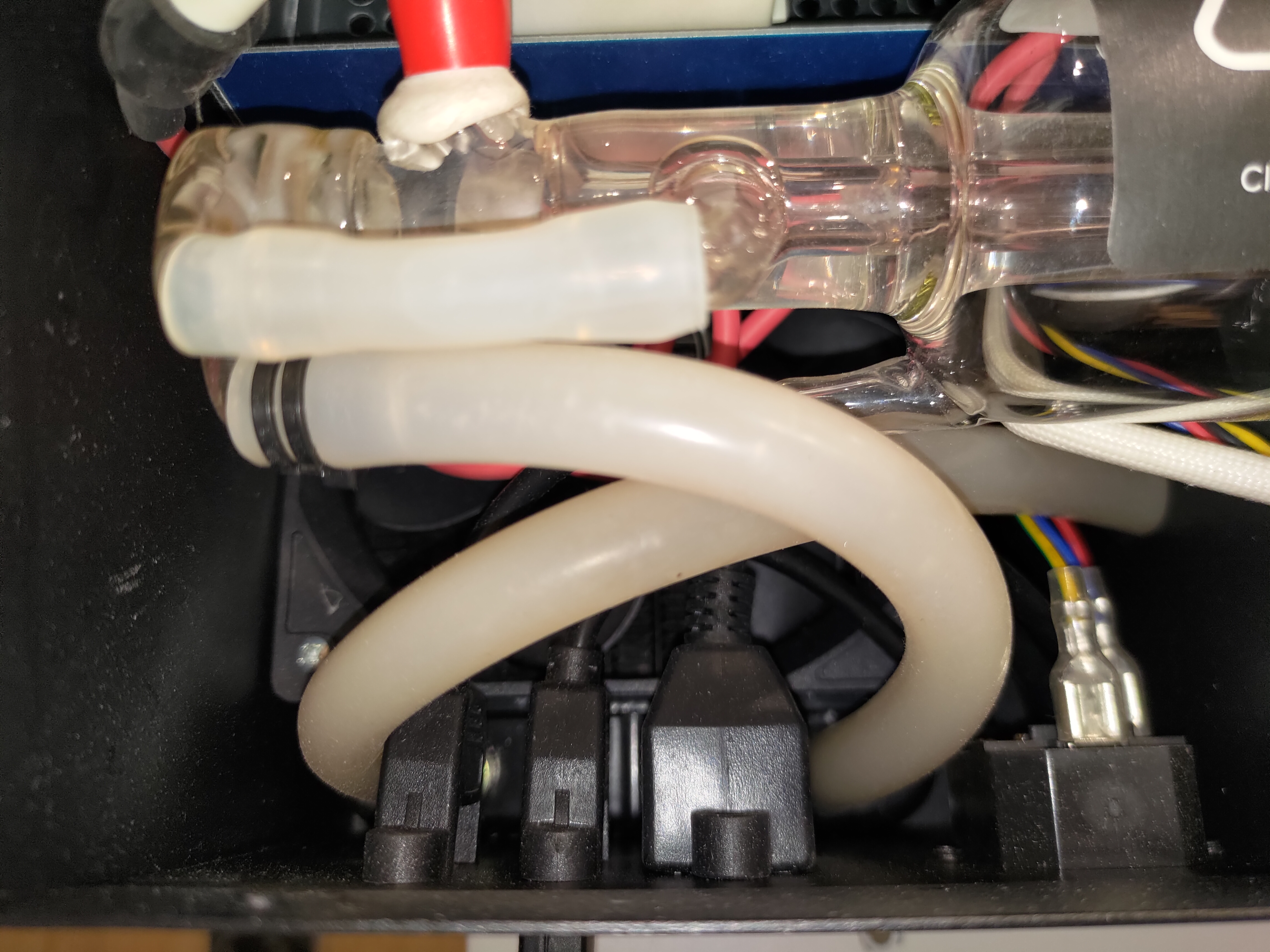

位置#1 - 高圧側（パネルに近い）：
-

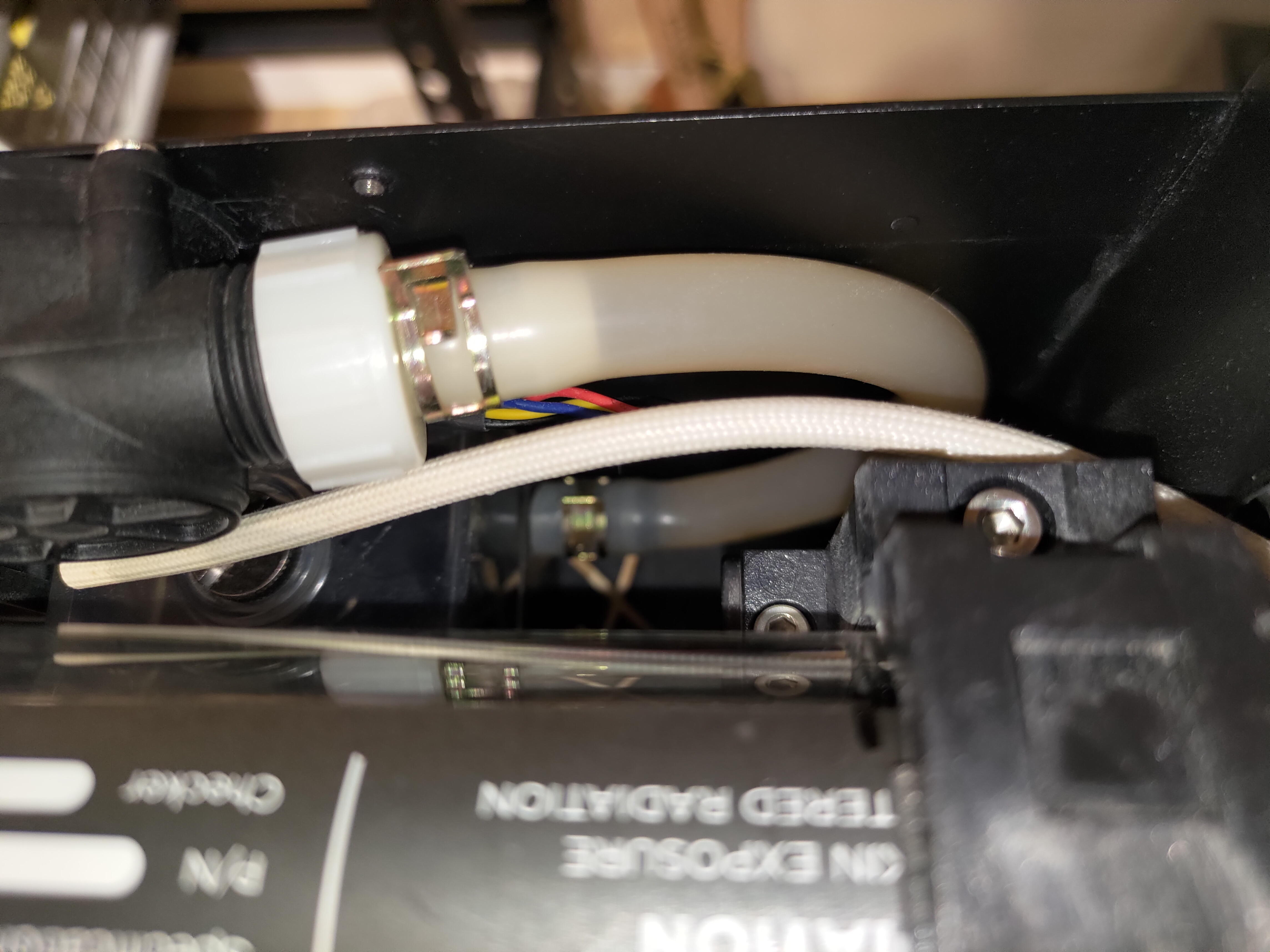

位置#2 - ウォーターポンプの入口/出口：
-

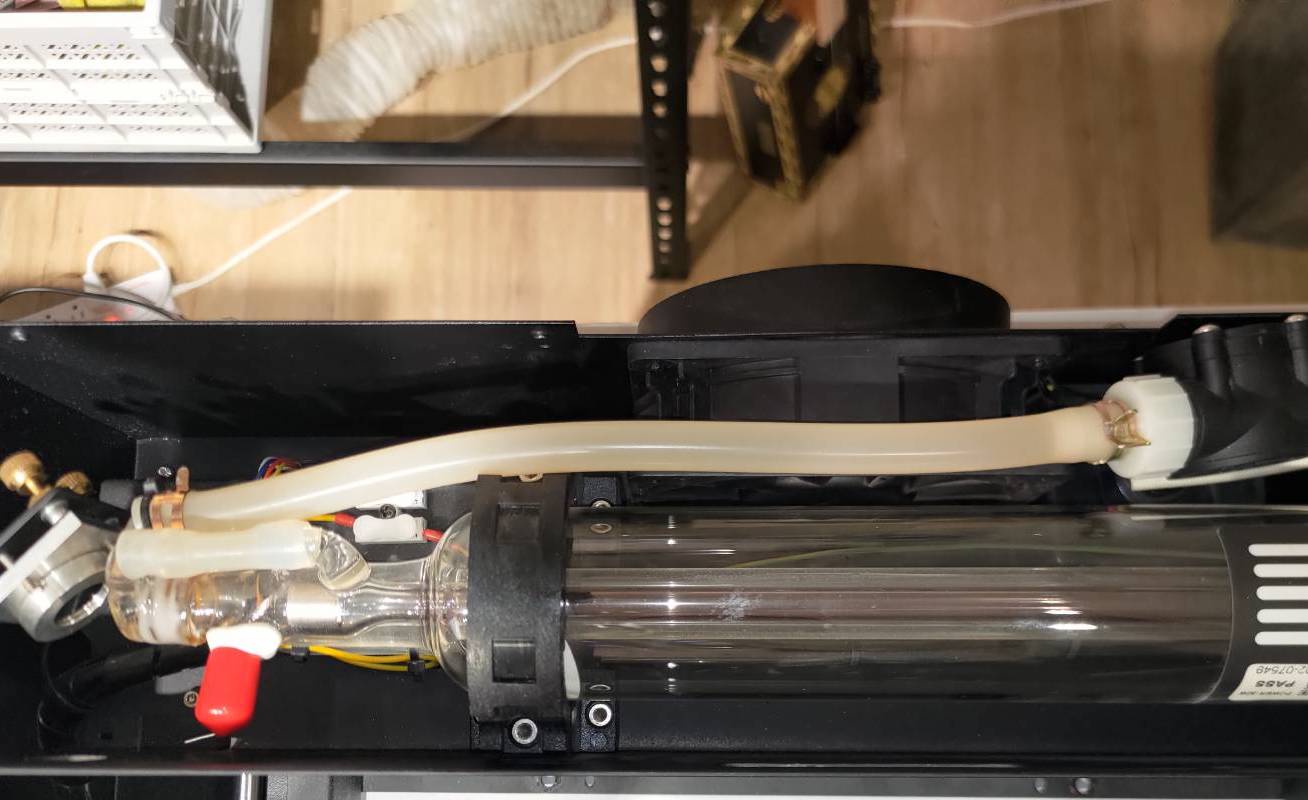

位置#3 - レーザーチューブ：
結果を確認し、次にとるべき行動を決定してください：
|
|
|
ステップ5 - ウォーターポンプが起動できるかどうかを確認します。
テストの実行方法については、以下のビデオを参照してください。
（マシンパネル > メンテナンス > ポンプ > 背面のポンプを確認する）
-
確認方法：
ウォーターポンプが正常に作動すると、次の2つの動作が見られます：

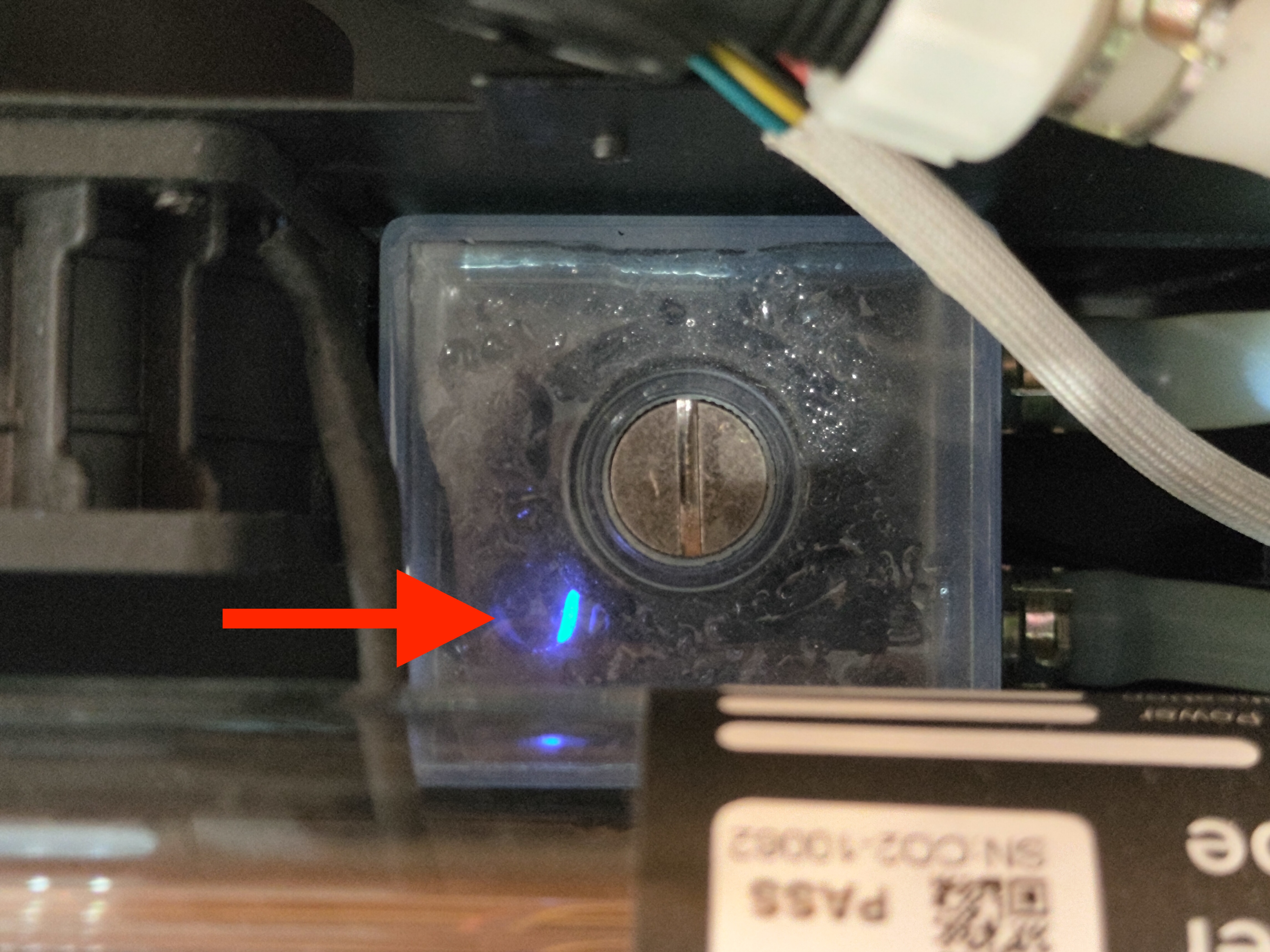

- タンク内の青色LEDが点灯します。
- タンク内の水がポンプで汲み上げられます。
（水の流れや気泡が少し出ているのが見えるはずです。）
結果を確認し、次にとるべき行動を決定してください：
|
|
ステップ6 - ウォーターポンプを物理的に作動させる：
ウォーターポンプを作動させるために、以下の操作を行ってください。
青色LEDが点灯しているのにポンプが水を汲み上げない場合：
- ポンプのキャップを外し、メンテナンスページでポンプを有効にします。
下のビデオのように、ホースを引き上げて圧力をかけます。
（システム内に滞留した空気がポンプで押し出せない可能性があります。）
- メンテナンスページでポンプを有効にしてから、ペンでタンクの内側をノックしてみてください。
（ポンプのタービンが詰まって、水を汲み上げられなくなっている可能性があります。）
青色LEDが消灯している場合：
- マシンのフロントカバーを取り外してください。
-
マシン前面右側のメインボード上の水ポンプのケーブルを差し直してください。 マシンの前面右側にあります。
差し直す水ポンプのケーブルを見つけるには、 図 を参照してください。
(ポンプが動作しない原因は、ケーブルの接続が緩んでいる可能性があります)
結果を確認し、次にとるべき行動を決定してください：
|
|
ステップ7 - 流量センサー:
流量が適切でない場合、流量センサーの接続が不適切である可能性があります。
-
マシン背面のメインボード上の流量センサーのケーブルを差し直してください。 マシンの背面にあります。
差し直す水ポンプのケーブルを見つけるには、 図 差し直すケーブルを見つけるには、図を参照してください。
- 差し直したら、 流量テストを実行し、結果を確認してください。
( ステップ3)
結果を確認し、次にとるべき行動を決定してください：
|
|
ステップ8 - SDカードの再フラッシュ:
差し直す水ポンプのケーブルを見つけるには、 article SDカードを再フラッシュしてから、流量テストを実行してください。
(これがファームウェアの問題に関連しているのか、ハードウェアの問題に関連しているのかを確認するためです。)
結果を確認し、次にとるべき行動を決定してください：
|
|
ステップ9 - 地域の販売店またはFLUXサポートに報告:
- 以下のリンクの指示に従って、地域の販売店またはFLUXサポートに問題を適切に報告してください。 [カスタマーサービスに連絡]
- 必ず チェックリスト を完了し、PDFファイルとして保存して、実行した操作を共有できるようにしてください。
*この記事で収集された、マシンの問題を示す写真や動画などの情報は、販売店やFLUXサポートと共有する必要があります。
#END
