5-16 オートフォーカスマイクロアジャストメント (Ador)

説明

オートフォーカス後の距離が正しくない、または望ましくない、あるいは自分でオートフォーカスの距離を増減させたい場合、Adorには距離を調整できる組み込み機能があります。

以下の手順に従って、焦点距離を確認し、調整してください。
距離は±2mmまで微調整できます。

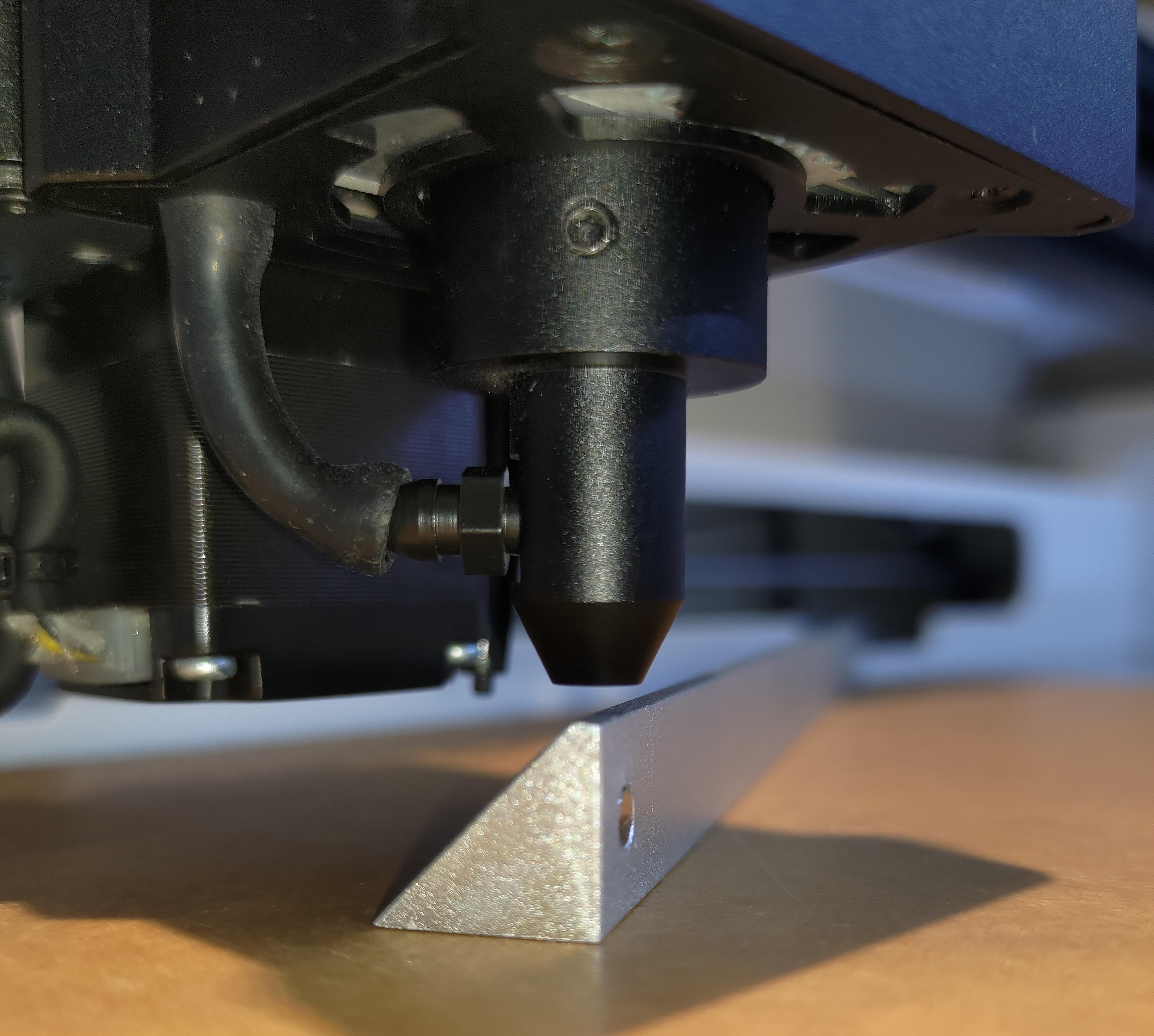

デフォルトの距離:

ステップ1：

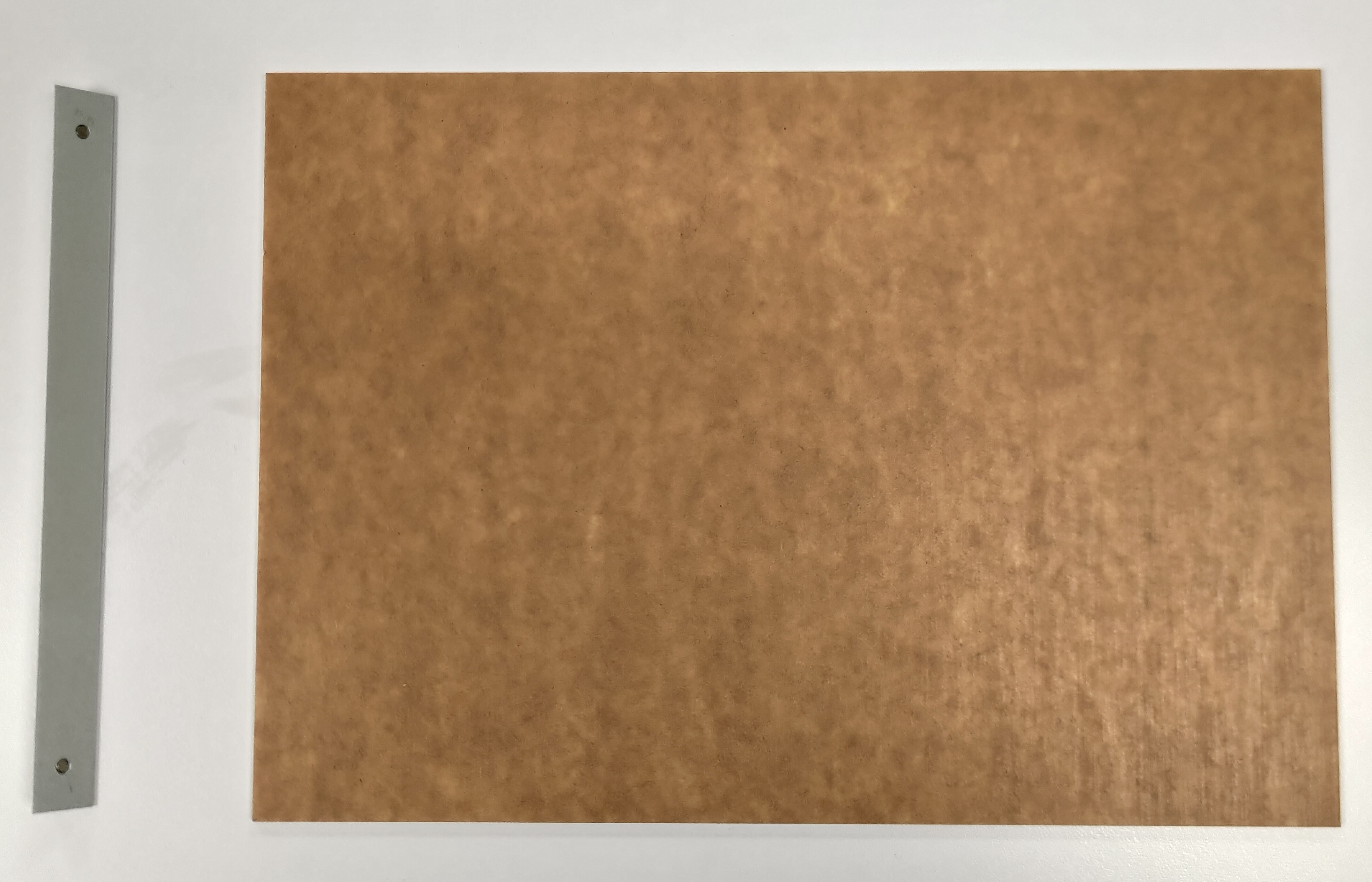

アクリルや木材などの固体材料と、付属品ボックスに同梱されている三角柱を用意します。

ステップ2：

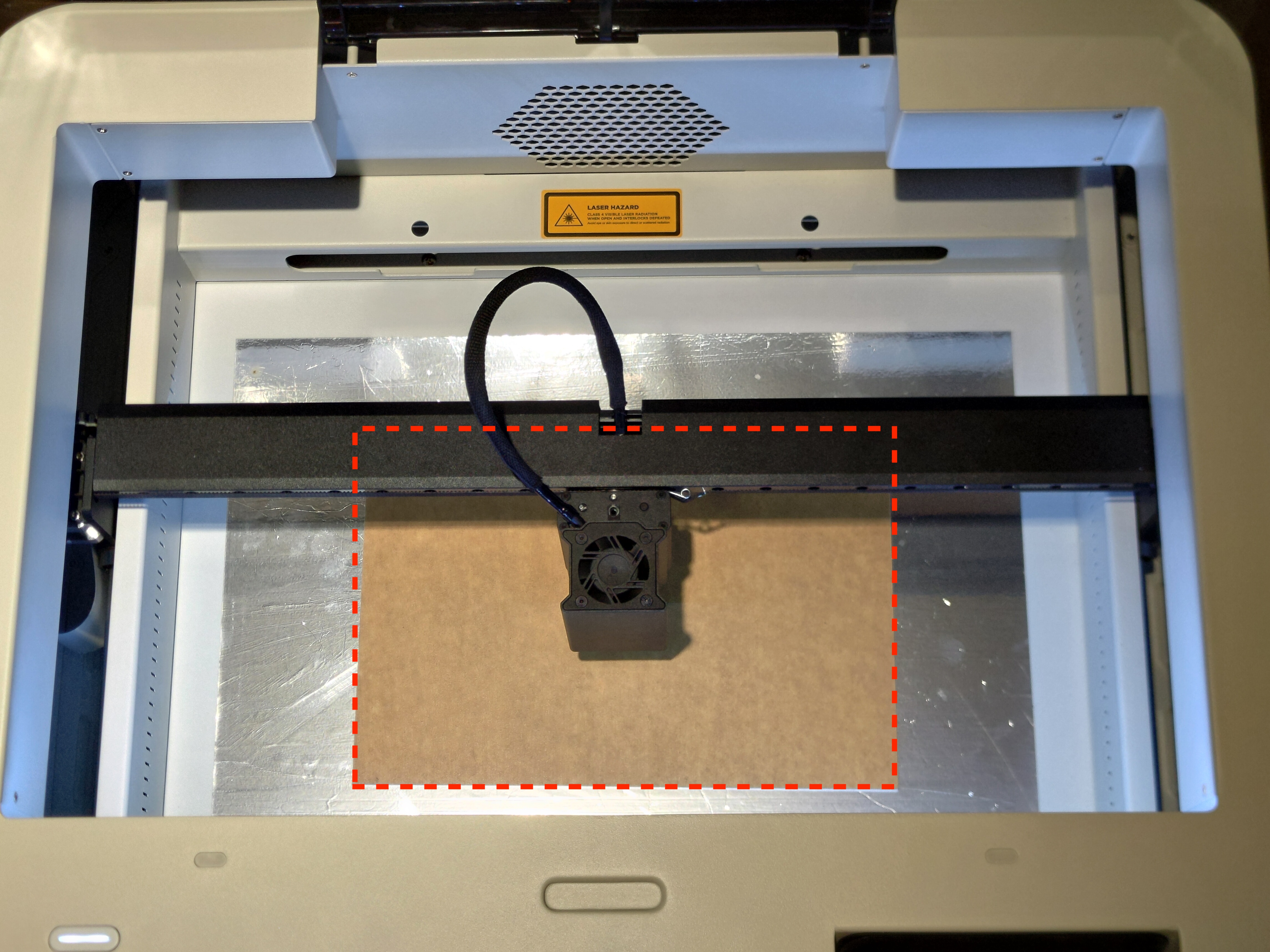

マテリアルをベッドの中央に置き、ボタンまたはタッチパネルを使用してオートフォーカスを実行します。

ステップ3:

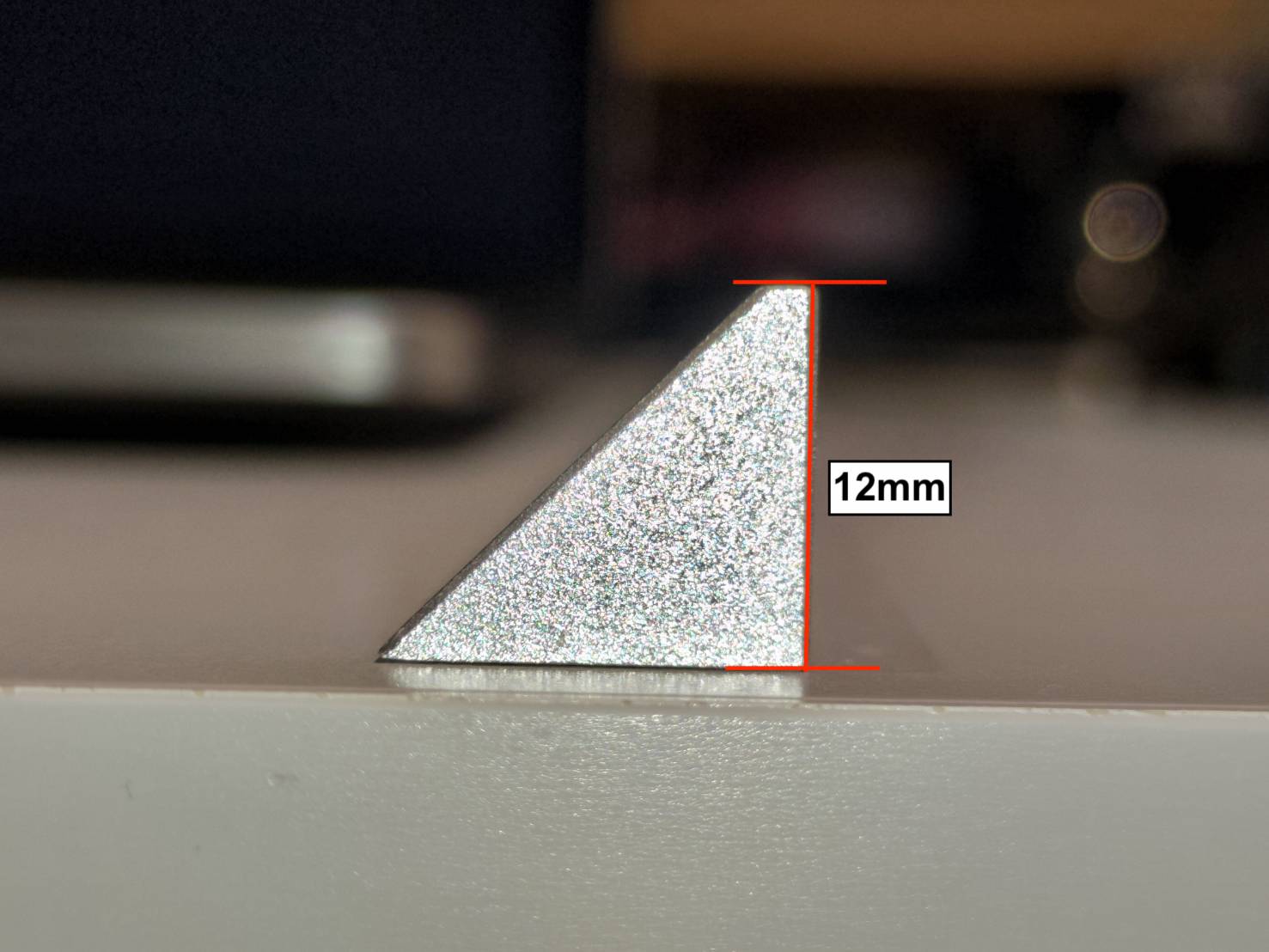

ご確認ください 三角柱。高さ12mmの平らな端がある側面が見つかります。

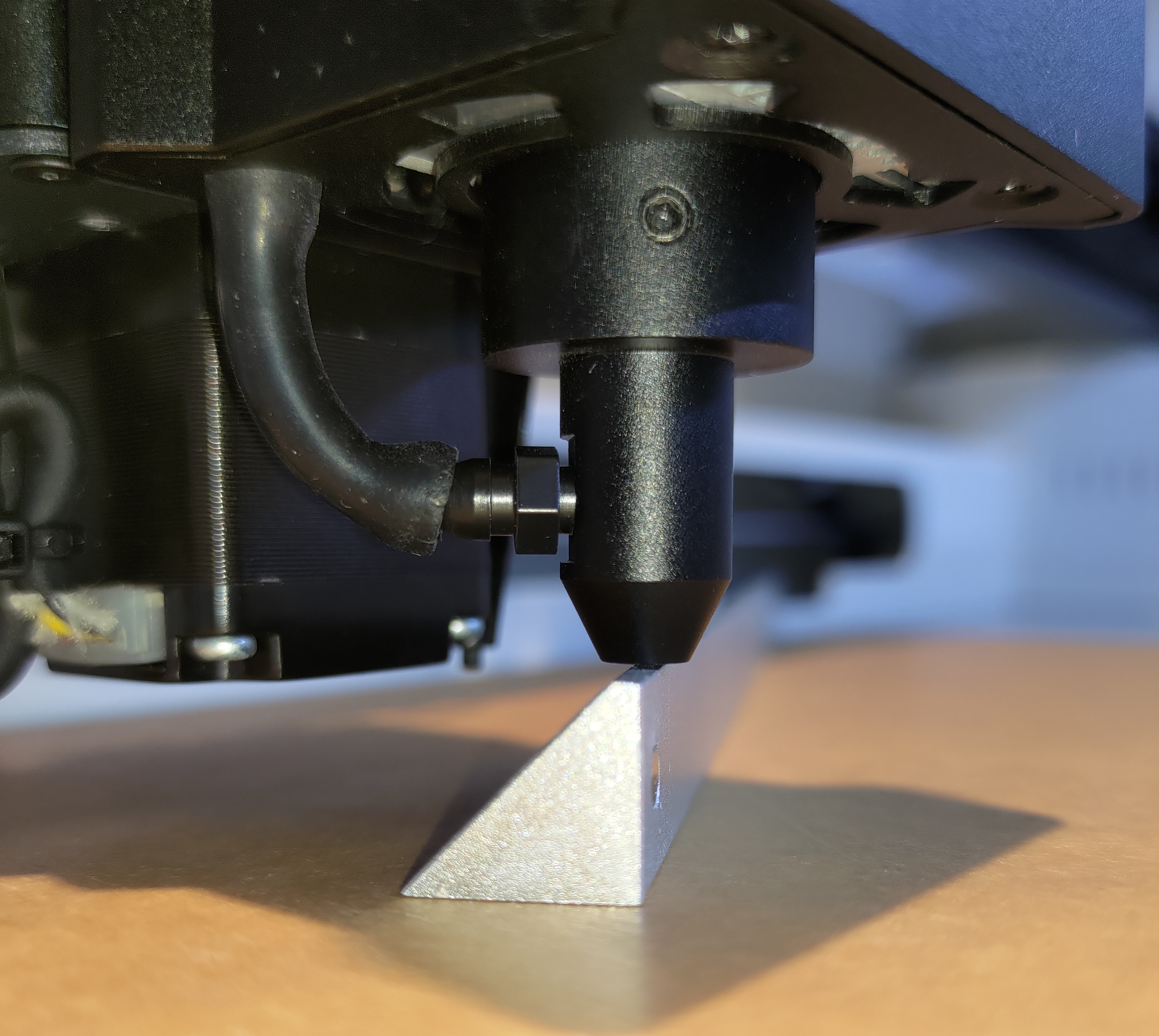

プリズムを確認した後、 材料の表面とノズル先端の間の隙間にプリズムを挿入します。
距離を観察して、長すぎるか短すぎるかを判断します。

ステップ4:

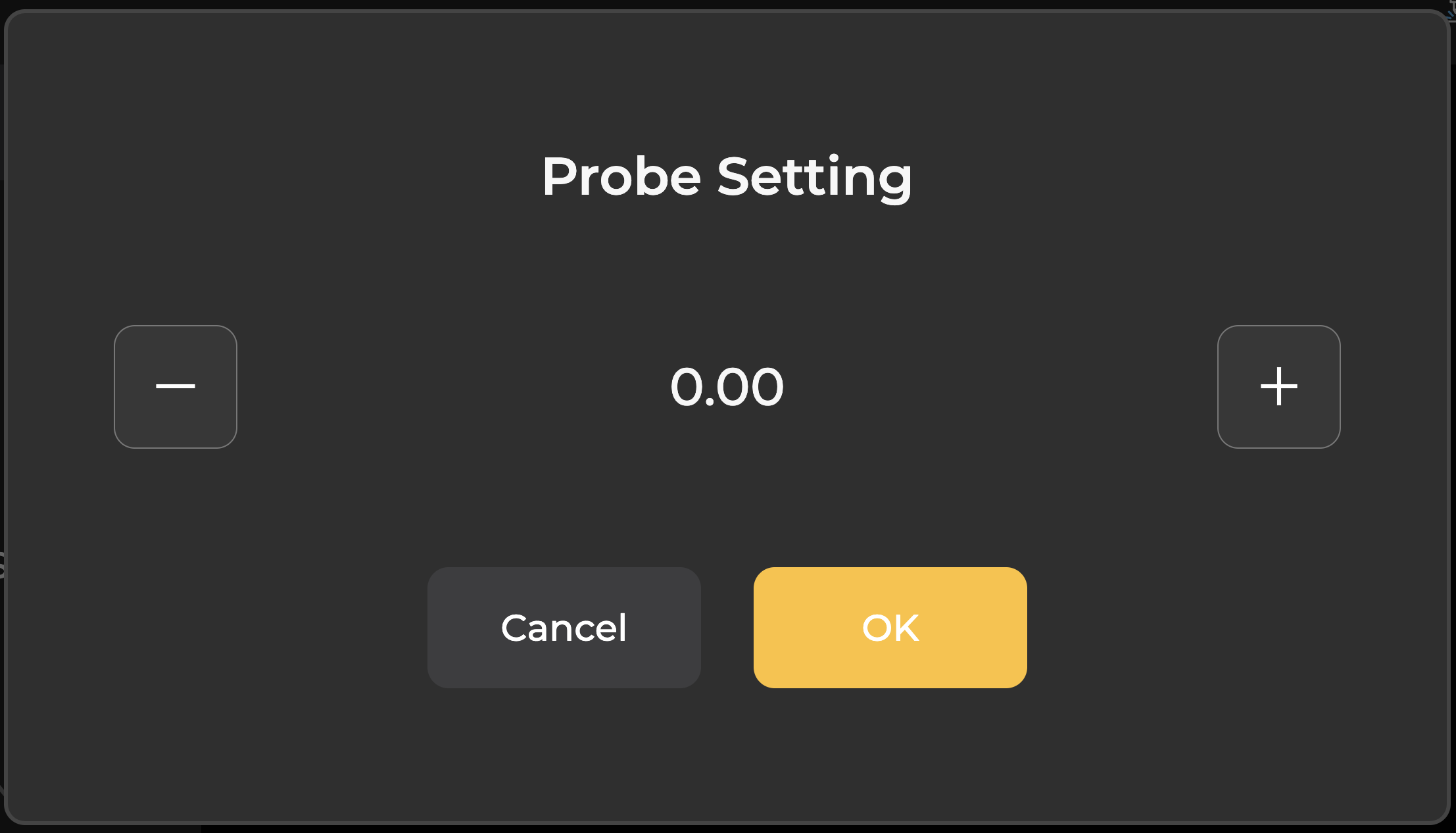

距離を手動で調整する機能に移動します。
(Machine > Settings > Hardware Settings > Probe error correction）

ステップ5:

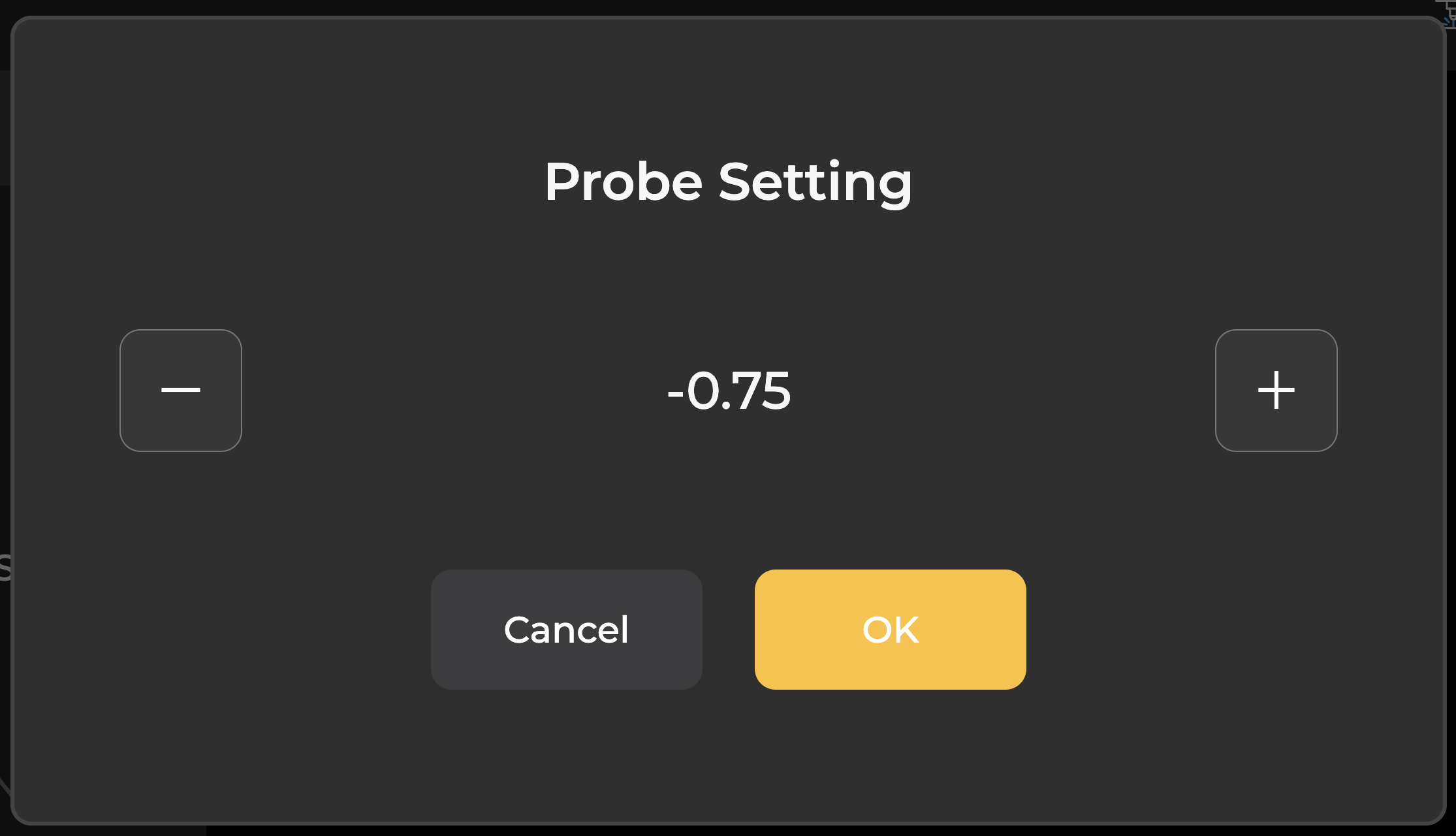

値を "-" に設定すると、距離がmm単位で減少します。 (モジュールを下げる)
値を "+" に設定すると、距離がmm単位で増加します。 (モジュールを上げる)

例 #1: プリズムが挿入できない場合、 距離が短すぎることを示しているため、モジュールを上げる必要があります。 この場合、値を 増やす.

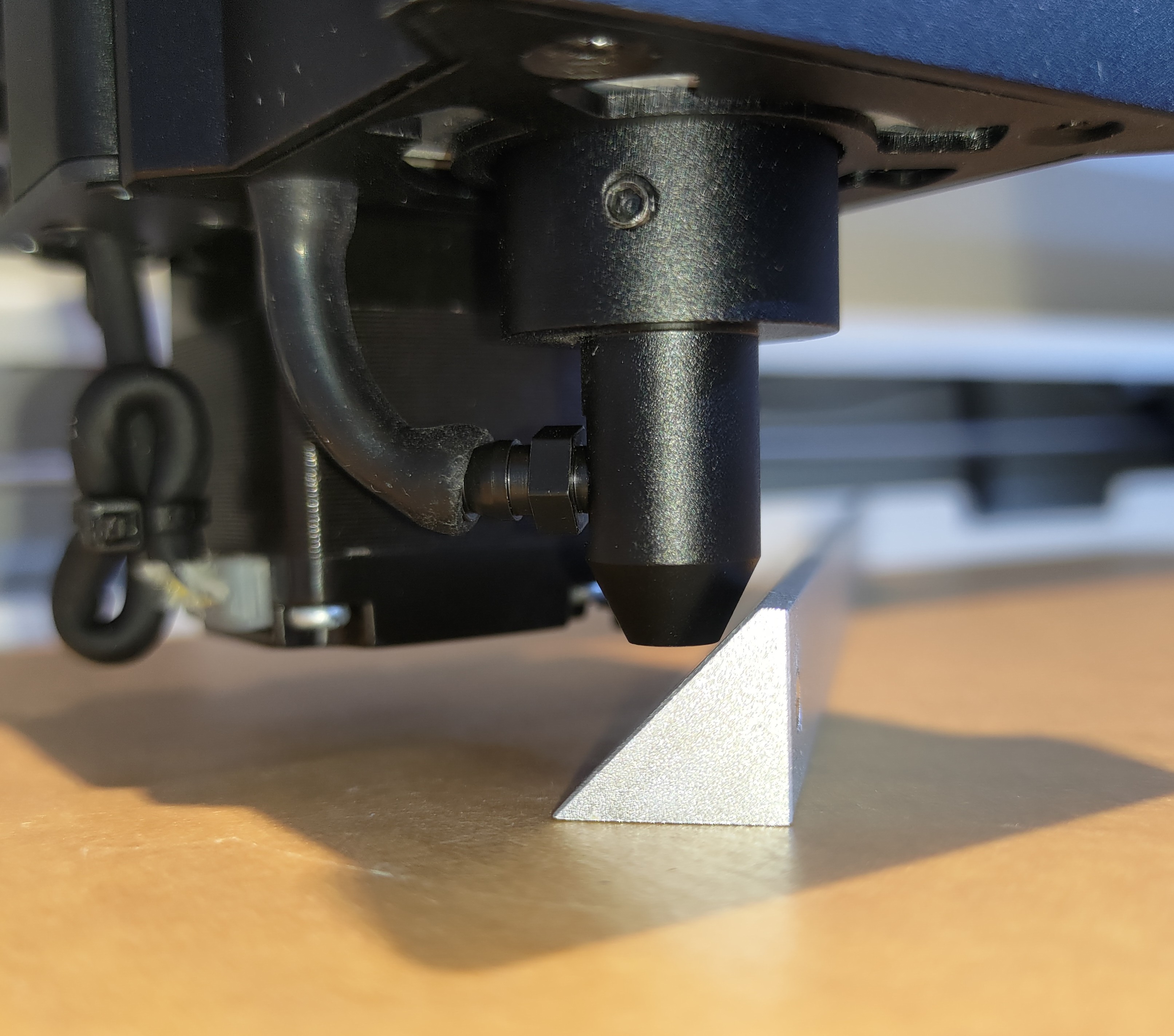

例 #2: プリズムを挿入した後にギャップが大きい場合、 距離が長すぎるなので、モジュールを下げる必要があります。この場合、値を 減らす.
