ツール
- トルクスT8 ドライバー
- 3mmアレンキー
- 7mmレンチ
- プラスドライバー
- マーカーペン
ステップ1 -
マシンの電源を切り、電源コードを抜き、マシンを裏返します
ステップ2 - USBポート近くのゴム足とネジにマークを付けます
マーキングの目的は、この足のネジが他のネジより短く、同じ位置にある必要があるためです。

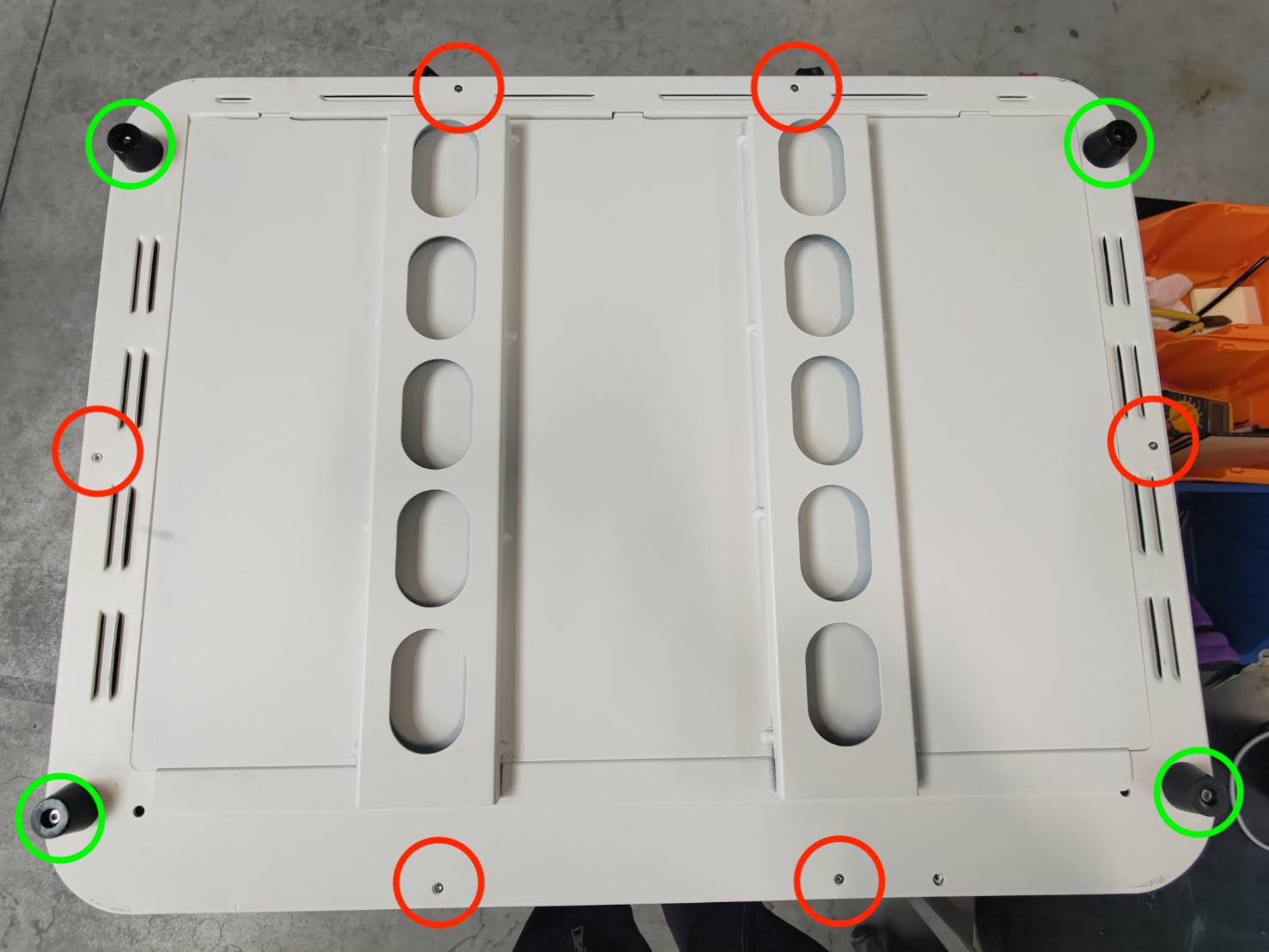

ステップ3 - これらのネジを外します 底面 ネジ
T8ネジ x 6本 ＆ 3mm六角ネジ x 4本

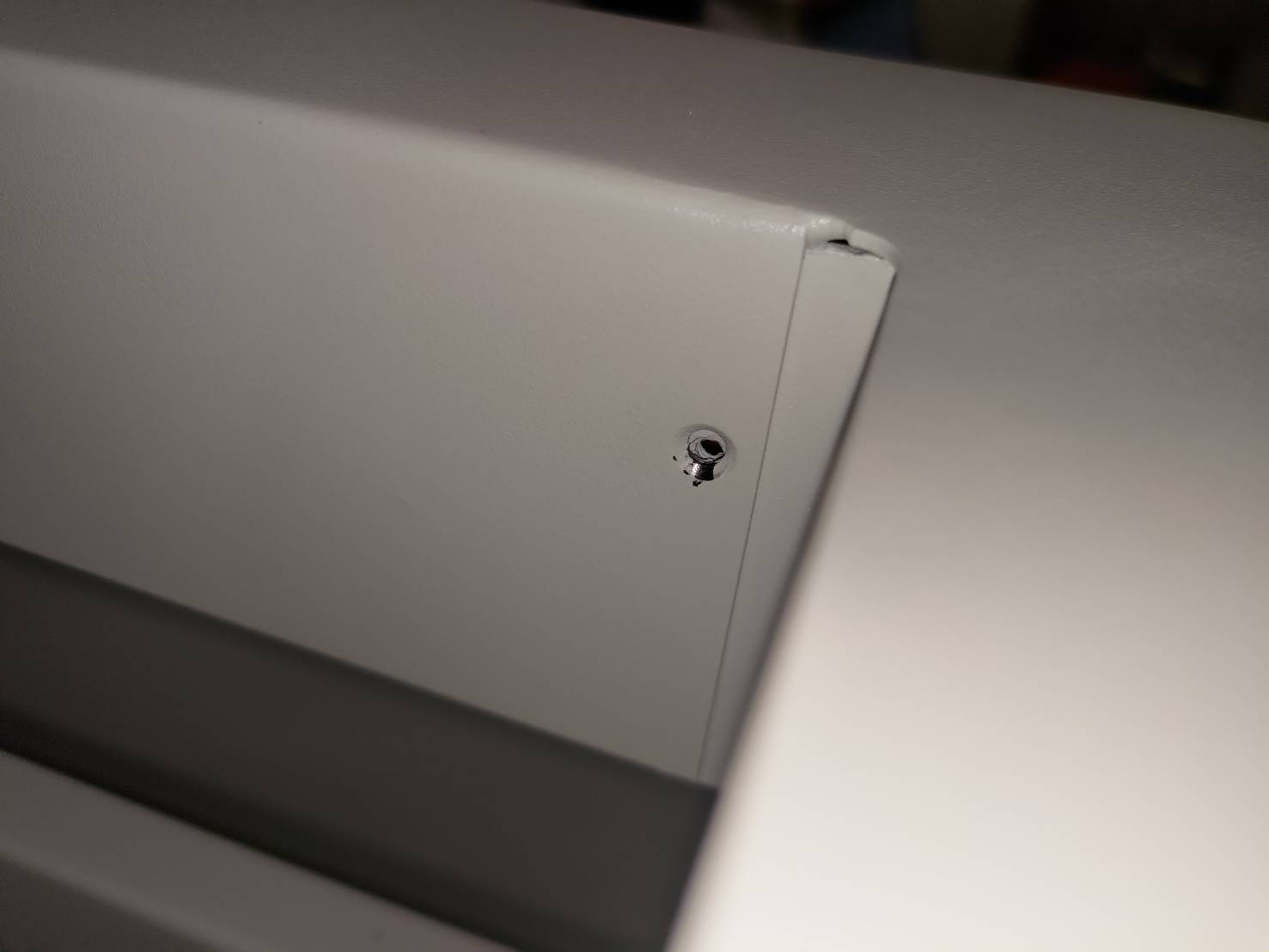

ステップ4 - マシンを裏返し、側面のネジを外します
T8ネジ x 2本

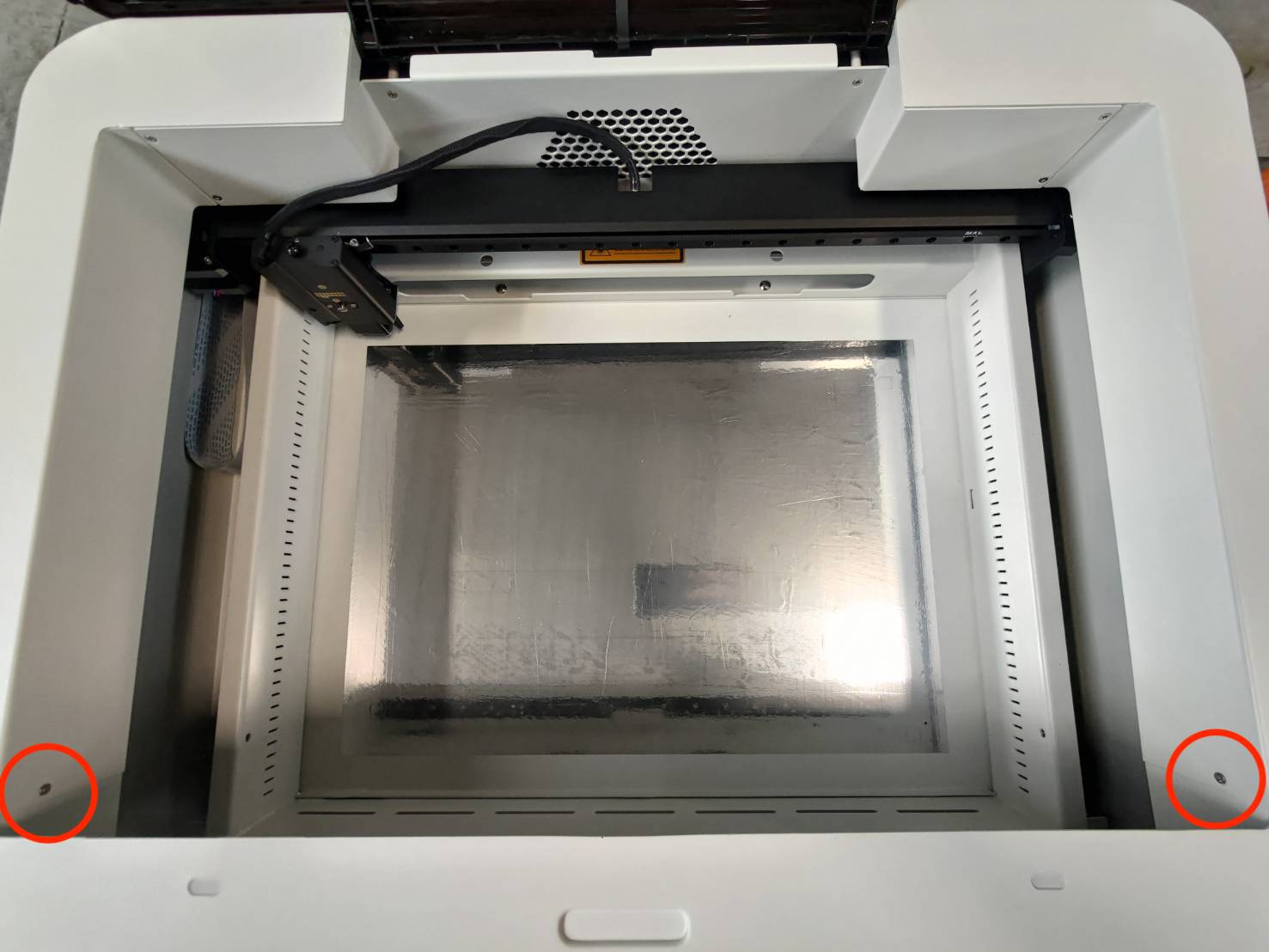

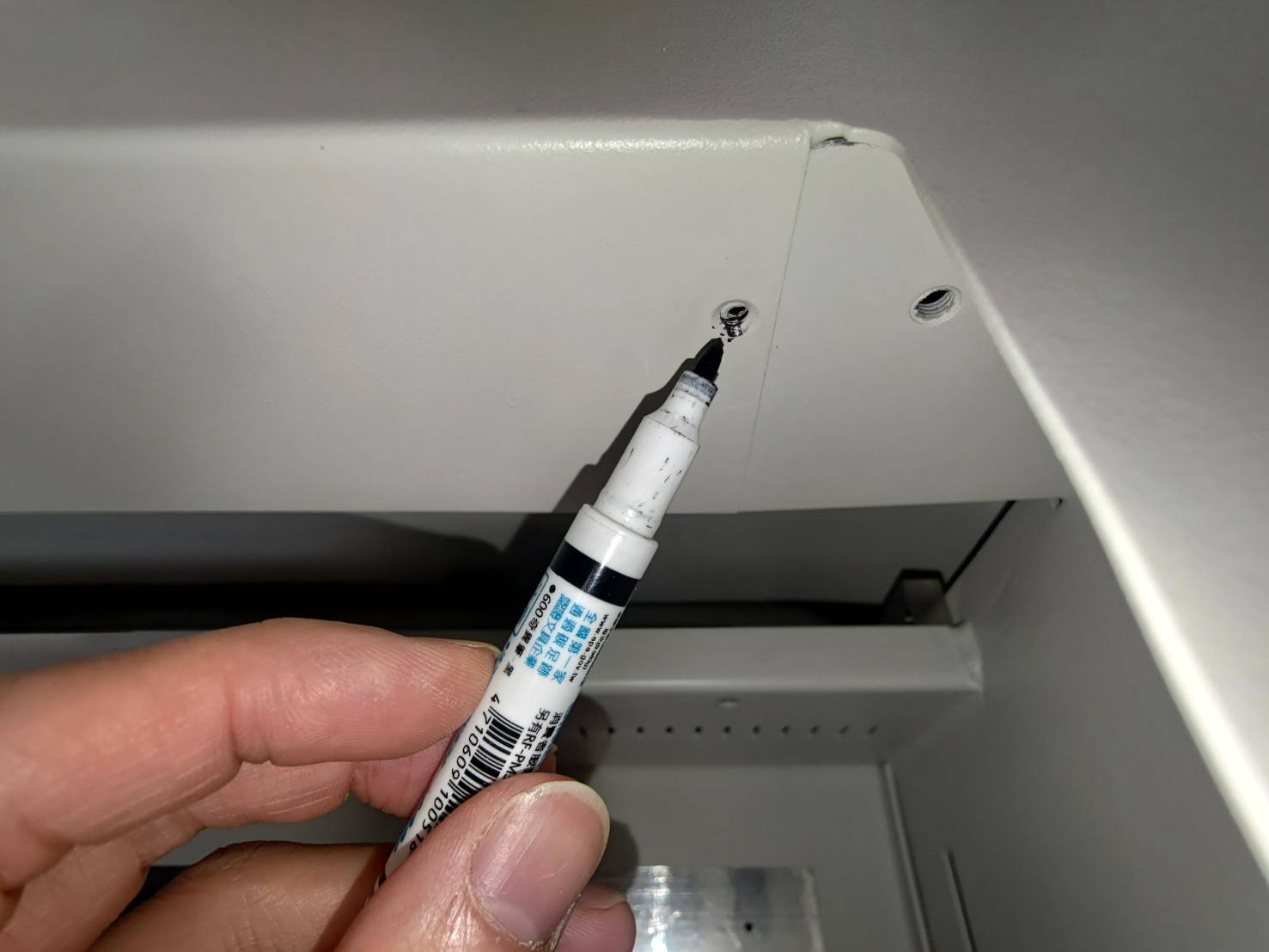

ステップ5 - ペンで両側のネジ穴にマークを付けます
目的は、組み立て時にマークした面が作業エリアに向くようにするためです。

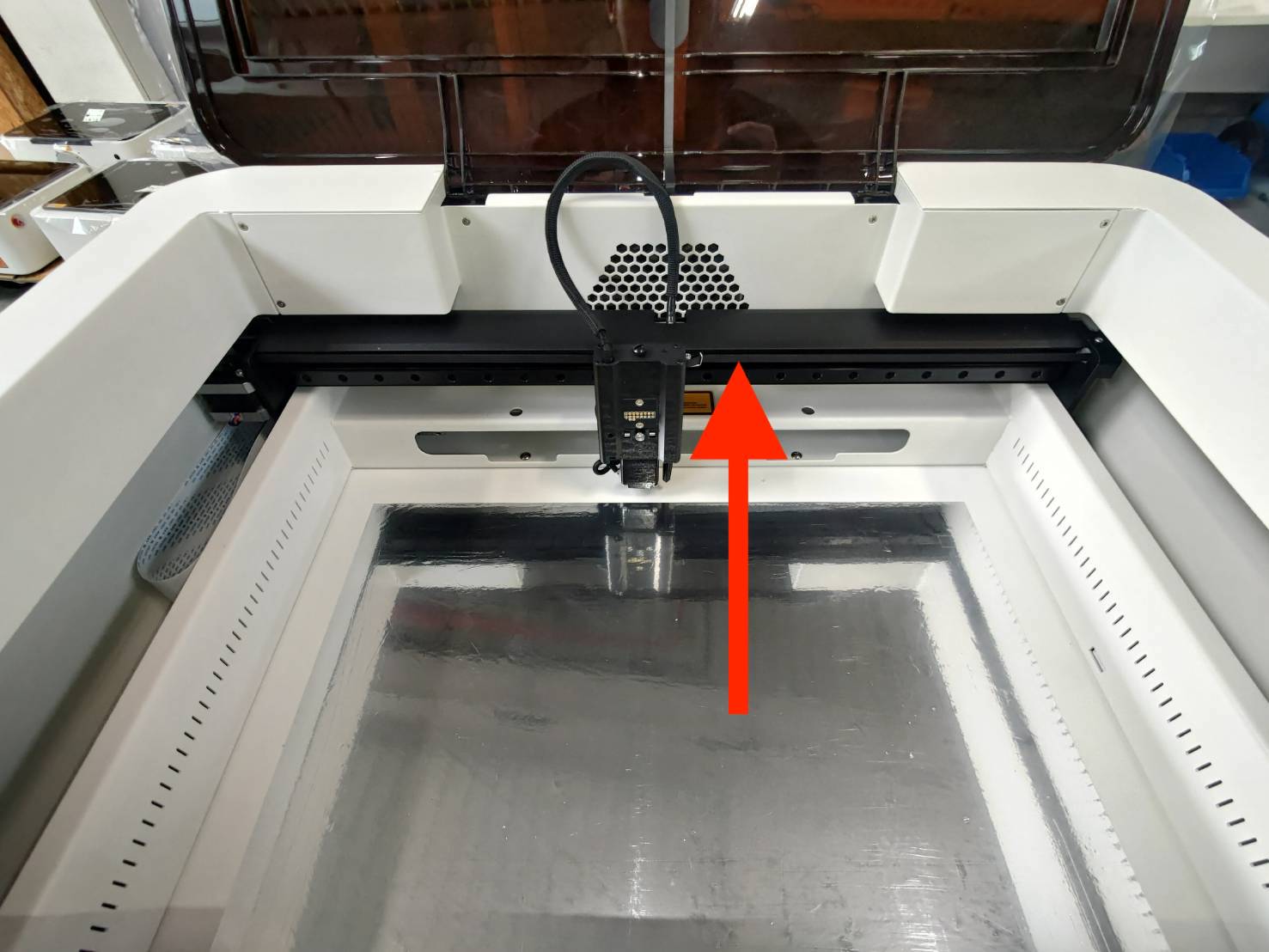

ステップ6 - モジュールシートをファン側に端まで移動させます
ステップ7 -
両手で上部フレームを持ち上げ、スタッドの上に置きます。

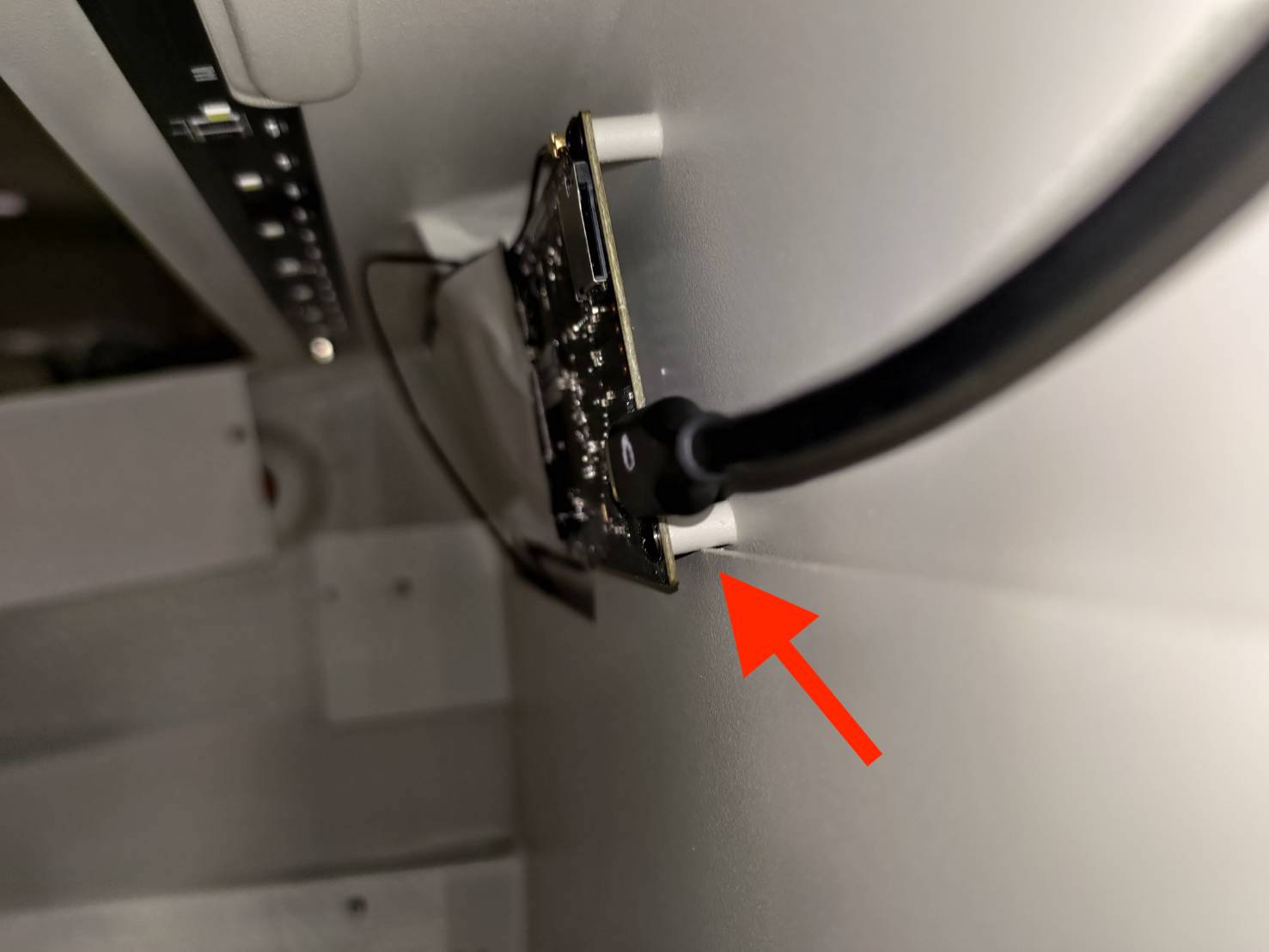

（配線がフレームに挟まれないように注意してください。）

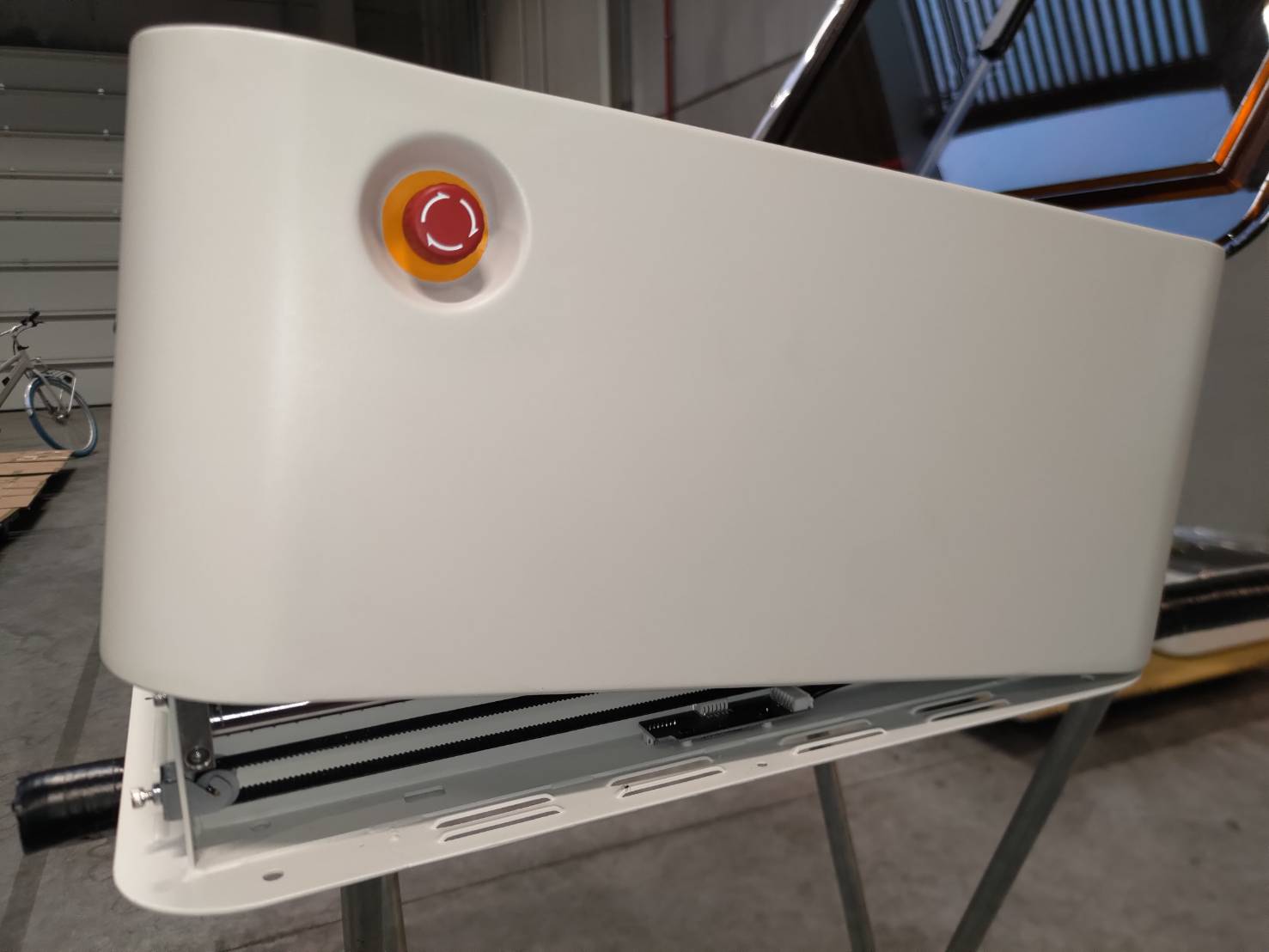

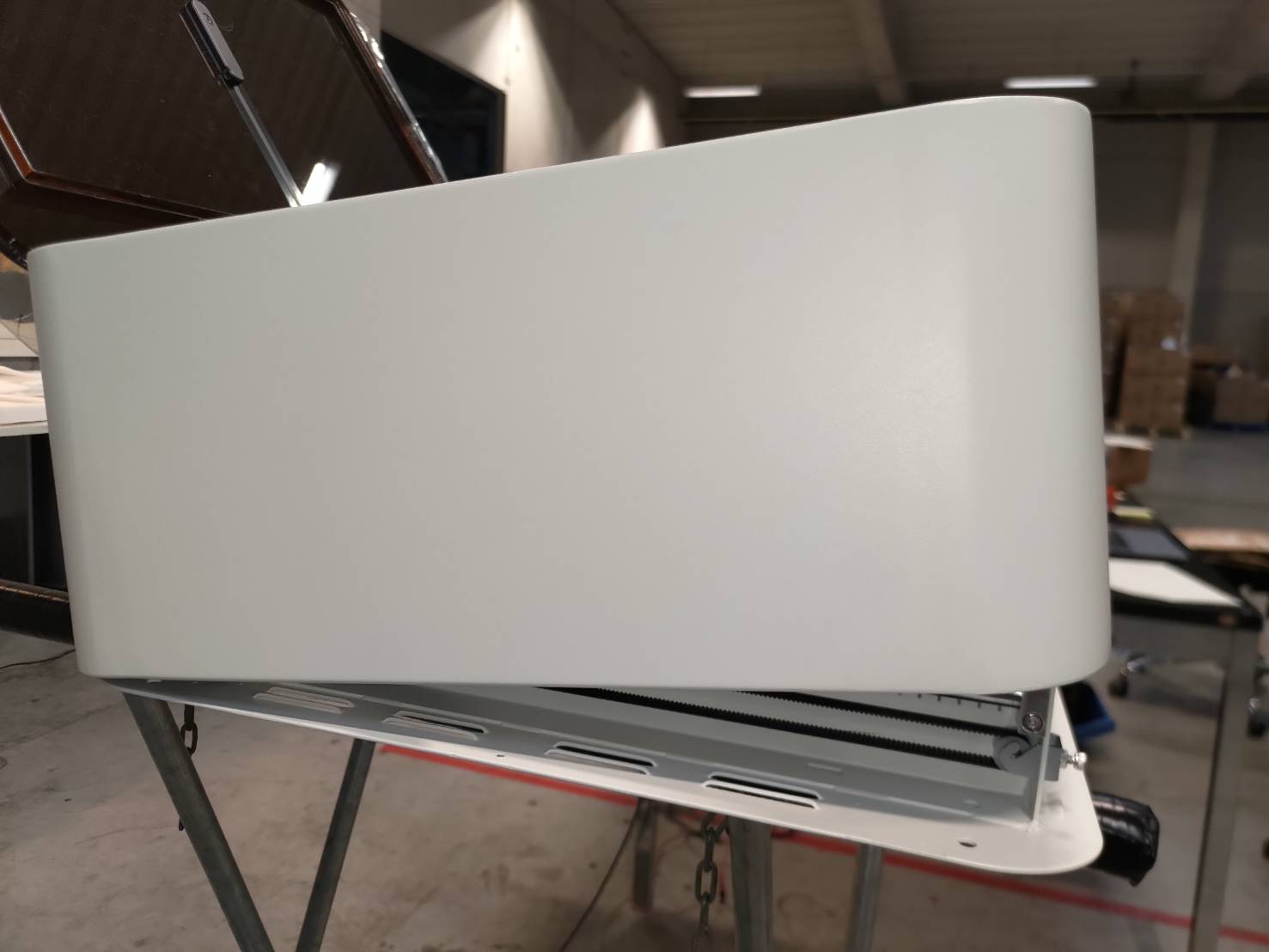

スタッドに座っているフレームの例：
リフティングの例（ビデオは機械の内部で撮影されました）：

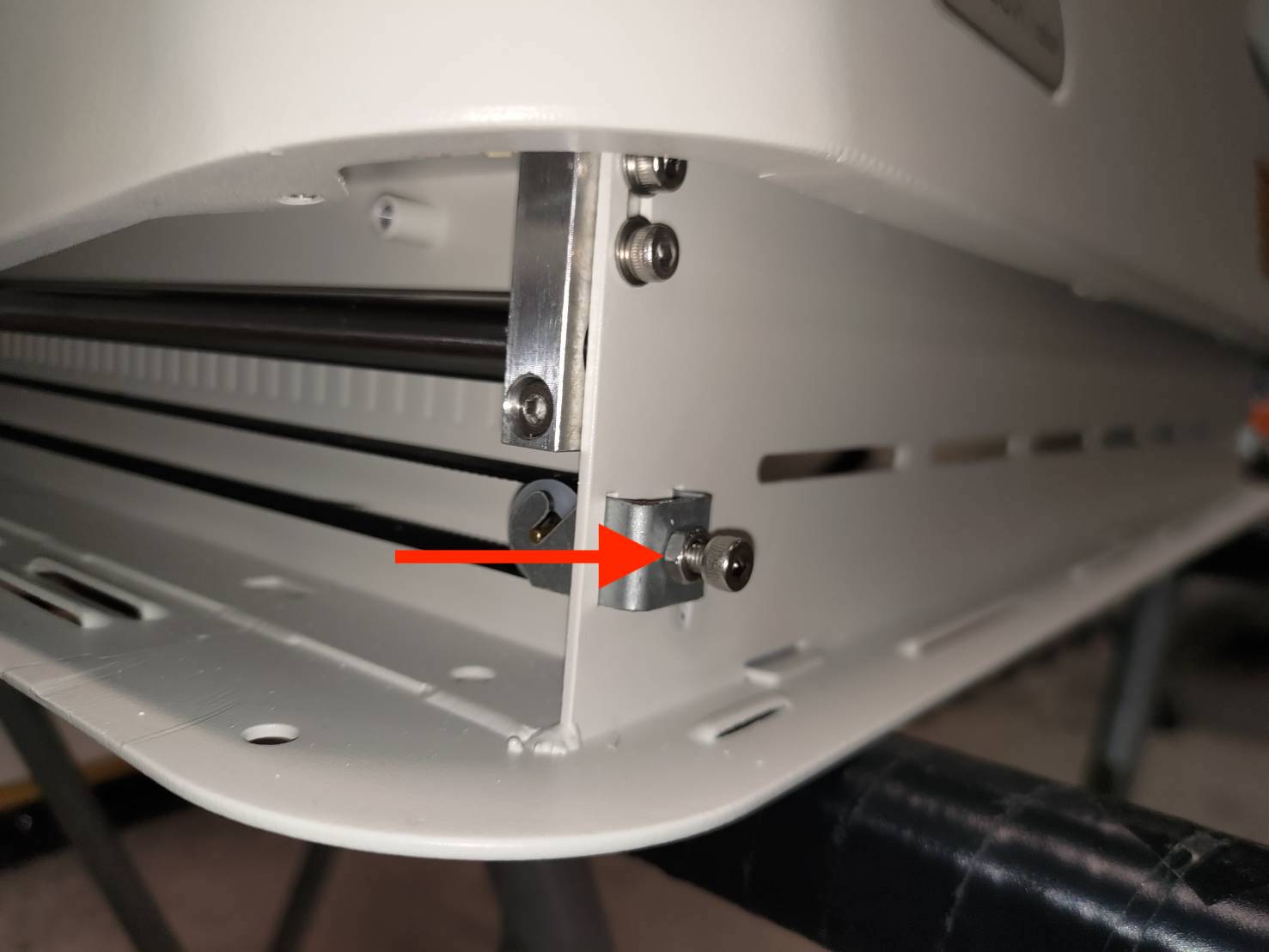

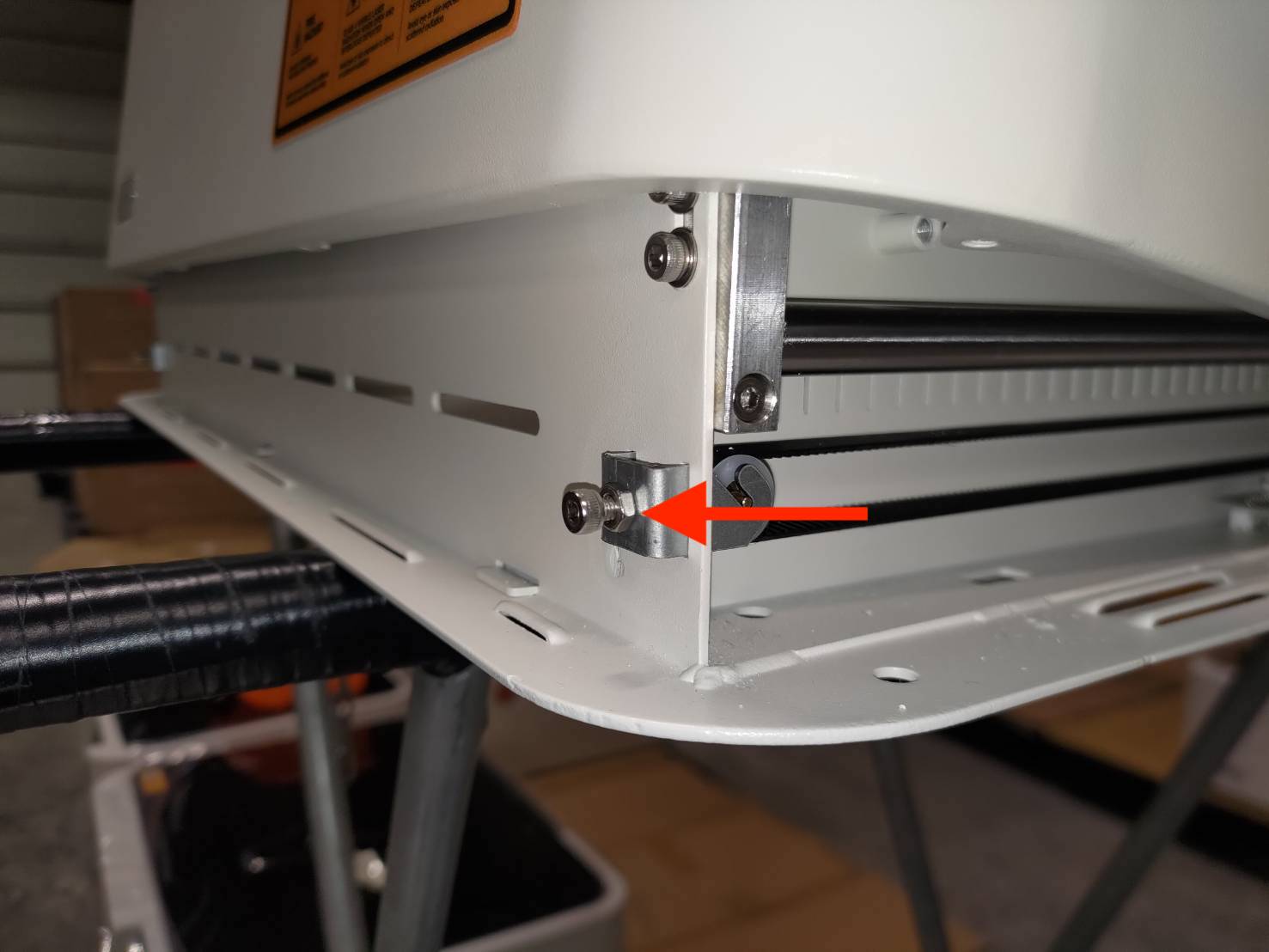

ステップ8 - ベルトシートを探し、7mmレンチでナットを緩めてください
シートの位置：
右側：
左側：

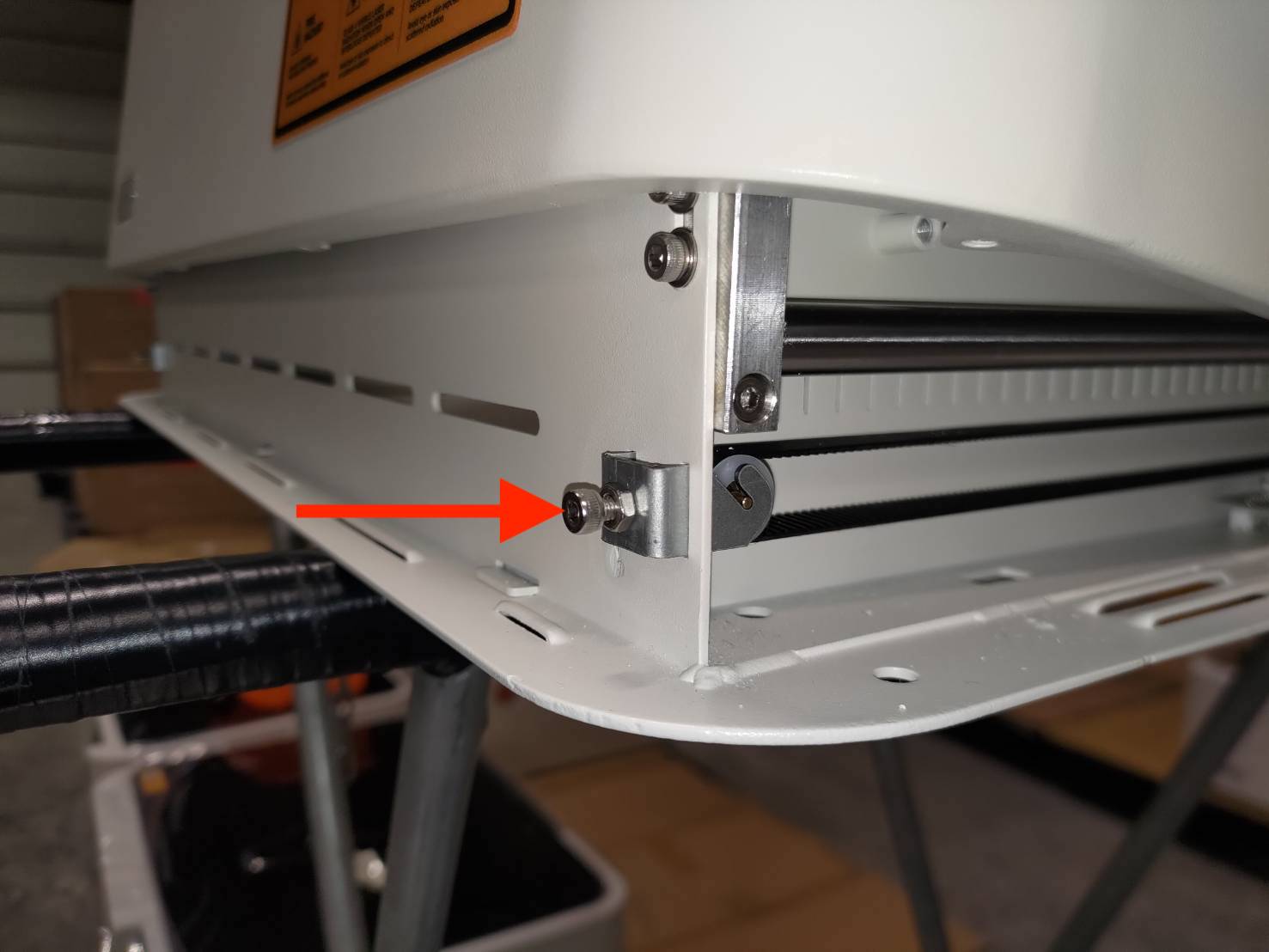

ステップ9 - 3mmの六角レンチでベルトの張り具合を調整します
右側：
左側：
ステップ10 - 調整後、7mmレンチでナットを締めます
右側：
左側：
ステップ11 - 上部フレームの位置を元に戻します
マークされたネジ穴が作業エリアに面している必要があることに注意してください。

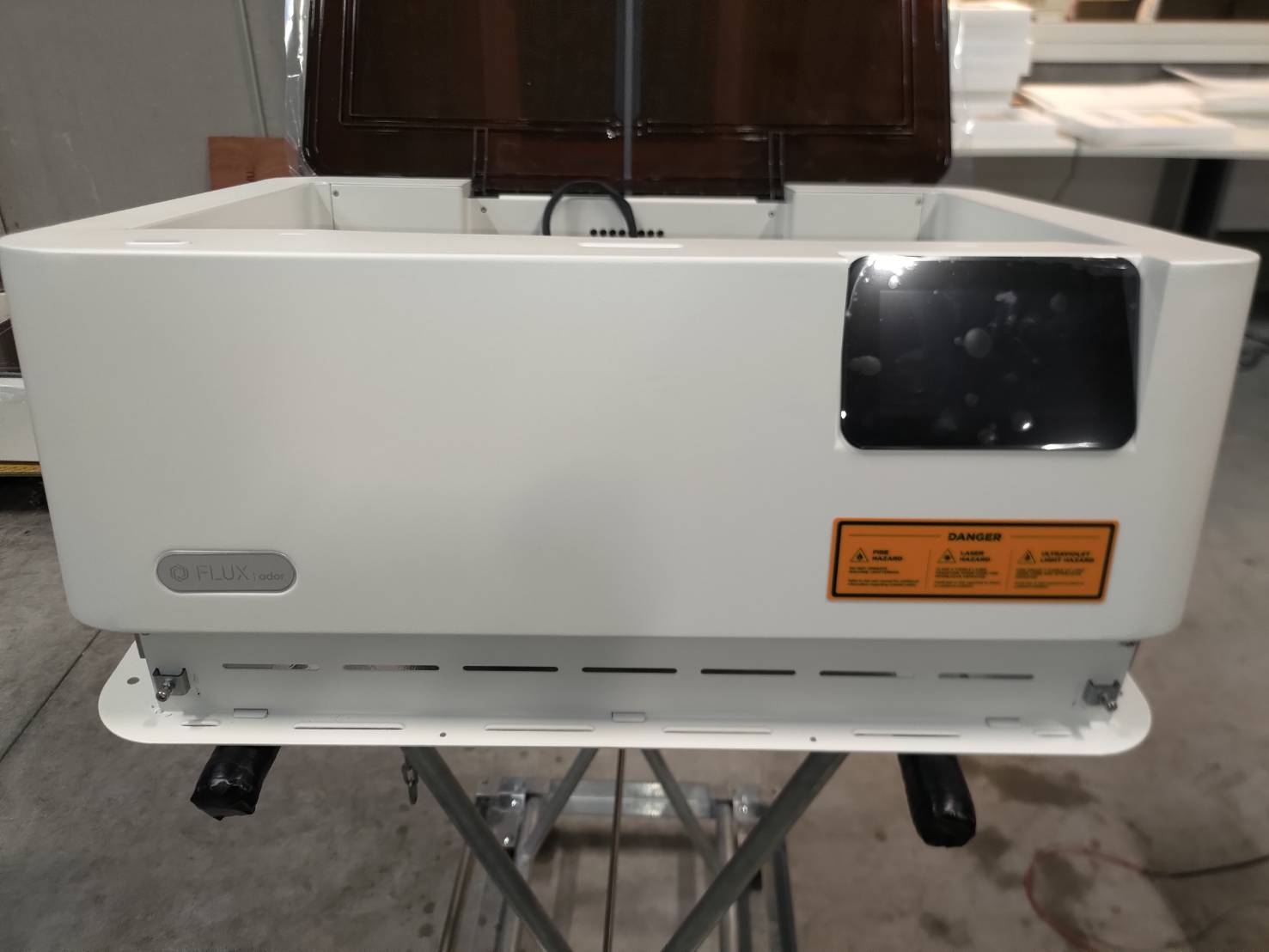

フレームの復元：
ステップ12 - 側面のネジを締めます
ステップ13 - 電源を切り、機械を裏返します。底面のネジを全て締めます
マークされた足とネジは、USBポートに近い位置にある必要があることに注意してください。
提案：
最初にネジを完全に締めないほうが良いでしょう。一部のネジがずれていて、ネジを入れられない可能性があるためです。そのため、全てのネジを取り付けた後に、ネジを締めることをお勧めします。
ステップ14 - 機械を裏返します。モジュールシートを前後に動かします
- 問題なく動かせれば、交換は成功です。
- 引っかかったり、ファンに向かって完全に押し込めない場合は、USBポートに近いゴム足のネジを緩めて、再度モジュールシートを動かしてみてください。
#END
