免責事項
LightBurnを使用してBeambox(Pro)を制御するには、LightBurnソフトウェアの公式版をダウンロードする必要があります。LightBurnはサードパーティ製ソフトウェアであるため、FLUXはその操作によって生じたいかなる損失に対しても責任を負いかねます。
Beambox(Pro)のファームウェアは様々なテストを実施していますが、LightBurnソフトウェアの一部機能がマシンと互換性がない可能性があります。互換性の問題でエラーが発生した場合は、 以下のリンクの手順に従って、お近くの販売店またはFLUXサポートに適切に問題を報告してください。 [カスタマーサービスへのお問い合わせ]
ご使用の前に
1. ファームウェアをv4.2.1以上にアップデートしてください。
- Beambox(Pro)の操作パネルで "MACHINE → 最新のファームウェアにアップデート" を選択します。
- また、 Beam Studio
を通じてファームウェアをアップデートすることもできます。 公式ウェブサイトからファームウェアをダウンロードし、 "Machine→ ファームウェアのアップデート" をクリックします。 その後、コンピュータ上のファームウェアファイルを選択して、選択したバージョンにマシンのファームウェアをアップデートします。
2. 以下の設定ファイルをダウンロードしてください: Beambox Pro_Preset or Beambox_Preset （デバイスモデルに応じてダウンロードしてください。）
注意：提供した設定ファイルにはGコードと通信速度設定が含まれています通信速度設定。設定ファイルを使用しない場合は、別途 「デバイス設定」で設定してください。
（詳細については こちらの記事 を参照してください）
LightBurnの設定
LightBurnをダウンロードするには、 こちらをクリック.
1. LightBurnを起動し、 「デバイス」 を レーザー タブで選択します。

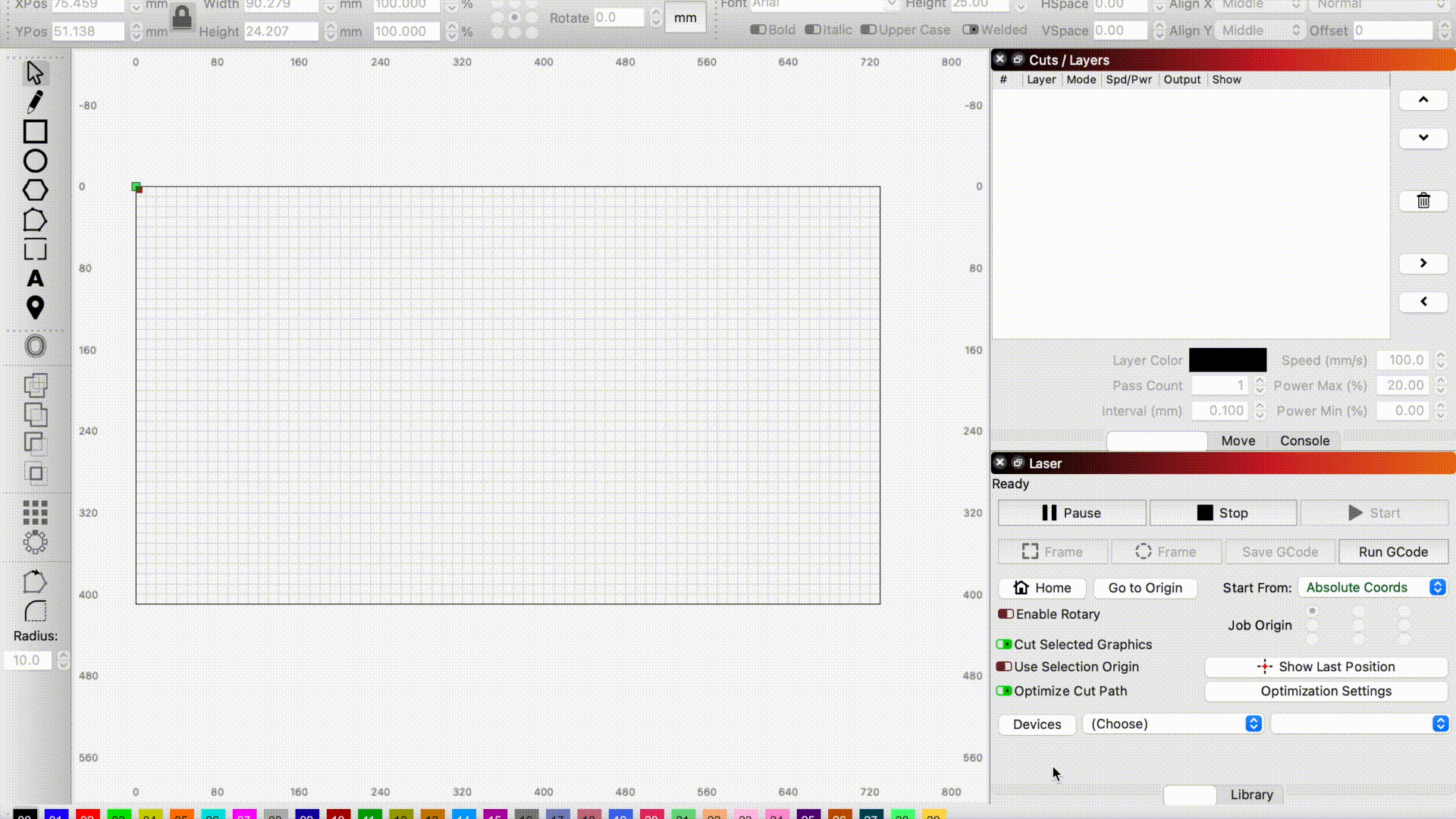

2. クリックします "インポート" ダウンロードしたファイルをインポートするには Beambox pro_Preset or Beambox_Preset （デバイスモデルに応じてダウンロードしてください。） 。

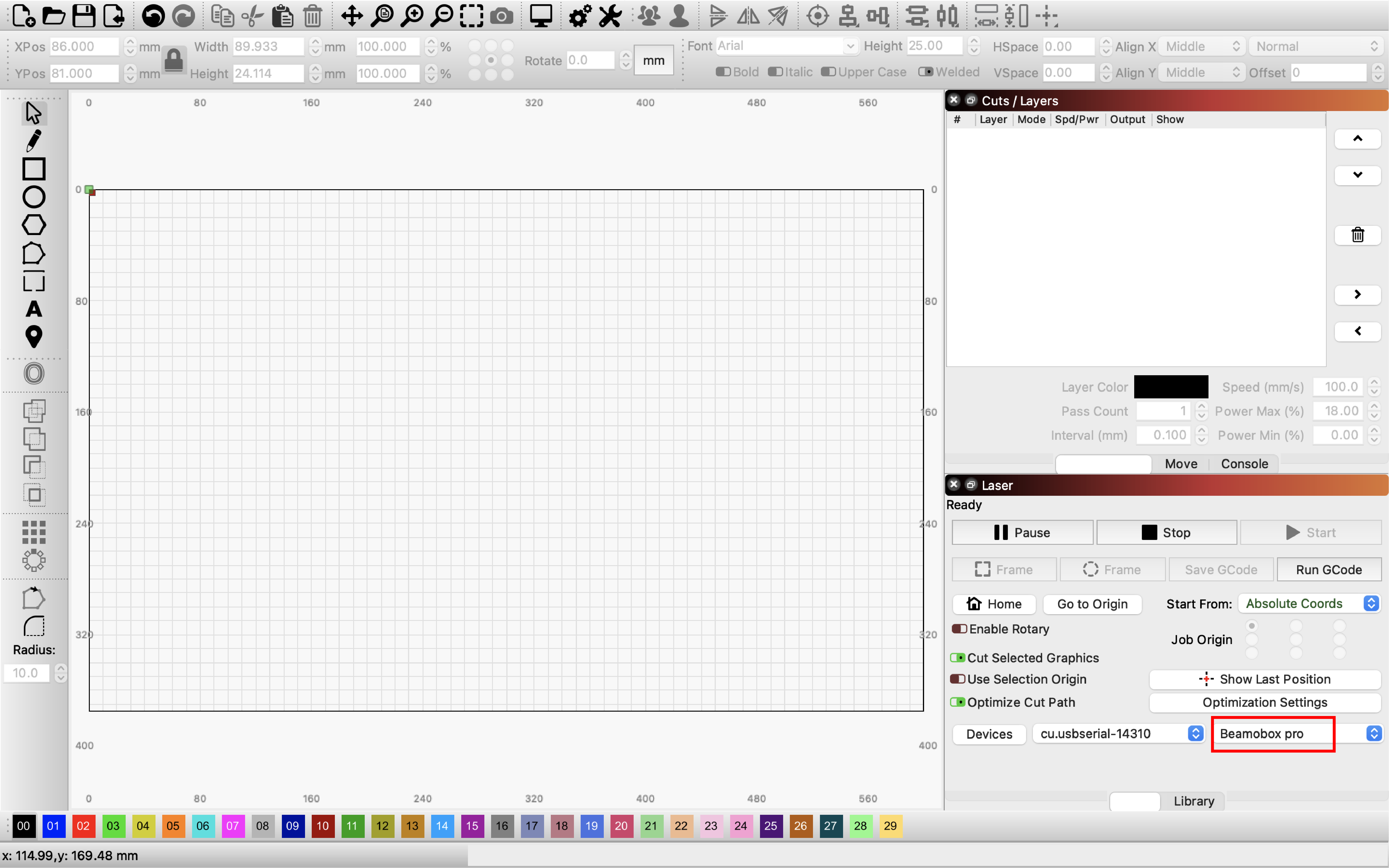

3. ファイルが正常にインポートされると、以下のデバイス情報が表示されます。
LightBurnブリッジケーブルでコンピューターを機器に接続する
1. LightBurnケーブルを機器側面のUSBポートに接続します。
（USBアイコン が機器パネルの右上に表示され、接続が正常に確立されたことを示します。）
2. LightBurnブリッジケーブルのもう一方の端をコンピューターに接続します。
3. 正しいUSBポート名を選択してください。誤ったポートを選択すると接続に失敗します。複数のポートを試す必要がある場合があります。接続が成功すると、コンソールタブに以下の情報が表示されます。
原点復帰テスト
コンピューターが機器に正常に接続されると、機器は自動的に原点復帰を開始します。そうでない場合は、ホームボタンをクリックして原点復帰機能が正常に動作するか確認してください。
操作開始

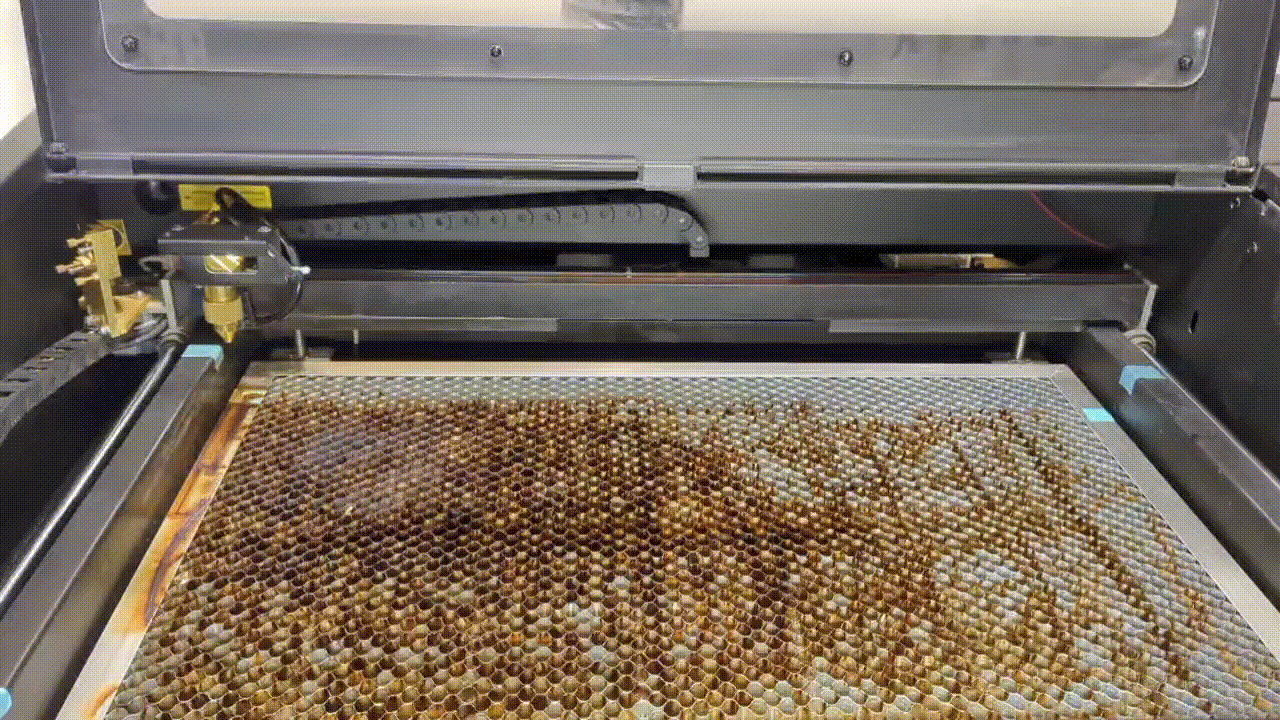

1. 機器内に材料をセットします
2. フォーカス調整
- クリックする "停止" ボタンを "レーザー" パネルでモーターを解除します。

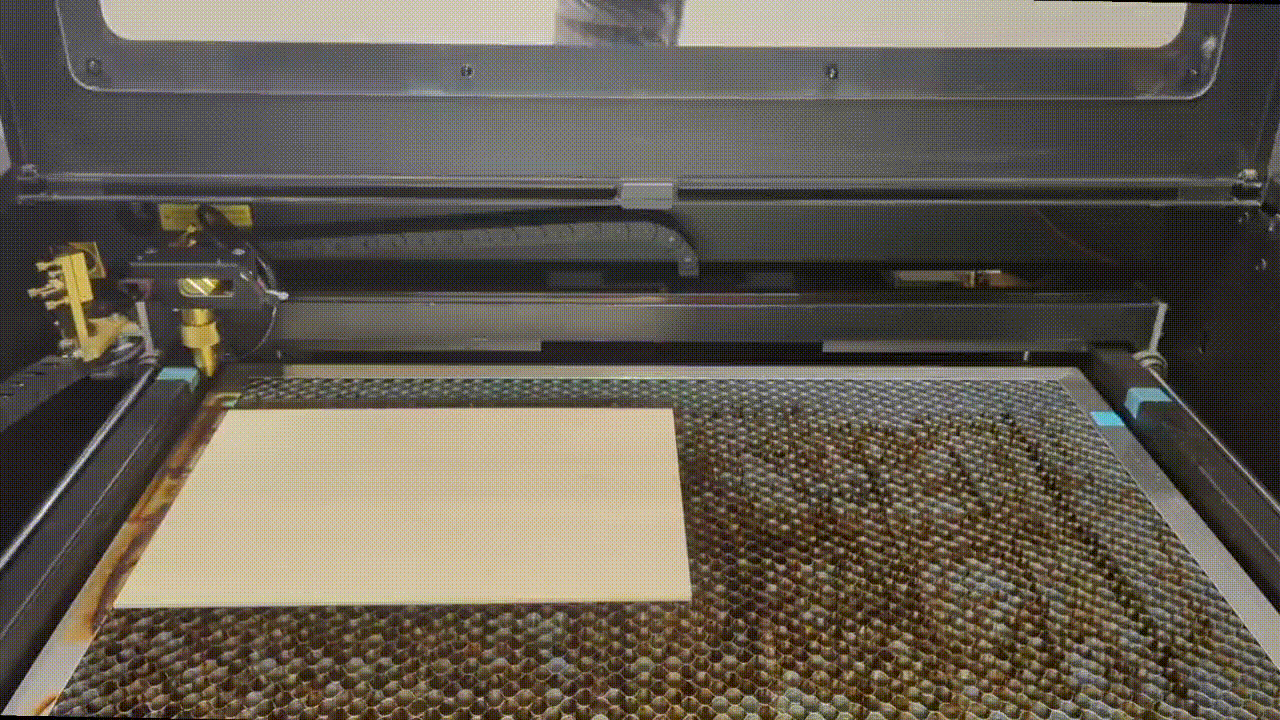

- レーザーヘッドを素材の上に移動させます。

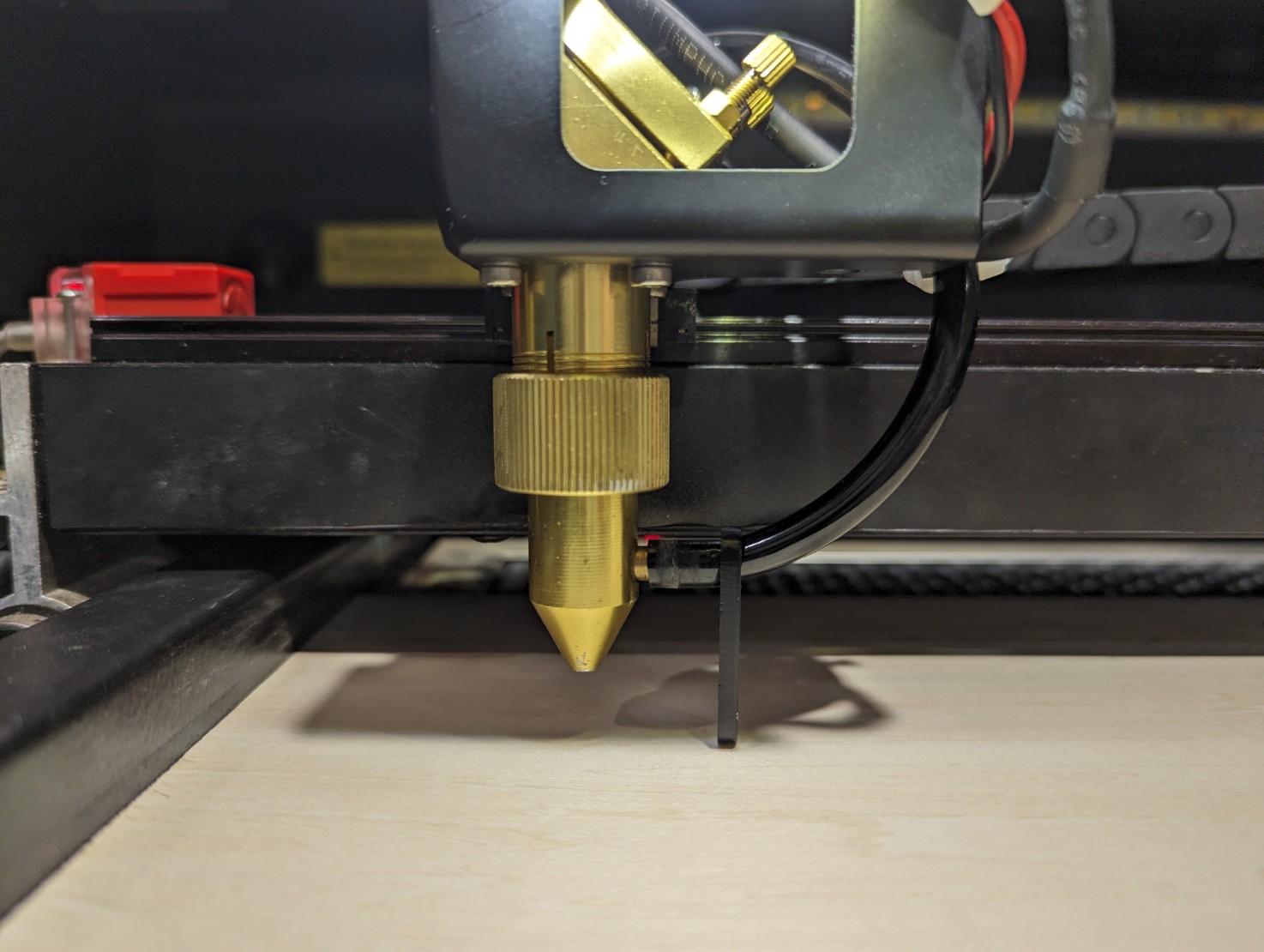

- Beambox(Pro)でフォーカスプローブを使用してフォーカスを調整します。フォーカスに問題がある場合は、以下の手順に従ってください 説明書の こちらの記事. （彫刻/切断作業の前に、必ずフォーカス距離が正しく設定されていることを確認してください。）
注意：
- LightBurnで制御を開始してから3分以内に、機械が自動的にモーターを解放することを確認してください。 モーターが長時間ロックされたままだと、機械が損傷する可能性があります。 （ "停止" ボタンを "レーザー" パネルをクリックしてモーターを解放します）
- モーターを解放した後、レーザーヘッドを動かした場合は、ジョブを送信する前に必ず"原点復帰"を押して位置をリセットしてください。そうしないと、衝突の危険性があります。

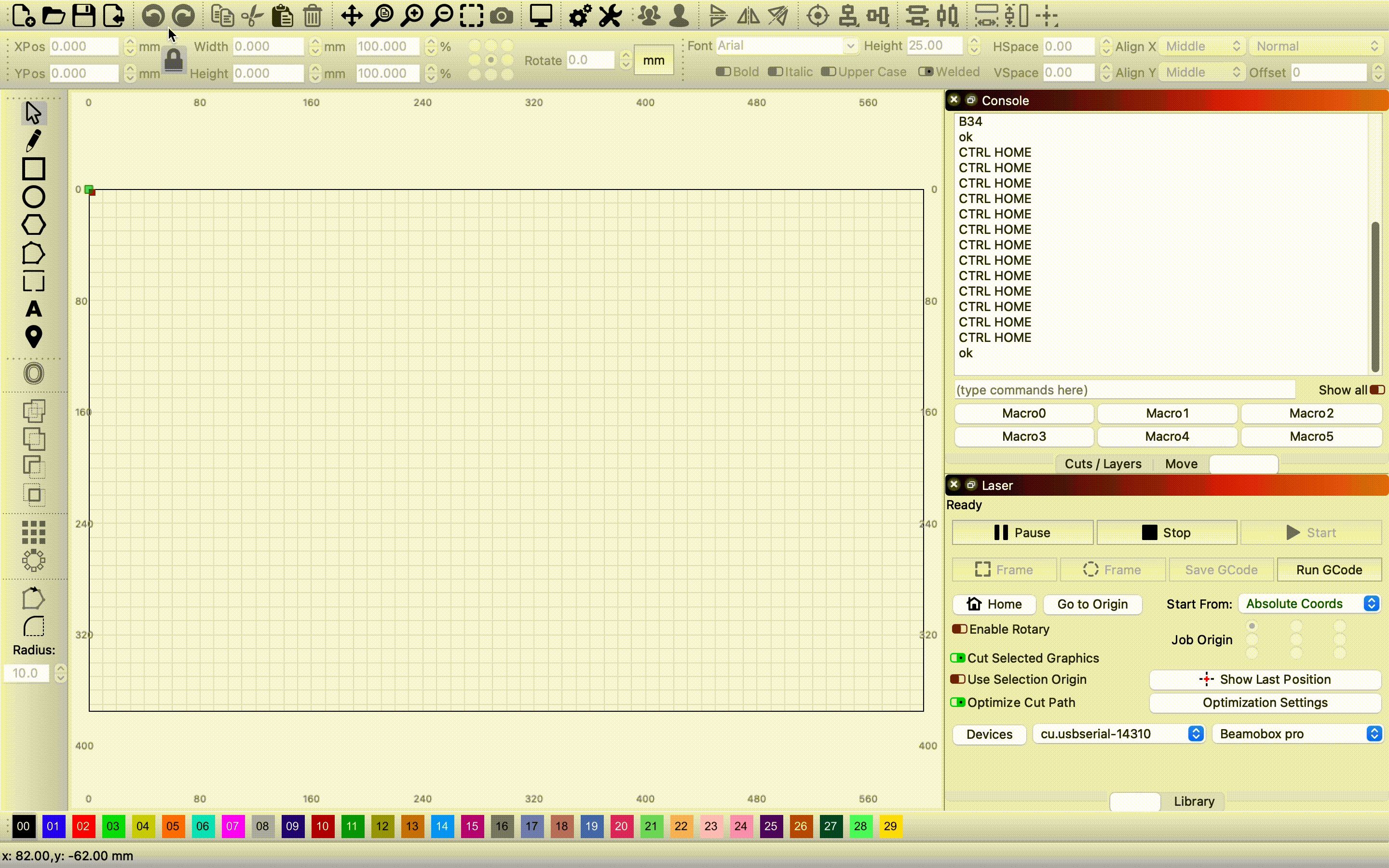

3. LightBurnにファイルをインポートする
上のアイコンをクリックしてファイルをインポートするか、ファイルを直接作業エリアにドラッグ＆ドロップします。

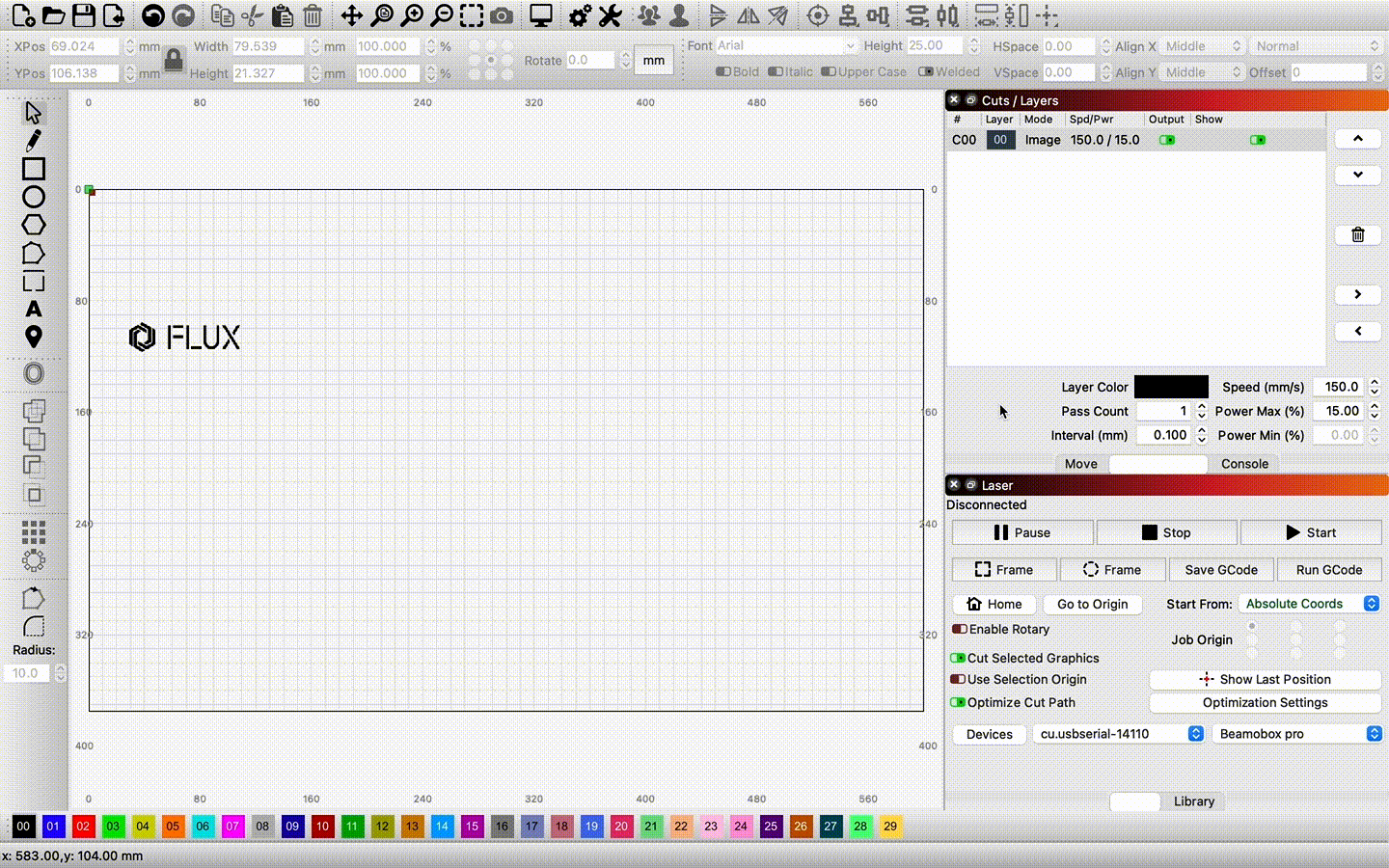

4. パラメータを設定する
パターンまたはレイヤーをクリックし、 カット / レイヤー タブで選択します。

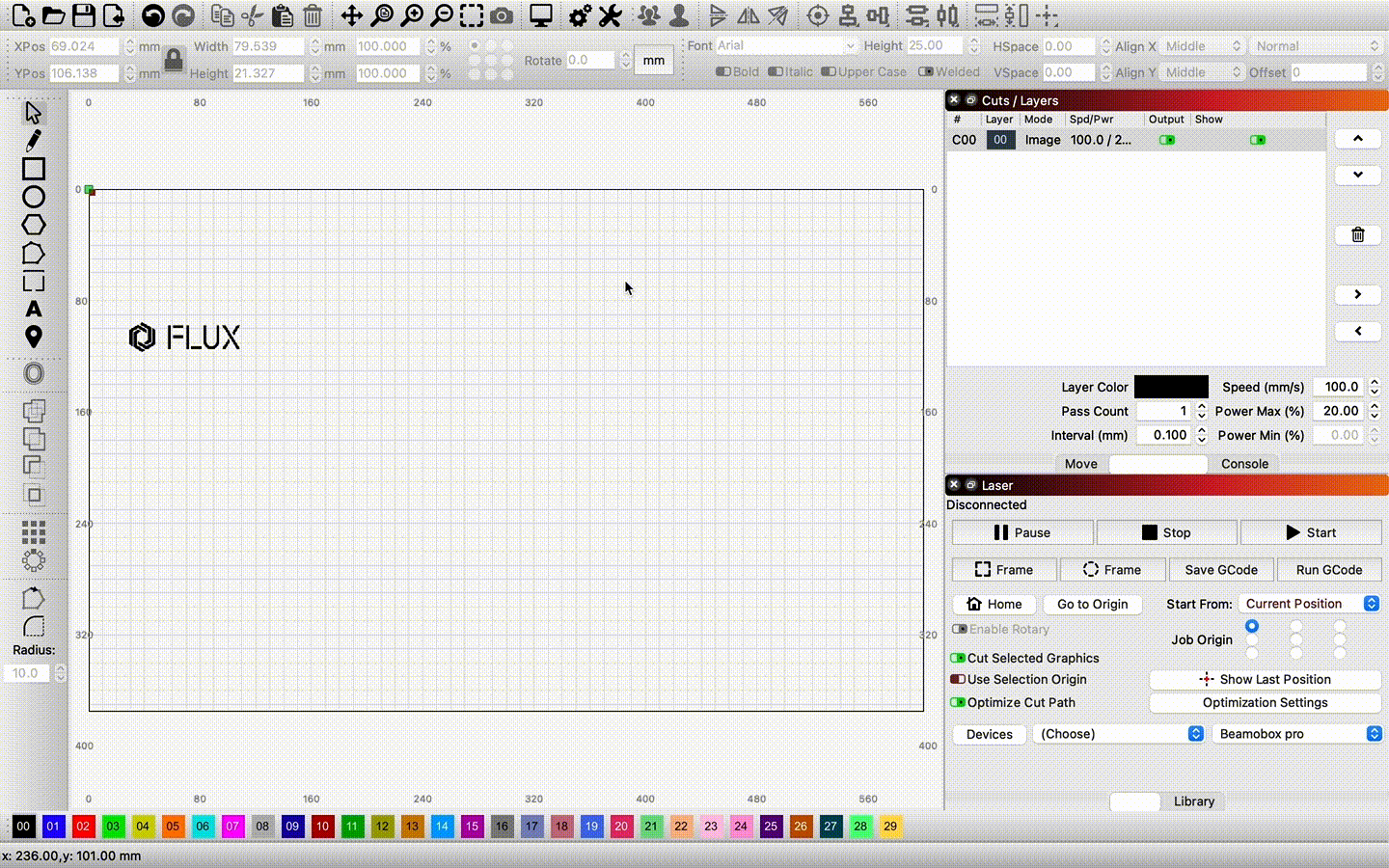

5. 「オーバースキャン」効果をオンにする
- レイヤーが "塗りつぶし、塗りつぶし+線、画像、またはオフセット塗りつぶし" モードに設定されている場合は、 "オーバースキャン" 機能を有効にすることをお勧めします。
- レイヤーをダブルクリックして "カット設定エディター"を開きます。オーバースキャン効果をオンにし、パーセンテージを入力してください。
注意：パラメーター設定は、速度と材料によって異なります。 本記事の最後にある "材料パラメーターの推奨設定"を参照してください。
6. 開始位置を設定する
"開始位置" ドロップダウンリストから "絶対座標"を選択します。 を レーザー タブで選択します。
注意：「絶対座標」の操作は Beam Studio と非常に似ているため、Beam Studio の使用経験のあるユーザーに特にお勧めします。
絶対座標
メイン編集ウィンドウに表示されているのは、マシンの作業エリアです。このエリアに配置したオブジェクトは、マシン上の対応する位置で切断されます。
7. レーザーパネルの「原点復帰」をクリックします。
モーターを解放した後、レーザーヘッドを動かした場合は、ジョブを送信する前に必ず"原点復帰"を押して位置をリセットしてください。そうしないと、衝突の危険性があります。

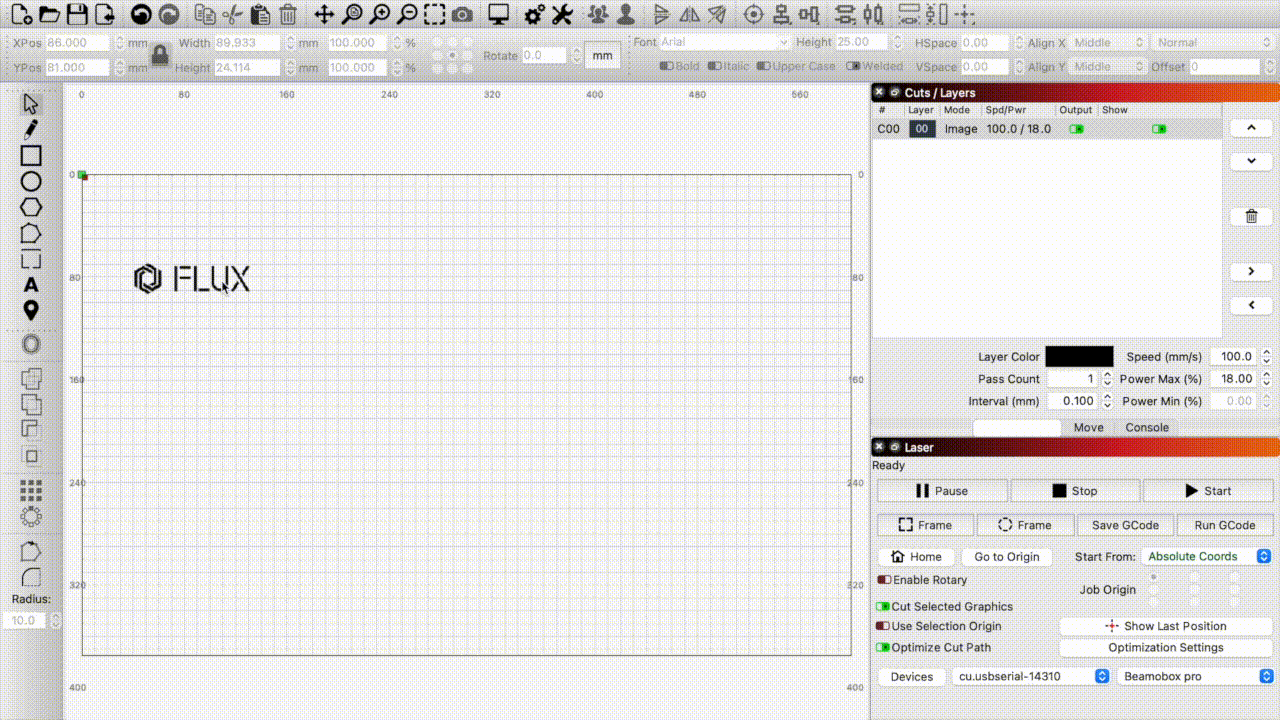

8. プレビューしたい画像を選択し、 「フレーム」 をクリックして、パターンが予想した位置に彫刻されるか確認します。

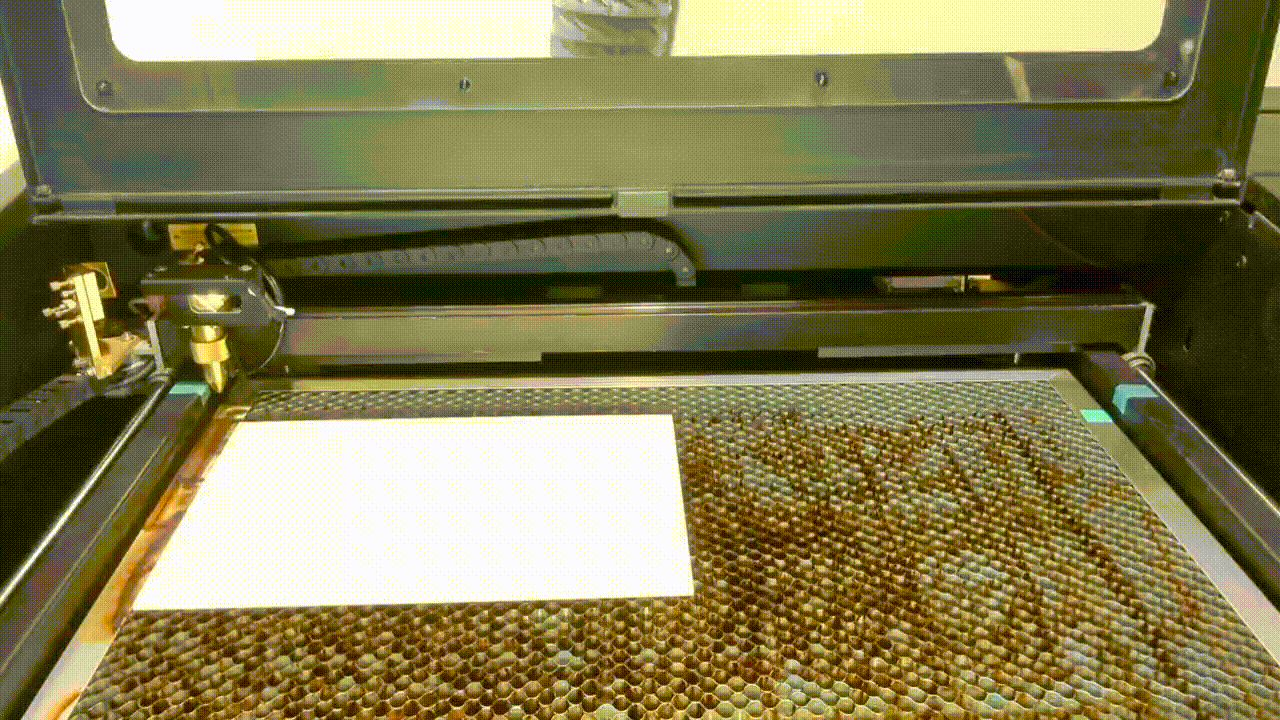

9. ドアを閉めます
10. 「原点復帰」をクリックしてジョブを送信します
画像を選択し、 「スタート」 を レーザー タブをクリックしてジョブを送信します。
注意： プロジェクトの実行中にケーブルを外すと、操作が停止します。ジョブの実行中は、ケーブルが確実に接続されていることを確認してください。
11. 彫刻結果
注意：彫刻結果がぼやけている、不鮮明、または色が薄い場合は、レーザーヘッドが正確にフォーカスされているか確認してください。
____________________________________________________________________________________
絶対座標以外にも、LightBurnにマシンの作業エリア内でパターンを配置する方法を指示するオプションがあります。

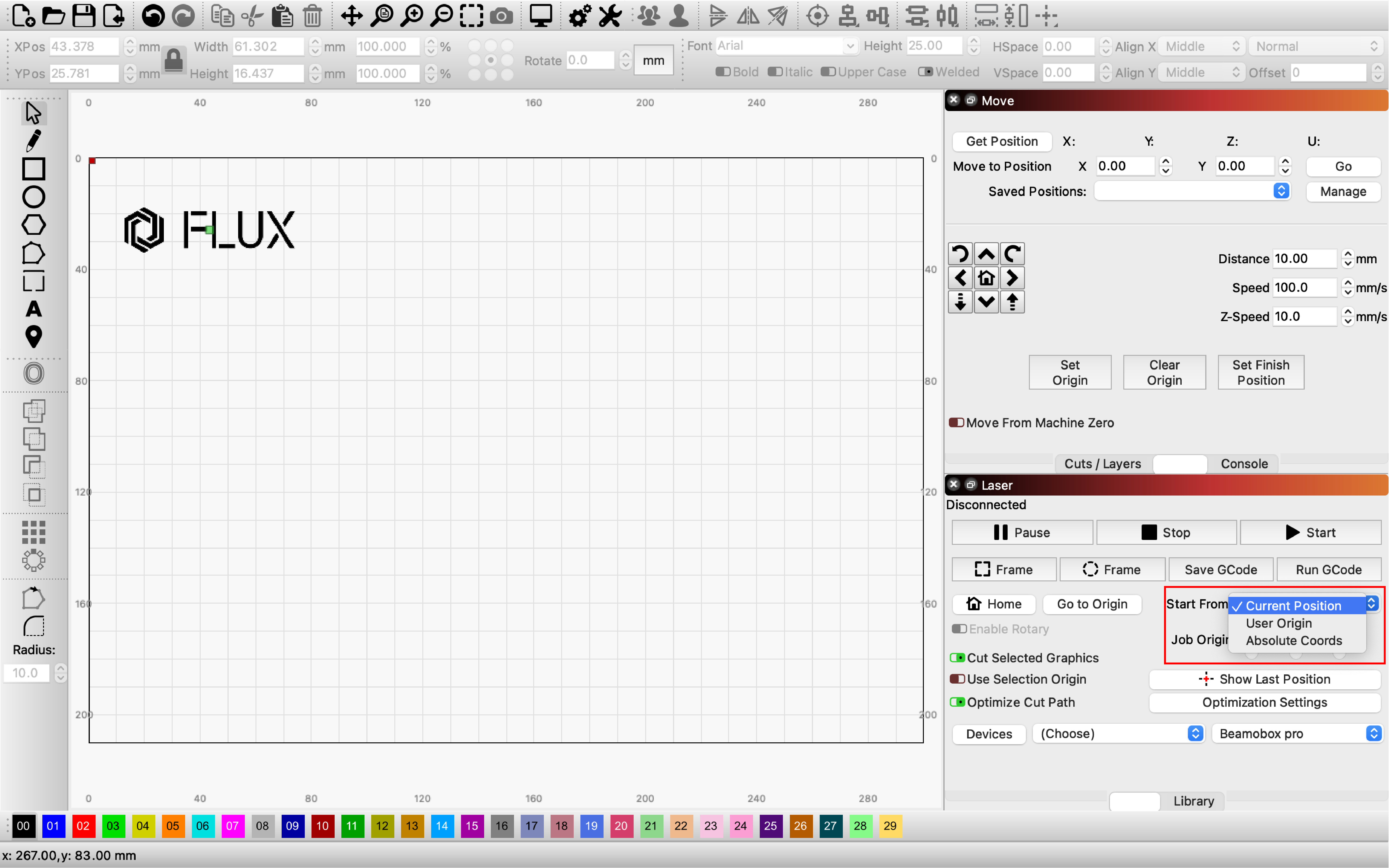

現在位置
ジョブは、レーザーヘッドの現在位置を基準に切断/彫刻されます。
ジョブ原点
設定 「ジョブ原点」 LightBurnがレーザーに対してジョブの位置をどのように決定するかを指示します。
（メイン編集ウィンドウに表示される緑色の「ジョブ原点」インジケーターは、設定を変更すると移動します。）
____________________________________________________________________________________
材料パラメーターの推奨設定
Beambox
| 材料 | 出力 | 速度 | 実行回数 | オーバースキャン | |
| 木材 | 3mmカット | 60.0 % | 6.0 mm/s | 1回 | - |
| 木材 | 5mmカット | 60.0 % | 3.0 mm/s | 1回 | - |
| 木材 | 彫刻 | 20.0 % | 100.0 mm/s | 1回 | 5% |
| アクリル | 3mmカット | 60.0 % | 8.0 mm/s | 1回 | - |
| アクリル | 5mmカット | 60.0 % | 4.0 mm/s | 1回 | - |
| アクリル | 彫刻 | 20.0 % | 100.0 mm/s | 1回 | 5% |
Beambox Pro
| 材料 | 出力 | 速度 | 実行回数 | オーバースキャン | |
| 木材 | 3mmカット | 55.0 % | 7.0 mm/s | 1回 | - |
| 木材 | 5mmカット | 55.0 % | 4.0 mm/s | 1回 | - |
| 木材 | 彫刻 | 18.0 % | 100.0 mm/s | 1回 | 5% |
| アクリル | 3mmカット | 55.0 % | 7.0 mm/s | 1回 | - |
| アクリル | 5mmカット | 55.0 % | 4.0 mm/s | 1回 | - |
| アクリル | 彫刻 | 18.0 % | 100.0 mm/s | 1回 | 5% |
_________________________________________________________________________________
ロータリー彫刻
ロータリーモジュールの種類に応じて、以下の記事をご参照ください。
