Beambox II - 레이저 전원 공급 장치(PSU) 교체

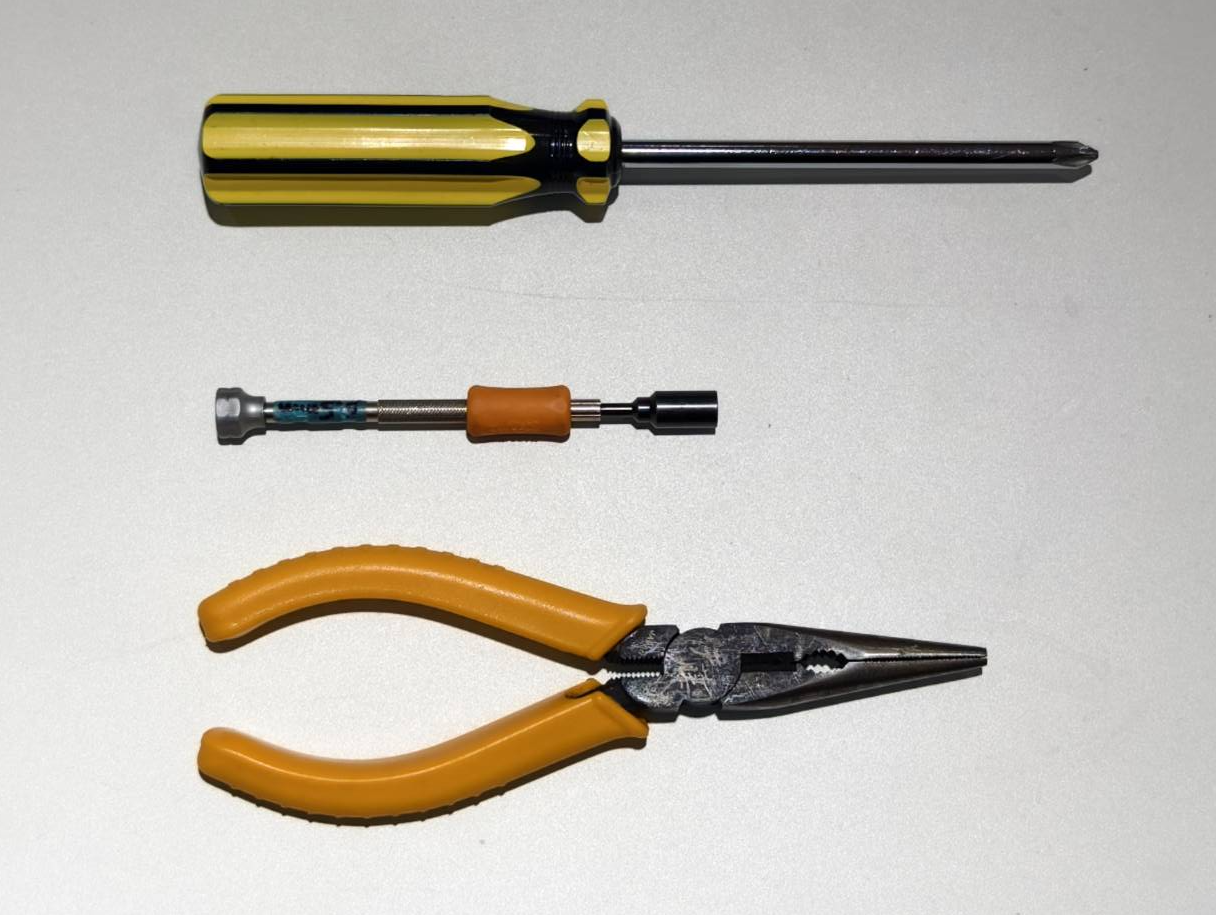

도구

1단계

기기의 전원을 끄고 전원 코드를 분리하십시오.

2단계

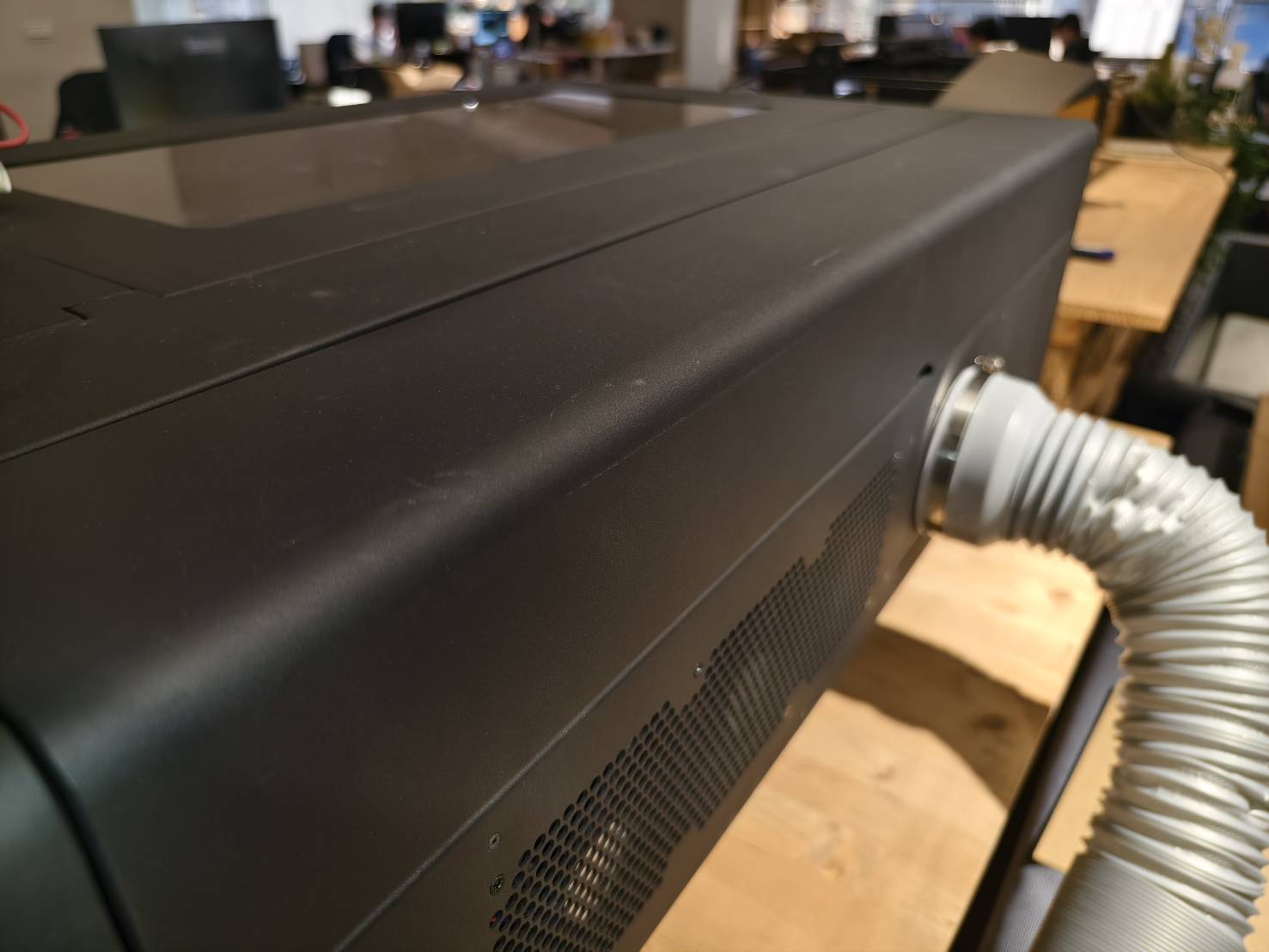

드라이버를 사용하여 기기 후면의 나사를 풀고 후면 커버를 여십시오.

3단계

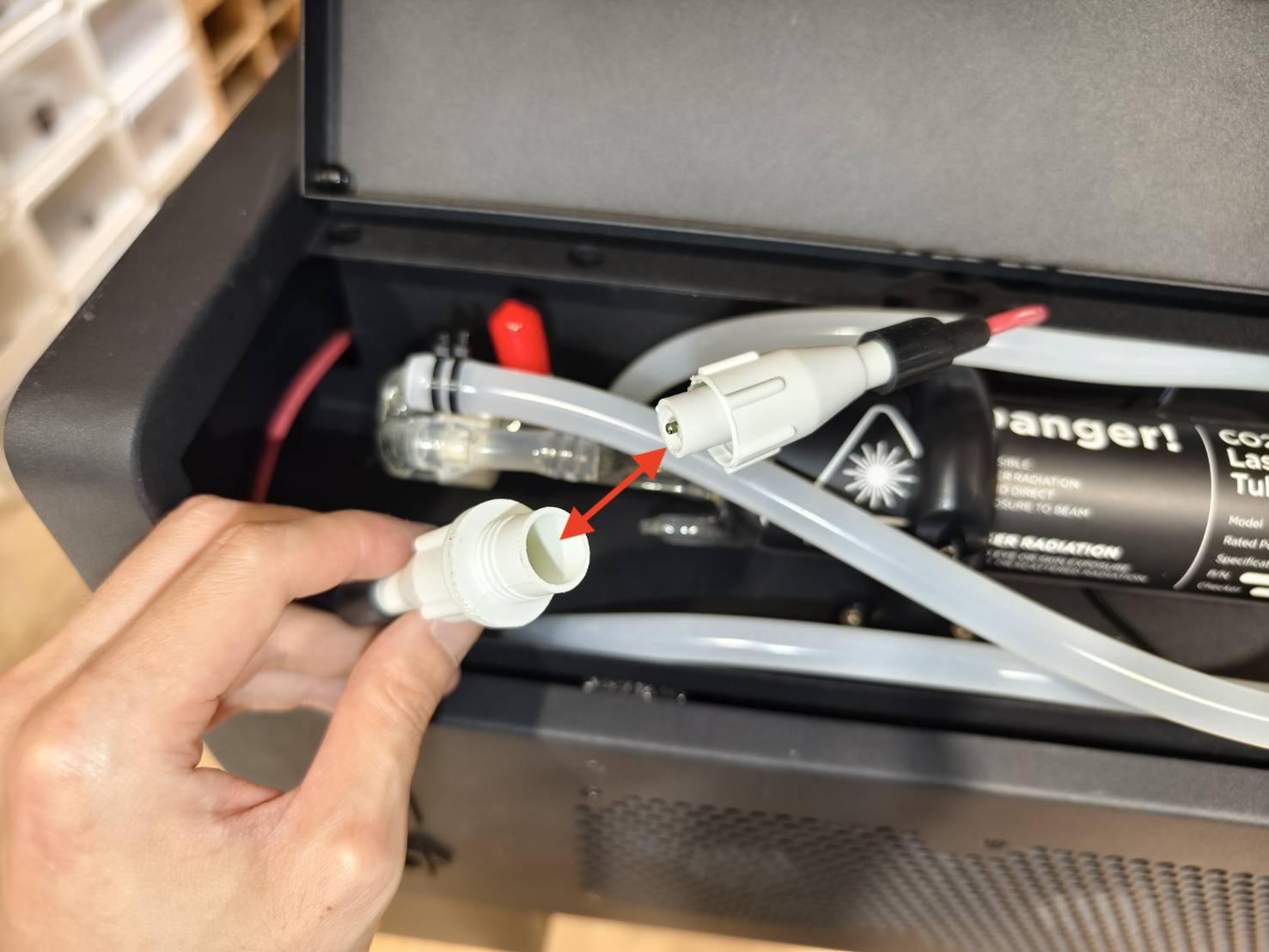

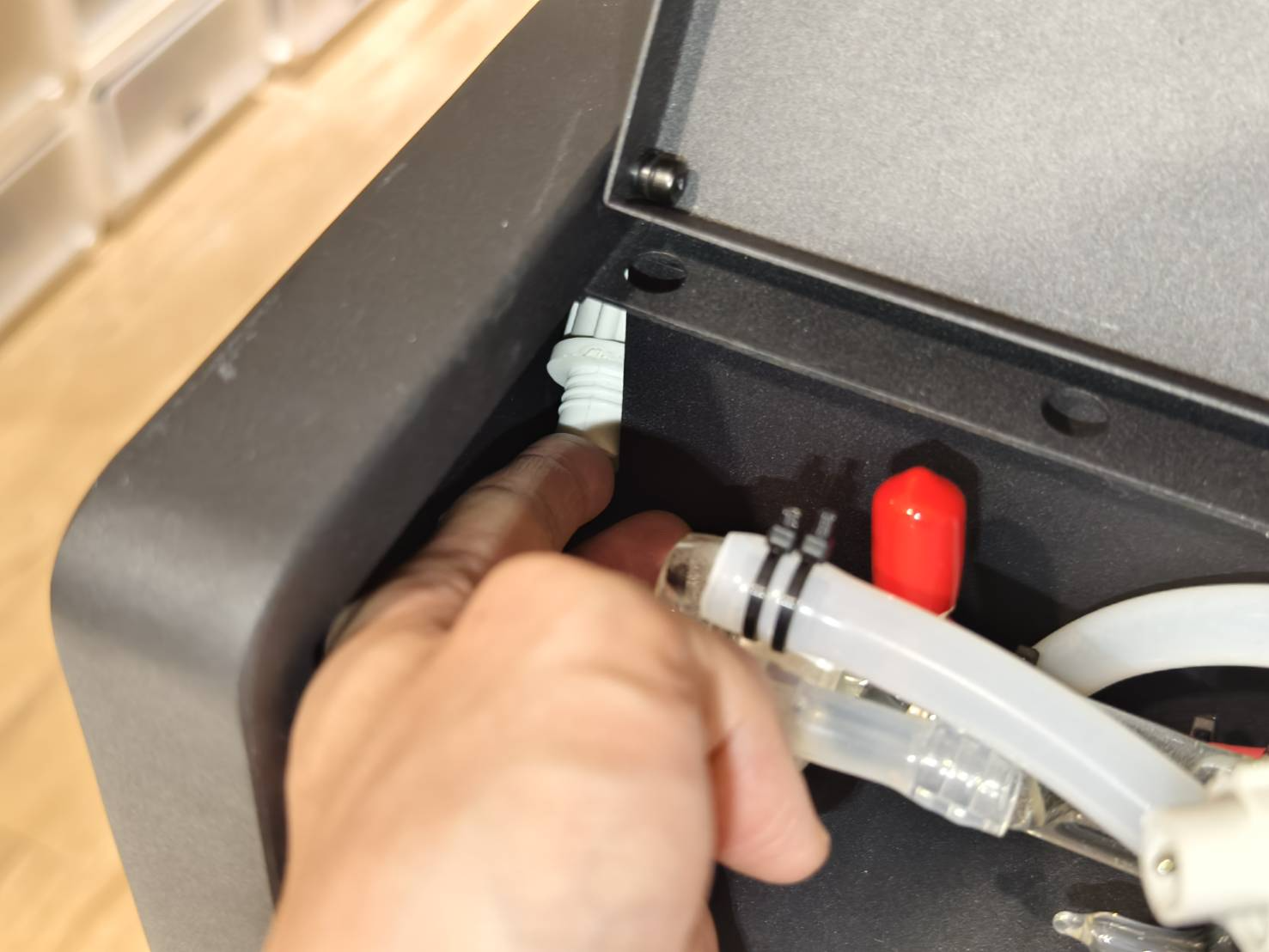

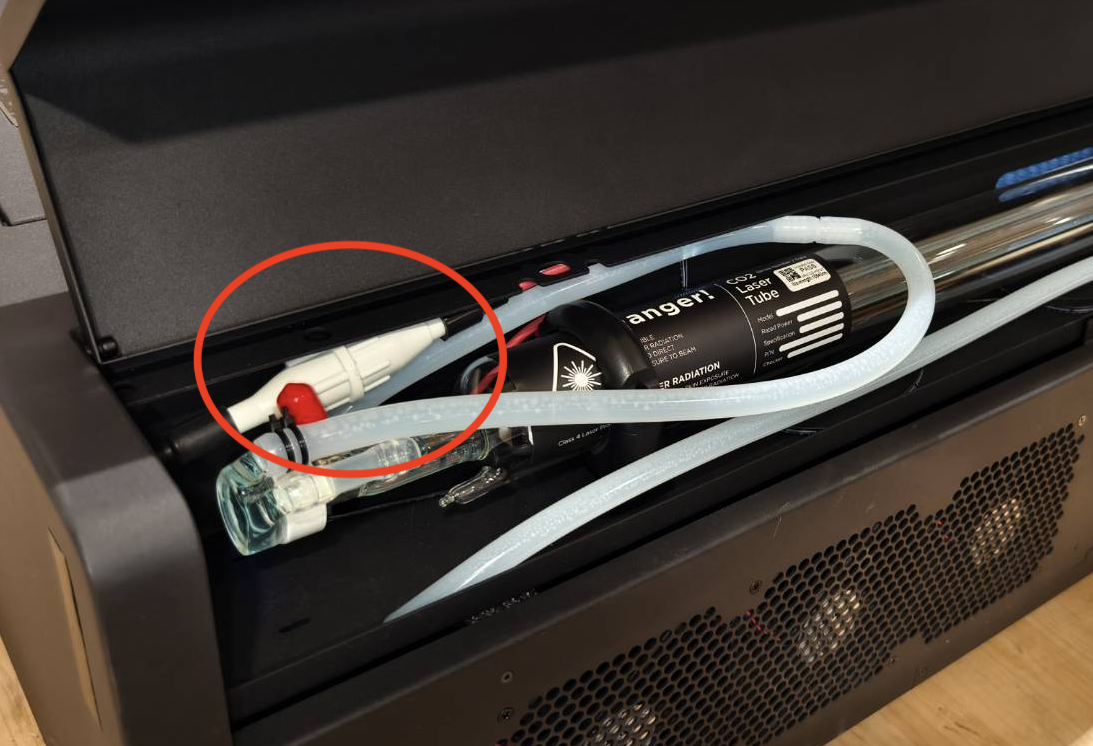

• 레이저 튜브와 레이저 전원 공급 장치(PSU)의 케이블을 분리하십시오.

• 레이저 전원 공급 장치의 전선을 구멍에 통과시키십시오.


• 후면 커버를 닫으십시오.


4단계

측면 커버를 열어 기기 내부를 확인하십시오.

• 십자 드라이버를 사용하여 커버를 여십시오.



5단계

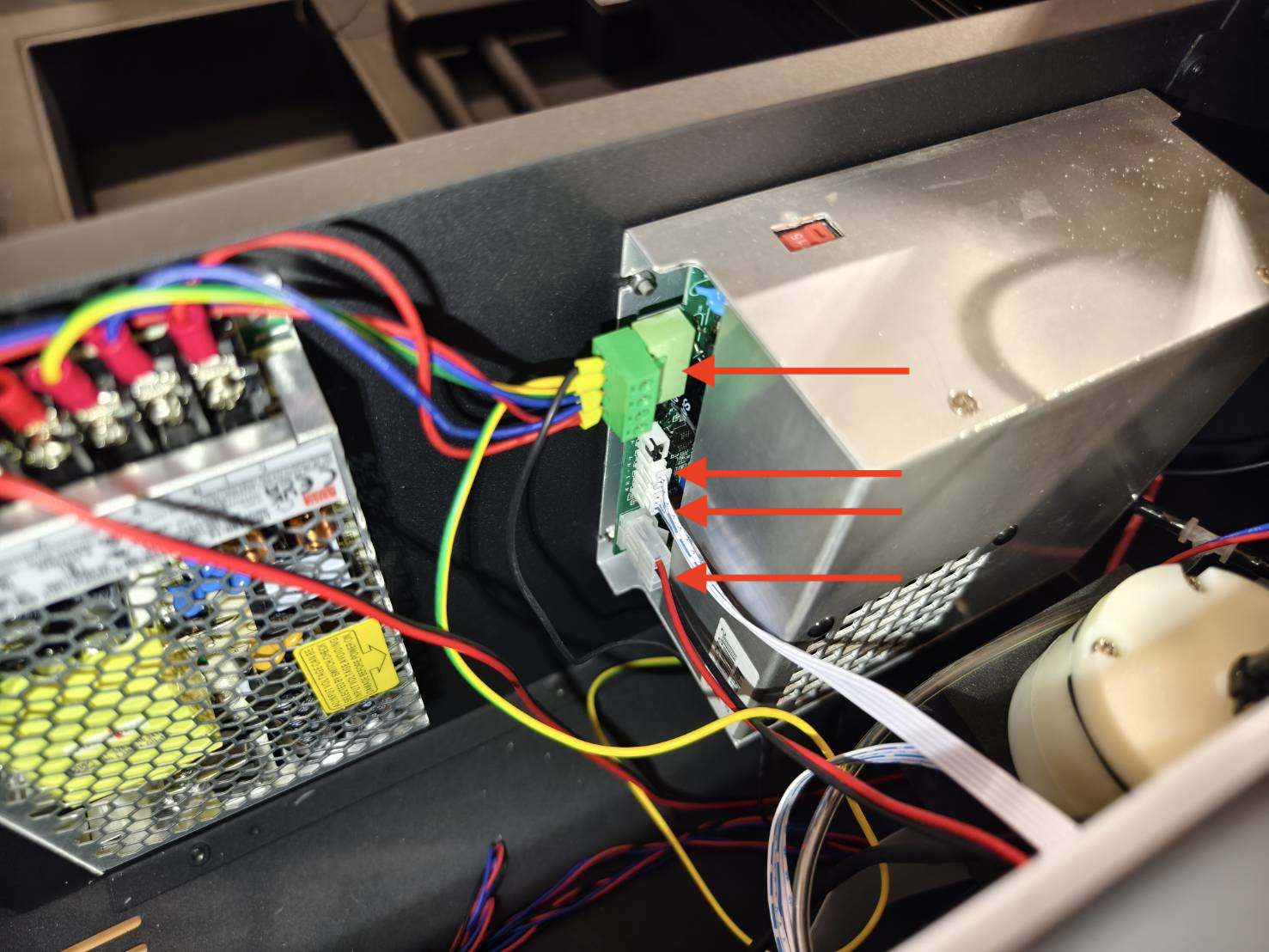

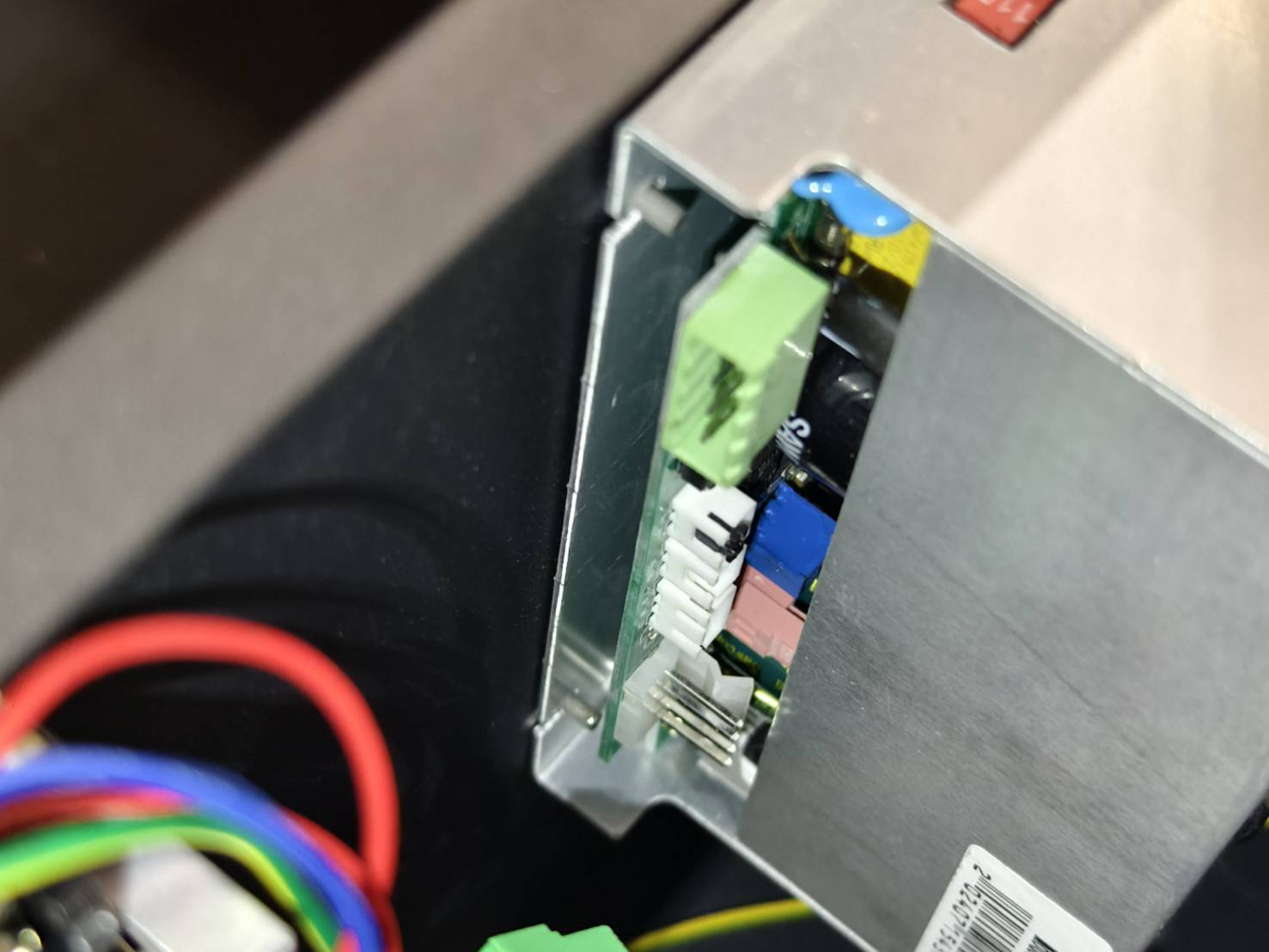

모든 케이블을 분리하십시오.

6단계

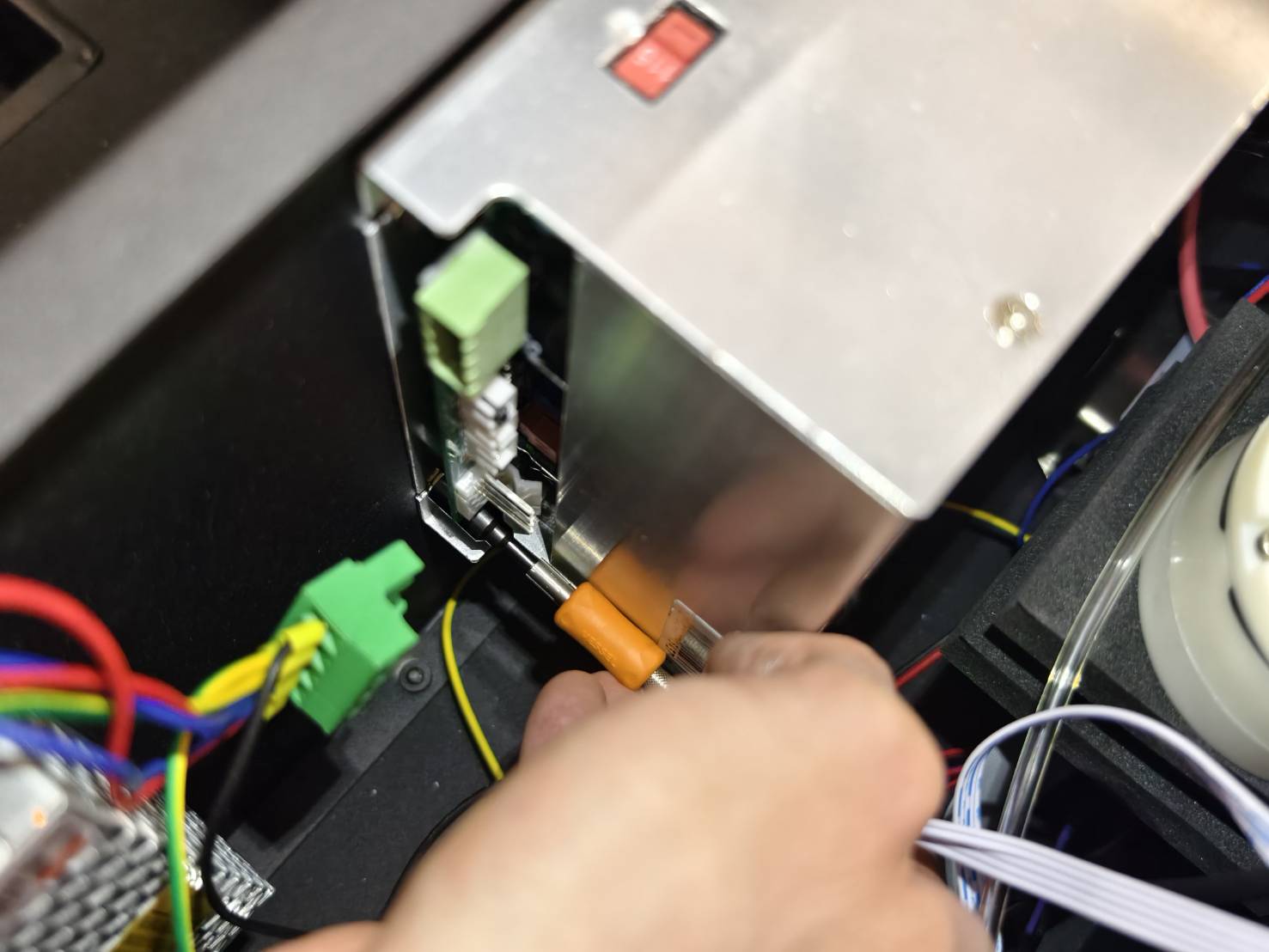

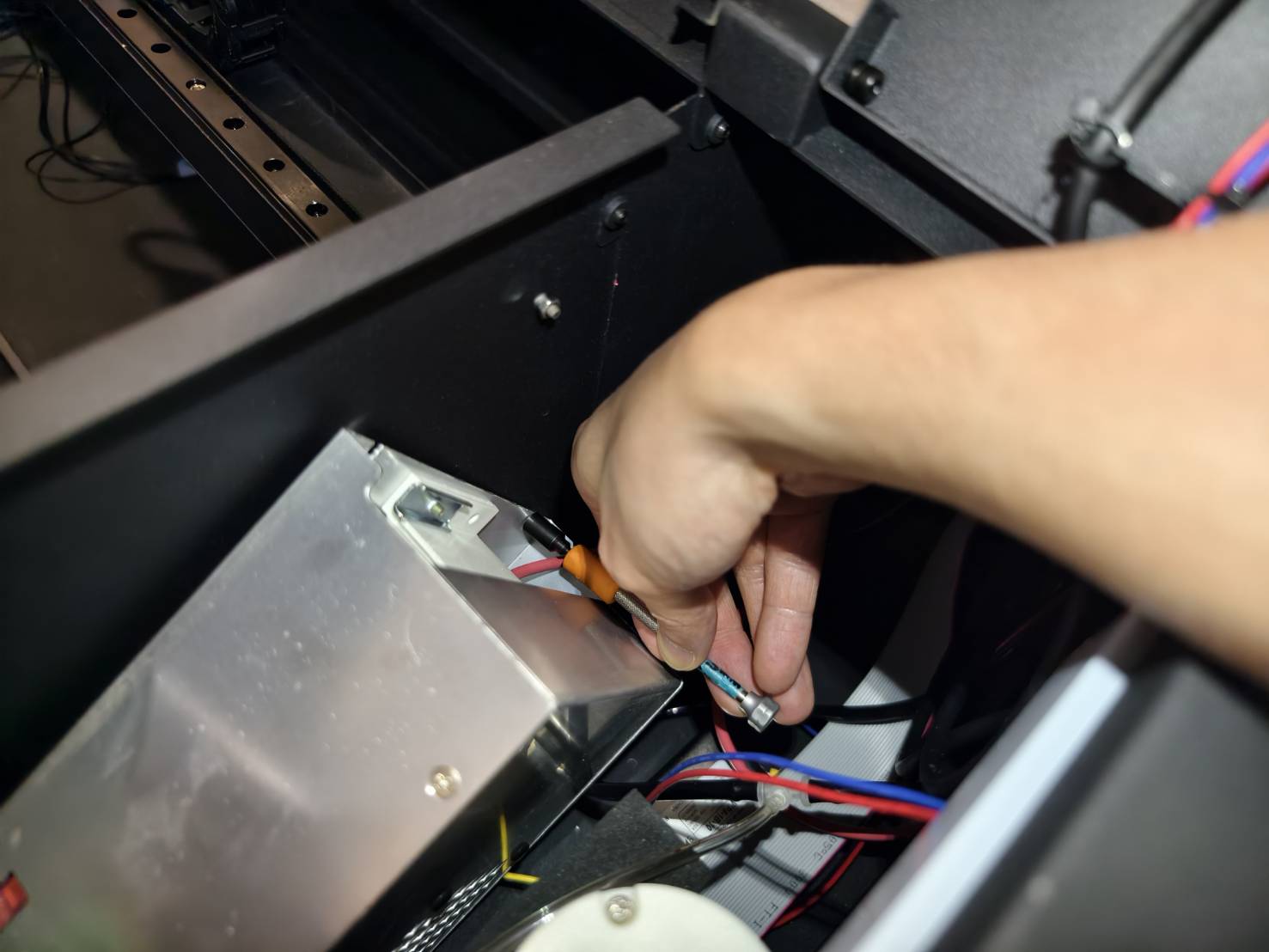

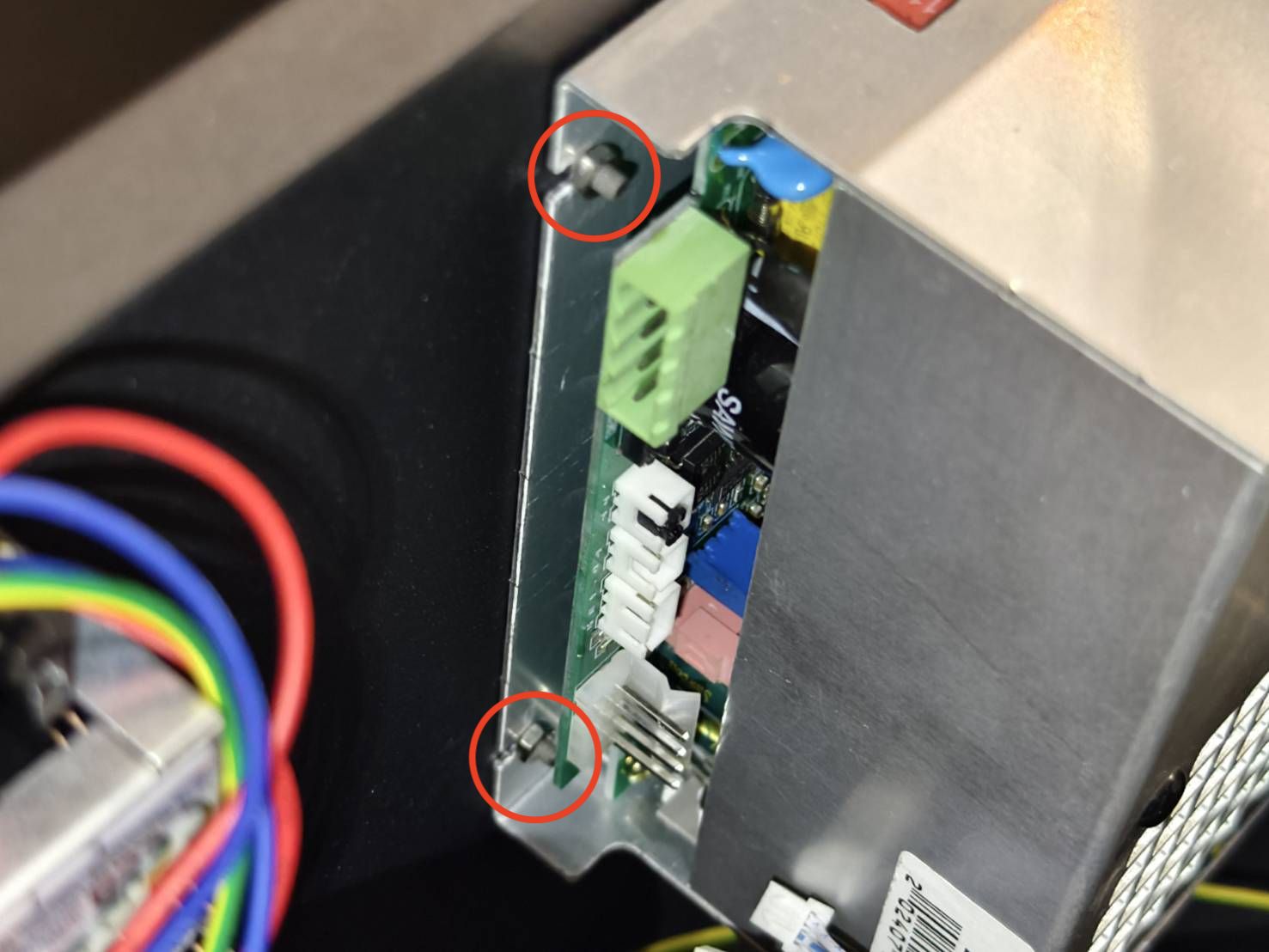

5.5mm 소켓 드라이버나 렌치를 사용하여 두 개의 너트를 제거하고, 나중에 사용할 수 있도록 안전하게 보관하십시오.

7단계

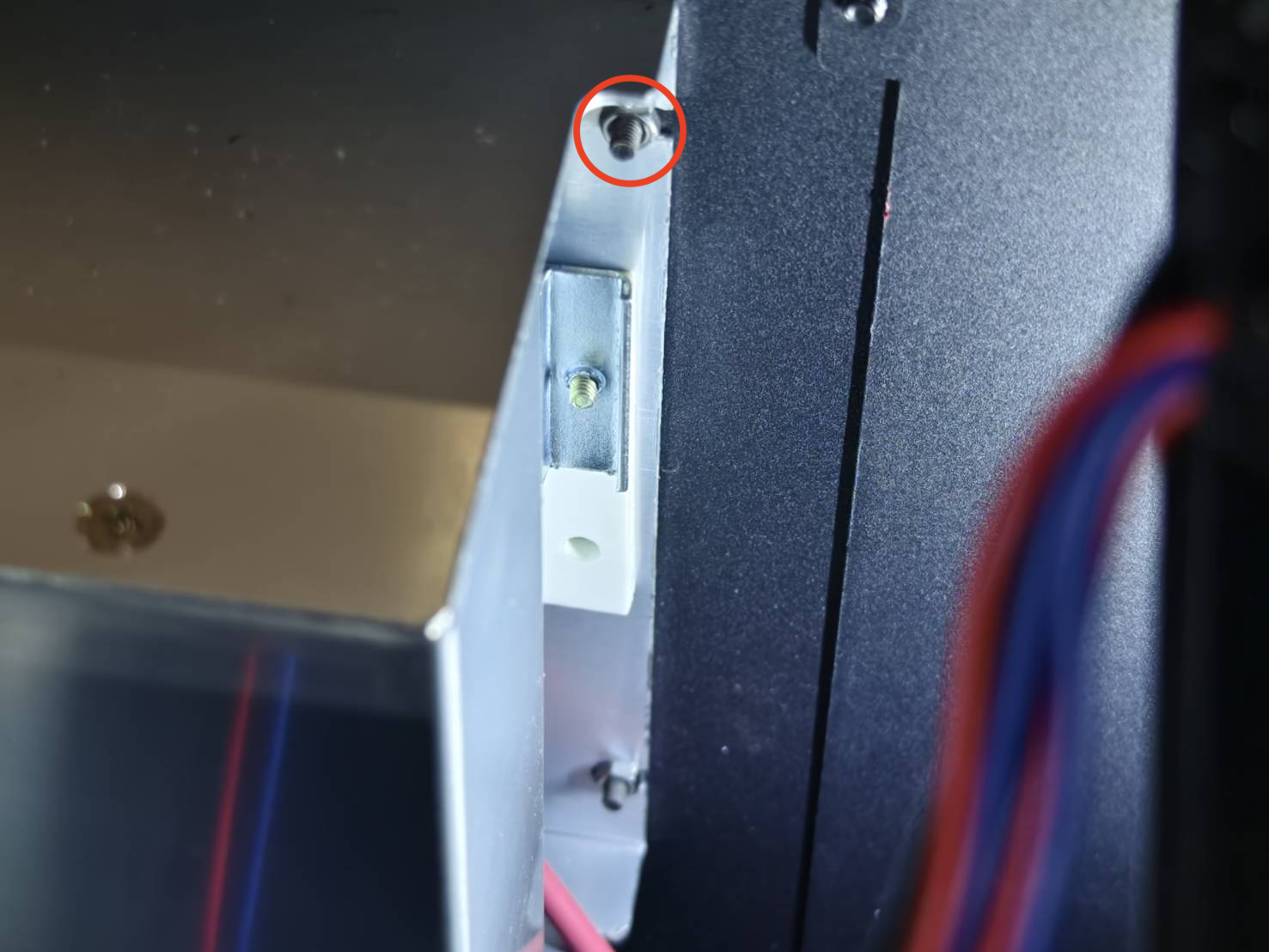

오른쪽 상단의 너트를 풀어주세요. 이 나사는 완전히 제거할 필요가 없습니다.

8단계

전원 공급 장치(PSU)를 꺼내어 안전한 곳에 놓으십시오.

9단계

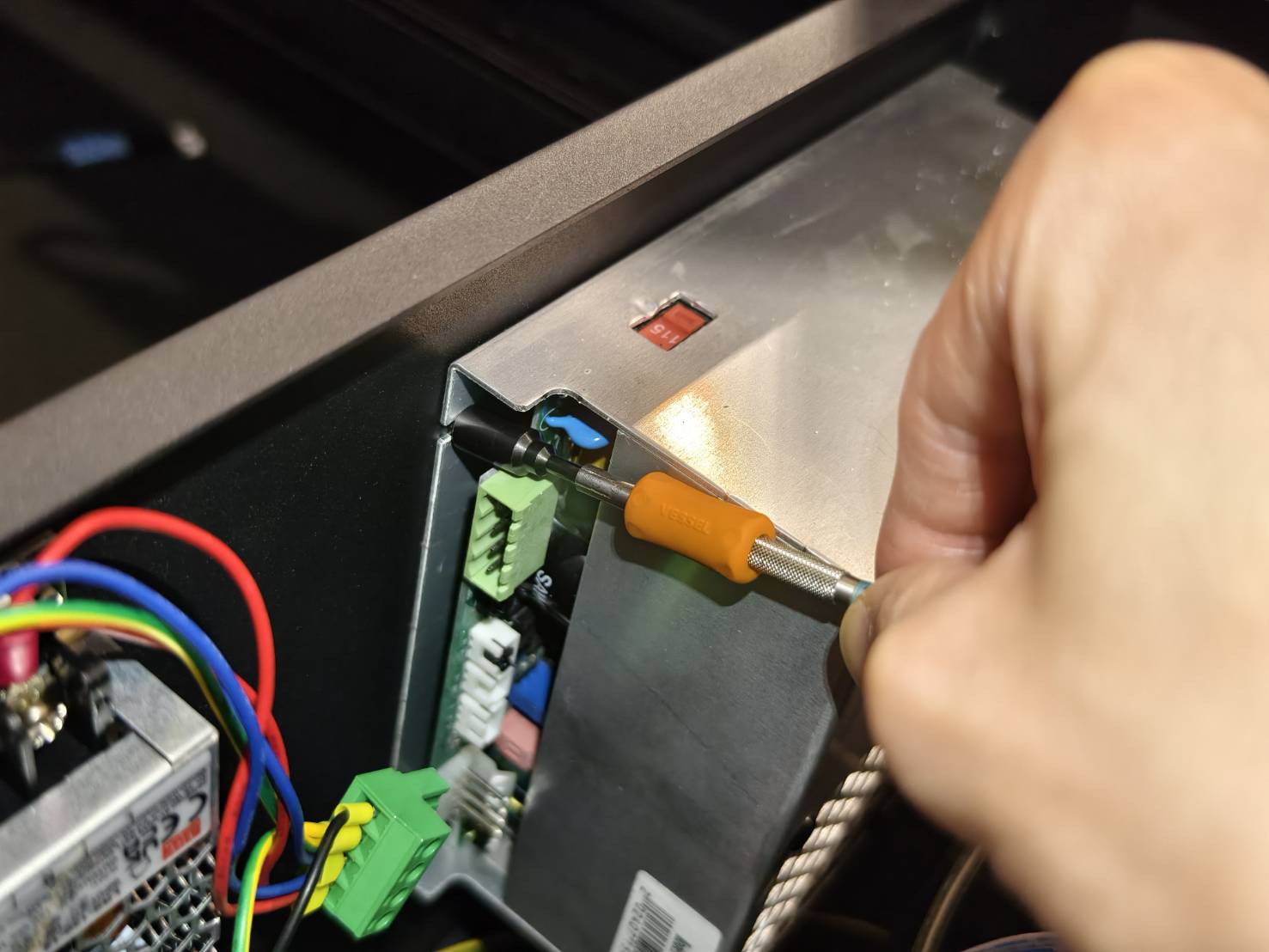

오른쪽 하단의 너트를 풀어주세요. 이 나사도 완전히 제거할 필요가 없습니다.

10단계

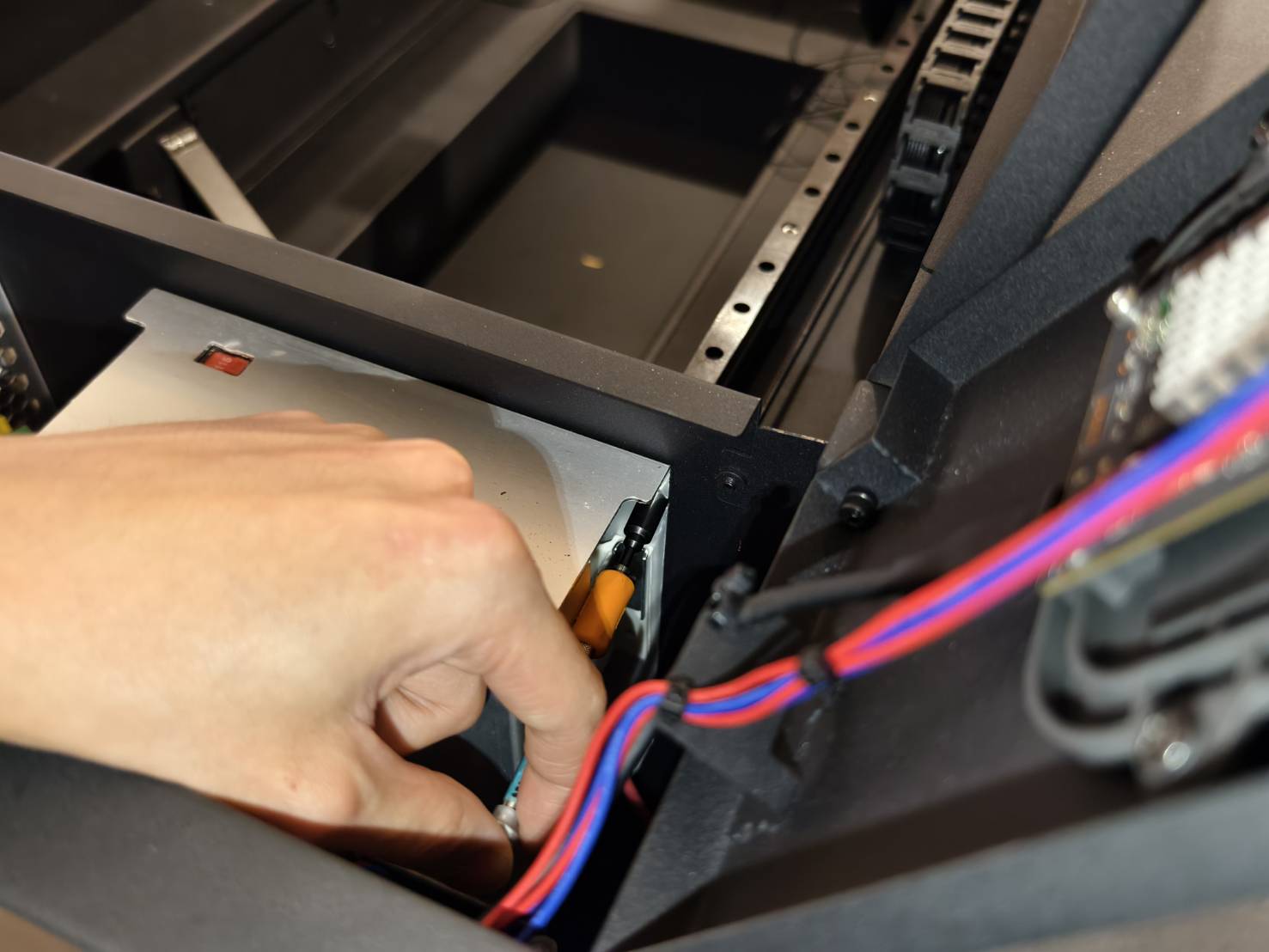

마지막 너트를 풀면 전원 공급 장치를 제거할 수 있습니다.

11단계

• 새 레이저 PSU에 이 작은 점퍼가 설치되어 있는지 확인하세요.
  새 PSU에 점퍼가 없는 경우, 기존 PSU에서 점퍼를 분리하여 새 PSU에 장착하세요.

• 새 레이저 전원 공급 장치를 스터드에 걸어 고정하십시오.

12단계

오른쪽 상단과 하단의 너트를 조여주세요.

13단계

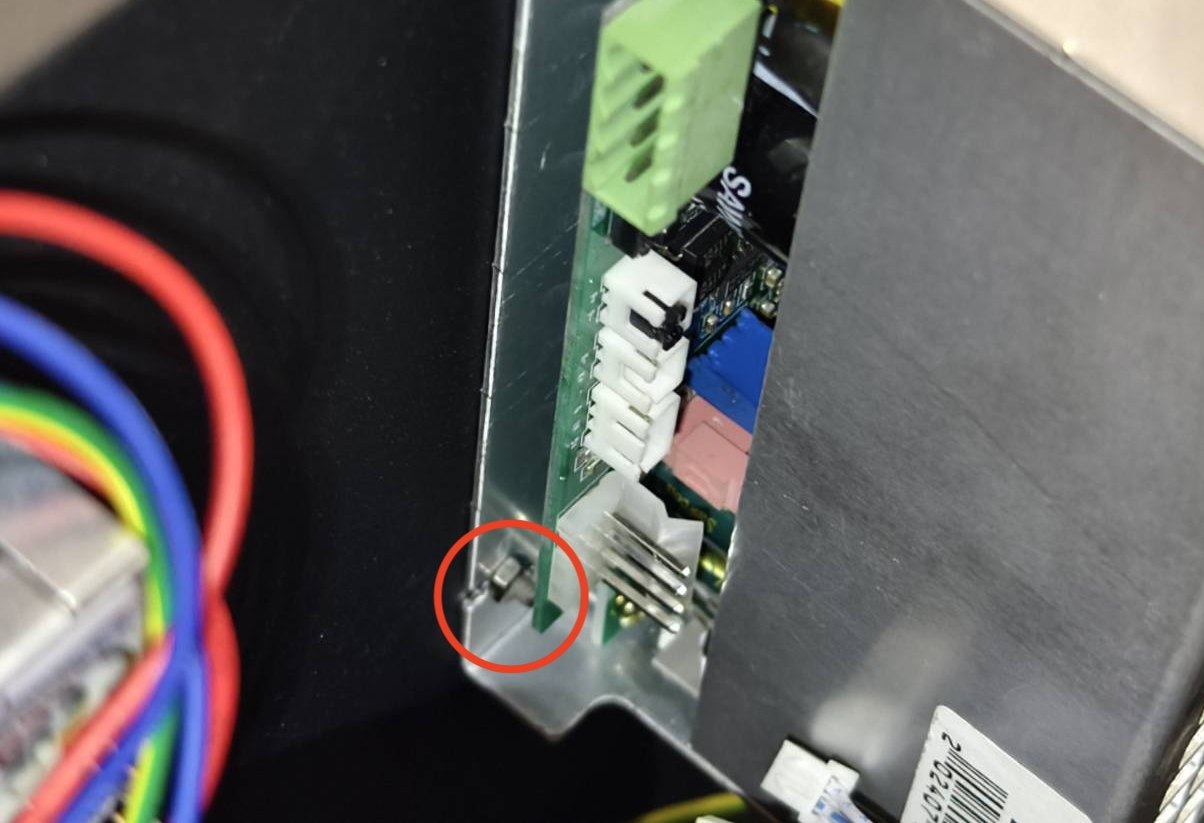

왼쪽 하단 너트를 다시 설치하십시오.

14단계

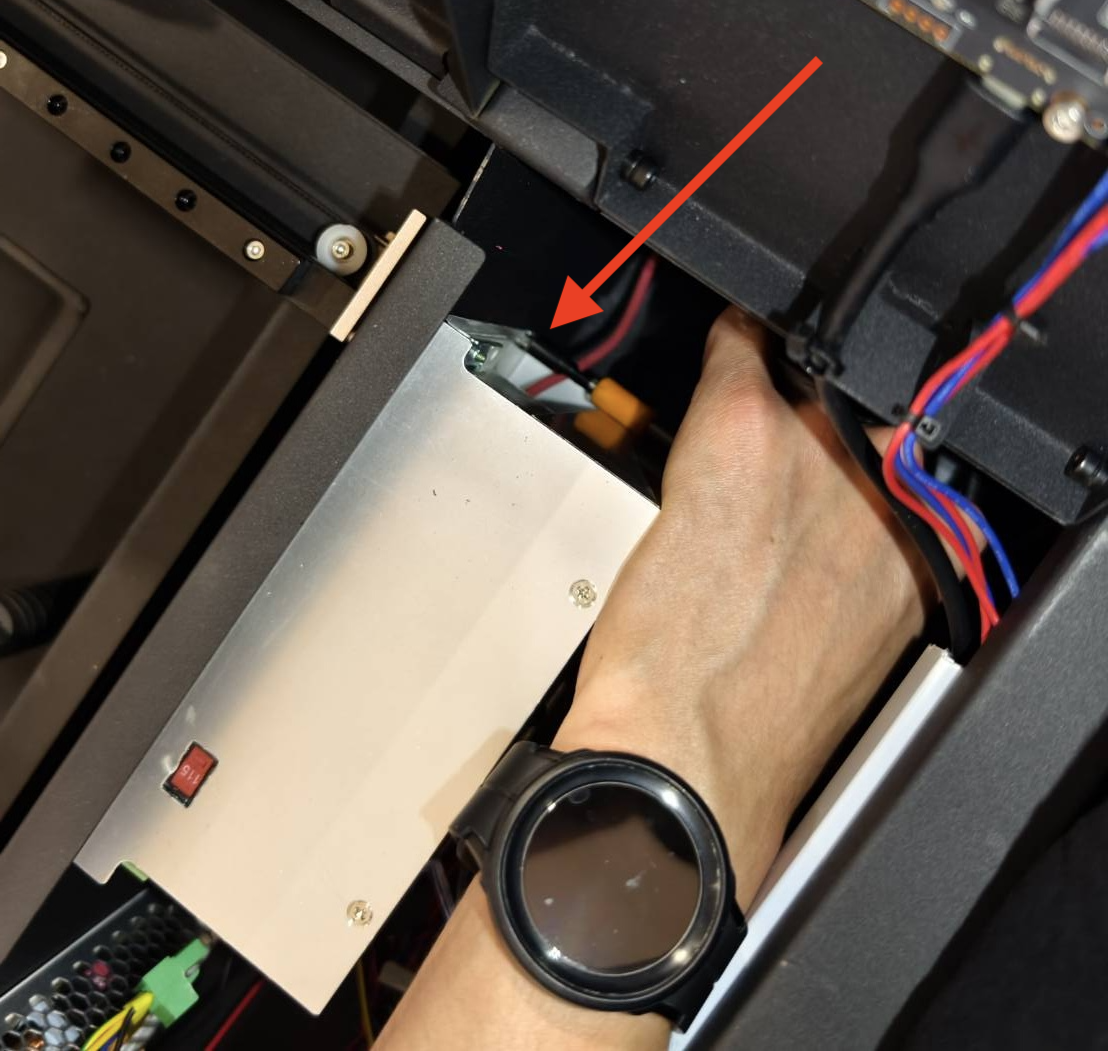

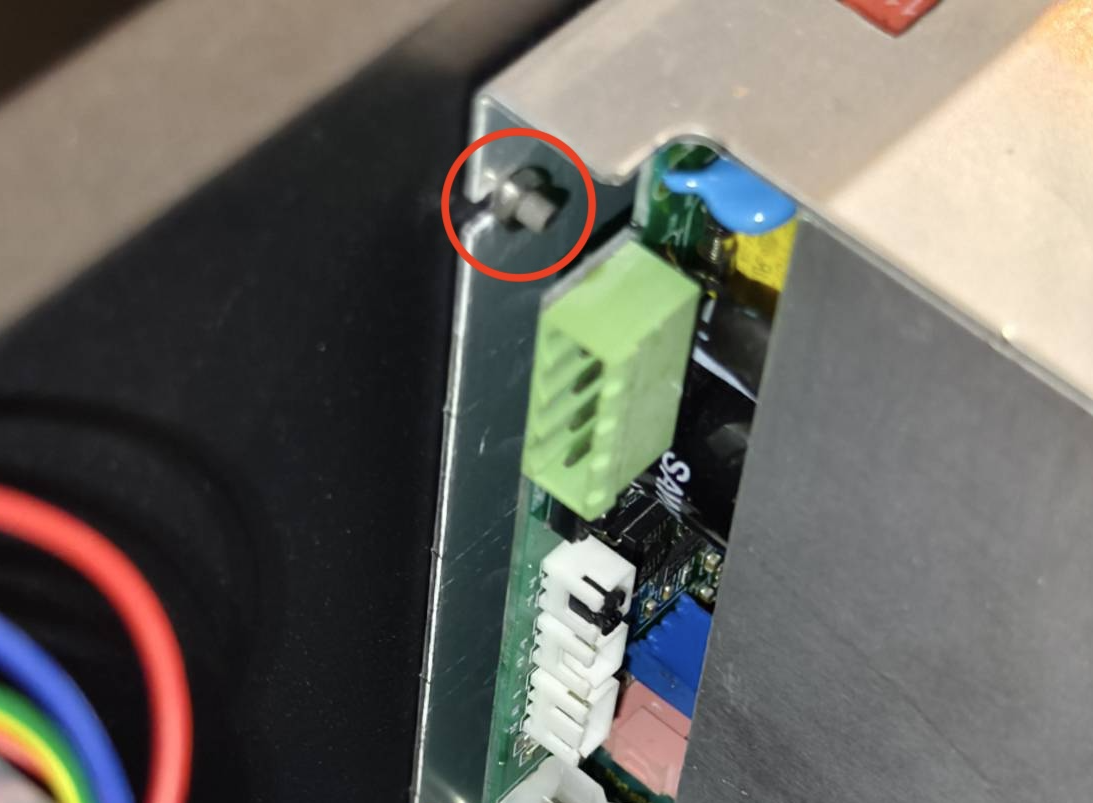

• 왼쪽 상단 너트를 다시 설치하십시오.

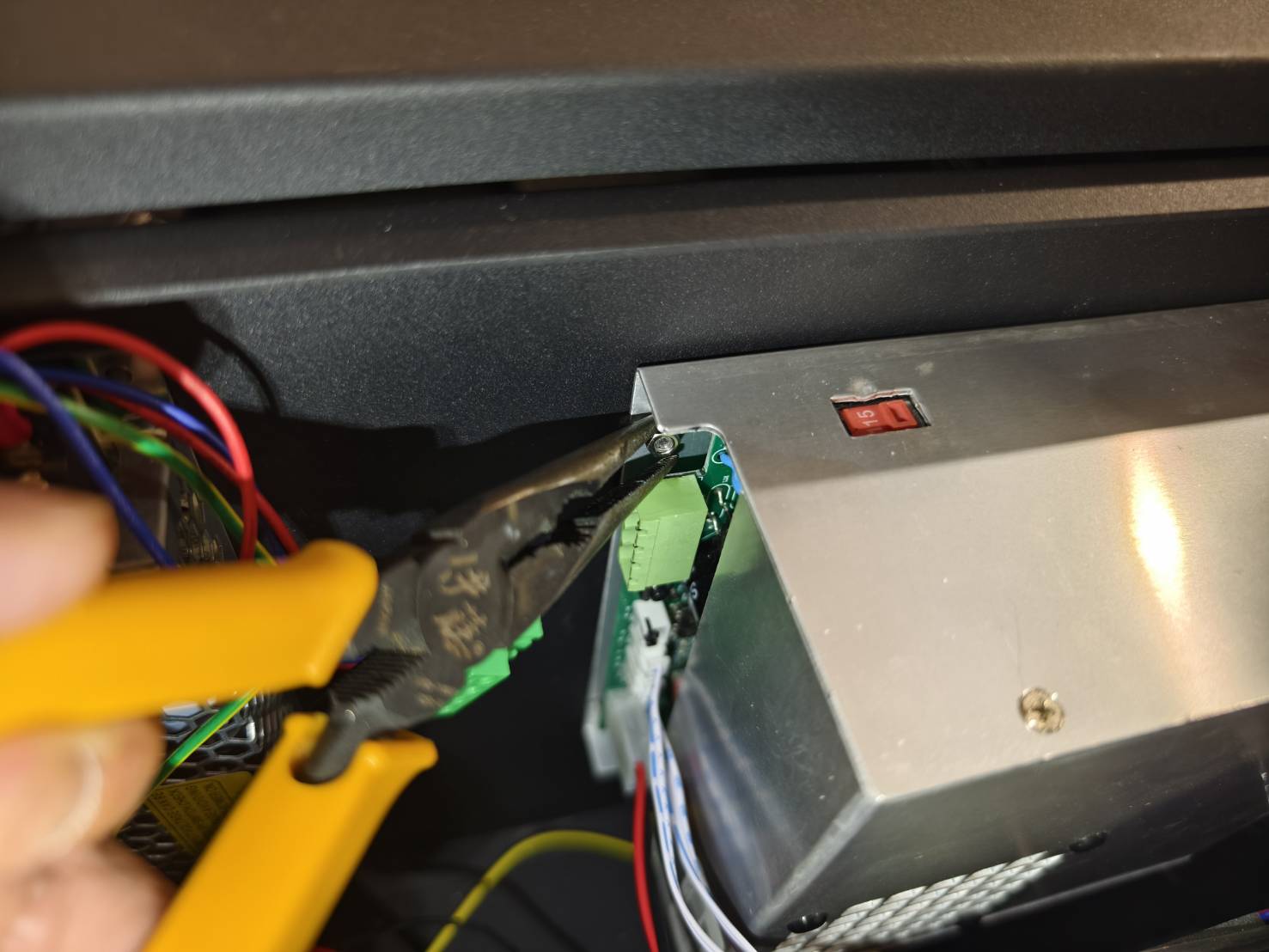

• 이 너트를 설치하기 어려운 경우, 플라이어를 사용하여 조이는 것을 시도해 보십시오.


• 조이거나 고정할 수 없는 경우, 이 너트는 생략하거나 스터드에 걸어둘 수 있습니다.


15단계

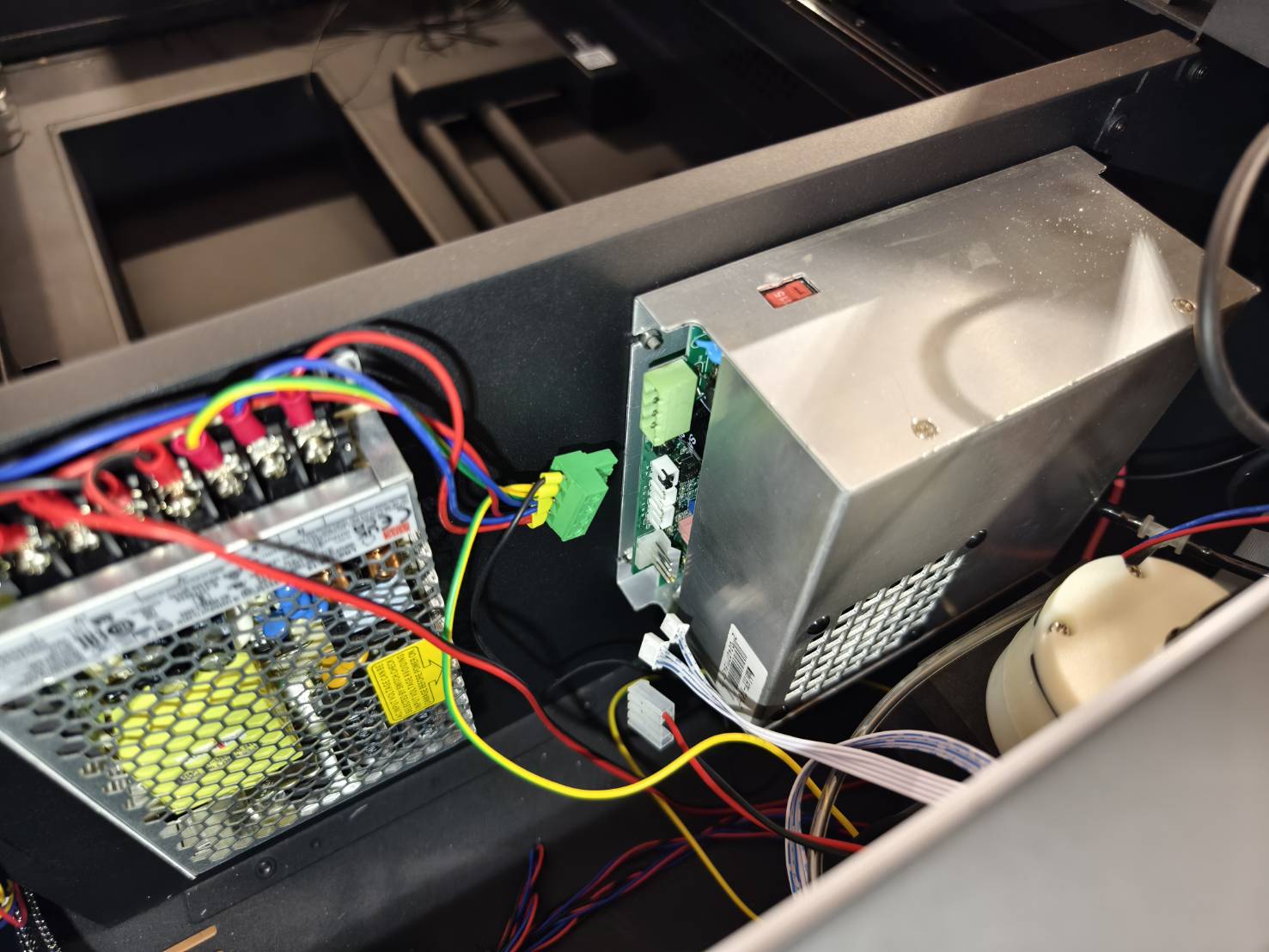

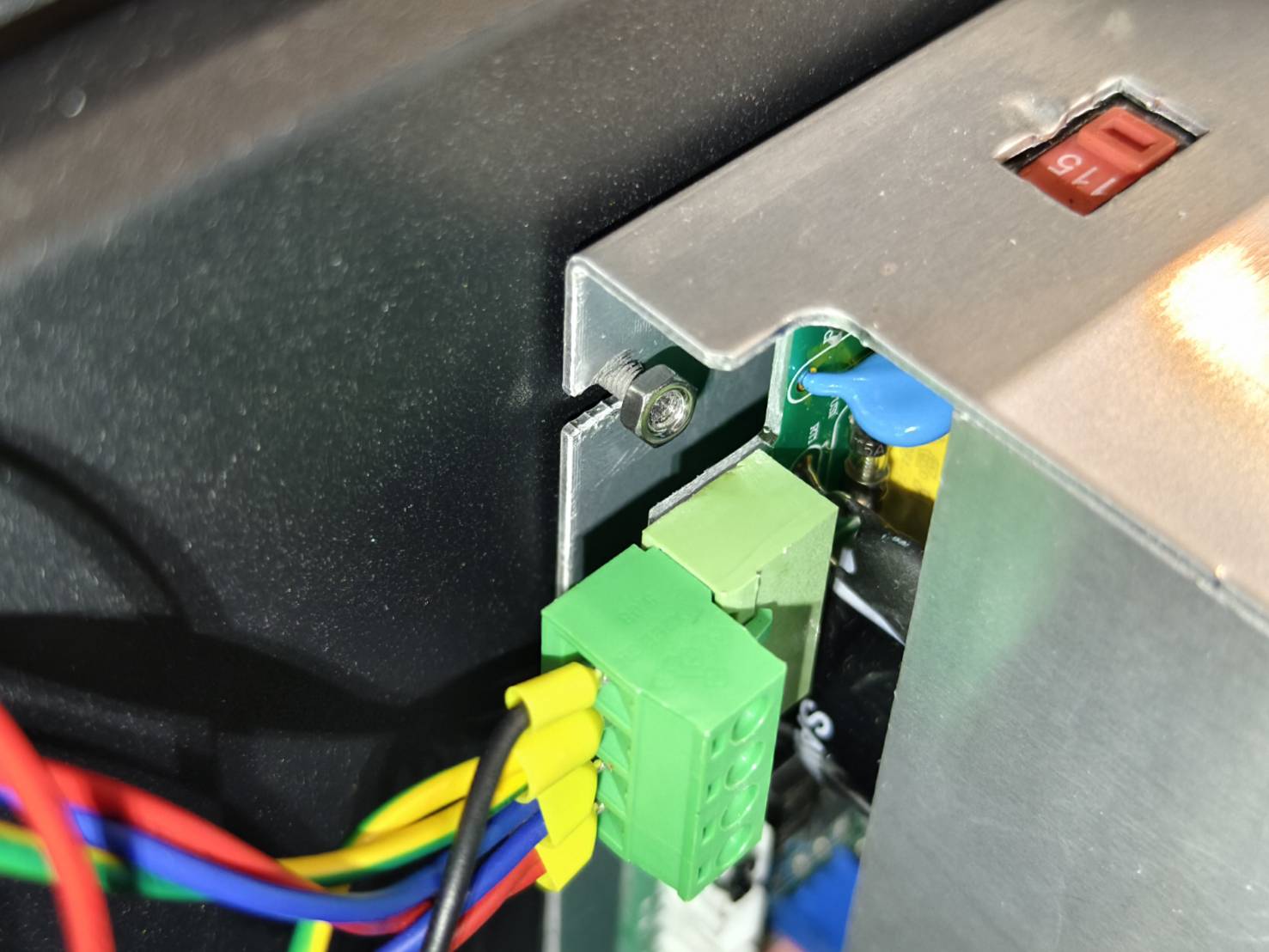

• 케이블을 다시 연결하세요.

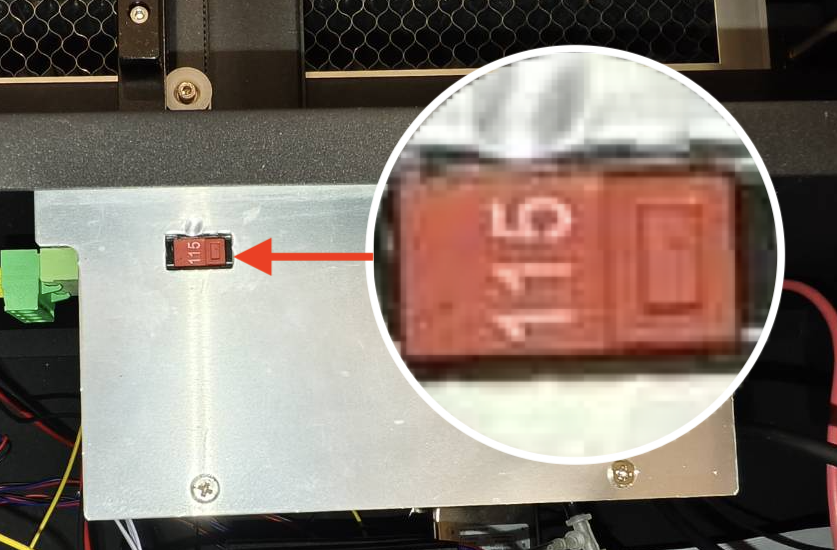

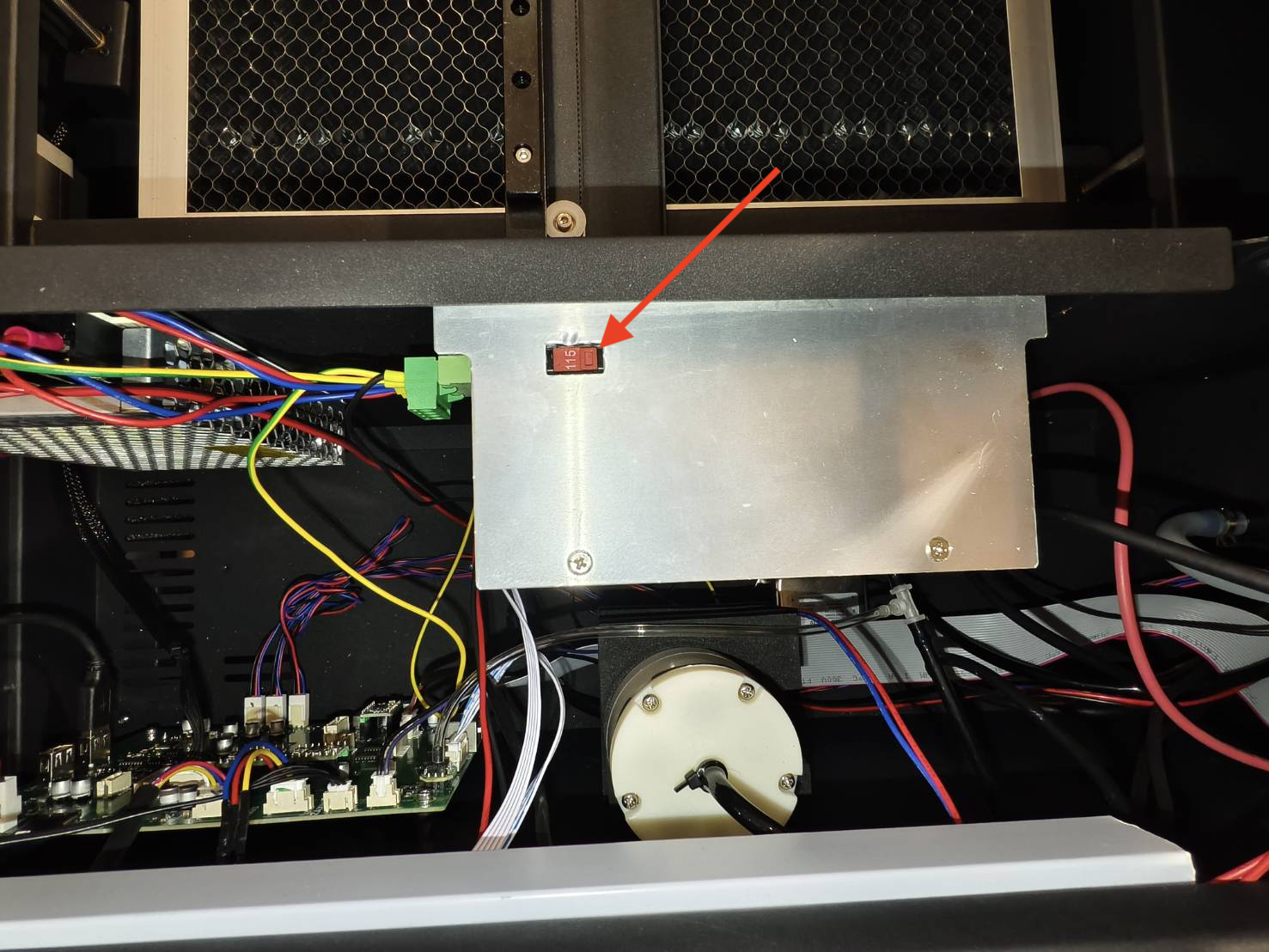

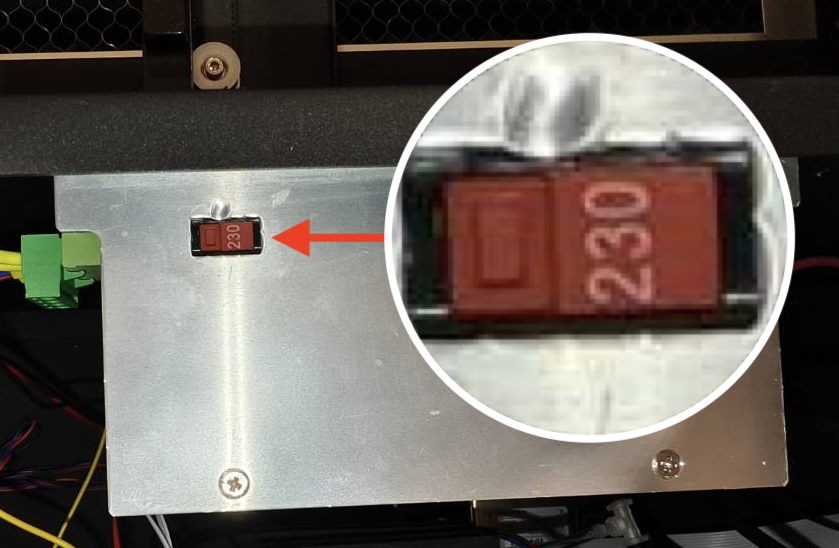

• 국가나 환경에 맞는 전압으로 설정되어 있는지 확인하세요.
  (잘 모르겠다면 Wikipedia)


  115V	230V

• 측면 커버를 닫고 나사를 조이세요.


16단계

• 새 PSU의 케이블을 구멍에서 빼내어 후면 커버 쪽으로 옮기세요.

• 레이저 튜브와 레이저 PSU의 케이블을 다시 연결하세요.

• 후면 커버를 닫고 나사를 조이세요.
