Beambox II - 카메라 케이블 교체

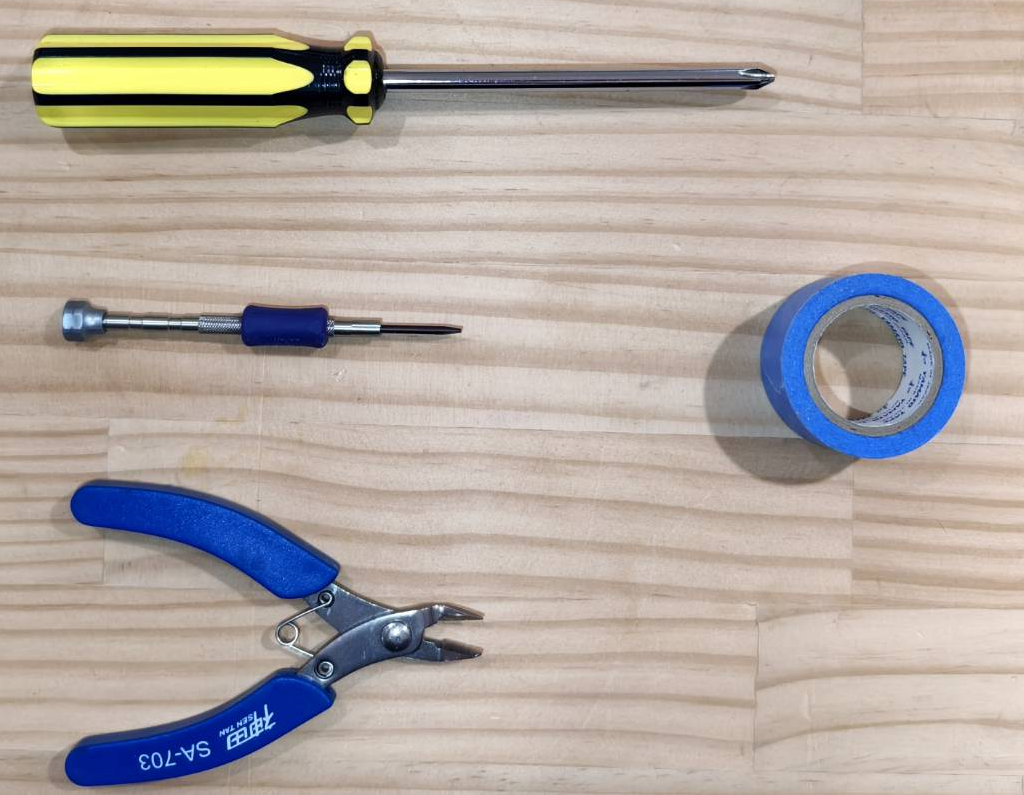

필요한 도구

1단계

측면 커버를 열어 기기 내부를 확인하세요.

• 십자 드라이버를 사용하여 커버를 여십시오.



2단계

레이저 헤드 쪽에서 카메라 케이블을 분리하세요.

3단계

새 카메라 케이블을 레이저 헤드 쪽의 카메라 모듈과 메인보드 쪽의 USB-A 포트에 연결하여 테스트하세요.

주의:
테스트 중 이미지가 표시되지 않으면 기기를 재시작한 후 다시 테스트해 주세요.
다시 시작한 후에도 여전히 이미지가 나타나지 않으면 고객 지원팀에.

4단계

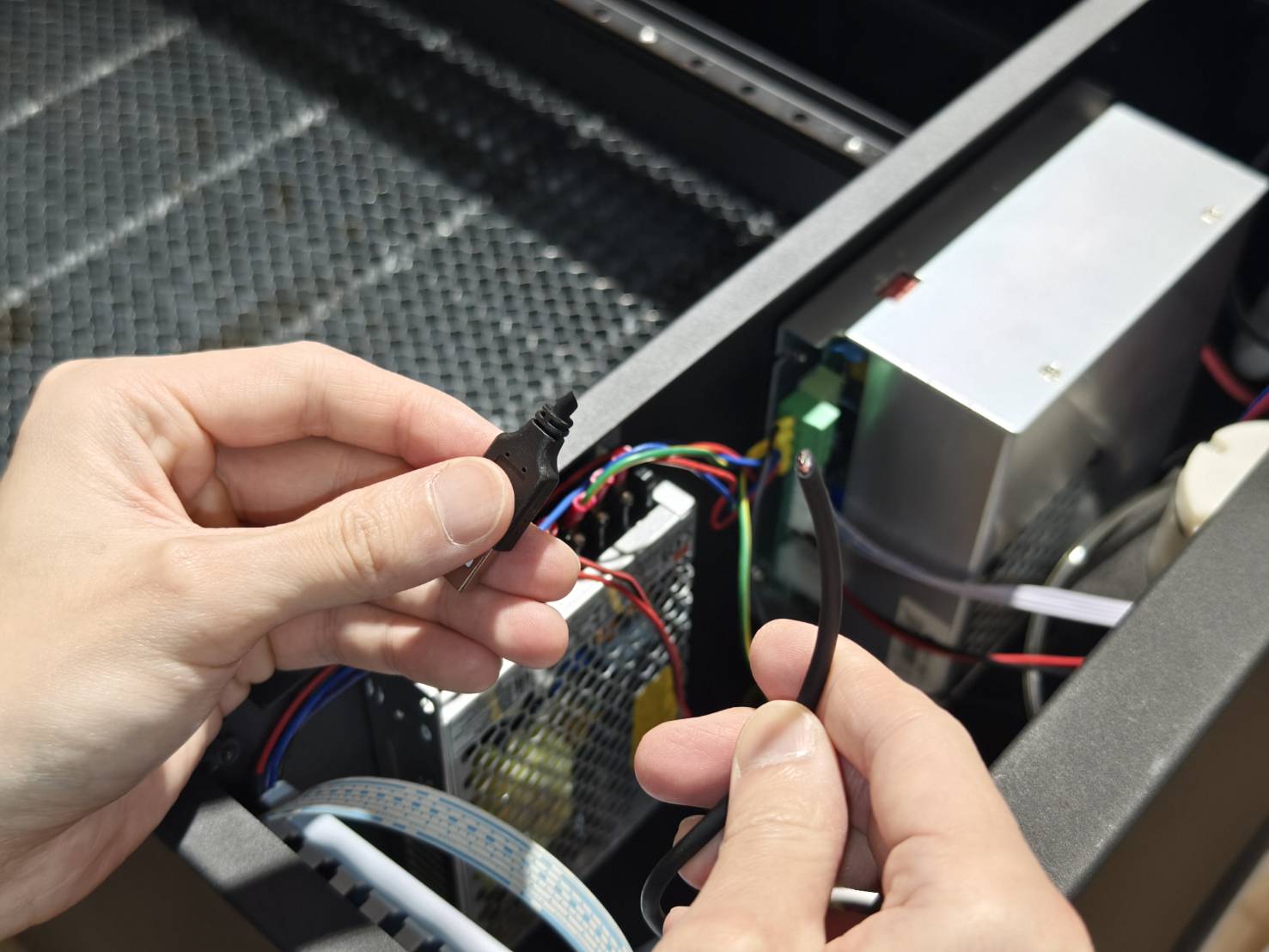

외부 테스트 후 기기에서 새 카메라 케이블을 분리하십시오.

5단계

기기의 전원을 끄고 전원 코드를 분리하십시오.

6단계

레이저 헤드 쪽의 케이블 타이를 절단하고 기존 카메라 케이블을 제거하십시오.

7단계

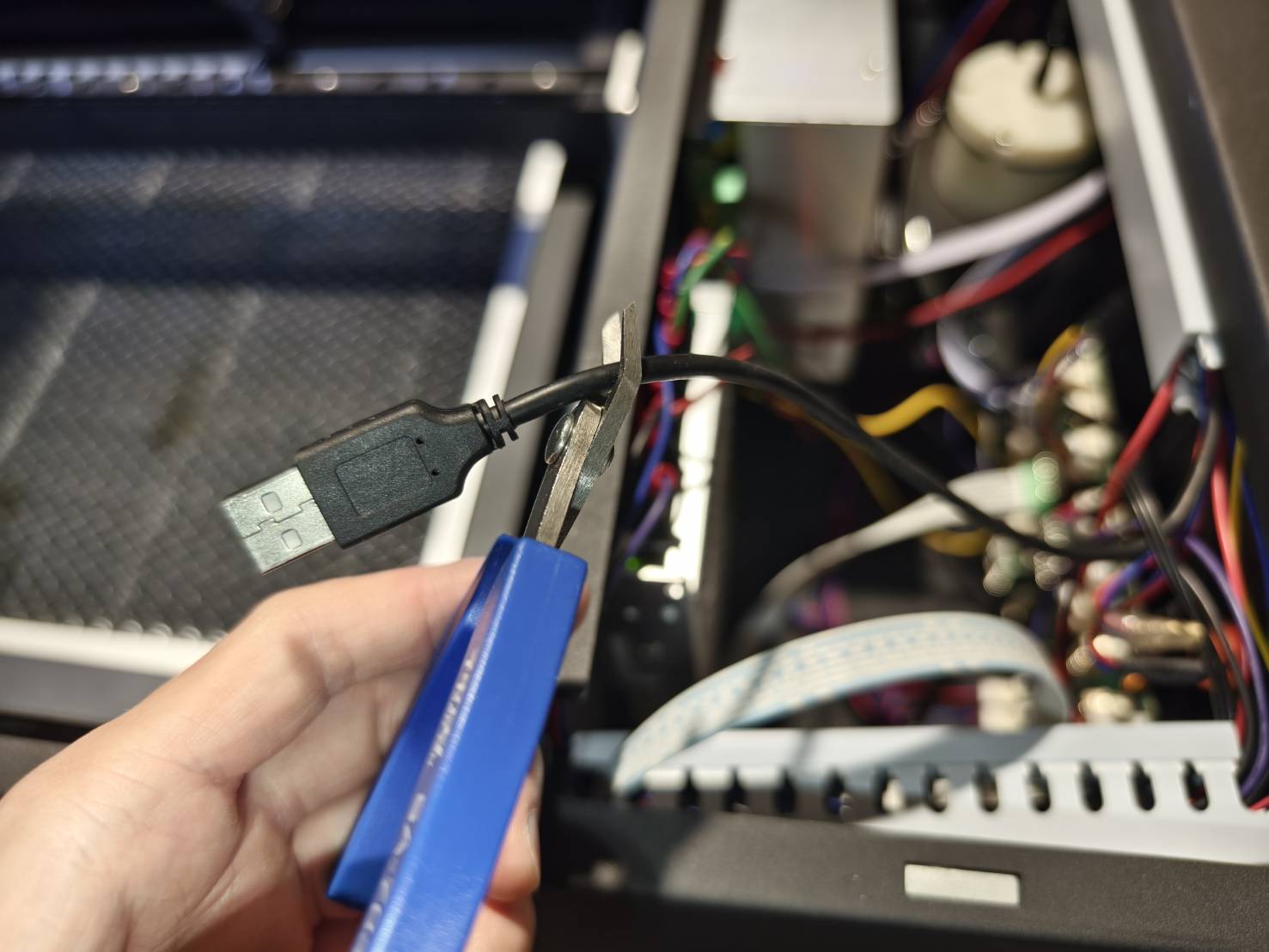

기존 카메라 케이블의 USB-A 커넥터를 절단하십시오.

8단계

테이프를 사용하여 새 카메라 케이블을 기존 카메라 케이블에 연결하십시오.
연결 후 충분한 강도가 확보되었는지 테스트하십시오.

9단계

파란색 케이블 박스를 통해 카메라 케이블을 빼내십시오.

10단계

• 후면의 검은색 케이블 박스를 통해 케이블을 빼내십시오.


• 메인보드에 연결할 수 있도록 USB-A 부분의 길이를 충분히 남겨두십시오.


11단계

왼쪽(Y축)의 플라스틱 체인을 통해 케이블을 빼내세요. 플라스틱 체인은 일자 드라이버로 열 수 있습니다.

1단계2

작업 영역(X축)의 플라스틱 체인을 통해 케이블을 빼내세요.
플라스틱 체인은 일자 드라이버로 열 수 있지만, 영상에서 보듯이 첫 번째 체인은 닫힌 상태로 두세요.

1단계3

테이프를 제거하여 새 케이블과 기존 케이블을 분리하세요. 기존 케이블은 폐기해도 됩니다.

1단계4

케이블을 정리하고 레이저 헤드 쪽의 카메라 모듈 보드에 연결하세요.
USB-A 케이블을 메인보드에 연결하세요.

1단계5

왼쪽 플라스틱 체인이 닫혀 있는지 확인하세요.

1단계6

측면 커버를 닫고 나사를 조이세요.
