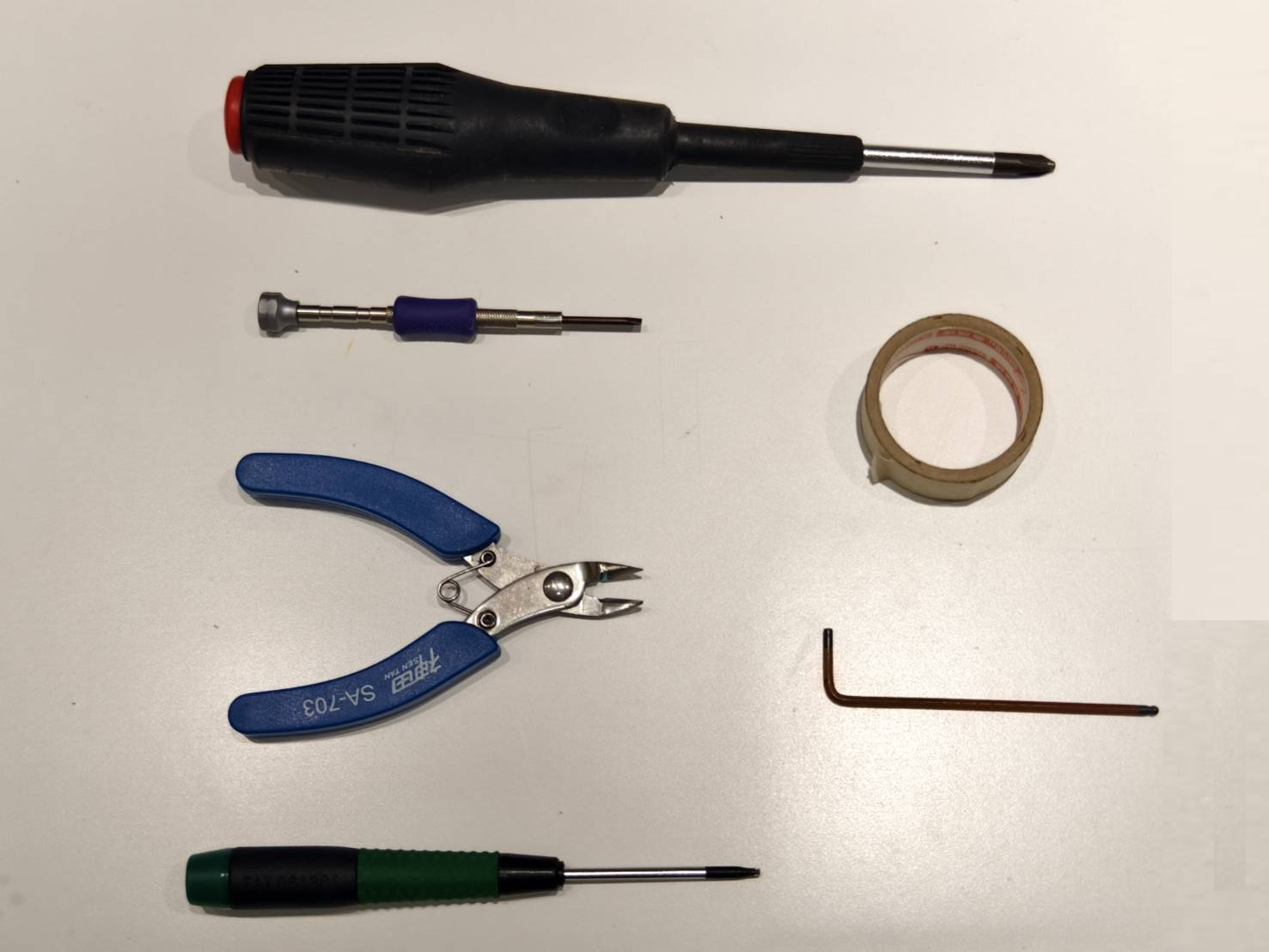

필요한 도구

1	십자 드라이버
2	일자 드라이버 (소형)
3	니퍼
4	테이프
5	T8 톡스 드라이버
6	2.5mm 육각 렌치
7	손전등 (선택사항)

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

측면 커버를 열어 기기 내부를 확인하세요.

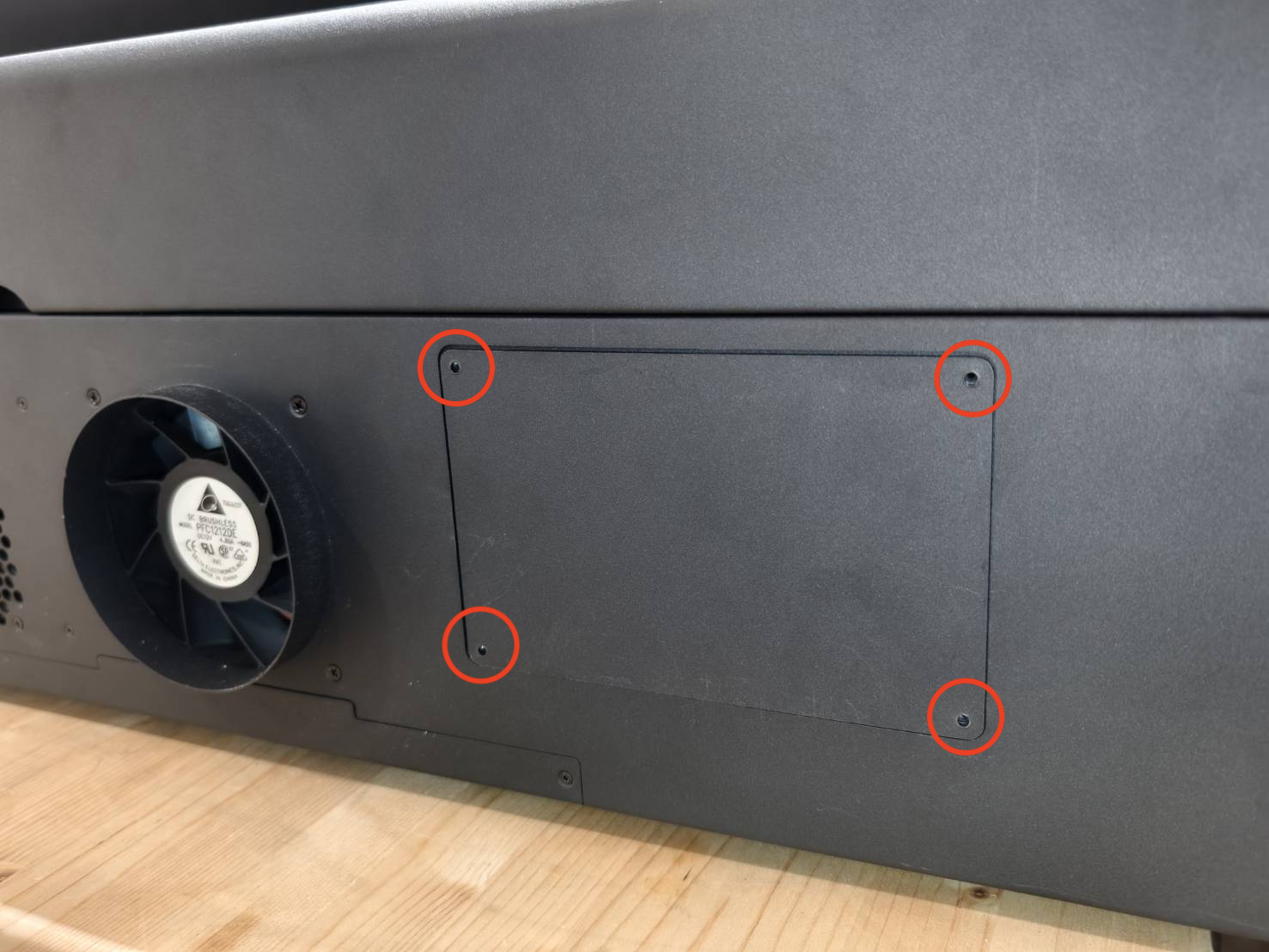

십자 드라이버를 사용하여 커버를 제거하세요.

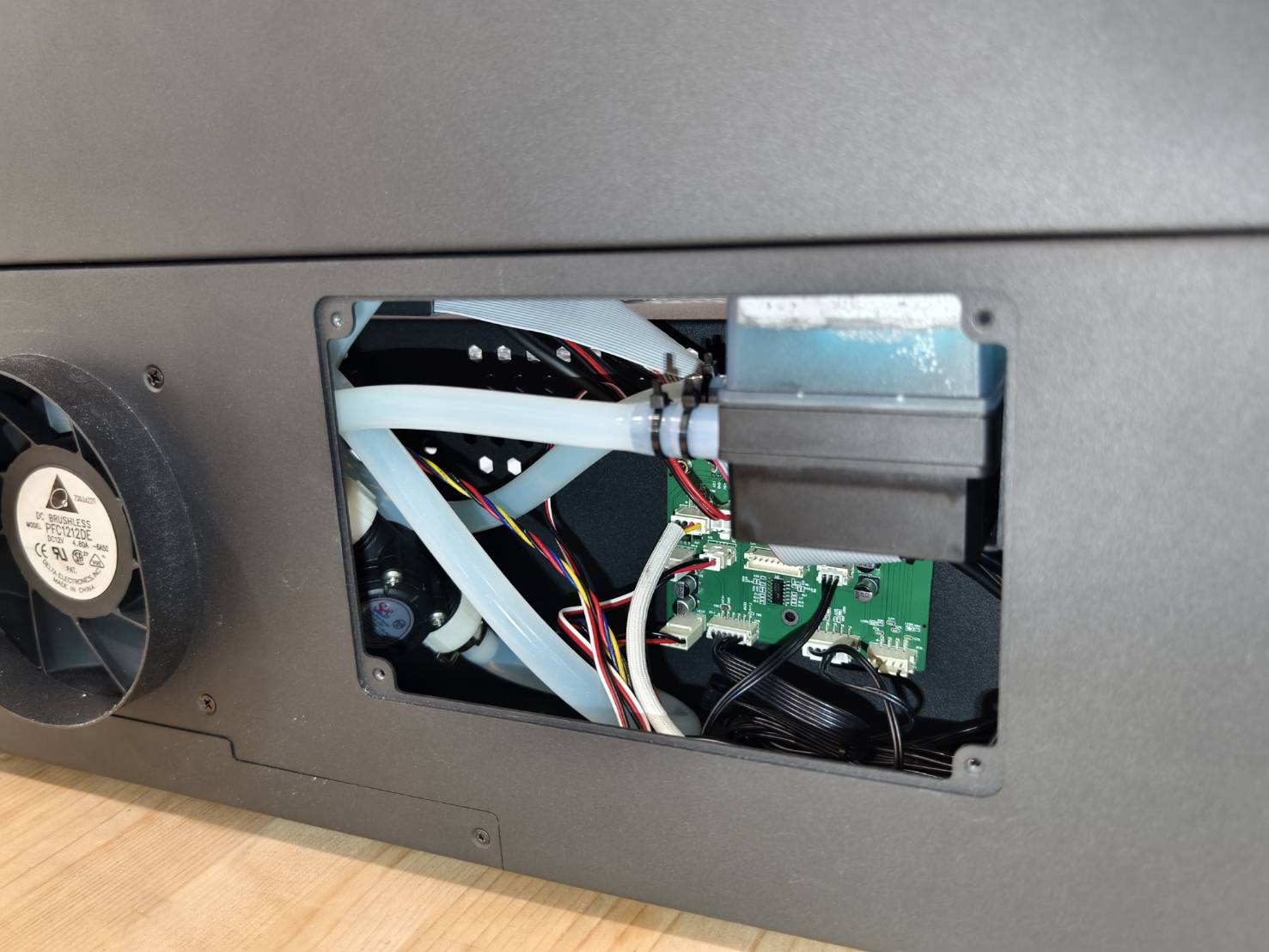

토크스 드라이버를 사용하여 워터 펌프 커버를 엽니다.

3단계

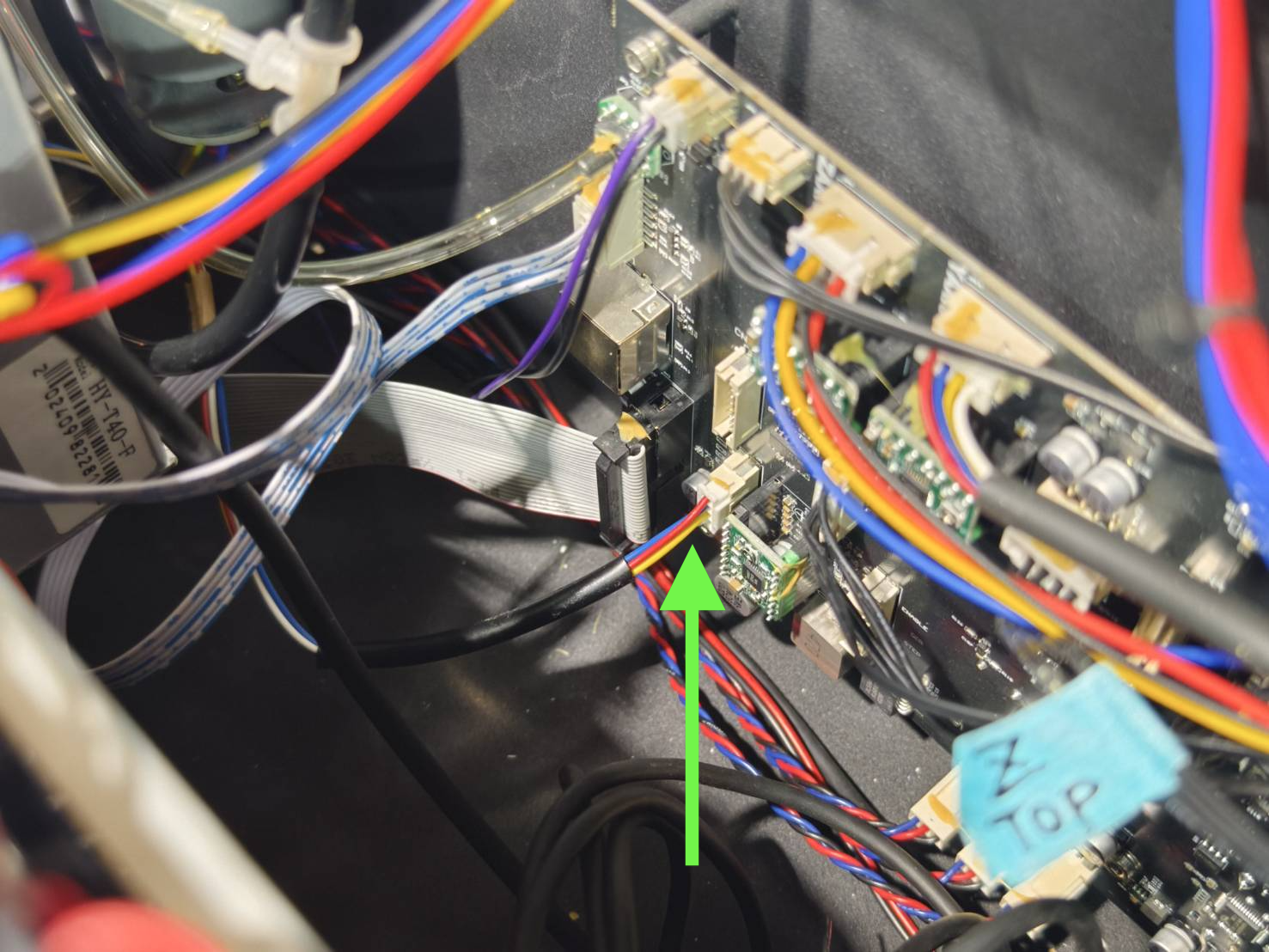

메인보드에서 X축 모터의 케이블을 분리합니다. (다음 도표.)

4단계

기기의 전원이 꺼진 상태에서 새 X축 모터 케이블을 메인보드에 연결하여 테스트합니다.
그 후, 기기의 전원을 켜고 원점 복귀를 테스트합니다.
기기가 원점 복귀를 수행하면 레이저 헤드가 먼저 상단으로 이동한 다음, 새 모터가 '반시계 방향'으로 회전해야 합니다.

주의:
새 모터가 움직이지 않거나 '시계 방향'으로 회전하는 경우, 기기의 전원을 끄고 케이블을 다시 연결한 후 재시작하여 다시 테스트하십시오.
새 모터가 여전히 제대로 작동하지 않으면 고객 지원팀에.

5단계

기기의 전원을 끄고 전원 코드를 분리하세요.

6단계

시스템에서 새 모터를 제거합니다.

7단계

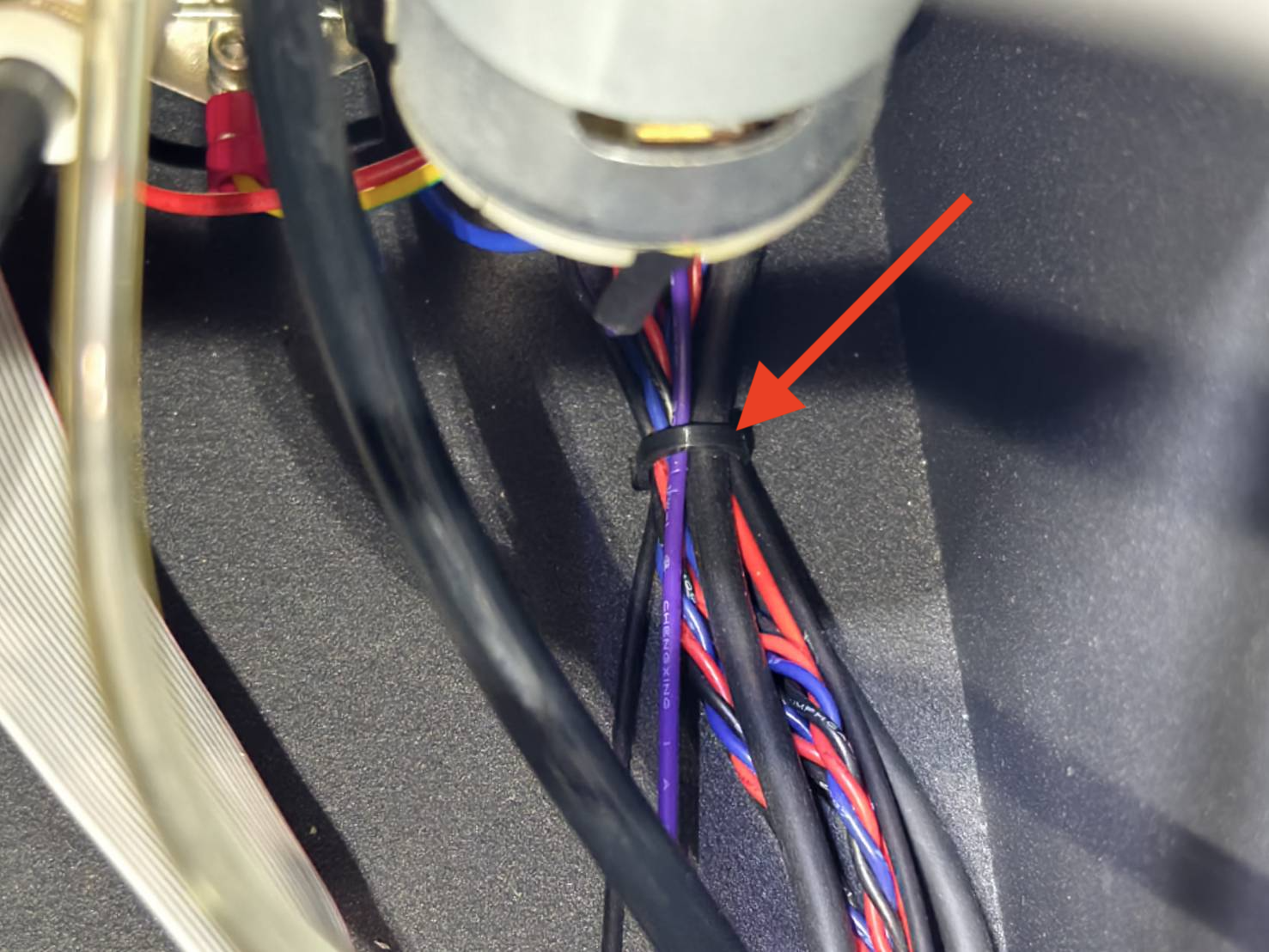

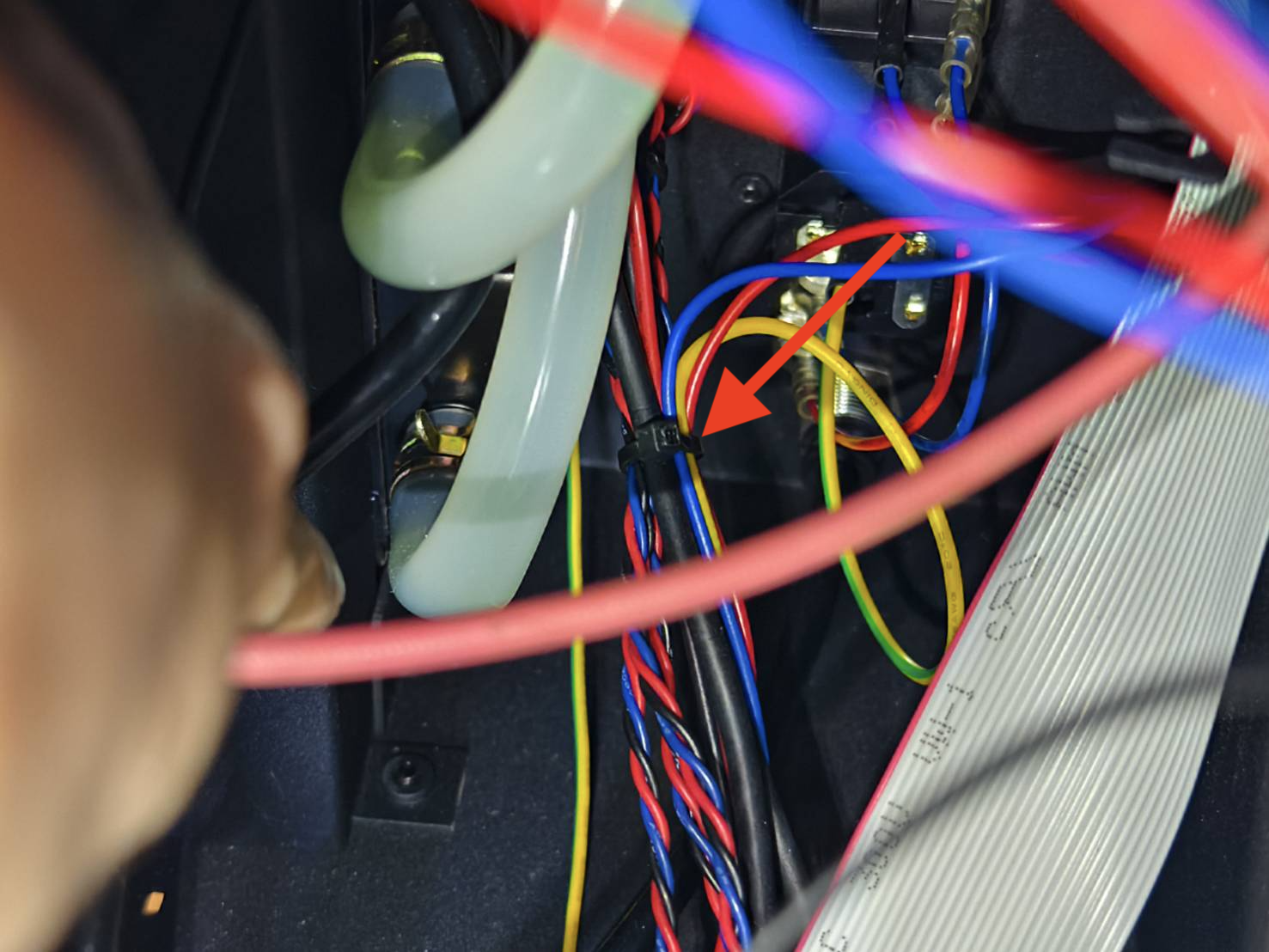

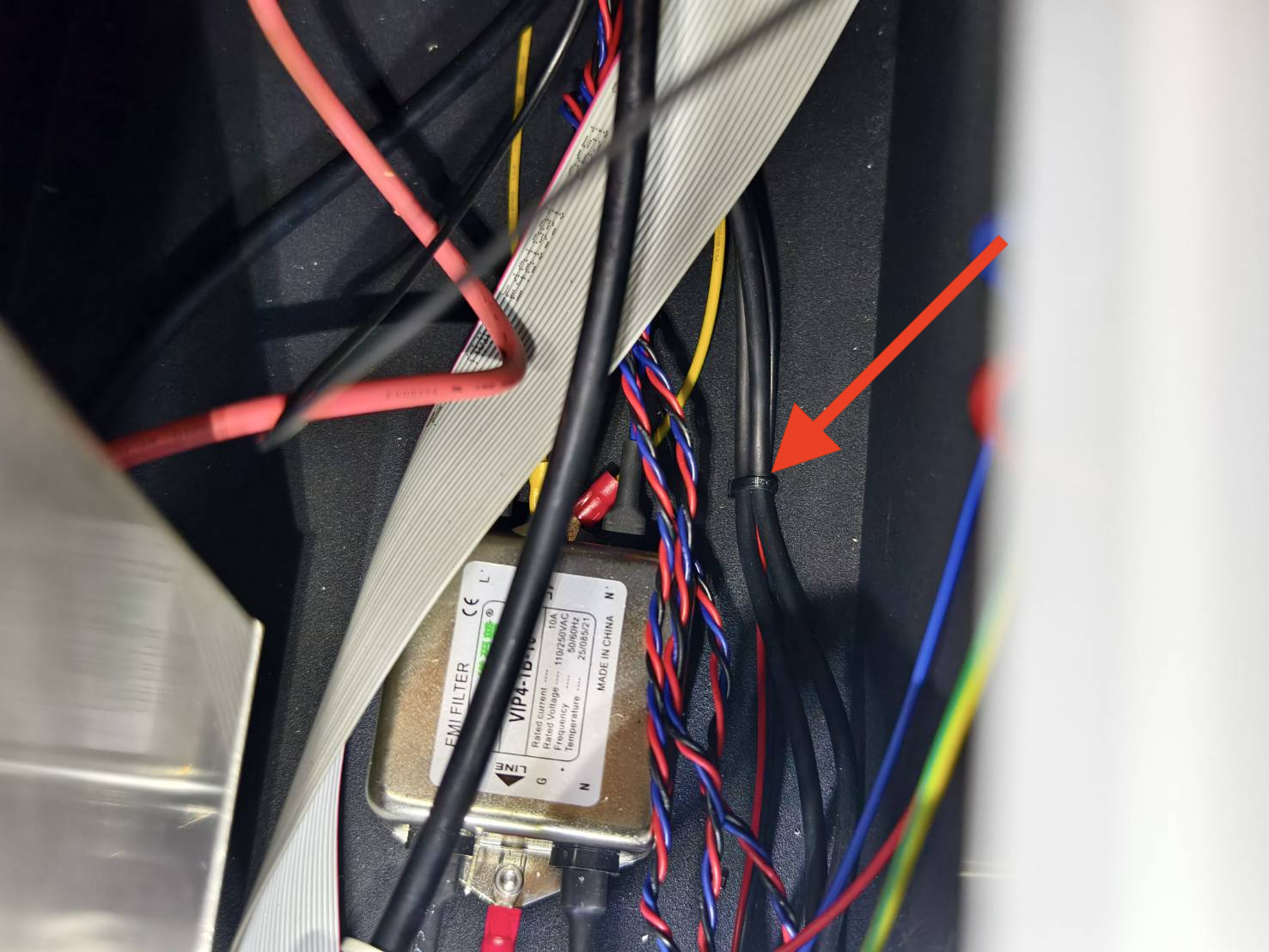

메인보드 쪽의 케이블 타이를 제거합니다. 이 예시에서는 3개의 타이가 있습니다. 사용 중인 기기에 따라 더 많을 수 있습니다. 여기서의 목적은 X축 모터의 케이블을 고정하고 있는 타이를 제거하는 것입니다.

8단계

오른쪽에 있는 흰색 풀리 시트의 두 개의 나비 나사를 풀면 X축 모터의 벨트를 제거할 수 있습니다.
(나사를 완전히 제거할 필요는 없습니다. 나사를 끝까지 풀어주면 충분합니다.
이는 벨트를 느슨하게 하여 X축 모터에서 쉽게 분리할 수 있도록 하기 위함입니다.)

9단계

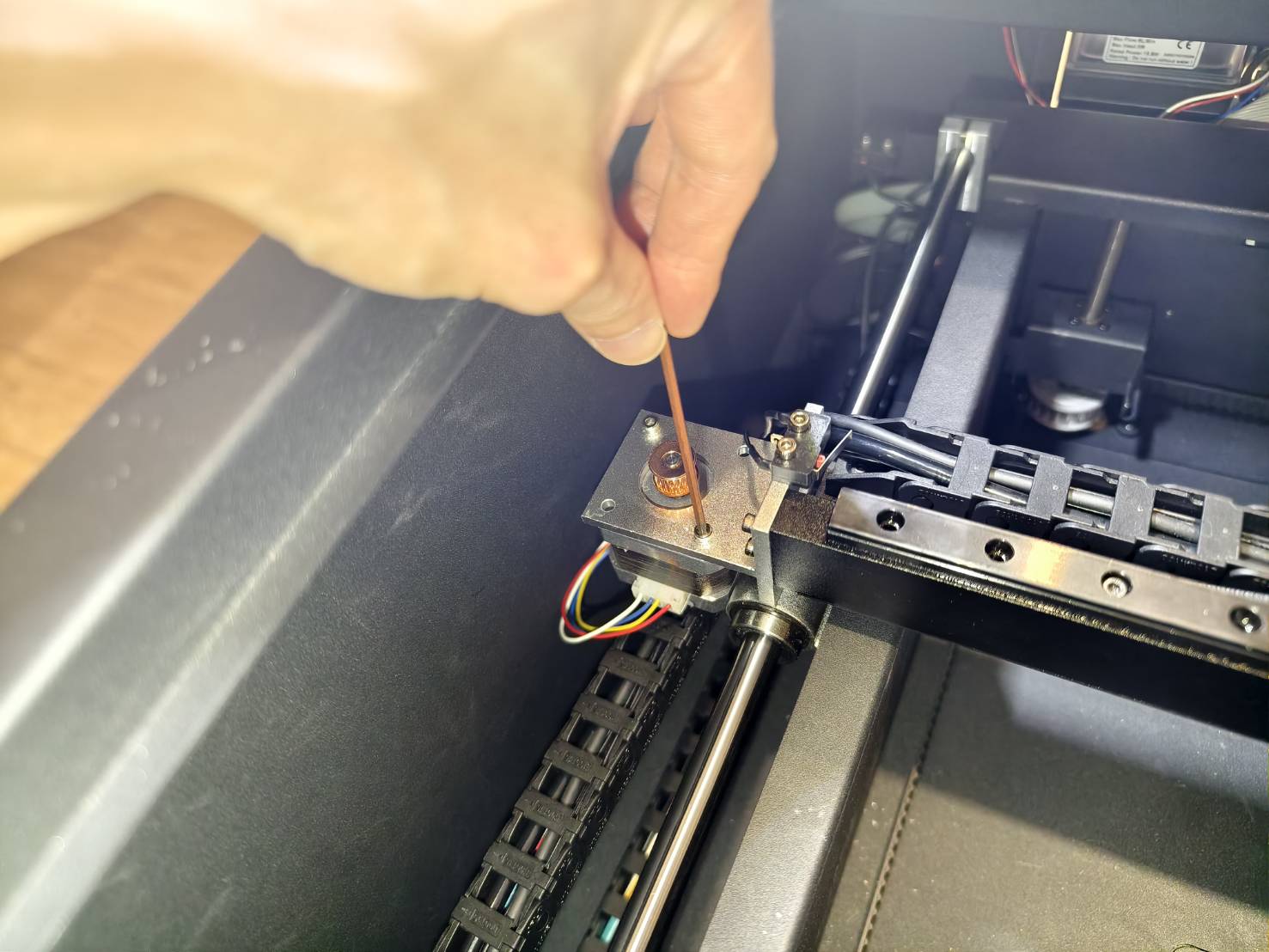

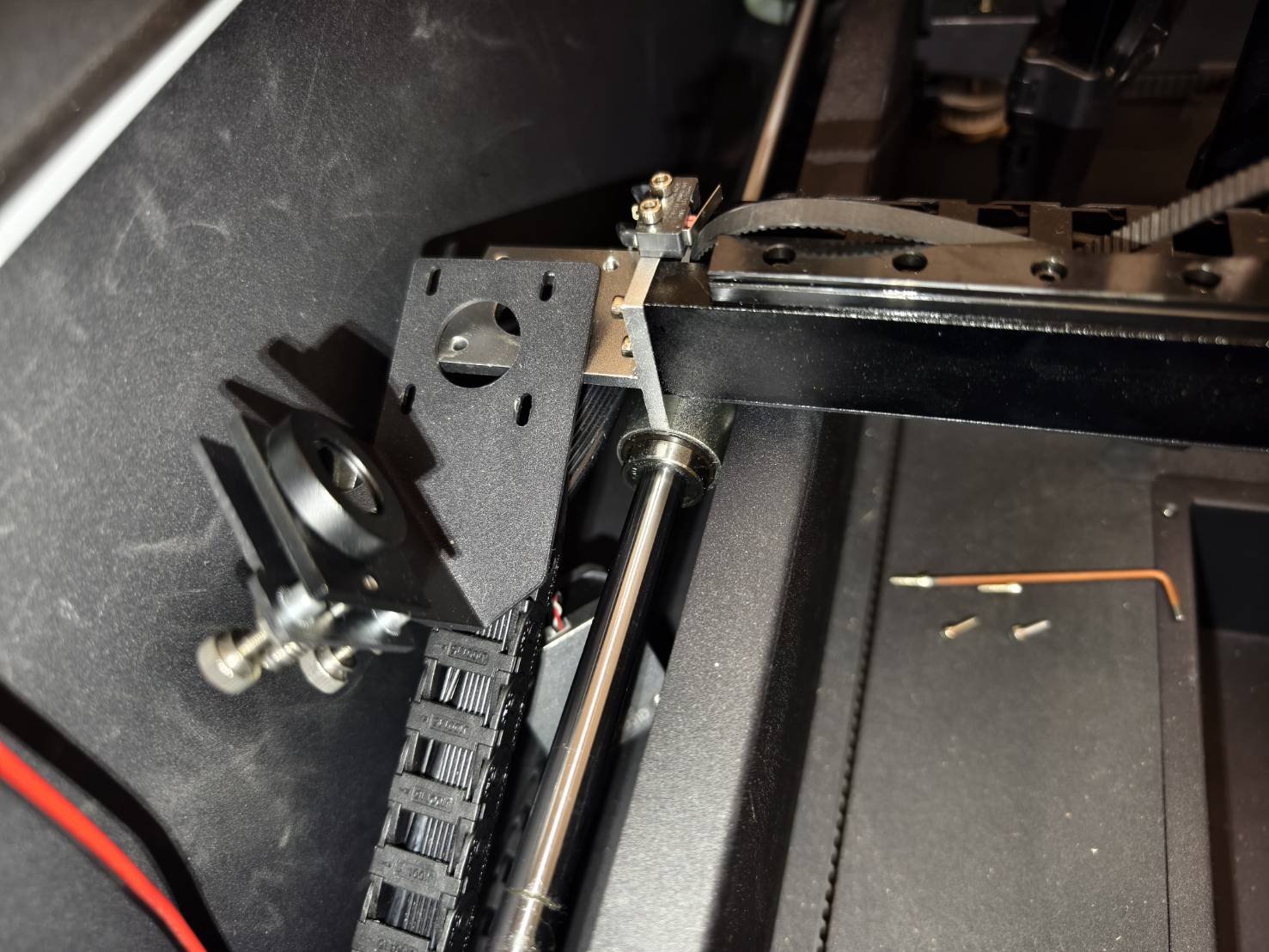

4개의 육각 나사를 풀어 X축 모터를 분리합니다.
그러면 모터와 2번 미러 어셈블리가 분리됩니다.

이 상태로 두어도 됩니다.

9단계

2번 미러 시트 하단에 연결된 케이블 체인 연결부를 분리하세요.
그 다음 2번 미러 시트를 제거할 수 있습니다. 나중에 재조립할 때 사용할 수 있도록 안전하게 보관하세요.

10단계

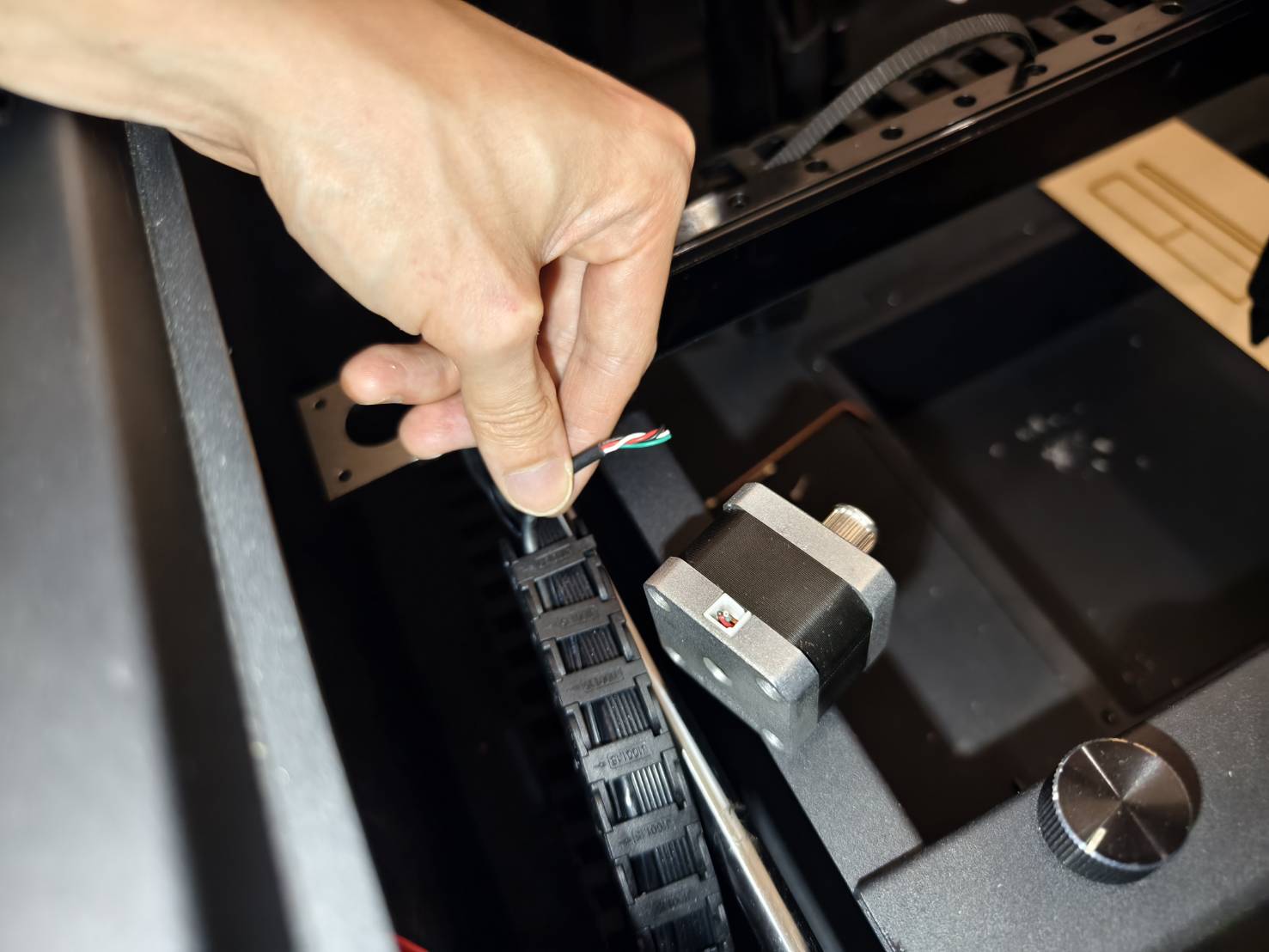

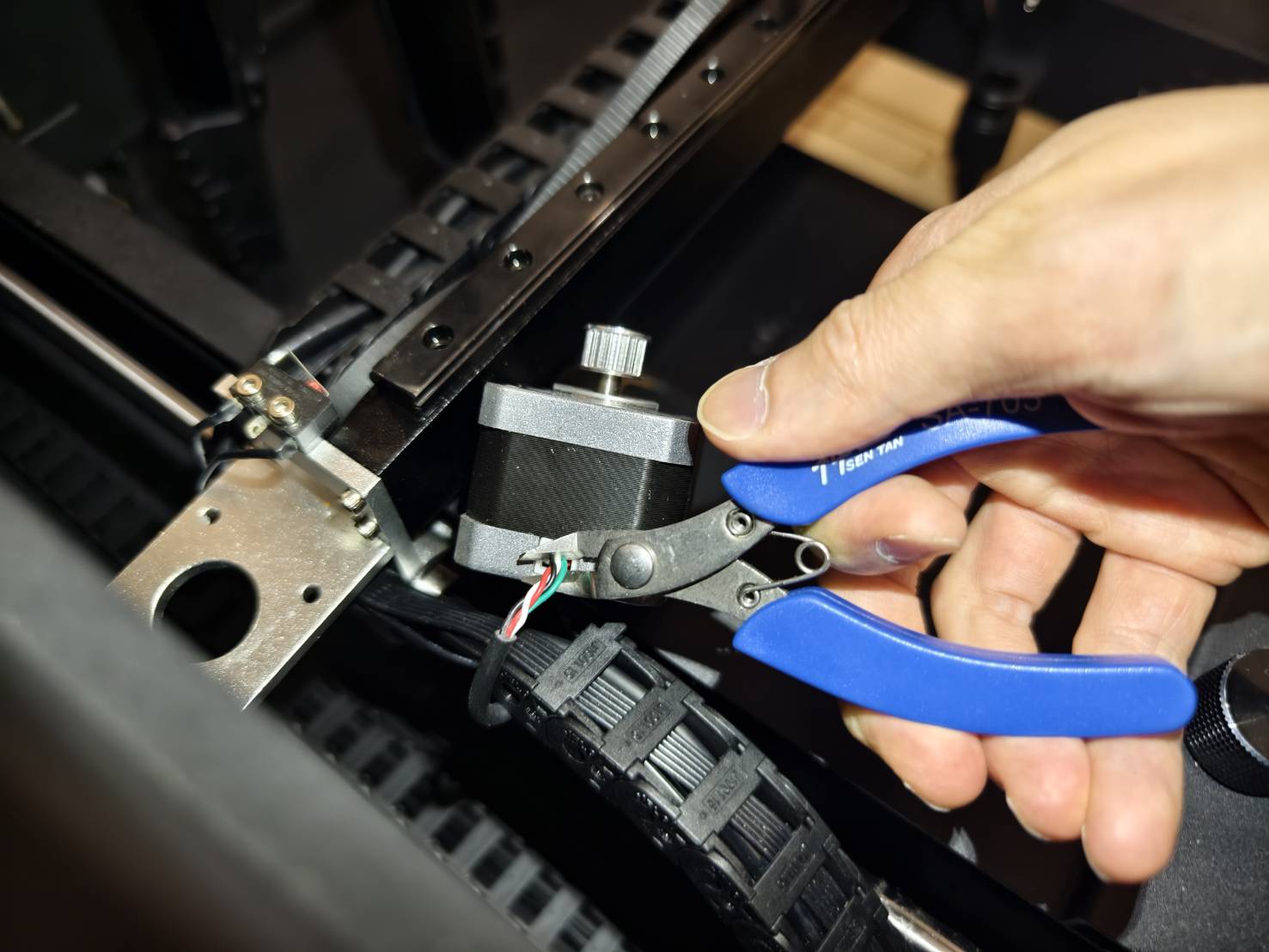

기존 모터에서 전선을 잘라내세요. 전선의 길이를 최대한 길게 유지하기 위해 기존 모터에서 가능한 한 가까운 곳에서 전선을 잘라주세요.

11단계

기기 후면에서 플라스틱 체인을 분리하세요.

플라스틱 케이블 체인을 제거하세요. 케이블 체인 연결부는 작은 일자 드라이버를 사용하여 열 수 있습니다.
연결부를 비틀어 체인을 분리하세요.

12단계

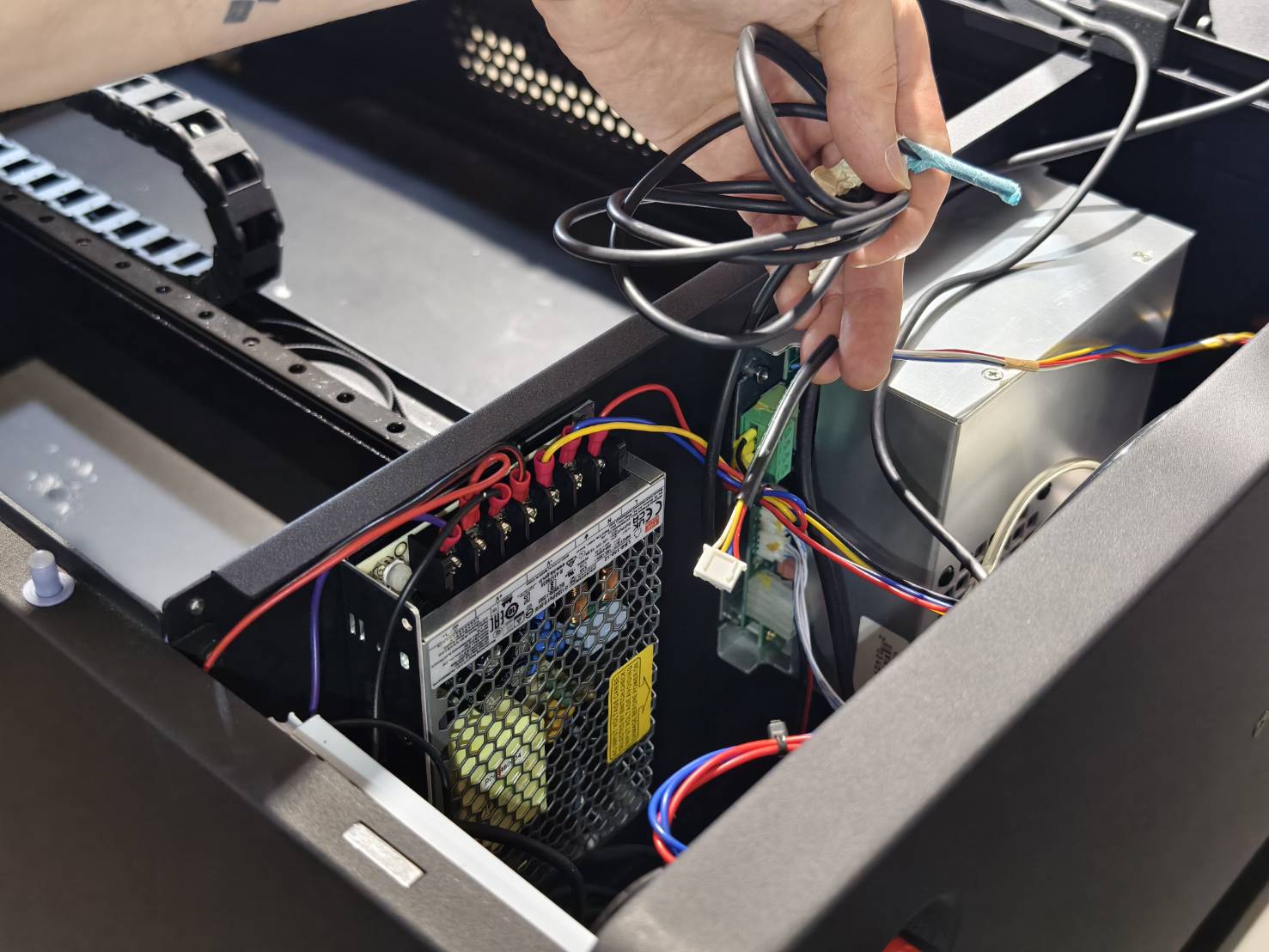

기존 모터 케이블을 찾아 테이프로 표시하세요.
케이블을 절단하고 워터 펌프 쪽으로 빼내십시오.

1단계3

새 모터를 기기에 임시로 고정하십시오.

1단계4 (선택 사항)

모터 전선이 케이블로 묶여 있지 않은 경우, 테이프를 사용하여 전선을 감으십시오. 이렇게 하면 이후 작업이 더 용이해집니다.

모터에 개별 전선이 아닌 케이블이 있는 경우 이 단계를 건너뛰십시오.

1단계5

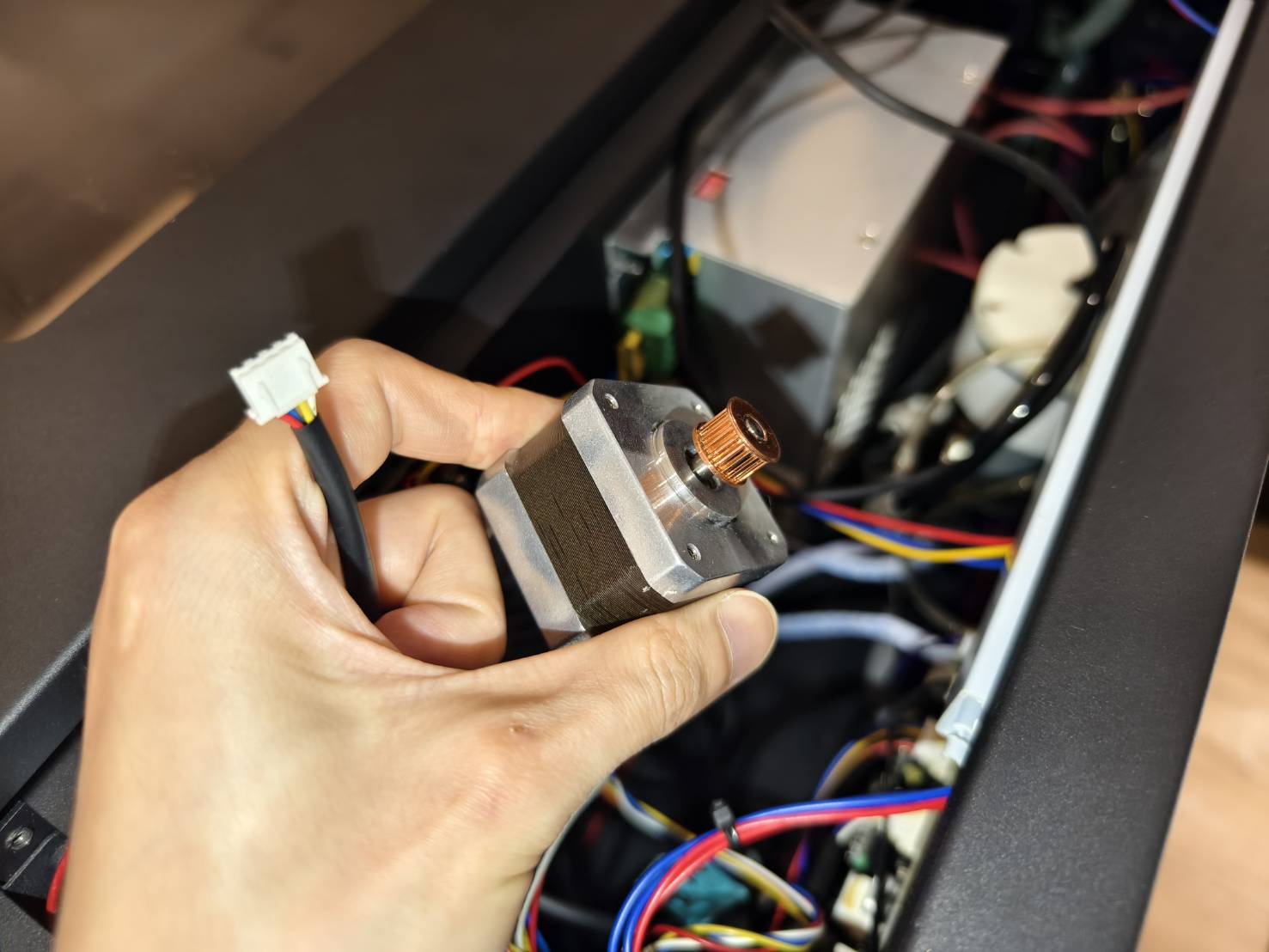

새 모터의 커넥터를 워터 펌프 쪽으로 빼내십시오.

1단계6

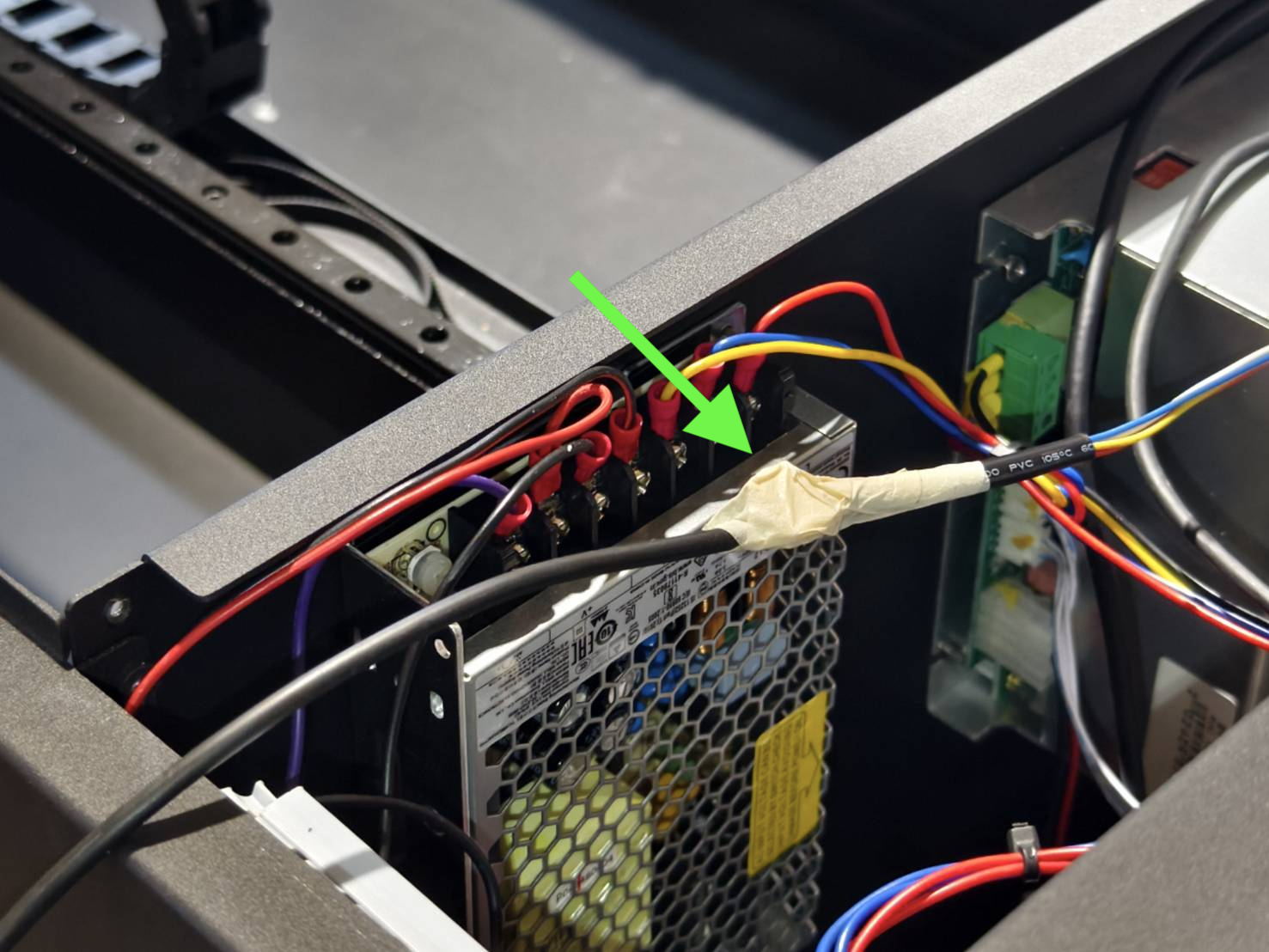

테이프를 사용하여 기존 케이블과 새 모터의 커넥터를 연결하십시오.
연결 후에는 강도를 테스트하여 충분히 견고한지 확인하십시오.

1단계7

케이블의 나머지 부분을 기기 뒤쪽으로 당기고, 동영상에 보이는 것처럼 케이블이 바닥에 놓일 수 있는 길이를 남겨두십시오.

1단계8

케이블 체인을 재설치하십시오.
케이블 체인의 올바른 방향은 아래쪽을 향하는 것이며, 각 조인트의 개구부가 아래쪽을 향해야 합니다.

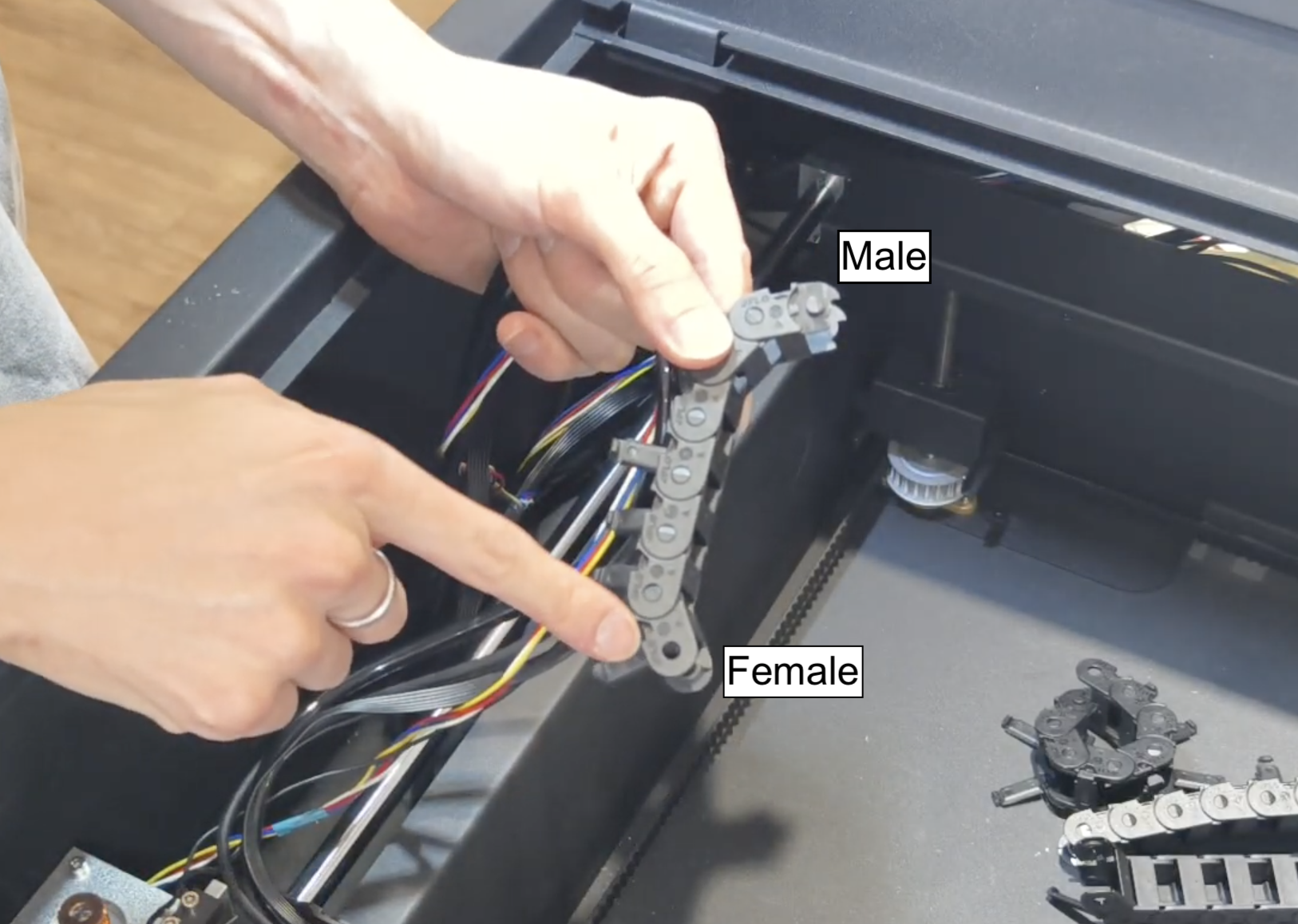

체인에도 올바른 방향이 있습니다. 수형은 기기 뒤쪽으로, 암형은 앞쪽으로 가야 합니다.

1단계9

기기 뒷면 하단에 케이블 체인을 다시 연결하십시오.

2단계0

X축 모터를 분리하십시오.

21단계 (선택사항)

모터 쪽 케이블이 너무 길거나 짧은 경우, 워터 펌프 쪽에서 당겨 조정할 수 있습니다.

22단계

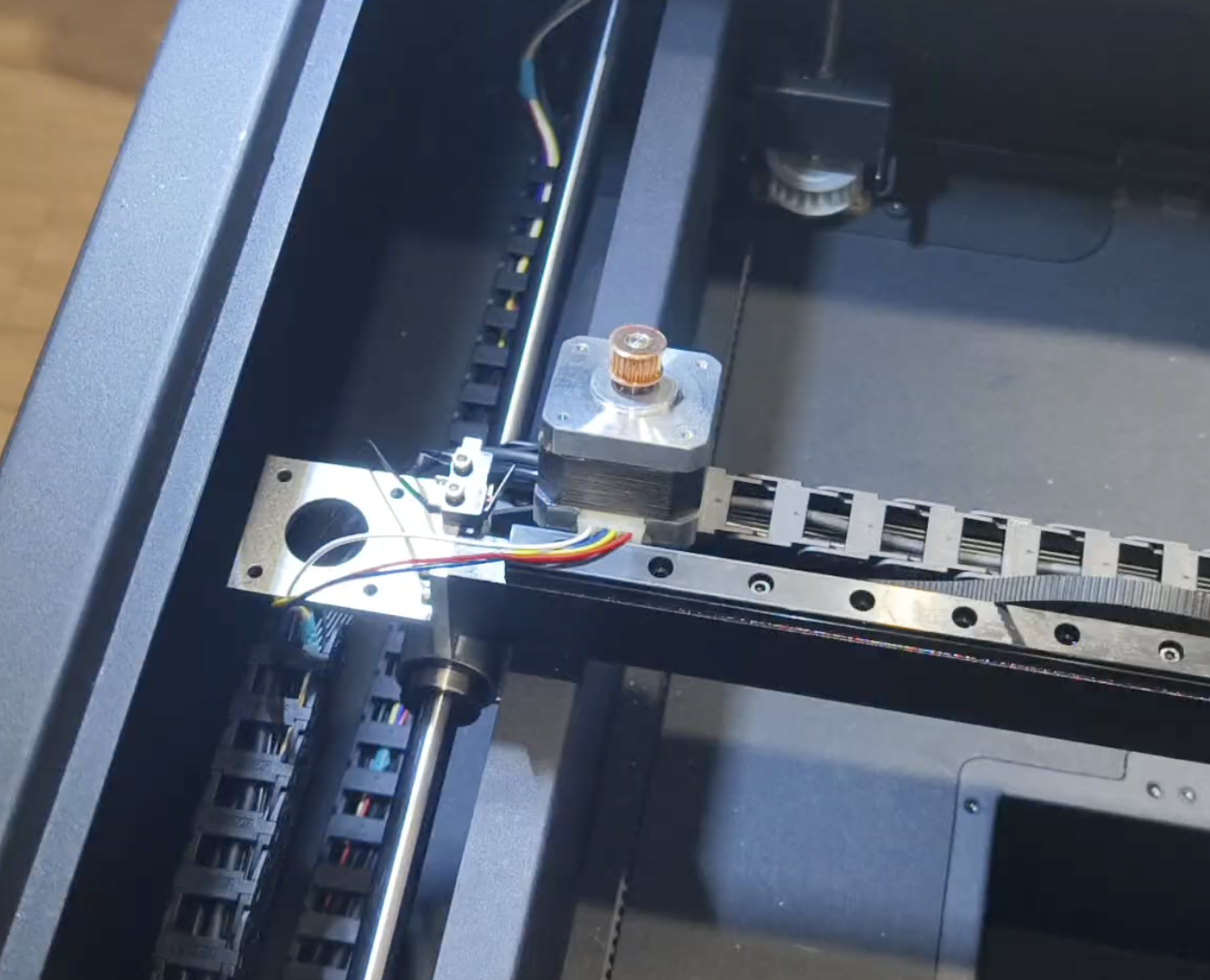

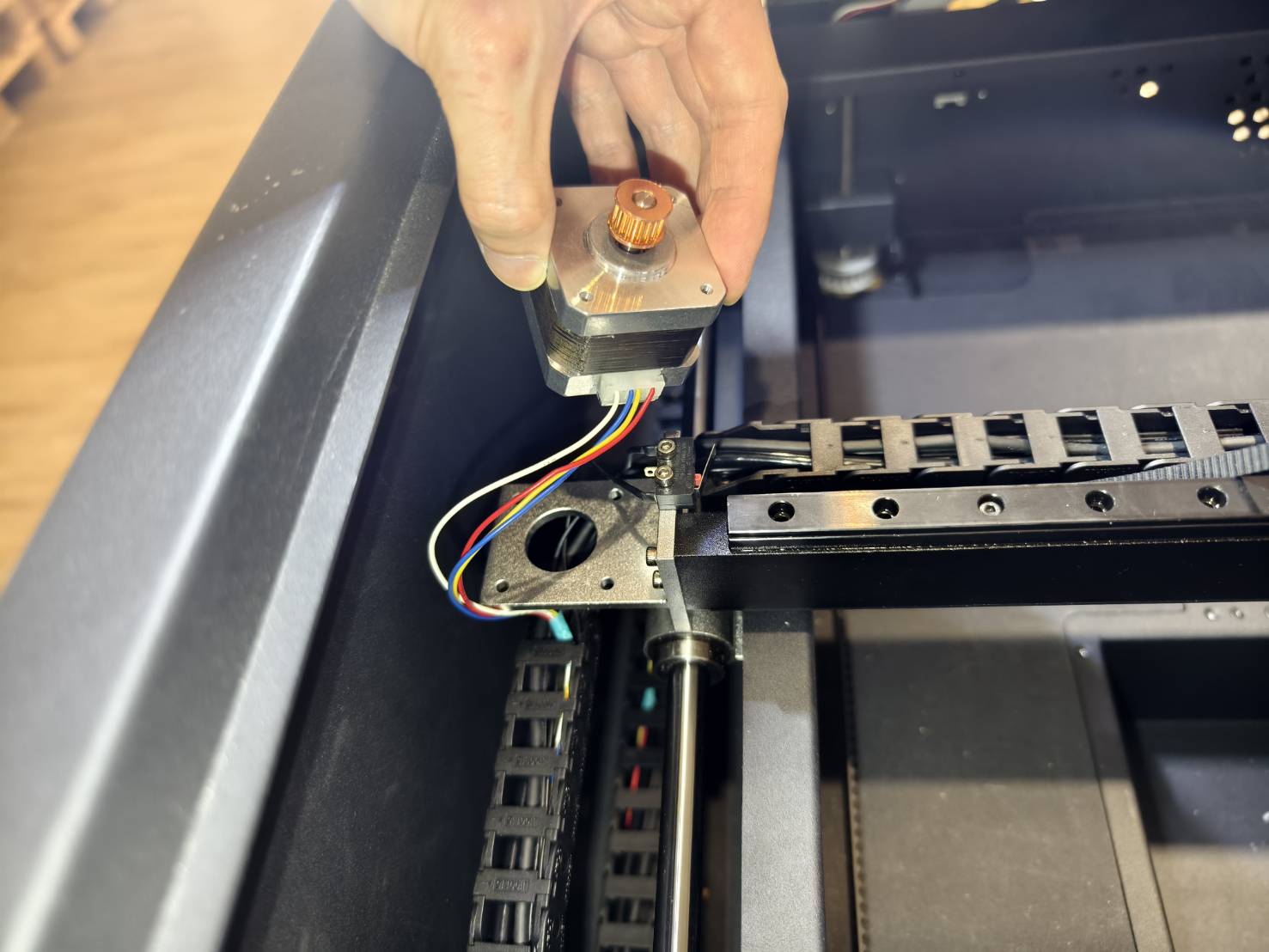

2차 미러 시트와 X축 모터를 설치하십시오.

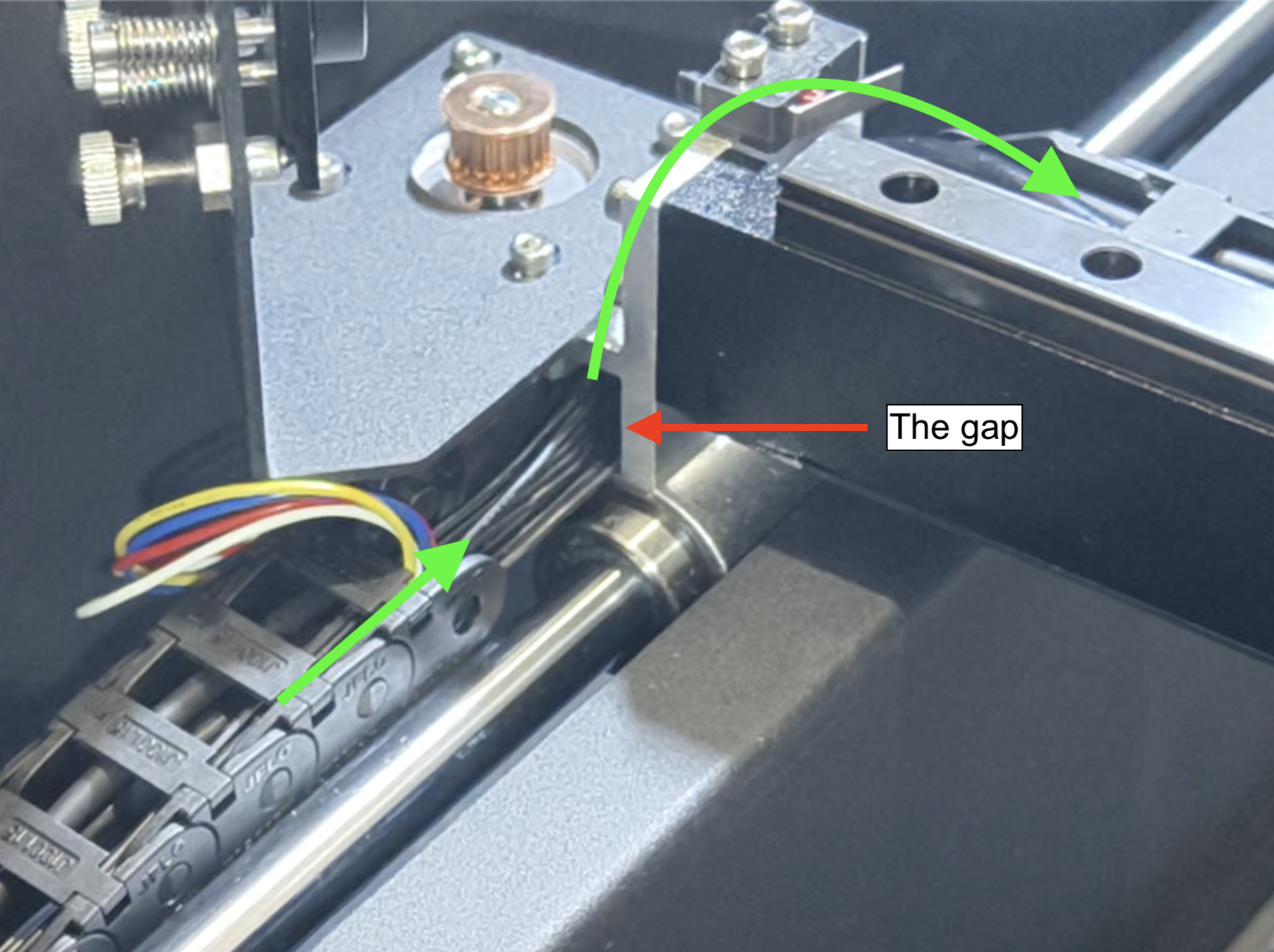

모든 케이블은 프레임과 X축 모터 사이의 간격을 통해 지나갑니다.

23단계

2차 미러 시트 아래에 케이블 체인을 다시 연결하십시오.

24단계

메인보드 쪽에서 모터 케이블을 당겨 새 모터의 커넥터가 메인보드에 닿을 때까지 조정하십시오.

25단계

테이프를 제거하고 새 모터의 케이블을 메인보드에 연결하십시오.
(다음을 참조하실 수도 있습니다: 도표.)

26단계

X축 모터에 벨트를 장착하십시오. (벨트의 톱니 면이 안쪽을 향하도록 주의하십시오.)

27단계

오른쪽의 손잡이 나사를 조여 X축 벨트의 장력을 조정하십시오.

28단계

측면 커버를 닫고 나사를 조이십시오.

워터 펌프 플레이트를 닫으십시오.

2단계9

작업 중 2번째 미러 마운트가 이동되었으므로 광학 경로를 점검하십시오.
[4-9 광학 경로 점검]
