Beambox II - 로커 스위치 교체

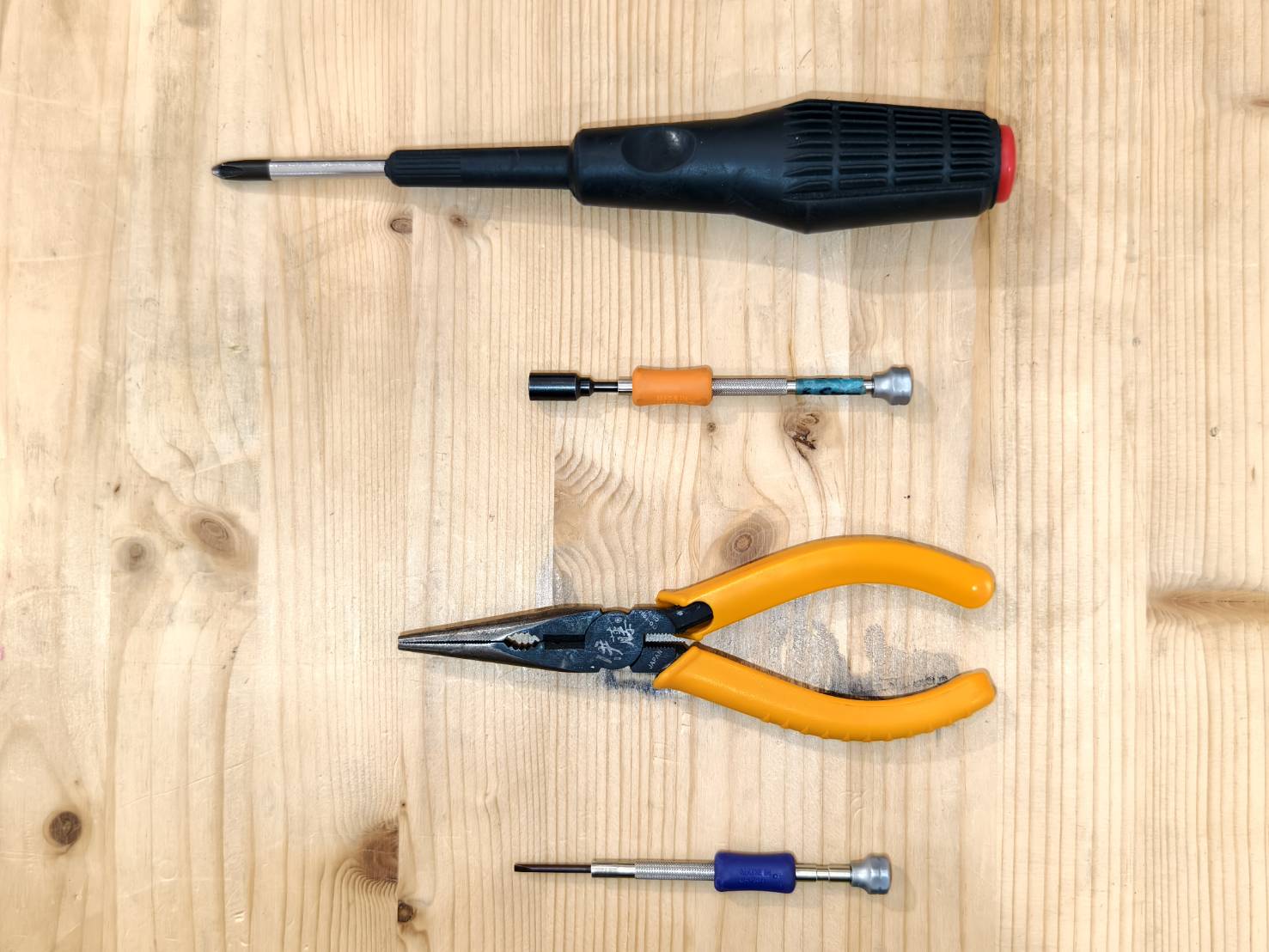

공구

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

드라이버를 사용하여 기기 후면의 나사를 풀고 후면 커버를 엽니다.

3단계

• 레이저 튜브와 레이저 전원 공급 장치의 케이블을 분리합니다.


• 레이저 전원 공급 장치의 전선을 구멍에 넣습니다.



• 후면 커버를 닫습니다.


4단계

측면 커버를 열어 기기 내부를 확인하세요.

• 십자 드라이버를 사용하여 커버를 제거하세요.



5단계

케이블을 분리하세요.

6단계

5.5mm 소켓 드라이버나 렌치를 사용하여 두 개의 너트를 제거하고, 나중에 사용할 수 있도록 안전하게 보관하세요.

7단계

오른쪽 상단 너트를 풀어주세요. 이 나사는 완전히 제거할 필요가 없습니다.

8단계

PSU를 꺼내어 안전한 곳에 놓으세요.

9단계

오른쪽 하단 너트를 풀어주세요. 이 나사도 완전히 제거할 필요가 없습니다.

10단계

마지막 너트를 풀면 PSU를 분리할 수 있습니다. 나중에 재조립할 수 있도록 PSU를 안전하게 보관하세요.

11단계

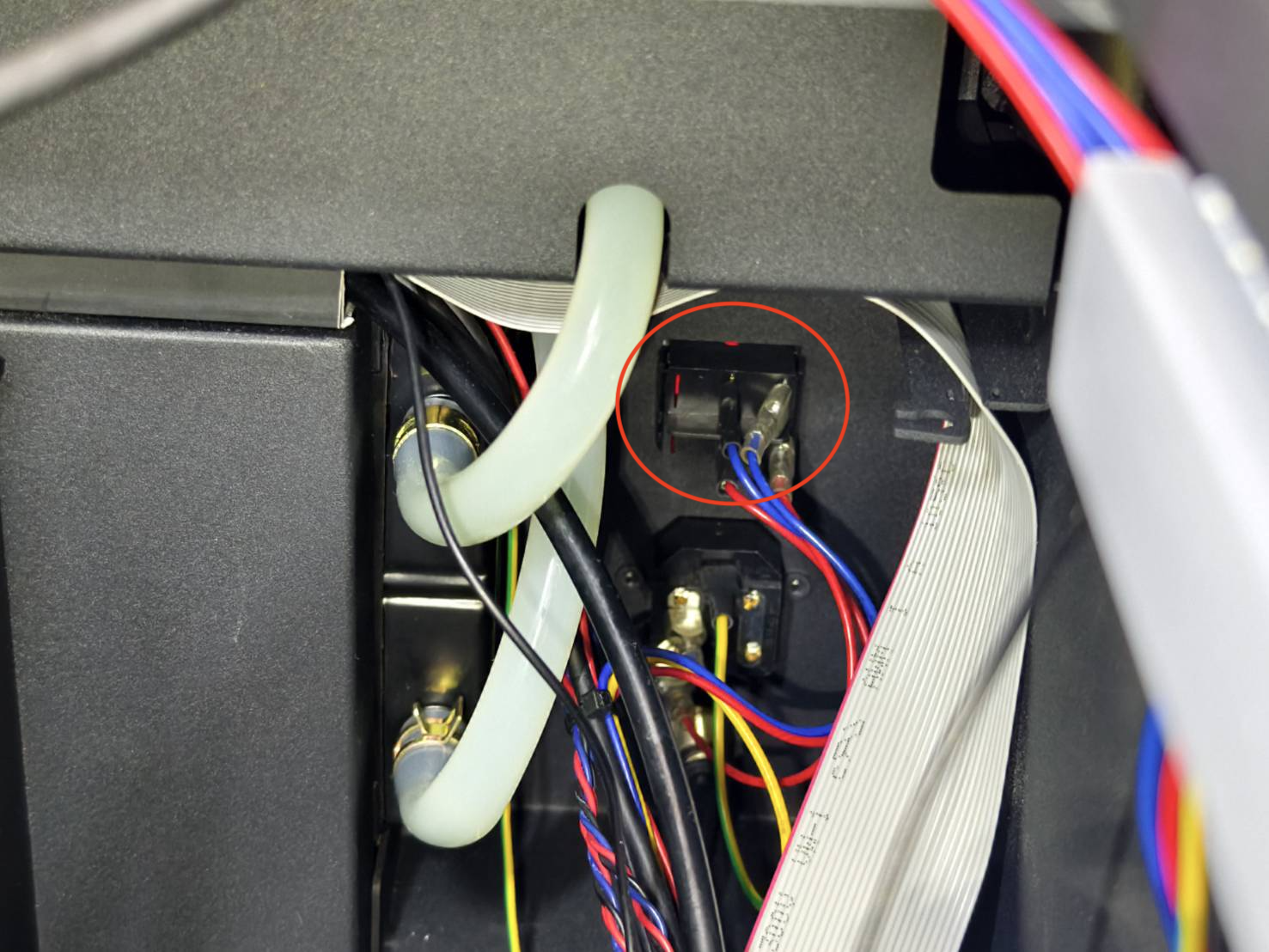

기기 내부에서 로커 스위치의 후면을 찾으세요.

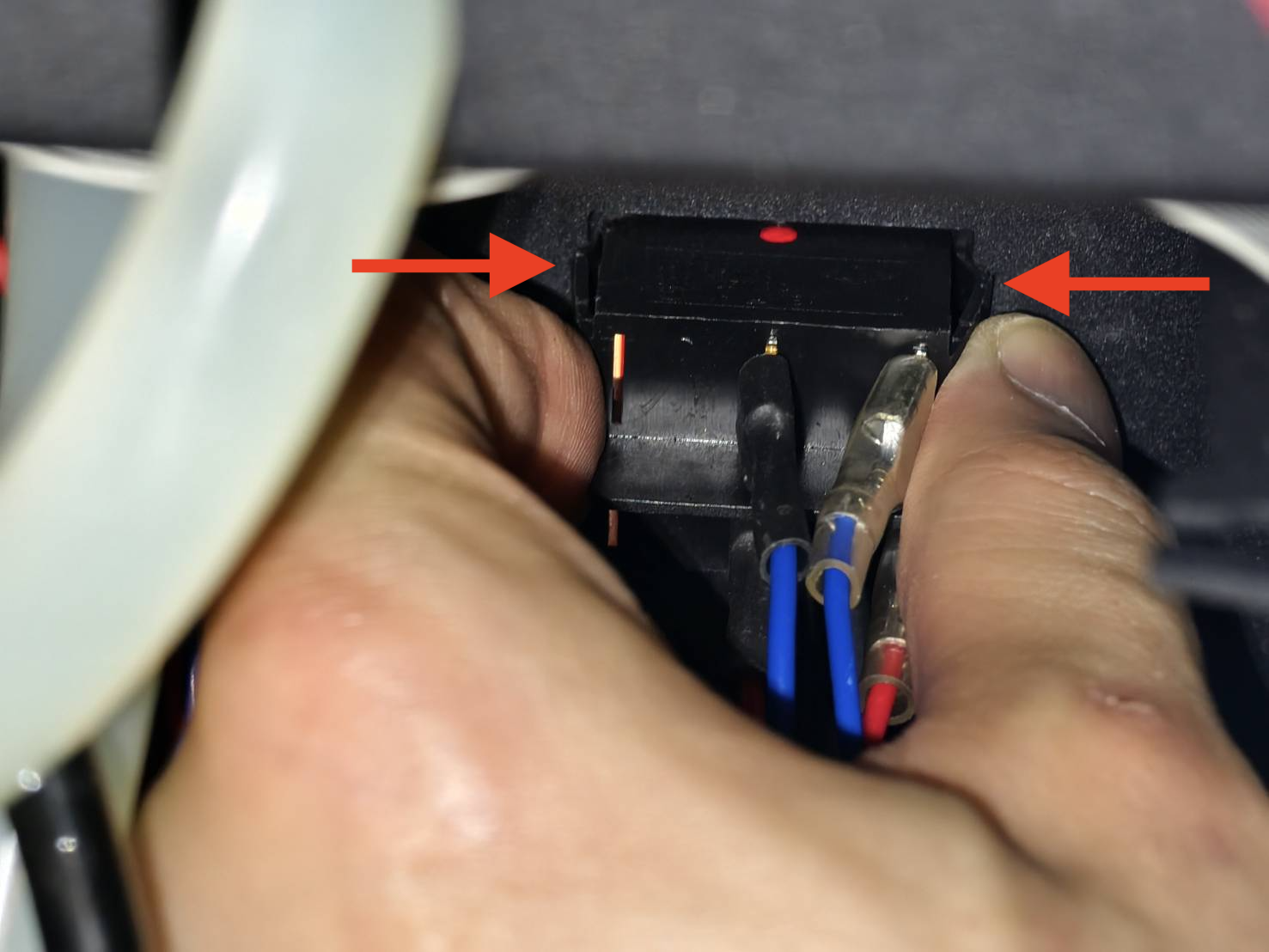

스위치를 약간 밀어내보세요. 손가락으로 스위치의 양쪽을 잡아 밀고 흔들어야 합니다.

12단계

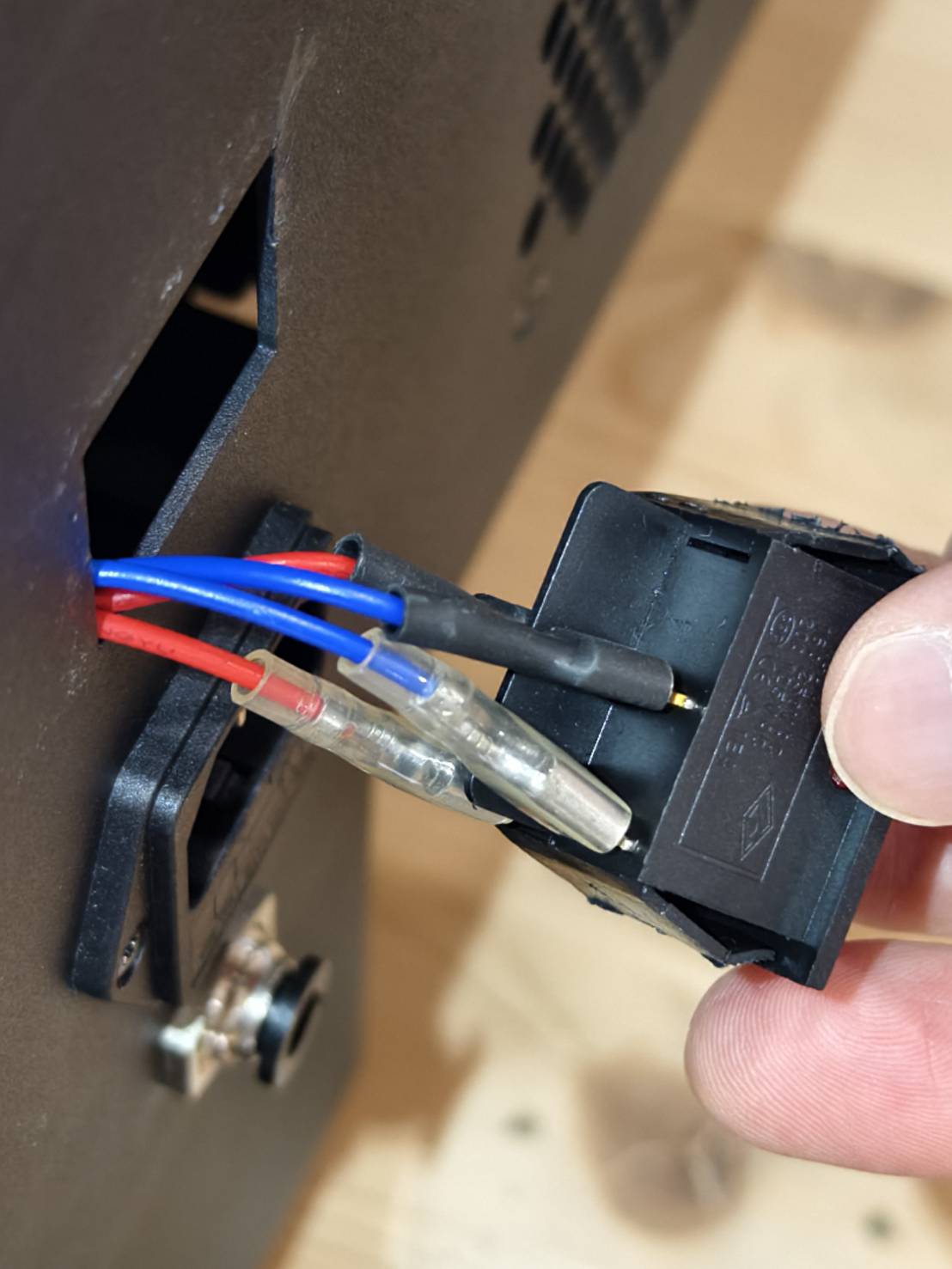

한 손으로 스위치를 밀어내는 동안 다른 손으로 일자 드라이버를 사용하여 스위치를 들어올리세요.

13단계

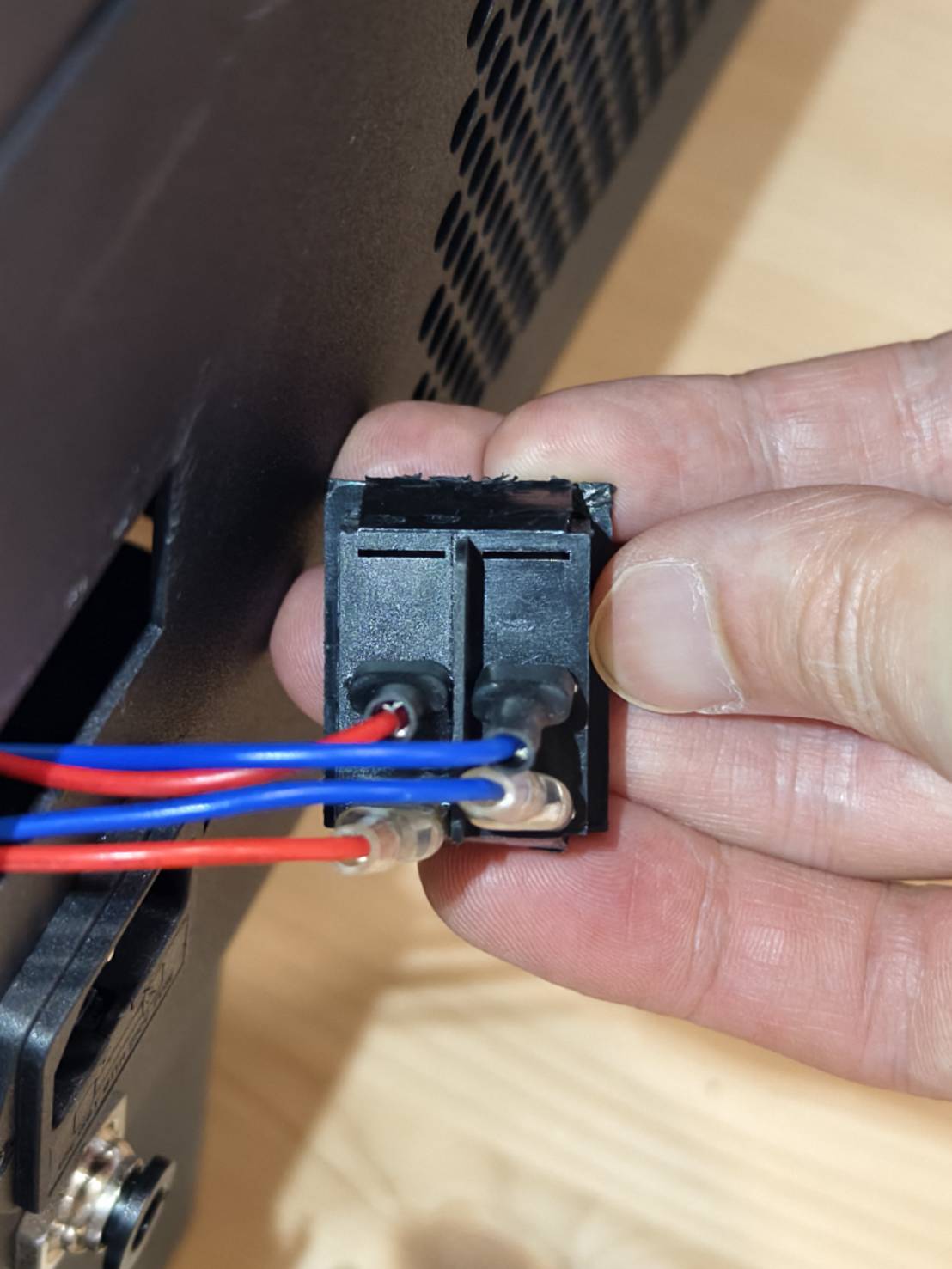

각 전선의 위치를 정확히 기록하기 위해 사진을 찍어두세요.

14단계

스위치에서 전선을 분리하세요.

15단계

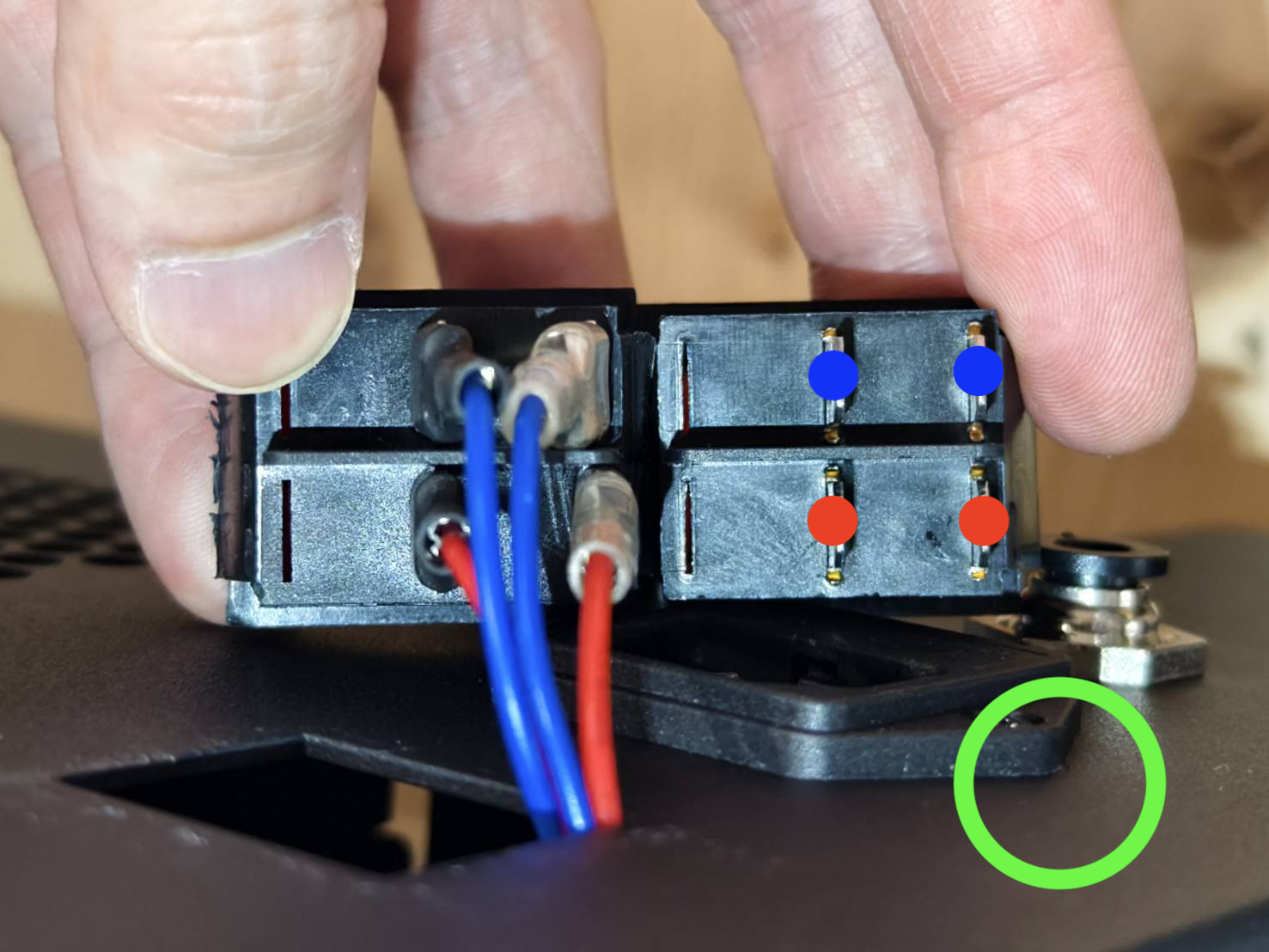

새 스위치에 전선을 연결하세요.
아래 사진에 표시된 대로 전선이 올바른 위치에 연결되었는지 확인하거나 13단계.

16단계

스위치를 구멍에 밀어 넣으세요.

17단계

레이저 전원 공급 장치를 스터드에 다시 걸어 놓으세요.

18단계

오른쪽 상단과 하단의 너트를 조이세요.
