Beambox II - 12V 전원 공급 장치(12V PSU) 교체 – FLUX 고객 지원 센터

도구

1	십자 드라이버
2	T8 드라이버

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

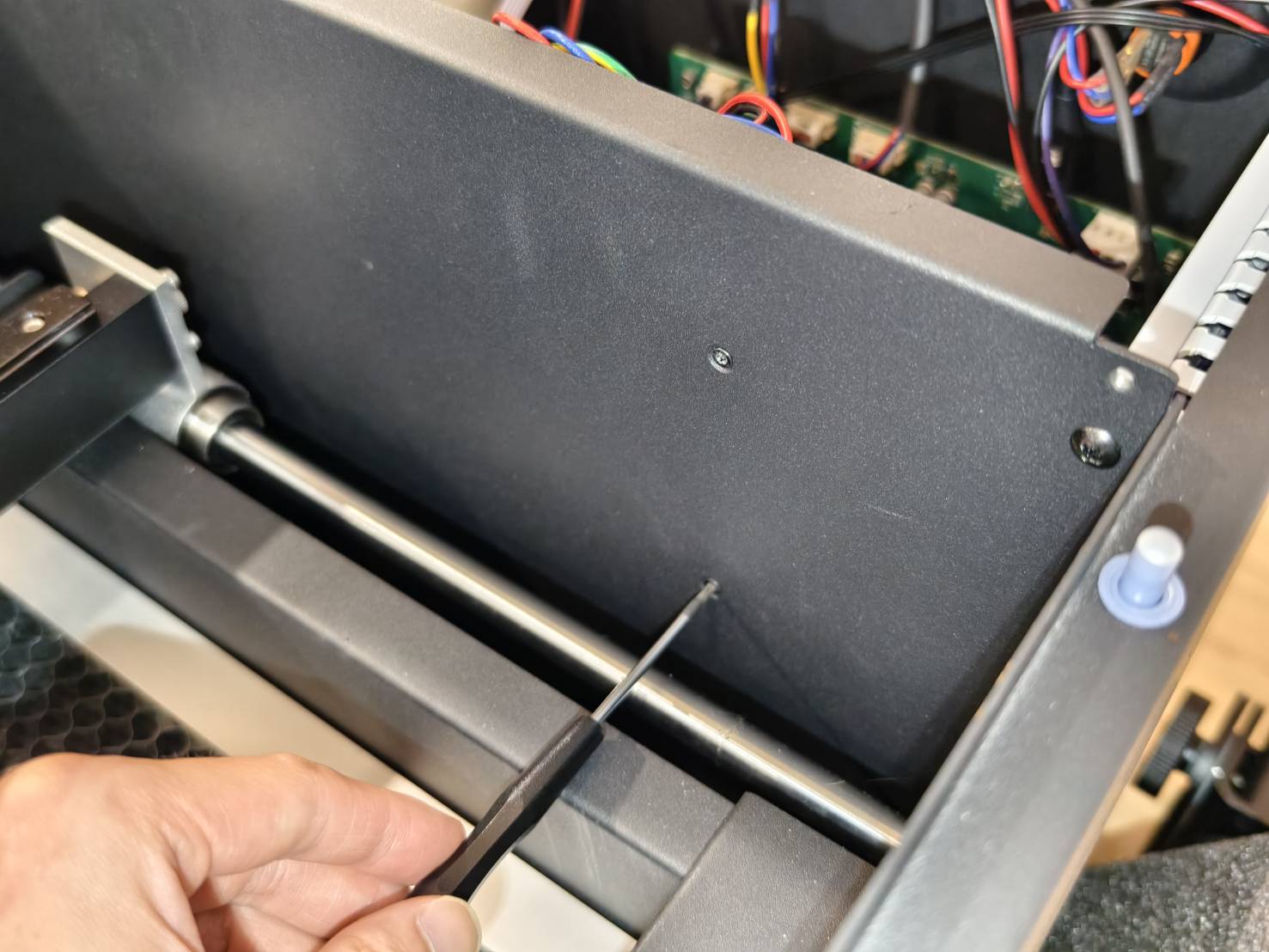

측면 커버를 열어 기기 내부를 확인하세요.

십자 드라이버를 사용하여 커버를 여세요.

3단계

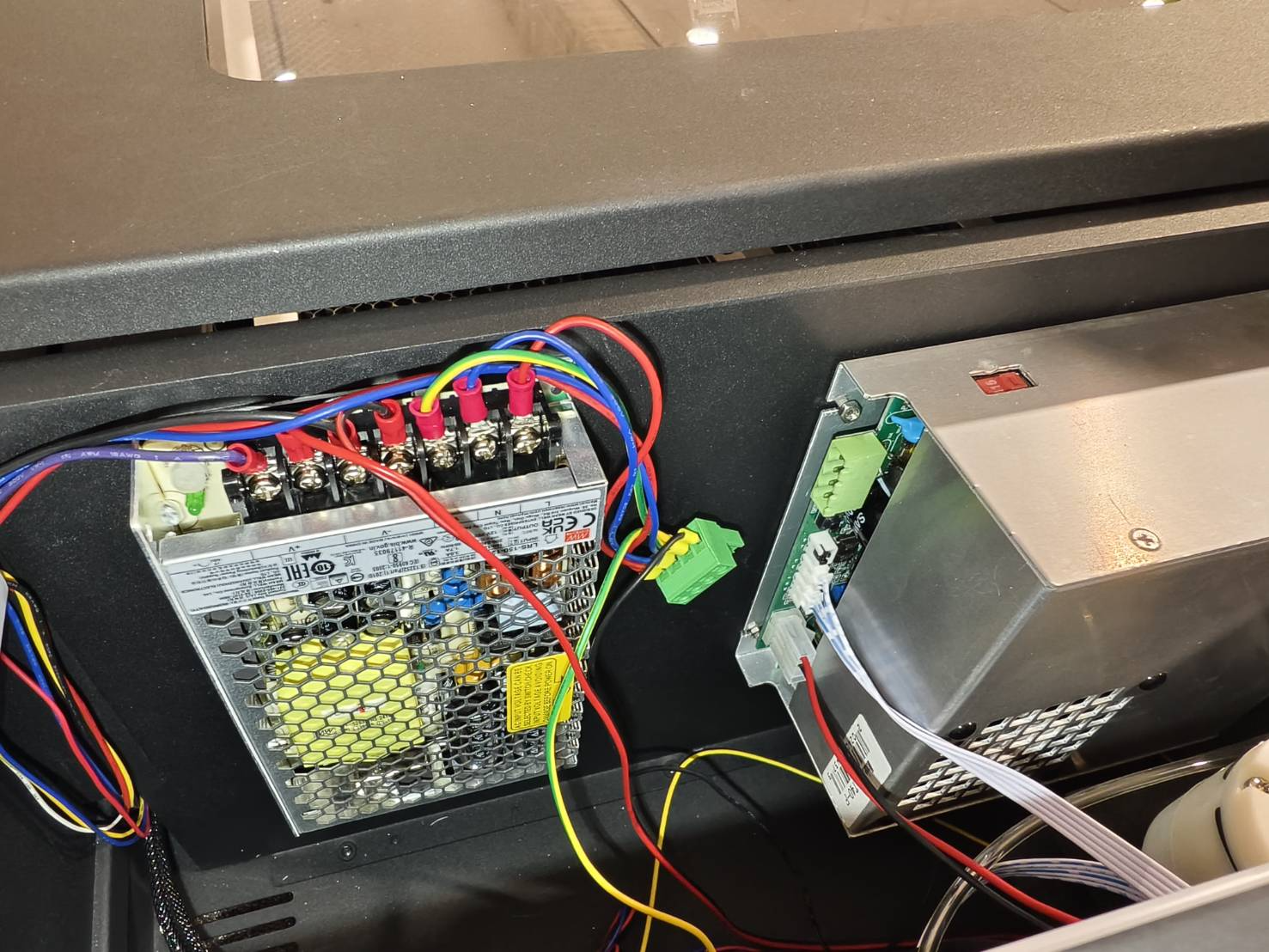

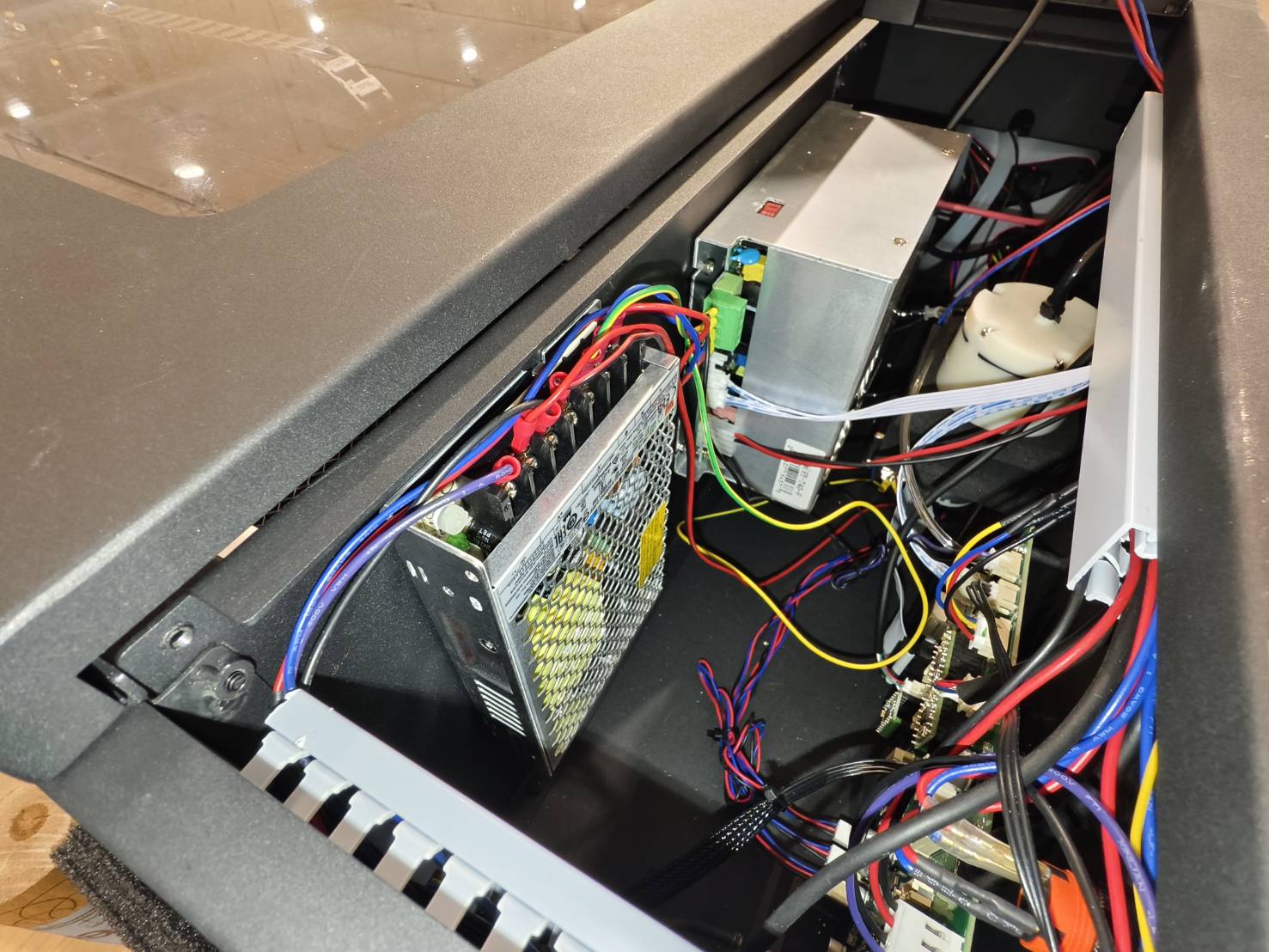

12V PSU 배선 구성 전체의 사진을 찍으세요. 사진을 최대한 선명하게 촬영해 주세요.
이는 새 PSU를 설치할 때 모든 배선의 위치를 잊지 않도록 하기 위함입니다.
(케이블의 연결 위치를 잊은 경우, 최신 구성에 대한 다이어그램 을 참조하세요.)

4단계

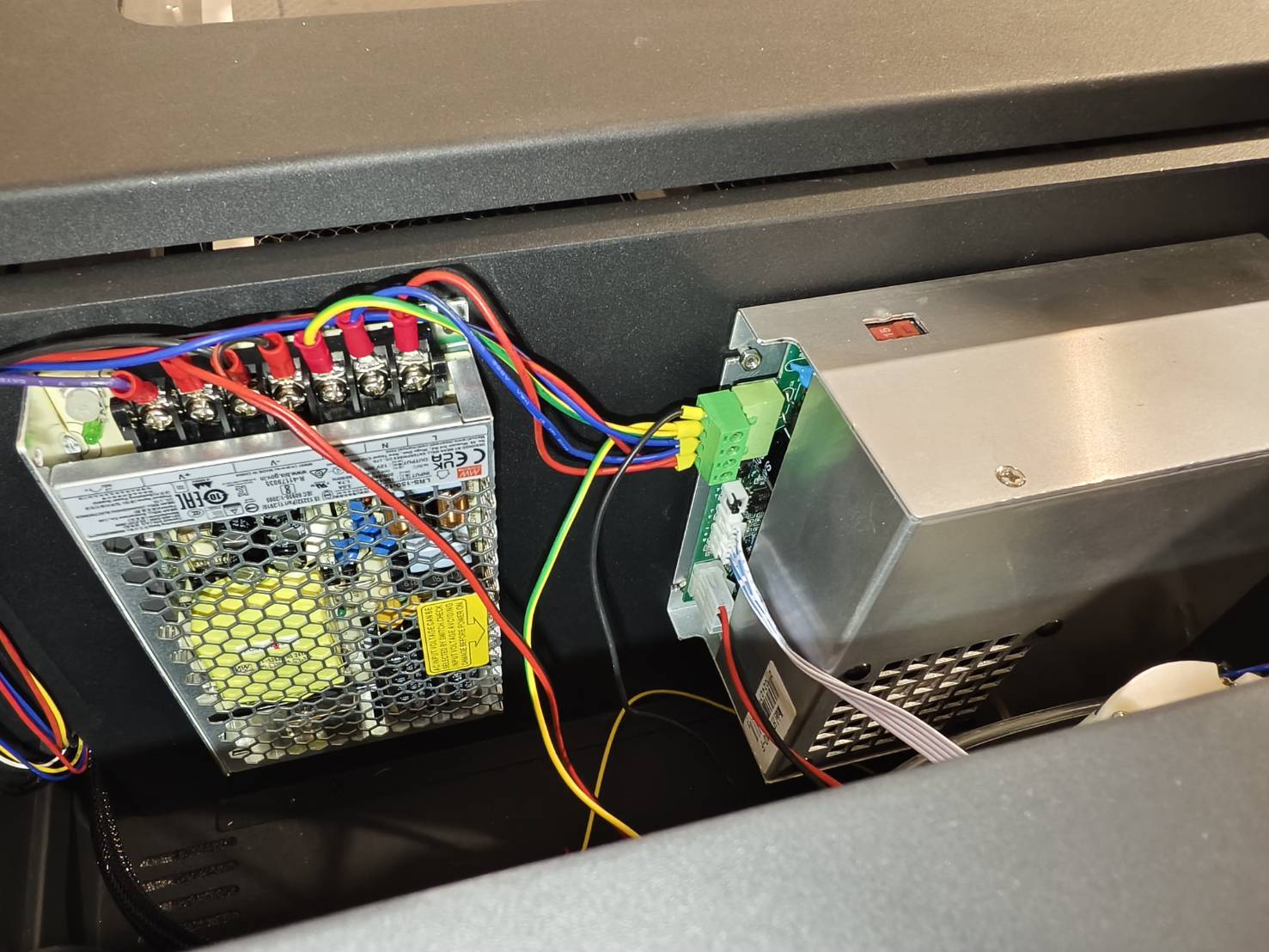

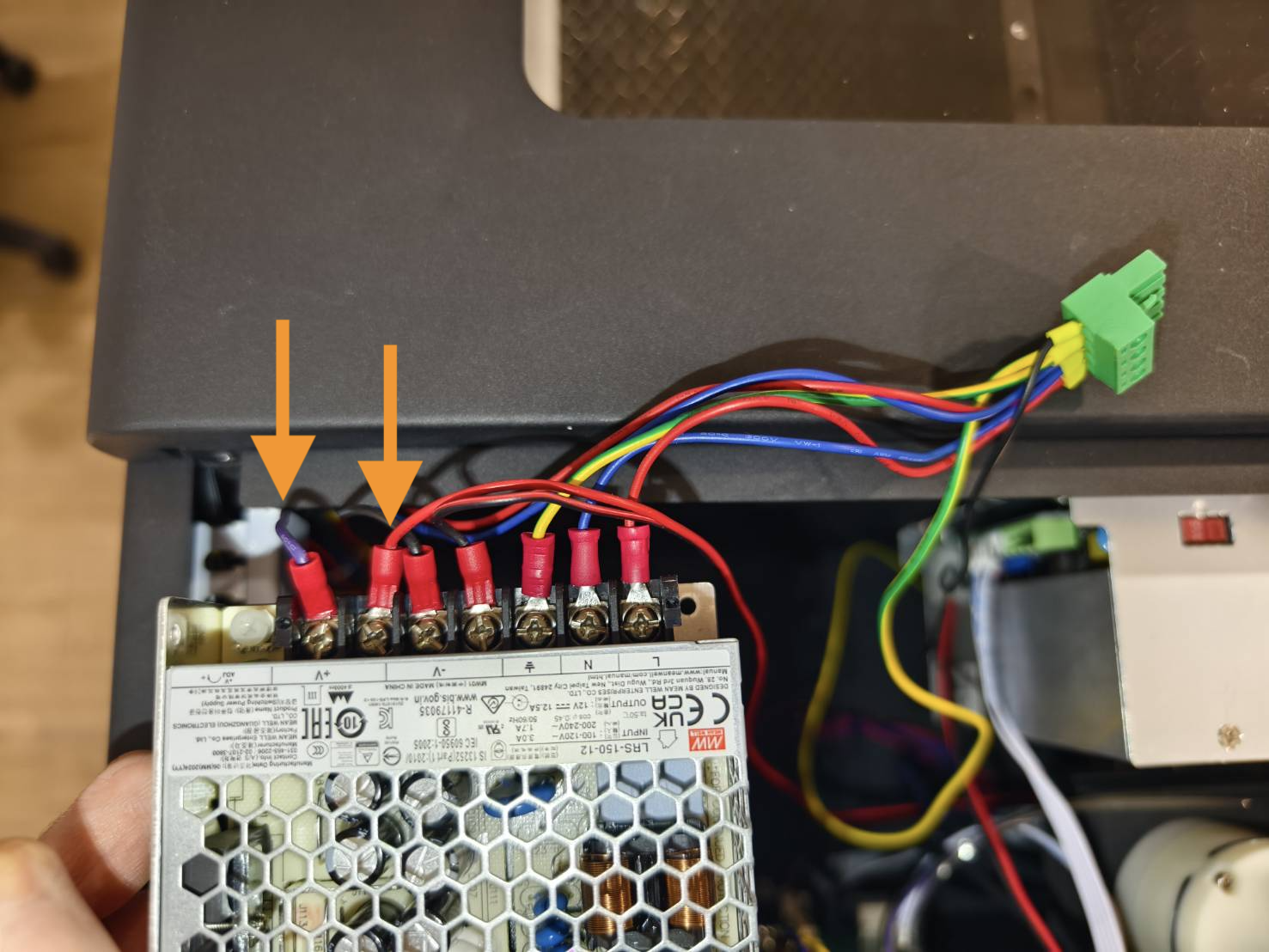

레이저 전원 공급 장치에서 케이블을 분리하세요.

5단계

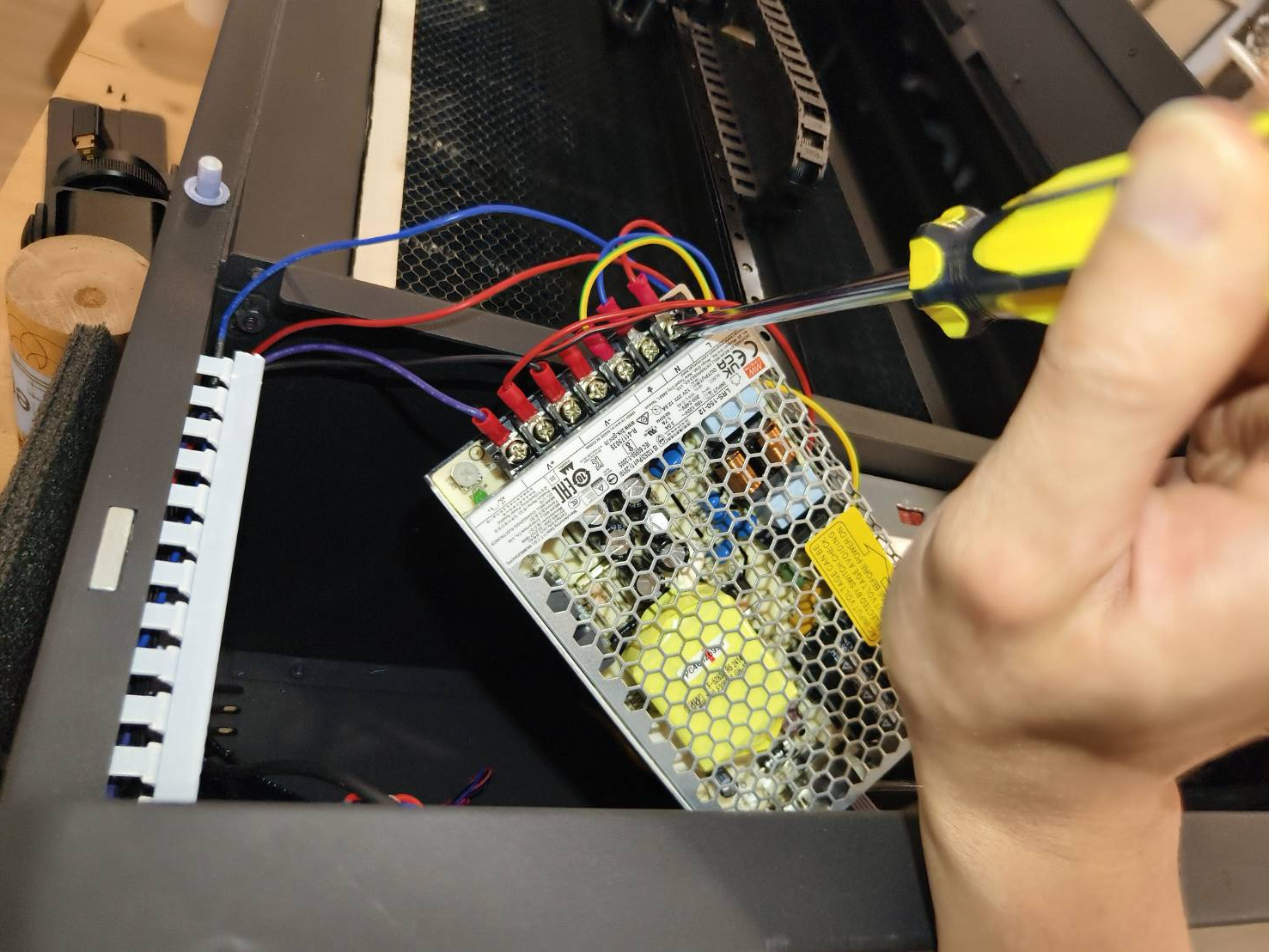

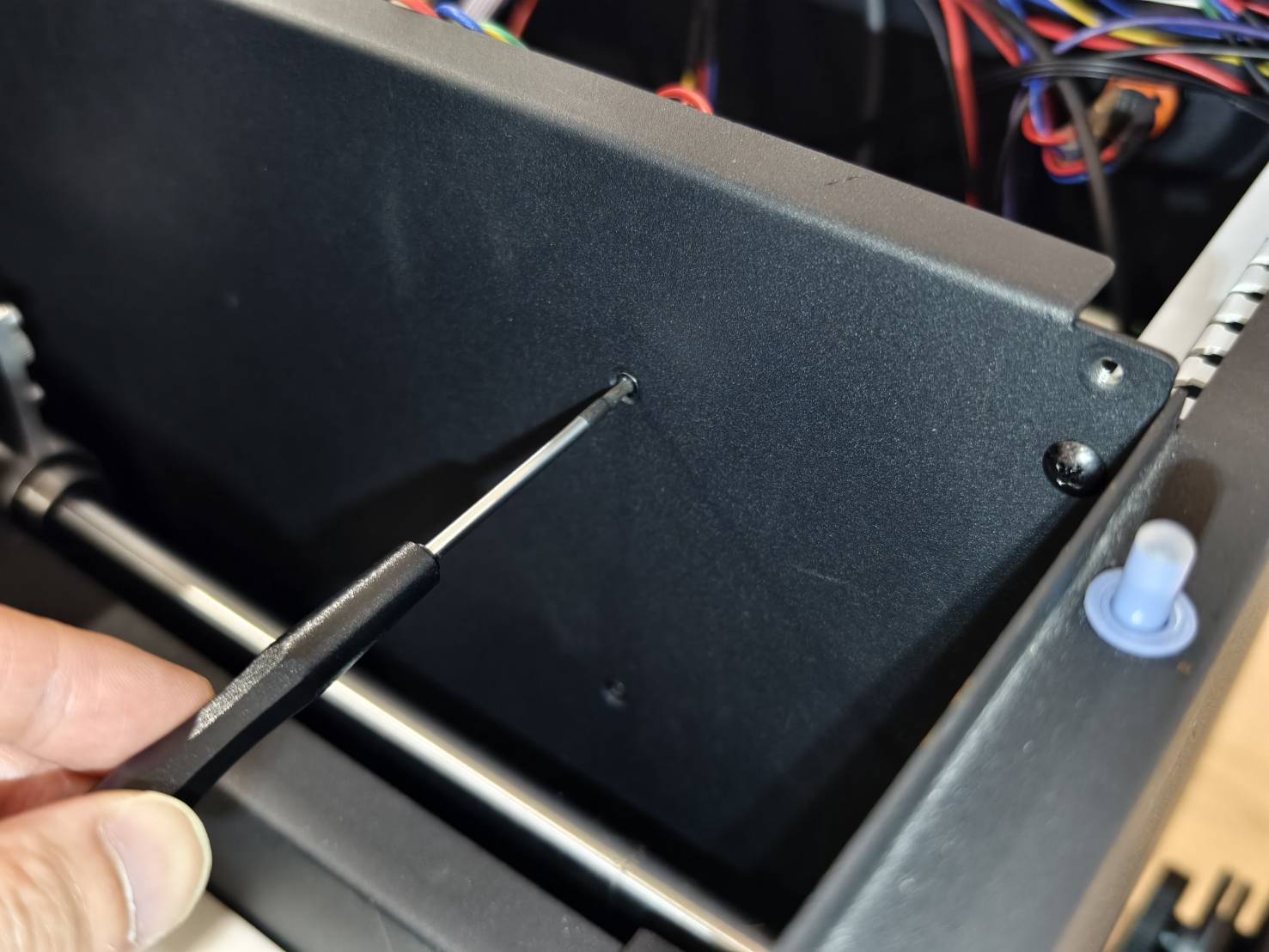

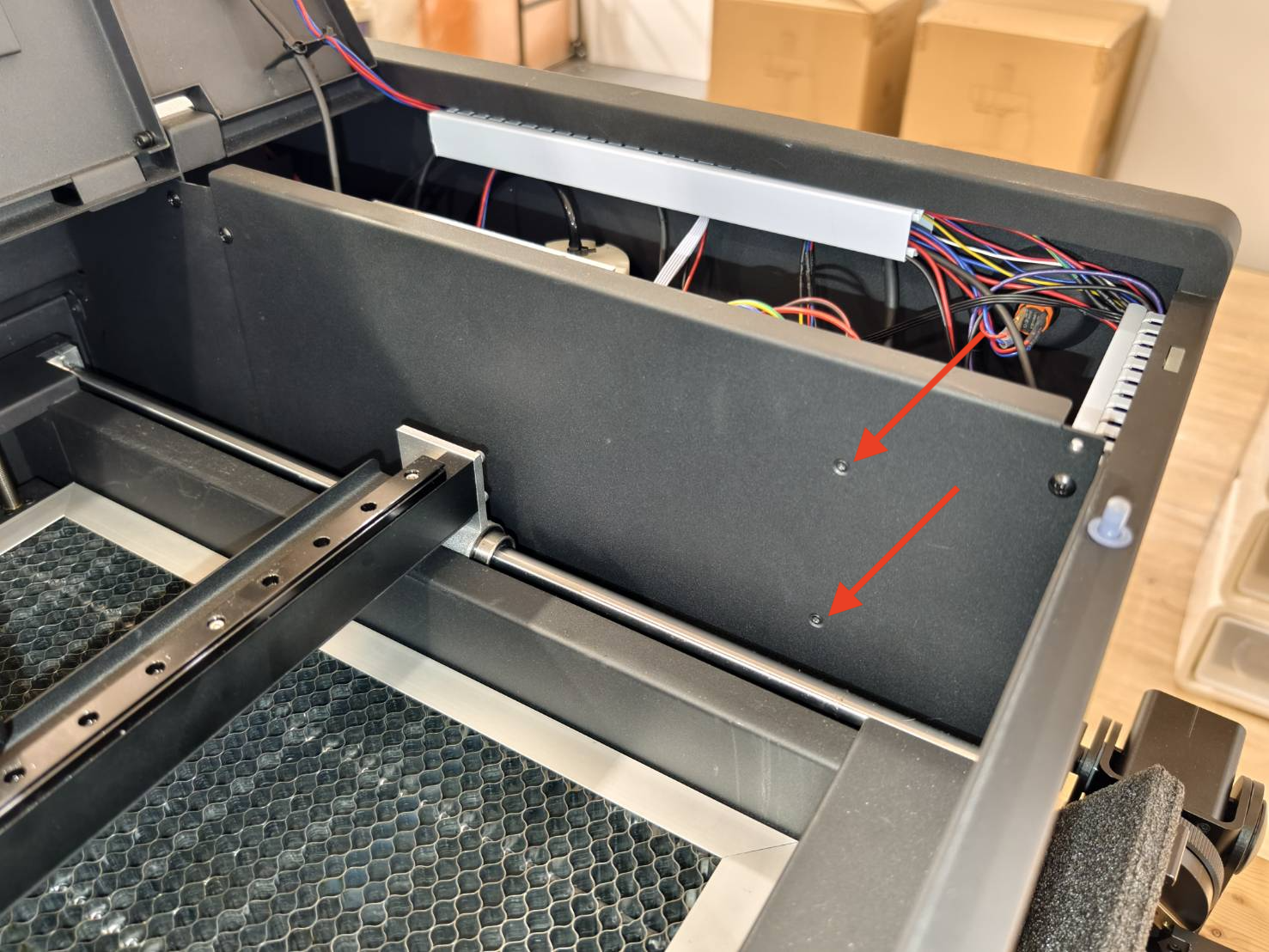

덮개를 열고 12V PSU 뒷면의 T8 나사 두 개를 풀어주세요.
그러면 PSU를 금속판에서 분리할 수 있습니다.

6단계

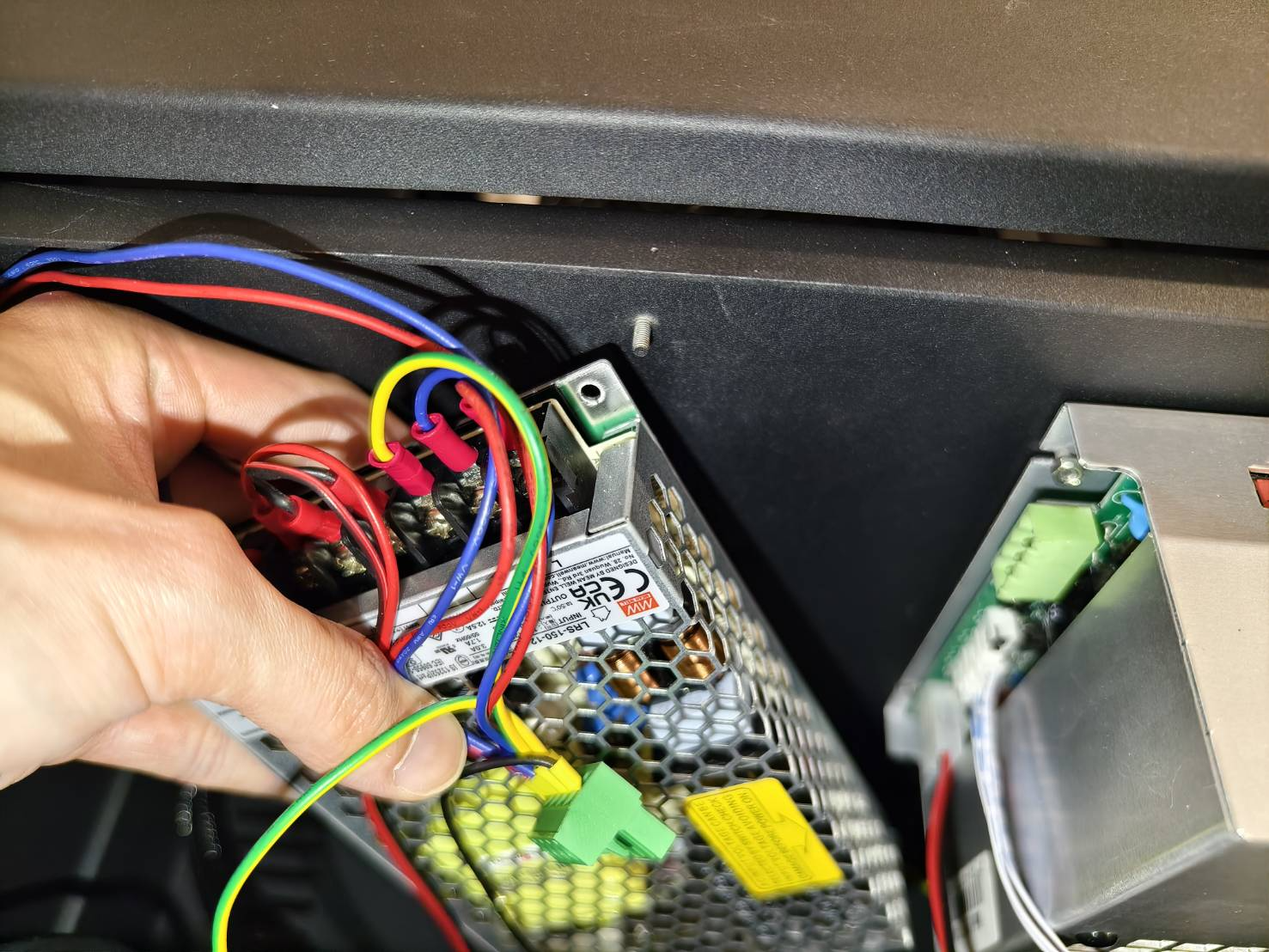

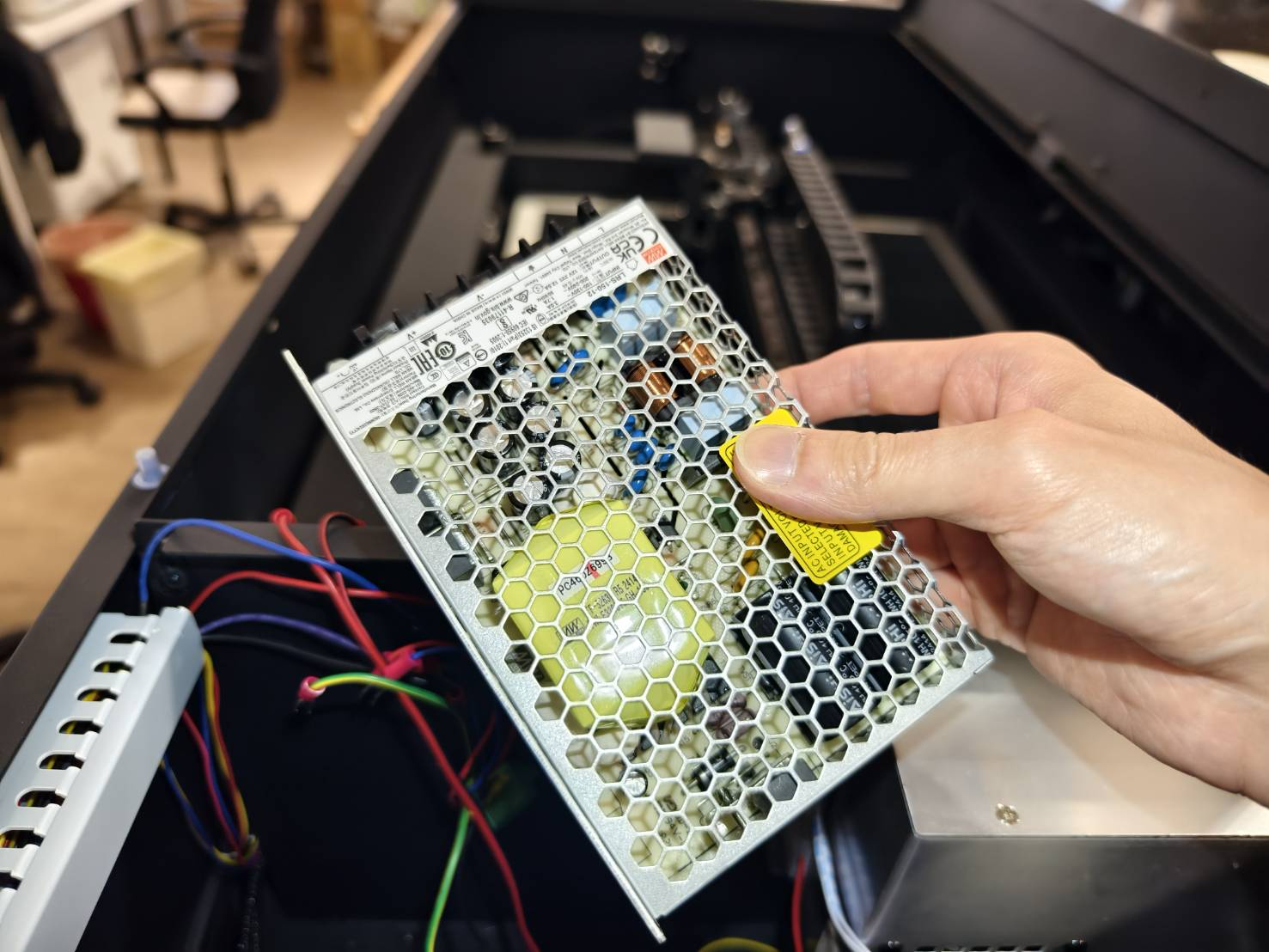

12V PSU의 모든 배선을 제거하면 12V PSU를 기기에서 완전히 분리할 수 있습니다.
배선을 제거하기 전에 배선 위치를 잊어버릴 경우를 대비하여 사진을 찍어두는 것이 좋습니다.
(나사를 완전히 제거할 필요는 없습니다. 나사를 느슨하게 풀면 전선을 뽑을 수 있습니다.)

7단계

12V PSU의 전압이 사용 국가 또는 환경에 맞는 전압으로 설정되어 있는지 확인하십시오.

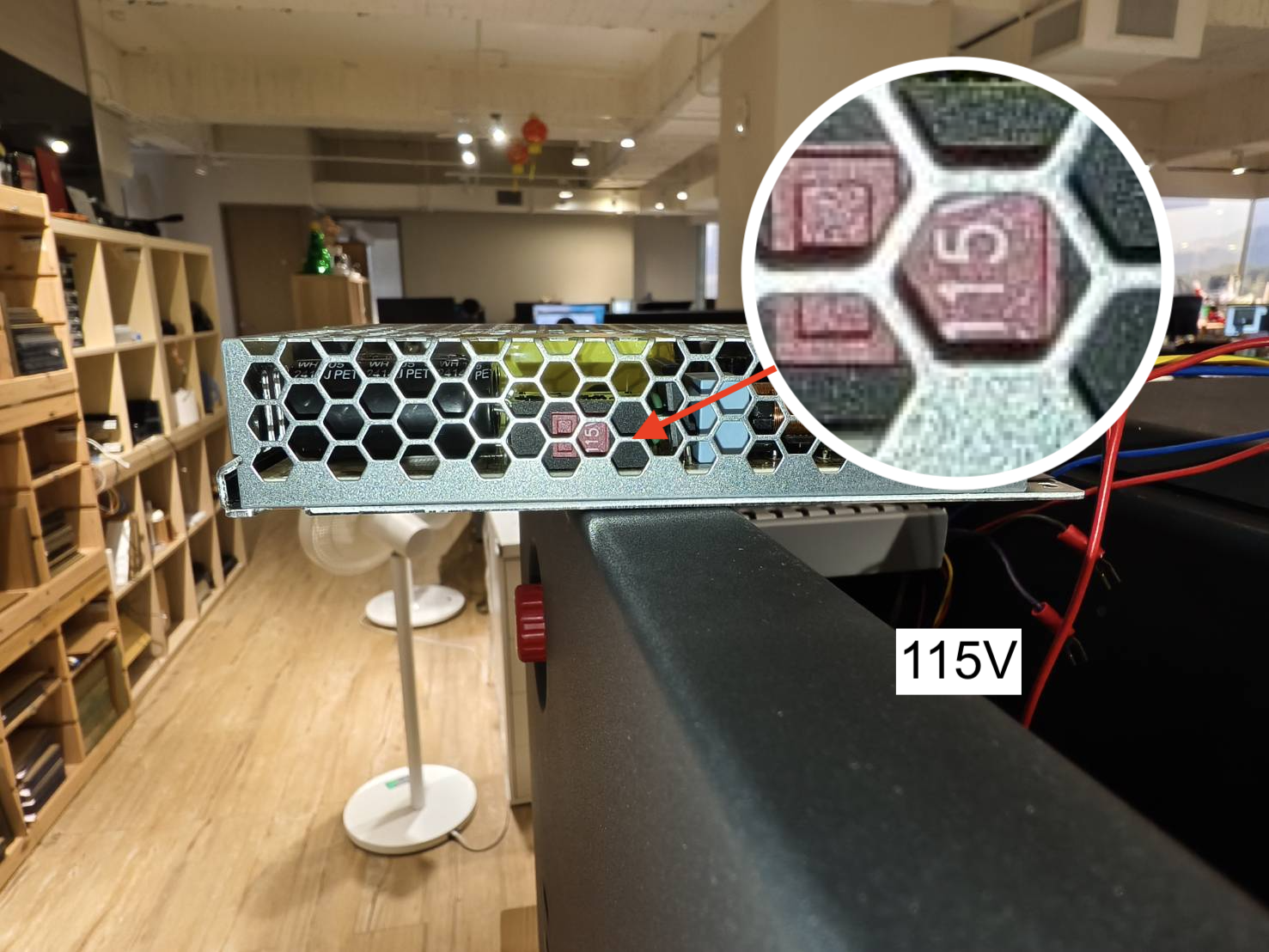

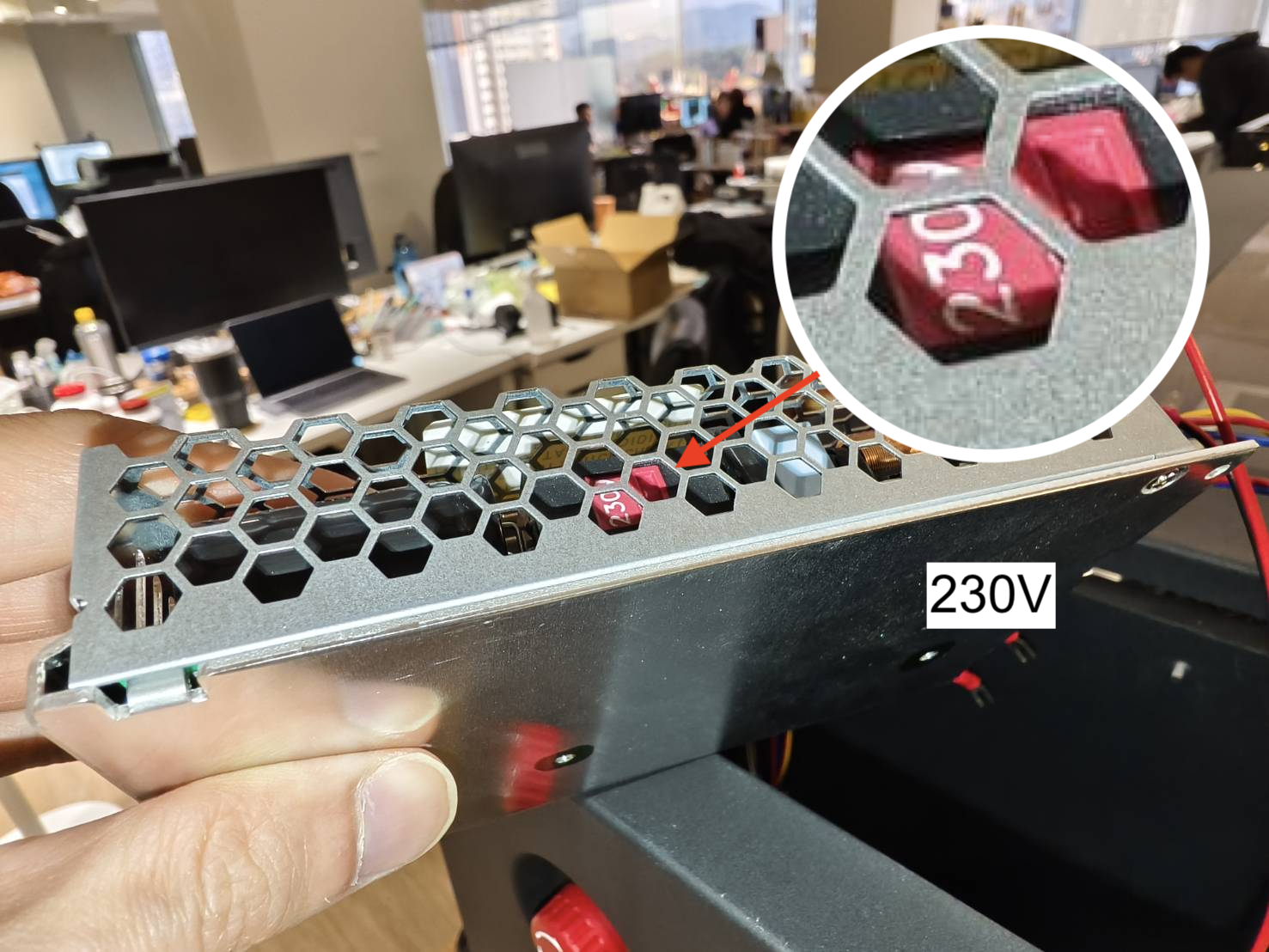

스위치는 PSU 측면에 있습니다. 사용 환경에 따라 115V 또는 230V로 전환하십시오.
(사용 전압을 모르는 경우 Wikipedia)

8단계

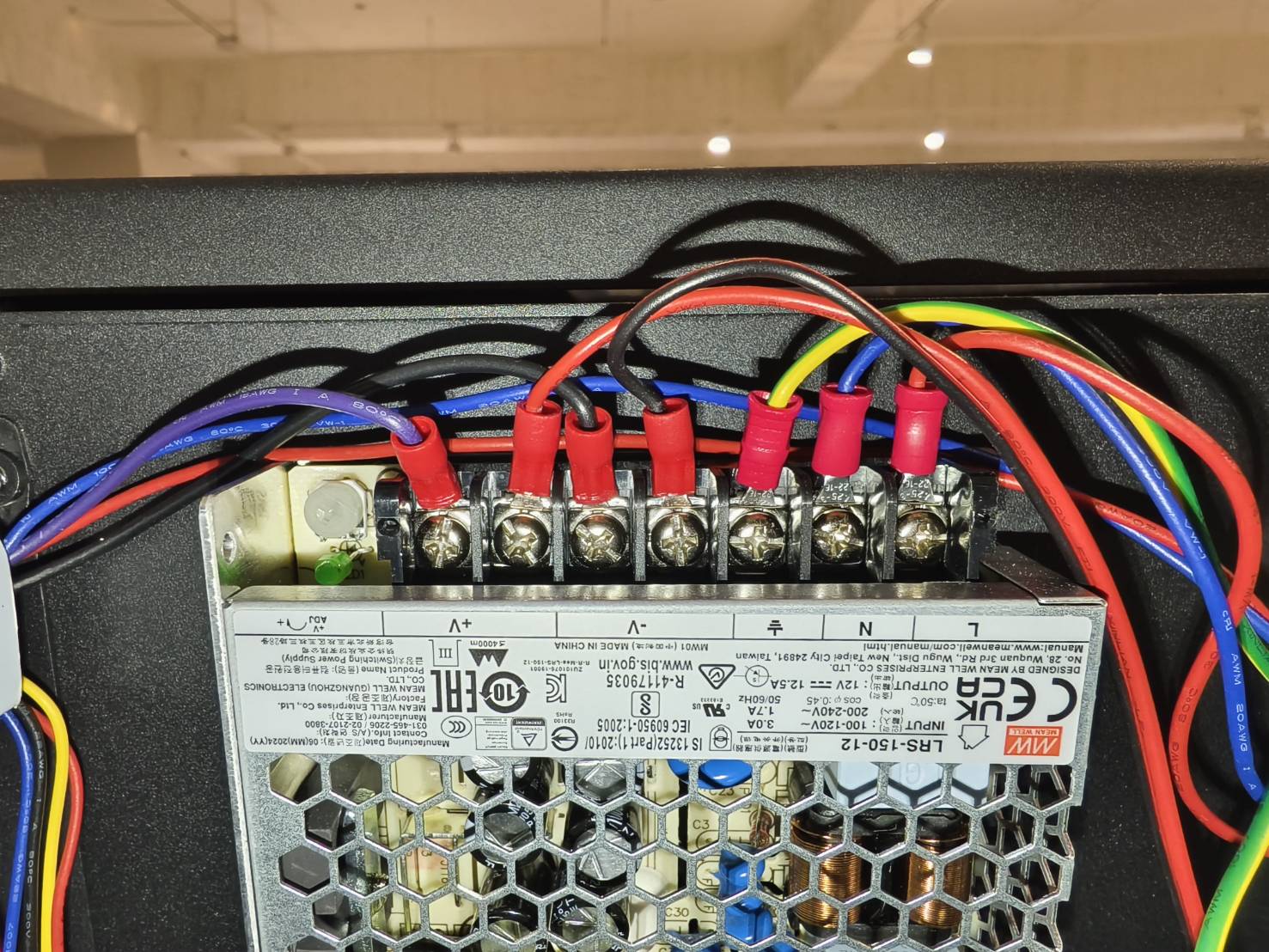

새 12V PSU에 모든 전선을 다시 연결하십시오.

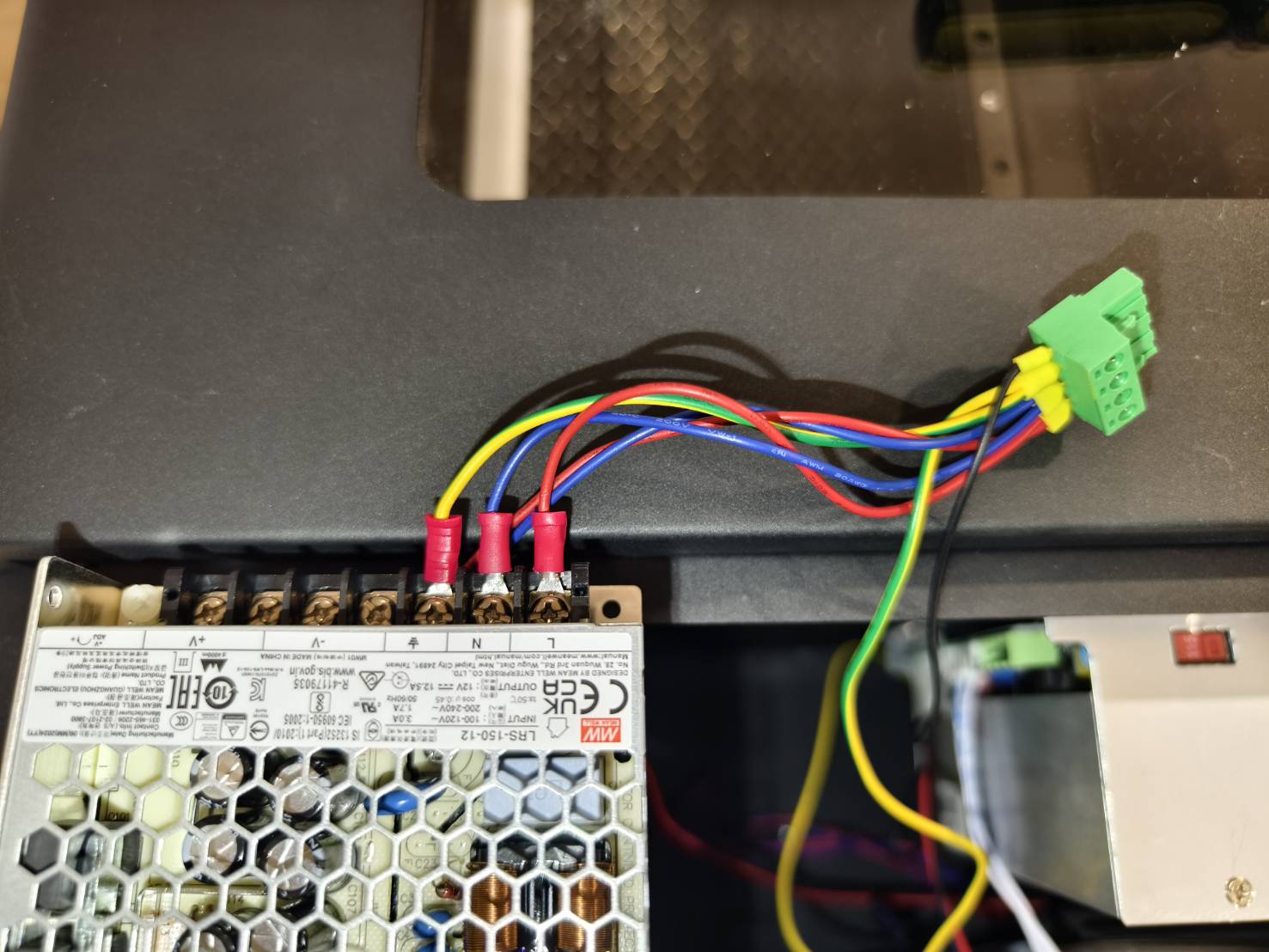

녹색 커넥터의 전선이 "L", "N", "⏚"에 올바르게 연결되는지 확인하십시오.
빨간색 은 "L"에 연결됩니다.
파란색 은 "N"에 연결됩니다.
녹색/노란색 은 "⏚" (접지)로 연결됩니다.

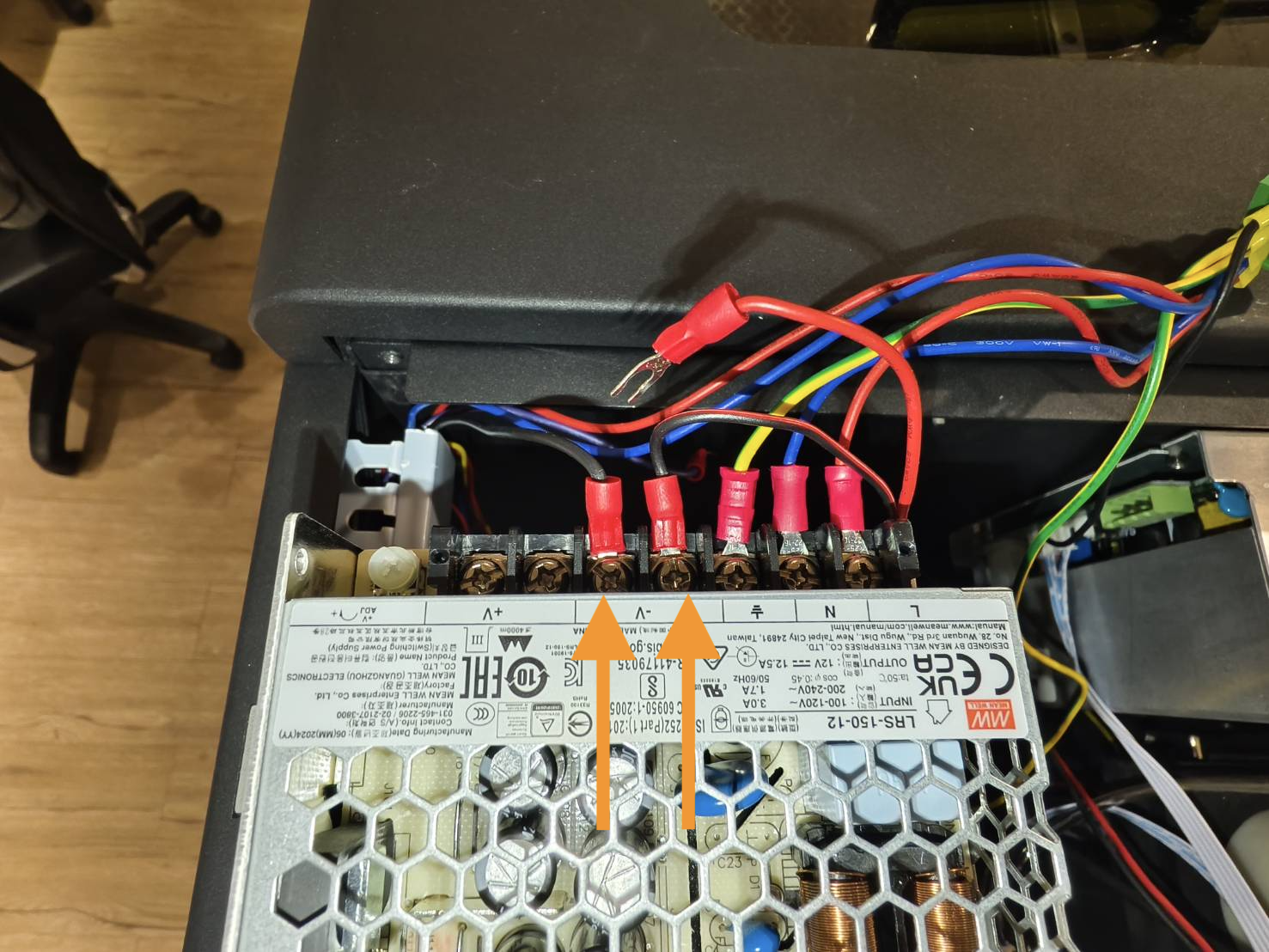

검은색과 검은색/빨간색은 "-V"로 연결됩니다.
빨간색과 보라색은 "+V"로 연결됩니다.
(이 빨간색이 녹색 커넥터의 것이 아닌지 반드시 확인하세요.)
