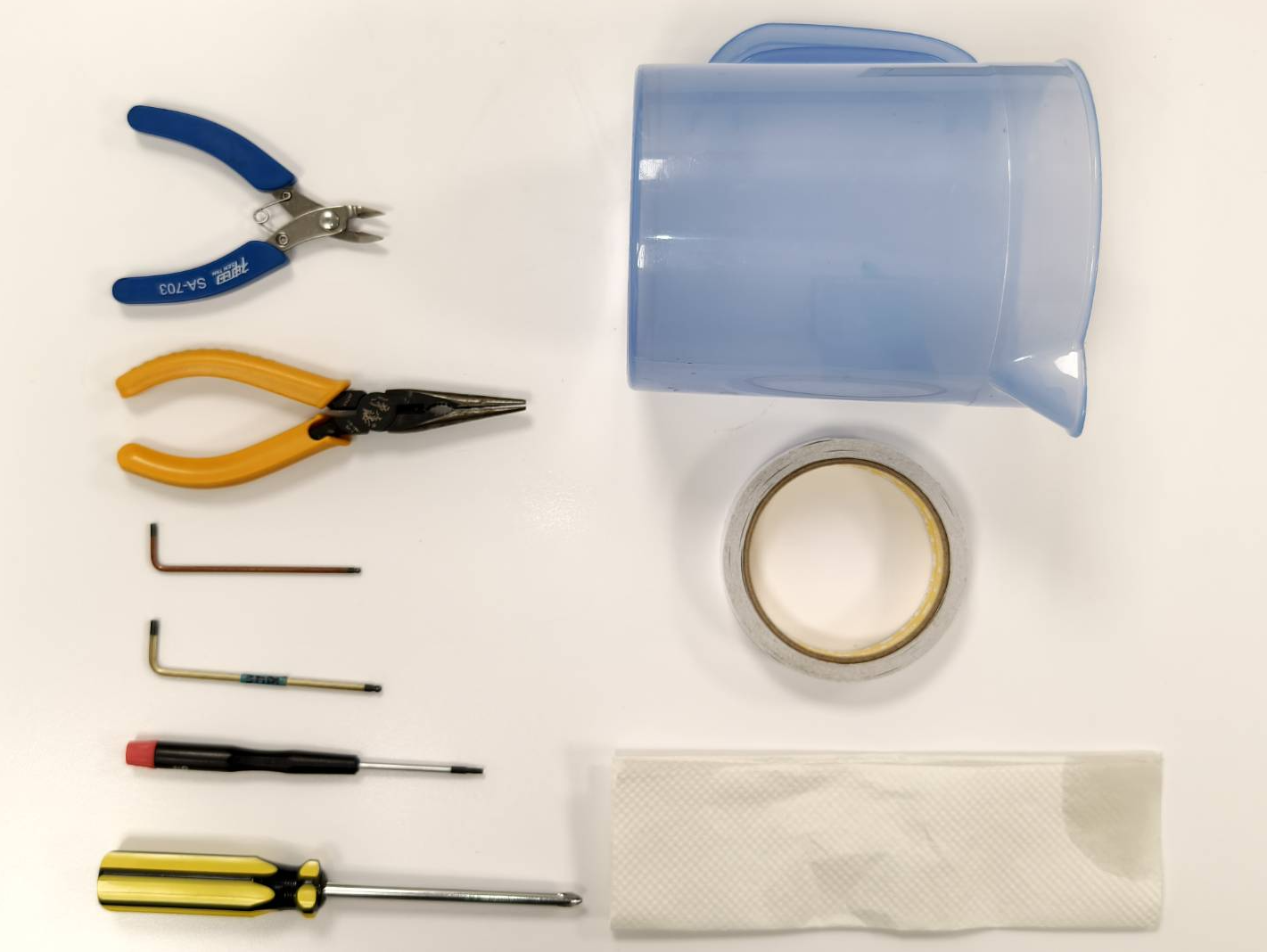

도구
| 1 | 니퍼 |
| 2 | 플라이어 |
| 3 | 2.5mm 육각 렌치 |
| 4 | 3mm 육각 렌치 |
| 5 | T8 톡스 드라이버 |
| 6 | 십자 드라이버 |
| 7 | 대형 물통 |
| 8 | 양면 테이프 |
| 9 | 천 또는 종이 타올 |
1단계
기기의 전원을 끄고 전원 코드를 분리하십시오.
2단계
톡스 드라이버를 사용하여 워터 펌프 커버를 여십시오.
2.1단계
이 단계는 선택 사항입니다.
기기 위아래에 더 많은 공간을 확보하기 위해 기기를 들어 올리거나 테이블 가장자리로 이동하십시오.
3단계
드라이버를 사용하여 기기 후면의 나사를 풀고 후면 커버를 열어주십시오.
4단계
케이블 타이 두 개를 절단하면 유량 센서를 자유롭게 움직일 수 있습니다.
유량 센서가 고정되어 있지 않은 경우 이 단계를 건너뛰십시오.
5단계

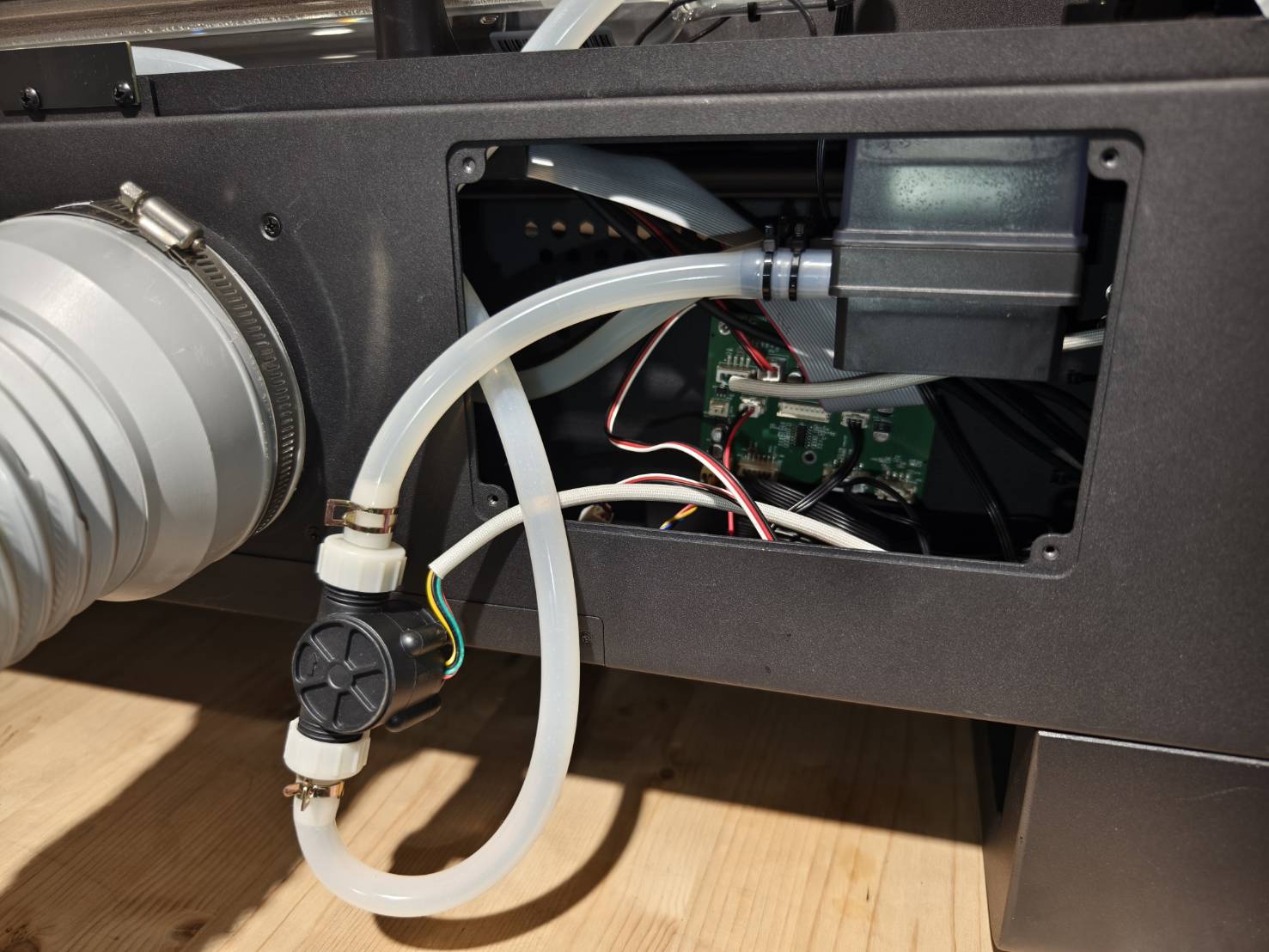

더 많은 공간을 확보하기 위해 유량 센서를 분리하십시오.
6단계

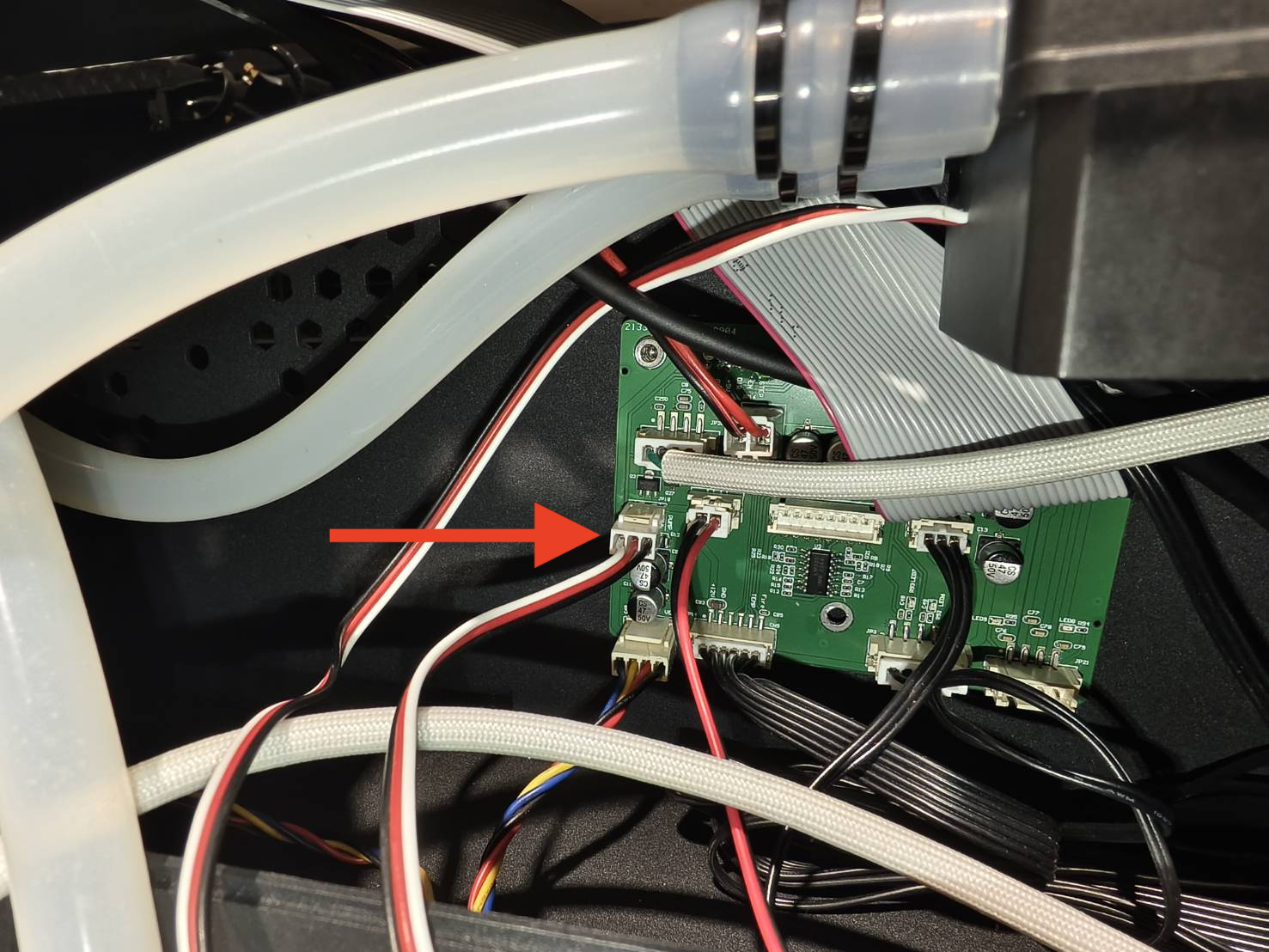

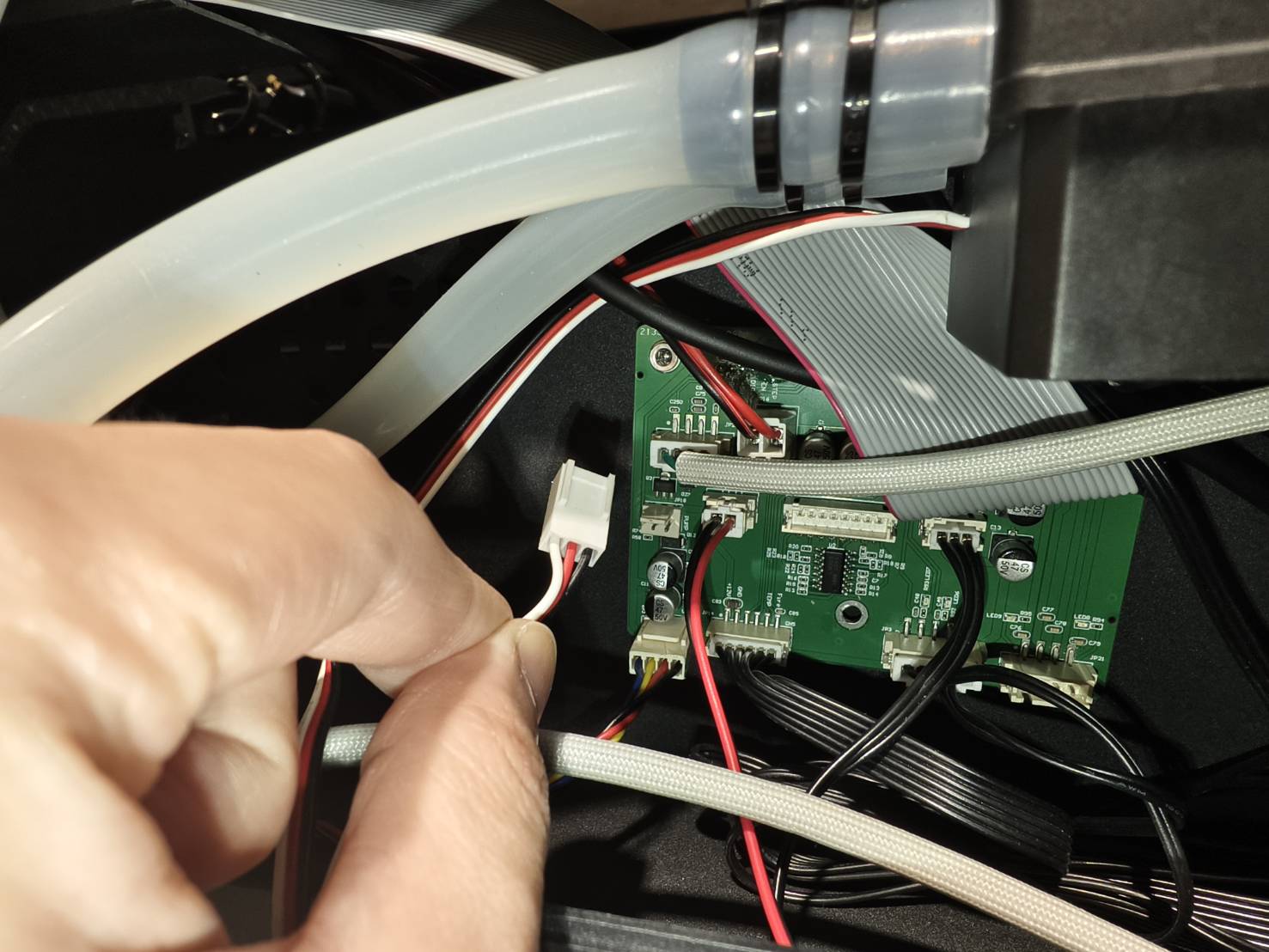

워터 펌프의 케이블을 분리하십시오.
(보드가 아래 사진과 다른 경우 최신 구성은 다이어그램 을 참조하십시오.)
7단계

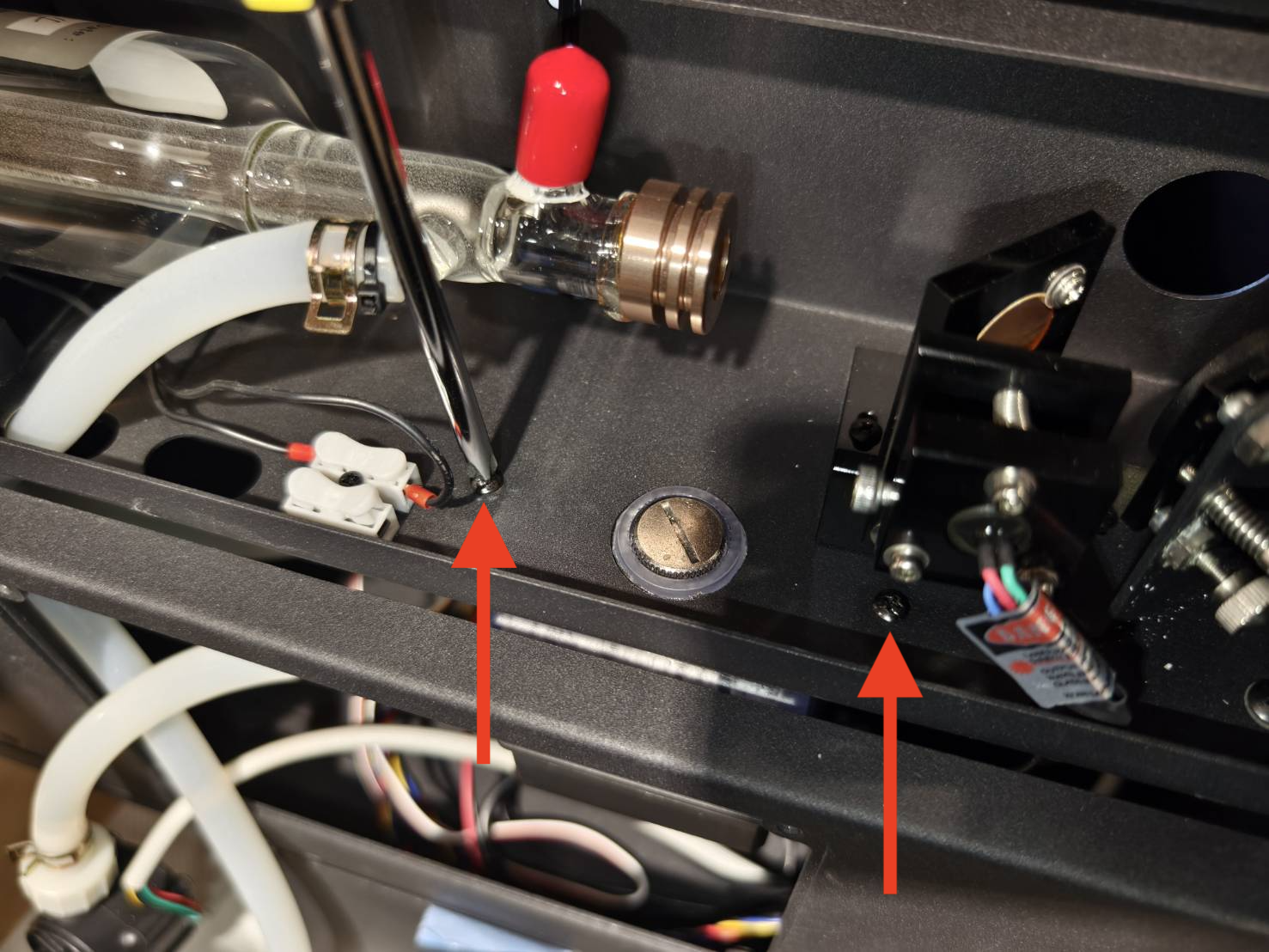

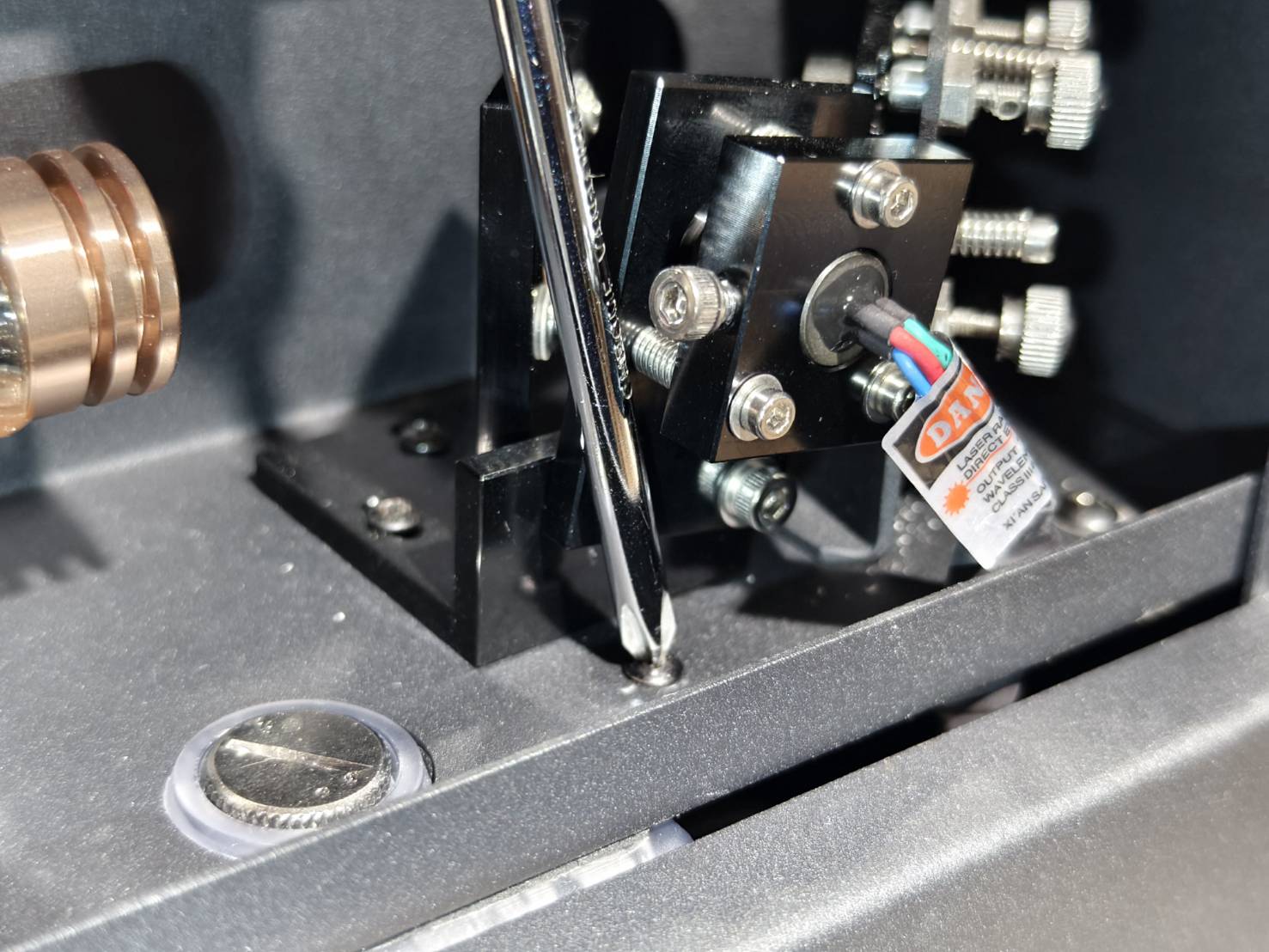

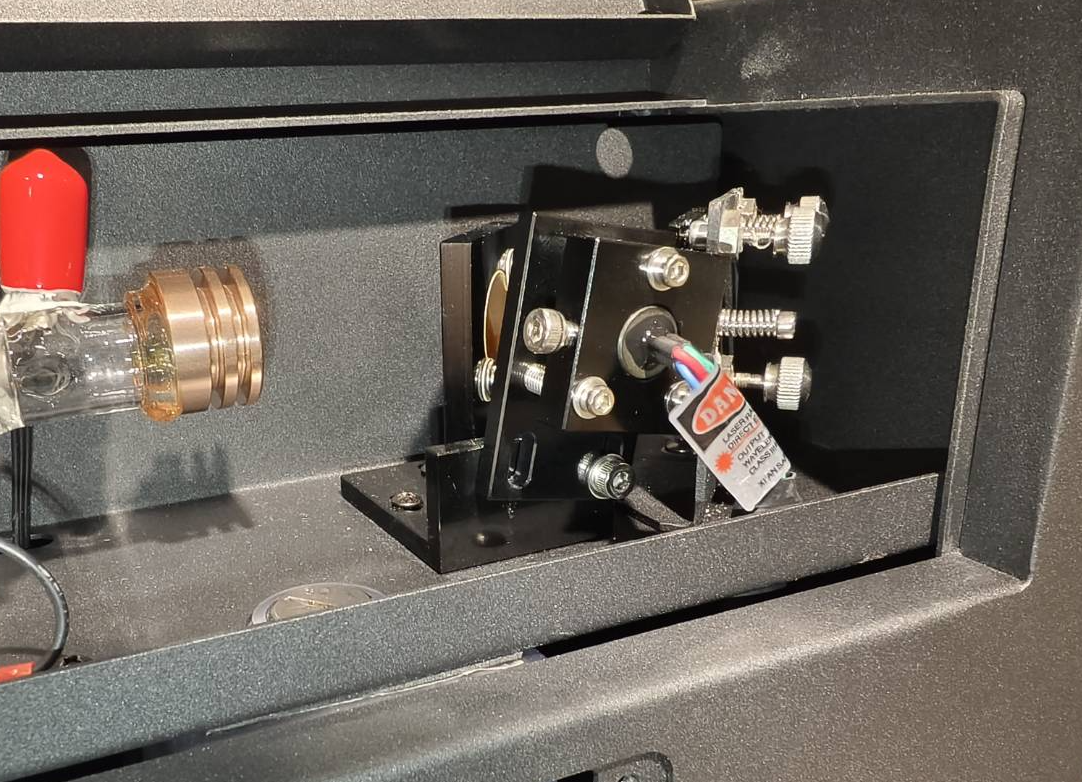

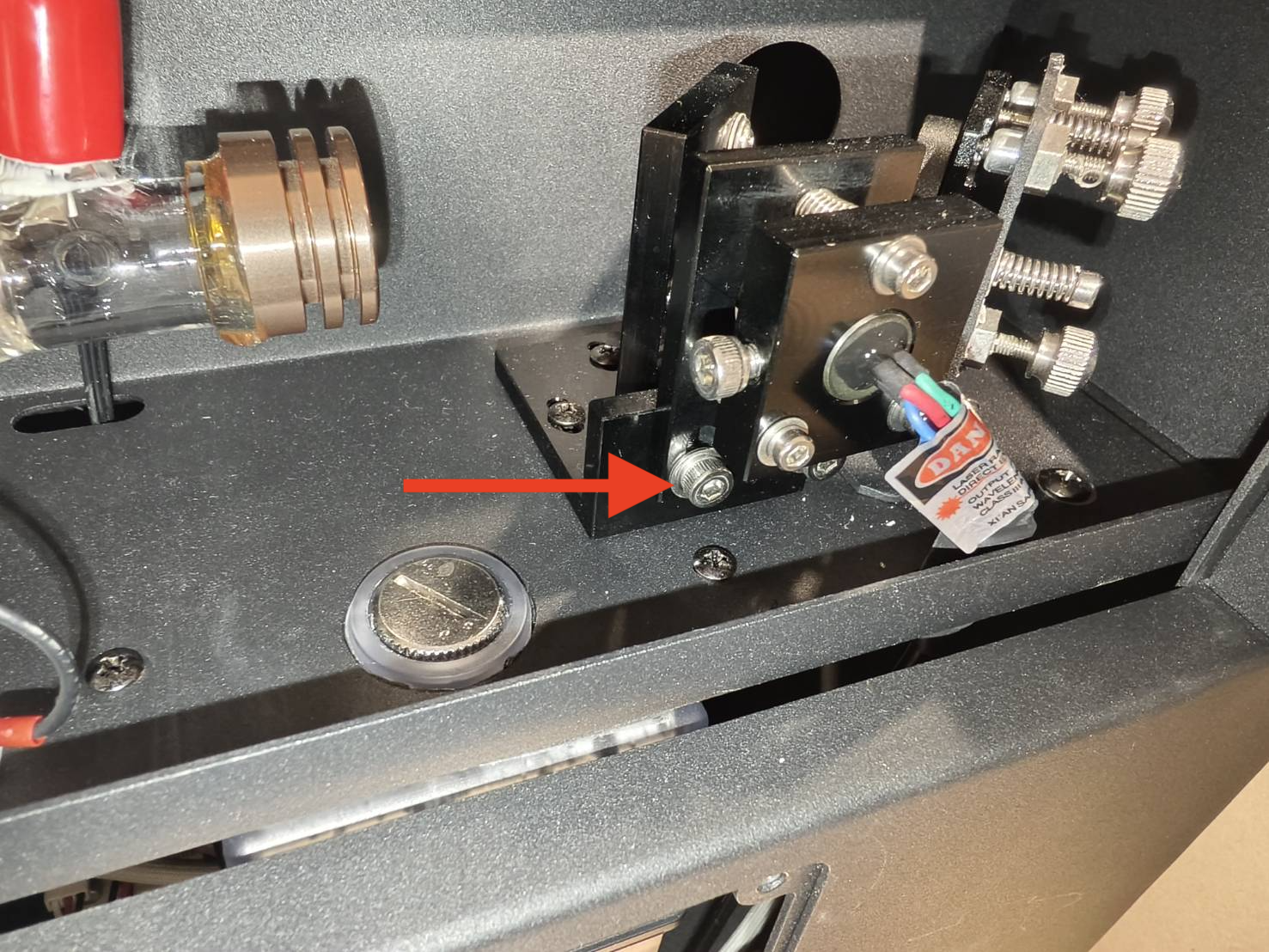

적색 레이저 포인터 홀더 왼쪽에 있는 나사를 제거하십시오.
8단계

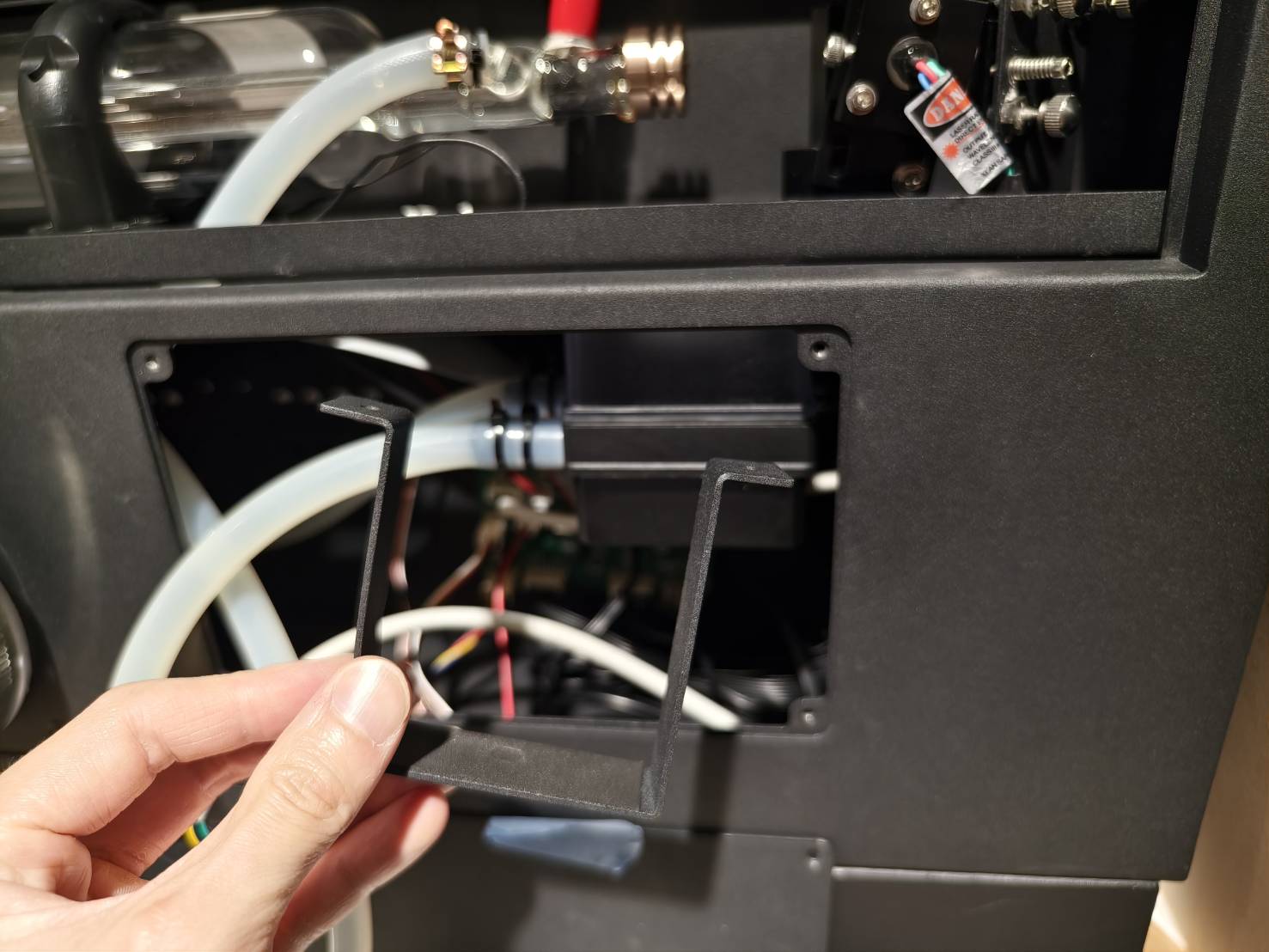

두 개의 나사를 풀어 워터 펌프 브래킷을 제거하세요.
9단계
- 워터 펌프가 기기에 부착되어 있을 수 있습니다.
손으로 제거해 보세요.
(워터 펌프가 브래킷과 함께 제거된 경우 이 단계를 건너뛰세요.)

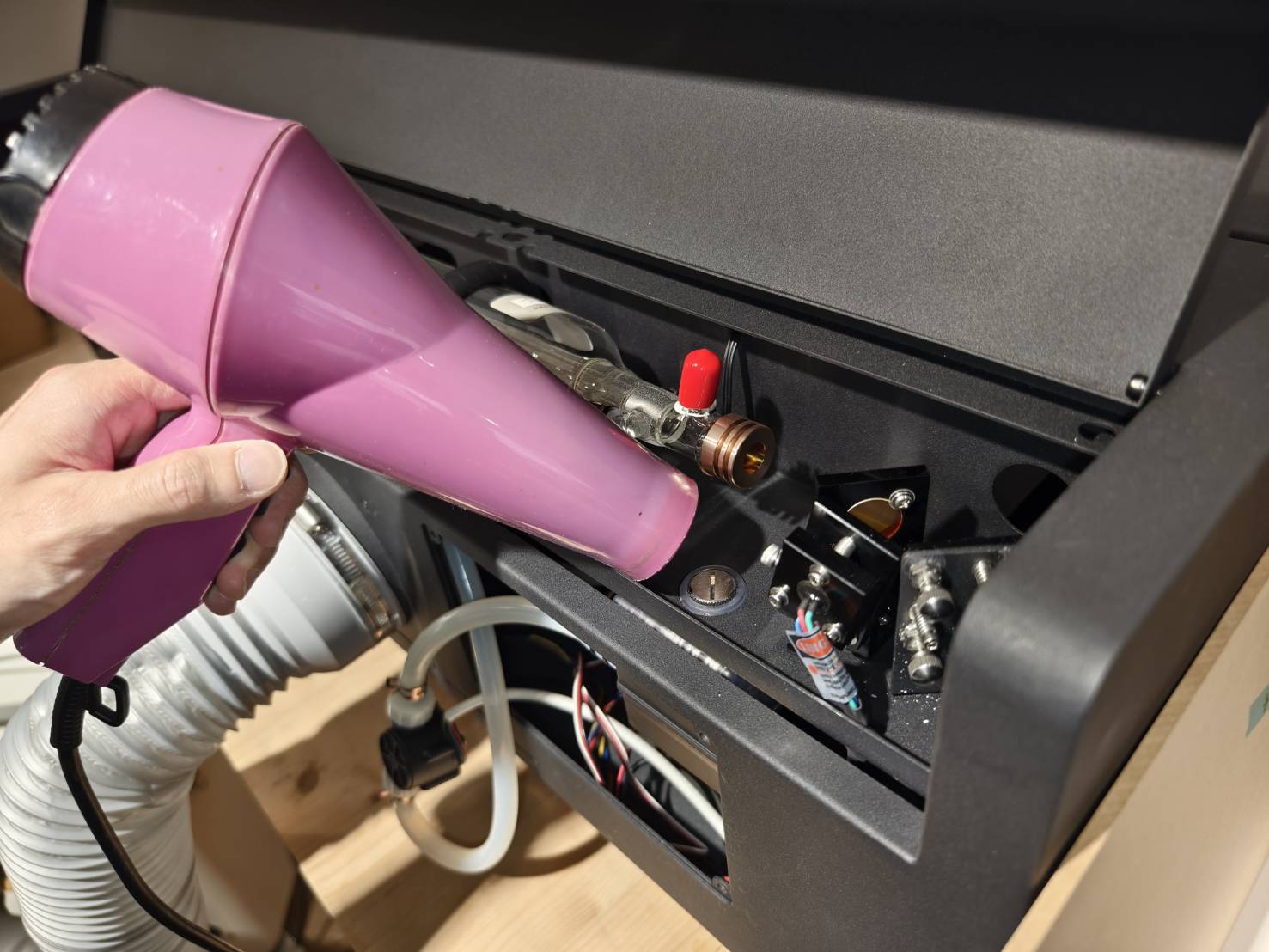

- 테이프가 너무 강하게 붙어 펌프를 제거하기 어려운 경우, 헤어 드라이어로 약간 가열하면 쉽게 제거할 수 있습니다.
10단계
기기에 남아있는 테이프 잔여물을 제거하세요.
11단계

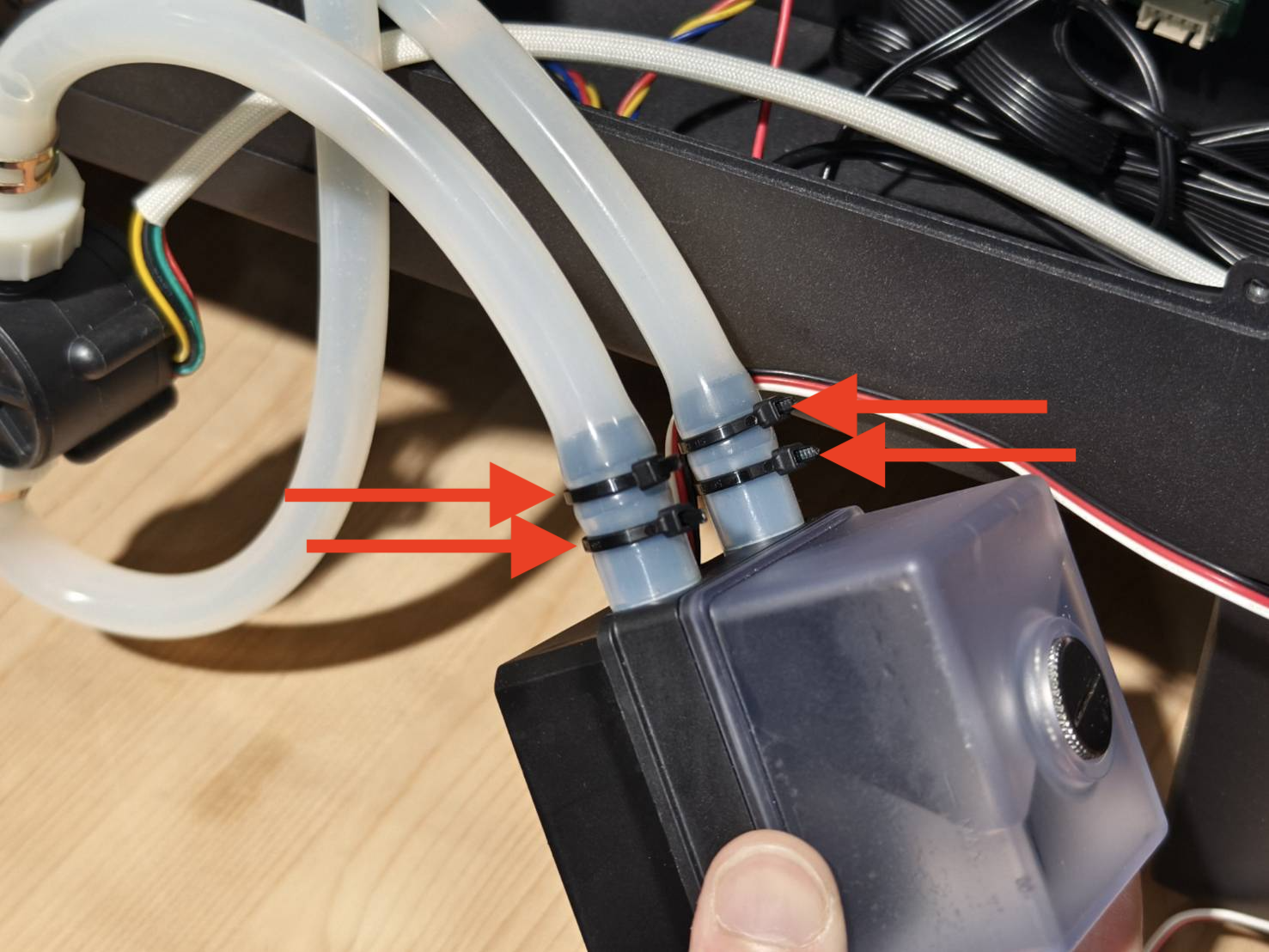

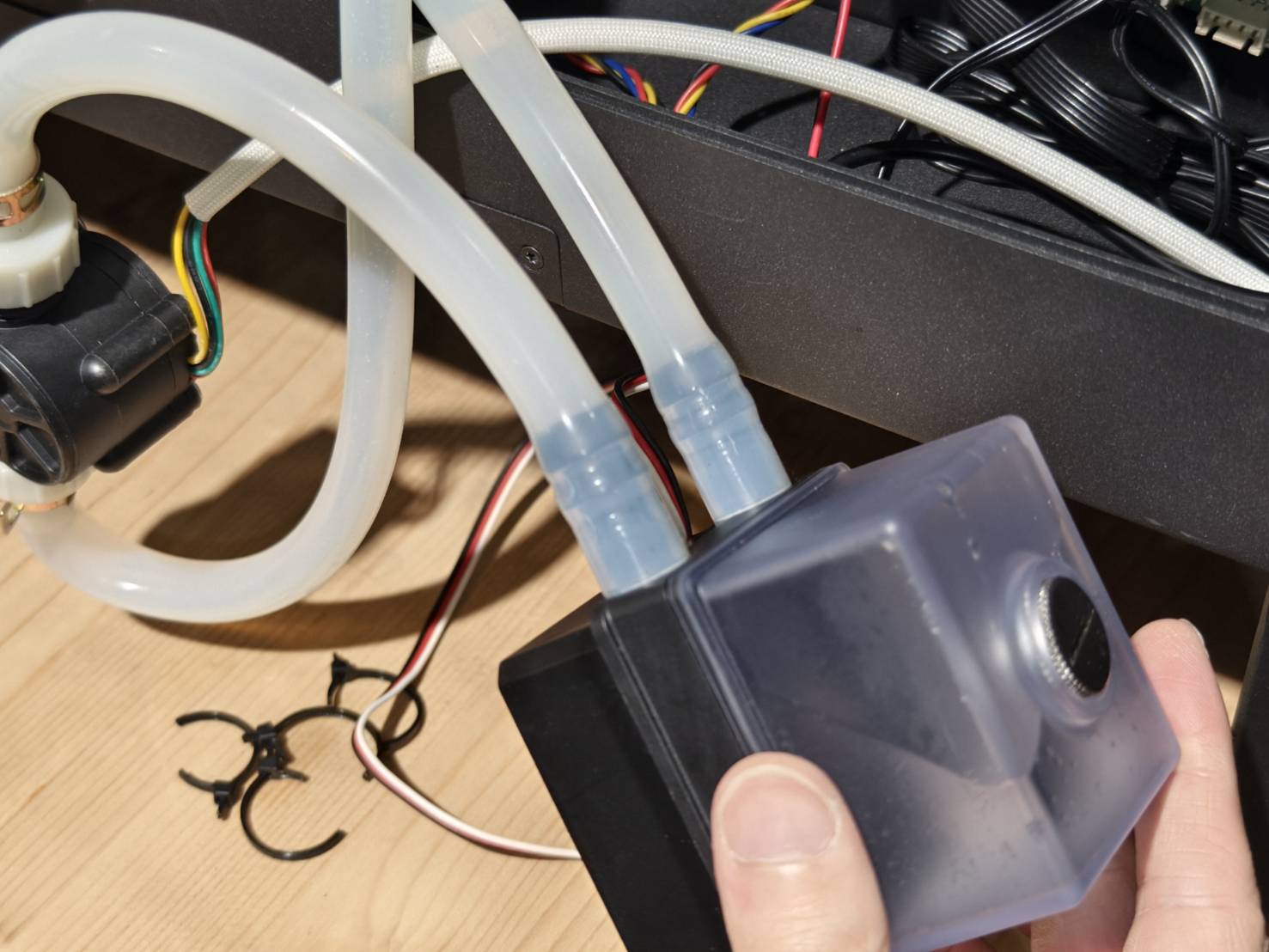

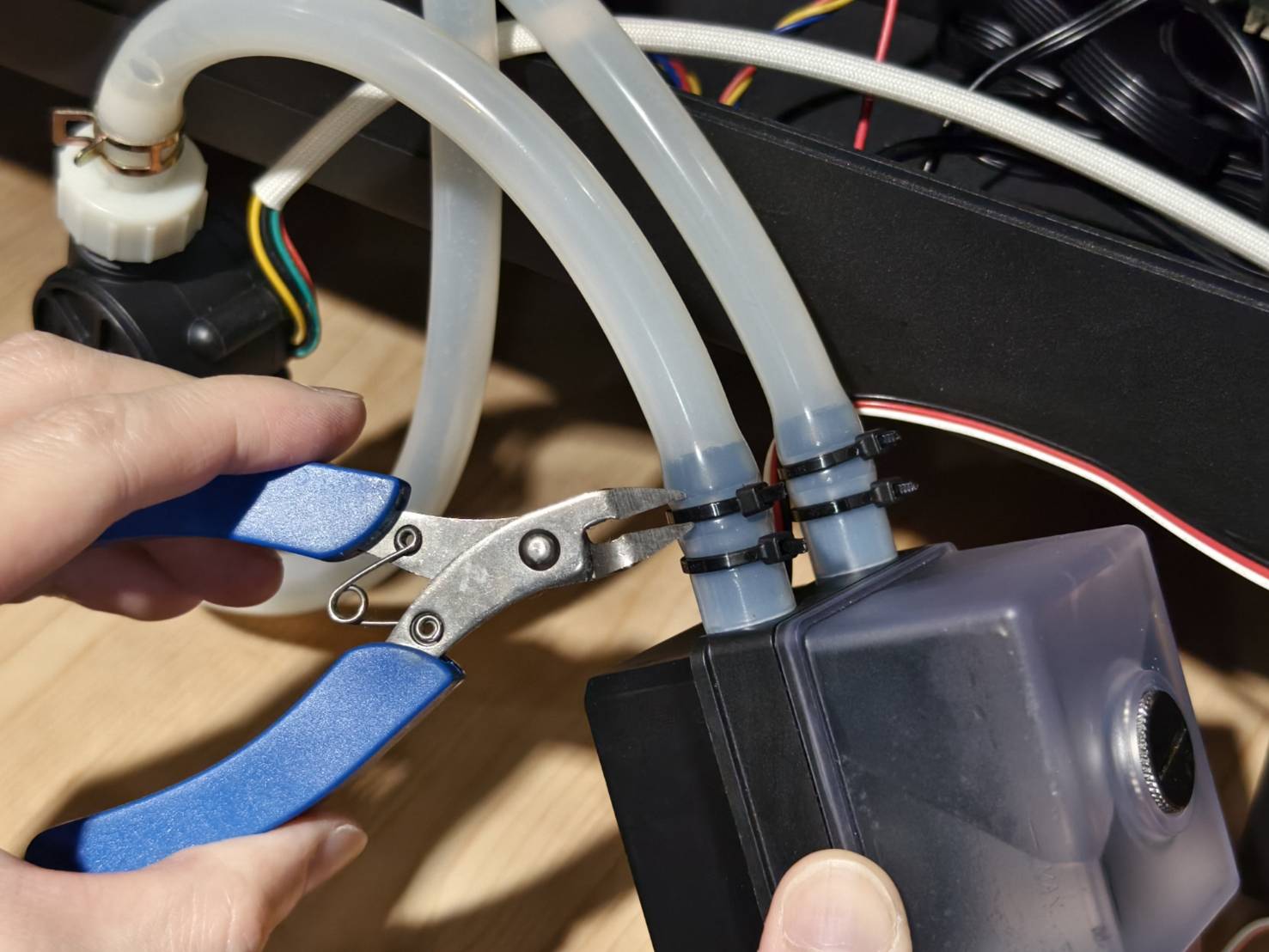

워터 펌프를 꺼내고 케이블 타이를 잘라내거나 호스 클립이 있는 경우 이동시키십시오.
케이블 타이
호스 클립
12단계

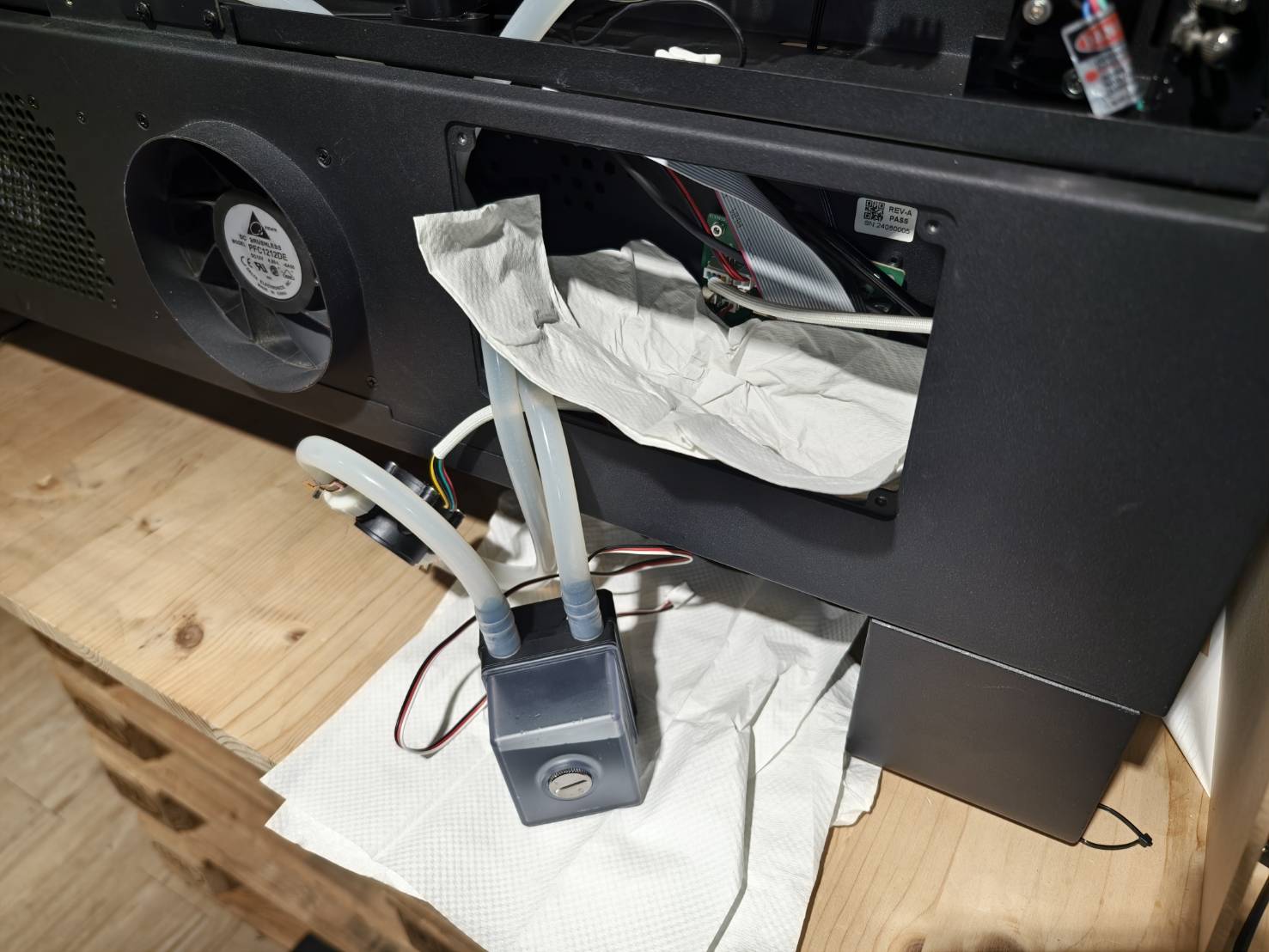

기기 내부와 작업 테이블 위에 천이나 종이 타월을 깔아두세요.
13단계
냅킨과 펜치를 사용하여 워터 펌프에서 물 호스를 분리하세요.
냅킨을 사용하는 이유는 호스가 파손되거나 손상되는 것을 방지하기 위함입니다.
(호스를 분리할 때 물이 한꺼번에 새어 나오므로 반드시 용기 안에서 작업을 진행하세요.)
14단계
새 워터 펌프에 물 호스를 연결하세요.

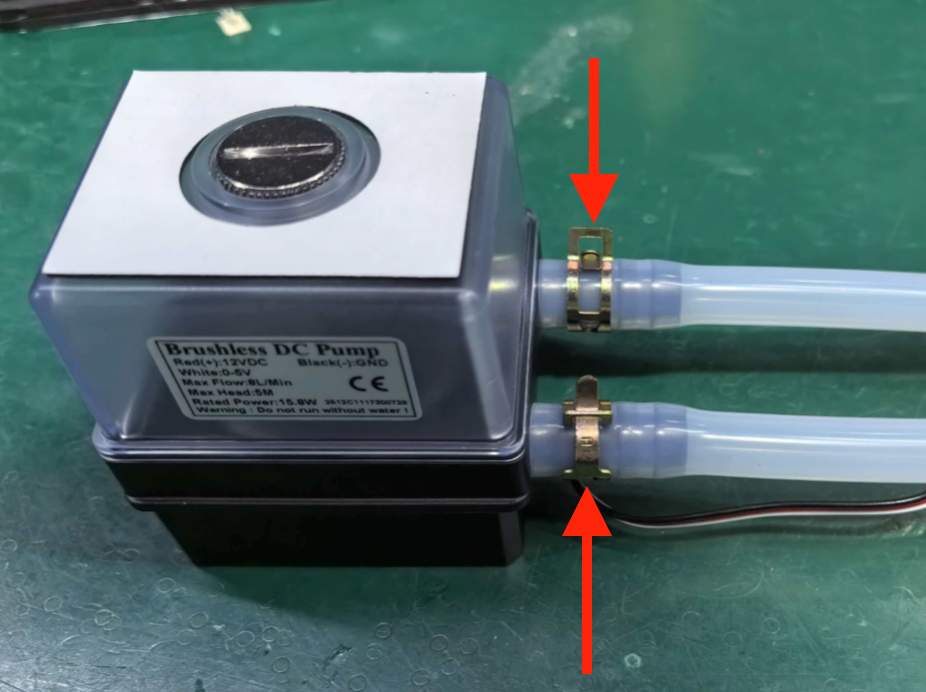

기기에 호스 클립이 있는 경우, 워터 펌프의 입수구와 출수구로 이동시키십시오.
호스 클립이 없는 경우 14단계.1.
14.1단계 (선택 사항)
케이블 타이가 있다면 영상에서와 같이 물 호스를 묶어주세요.
케이블 타이가 없다면 이 단계를 건너뛰세요.
1단계5
브래킷과 함께 새 워터 펌프를 설치하세요.
브래킷은 방향성이 있습니다. 아래 영상을 참고해 주세요.
1단계6
유량 센서를 기기에 다시 장착하고 워터 펌프의 케이블을 보드에 연결하세요.
1단계7
적색 레이저 포인터 홀더의 나사를 다시 조이세요.
1단계8
아래 안내를 참조하여 물을 채우세요.
냉각수 교체
19단계
- 유량 속도 테스트를 실시하여 값이 정상인지 확인하세요. 정상 값은 3L/min 이상입니다.
(기기 패널 > 기기 > 하드웨어 설정 > 유량 속도 테스트)
- 값이 3L/min 미만인 경우 아래 안내를 참조하여 문제를 해결하세요.
#900 냉각기 꺼짐/냉각 시스템 오류
20단계
적색 레이저 포인터 홀더가 이동되었으므로 적색 레이저 점과 절단 자국이 일치하는지 확인하세요.
이 단계에서는 적색 레이저와 실제 CO2 레이저의 경로가 일치하고 정렬되어 있는지 확인합니다.
정렬되지 않은 경우 2.5mm 육각 렌치를 사용하여 적색 광원 발생기를 조정하십시오.
| ||||||||
|
21 단계
후면 커버를 닫고 나사로 고정하십시오.
22단계
플레이트를 재설치하십시오.
#END
