Beambox II - 유량 센서 교체

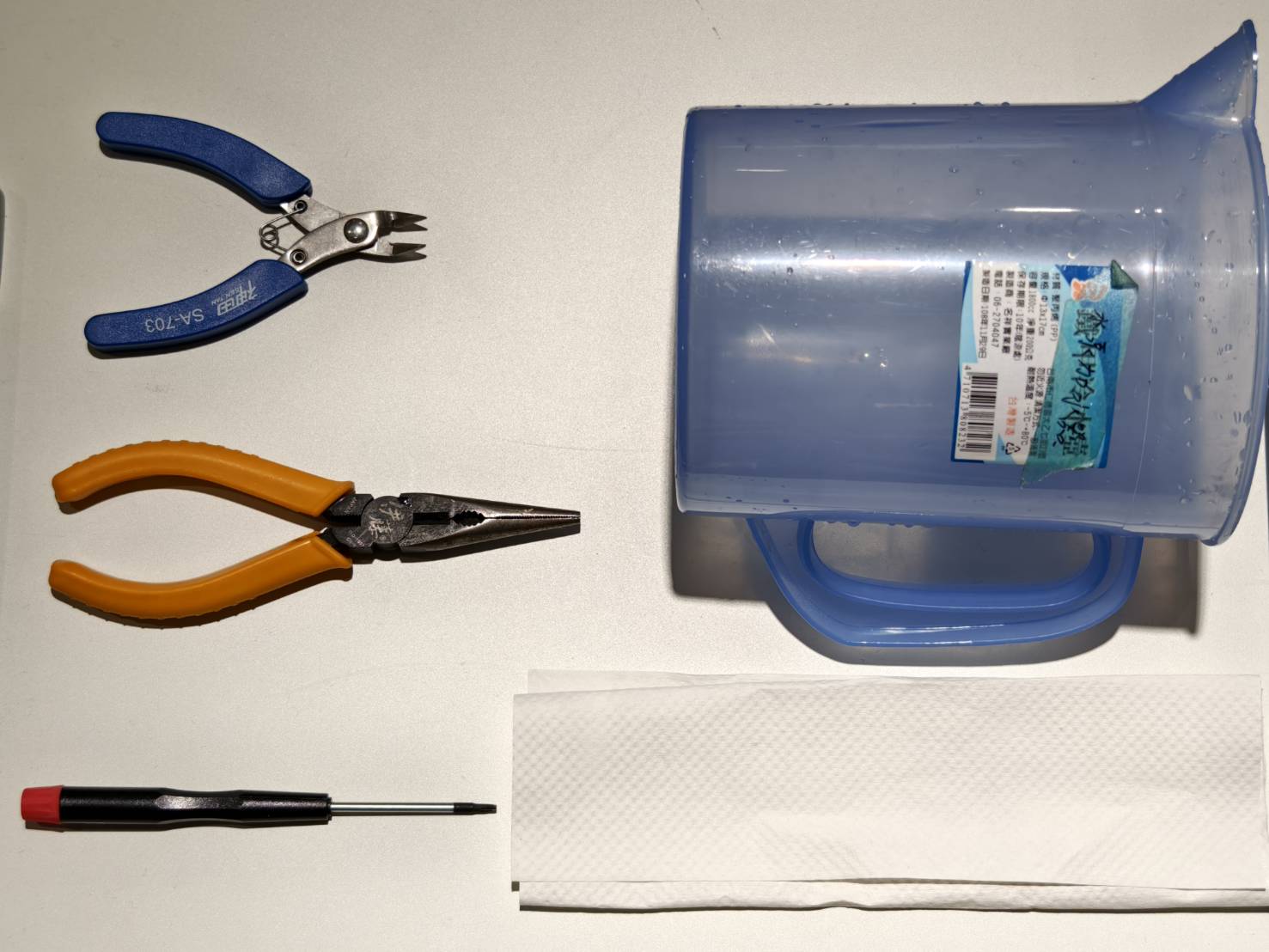

도구

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

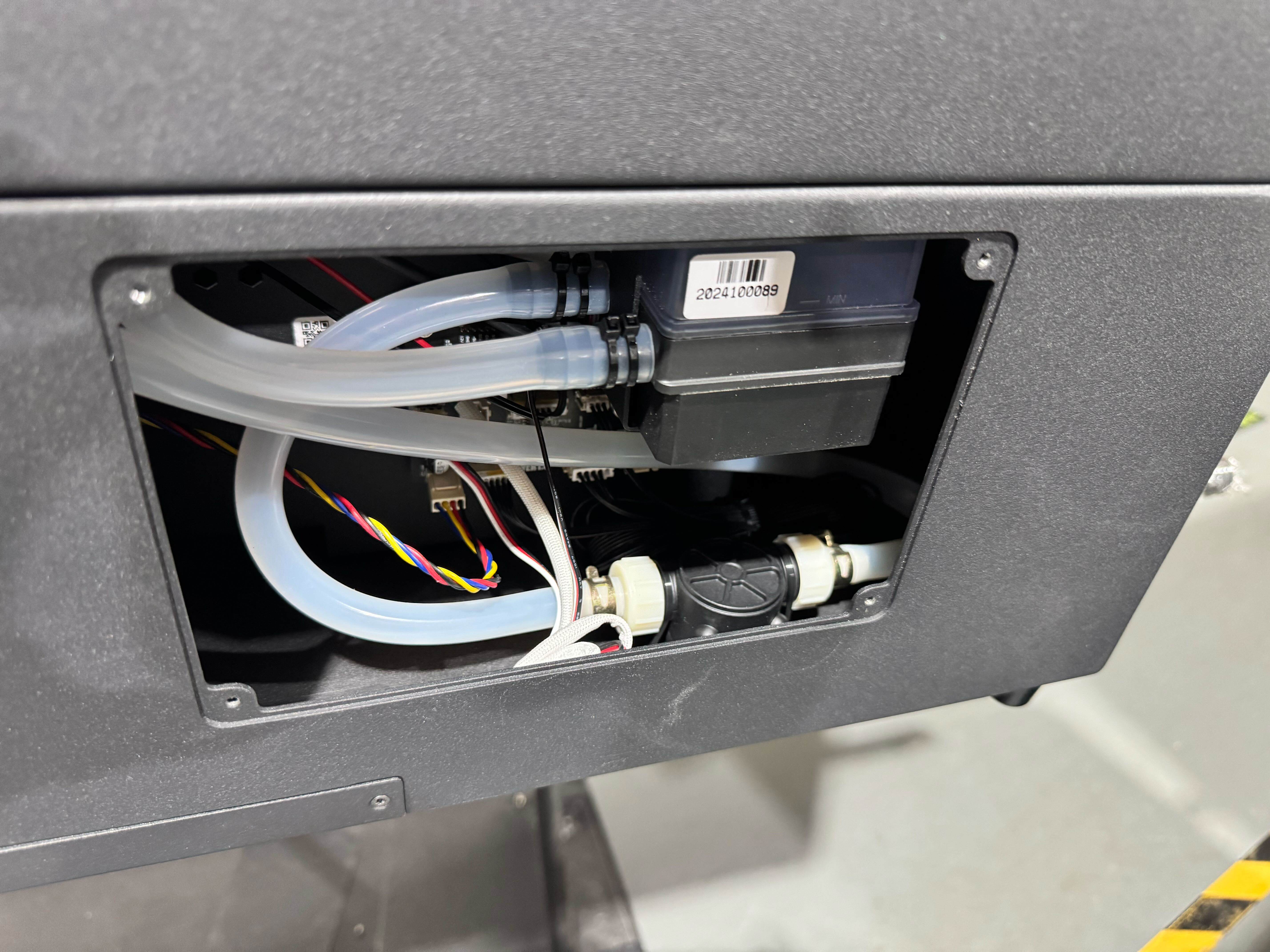

톡스 드라이버를 사용하여 워터 펌프 커버를 여세요.

2.1단계

이 단계는 선택사항입니다.
기기를 들어 올려 상하 공간을 더 확보하거나, 기기를 테이블 가장자리로 이동하세요.

3단계

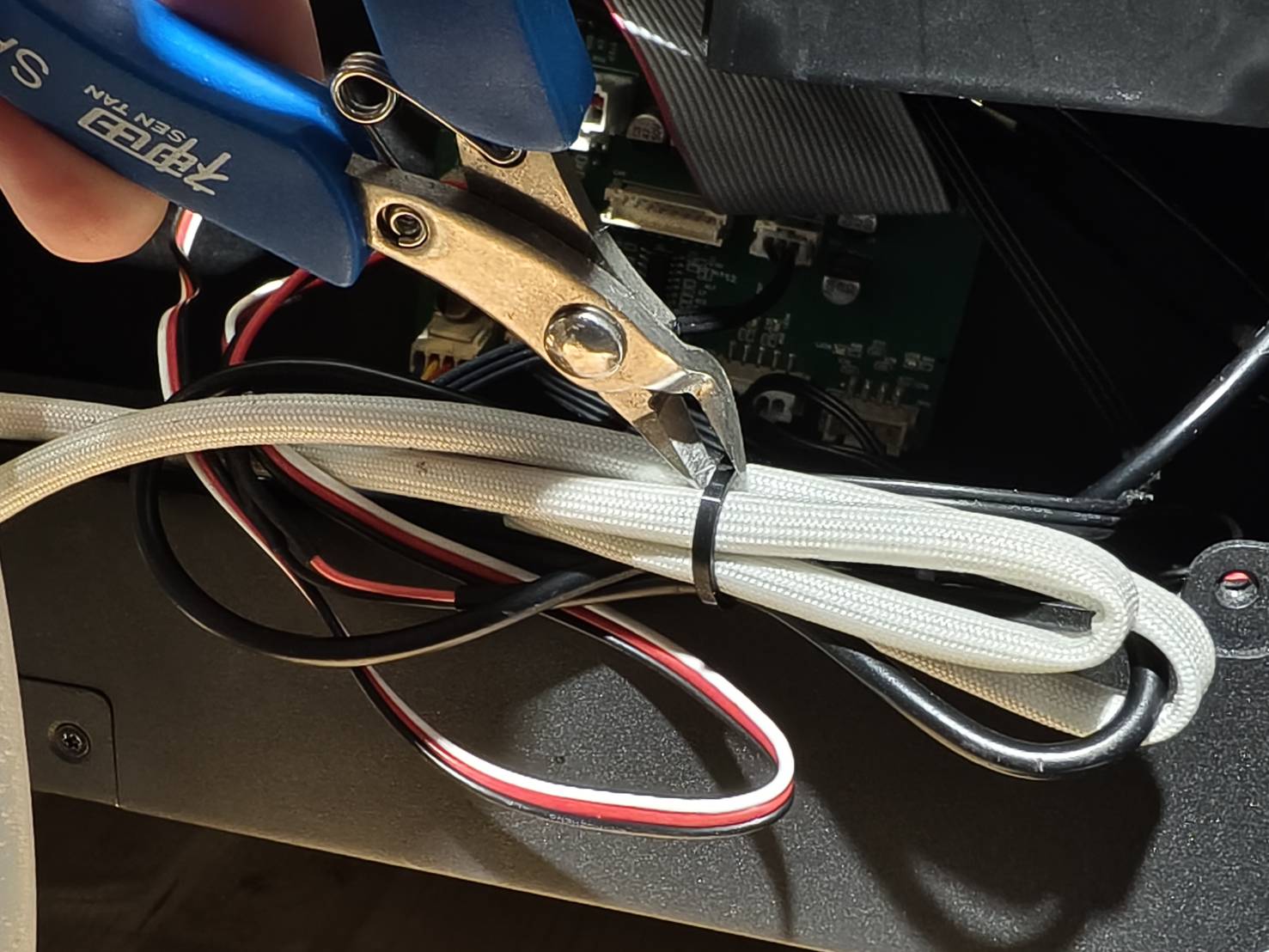

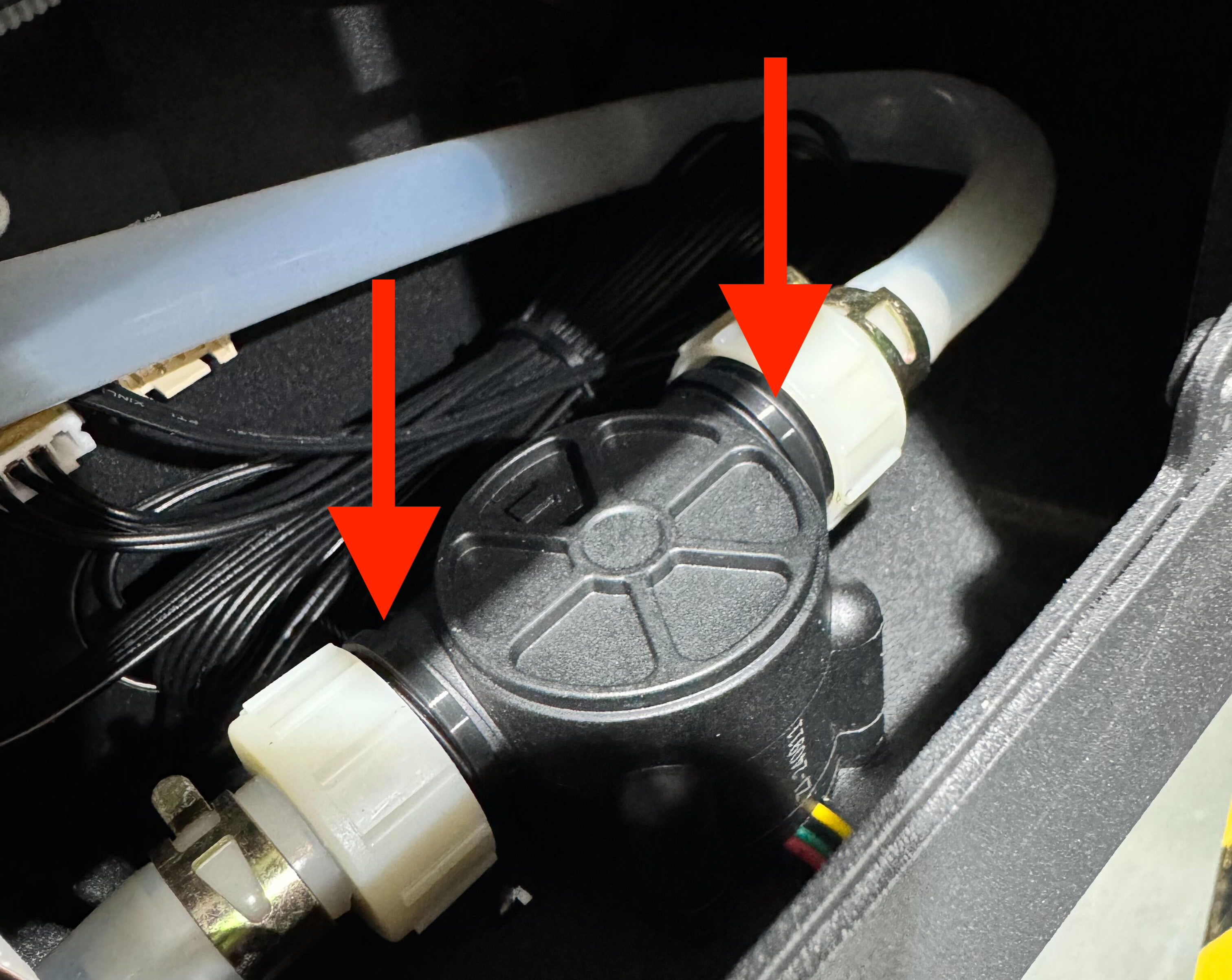

케이블 타이 두 개를 절단하면 유량 센서를 자유롭게 움직일 수 있습니다.
유량 센서가 고정되어 있지 않다면 이 단계를 건너뛰세요.

4단계

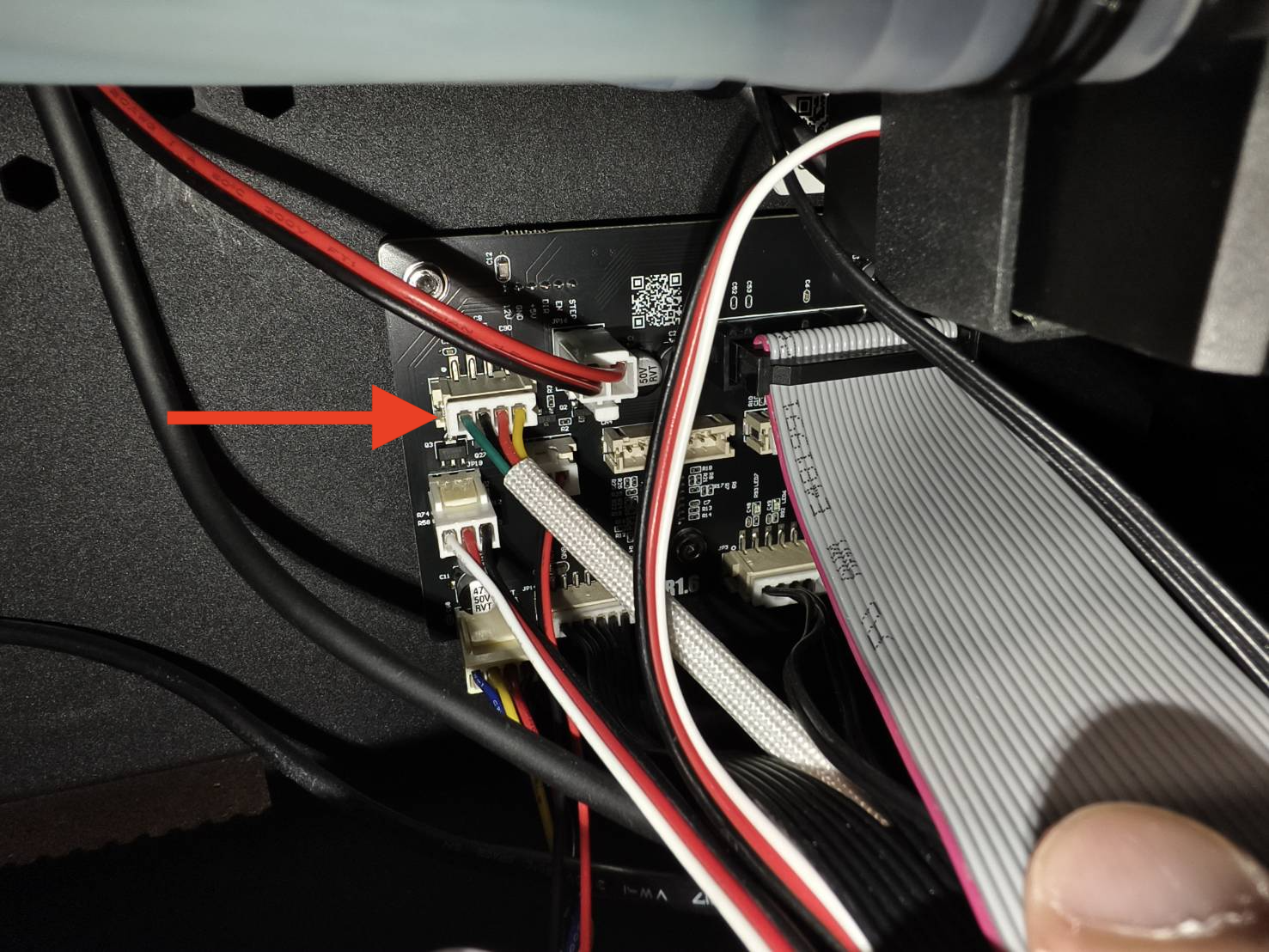

유량 센서의 케이블을 분리하세요.
(보드가 아래 사진과 다른 경우 다음을 참조하세요: 도면 최신 설정을 위해)

5단계

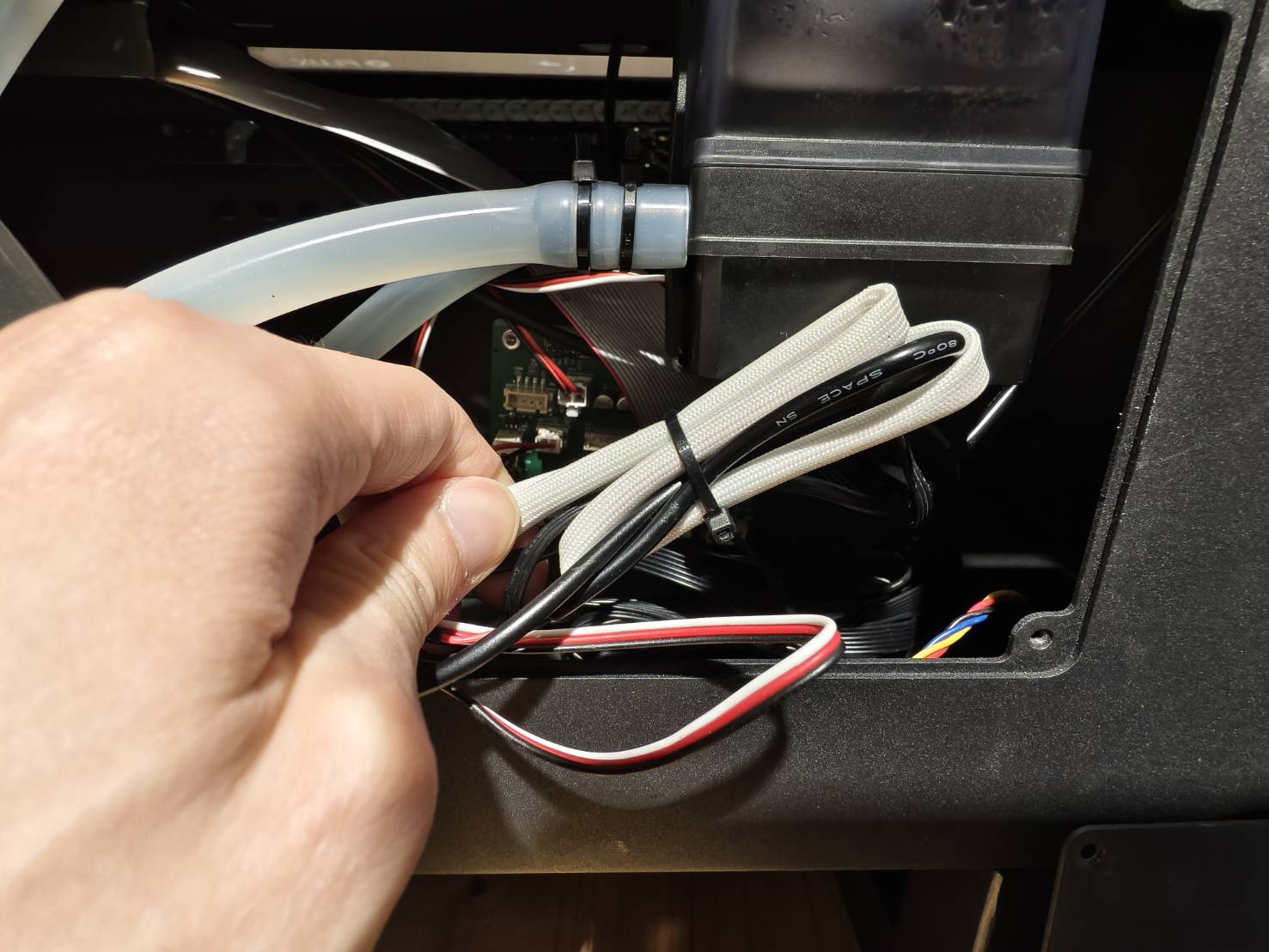

유량계의 케이블이 다른 케이블과 묶여 있다면 케이블 타이를 잘라내세요.
그렇지 않다면 이 단계를 건너뛰세요.

6단계

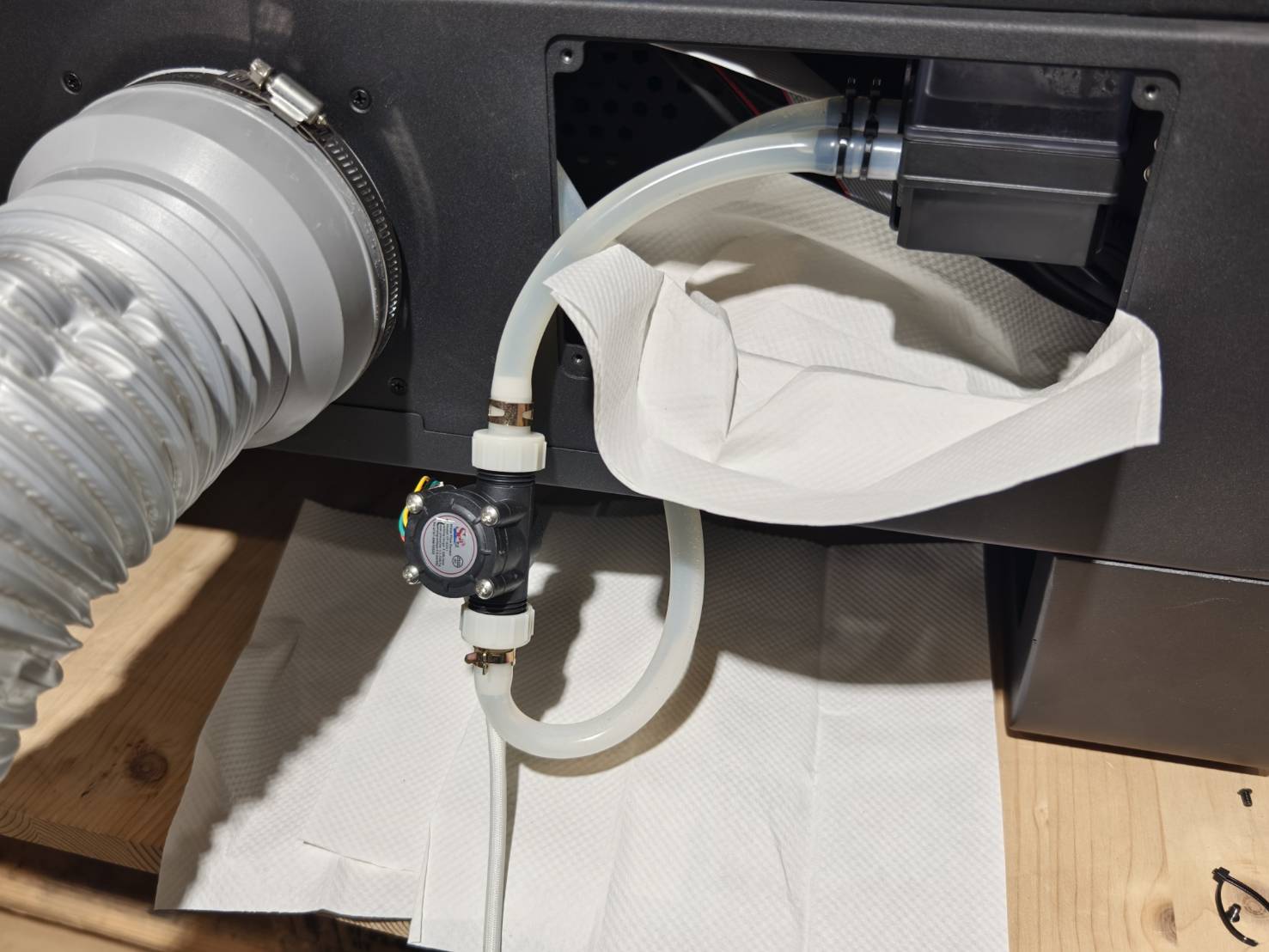

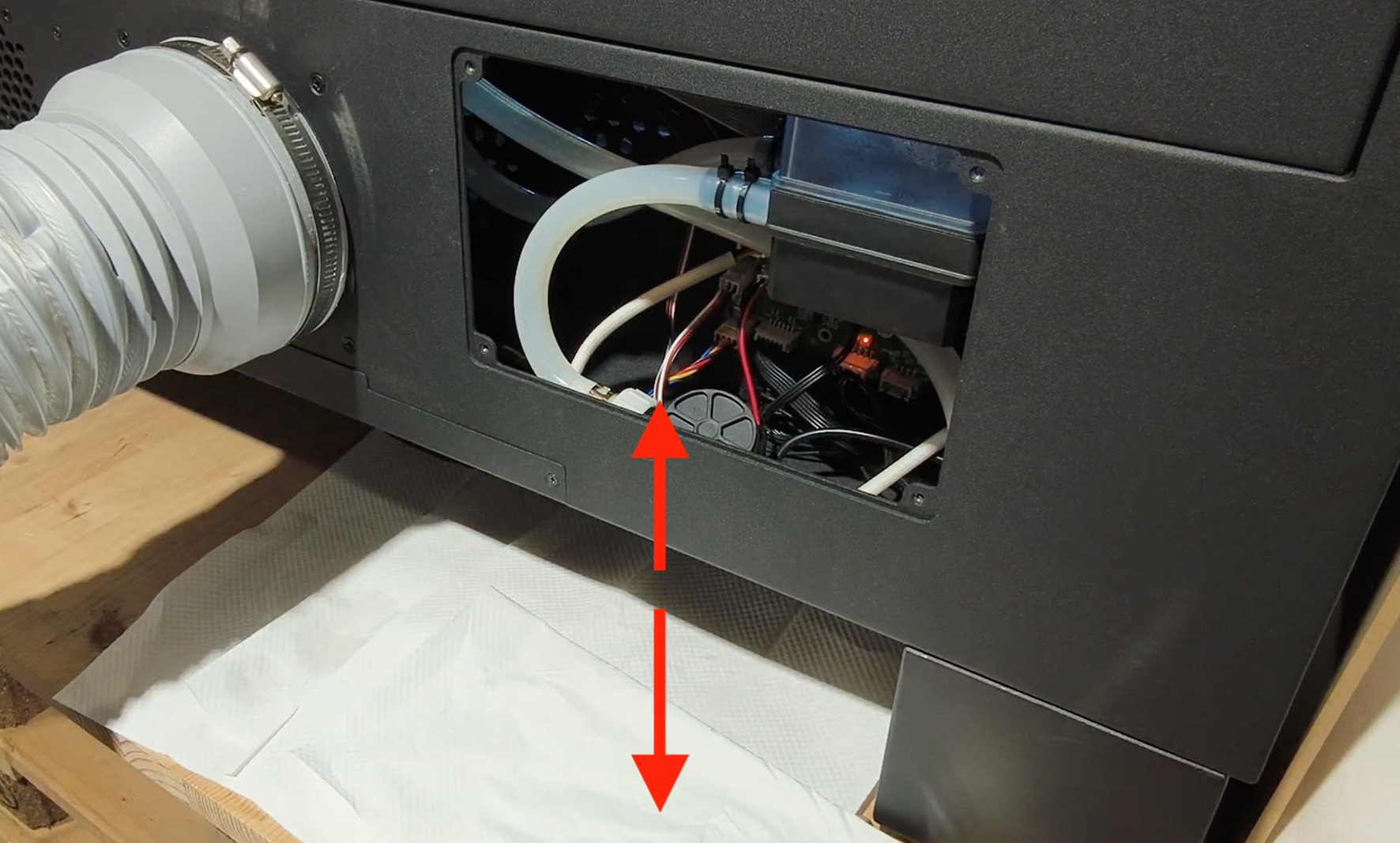

유량 센서 아래와 테이블 위에 천이나 종이 타월을 놓으세요.

7단계

유량 센서 아래에 물 용기를 놓으세요.
금속 클립을 옆으로 밀어 유량 센서에서 두 개의 물 호스를 분리하세요.
(호스를 분리할 때 물이 새니 반드시 물 용기 안에서 작업하세요.)

8단계

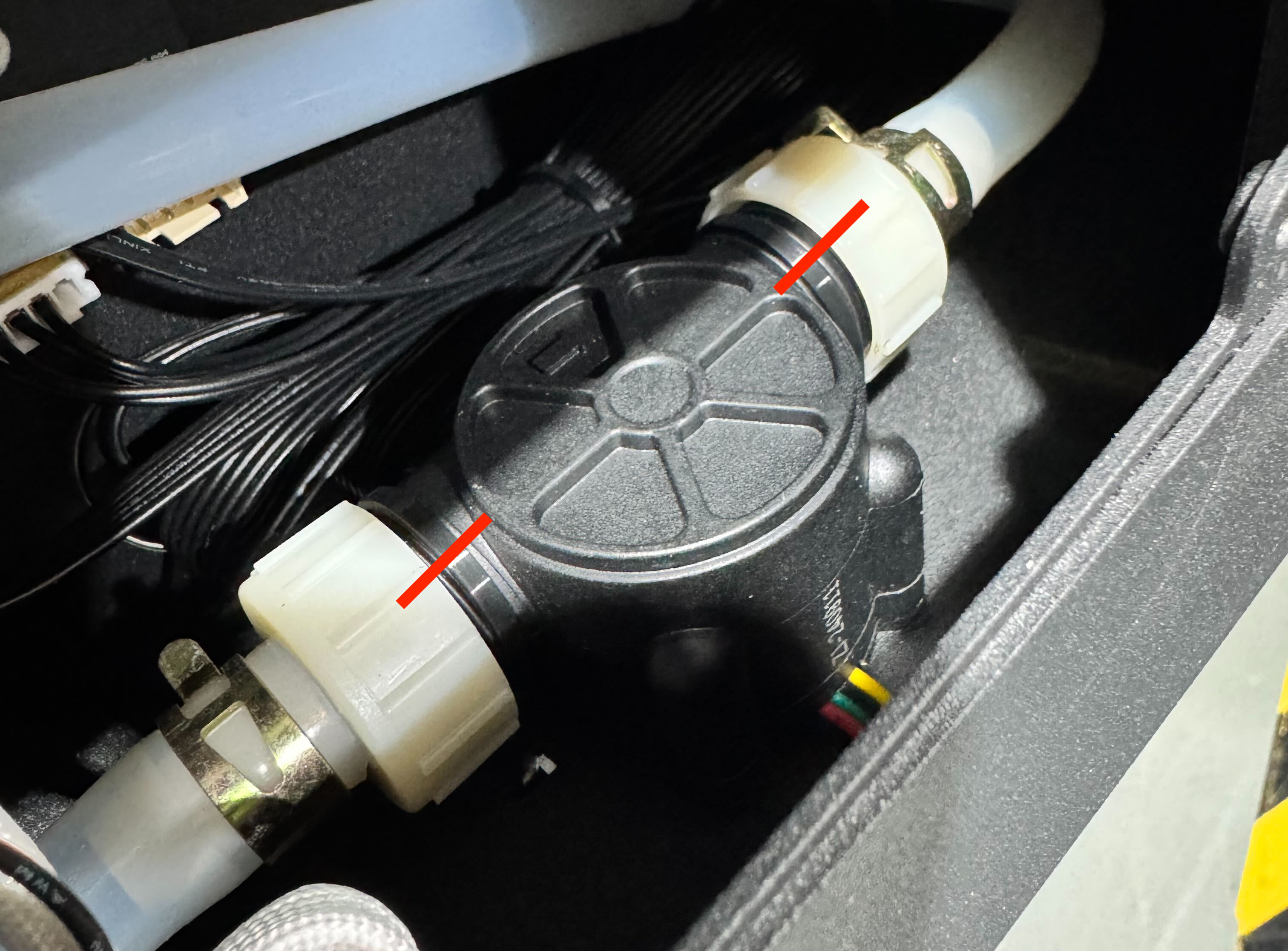

• 유량 센서에서 두 개의 피팅을 제거하세요.

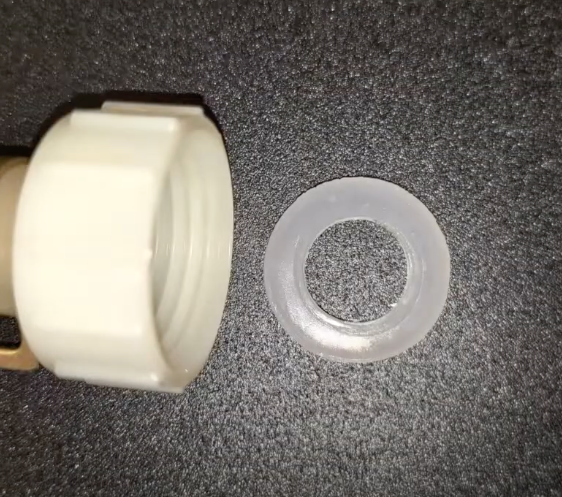

• 피팅 내부에 고무 스페이서가 있습니다. 피팅을 제거할 때 분실하지 않도록 주의하세요.


9단계

새 유량 센서에 피팅을 설치하세요. 고무 스페이서가 내부에 제대로 들어갔는지 확인하세요.

10단계

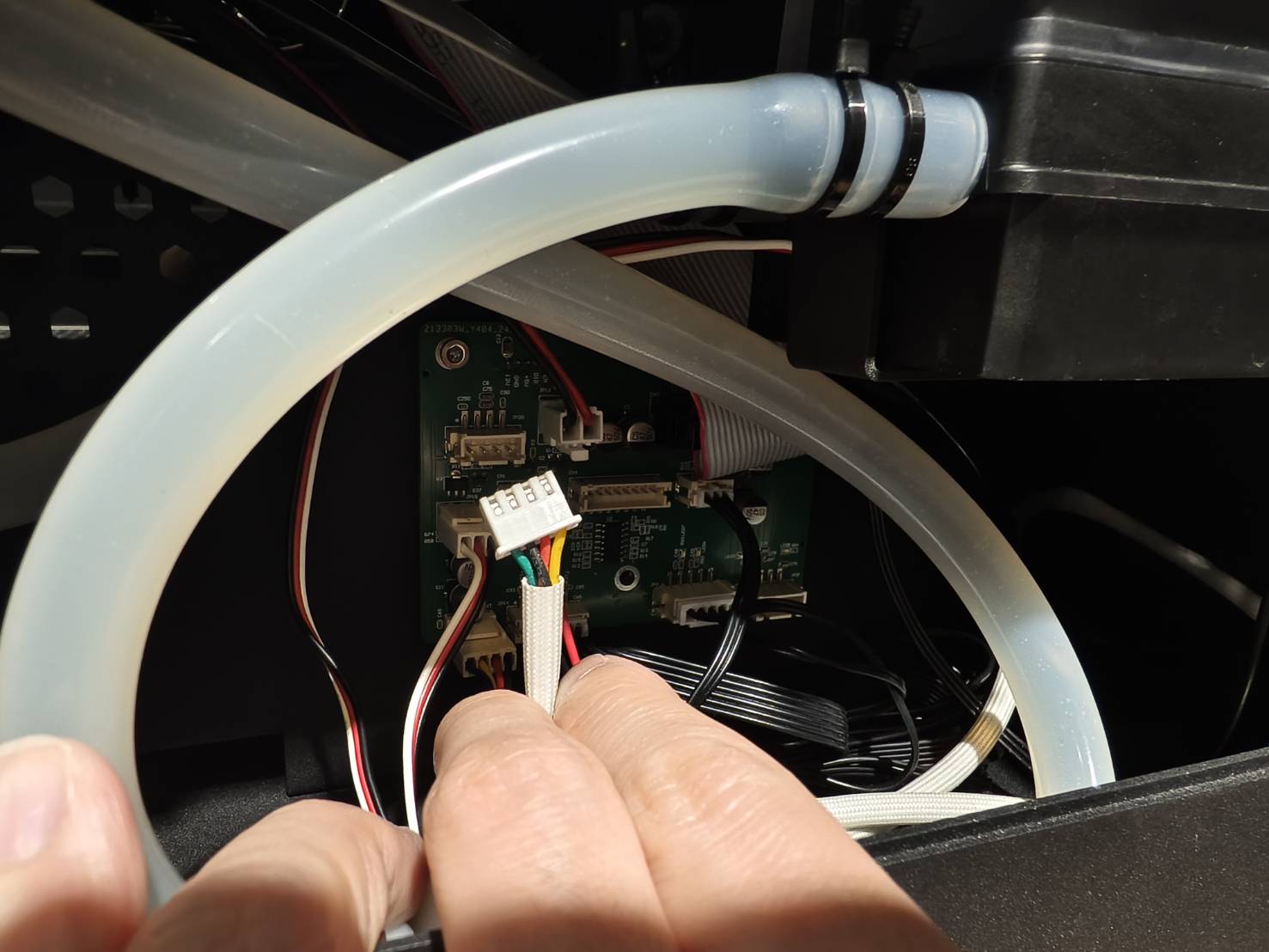

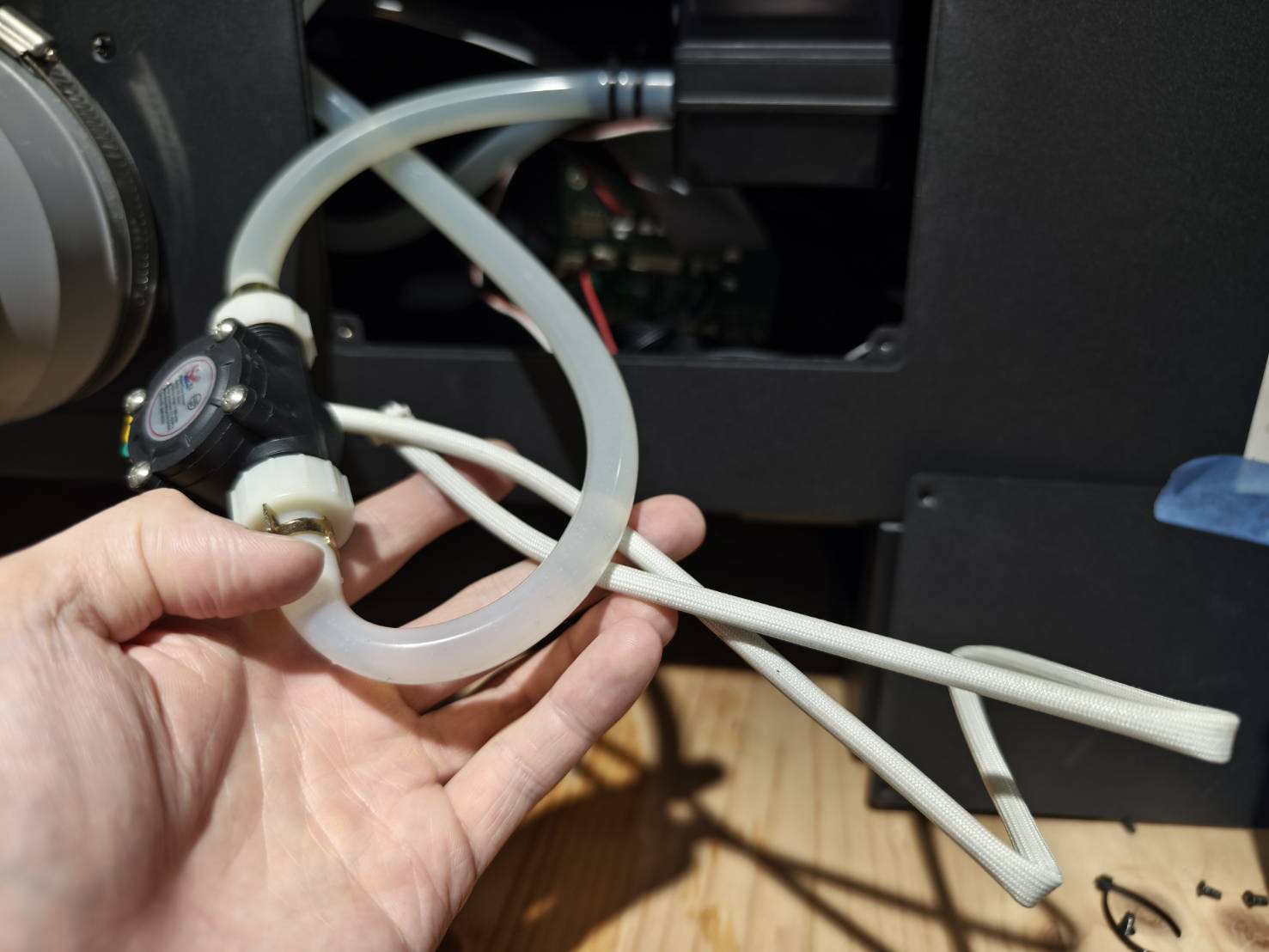

새 유량 센서의 케이블을 연결하고 기기 내부에 설치하세요.

11단계 (선택 사항)

케이블 타이가 있다면 케이블을 정리하여 깔끔하게 묶을 수 있습니다.
케이블 타이가 없다면 이 단계를 생략해도 됩니다.

12단계

아래 안내를 참조하여 물을 채우세요.
냉각수 교체

13단계

• 유량 속도 테스트를 실행하여 값이 정상인지 확인하세요. 정상 값은 3L/분 이상입니다.
  (기기 패널 > 기기 > 하드웨어 설정 > 유량 속도 테스트)




• 값이 3L/분 미만인 경우 아래 안내를 참조하여 문제를 해결하세요.
  #900 냉각기 꺼짐/냉각 시스템 오류

14단계 (선택 사항)

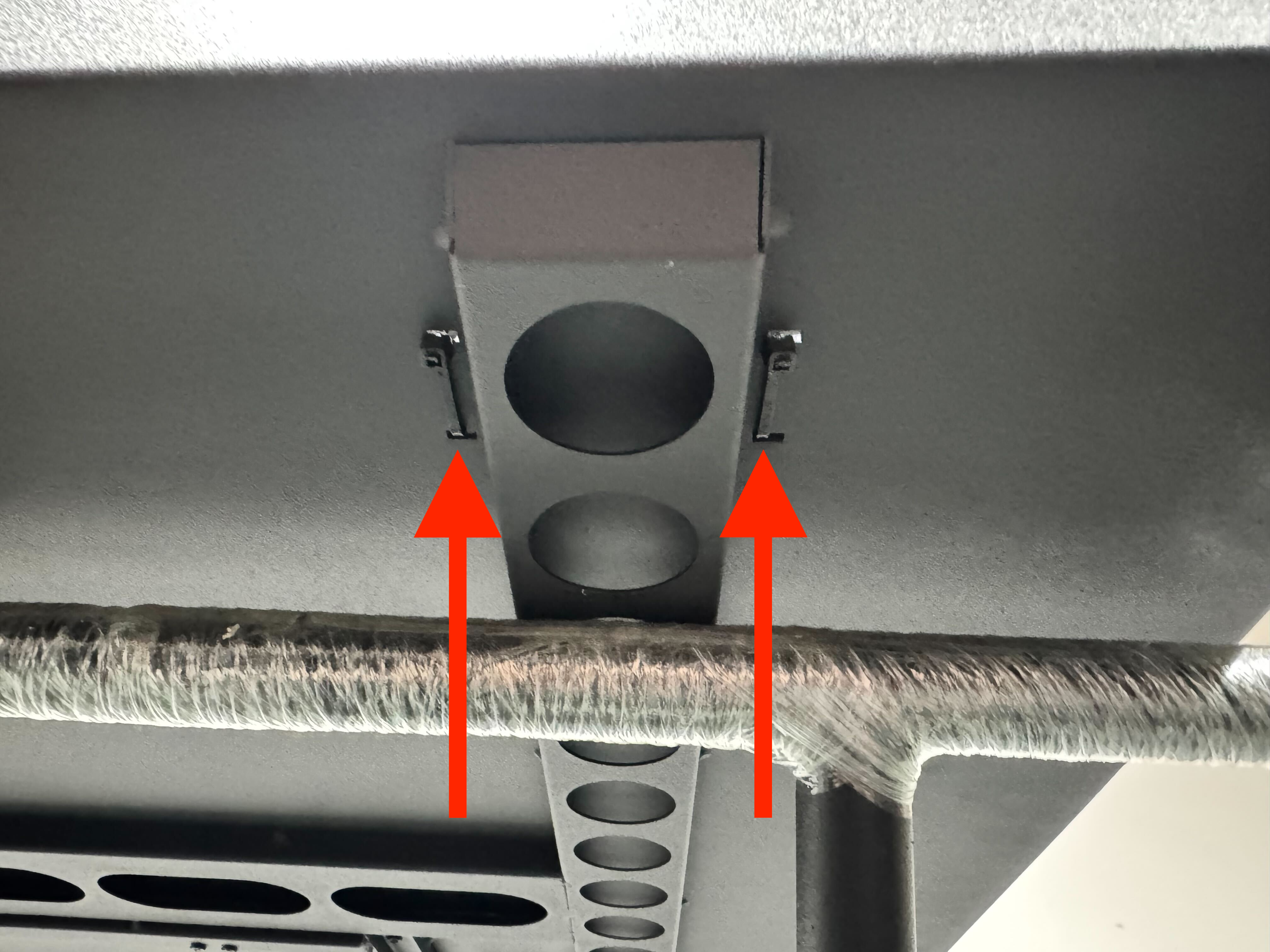

케이블 타이가 있는 경우 유량 센서를 고정할 수 있습니다.
타이는 기기 하단을 통과하게 됩니다.
케이블 타이가 없다면 이 단계를 생략해도 됩니다.

15단계

플레이트를 재설치합니다.
