Beambox II - 레이저 튜브 교체

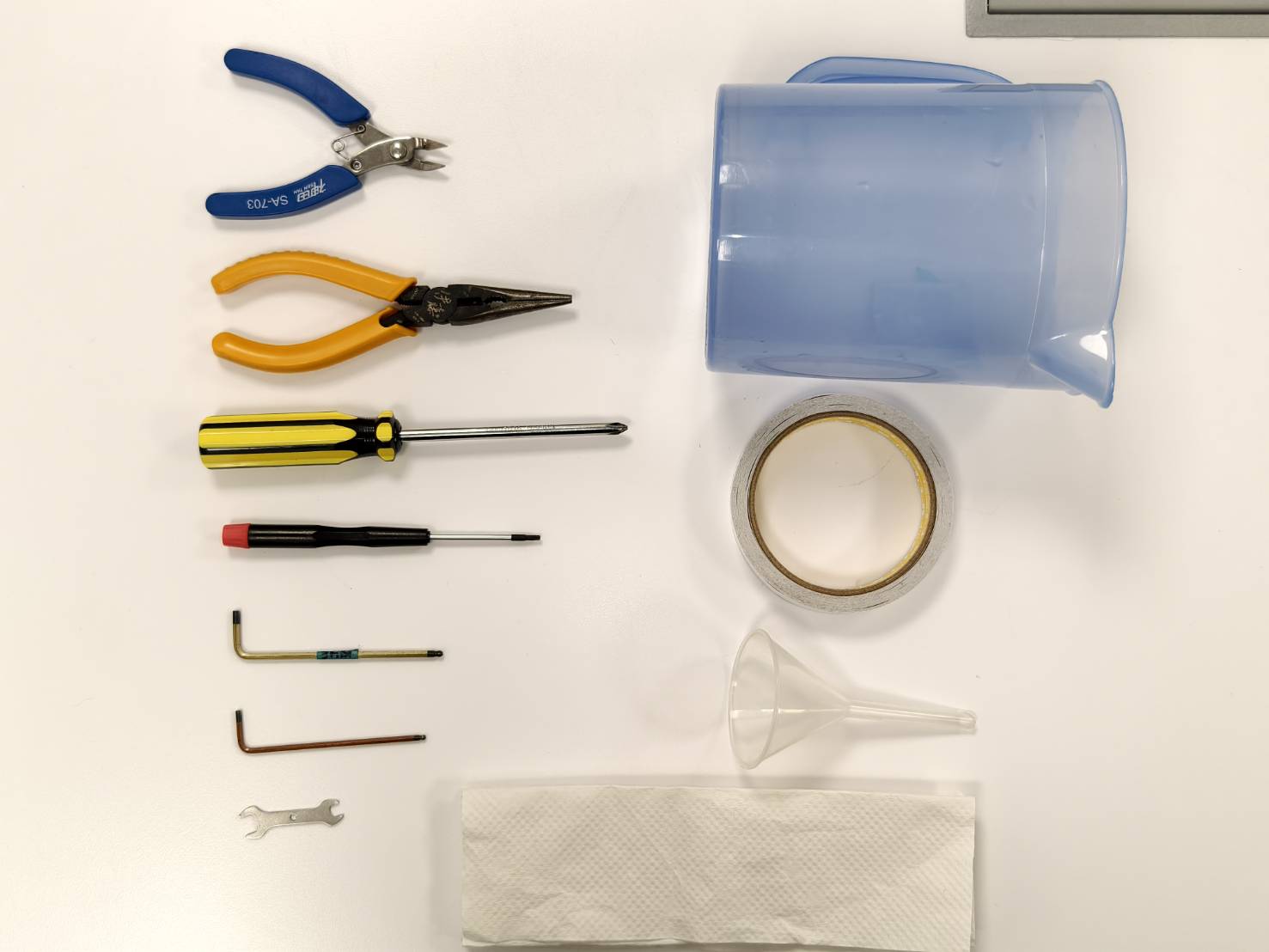

공구

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

드라이버를 사용하여 기기 후면의 나사를 풀고 후면 커버를 열어주세요.

3단계

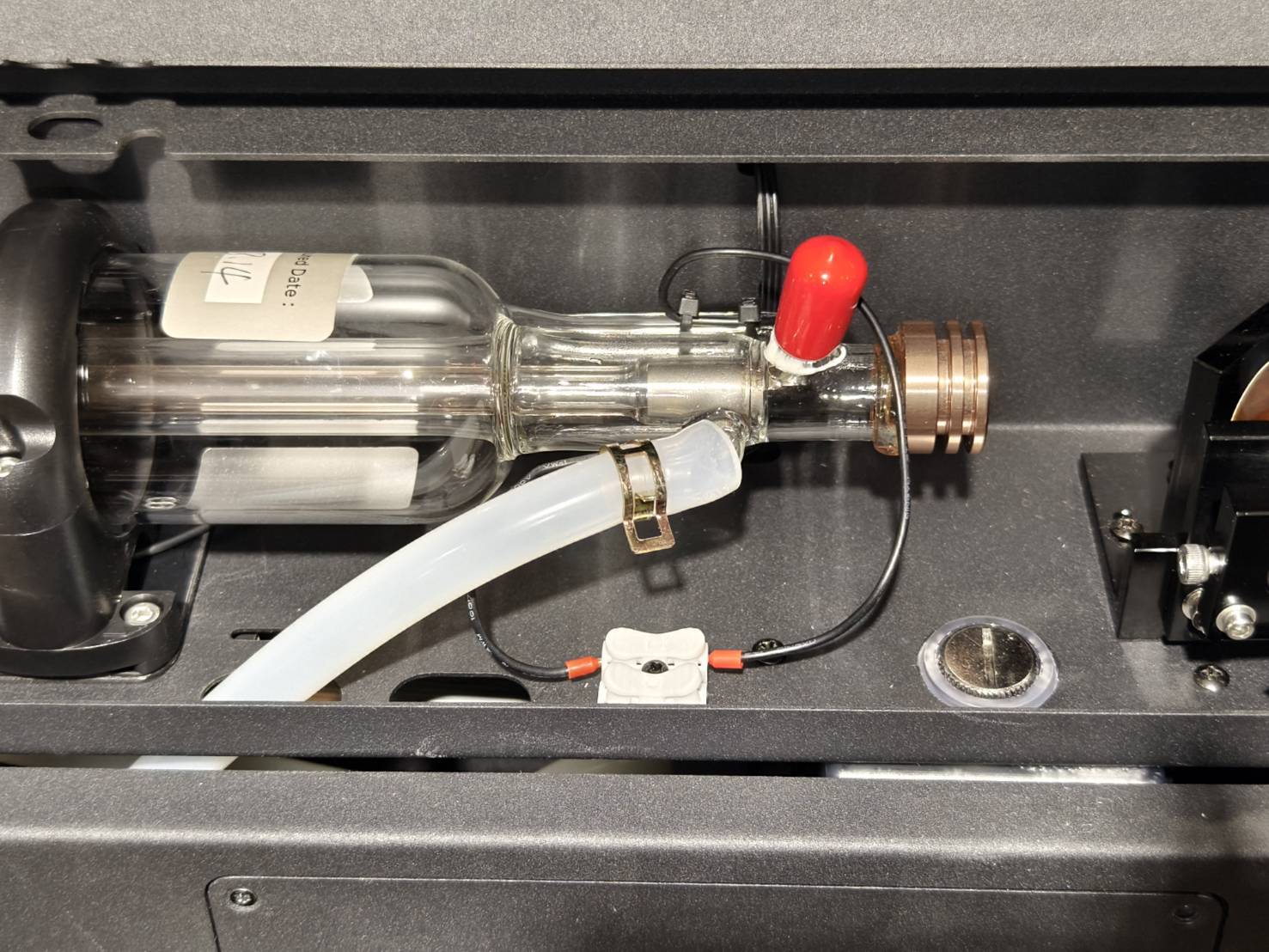

레이저 튜브의 접지선을 분리하세요.

4단계

• 레이저 튜브와 레이저 전원 공급 장치의 케이블을 분리하세요.

5단계

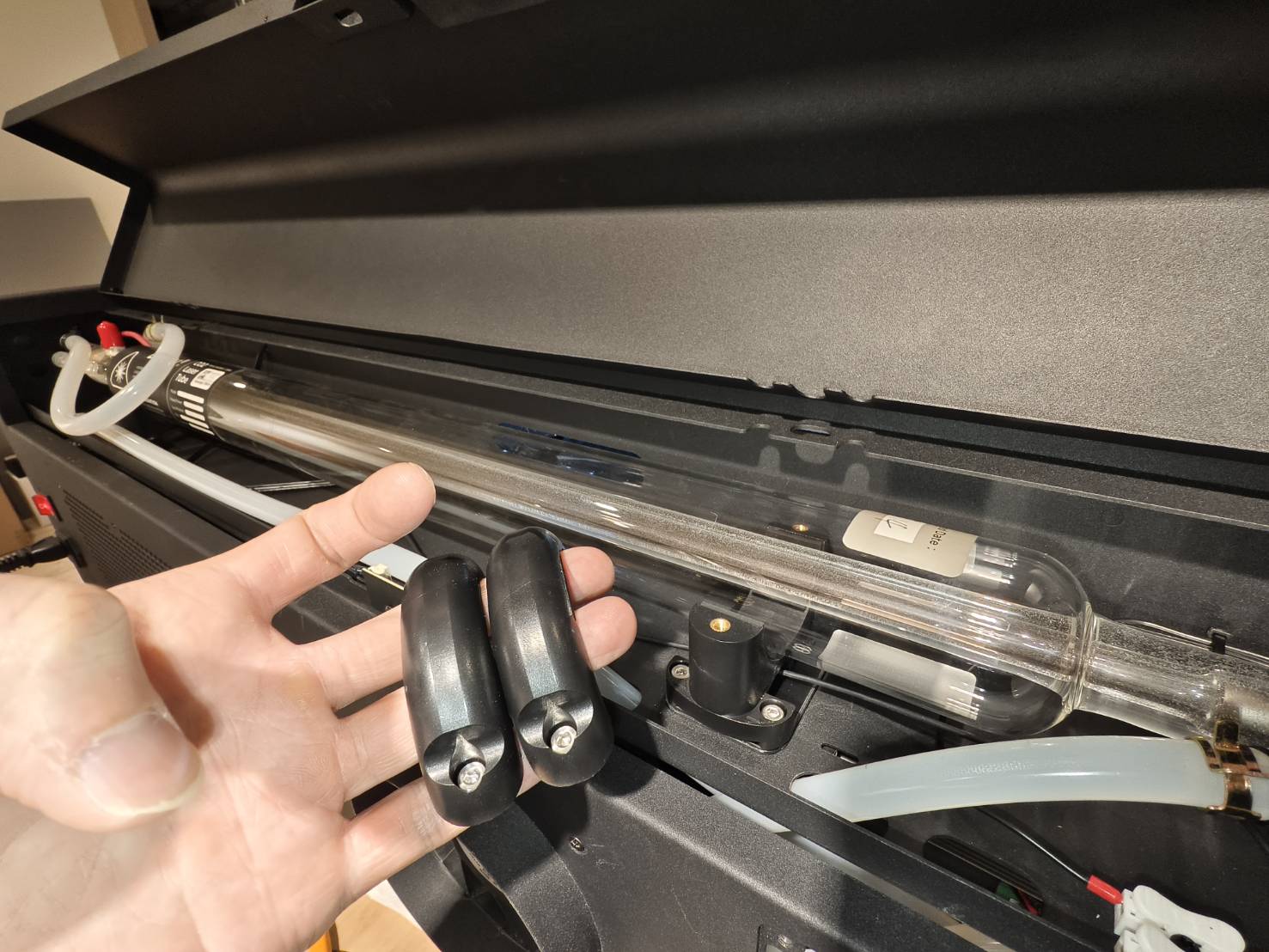

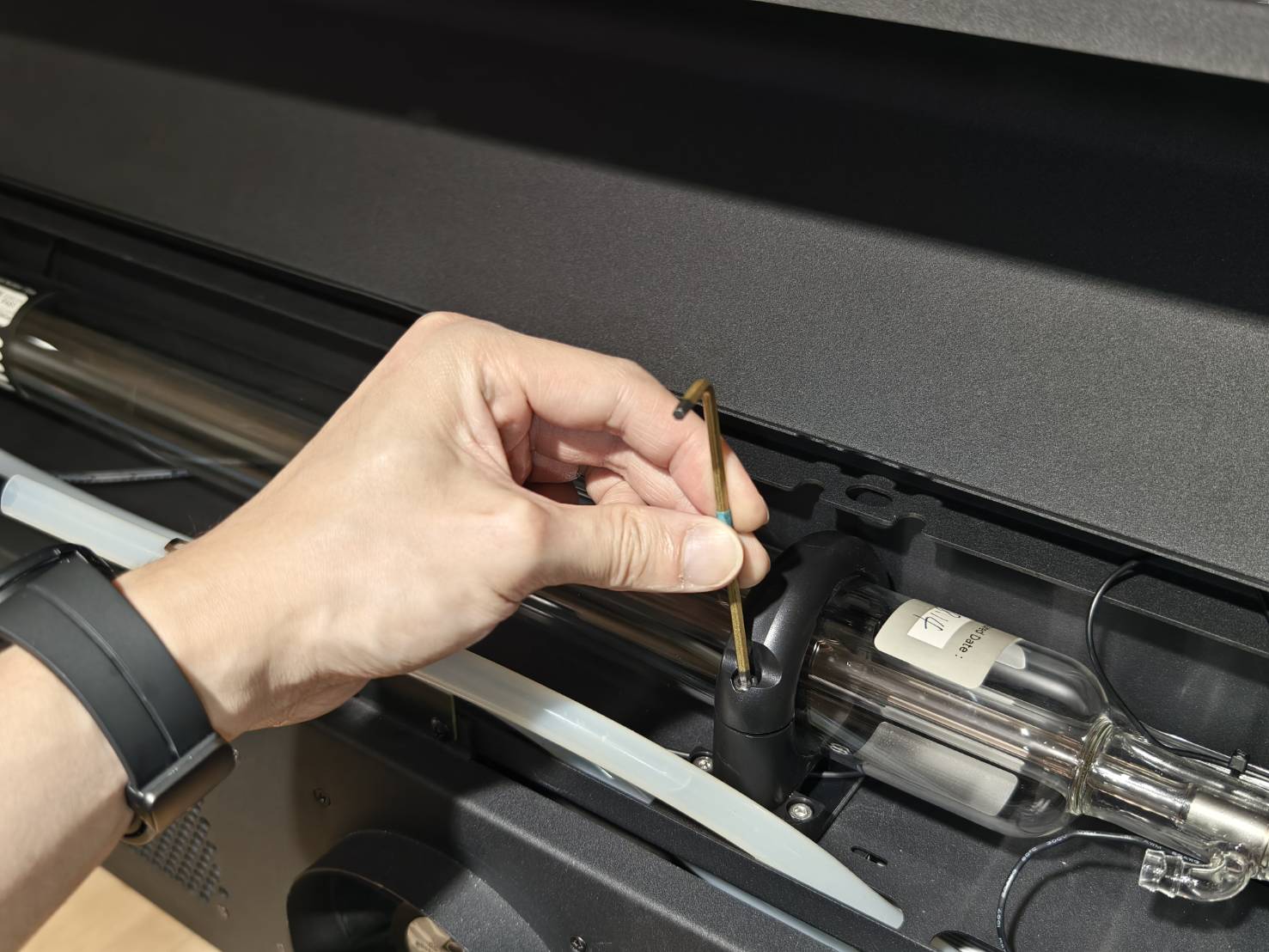

레이저 튜브 홀더를 제거하세요. (3mm 육각 나사 4개)

6단계

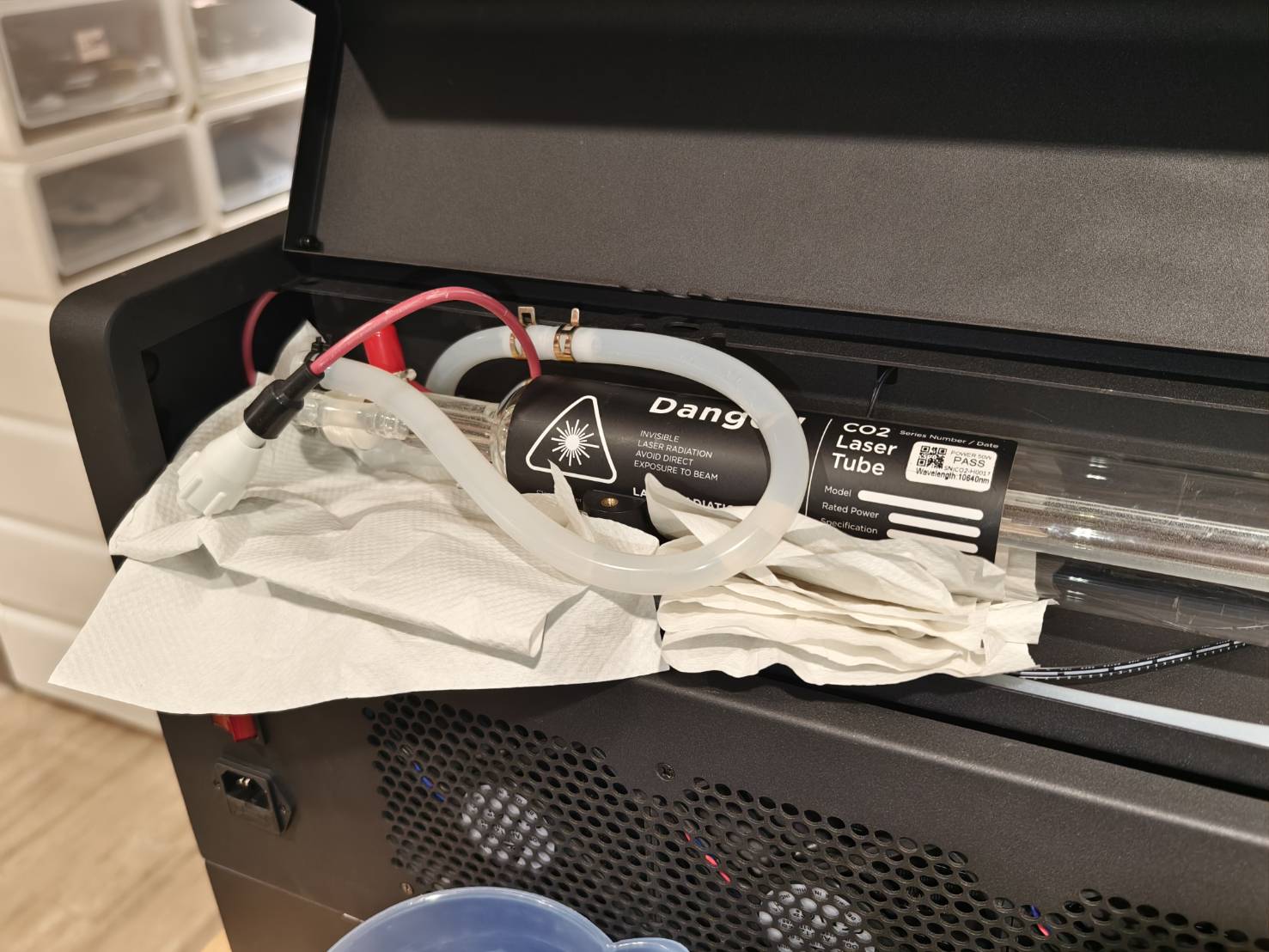

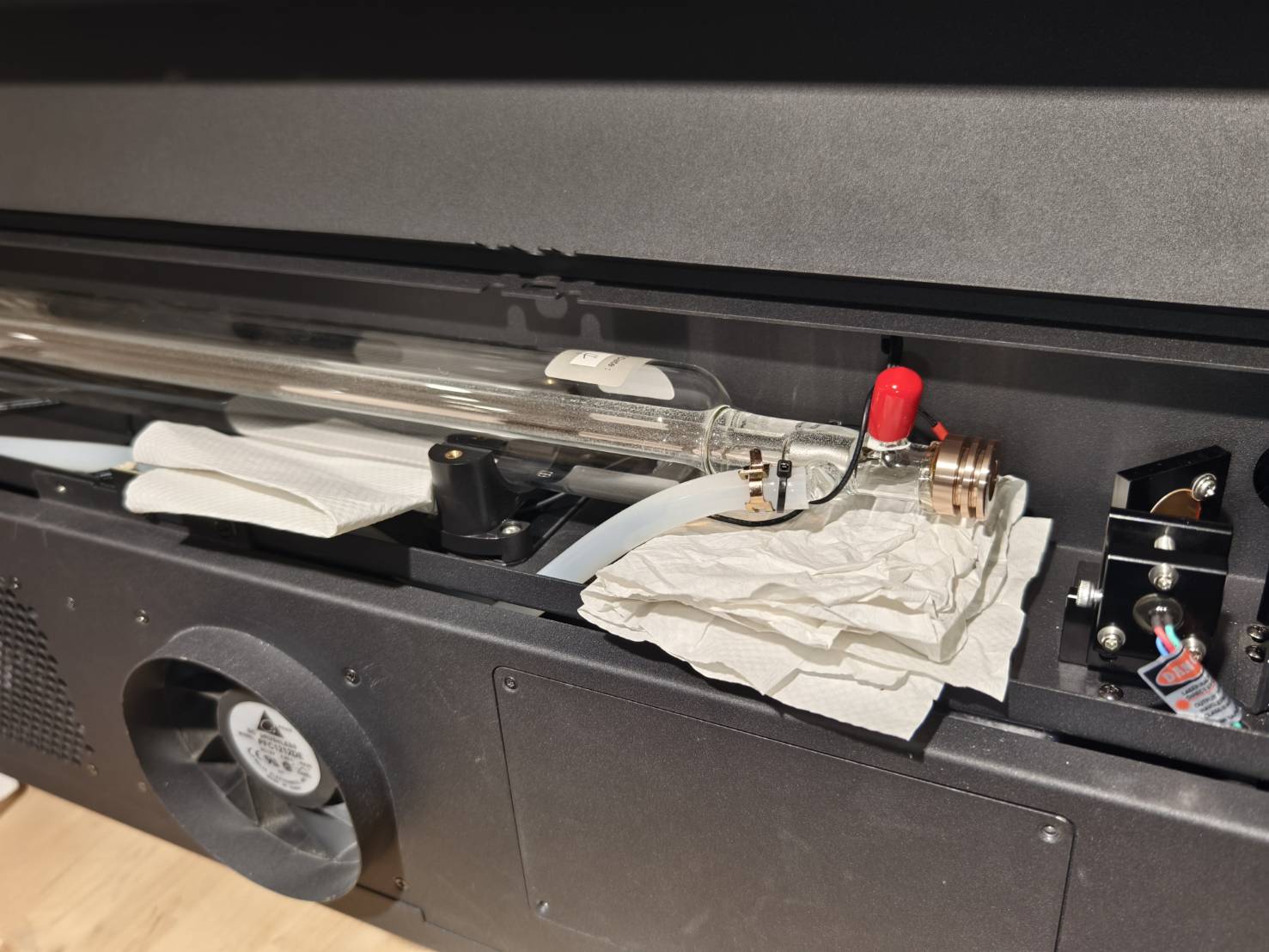

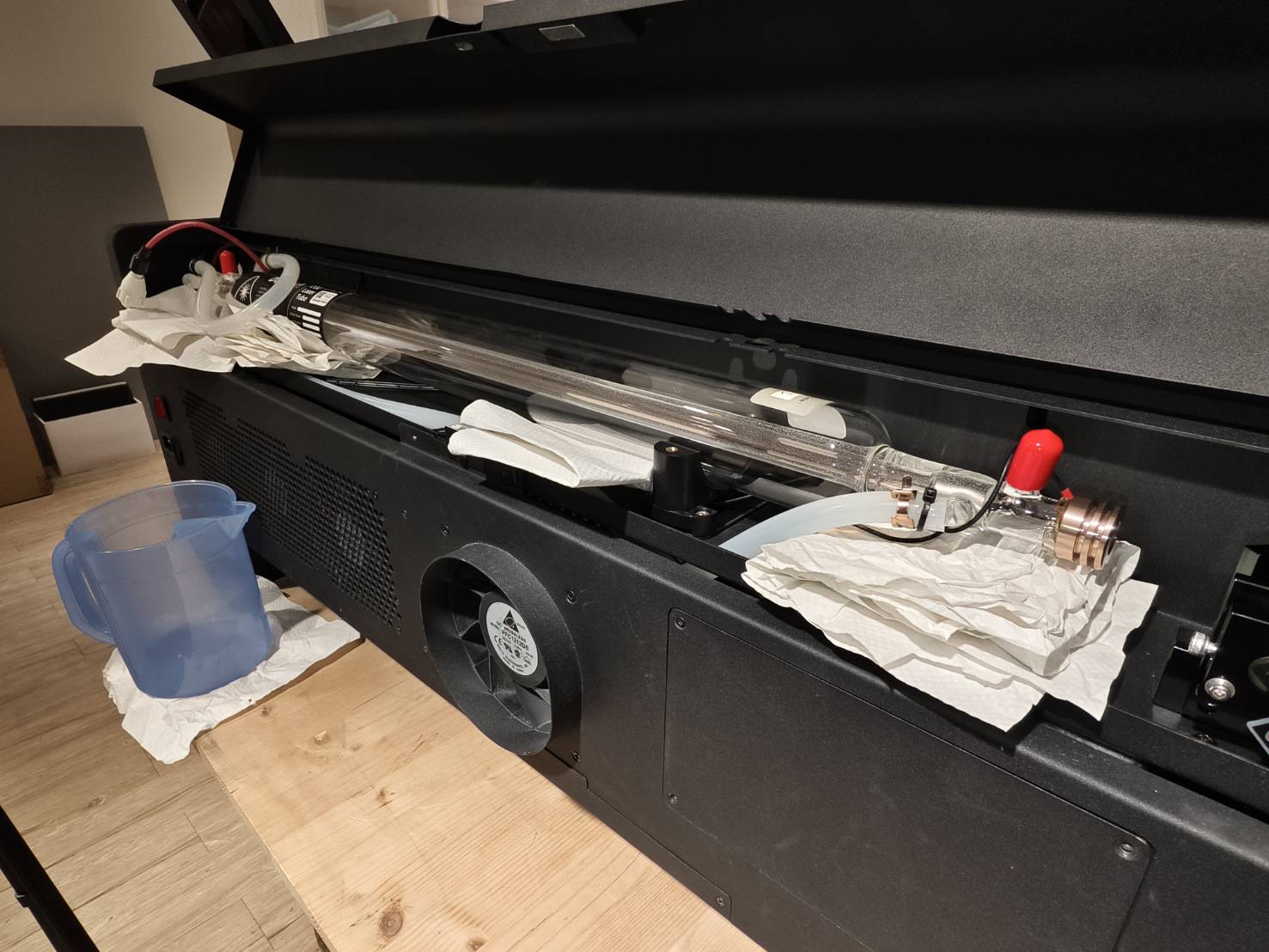

레이저 튜브 양쪽의 물 호스 근처와 테이블 위에 천이나 종이 타월을 놓으세요.

7단계

레이저 튜브 왼쪽에 연결된 물 호스를 분리하세요.
분리 후 물이 새어 나오므로 물을 받을 용기를 준비하세요.

8단계

레이저 튜브 내부의 물을 배출하고 기기에서 레이저 튜브를 제거하세요.

• 튜브 반대쪽의 물 호스에서 호스 클립을 제거하고 케이블 타이를 절단하십시오.
• 튜브를 들어올리고 천천히 물 호스를 분리하십시오. 물은 튜브의 반대쪽으로 배출됩니다.
• 왼쪽의 물 호스가 용기 안에 있는지 확인하십시오.

9단계

기존 레이저 튜브에서 물 호스를 분리하십시오.

10단계

새 레이저 튜브에 물 호스를 연결하십시오.
흰색 커넥터가 있는 올바른 쪽에 연결했는지 확인하십시오.
아래 동영상을 참조하십시오.

11단계

새 레이저 튜브를 설치합니다.

• 흰색 커넥터는 왼쪽에 위치합니다.

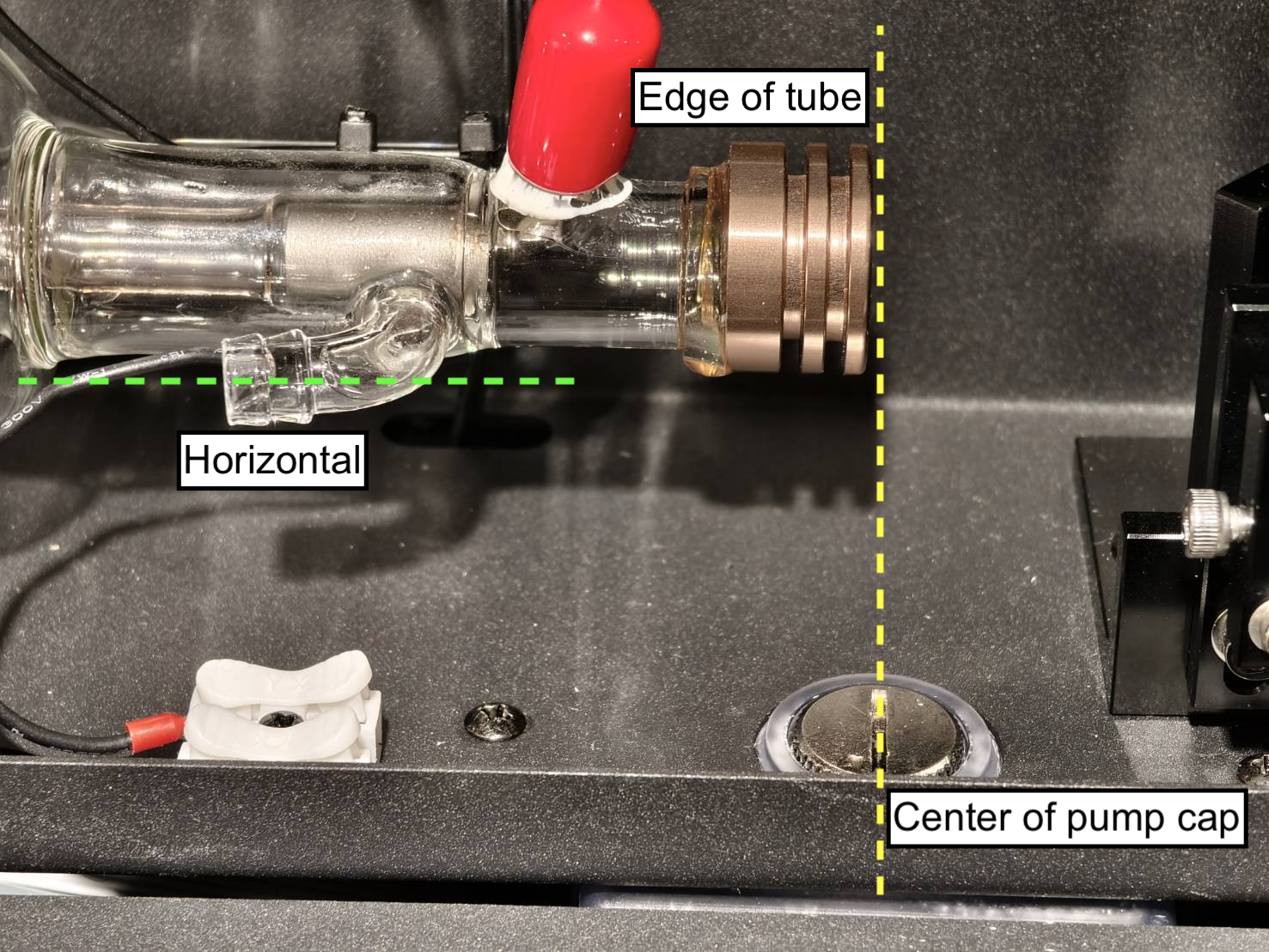

• 권장되는 튜브 위치는 튜브의 오른쪽 끝이 워터 펌프 캡의 중앙에 오도록 하는 것입니다.
• 튜브의 물 주입구가 수평인지 확인하십시오.

12단계

레이저 튜브 홀더를 재설치합니다.

13단계

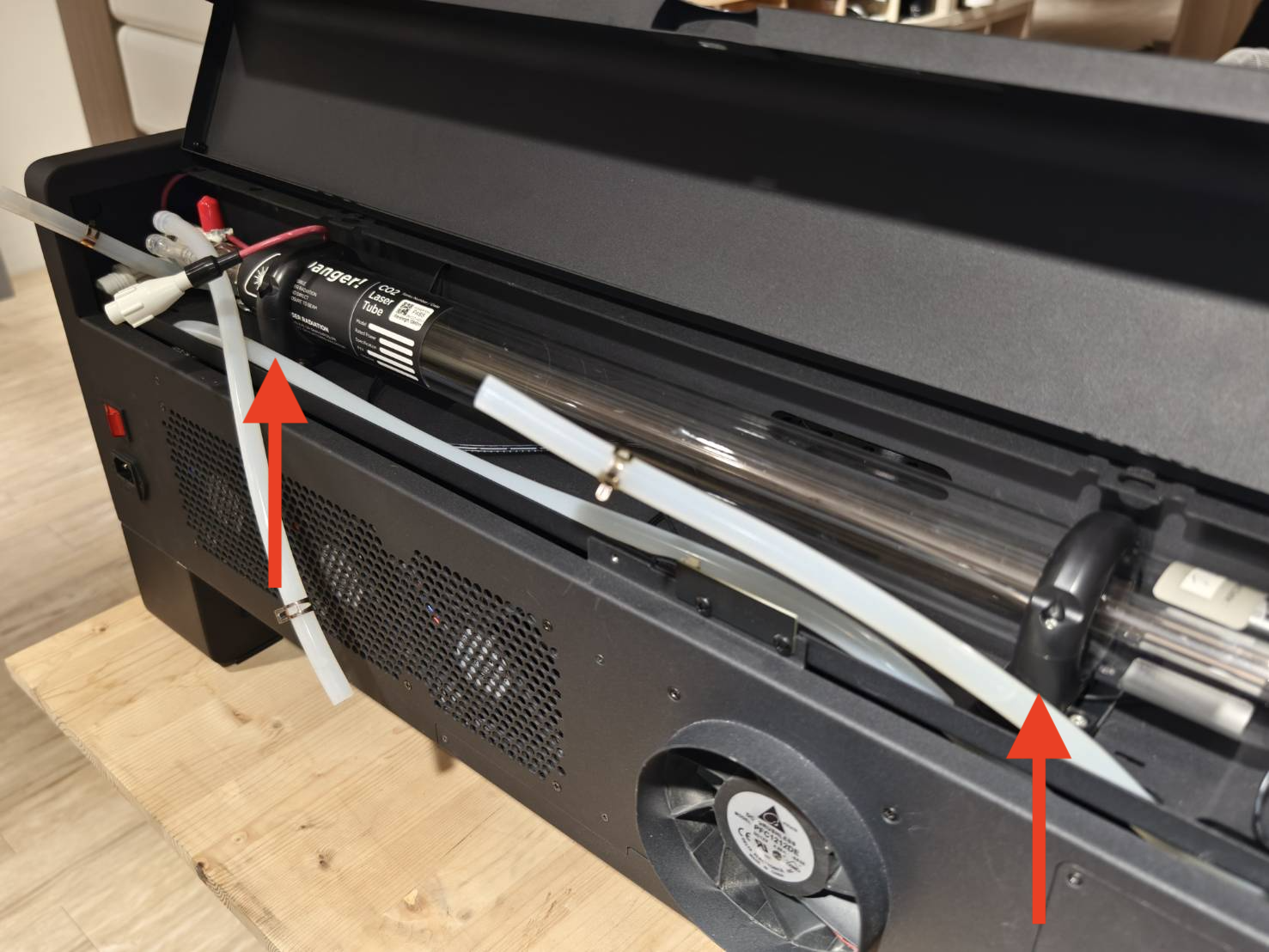

튜브의 오른쪽(저압 측)에서 물 호스를 튜브에 연결합니다.

14단계

튜브의 왼쪽(고압 측)에서 물 호스를 서로 연결합니다.

15단계

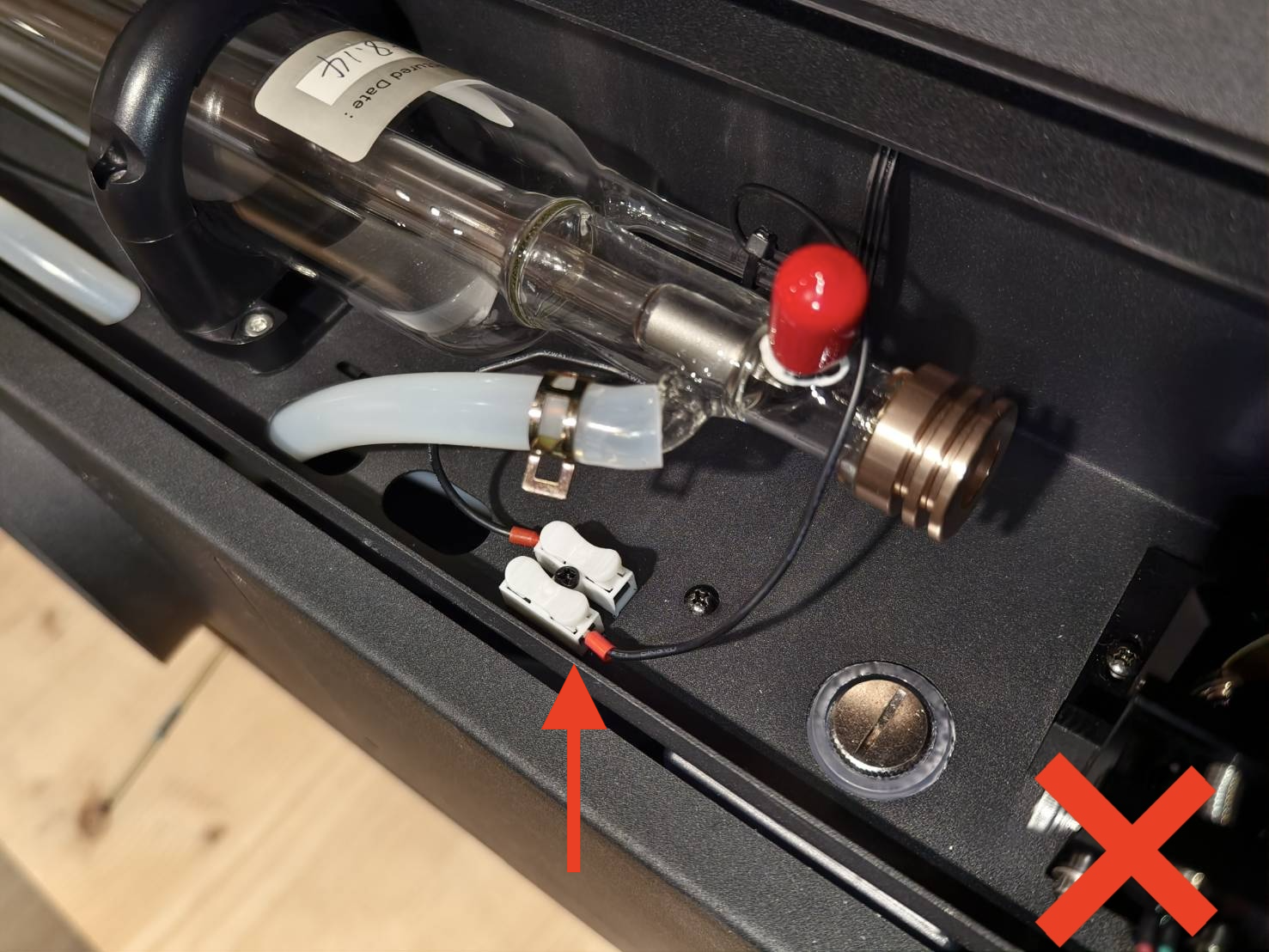

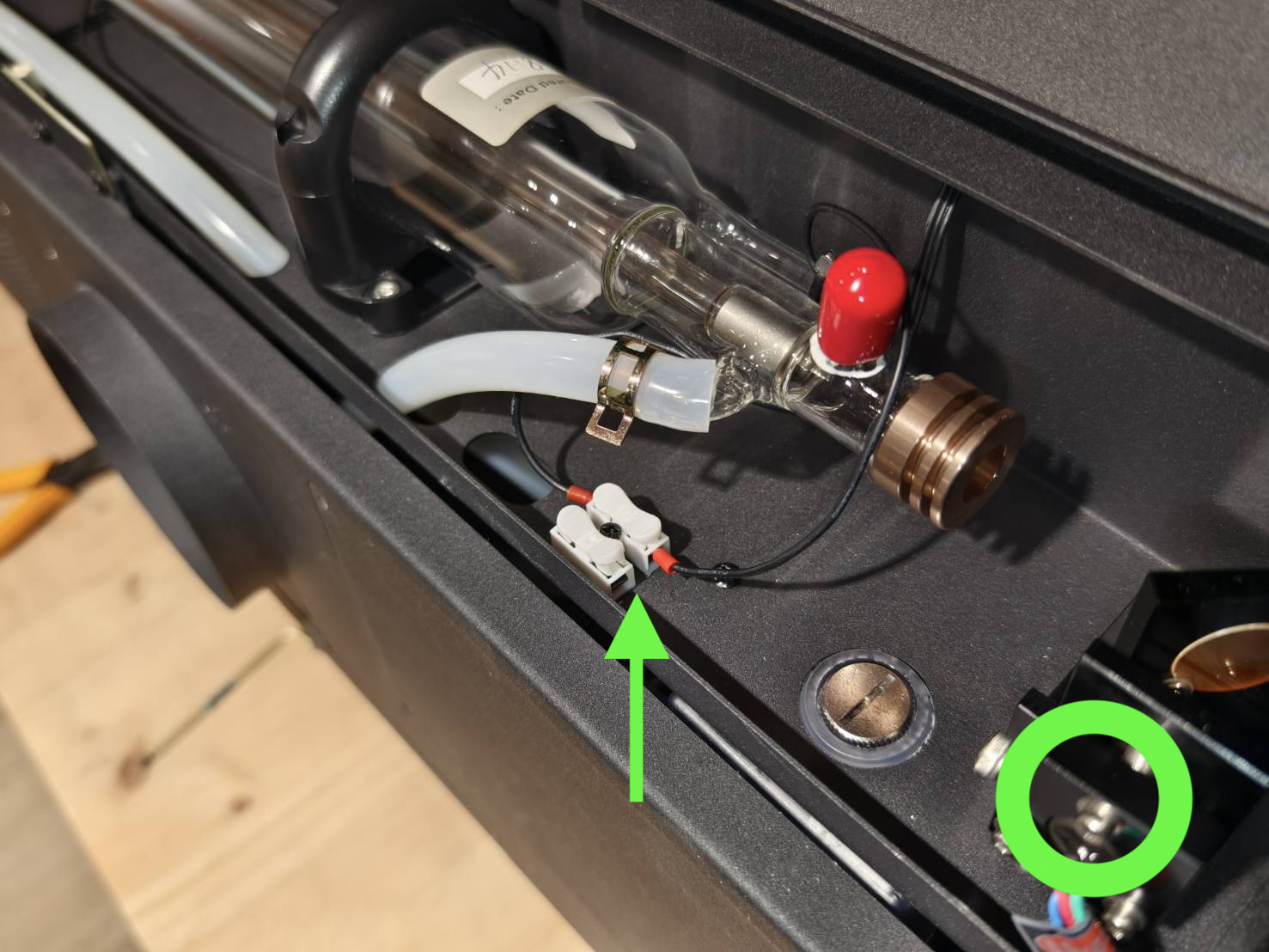

레이저 튜브의 접지선을 단자에 연결하세요.
두 접지선이 같은 쪽에 있는지 확인하세요.

16단계

레이저 튜브와 레이저 전원 공급 장치의 케이블을 연결하세요.
연결 후, 왼쪽 모서리의 구멍에 흰색 커넥터를 넣고 기기 내부로 물 호스를 밀어 넣어 길이를 줄여 최대한 깔끔하게 정리하세요. 자세한 내용은 영상을 참조하세요.

17단계

기기를 켜고 물을 채우세요. 물 채우기에 대한 자세한 내용은 아래 안내를 참조하세요.
냉각수 교체

18단계

• 유량 테스트를 수행하여 값이 정상인지 확인하세요. 정상 값은 3L/분 이상입니다.
  (기기 패널 > 기기 > 하드웨어 설정 > 유량 테스트)




• 값이 3L/분 미만인 경우 아래 안내를 참조하여 문제를 해결하세요.
  #900 냉각기 꺼짐/냉각 시스템 오류

19단계

레이저 튜브 교체 작업이 완료되었습니다. 그러나 새 레이저 튜브의 위치가 이전과 다르기 때문에 광학 경로가 어긋났을 수 있습니다.
따라서 기기를 사용하기 전에 광학 경로 조정을 수행하세요.
광학 경로 조정

20단계

후면 덮개를 닫고 나사로 고정하세요.
