Beambox II - 플로터 보드 교체

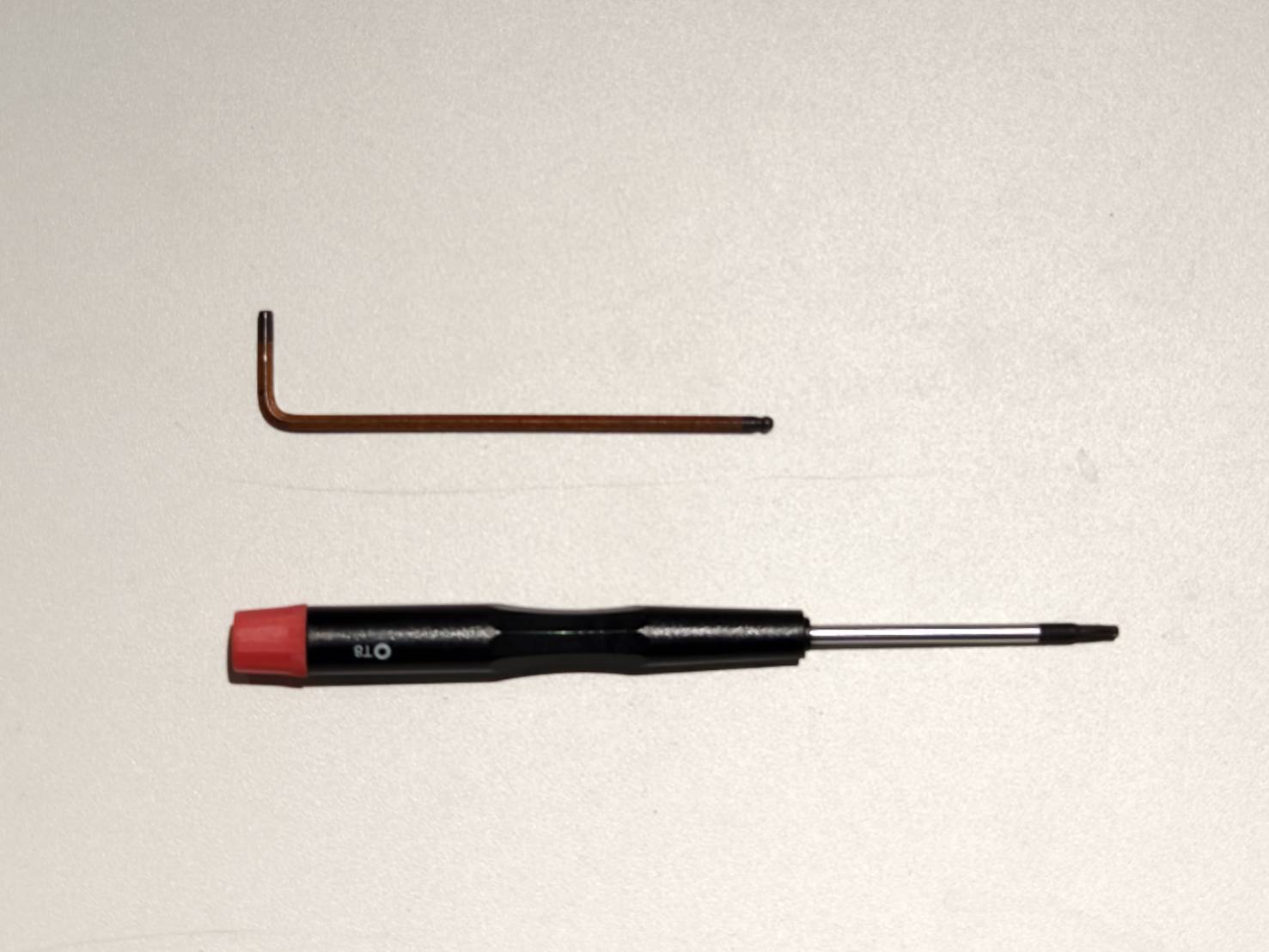

도구

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

로터리 장치용 소켓이 비어 있는지 확인하세요.

3단계

톡스 드라이버를 사용하여 워터 펌프 커버를 열고 플로터 보드를 찾으세요.
(보드는 검은색 또는 녹색일 수 있습니다.)

4단계

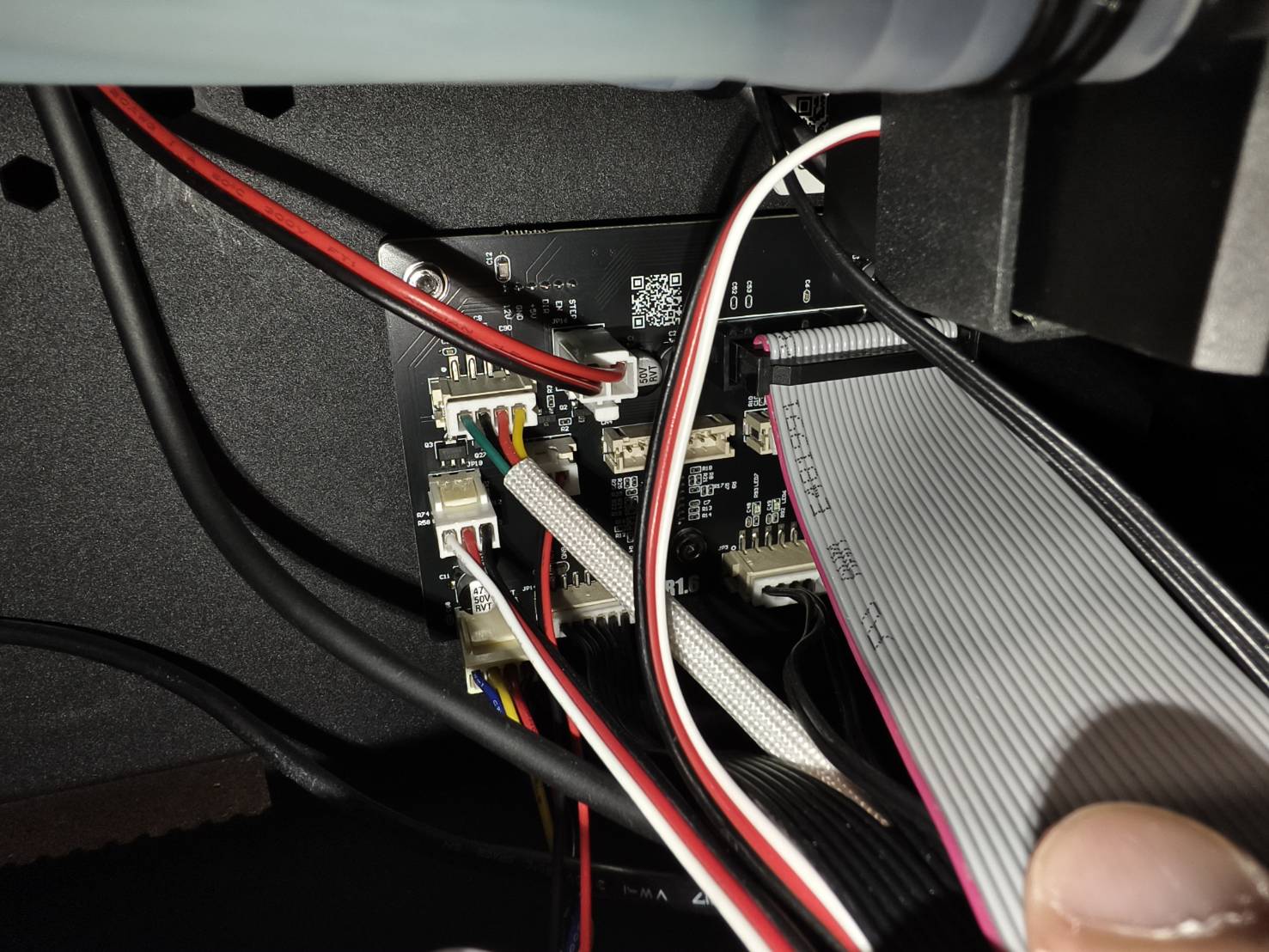

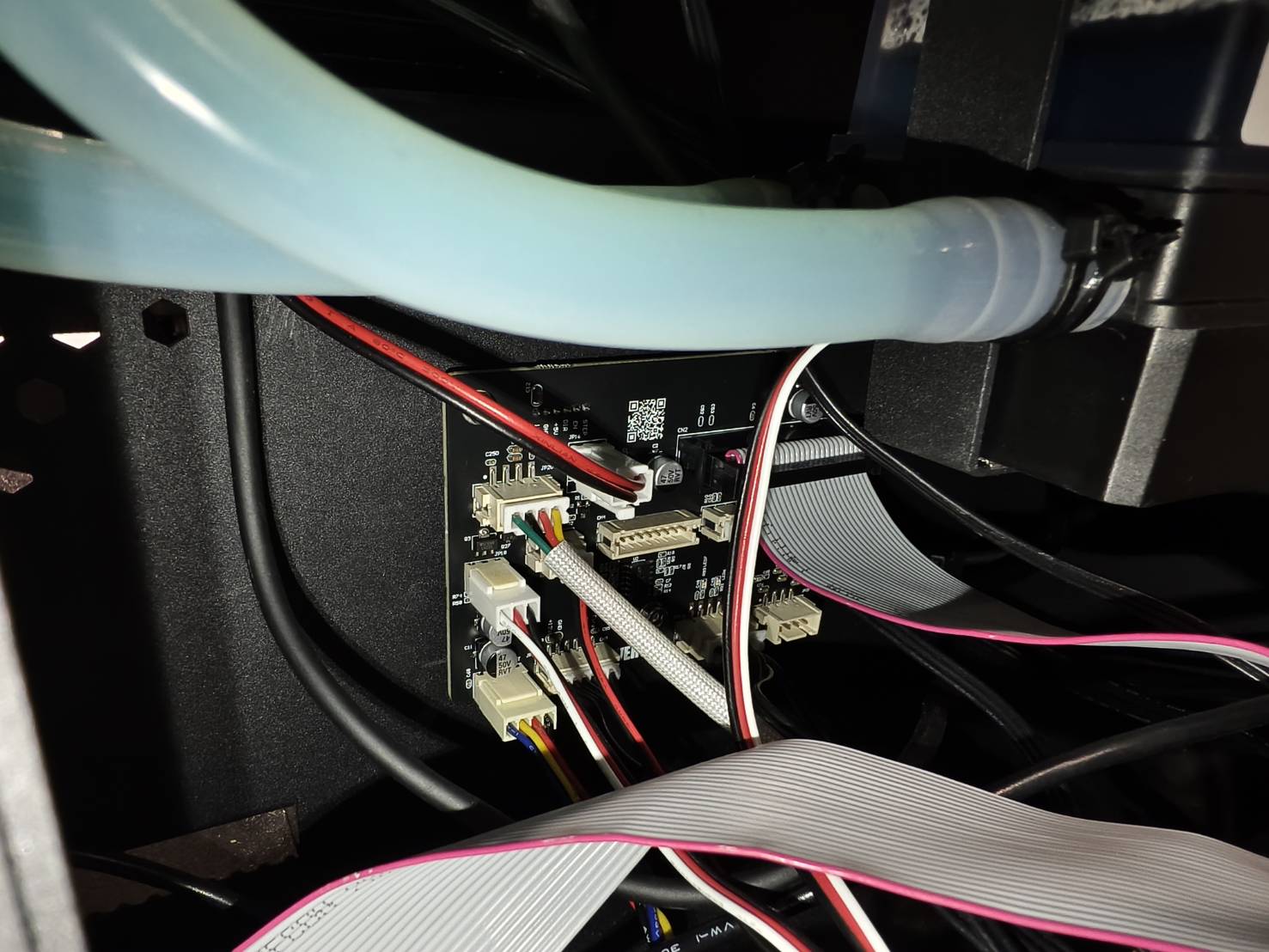

전체 플로터 보드 설정의 사진을 촬영하세요.
이는 새 보드 설치 시 모든 케이블의 연결 위치를 잊지 않기 위함입니다.
(케이블 연결 위치를 잊은 경우, 최신 설정에 대한 도면 을 참조하세요. 보드 버전이 다를 수 있으므로 아래 사진을 사용하지 마세요.)

5단계

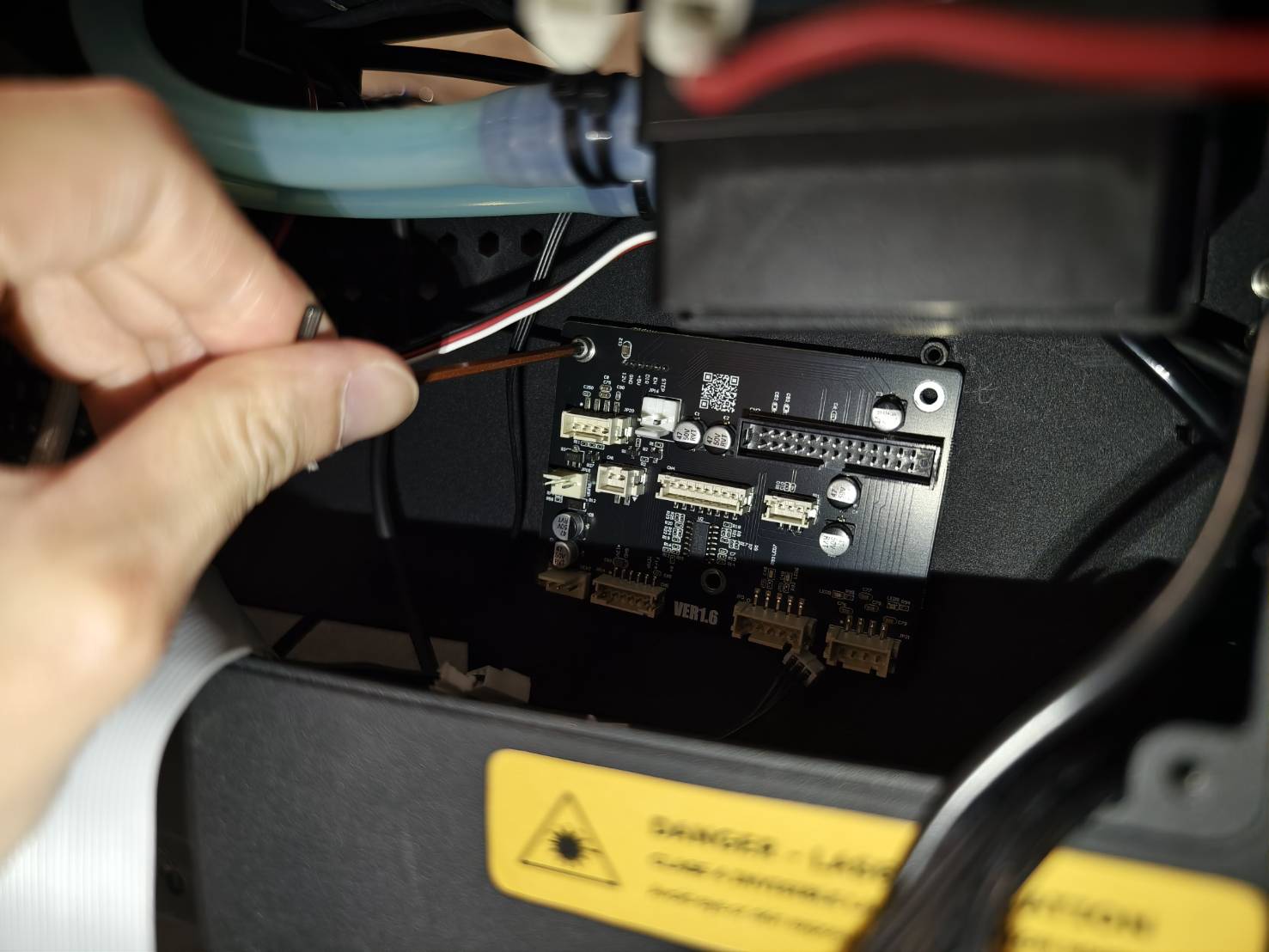

보드의 모든 케이블을 분리하세요.

5단계

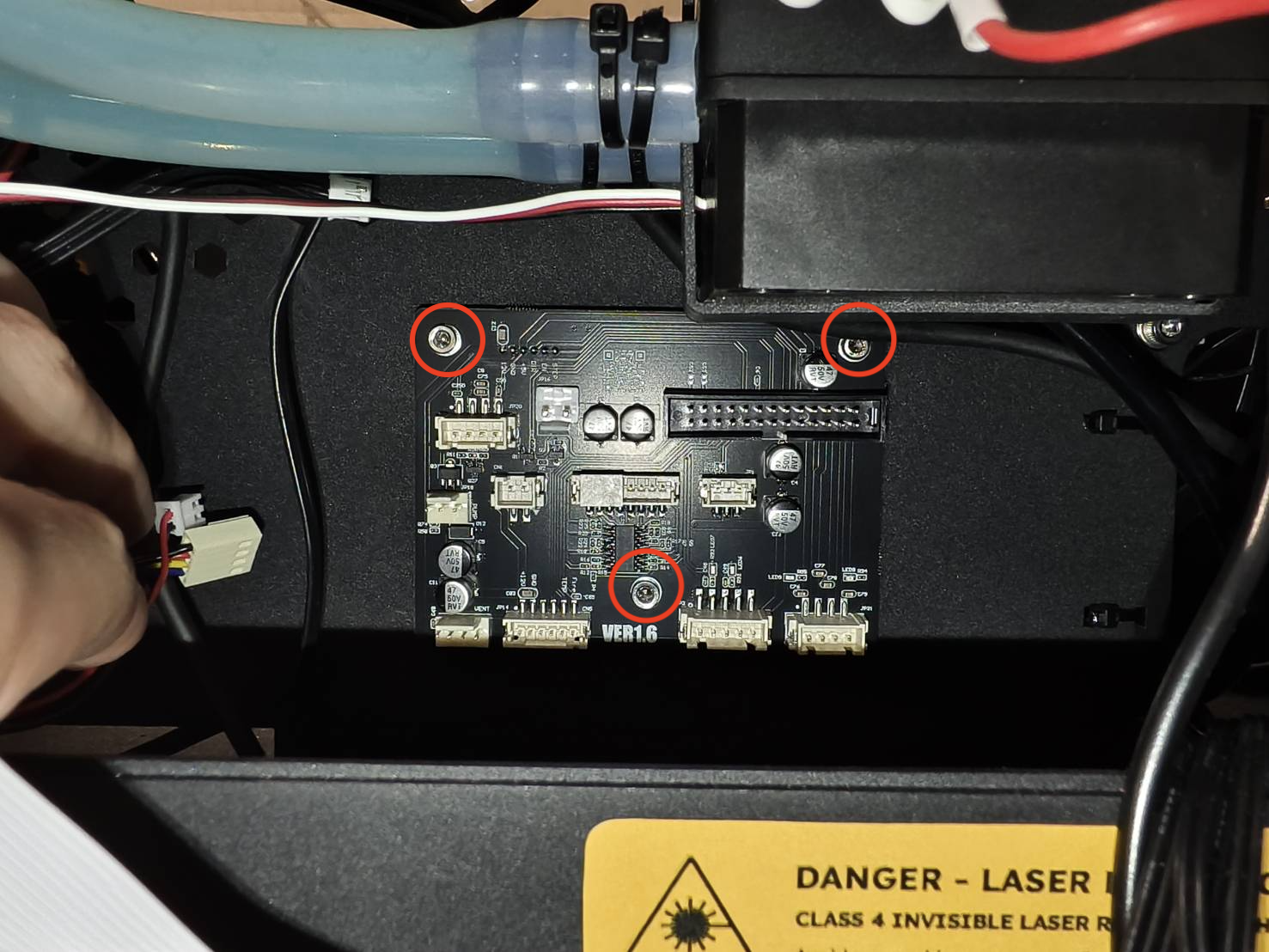

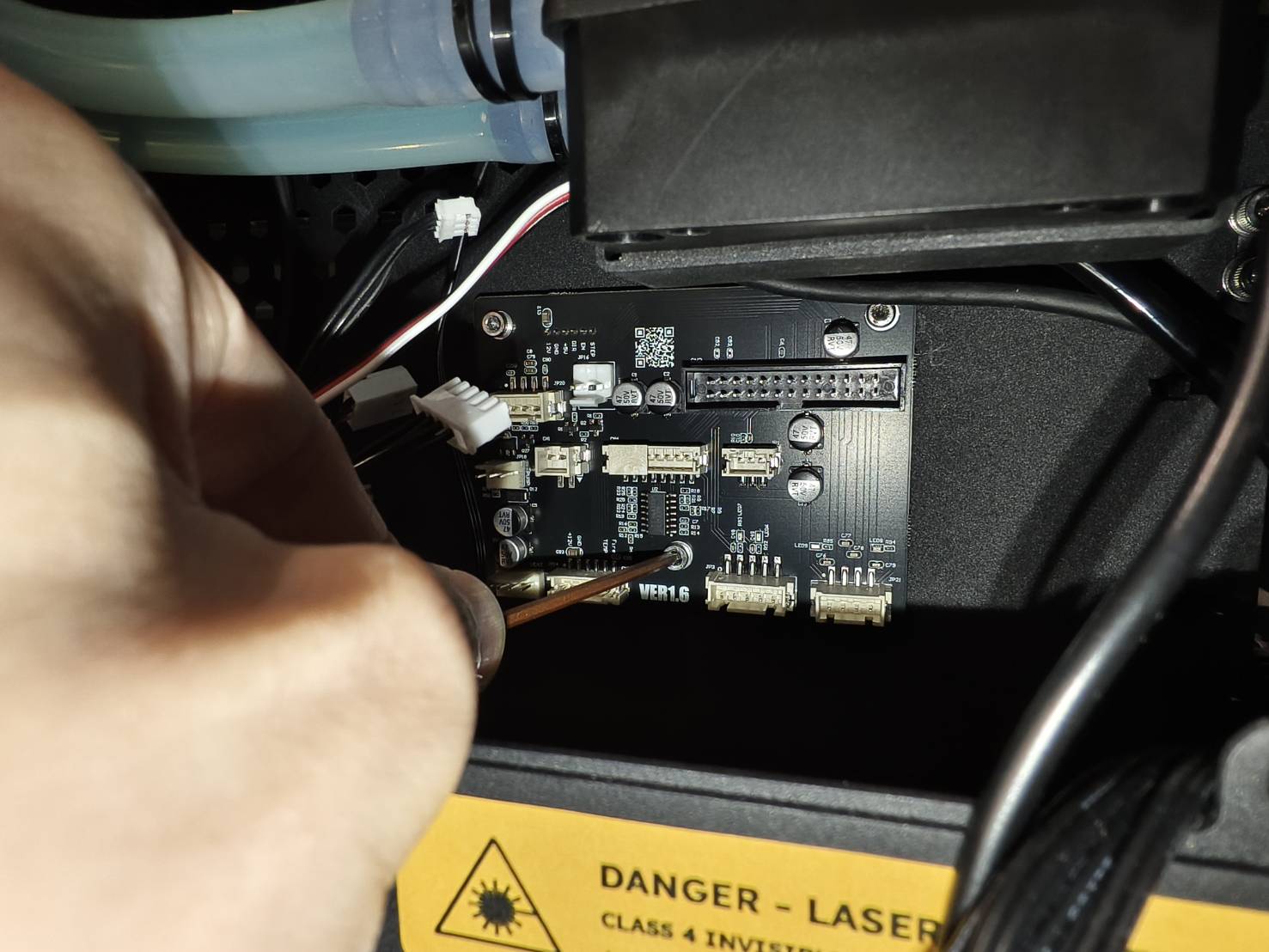

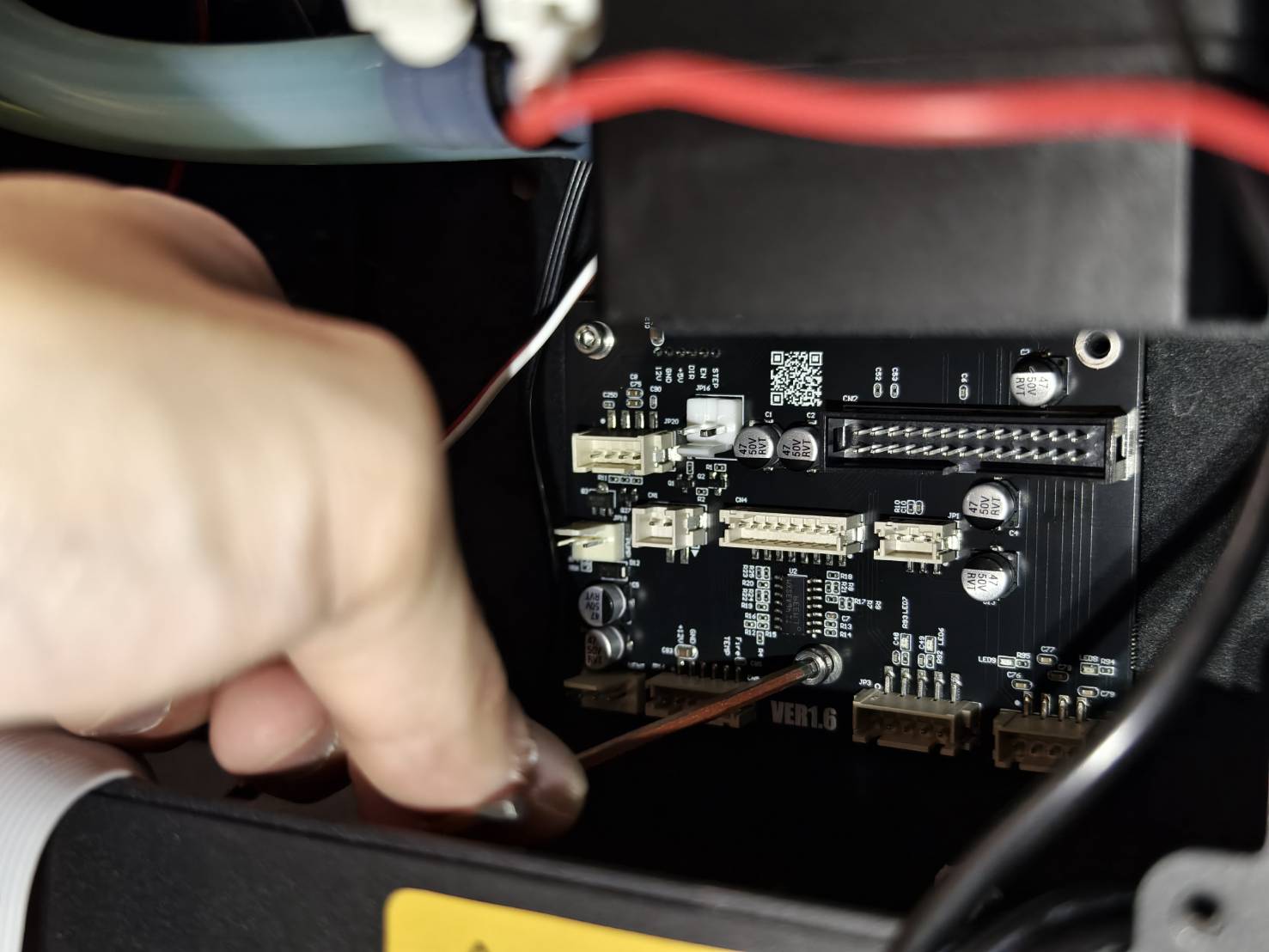

2.5mm 육각 렌치를 사용하여 이 나사를 풀어 보드를 제거하세요.

6단계

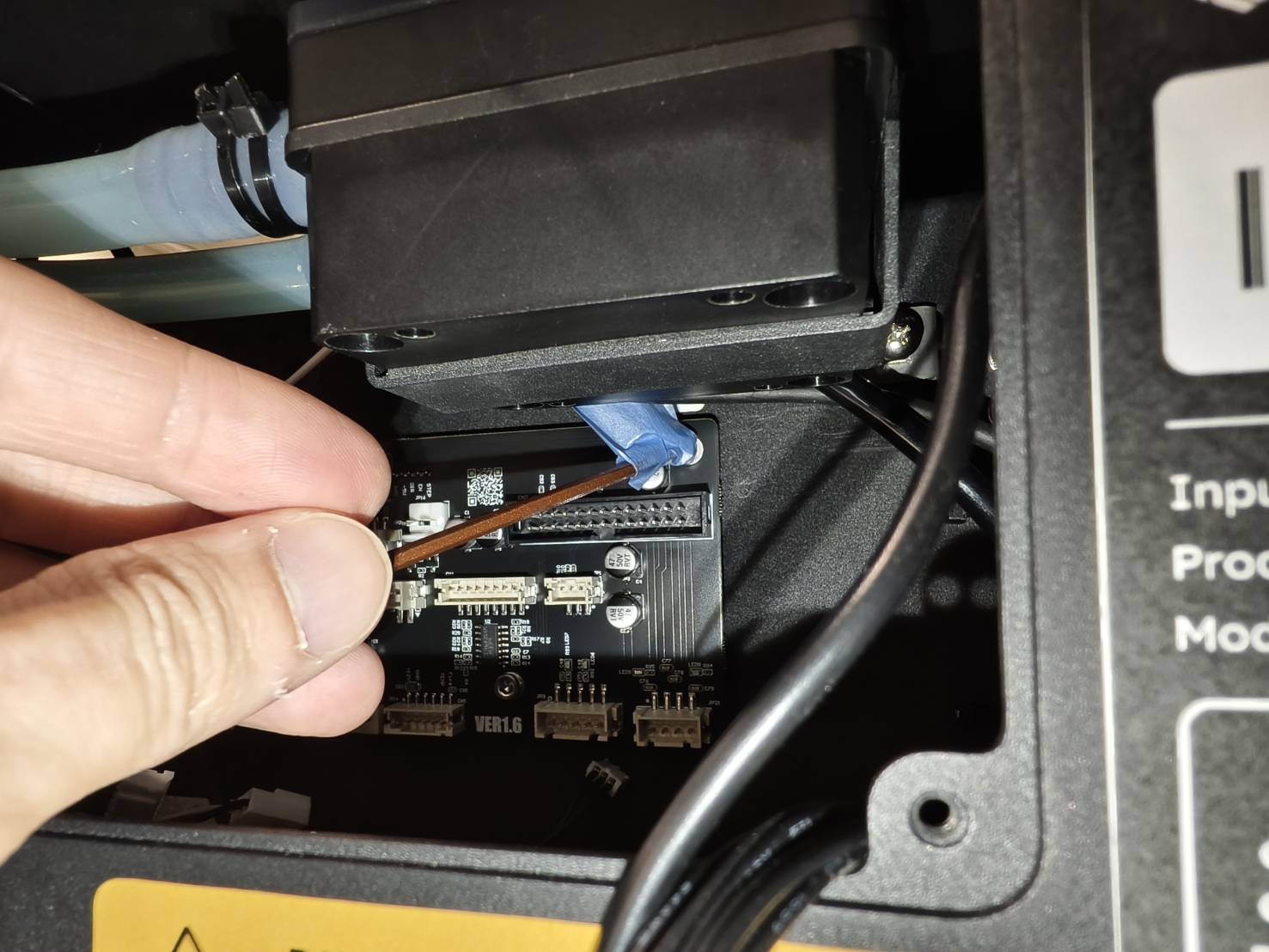

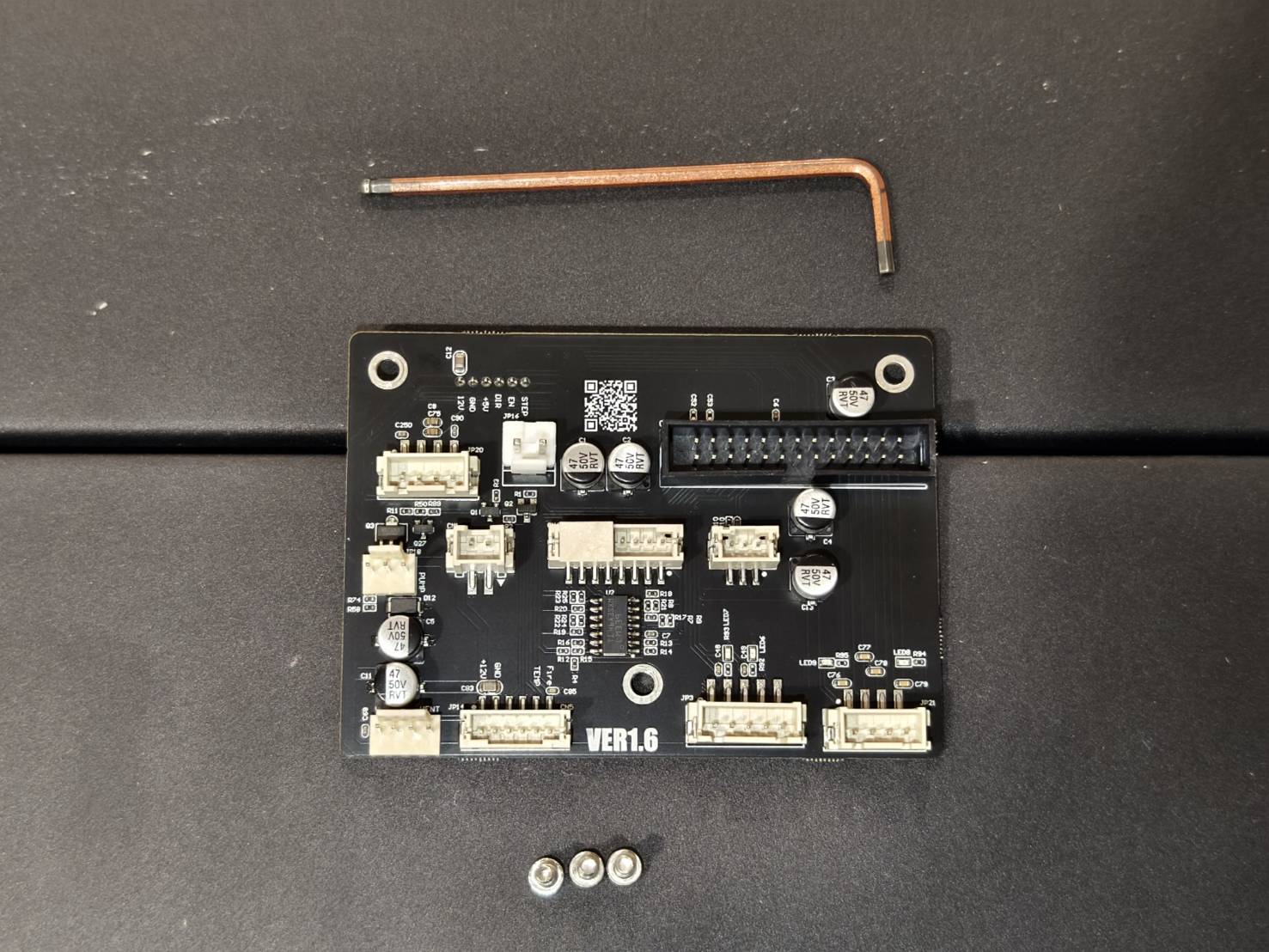

• 왼쪽 상단 나사부터 시작하여 새 플로터 보드를 설치하세요.

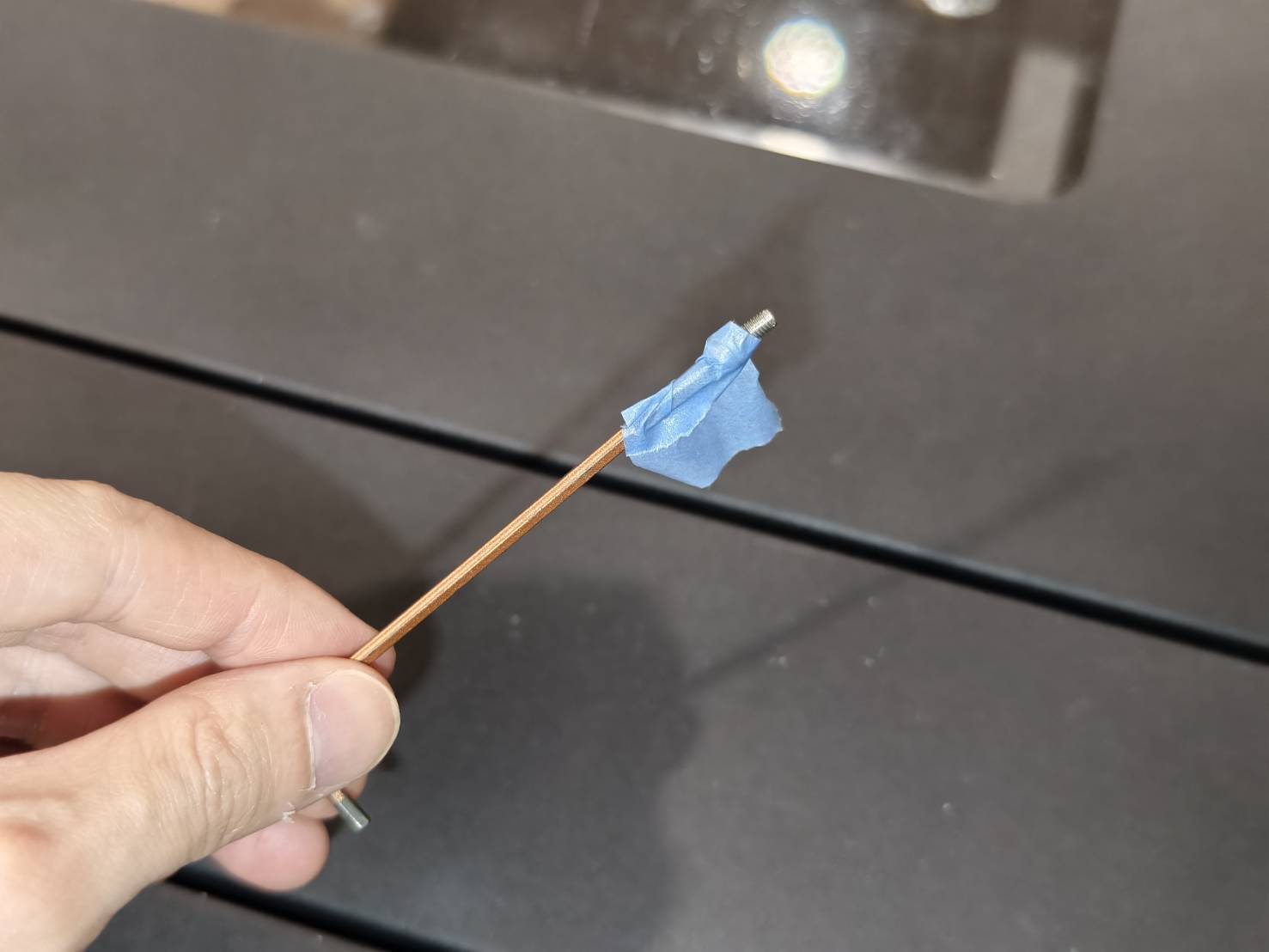

• 육각 렌치로 나사를 잡기 어려운 경우, 테이프를 사용하여 렌치에 고정하면 더 쉽게 작업할 수 있습니다.

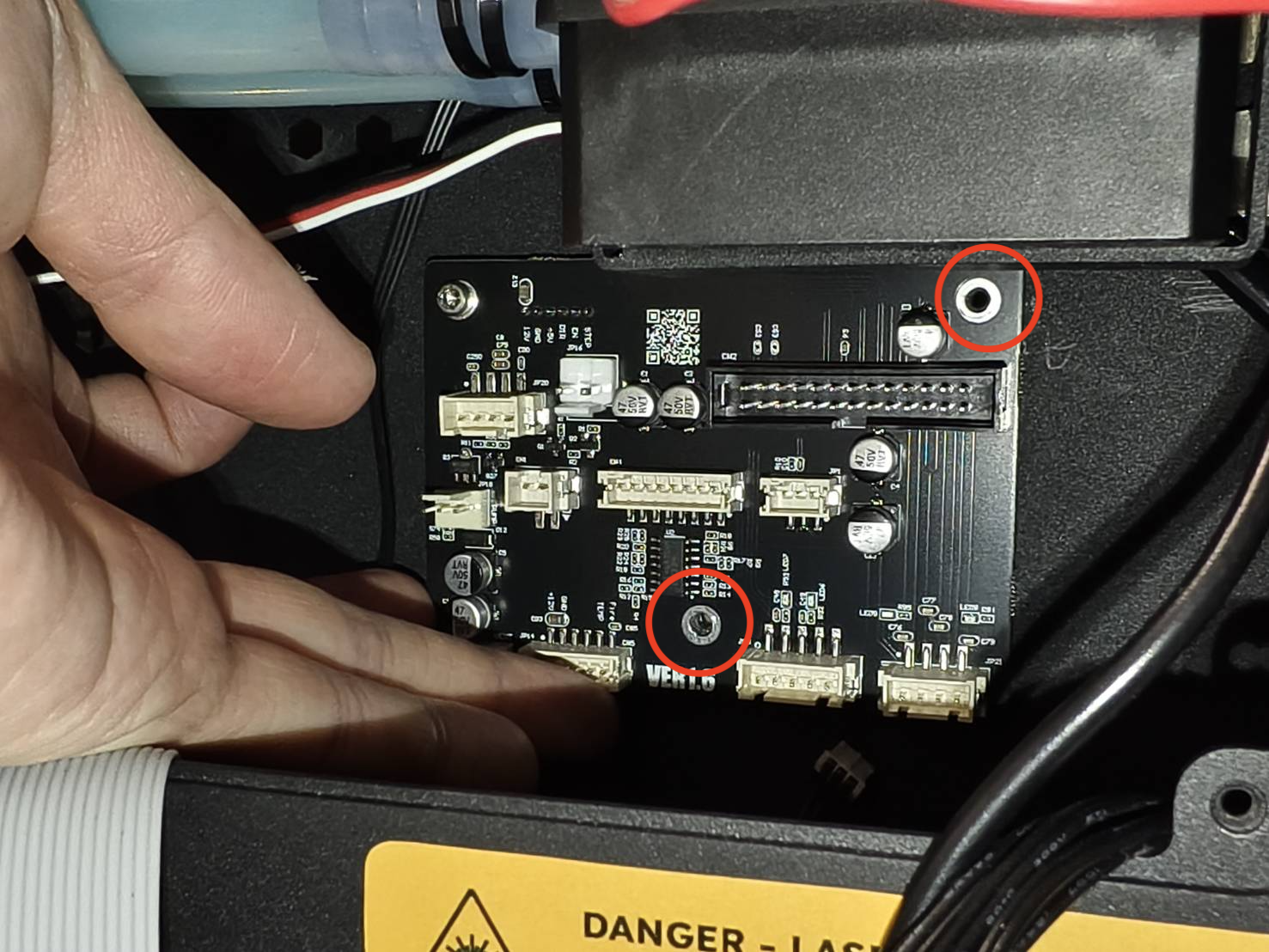

• 왼쪽 상단 나사를 조인 후, 나사 구멍에 맞게 위치를 조정하세요.



• 중앙과 오른쪽 상단 나사를 조이기 시작하세요.



7단계

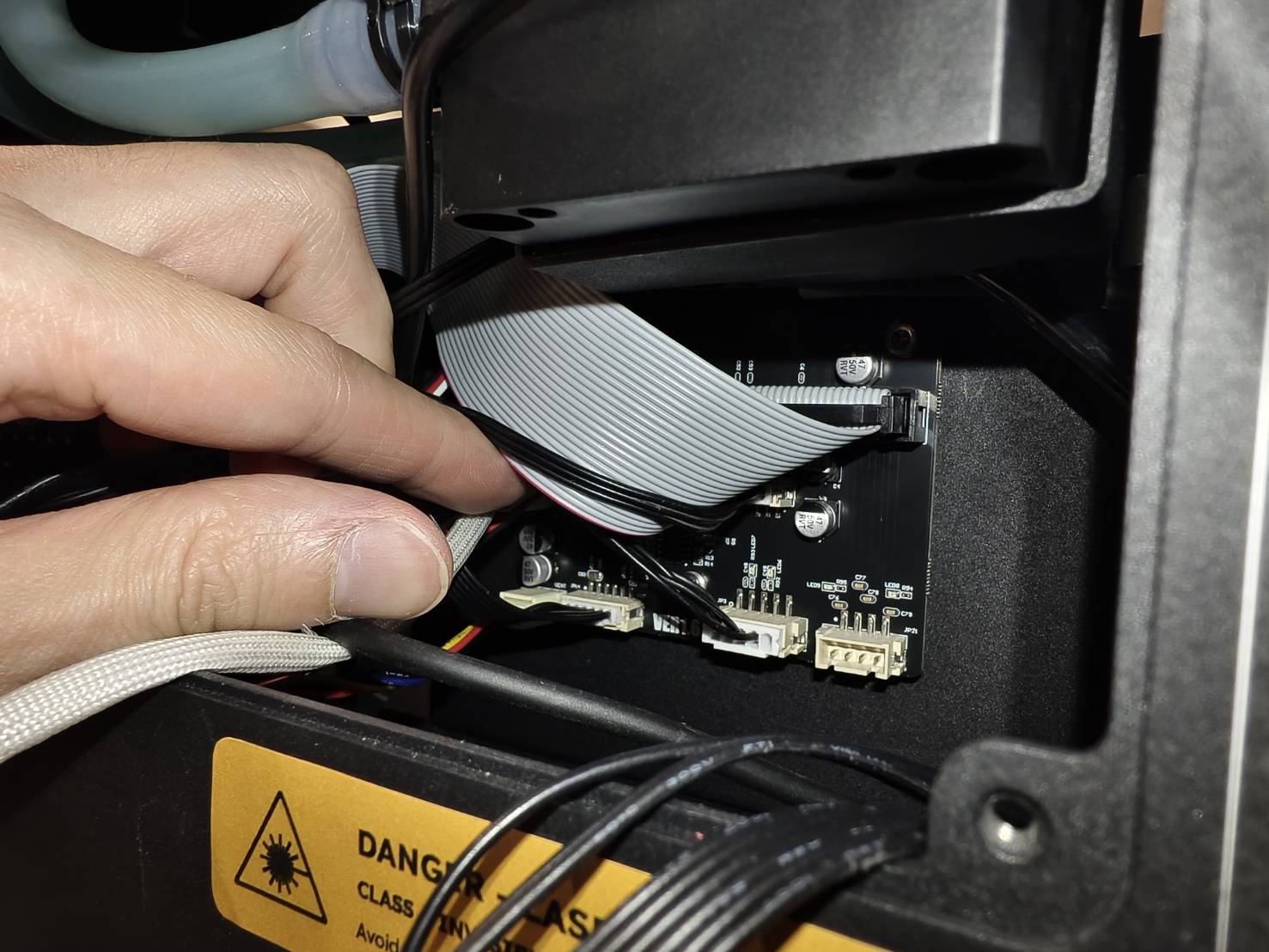

새 보드에 모든 케이블을 다시 연결하세요.
(케이블 연결 위치를 잊은 경우, 최신 설정에 대한 도면 을 참조하세요. 보드 버전이 다를 수 있으므로 아래 사진을 사용하지 마세요.)

8단계

플레이트를 설치하세요.
