Beambox II - 배기 팬 교체

도구

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

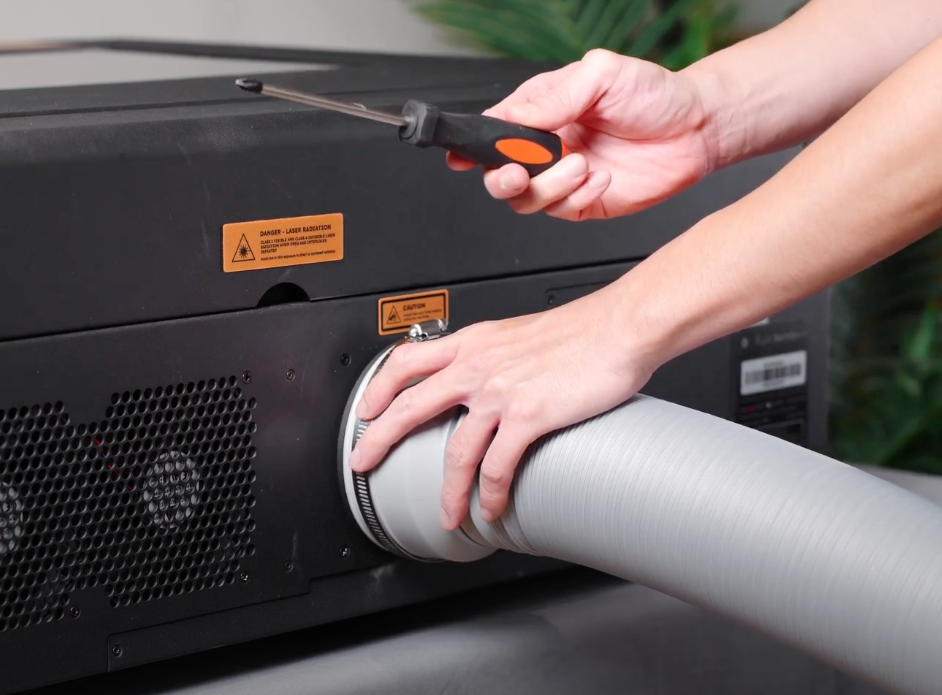

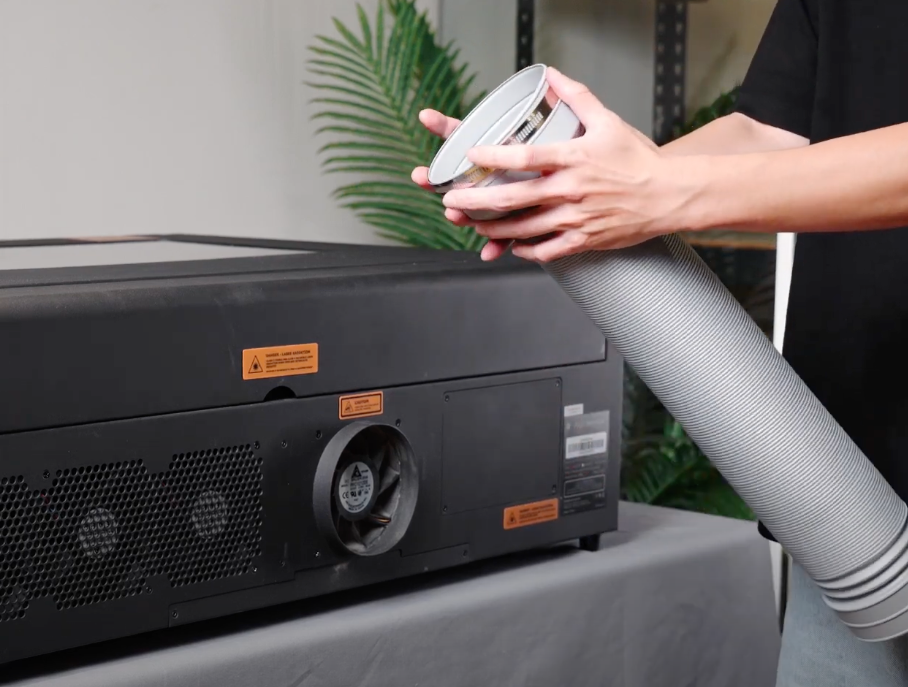

연결된 배기 호스가 있다면 제거하세요.

3단계

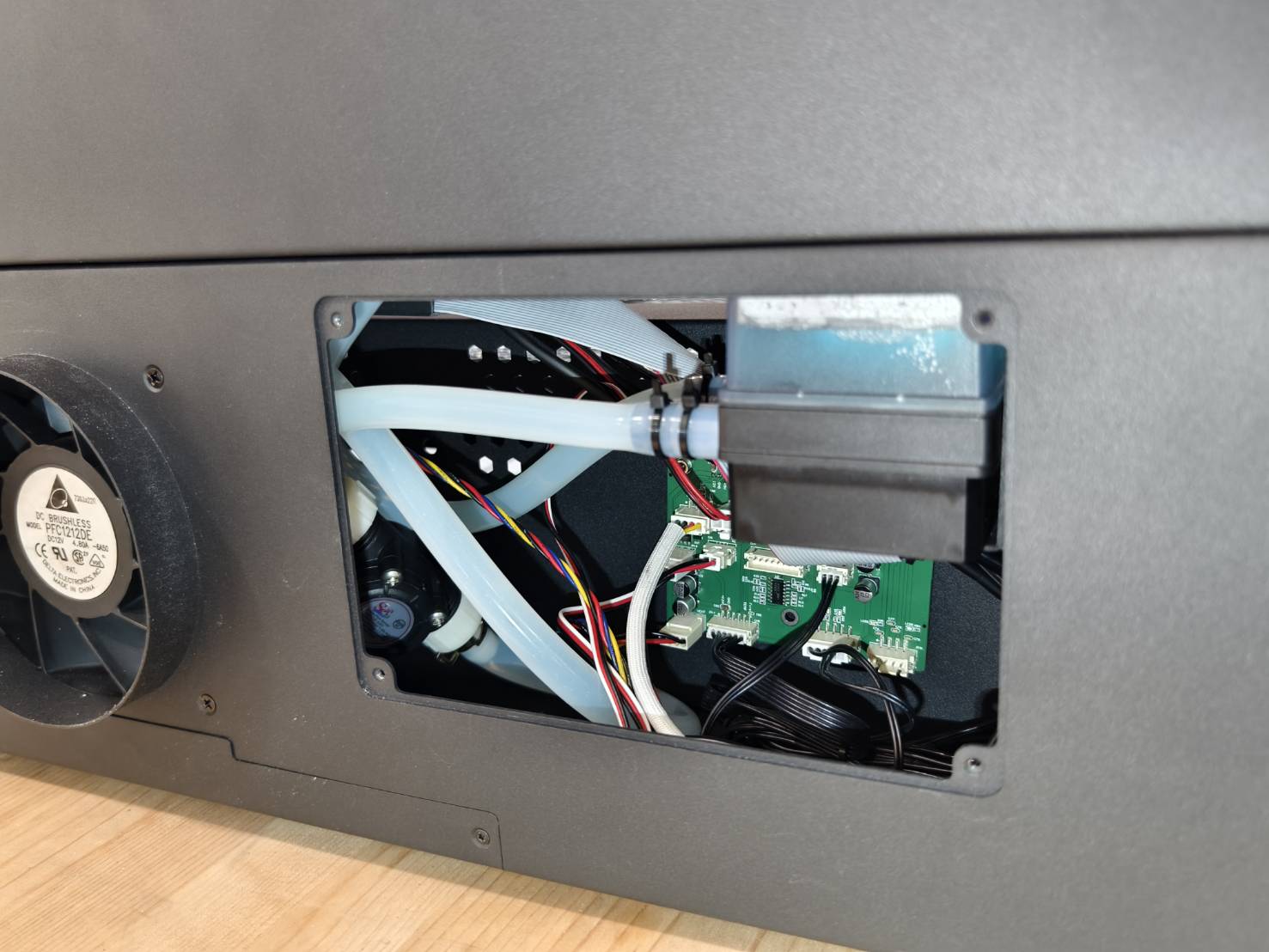

톡스 드라이버로 워터 펌프 커버를 열어 플로터 보드를 찾으세요.
(보드는 검은색 또는 녹색일 수 있습니다.)

3.1단계

이 단계는 선택 사항입니다.

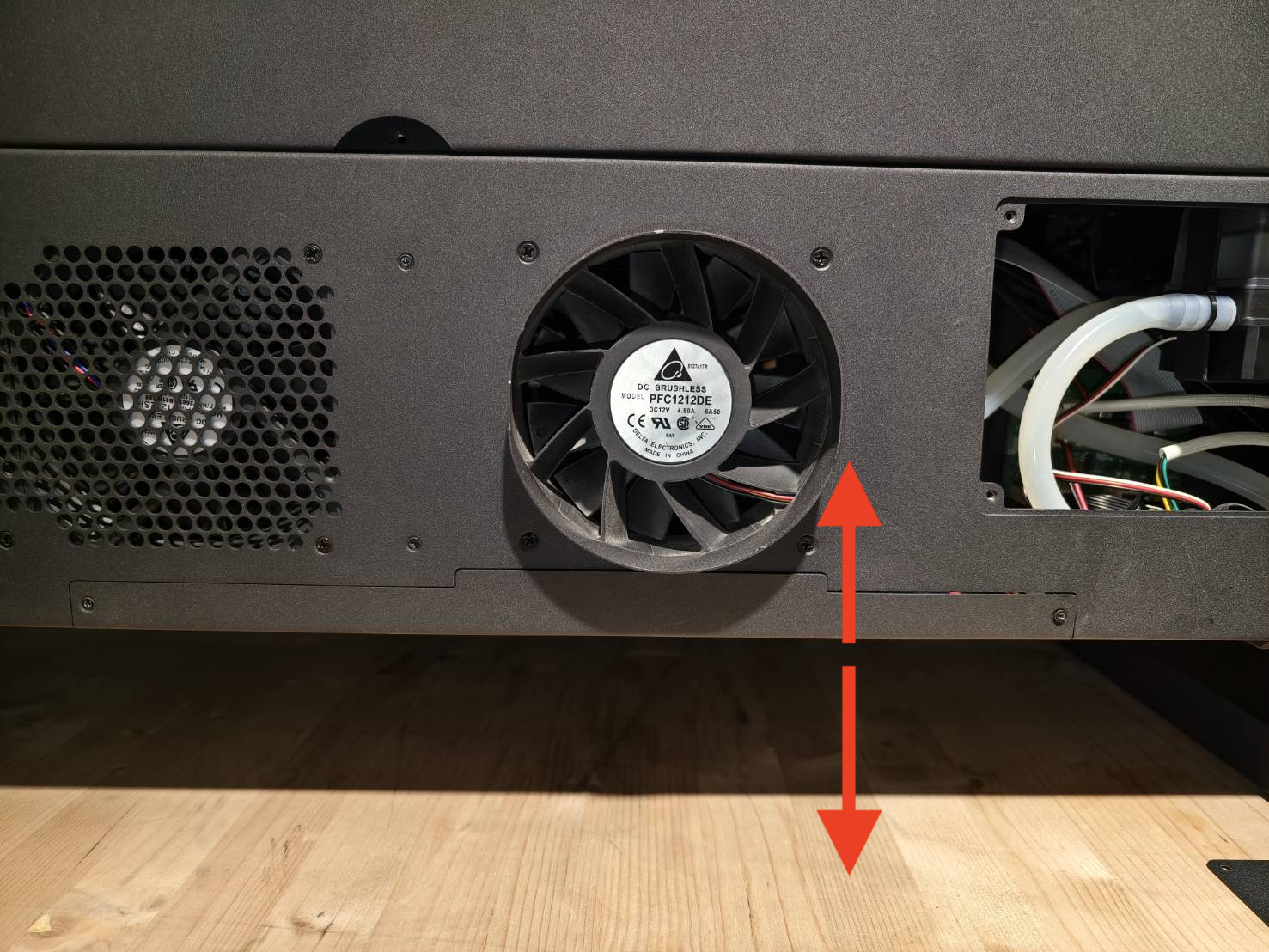

기기를 들어 올려 상하로 더 많은 공간을 확보하거나, 기기를 테이블 가장자리로 이동하세요.

4단계

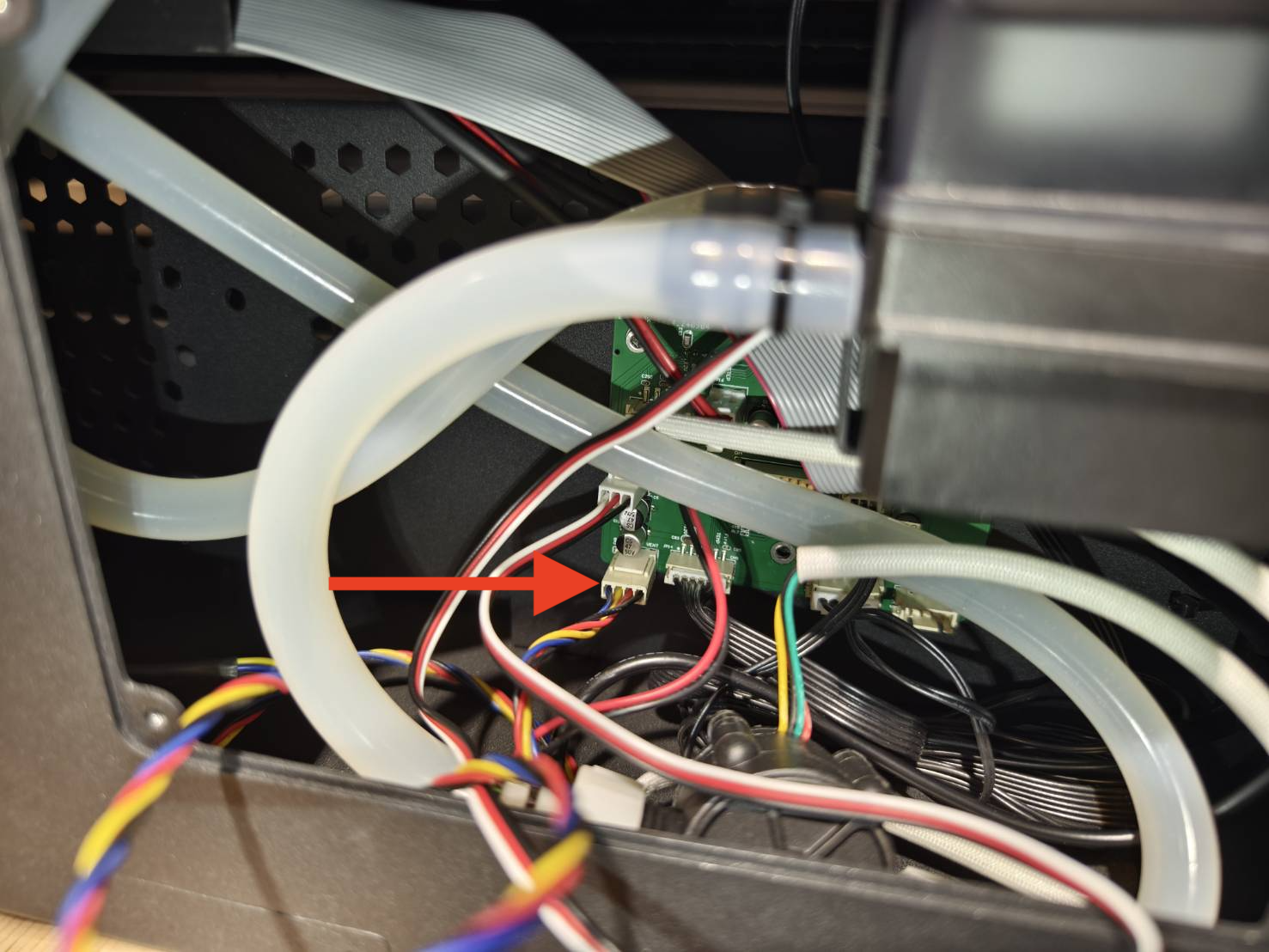

보드에서 팬 케이블을 분리하세요.
(보드가 사진과 다르게 보이는 경우, 최신 구성은 도면 을 참조하세요. 보드 버전이 다를 수 있으므로 아래 사진을 사용하지 마세요.)

5단계

기존 팬을 분해하고 새 팬을 조립하세요. 영상을 참고하시기 바랍니다.

6단계

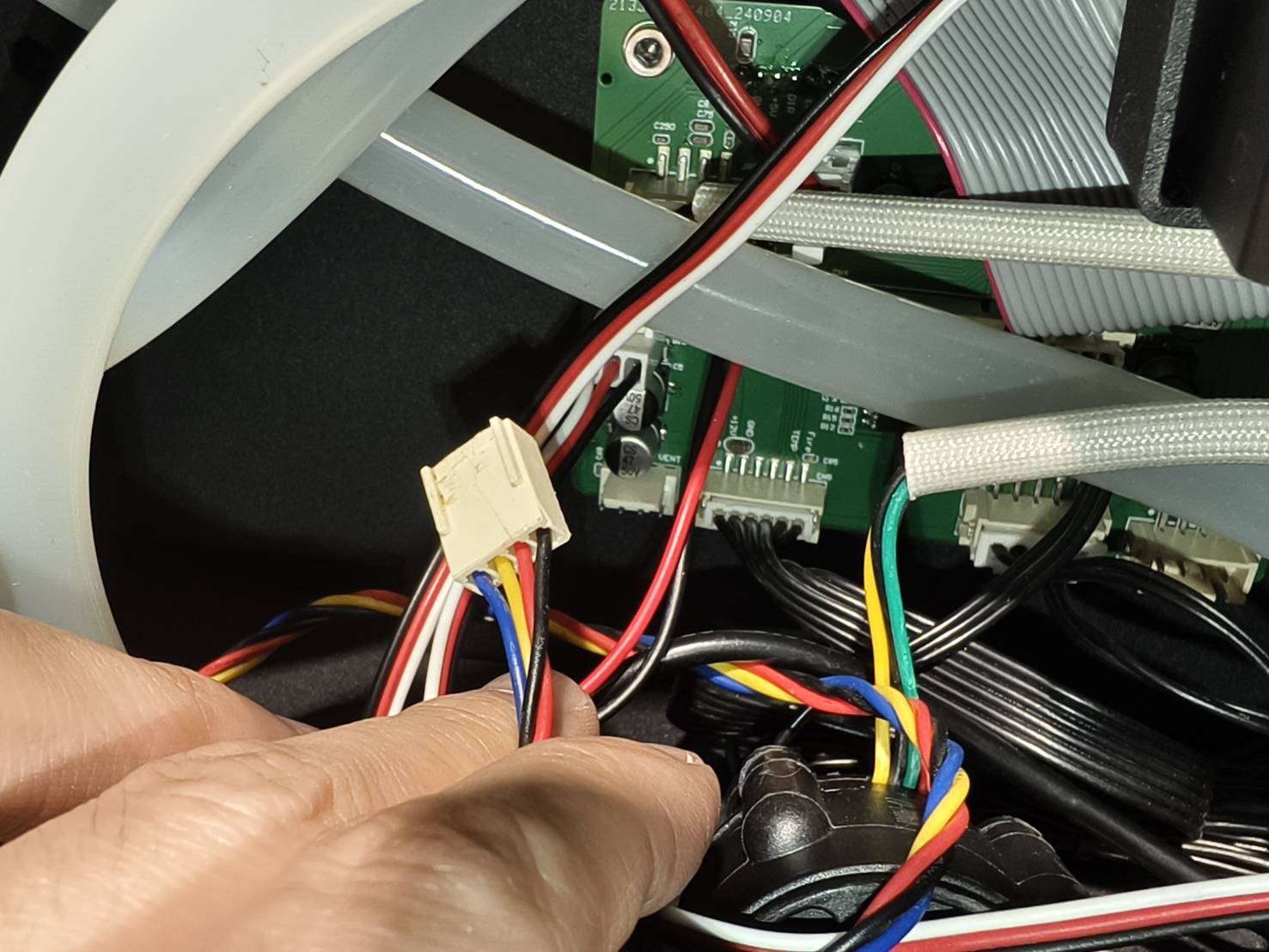

팬의 케이블을 반드시 보드에 연결하세요.

7단계

워터 펌프 플레이트를 닫으세요.
