4-11 고급 광경로 조정

설명

이 가이드로 리디렉션된 경우, 3번 미러의 수직 경로를 정렬할 수 없거나 레이저 튜브, 2번 미러 시트 어셈블리 등을 교체했음을 의미합니다.

이 가이드에서는 다음과 같은 고급 조정 방법을 다룹니다.

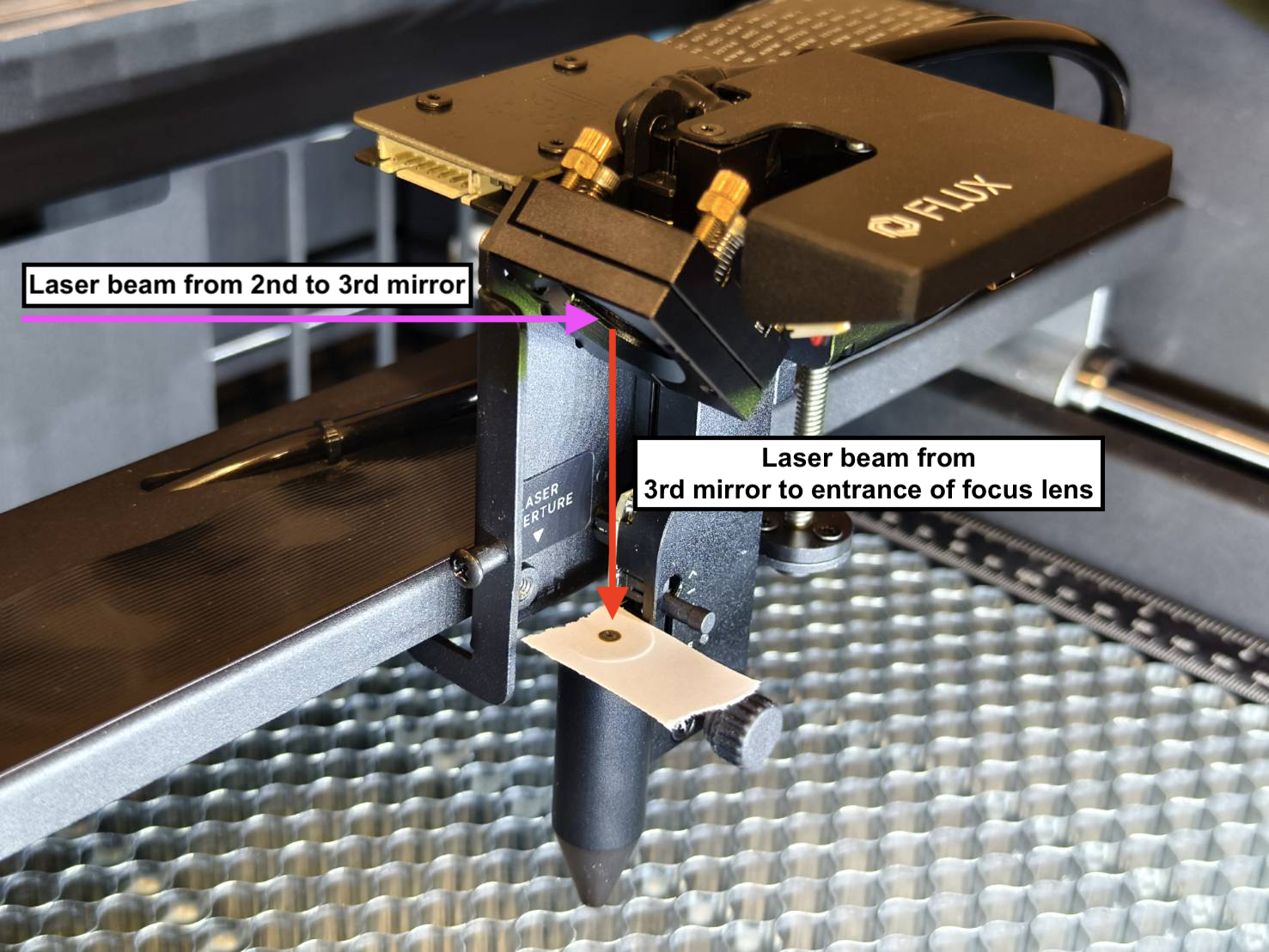

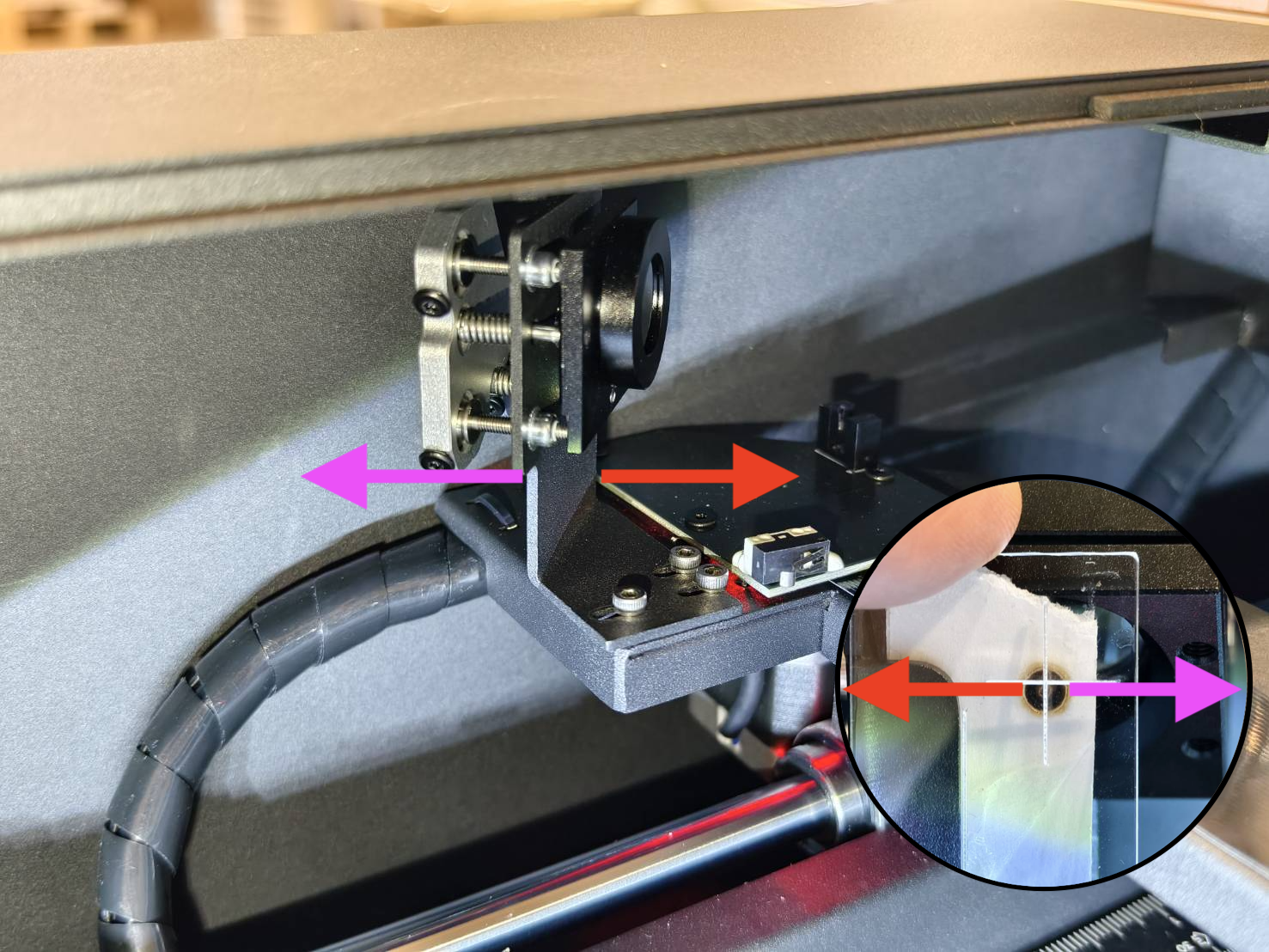

• 2번 미러에서 3번 미러 입구까지의 수평 경로
• 2번 미러에서 3번 미러 입구까지의 수직 경로
• 3번 미러에서 베드까지의 수직 경로

시작하기 전에

1번에서 2번 미러 경로와 2번에서 3번 미러 경로가 올바르게 정렬되어 있는지 확인하십시오.
그렇지 않으면 이 페이지의 단계를 수행할 경우 광 경로가 더 악화될 수 있습니다.

다음 문서를 참조하십시오. 4-10 광 경로 조정의 Step 1부터 단계 7.1까지 를 참조하여 해당 경로가 올바르게 정렬되어 있는지 확인하십시오.

Step 1

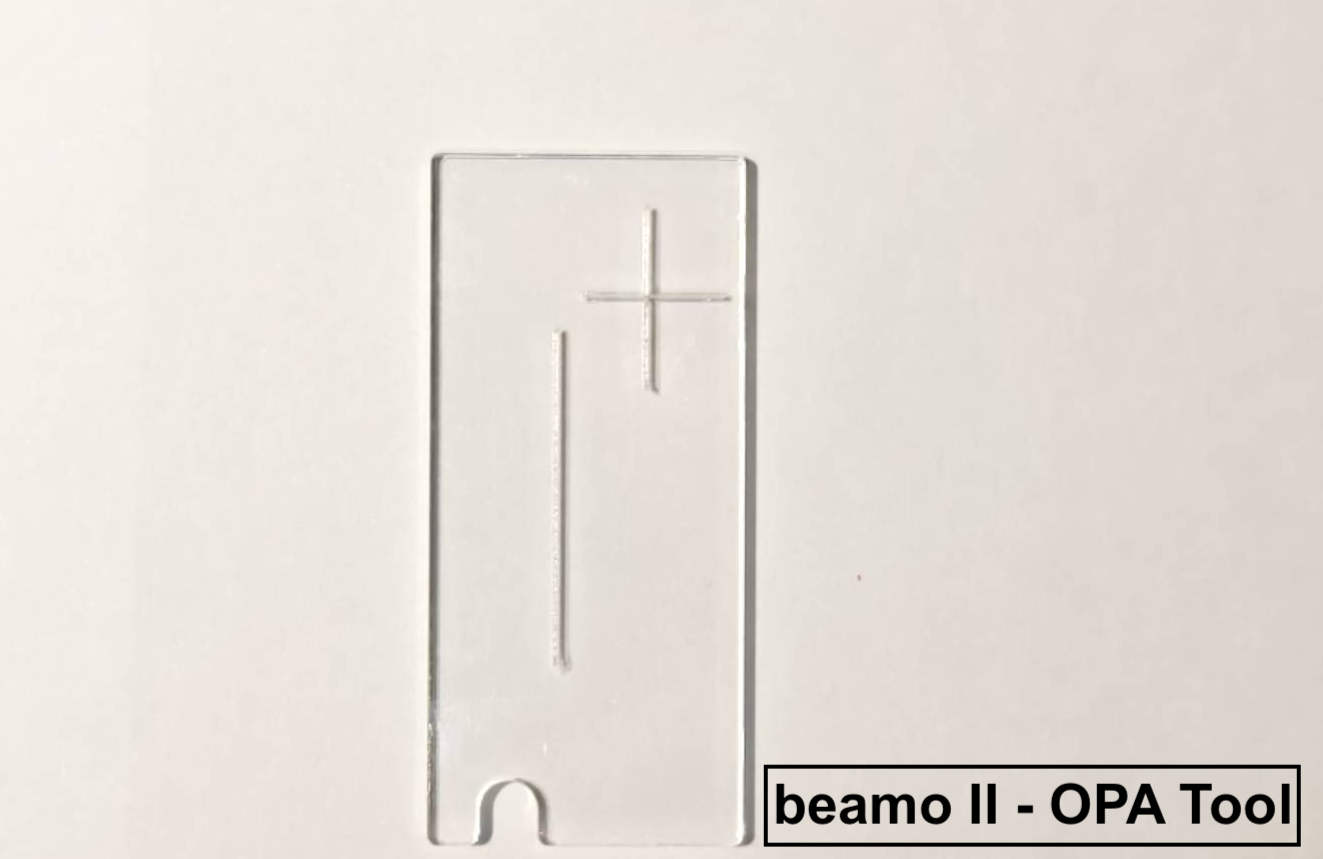

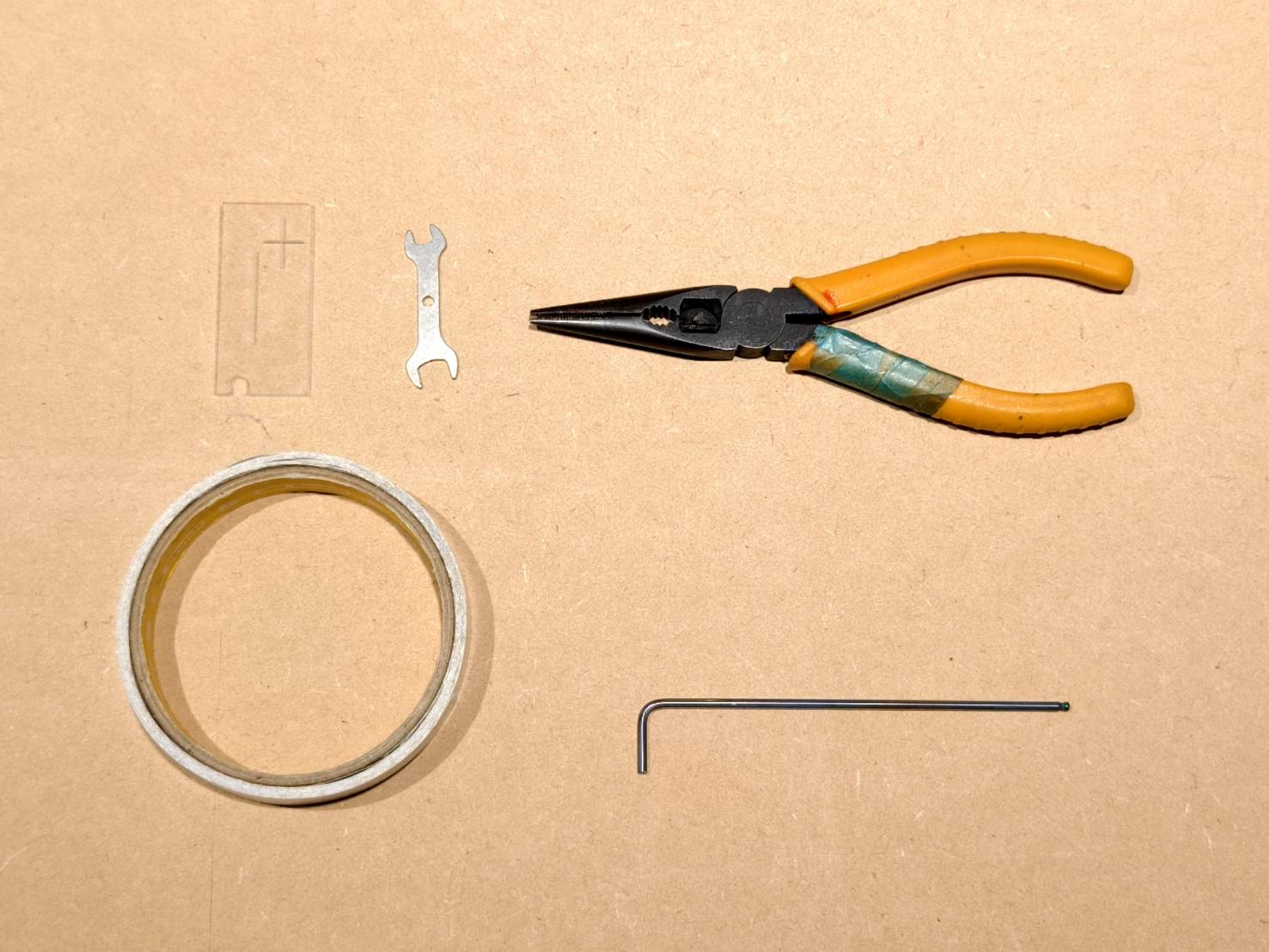

다음 도구를 준비하십시오.

2단계

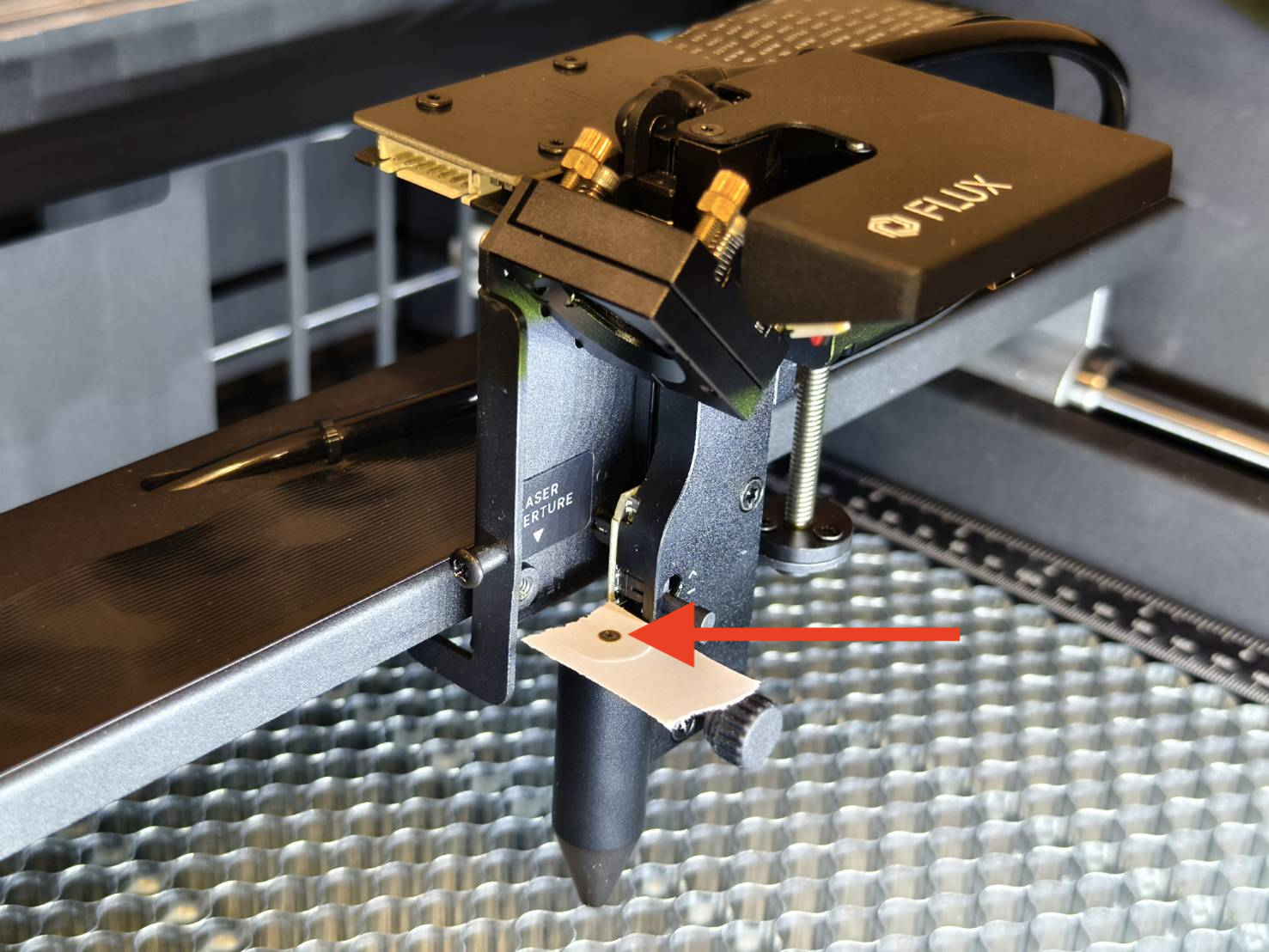

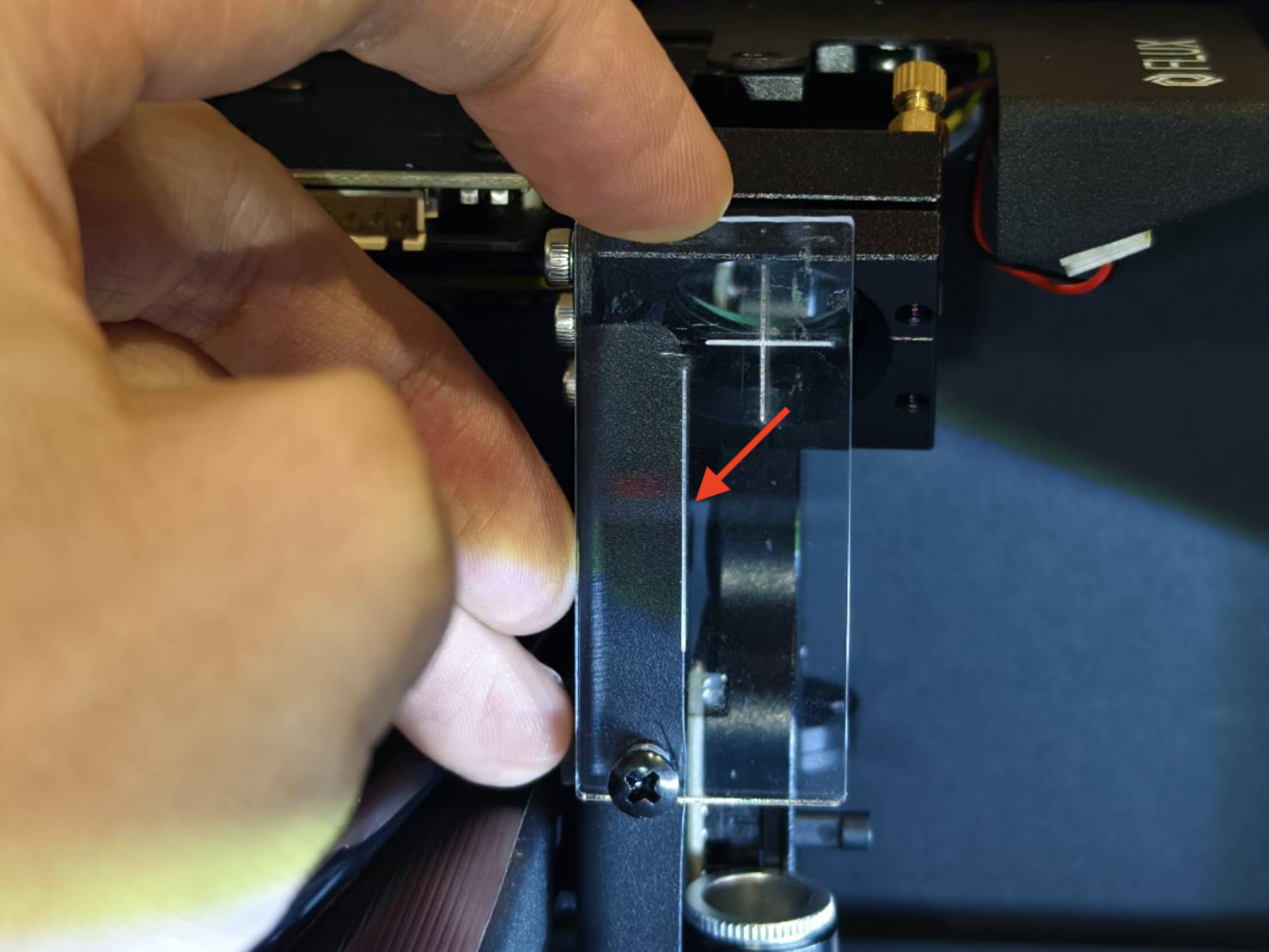

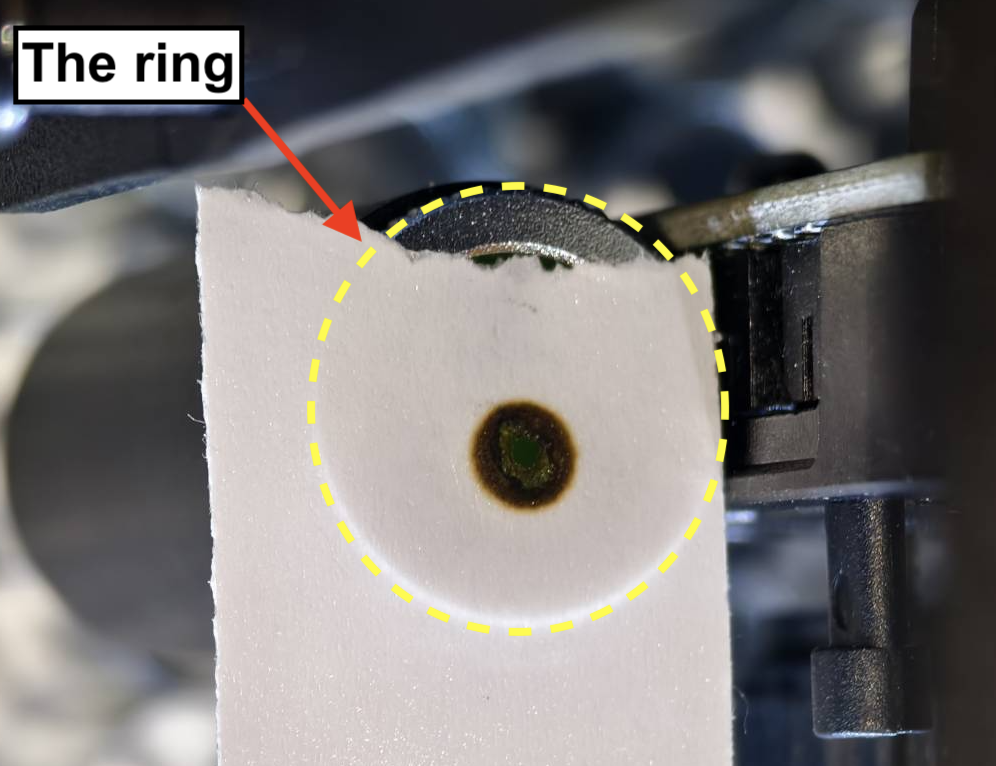

OPA 도구를 사용하여 점이 3번 미러 입구의 중앙에 위치하는지 확인합니다.
이 단계에서는 OPA 도구를 사용하여 3번 미러 입구에서 빔의 수직 정렬을 확인하는 방법을 안내합니다.

결과를 확인하고 다음 조치를 결정하십시오:

2.1단계

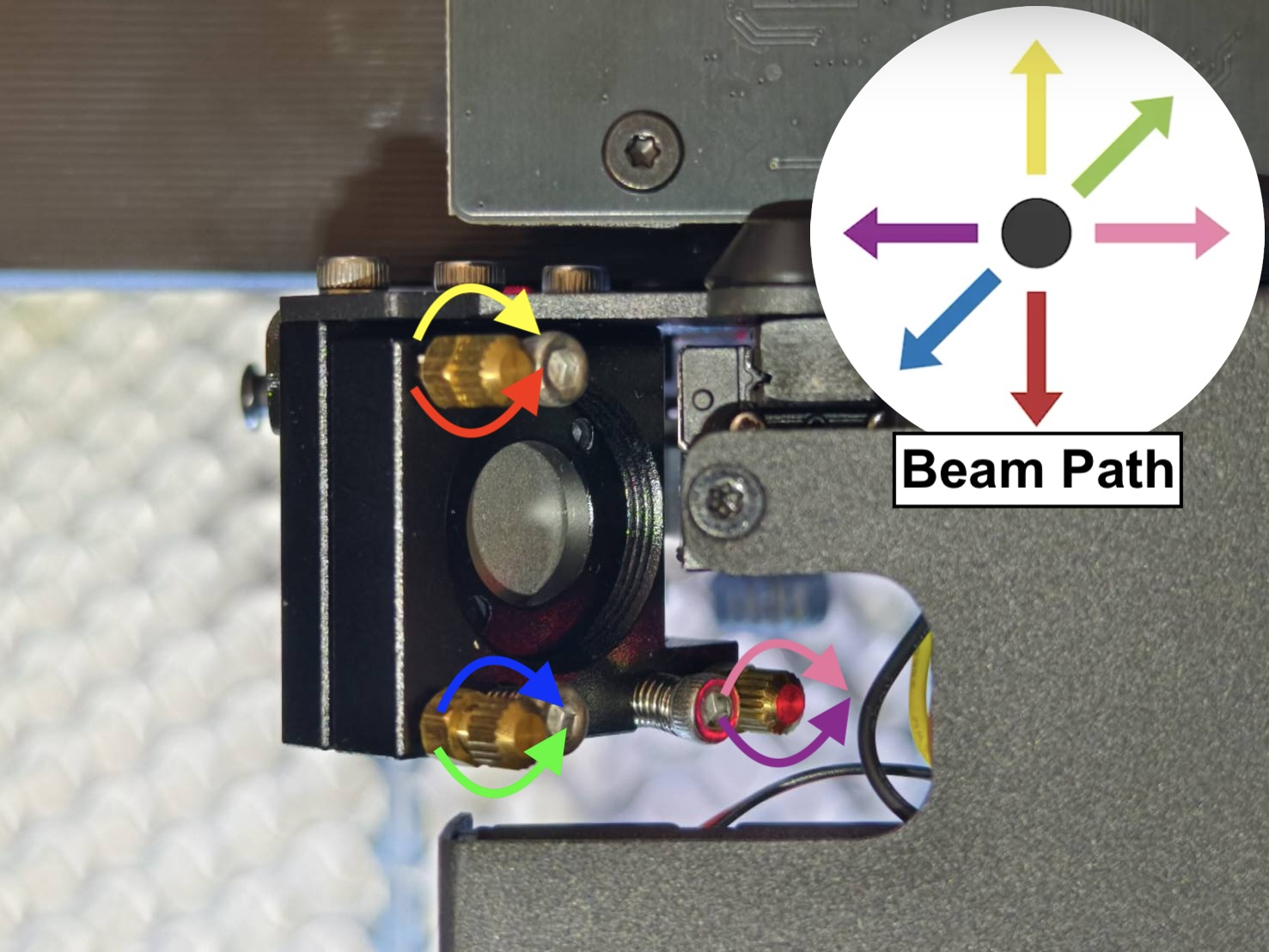

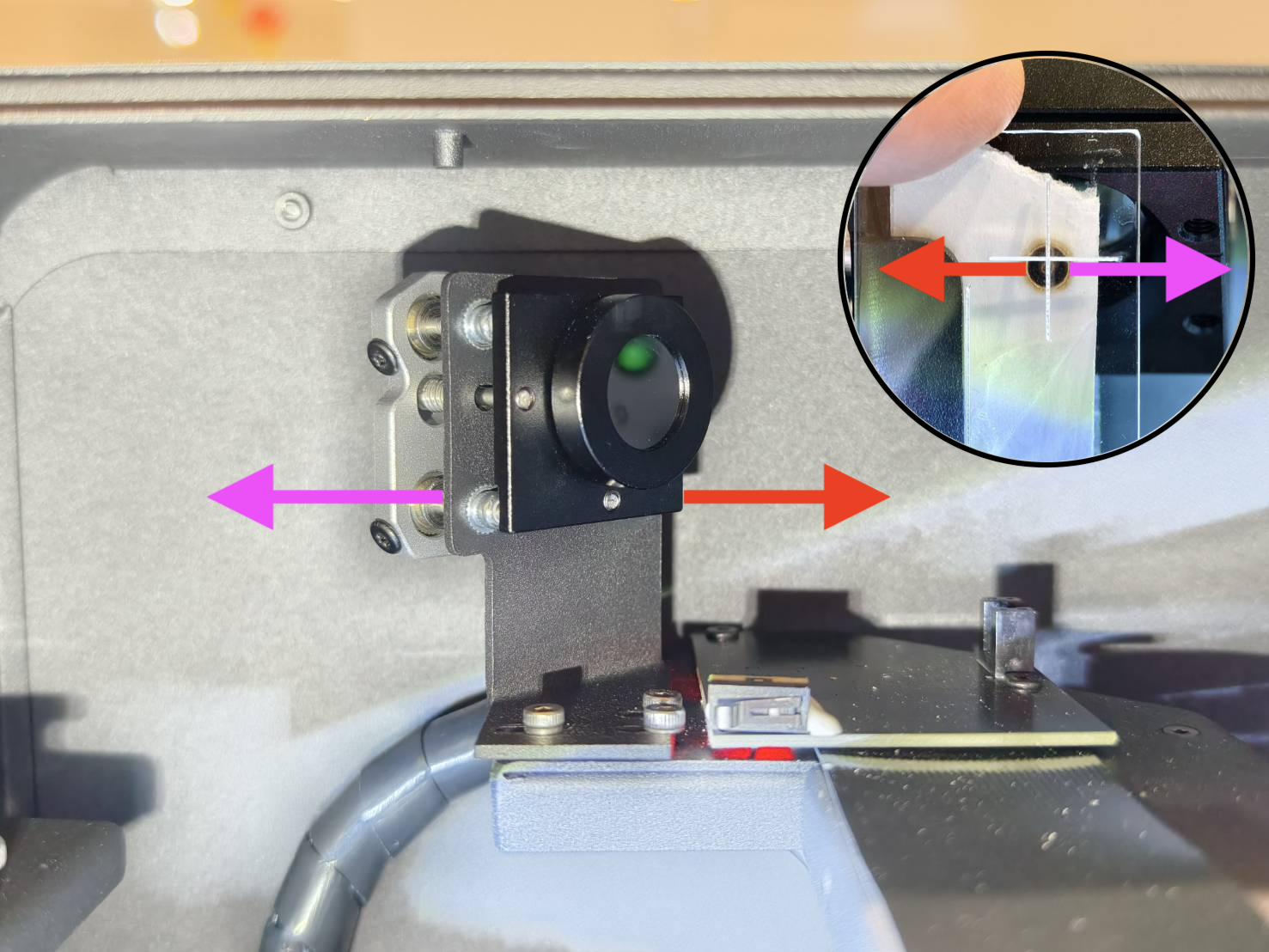

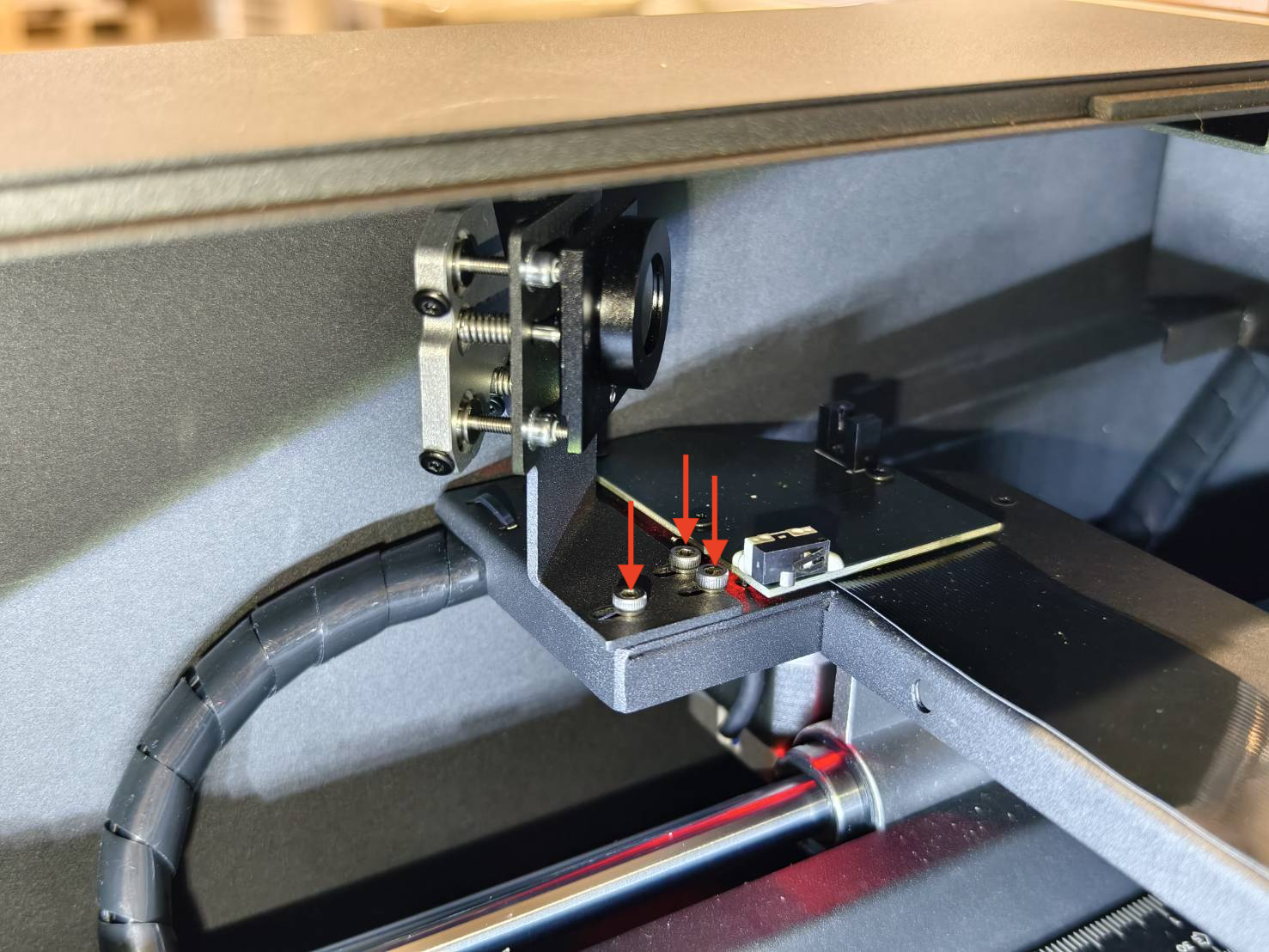

빔의 수직 경로가 툴의 중앙에 위치하지 않는 경우, 레이저 헤드를 조정하여 개선할 수 있습니다.

2.2단계

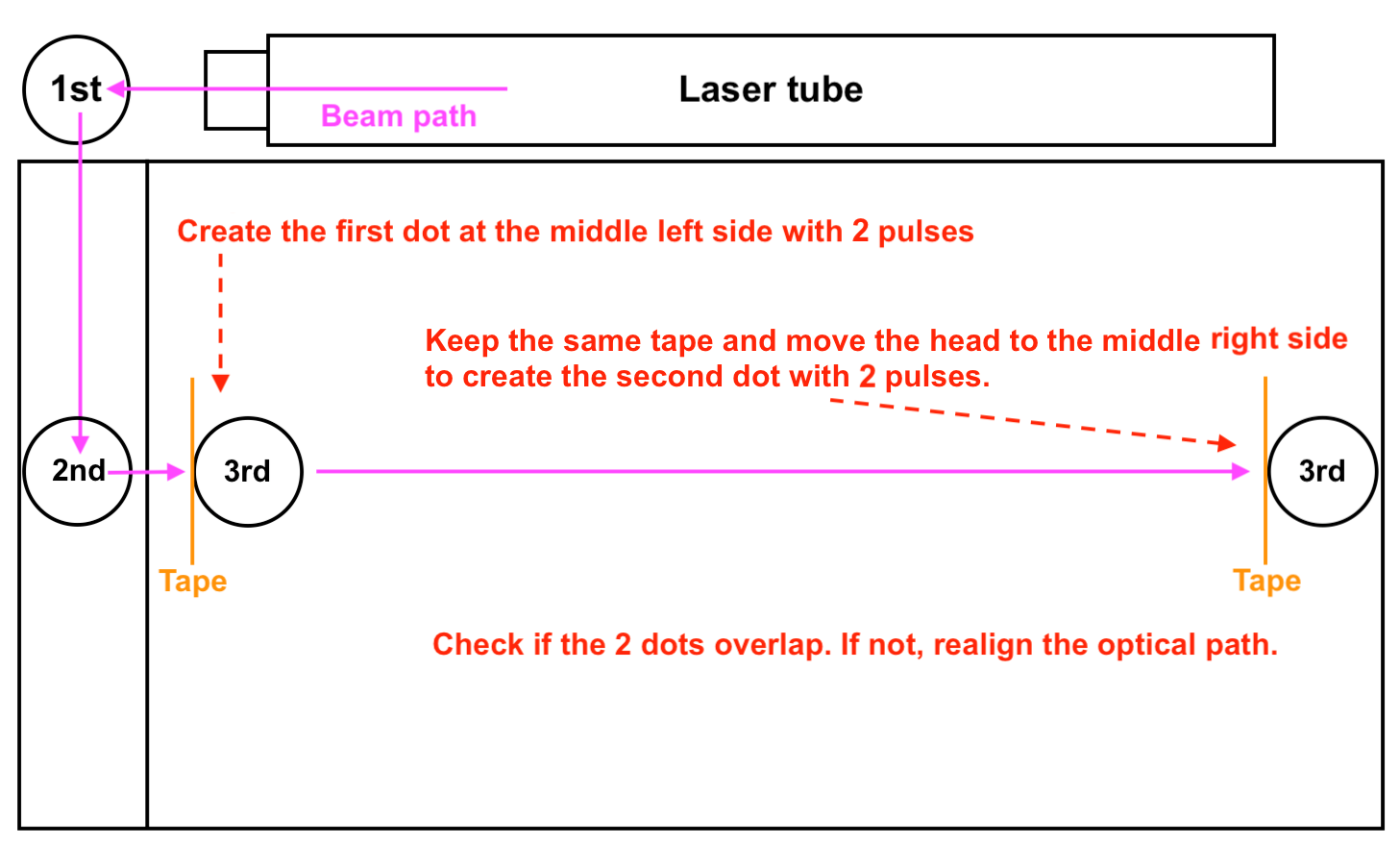

2번 미러에서 3번 미러까지의 광경로를 다시 확인하여 점들이 겹치는지 확인하세요. 다음을 참조하세요 단계 7 다른 문서의 내용을 참조하세요. 점들이 겹치지 않으면 다음을 진행하세요 단계 7.1.

3단계

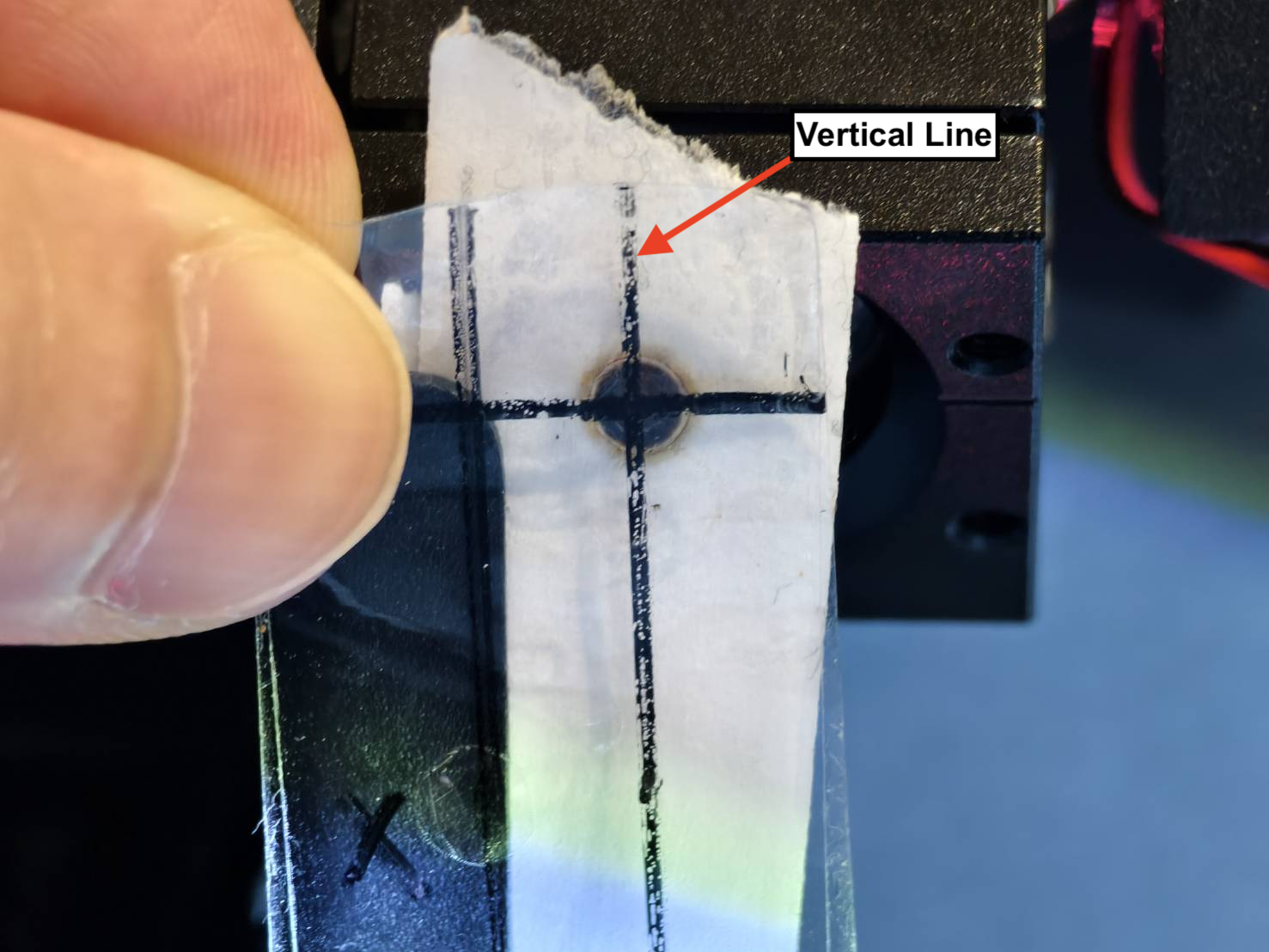

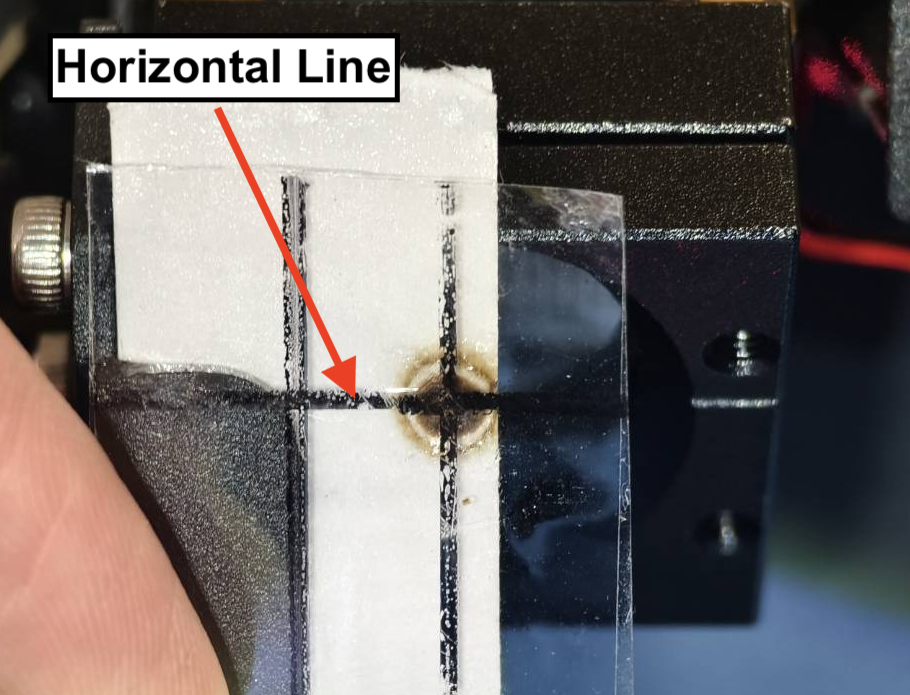

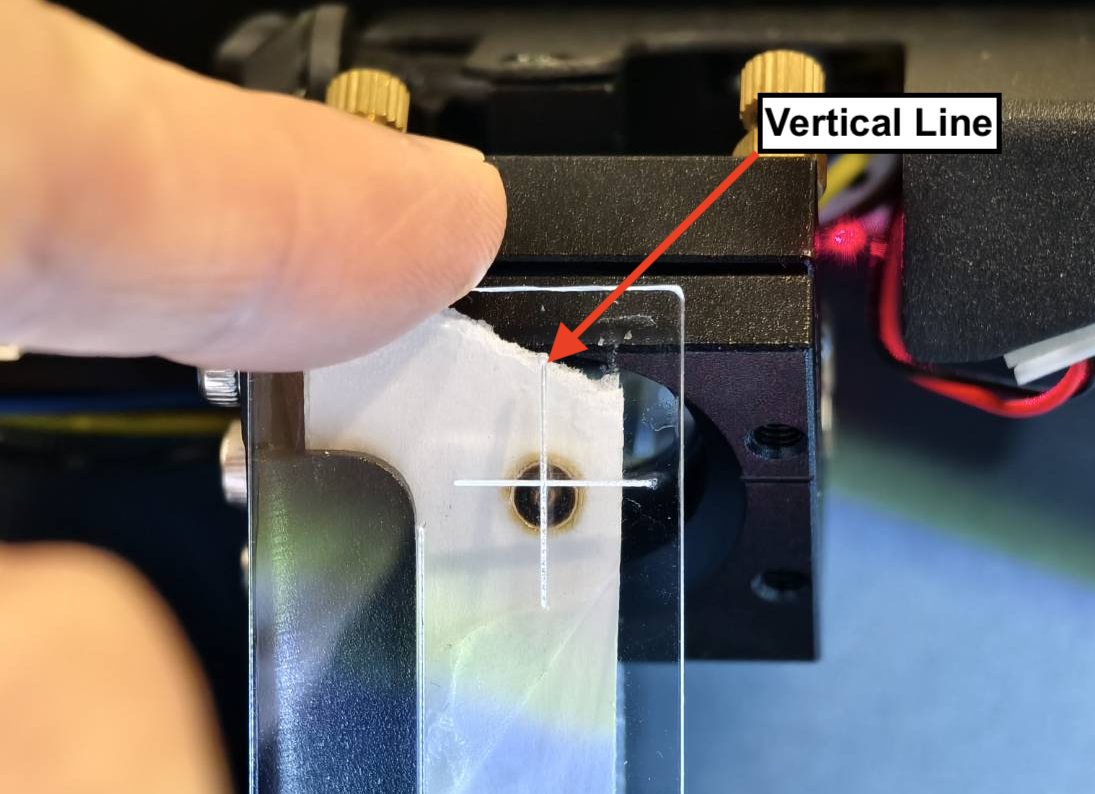

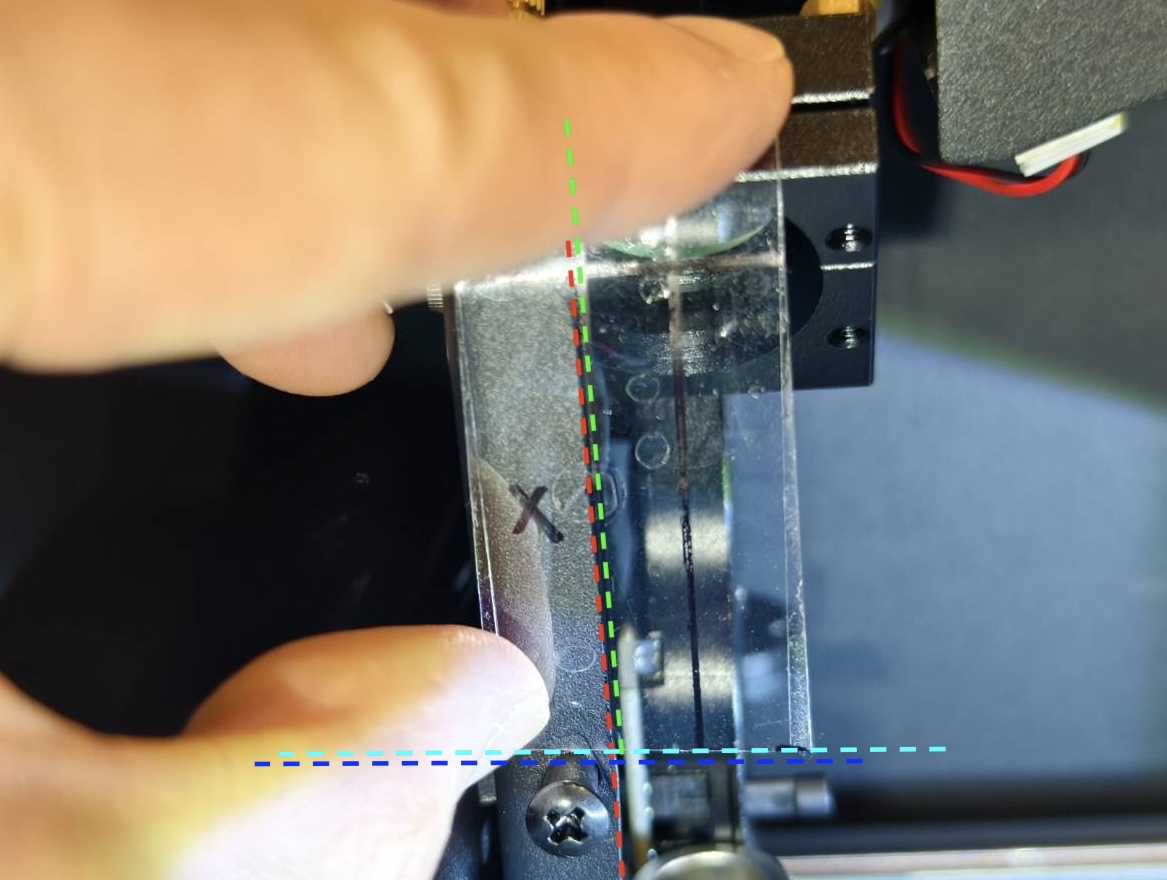

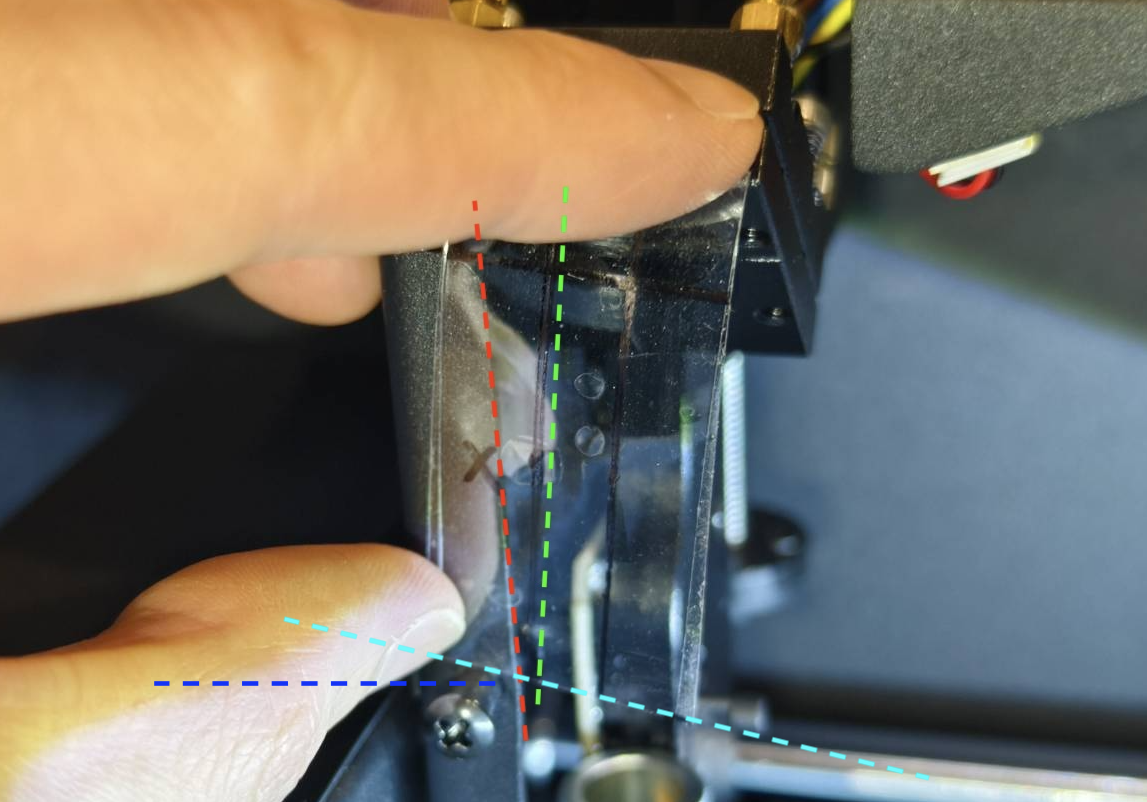

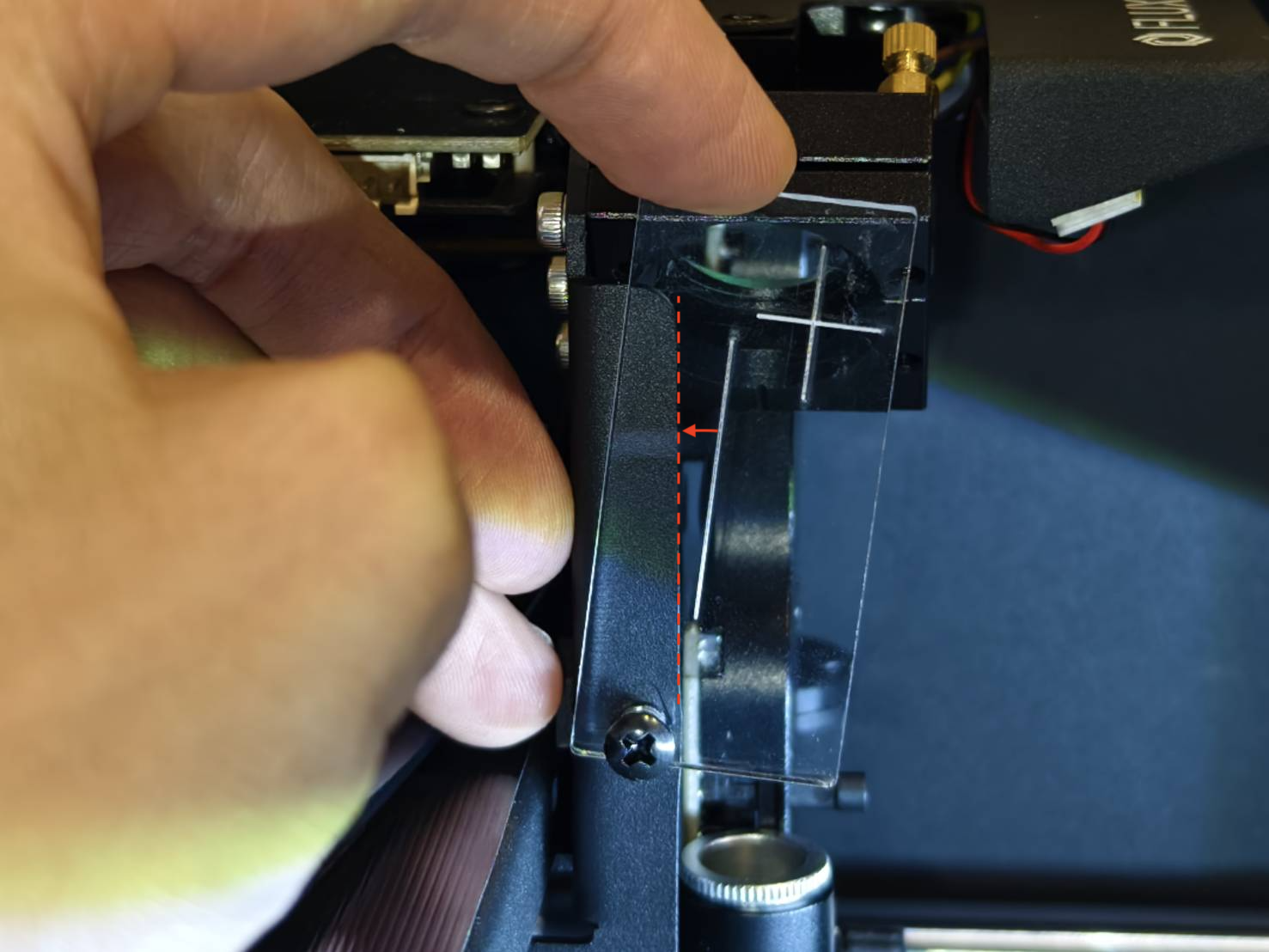

OPA 툴을 사용하여 수평선을 확인하세요.

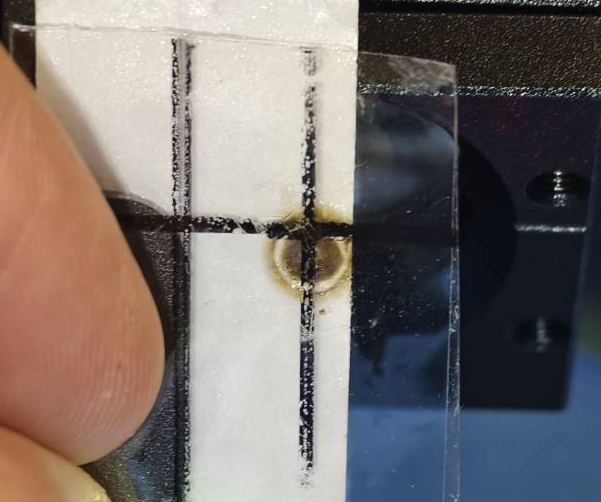

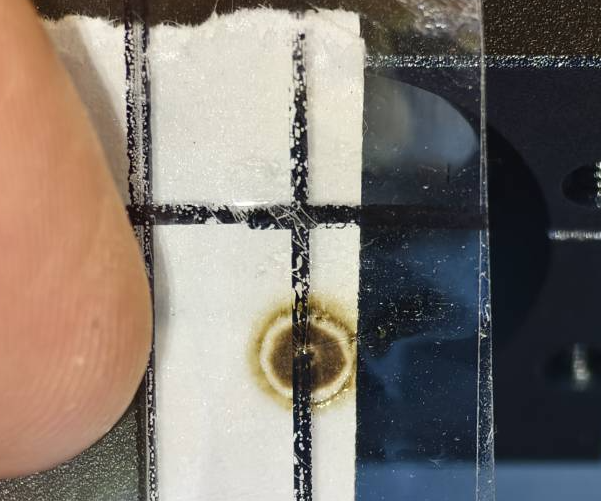

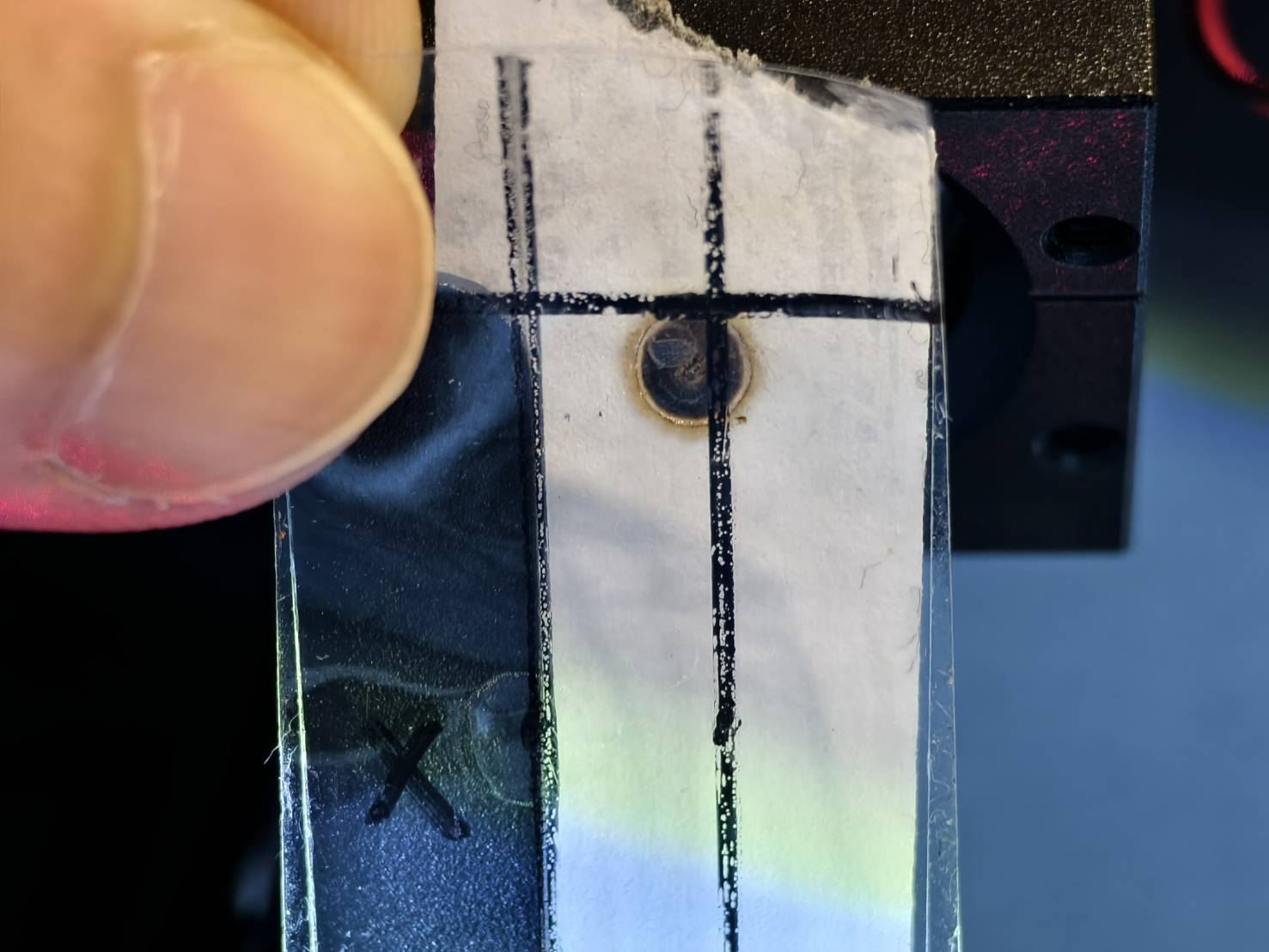

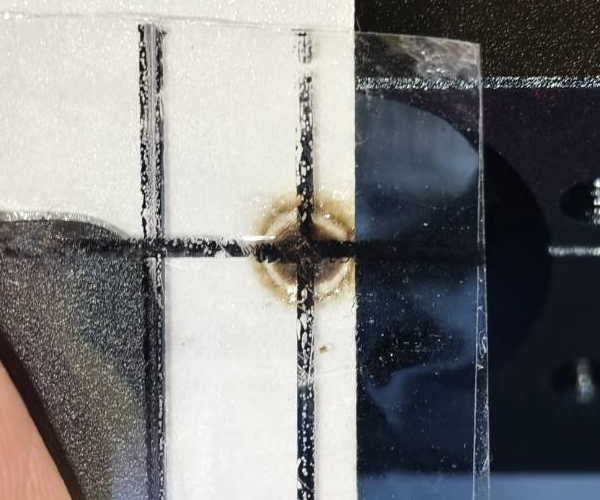

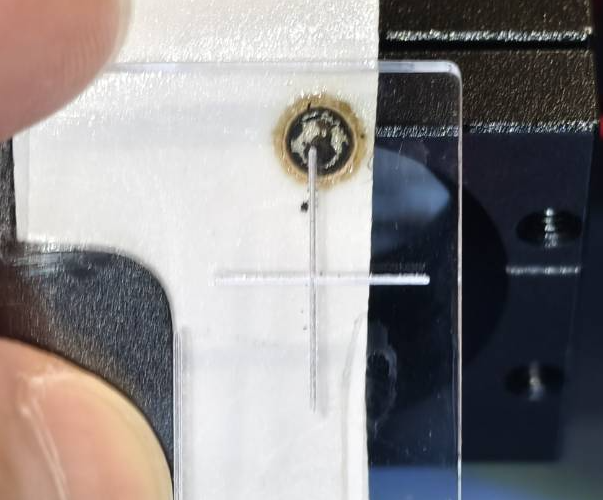

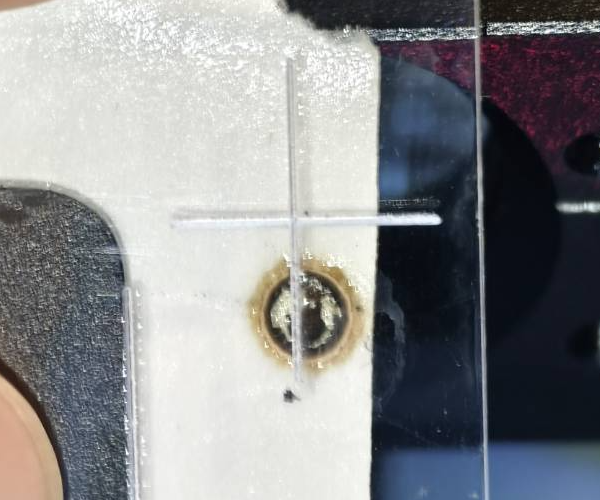

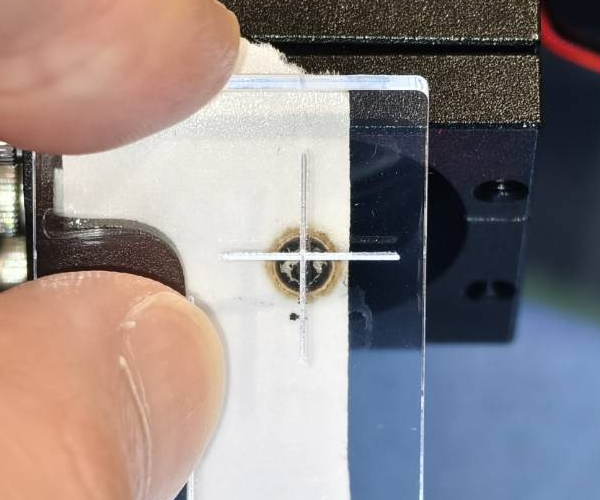

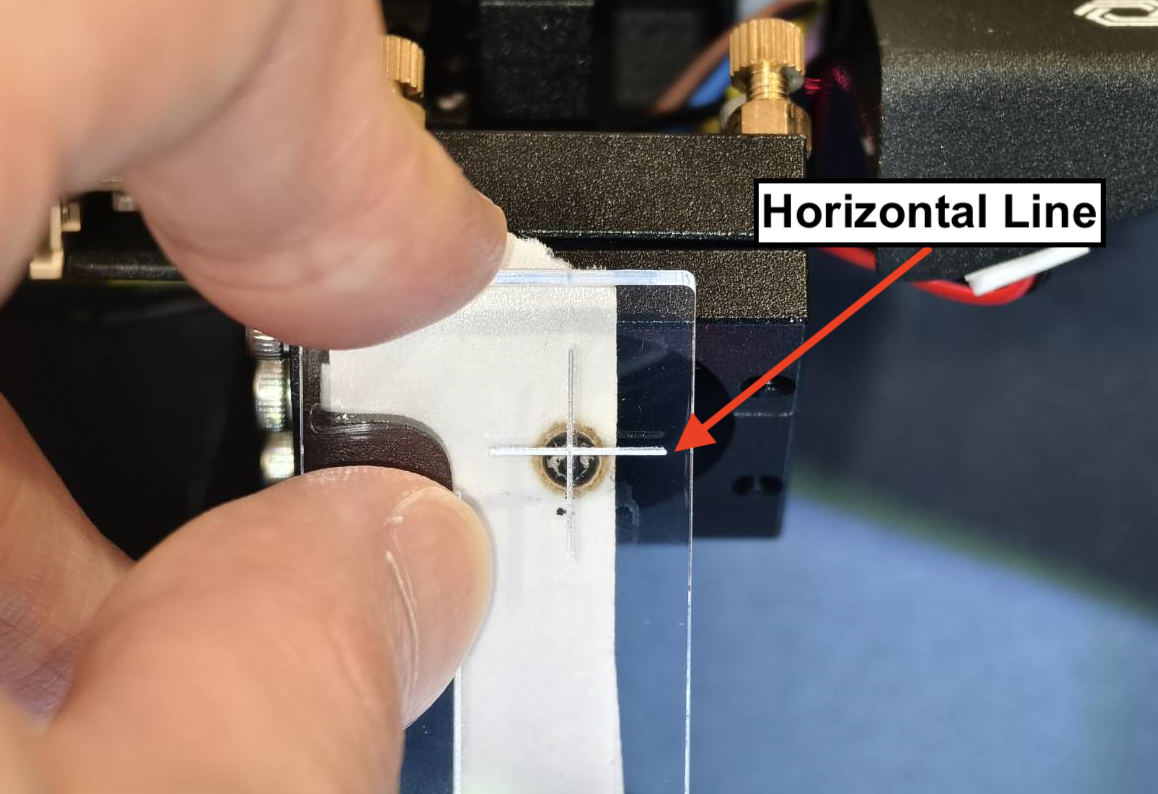

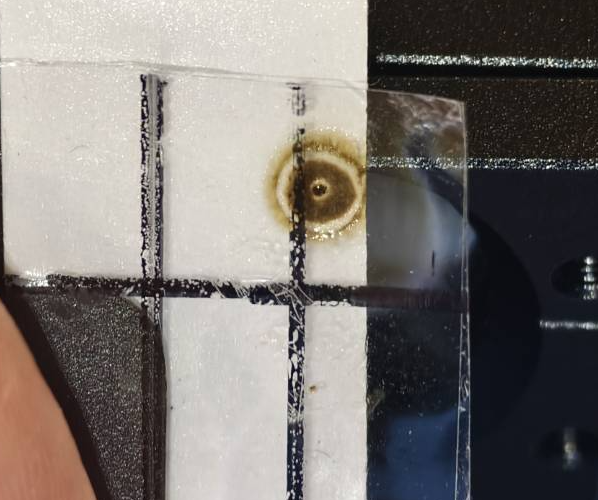

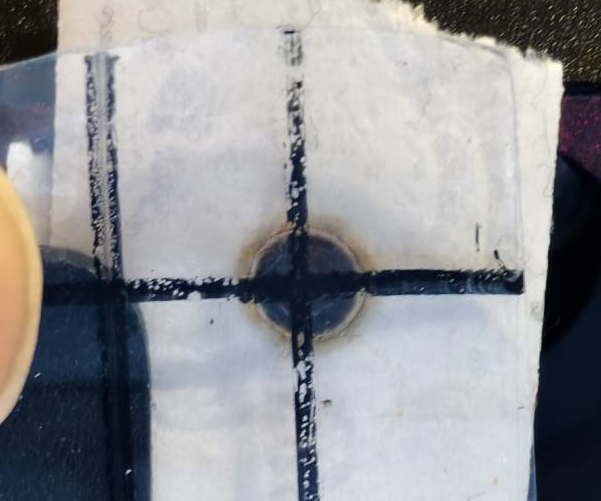

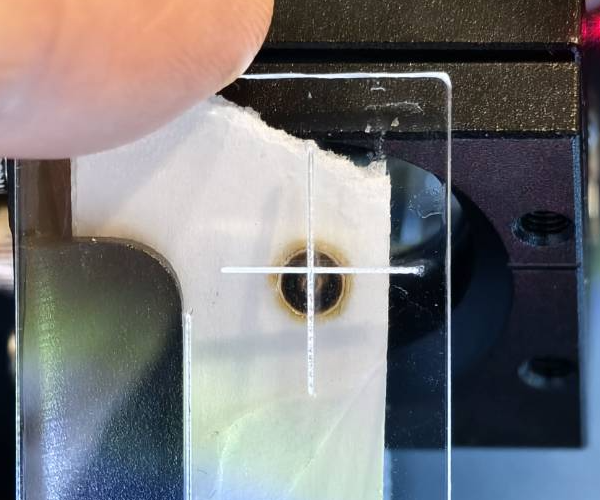

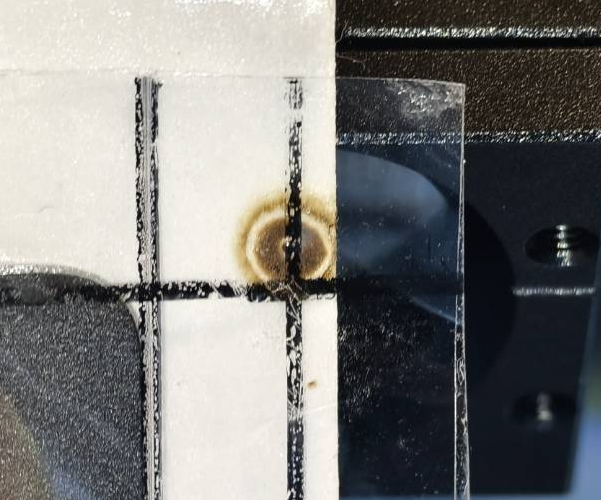

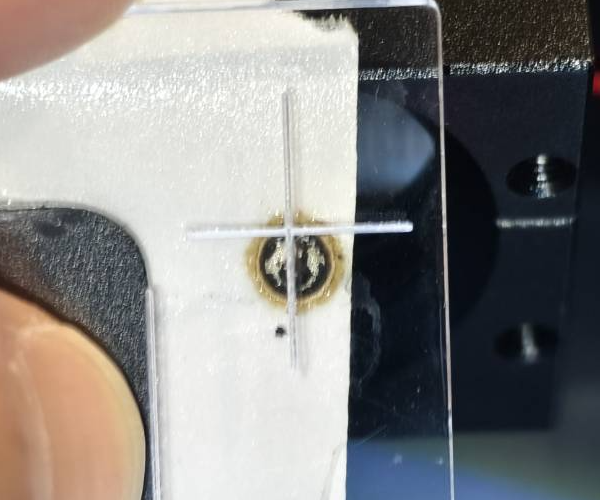

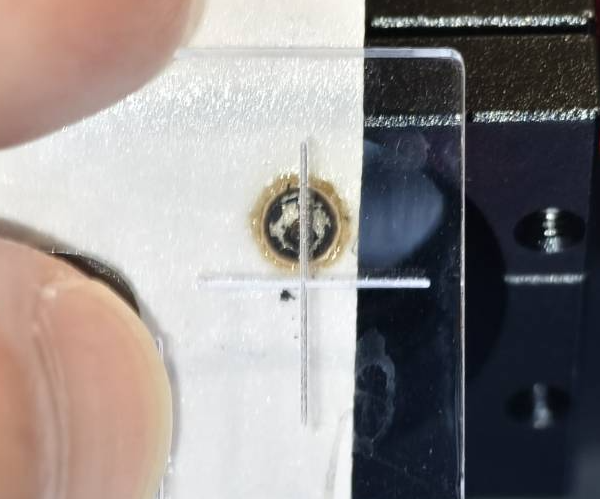

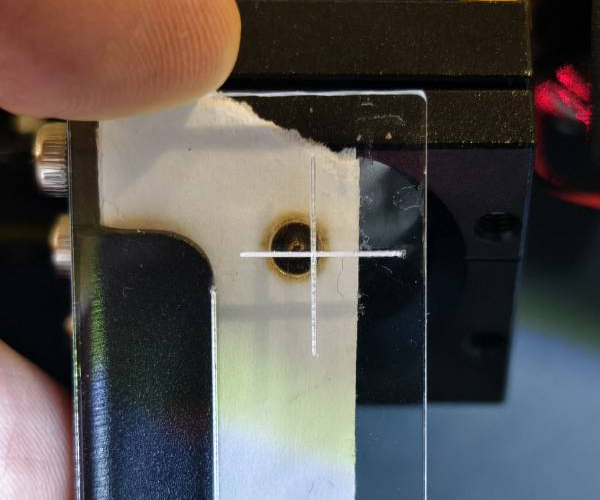

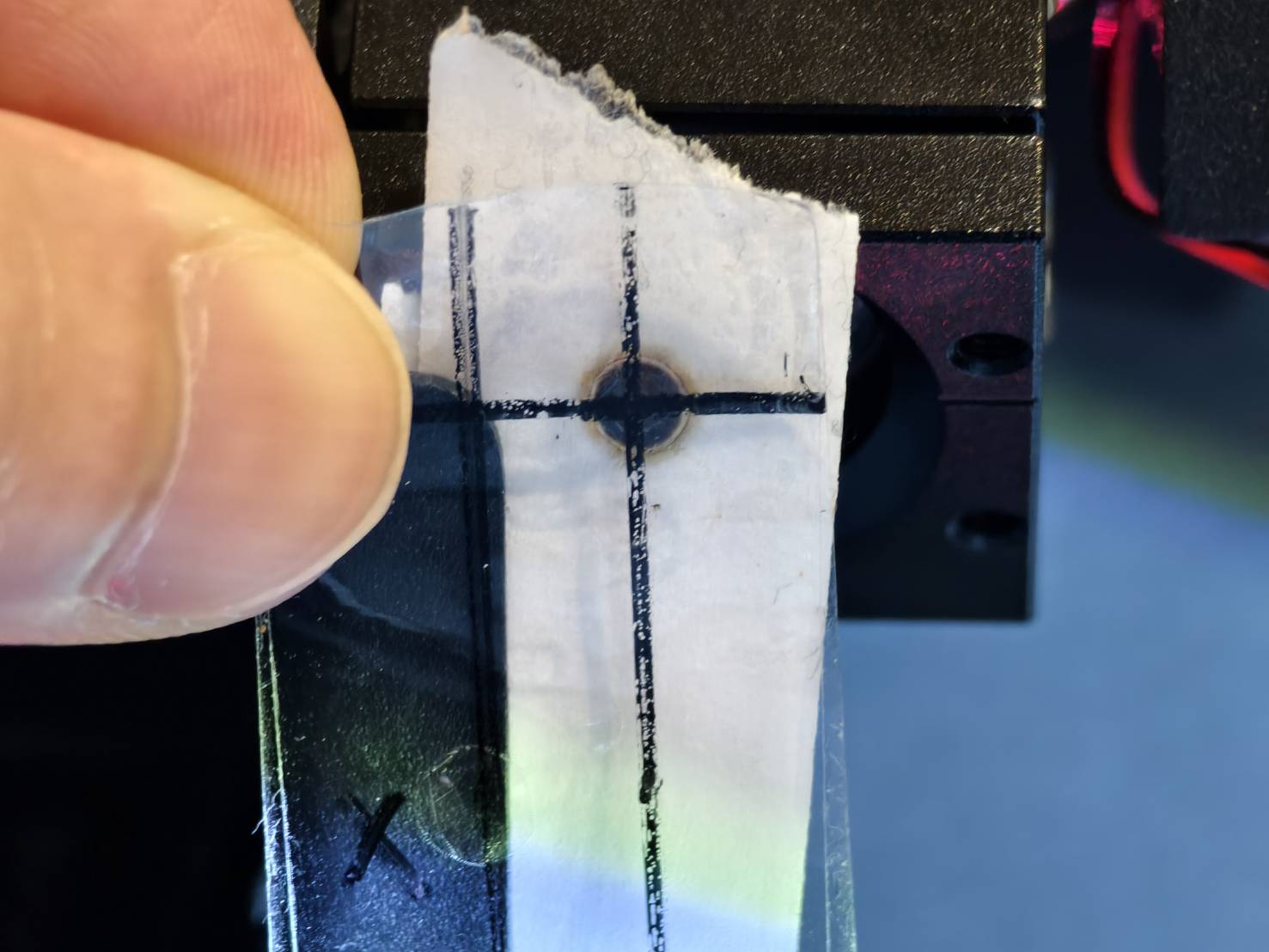

도구가 준비되면 레이저 헤드를 중앙으로 이동하고 5회 펄스를 발사합니다. 툴을 사용하여 점이 수평선에 가까운지 확인하세요. 도구로 수직선을 확인합니다. 도구의 원 또는 점을 입구에 맞추고 점의 위치를 확인합니다. 점은 선의 중앙에 위치해야 합니다. 선에 닿기만 한다면 약간 위나 아래에 있어도 괜찮습니다. 선에 닿지 않으면 허용되지 않습니다. 아크릴 양호한 예시 허용 가능한 예시 불량 예시 테이프  양호한 예시 허용 가능한 예시 불량 예시

결과를 확인하고 다음 조치를 결정하십시오:

단계 4

3번 미러에서 포커스 렌즈 입구까지의 경로를 초기화하고 정렬하세요.

5단계

고급 조정이 완료되었지만, 실제 광경로 정렬은 아직 완료되지 않았습니다.

다음 문서로 돌아가십시오: 4-10 광 경로 조정, 다음 단계부터 시작: 8단계 까지 진행하십시오.
