설명
이 문서는 beamo II 확장 베이스 애드온 설치에 대한 단계별 가이드를 제공합니다.
설치 과정은 아래 지침을 따라 주십시오.
확장 베이스에 배치할 재료 높이 정보는 다음과 같습니다:
| 허니콤 미사용 | |
| 슬롯 1 | 23 ~ 50 mm |
| 슬롯 2 | 51 ~ 58 mm |
| 슬롯 3 | 81 ~ 110 mm |
| 슬롯 4 | 111 ~ 140 mm |
| 서랍 미사용 시 | 141 ~ 155 mm |
| 허니콤 사용 시 | |
| 슬롯 1 | 0 ~ 27 mm |
| 슬롯 2 | 28 ~ 57 mm |
| 슬롯 3 | 58 ~ 87 mm |
| 슬롯 4 | 88 ~ 117 mm |
| 서랍 미사용 시 | 118 ~ 132 mm |
개봉:
# |

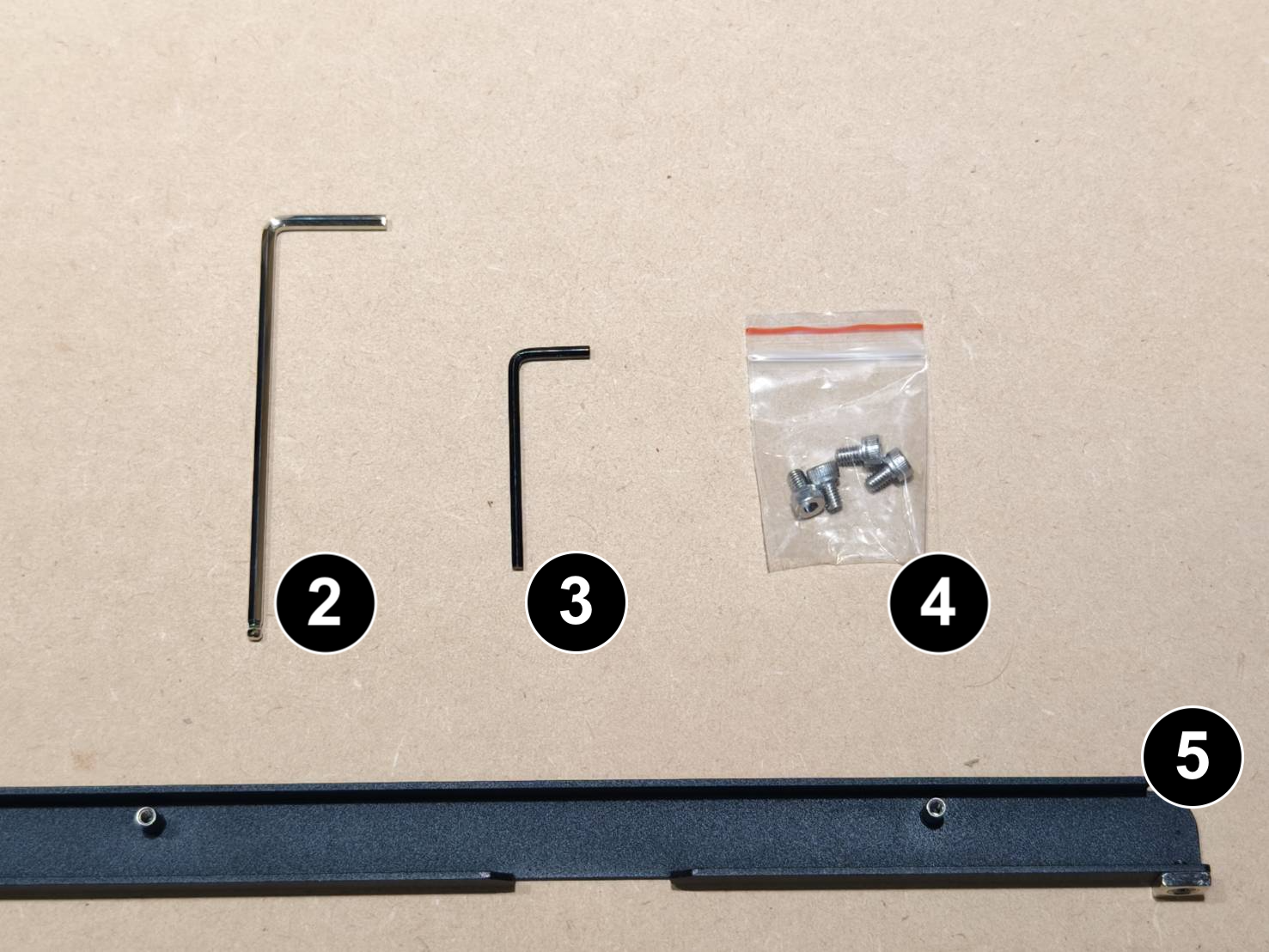

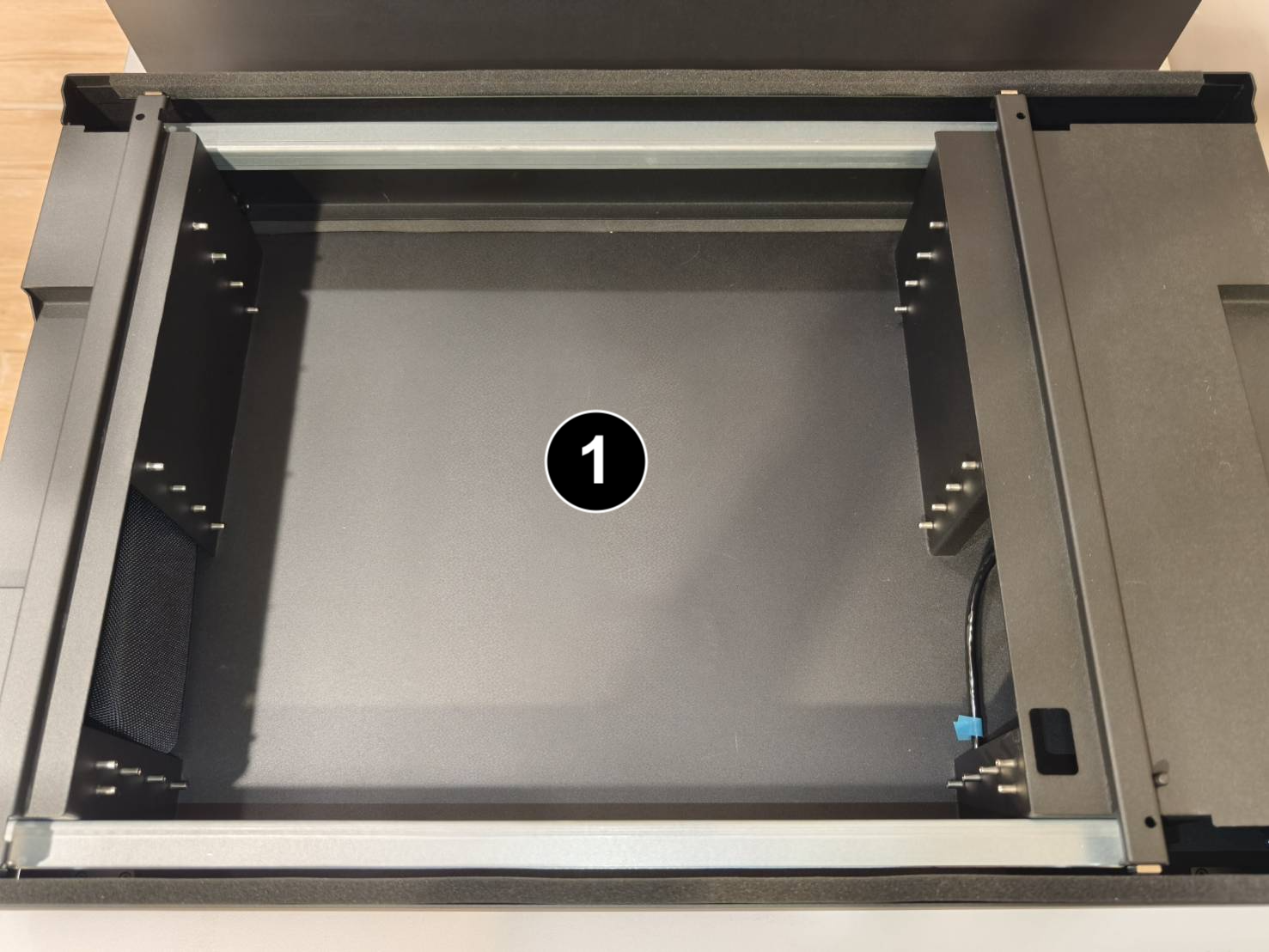

품목 | 수량 |
1 |
확장 베이스 | 1개 |
2 |
3mm 육각 렌치 | 2개 |
3 |
2.5mm 육각 렌치 | 1개 |
4 |
육각 나사 | 4개 |
5 |
서랍 손잡이 | 1개 |
6 |

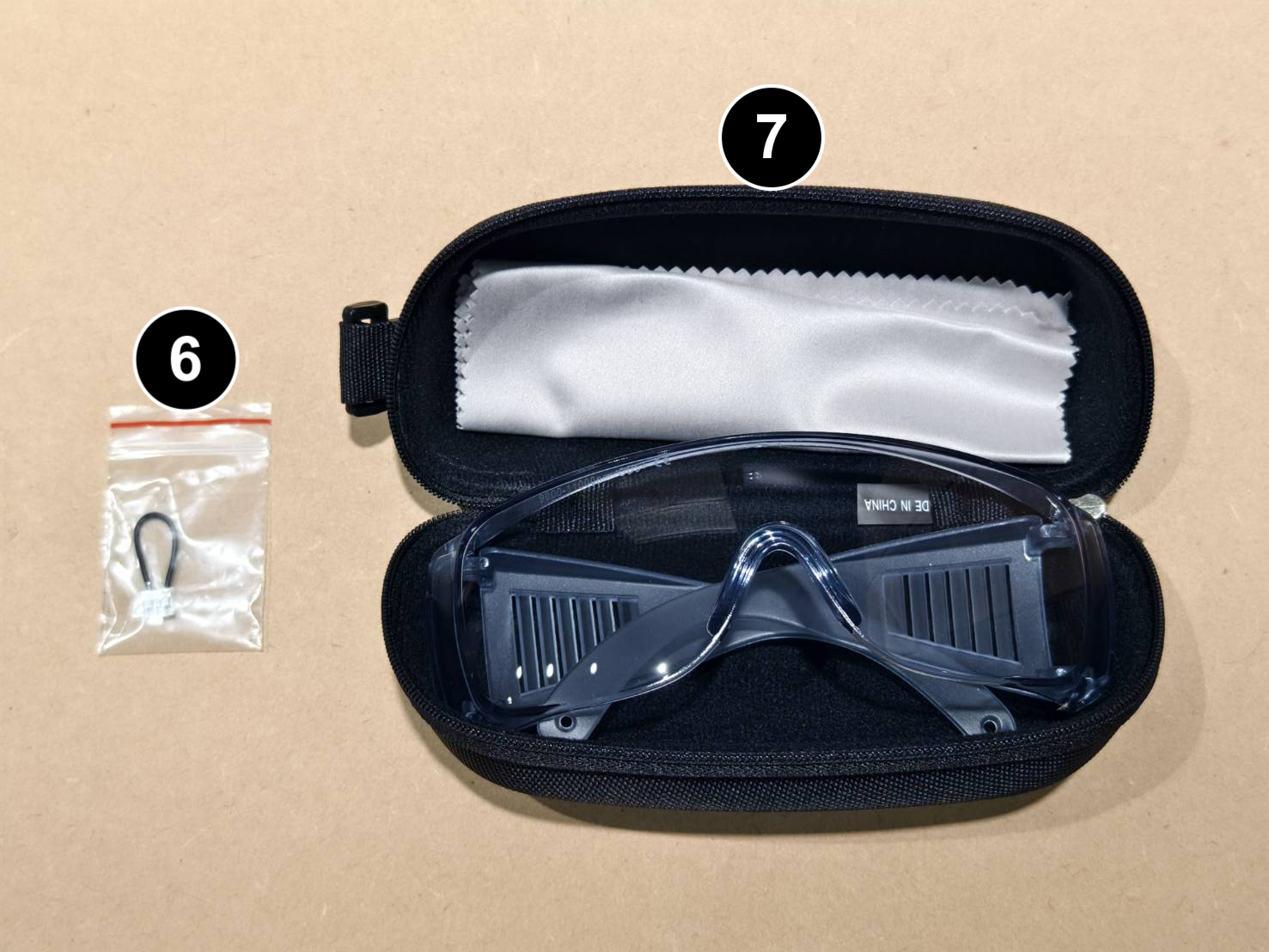

점퍼 (자동 급지 장치 추가 기능 또는 확장 베이스의 전면 및 후면 커버를 열어야 하는 모든 애플리케이션에 사용됩니다.) |
1개 |
7 |
보안경 | 1개 |
8 |
십자 나사 (Class 4 레이저 안전 제어가 필요한 국가/지역용) | 1개 |
9 |

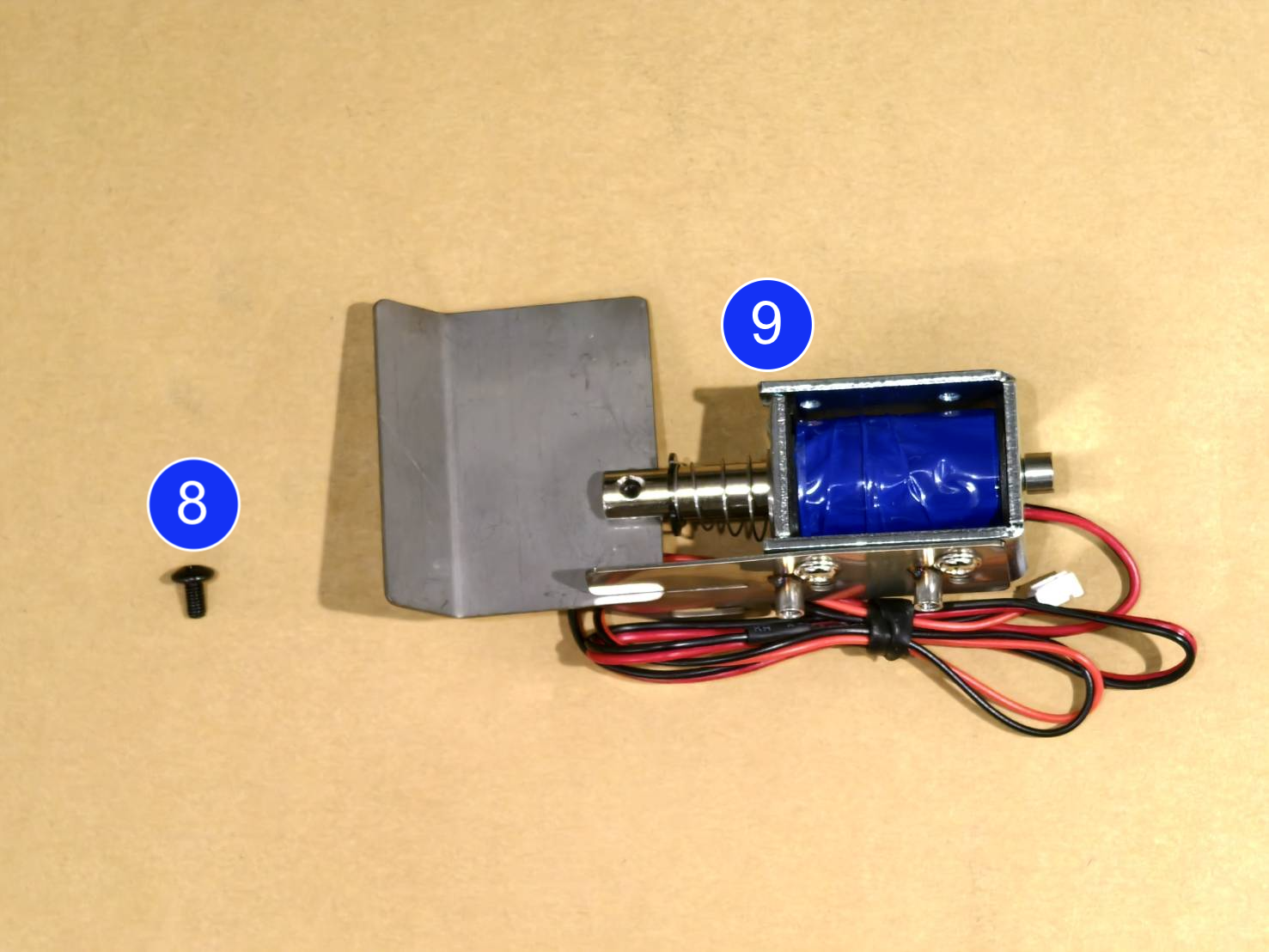

레이저 셔터 애드온 (Class 4 레이저 안전 제어가 필요한 국가/지역용) | 1개 |
도구
# |
품목 | 수량 |
1 |

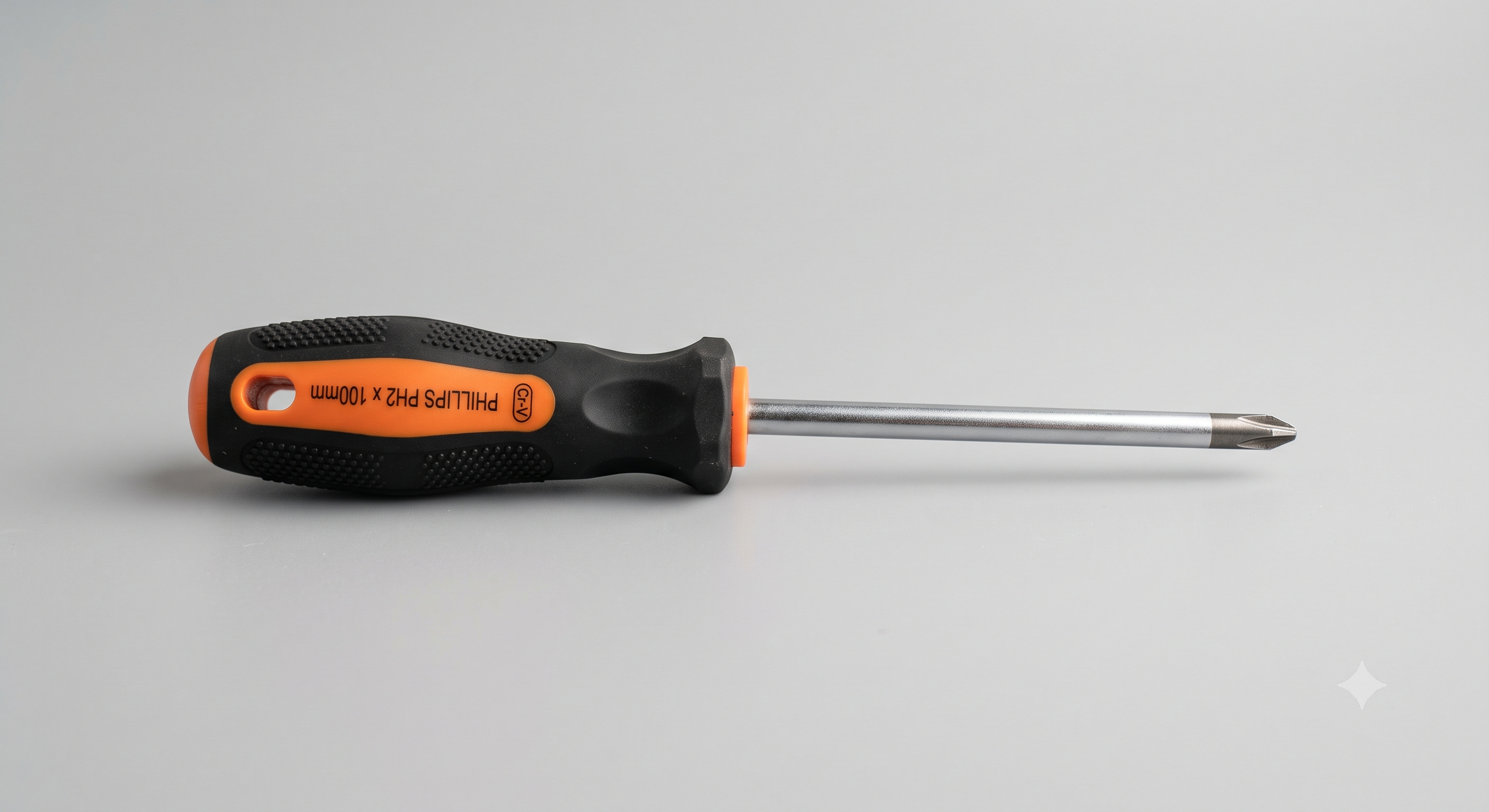

십자 드라이버 (레이저 셔터 사용 시 선택사항) | 1개 |
1단계

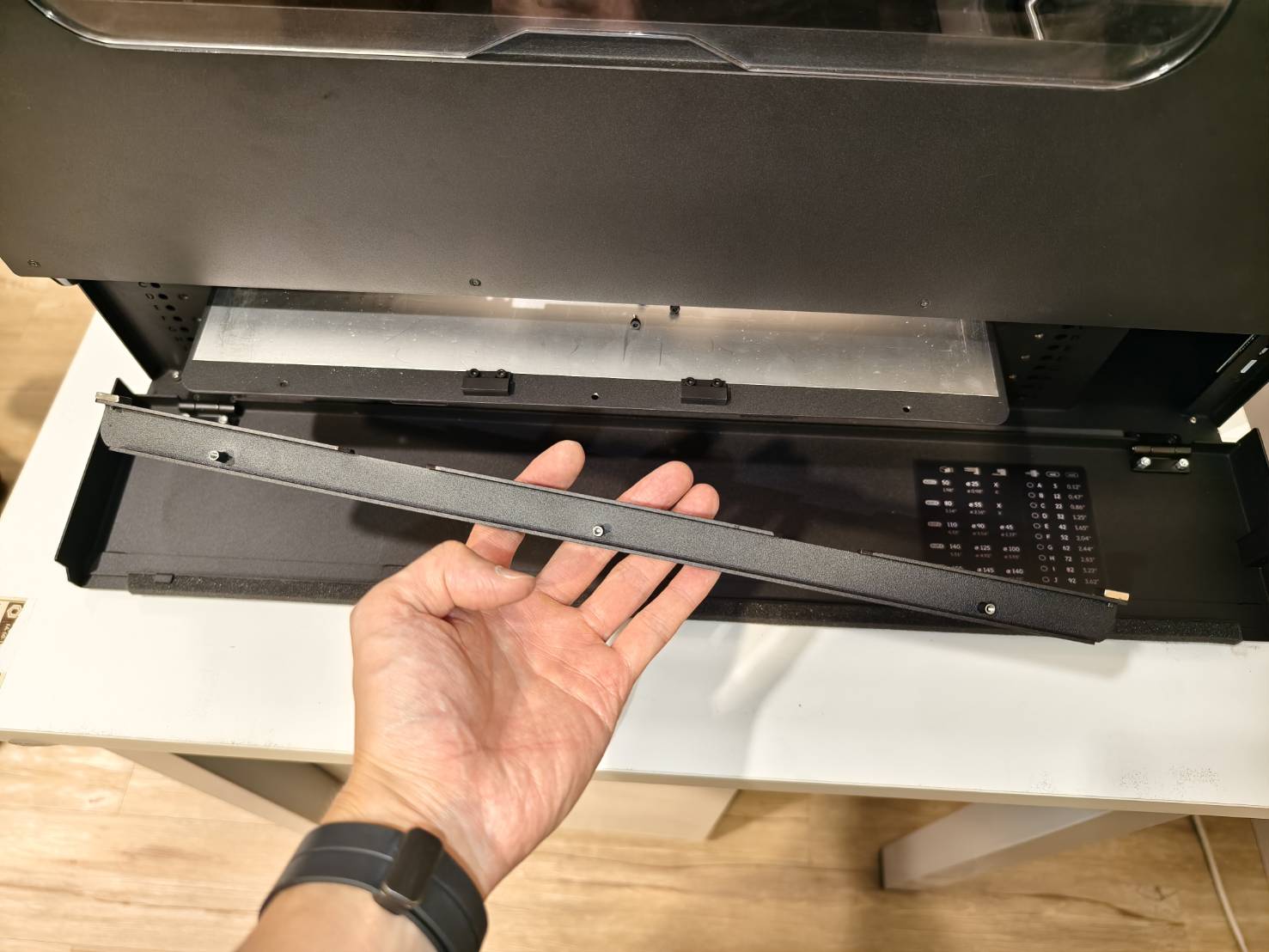

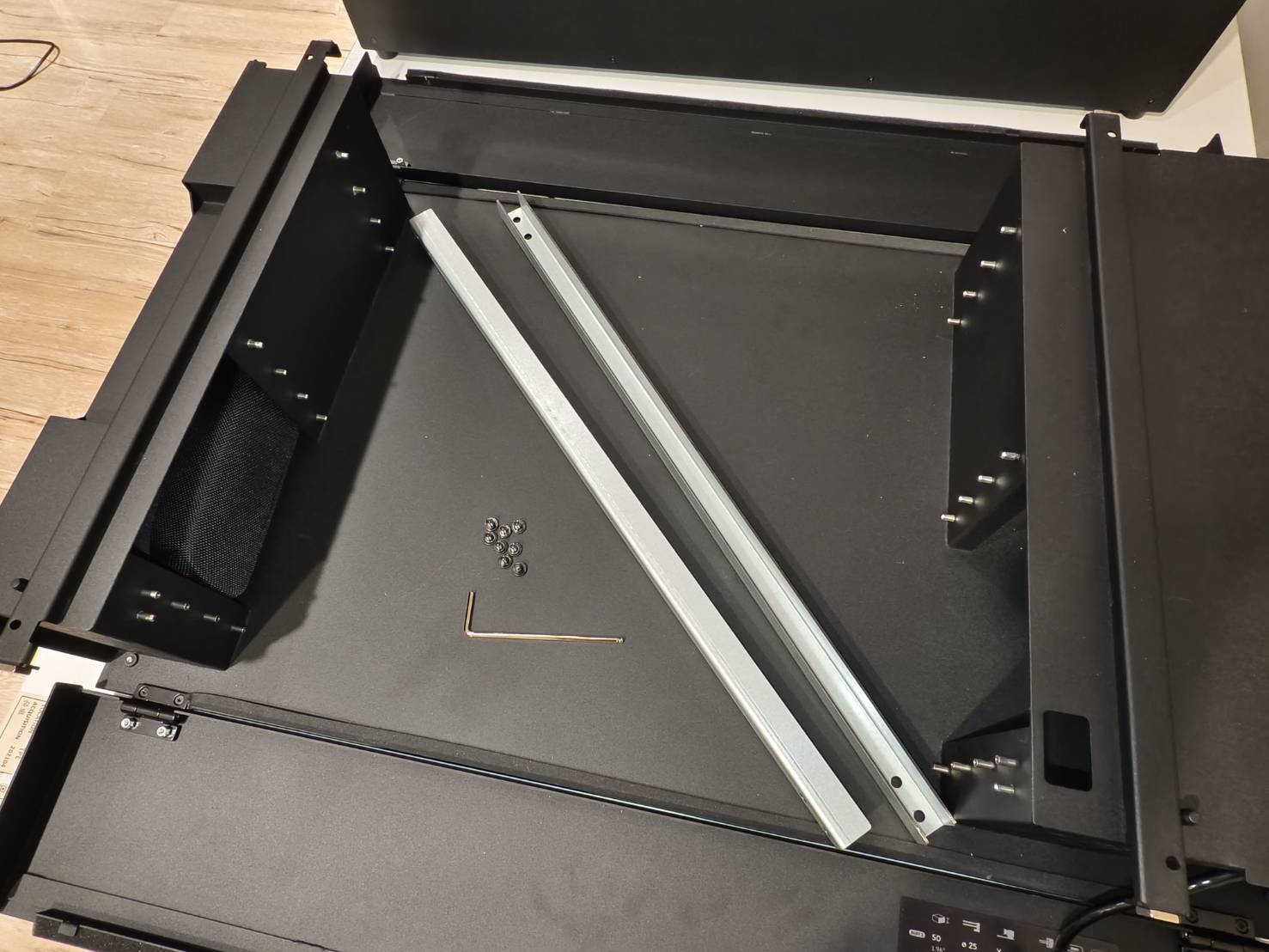

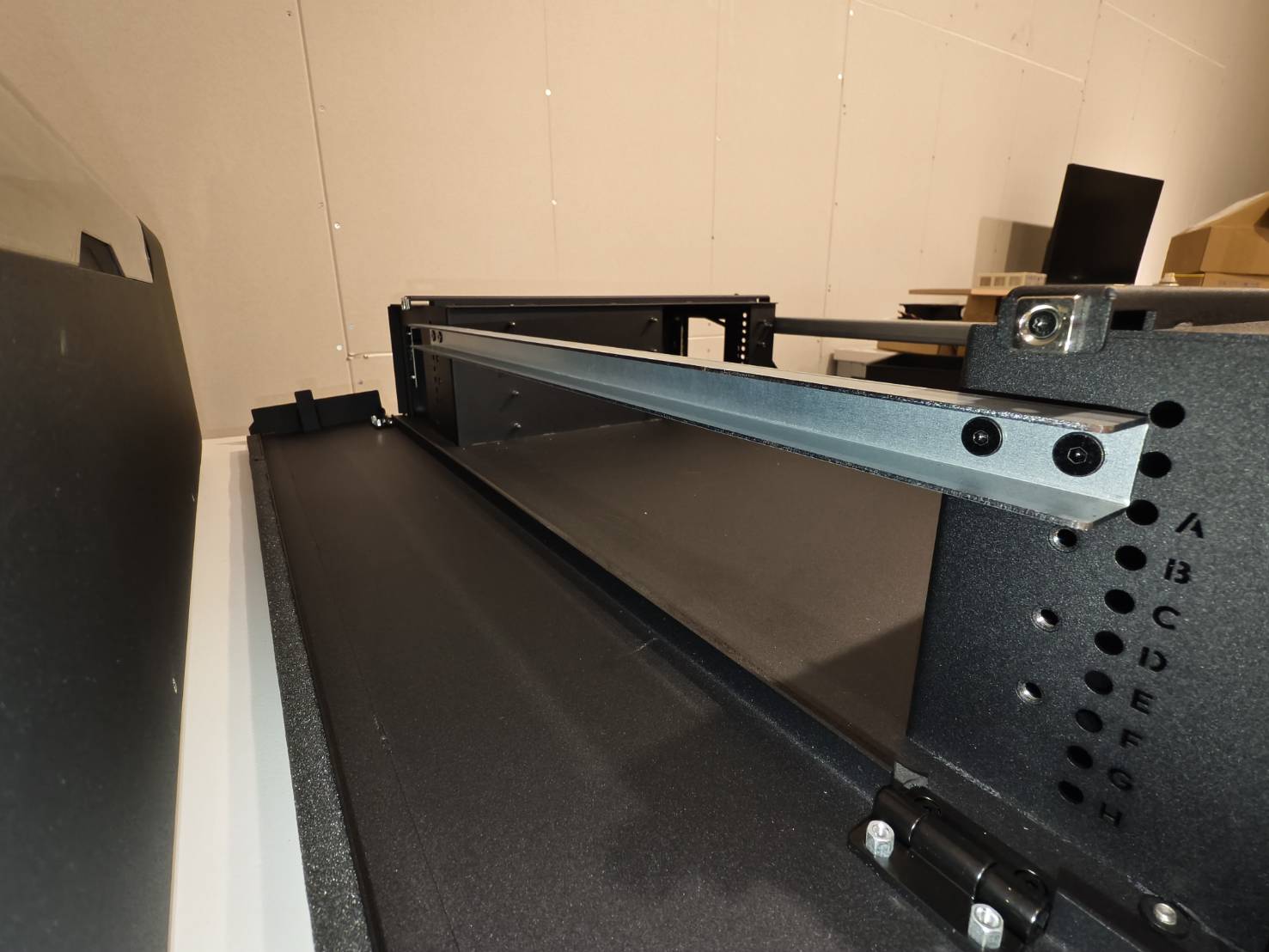

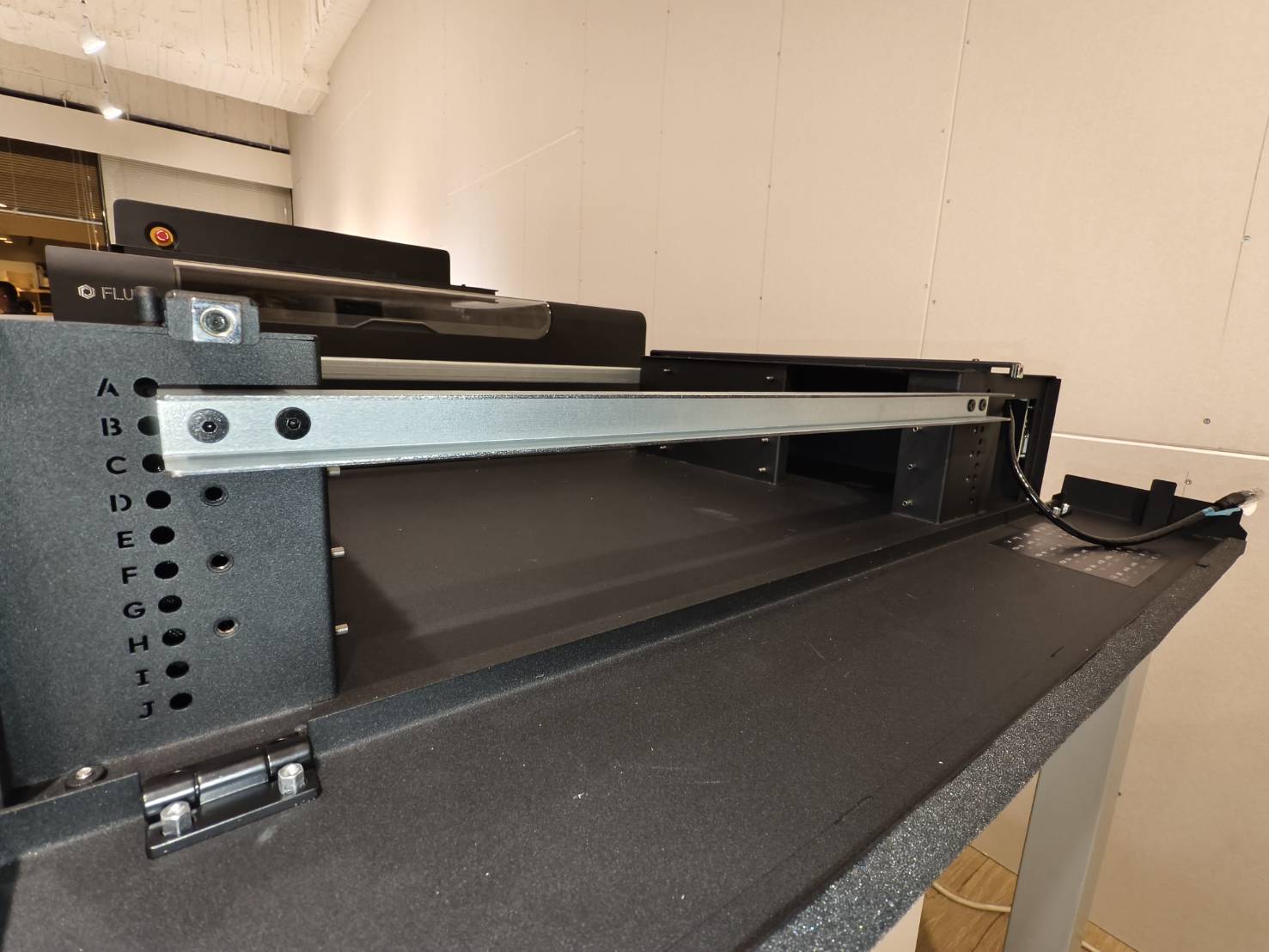

베이스의 전면 및 후면 커버를 열어 금속 고정대를 제거합니다.
2단계
기기를 확장 베이스 위에 올려놓습니다. 2명이 함께 작업하는 것을 권장합니다.
3단계

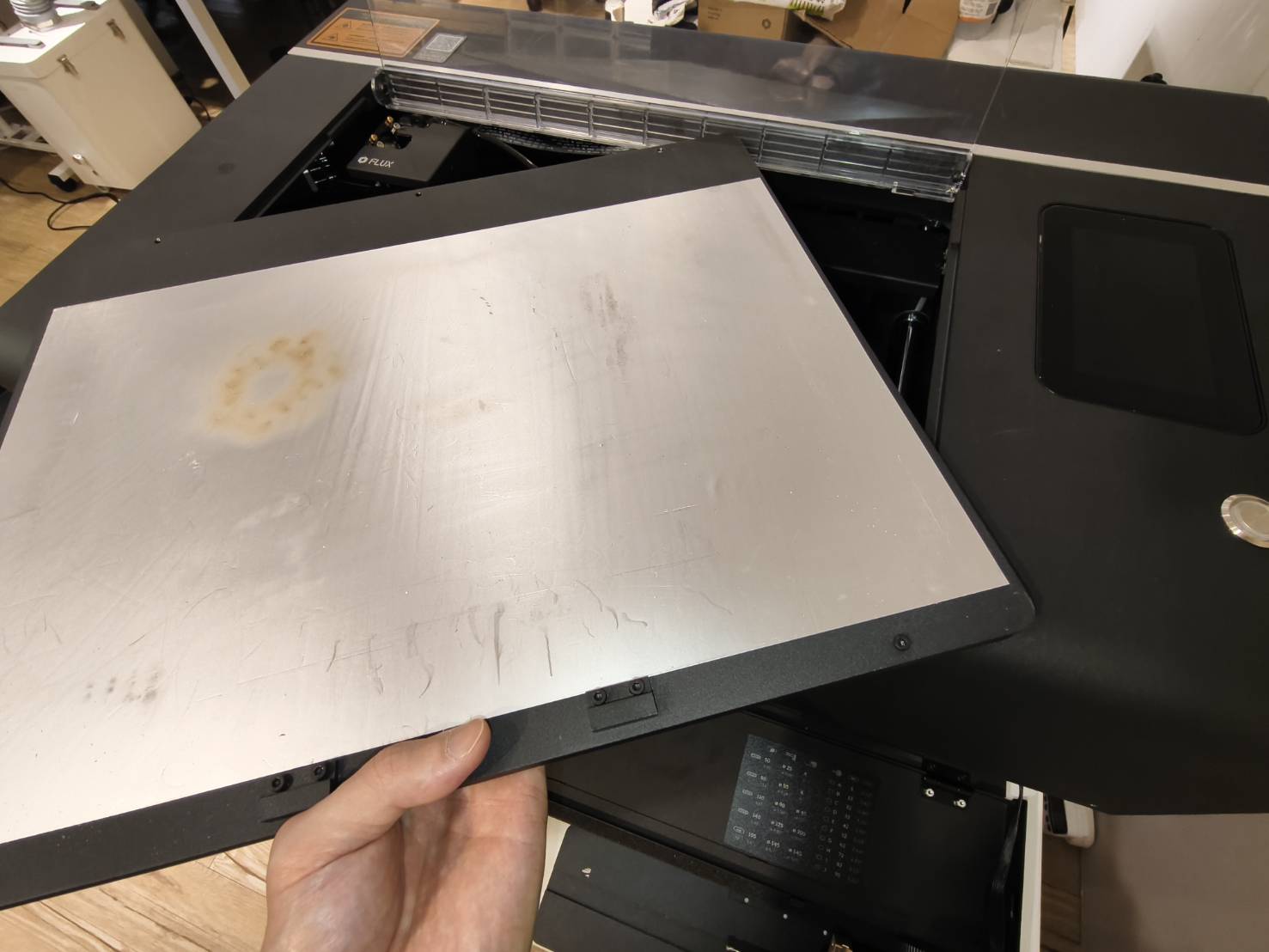

기기 하판의 나사 6개를 제거하면 하판을 분리할 수 있습니다.
이후 작업을 위해 나사를 안전하게 보관하십시오.
4단계

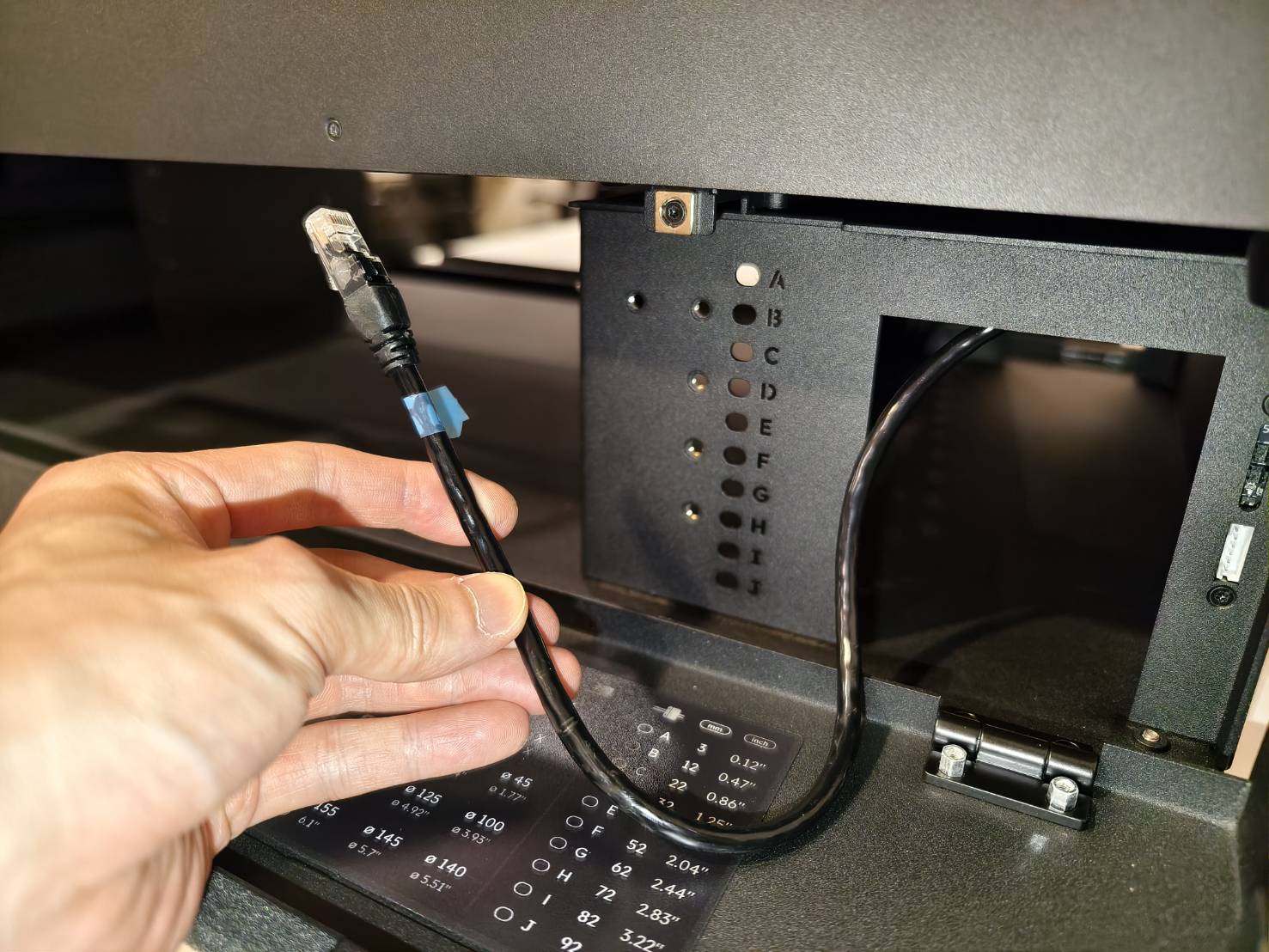

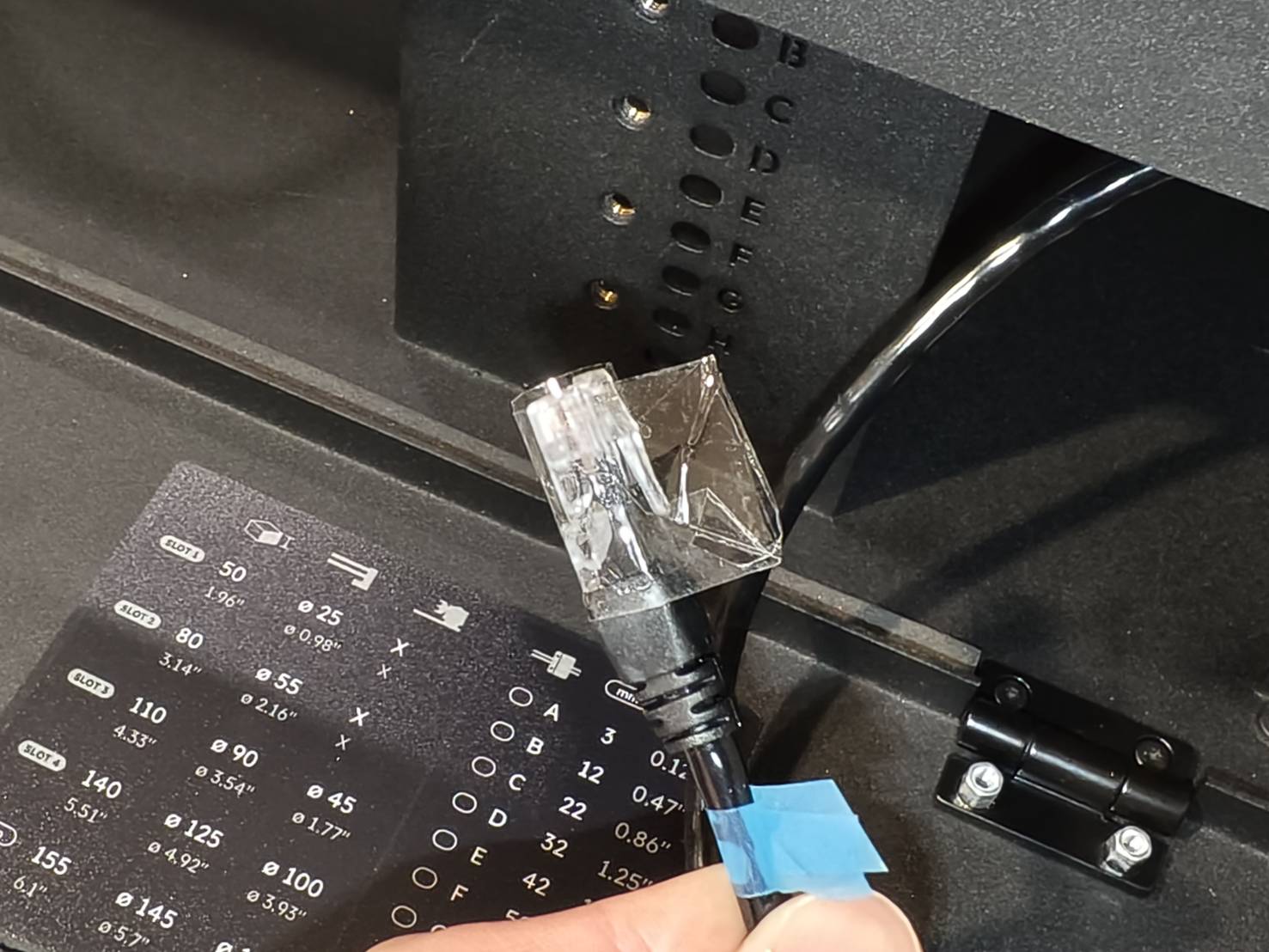

- 확장 베이스 내부에서 RJ45 케이블을 찾습니다.

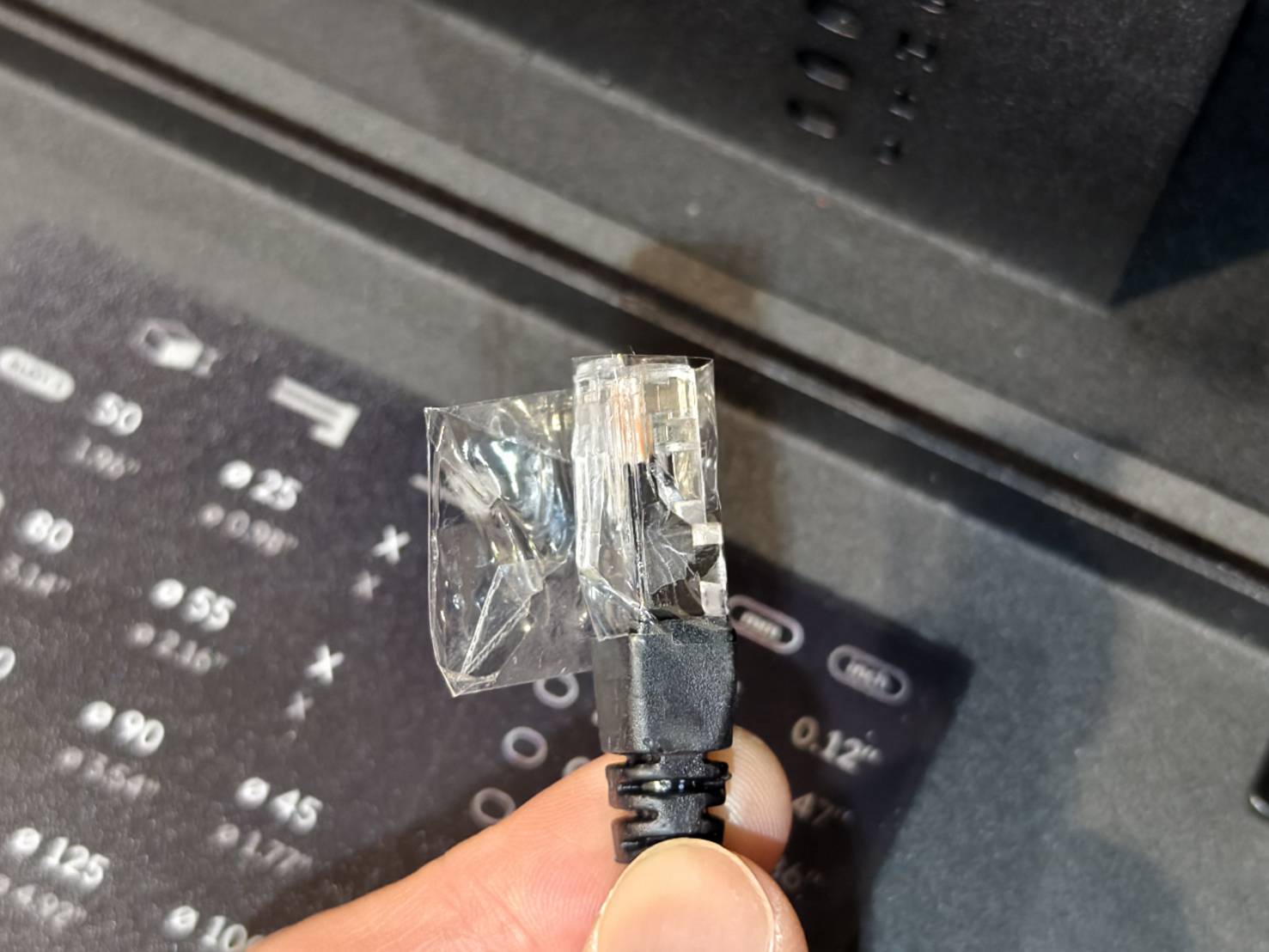

- 테이프를 사용하여 RJ45 케이블 헤드를 감싸줍니다. 이는 클립 손상을 방지하기 위함입니다.
5단계

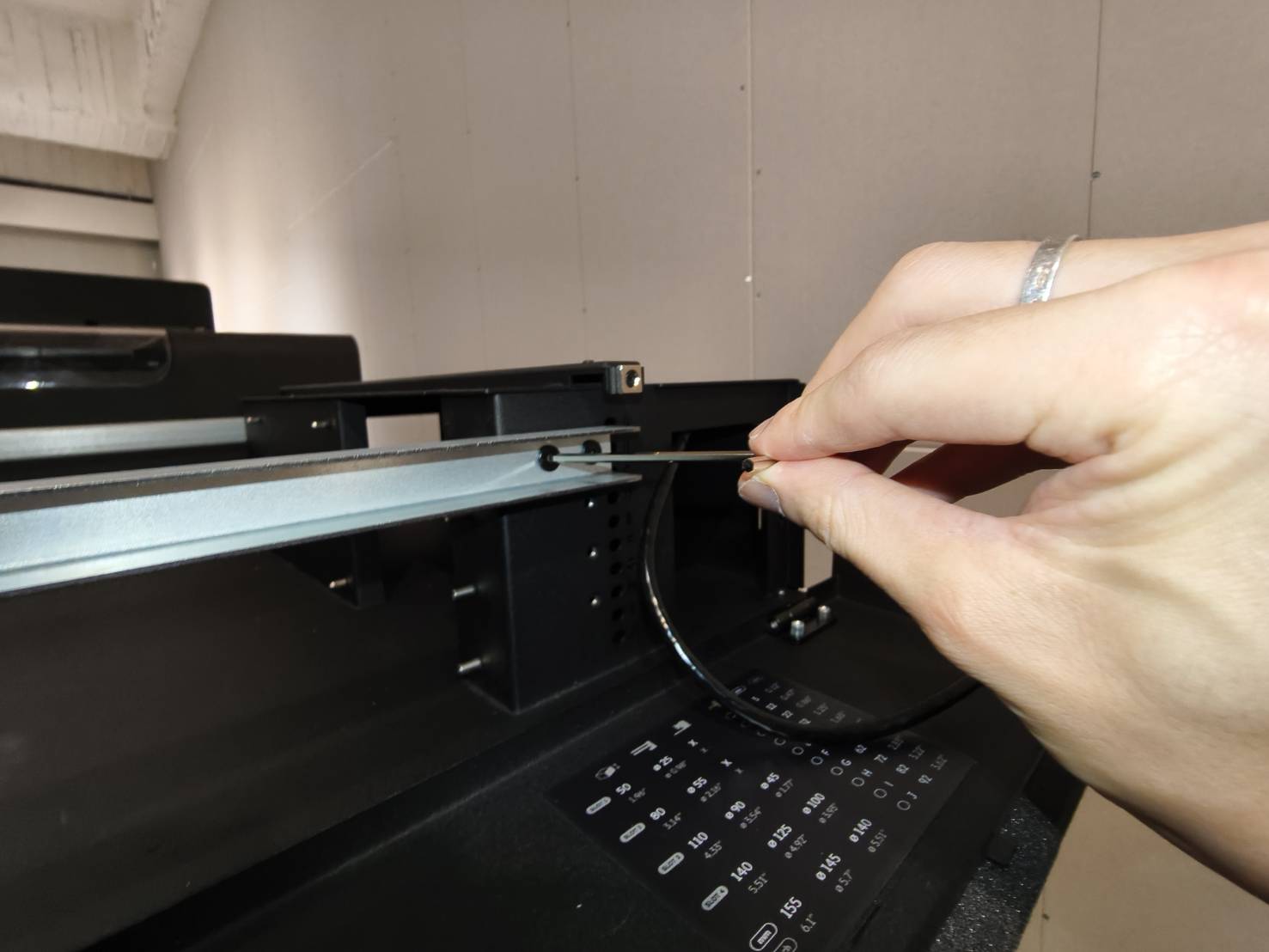

RJ45 케이블을 베이스와 기기 내부의 구멍을 통해 통과시킵니다.
RJ45 케이블은 프레임 쪽, 즉 은색 샤프트의 바깥쪽에 위치해야 합니다.
6단계
테이프를 제거하고 RJ45 케이블을 기기 내부의 소켓에 연결합니다.
7단계

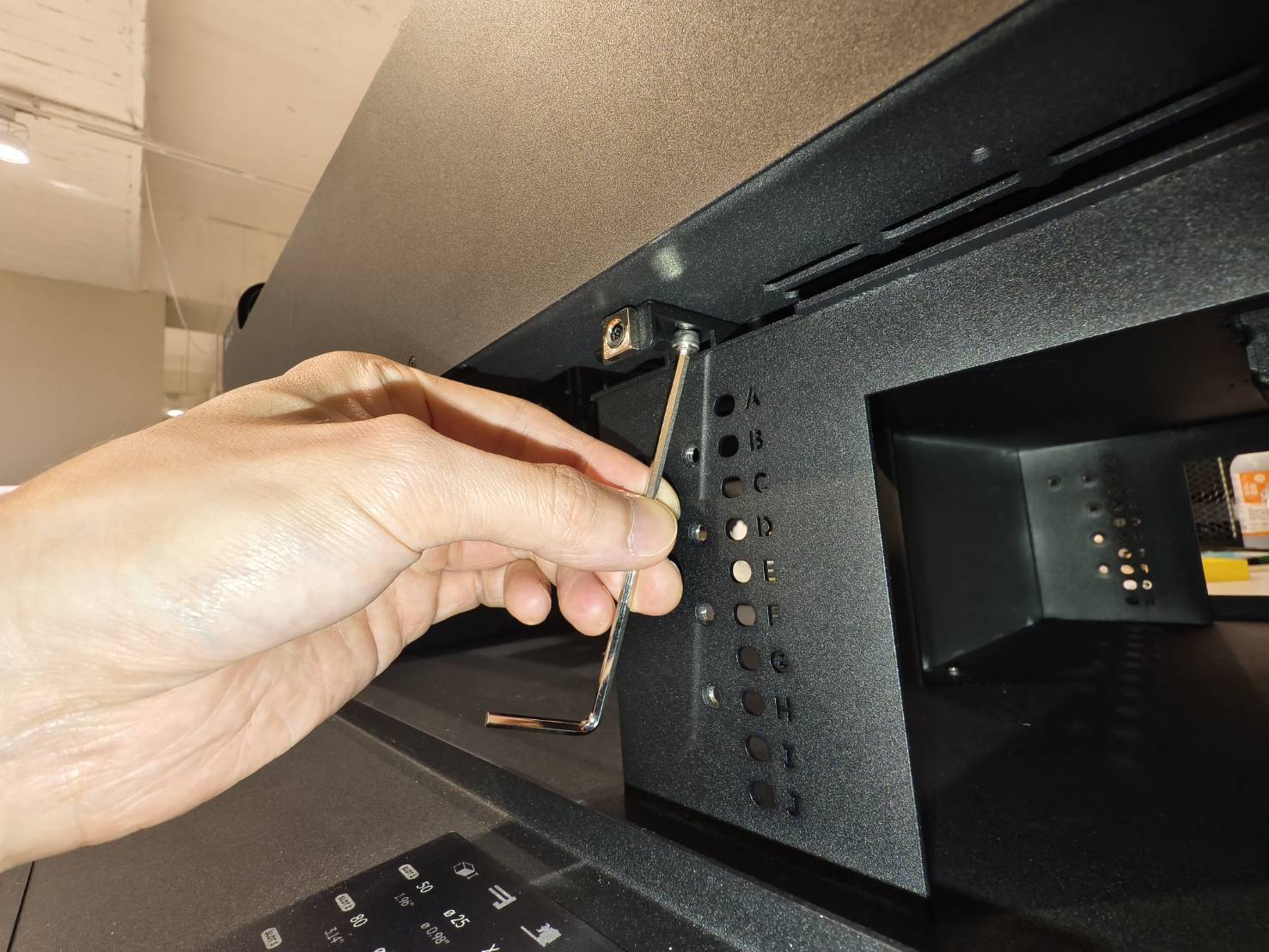

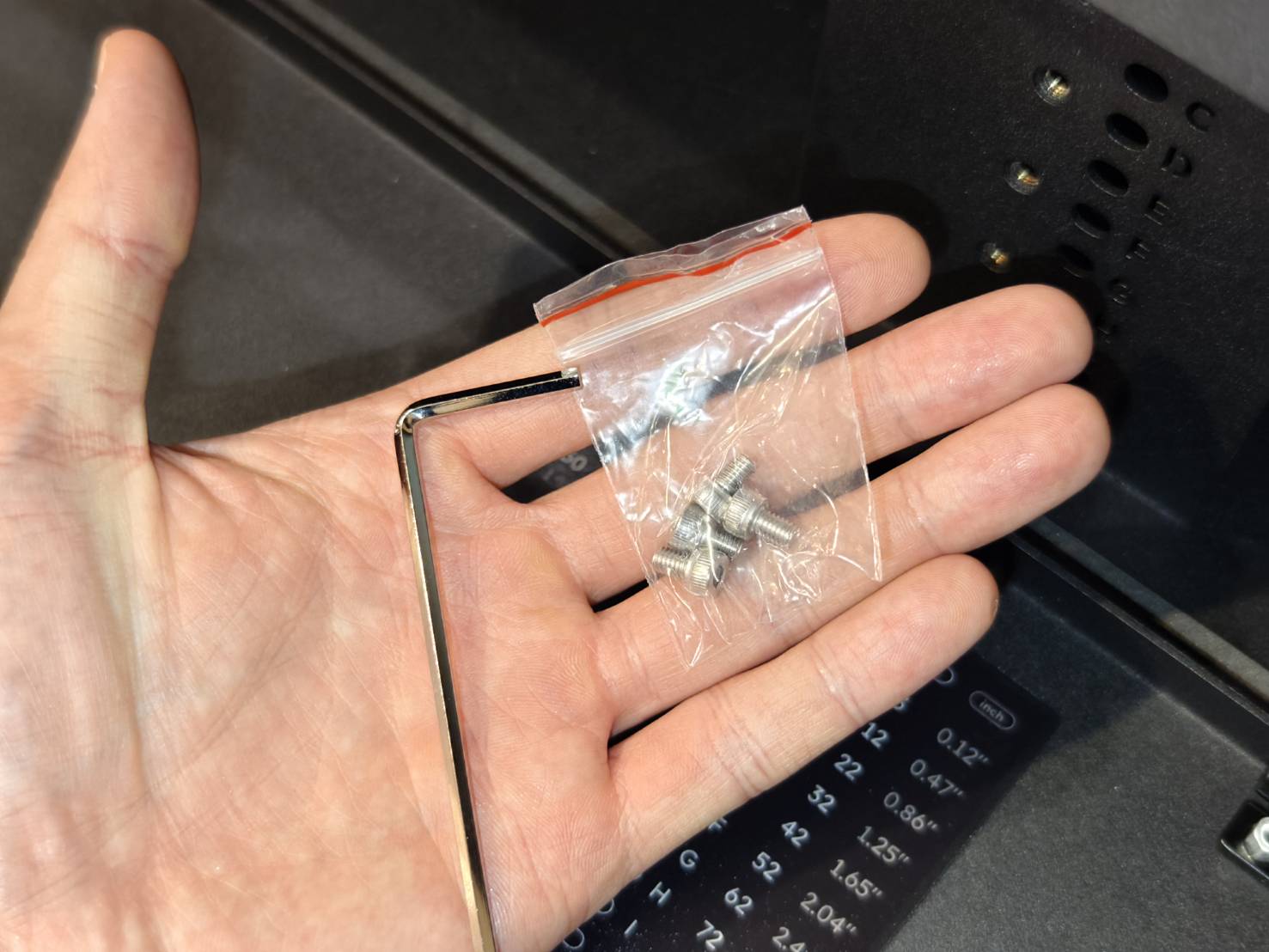

추가 구성품에 포함된 육각 렌치와 나사를 사용하여 기기와 확장 베이스를 고정합니다.
8단계

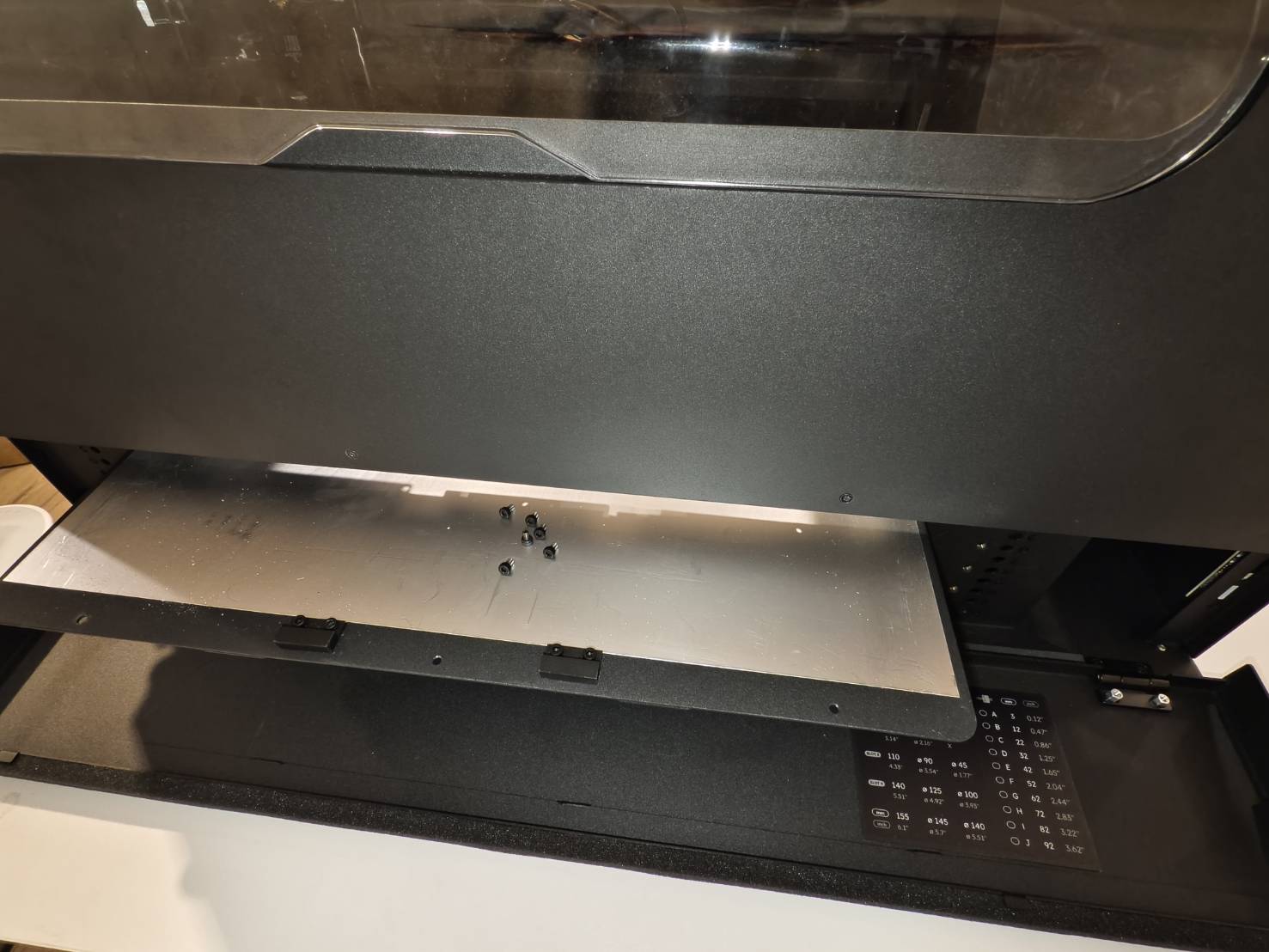

기기의 하판을 다시 기기에 장착하고, 하판에서 분리한 나사 3개를 찾습니다.
9단계
서랍 손잡이를 찾아 플레이트에 설치합니다.
|

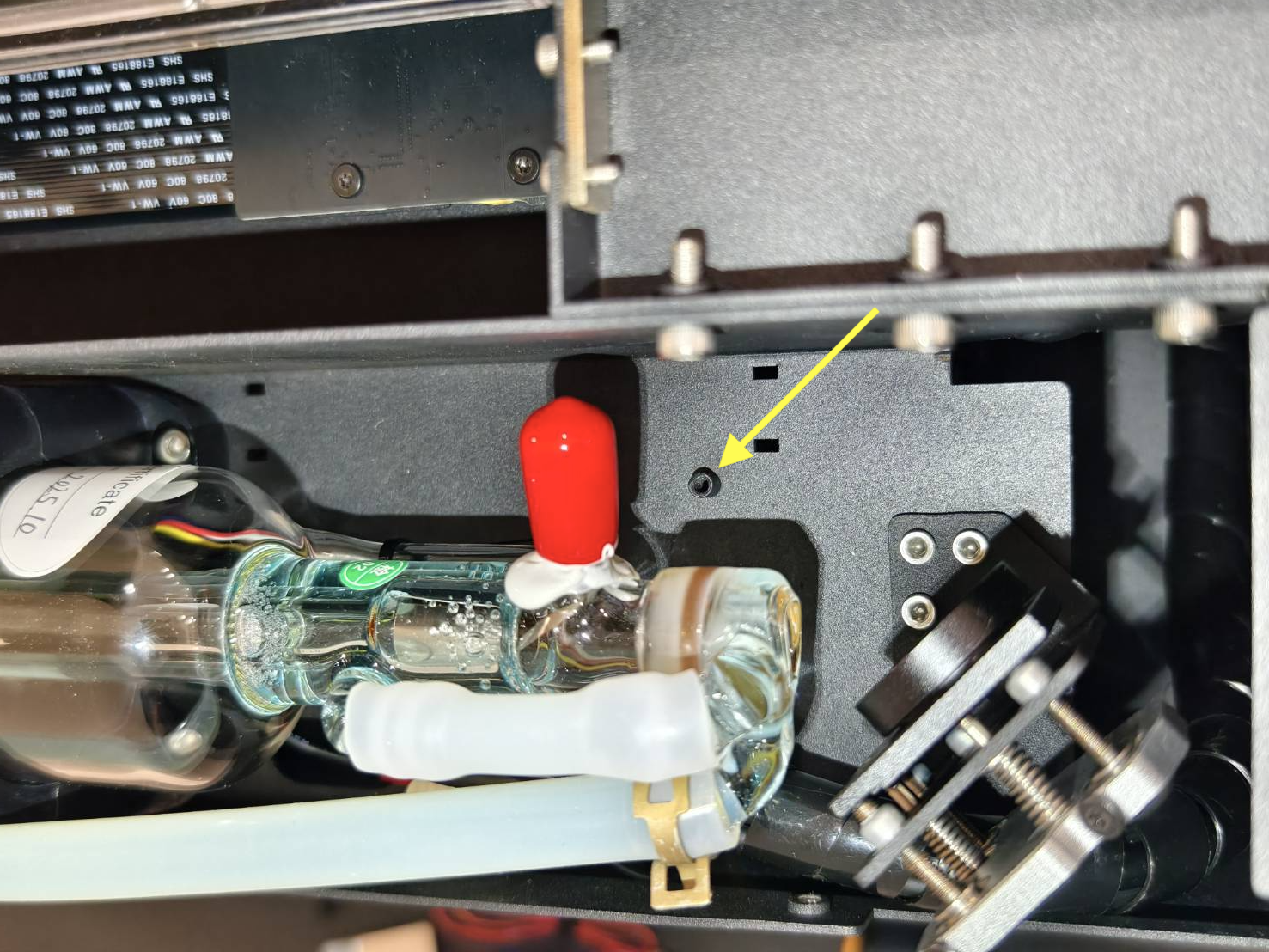

**참고** 해당 국가 또는 지역에 Class 4 레이저에 대한 특정 안전 규정이 없는 경우, 여기서 설치를 종료하셔도 됩니다. 상자에 이 레이저 셔터 애드온이 포함되어 있다면, 반드시 설치해야 합니다. |
| 애드온 및 나사 | 스터드 위치 |
13단계
케이블을 기기 반대편에 있는 소형 보드에 연결합니다.
14단계
후면 커버를 다시 장착합니다.
#END
