beamo II - 2W IR 적외선 레이저 애드온 - 캘리브레이션 가이드

⚠︎ Beam Studio와 beamo II 펌웨어가 최신 버전으로 업데이트되었는지 확인하세요.

설명

이 문서는 2W IR 적외선 레이저 애드온 캘리브레이션 수행 과정을 안내합니다.


카메라 캘리브레이션이 필요한 경우
1. 모듈을 처음 사용할 때
2. 장비를 이동했을 때
3. 카메라 미리보기와 실제 조각 위치가 일치하지 않을 때

참고:
카메라 미리보기 기능을 처음 사용하기 전에 카메라 캘리브레이션이 필요합니다.

1단계 - Beam Studio 및 펌웨어 버전 확인

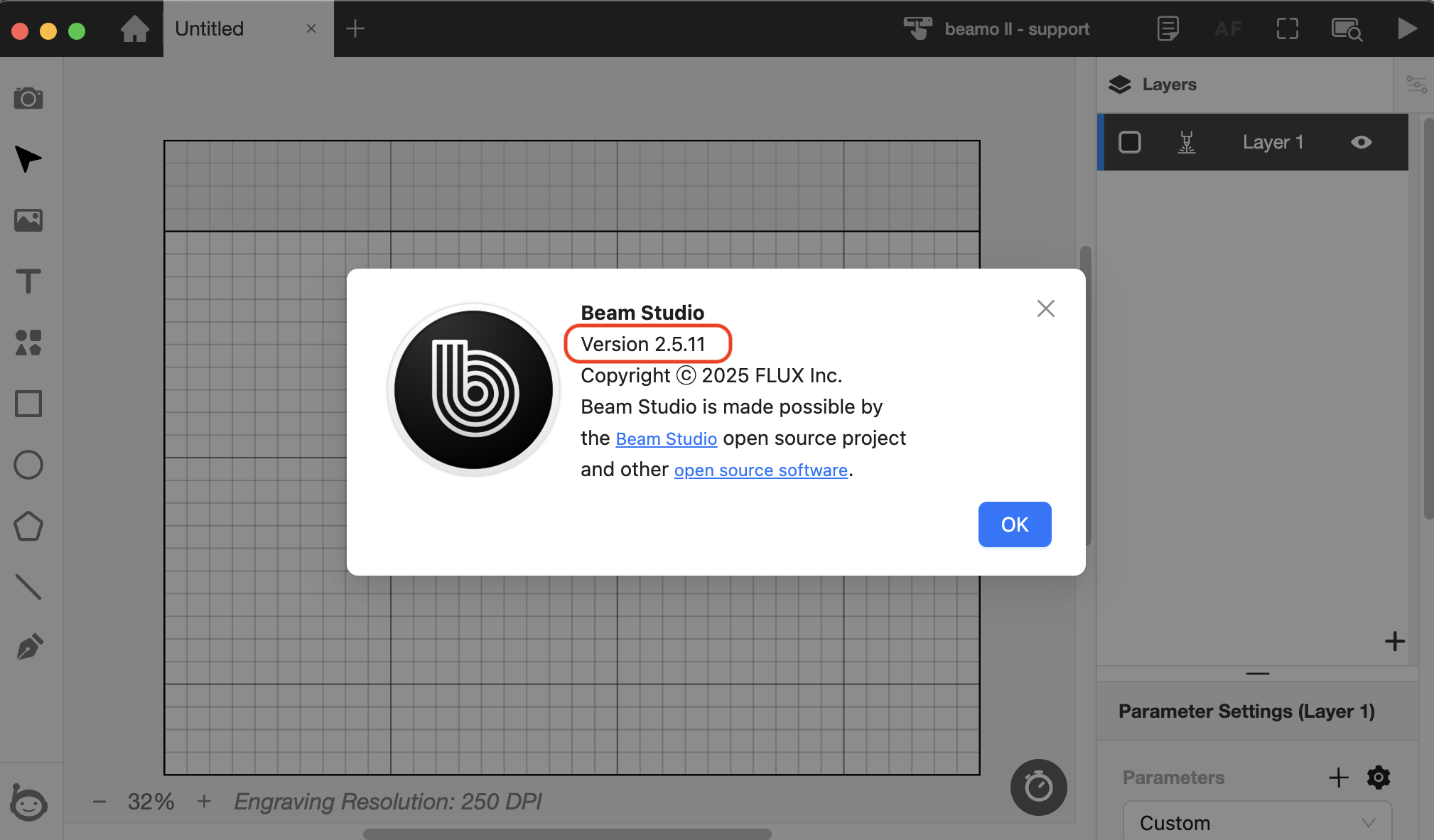

• 필요한 소프트웨어 버전: Beam Studio 2.5.11 이상. (다운로드 링크)


• 필요한 펌웨어 버전: 6.1.6 이상. (다운로드 링크)

2단계 - 준비

준비물:

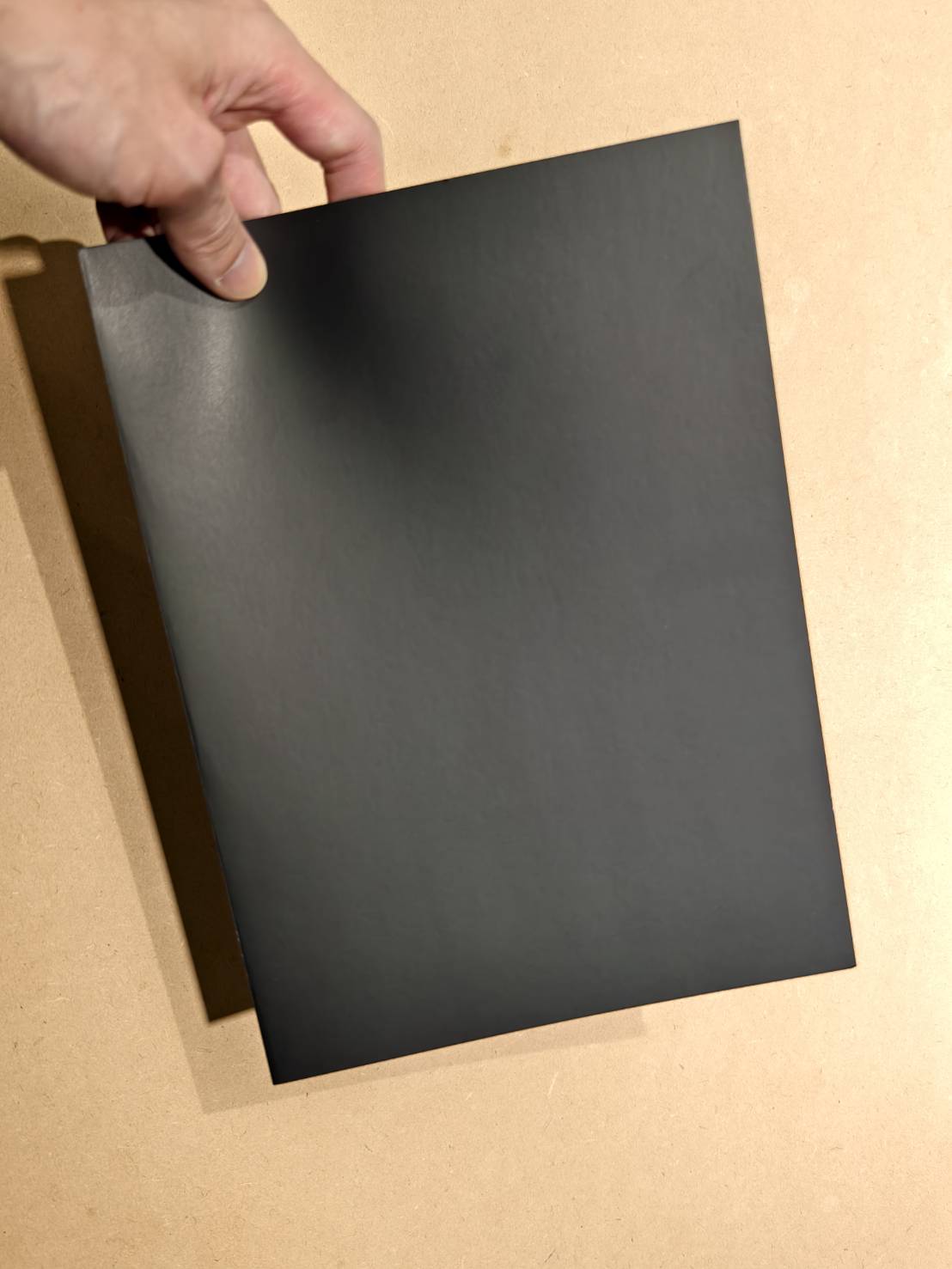

A4 크기의 검정색 브리스톨 보드/종이, 검정색 종이 또는 검정색 아크릴.

3단계 - 검은색 종이 배치

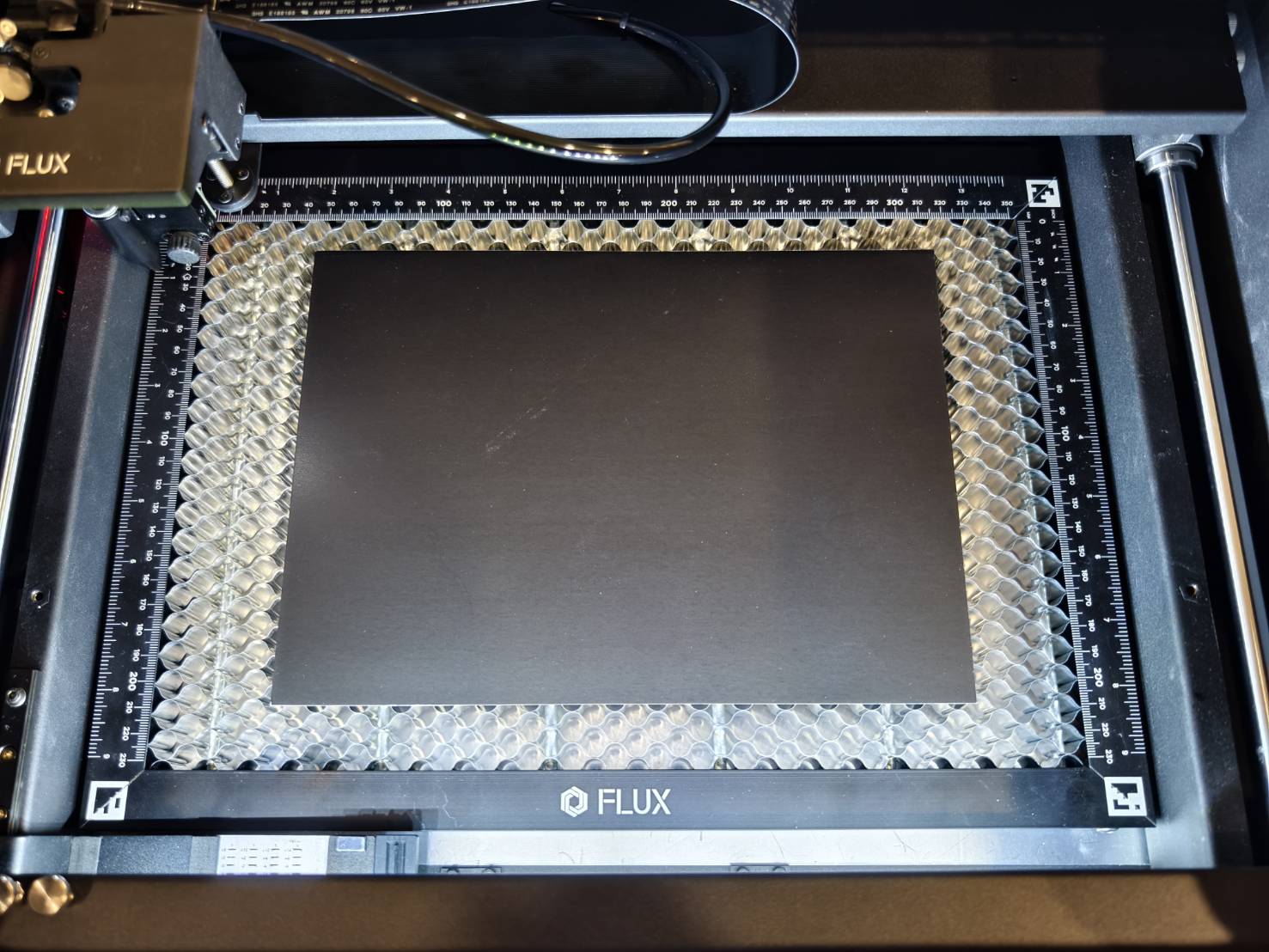

작업 영역 중앙에 검은색 종이를 배치합니다.

4단계 - 자동 초점 수행

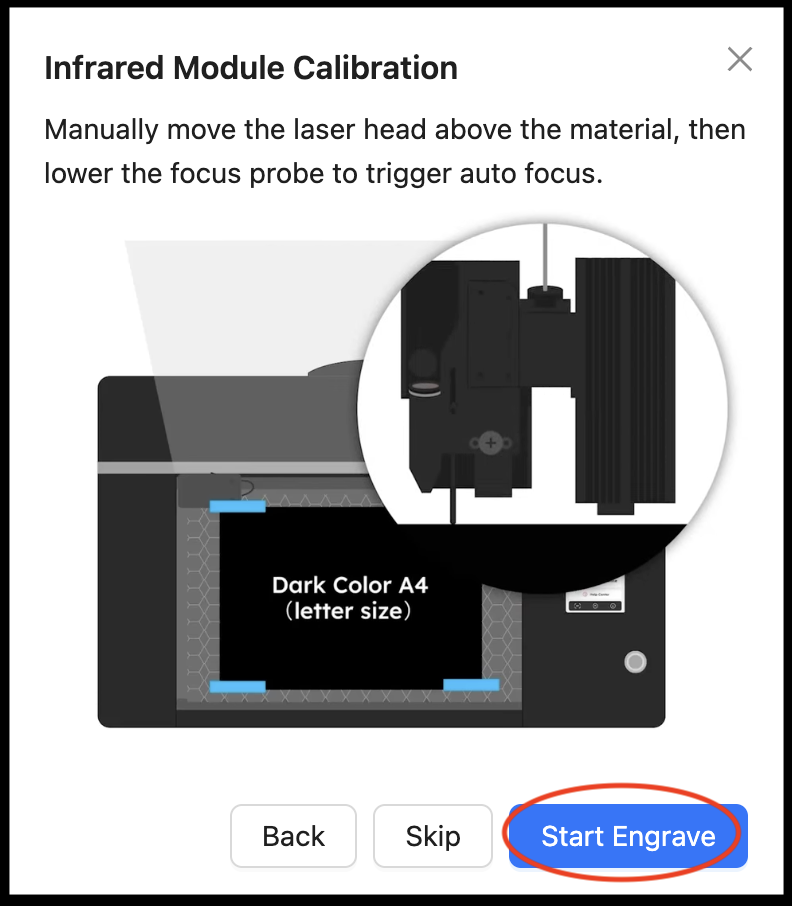

레이저 헤드를 검은색 종이 위로 수동으로 이동한 다음, 초점 프로브를 내려 자동 초점을 실행합니다.
그런 다음 커버를 닫습니다.

5단계 - 2W 적외선 레이저 모듈 활성화

Beam Studio를 실행하고 기기에 연결한 후, 문서 설정에서 2W IR 적외선 레이저를 활성화합니다.

6단계 - 카메라 밝기 조정

카메라 미리보기를 실행하고 하단의 도구를 사용하여 카메라 밝기를 조정합니다.

7단계 - 적외선 모듈 캘리브레이션 시작

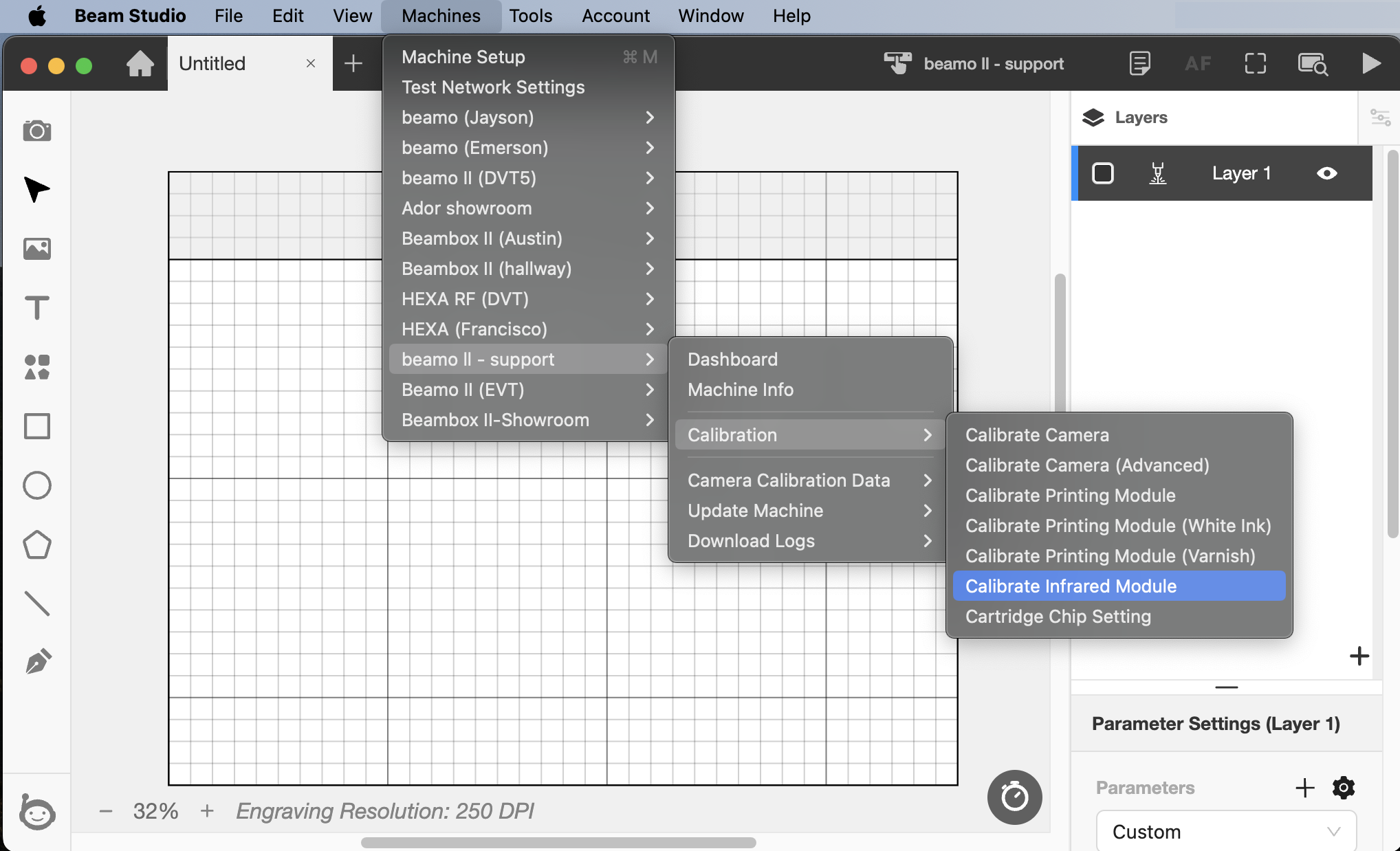

• 상단 메뉴에서 "Machines" >> "기기 이름" >> "Calibration" >> "Calibrate Infrared Module"을 선택합니다.

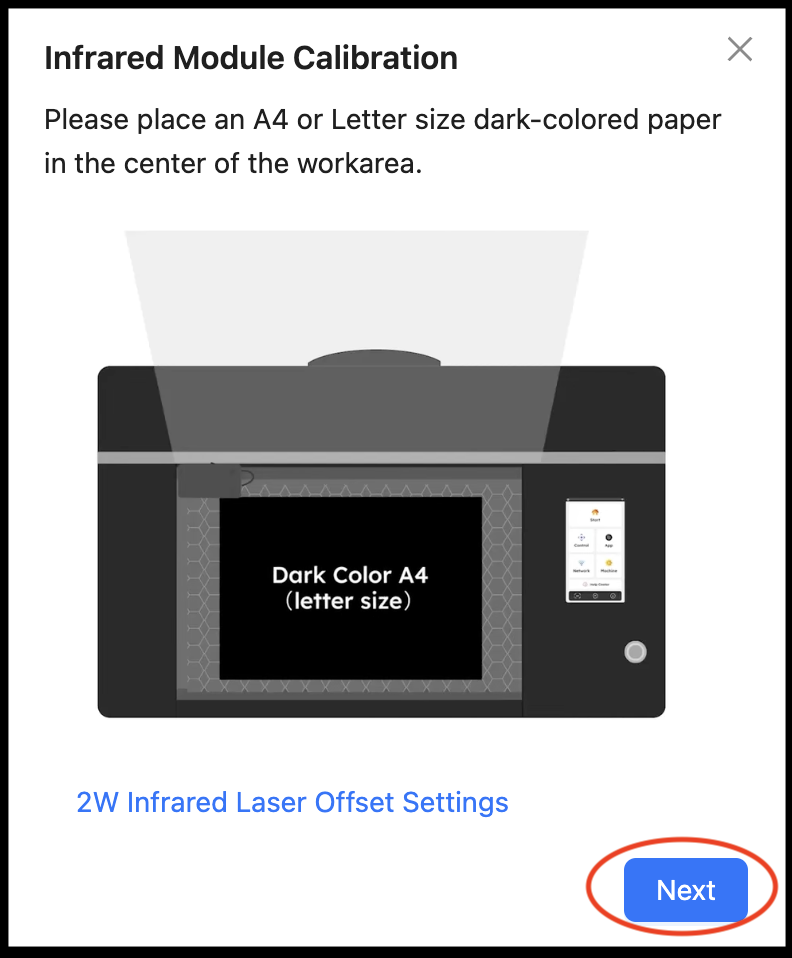

• "Next"를 누른 후 "Start Engraving"을 누르면 기기가 자동으로 프로세스를 시작합니다.

• 검은색 종이에 "+" 기호가 각인됩니다. 이후 사진이 촬영되어 소프트웨어에 표시됩니다.

8단계 - "+" 기호 정렬

빨간색 "+" 기호를 각인된 "+" 기호에 맞춥니다. 사진을 직접 드래그하거나 X & Y 값을 조정하여 빨간색 기호를 이동합니다.
