#910 Z축 문제/자동 초점 문제/허니콤 플랫폼 문제/작업대 문제/초점 거리 불량

FLUX Support Team
  • 업데이트 시간

설명:

Z축 문제의 원인은 매우 복잡할 수 있습니다. 자동 초점 기능 실패, 플랫폼이 전혀 움직이지 않음, 플랫폼 홈 복귀 실패, 상단에 도달할 수 없음 등 다양한 관련 증상이 있습니다. Z축 문제를 해결하려면 다음 단계를 참조하십시오.

기기의 문제가 잘못된 초점 거리인 경우, 이 article 를 참조하여 초점 거리 조정 방법을 확인하십시오.

가능한 원인

  1. 시스템 오류 (펌웨어 업데이트, 공장 초기화 또는 RK 보드 재플래시).
  2. 재료가 충분히 평평하지 않음.
  3. 자동 초점 프로브 오작동.
  4. 자동 초점 제어 보드 고장.
  5. 메인보드 고장.
  6. 수직 (Z축) "상단" 리미트 스위치 고장.
  7. 허니콤 플랫폼이 수평이 아님.
  8. Z축 스테퍼 모터 고장 (낮은 확률).

단계 A1

레이저 노즐이 표면에 닿지 않은 상태에서 자동 초점 테스트를 수행하십시오.
재료를 허니콤 플랫폼에 놓고 레이저 헤드를 재료 위로 이동시켜 초점 조정 중에 초점 프로브만 재료에 닿을 수 있도록 하십시오.



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 초점이 여전히 실패함 >> 단계 A2

단계 A1.1

  • 프로브가 가장 낮은 지점까지 내려갔는지 확인하여 프로브 길이가 노즐을 초과하도록 하십시오.
  • 노즐이 단단히 조여졌는지 확인하십시오. 일단 조이면 노즐이 위로 이동하여 초점 조정 중에 초점 프로브와 간섭하지 않습니다.
  • 노즐 팁과 프로브의 길이가 매우 유사하므로, 노즐 팁이 먼저 닿지 않도록 재료가 충분히 평평한지 확인하십시오.

  • 위의 사항을 확인한 후 자동 초점을 다시 수행하십시오.



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 자동 초점이 정상 작동합니다 >> 문제 해결됨

단계 A1.2

아래 동영상을 참조하여 프로브보다 노즐 팁이 재료 표면에 먼저 닿는 유사한 상황을 겪고 있는지 확인하십시오.



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 제 문제가 동영상의 상황과 유사합니다 >> 동영상 녹화 >> 고객 지원 문의
    • 가능한 원인:
      1. 노즐과 3번 미러 마운트 사이의 나사 연결부가 손상되어 노즐이 상단으로 이동하지 못합니다.
      2. 허니콤 플랫폼이 충분히 평평하지 않습니다.
      3. 작업 플랫폼이 수평이 맞지 않아 조정이 필요합니다.
  • 아니요, 제 문제는 동영상과 다릅니다 >> 단계 C1

단계 A2

문제가 해결될 수 있는지 확인하기 위해 펌웨어를 최신 버전으로 업데이트하거나 재업데이트하십시오.
지침을 보려면 링크를 사용하십시오.
4-7 펌웨어 업데이트



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 문제가 해결되었습니다 >> 문제 해결됨
    • 가능한 원인: 기계 시스템 장애
  • 아니요, 문제가 지속됩니다 >> 단계 A3

단계 A3

허니콤 플랫폼과 브래킷을 제거하십시오.
제어판의 "유지보수" 옵션으로 이동하여 두 개의 Z축 리미트 스위치를 누르고 아이콘이 변경되는지 확인하십시오.
제어판의 상단 및 하단 Z축 리미트 아이콘이 올바르게 작동합니까?




테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 둘 다 정상적으로 작동합니다 >> 단계 B1
  • 아니요, 하나 또는 둘 다 작동하지 않습니다 >> 단계 A4

단계 A4

메인보드에서 Z축 리미트 스위치 케이블을 분리하고 제어판의 아이콘을 확인하십시오. 두 아이콘이 모두 OFF 상태입니까?

  • 기기 전원을 끄십시오. 측면 커버를 열어 기기 내부를 확인하십시오.

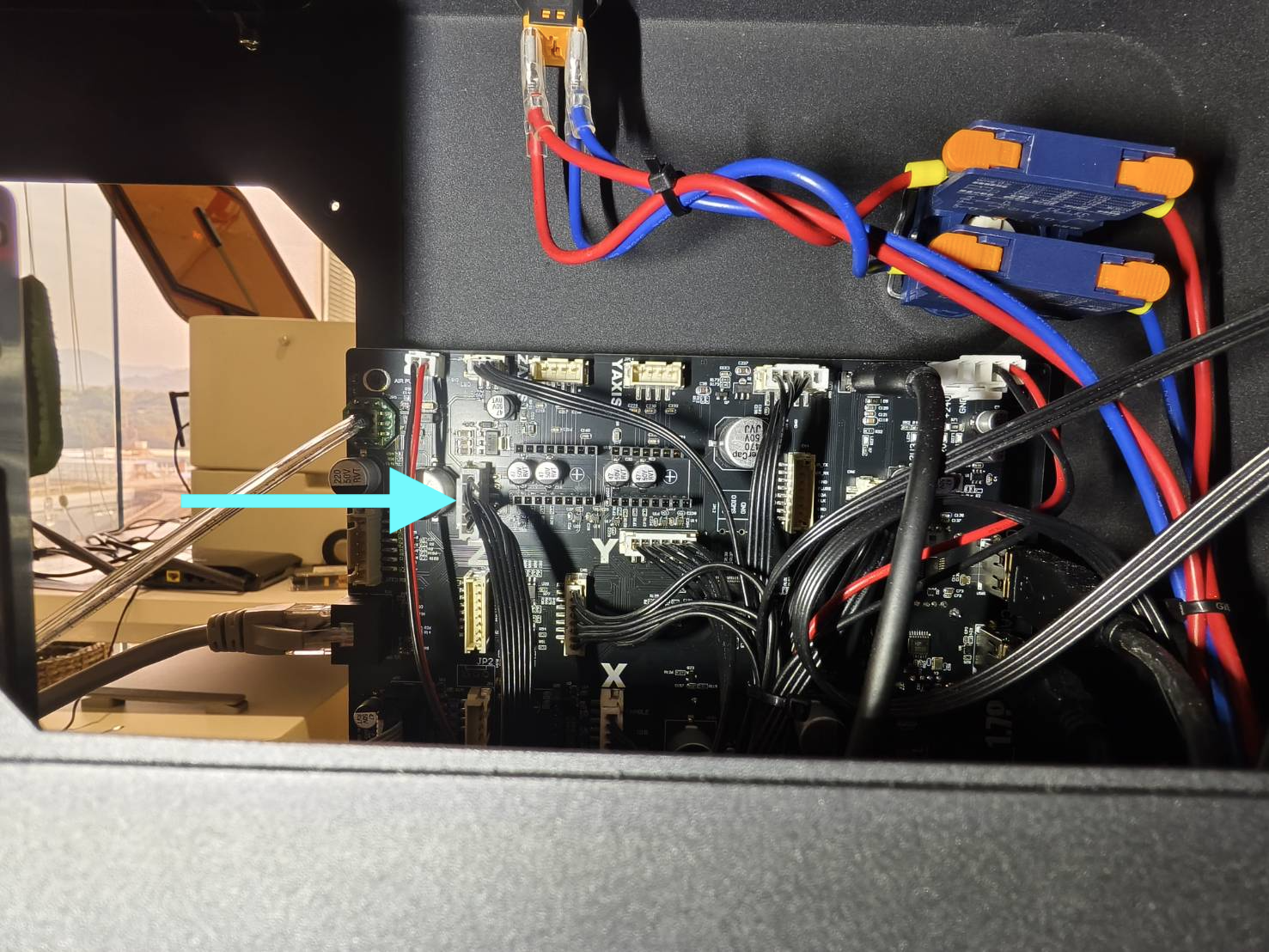

  • Z축 리미트 스위치 리본 케이블을 분리하십시오.
    (PCB 보드가 사진과 다른 경우 다이어그램 .)



  • 기기 전원을 켜고 아이콘을 확인하십시오. 두 아이콘이 모두 OFF 상태입니까?



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 둘 다 OFF입니다 >> 동영상을 녹화하십시오 >> 고객 지원 문의
    • 가능한 원인:
      1. 리미트 스위치 고장, 교체가 필요합니다.
  • 아니요, 하나 또는 둘 다 ON 상태입니다 >> 동영상을 녹화하세요 >> 고객 지원 문의
    • 가능한 원인:
      1. 메인보드 고장, 교체가 필요합니다.

단계 B1

허니콤 플랫폼을 재설치하세요.
작업 플랫폼이 상단 및 하단 Z축 리미트 스위치를 모두 트리거할 수 있는지 확인하세요.
작업 플랫폼을 하단으로 내린 다음 상단까지 올려서 Z축 리미트 스위치가 트리거되는지 확인하세요.

정상 예시 - 트리거됨
비정상 예시 - 트리거되지 않음
(HEXA로 시연)



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 두 스위치 모두 트리거됩니다 >> 단계 C1
  • 아니요, 한계에 도달했을 때 기기에서 갈리는 소리가 납니다 >> 고객 지원 문의
    • 가능한 원인:
      1. 작업 플랫폼이 수평이 맞지 않아 조정이 필요합니다.
  • 아니요, 플랫폼이 한 방향으로만 이동합니다 >> 단계 C1
  • 아니요, 플랫폼이 전혀 이동하지 않습니다 >> 단계 B2

단계 B2

작업 플랫폼을 수동으로 들어올리거나 내려서 상하로 자유롭게 움직이는지 확인하세요.

테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 플랫폼을 수동으로 이동할 수 있습니다. >> 단계 B3
  • 아니요, 플랫폼이 고착된 것 같습니다. >> 단계 B2.1

단계 B2.1

4개의 리드 스크류에 윤활유를 도포하여 플랫폼을 수동 및 제어 패널을 통해 이동할 수 있는지 확인하십시오.
관련 문서를 참조하십시오.



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 이제 플랫폼을 수동 및 제어 패널을 통해 이동할 수 있습니다 >> 단계 B1
  • 플랫폼을 수동으로는 이동할 수 있지만 패널로는 이동할 수 없습니다 >> 단계 B3
  • 플랫폼을 수동으로 이동할 수 없습니다 >> 고객 지원 문의
    • 가능한 원인:
      1. 자동 초점 플랫폼이 부식되거나 손상되었습니다.

단계 B3

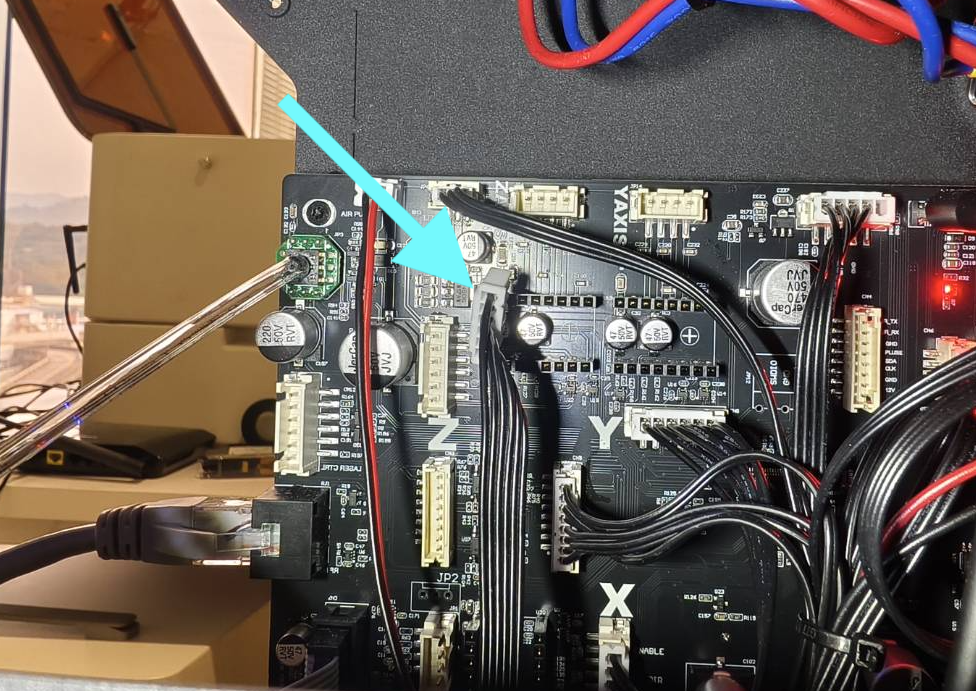

Z축 모터 케이블을 분리한 후 다시 연결하십시오. 그런 다음 제어 패널을 사용하여 플랫폼을 상승/하강시켜 보십시오.
(PCB 보드가 사진과 다른 경우 다이어그램 .)

  • 기기 전원을 끄십시오. 측면 커버를 열어 기기 내부를 확인하십시오.

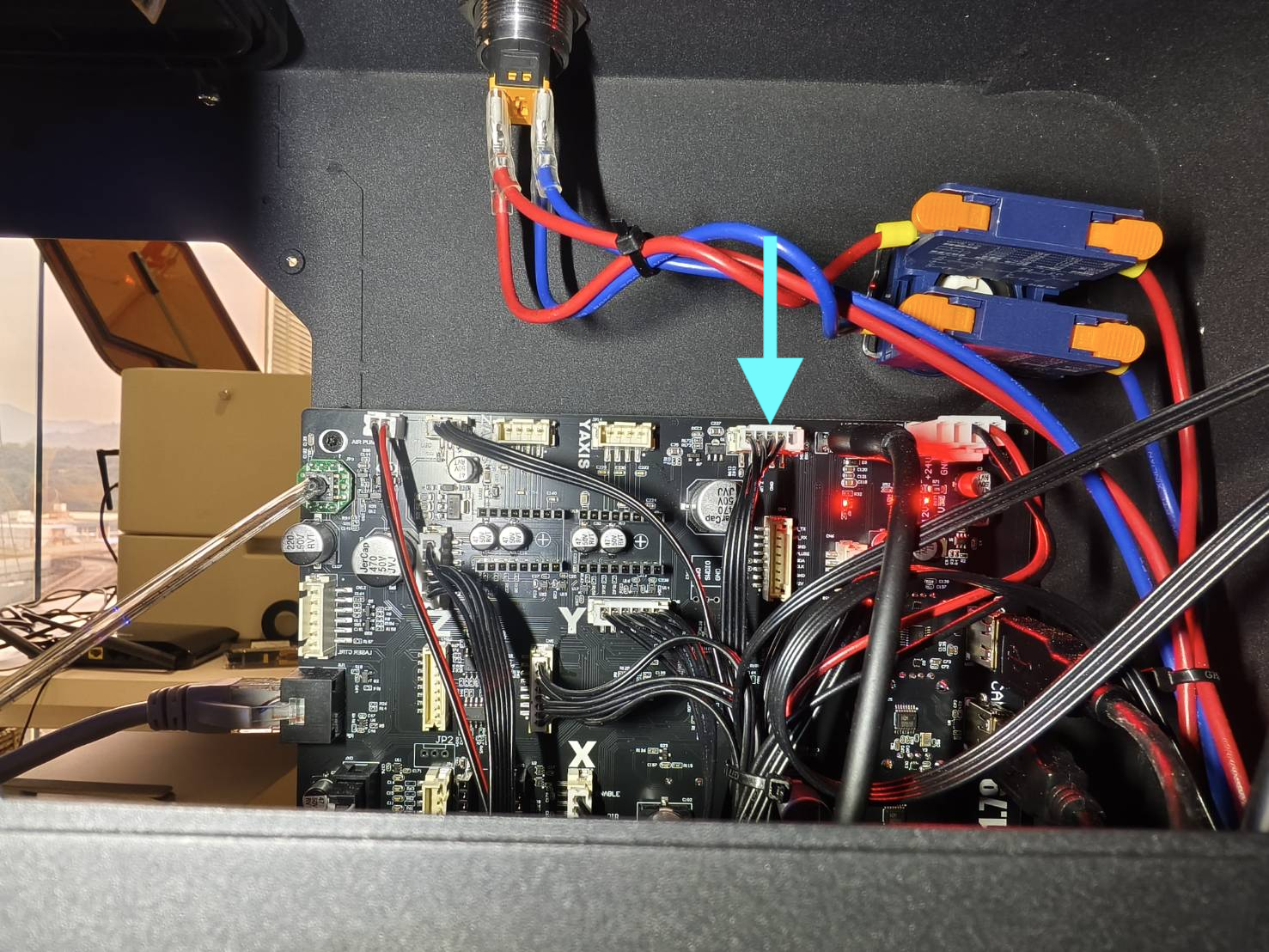

  • Z축 모터 케이블을 분리한 후 다시 연결하십시오.



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 이제 제어 패널을 사용하여 플랫폼을 이동할 수 있습니다 >> 단계 B1
  • 아니요, 플랫폼이 한 방향으로만 이동하거나 전혀 이동하지 않습니다 >> 고객 지원 문의
    • 가능한 원인:
      1. 메인보드 고장
      2. Z축 드라이버 IC 고장
      3. Z축 모터 고장 (가능성 낮음)

단계 C1

  • 알코올을 묻힌 면봉을 사용하여 자동 초점 모듈의 프로브를 청소하십시오.


  • 플랫폼이 상하로 이동할 수 있는지 확인하십시오.

테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 플랫폼이 상하로 이동할 수 있습니다 >> Step C8
  • 아니요, 플랫폼이 한 방향으로만 이동합니다 >> Step C2

Step C2

  • 기기 전원을 끄십시오. 측면 커버를 열어 기기 내부를 확인하십시오.

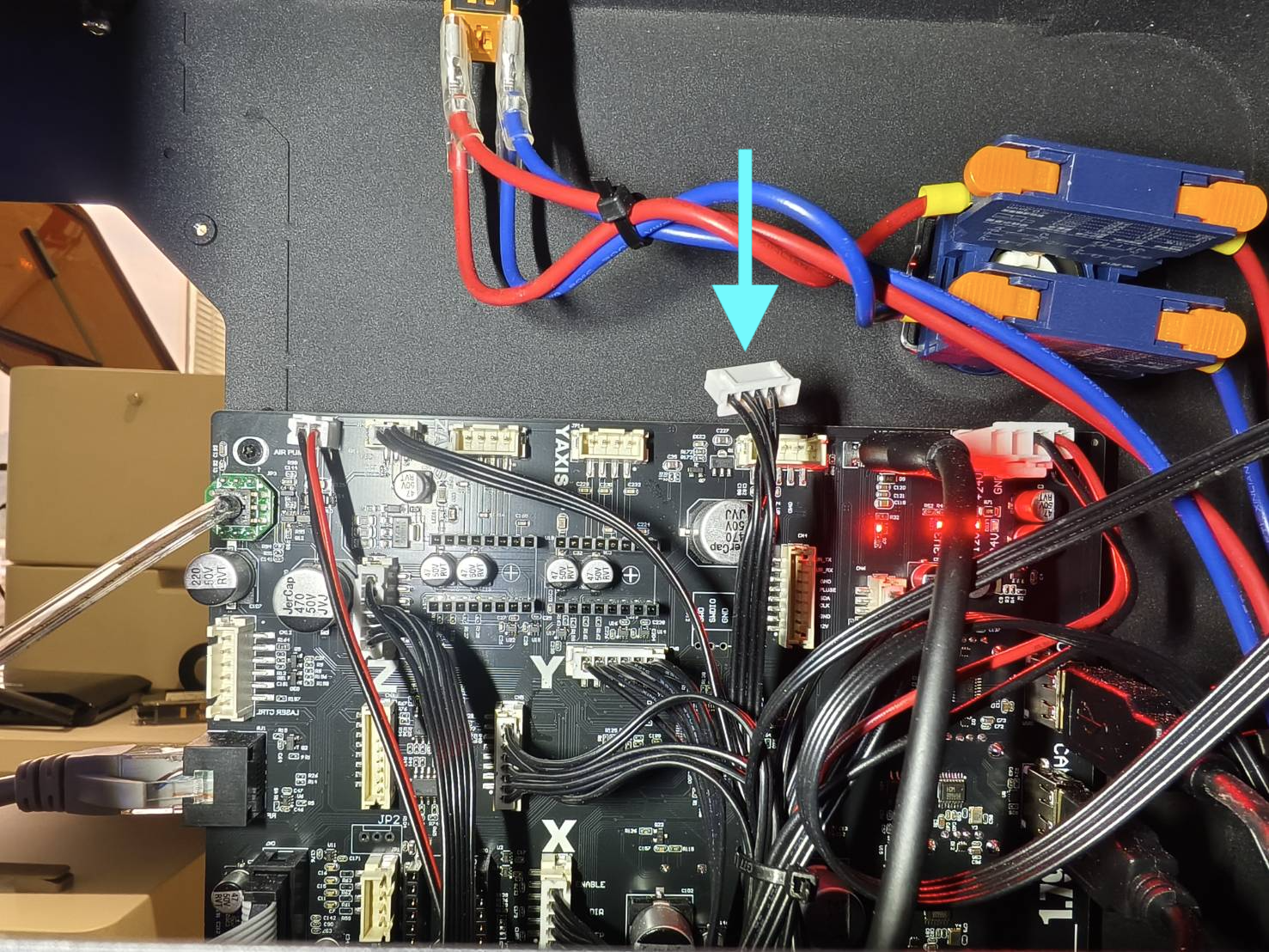

  • 회색 리본 케이블을 분리한 후 플랫폼이 상승/하강할 수 있는지 테스트하십시오.

테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 플랫폼이 상하로 이동할 수 있습니다 >> Step C8
  • 아니요, 플랫폼이 한 방향으로만 이동합니다 >> Step C3

Step C3

  • 전원을 끄고 회색 리본 케이블을 다시 연결하십시오.

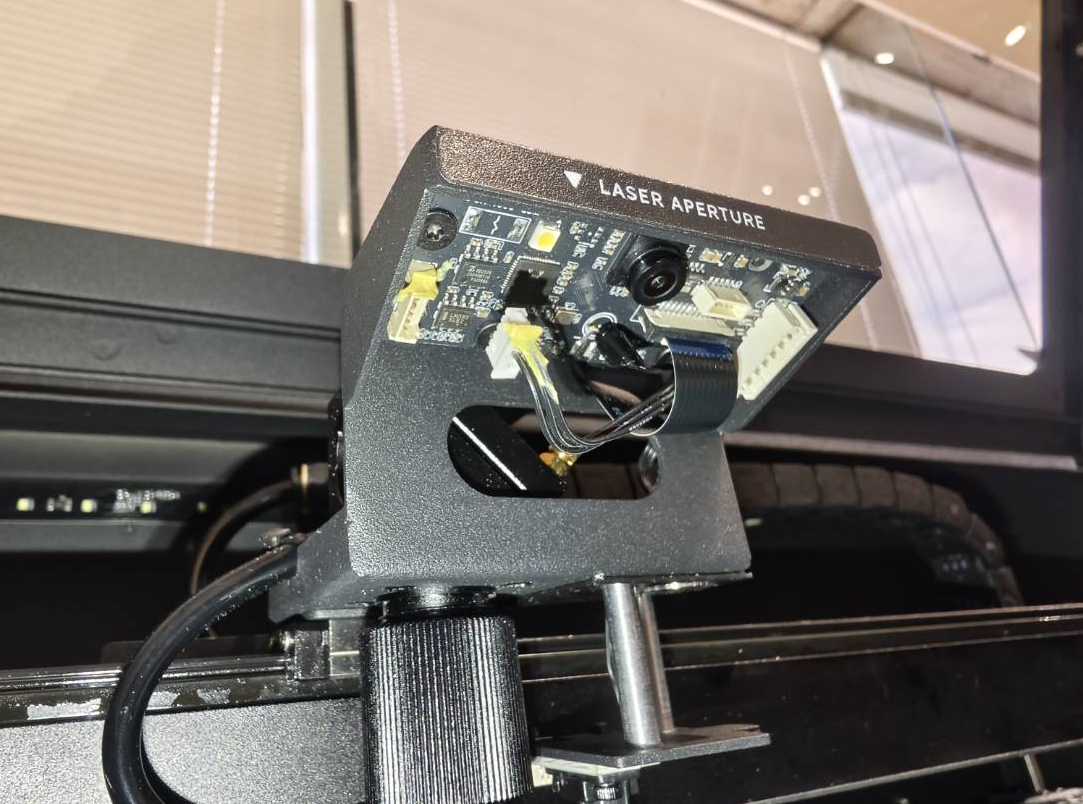

  • 레이저 헤드의 회로 기판에서 케이블을 분리하십시오.



  • 플랫폼이 상하로 이동할 수 있는지 확인하십시오.

테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 플랫폼이 상하로 이동할 수 있습니다 >> Step C4
  • 아니요, 플랫폼이 한 방향으로만 이동합니다 >> 단계 B2

Step C4

  • 레이저 헤드의 케이블을 다시 연결하십시오.

  • 자동 초점 프로브 및 커버 분해 가이드를 참조하십시오.
    Step 1, Step 2, Step 6만 읽으십시오 (이 단계에는 2.5mm 및 2.0mm 육각 렌치가 필요합니다).
    [Beambox II - 자동 초점 프로브 및 케이블 교체]

  • 동영상에 표시된 대로 자동 초점 보드의 스위치를 부드럽게 누를 수 있는지 확인하십시오.


테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 표시된 대로 스위치를 부드럽게 누를 수 있습니다 >> Step C5
  • 아니요, 스위치가 걸리거나 누를 수 없습니다 >> 고객 지원 문의
    • 가능한 원인:
      1. 자동 초점 모듈 고장.

Step C5

  • 자동 초점 보드 커버와 프로브를 재설치하는 가이드를 참조하여 프로브가 위로 밀릴 수 있는지 확인하십시오. Step 7과 Step 8만 읽으십시오.
    [Beambox II - 자동 초점 프로브 및 케이블 교체]

  • 자동 초점 어셈블리를 제자리에 다시 걸고 플랫폼이 상하로 이동할 수 있는지 확인하십시오.



테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 플랫폼이 상하로 이동할 수 있습니다 >> Step C6
  • 아니요, 플랫폼이 한 방향으로만 이동합니다 >> 고객 지원 문의
    가능한 원인:
    1. 자동 초점 프로브 및 커버가 손상되었습니다.
    2. 자동 초점 회로 기판이 손상되었습니다 (낮은 확률).

Step C6

테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 플랫폼이 상하로 이동할 수 있습니다 >> Step C8
  • 아니요, 플랫폼이 한 방향으로만 이동합니다 >> 단계 C7

단계 C7

다음 케이블을 다시 연결하세요.

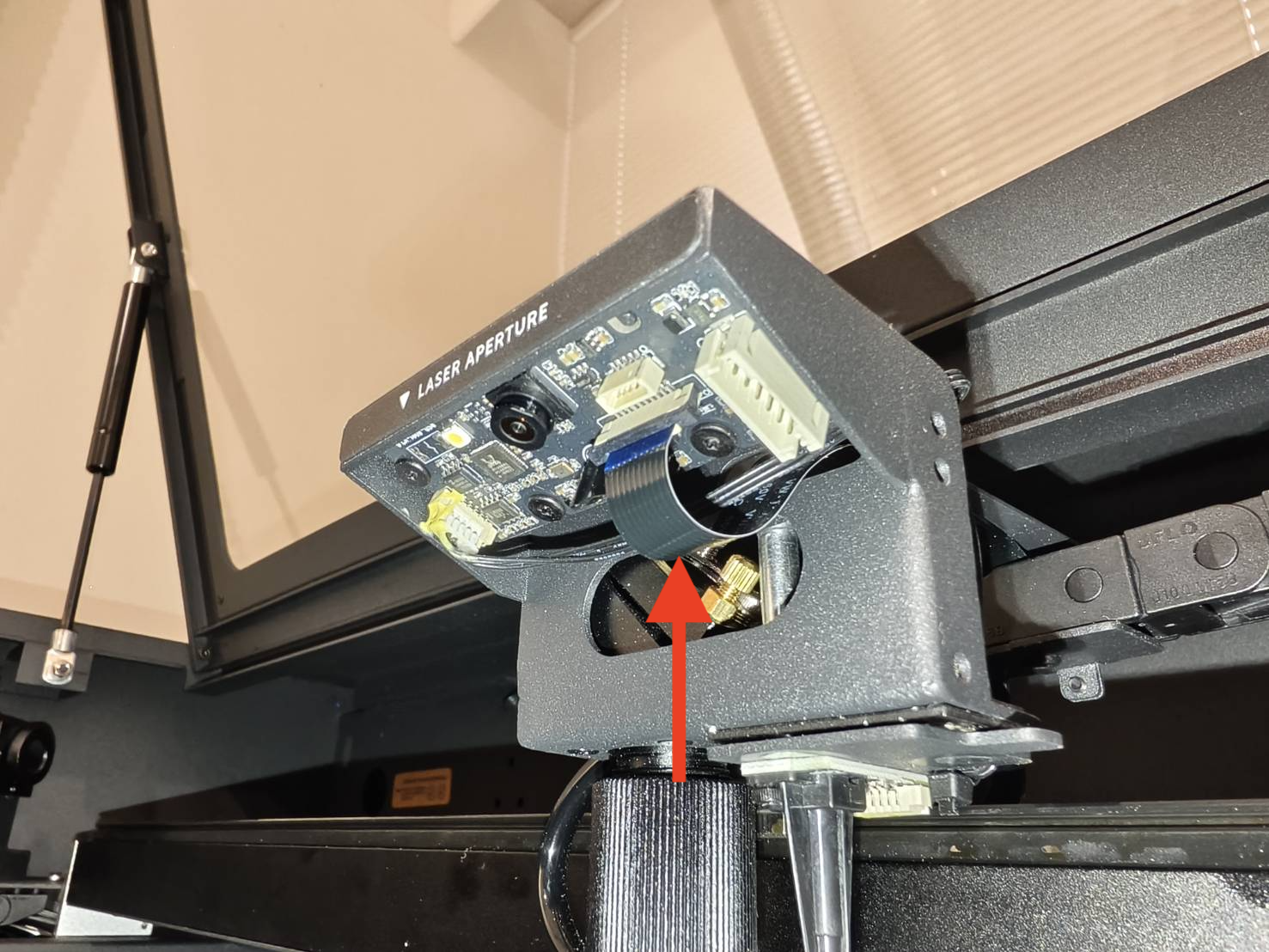

  • 레이저 헤드로 이동하여 검은색 플랫 리본 케이블을 다시 연결하세요.

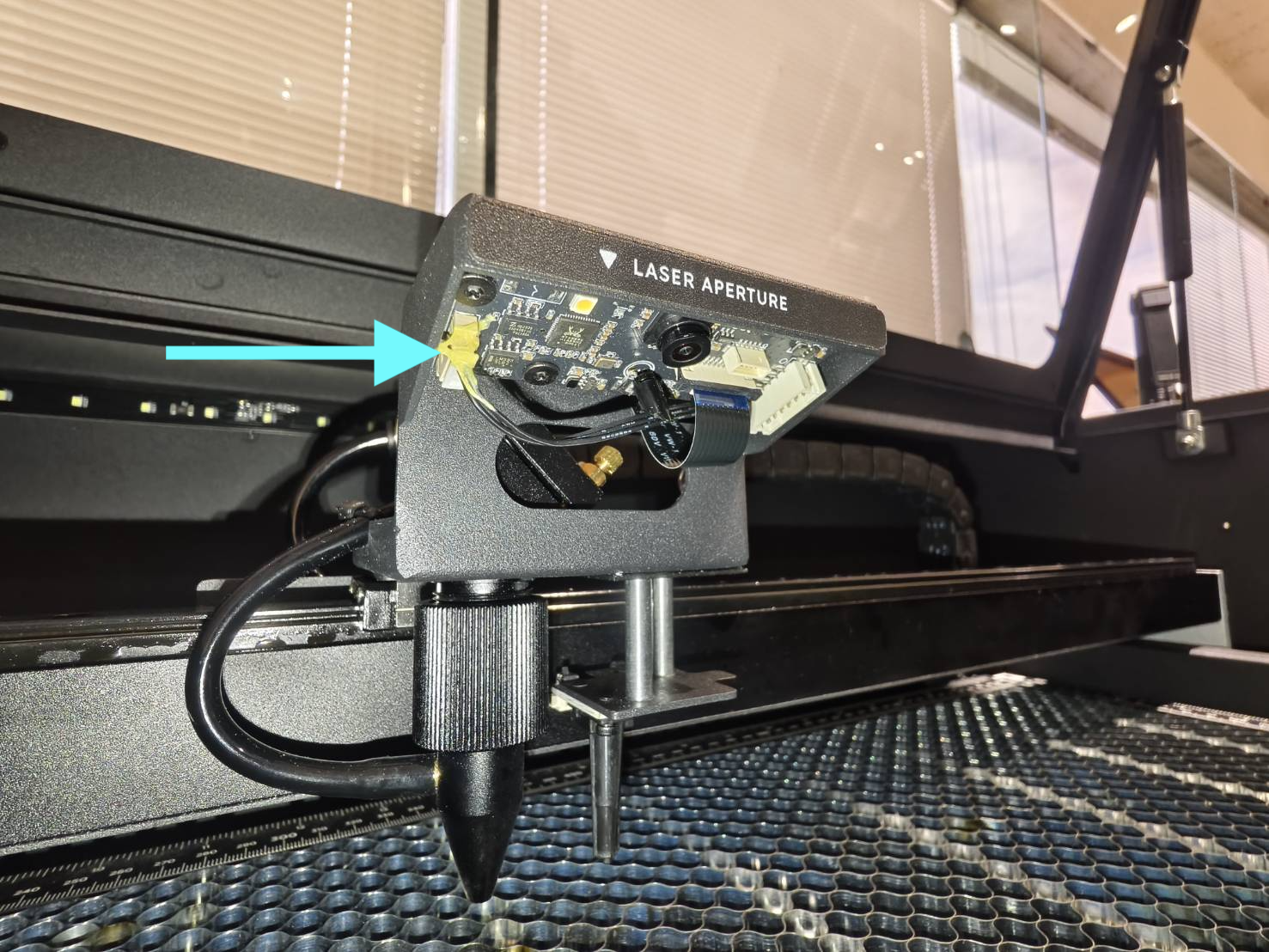

  • 레이저 헤드 뒤쪽의 자동 초점 모듈에 있는 3핀 케이블
    (분리가 어려운 경우 연결이 느슨하지 않은지 확인하세요.)

  • 이 작업을 완료한 후 플랫폼이 위아래로 움직일 수 있는지 확인하세요.

테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 플랫폼이 상하로 이동할 수 있습니다 >> Step C8
  • 아니요, 플랫폼이 한 방향으로만 이동합니다 >> 고객 지원 문의
    • 가능한 원인:
      1. 자동 초점 모듈 고장
      2. 자동 초점 모듈 3핀 케이블 고장
      3. HX 카메라 LED 및 화염 센서 보드 고장 (낮은 확률)
      4. 화염 센서 보드 검은색 플랫 리본 케이블 고장 (낮은 확률)

Step C8

  • 회색 리본 케이블이 다시 연결되었는지 확인하세요.

  • 작업 플랫폼에 재료를 놓고 자동 초점을 실행하세요.

테스트 결과를 확인하고 다음 조치를 취하십시오:

  • 예, 자동 초점이 정상적으로 작동합니다 >> 문제 해결됨
  • 아니요, 자동 초점이 여전히 정상적으로 작동하지 않습니다 >> 고객 지원 문의
    • 가능한 원인:
      1. 자동 초점 모듈 고장
      2. 자동 초점 프로브 고장
      3. 재료가 충분히 평평하지 않음

고객 지원 문의

  • 아래 링크의 지침에 따라 현지 대리점이나 FLUX 지원팀에 문제를 올바르게 신고하세요. [고객 서비스 문의]

이 문서에서 수집된 기기 문제를 보여주는 사진이나 동영상 등의 정보는 대리점이나 FLUX 지원팀과 공유해야 합니다.

#END
