#904 Homing Failed/Homing Issues/Not able to home

설명

#904 홈 복귀 이상의 원인은 비교적 복잡하므로, 이 문서를 읽는 것만으로는 문제가 즉시 해결되지 않을 수 있습니다. 하지만 아래 단계를 주의 깊게 따라 하시면 FLUX 팀이 문제를 더 효과적으로 파악하는 데 도움이 되는 귀중한 정보를 수집할 수 있습니다.

---

가능한 원인:

시스템 오류 (펌웨어 업데이트) 메인보드 고장. 리미트 스위치 고장. 가이드 레일 녹 또는 손상. X축 수평 불량. 드라이버 박스 (드라이버 칩) 고장. 스테퍼 모터 고장. 드로잉 보드 고장 (낮은 확률). 케이블 고장 (드라이버 제어 케이블 및 드라이버 전원 케이블) (낮은 확률).

---

---

도구

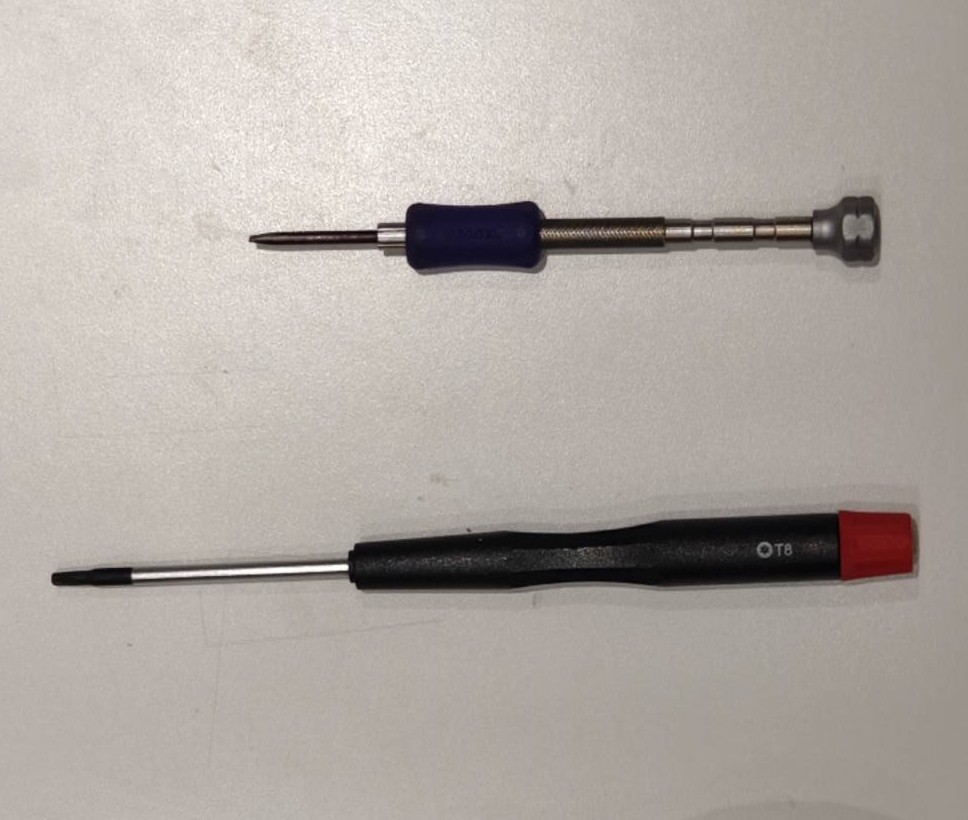

T8 톡스 드라이버 (선택사항) 일자 드라이버 (선택사항)

---

1단계 - 레이저 헤드가 부드럽게 움직이는지 수동으로 확인:

• 기기를 끄고 전원 코드를 뽑습니다.


• 레이저 헤드를 네 모서리로 수동으로 이동시킵니다.

결과를 확인하고 다음 조치를 결정합니다:

1.1단계 - 가이드 레일 윤활:

• 가이드 레일 윤활을 위해 아래 링크의 지침을 참조하시기 바랍니다.
  • 4-3 Lubrication 그리고 Maintenance

• 윤활 후, 레이저 헤드를 다시 움직여서 1단계와 같이 움직이는지 확인하시기 바랍니다.

결과를 확인하고 다음 조치를 결정합니다:

아니요, 여전히 1단계 동영상과 같이 움직일 수 없습니다 >> 사진이나 동영상을 촬영한 후 고객 서비스 문의. 가능한 원인: 가이드 레일에 녹이 발생했을 수 있습니다. 보고 시 필요한 사진 또는 동영상 예시:   X축 가이드 레일: Y축 광학축 - 왼쪽: Y축 광학축 - 오른쪽:

2단계 - 펌웨어 문제 배제:

부적절한 펌웨어 설치로 인해 원점 복귀 오류가 발생할 수 있습니다. 펌웨어를 다시 업데이트하면 펌웨어 이상 여부를 신속하게 확인할 수 있습니다.

• 다음 단계를 따라 진행하세요 4-7 Firmware Update 최신 버전으로 업데이트되었는지 확인하기 위해 해당 단계를 따르십시오.



• 업데이트가 완료되면 홈 복귀를 다시 시도하십시오.

결과를 확인하고 다음 조치를 결정합니다:

3단계 - 레이저 전원 공급장치의 LED 확인

레이저 전원 공급장치의 LED가 지속적으로 점등되어 있는지 확인하십시오.

• 측면 커버를 열기 위해 측면의 T8 나사를 풀어주십시오.

• 아래 사진을 참조하여 레이저 전원 공급장치 LED가 깜박임 없이 지속적으로 점등되어 있는지 확인하십시오.



결과를 확인하고 다음 조치를 결정합니다:

단계 3.1 - 드라이버 박스 LED 확인

세 개의 드라이버 박스에 있는 녹색 LED 표시등을 확인하십시오. 대기 상태에서 지속적으로 깜박이고 있습니까?
(대기 중 깜박임은 정상 동작입니다)

결과를 확인하고 다음 조치를 결정합니다:

단계 3.2 - 드라이버 박스 배선 및 매개변수 확인

• 배선이 정상이고 느슨하지 않은지 확인하십시오. 느슨한 부분이 있으면 아래 동영상을 참조하여 다시 연결하십시오.

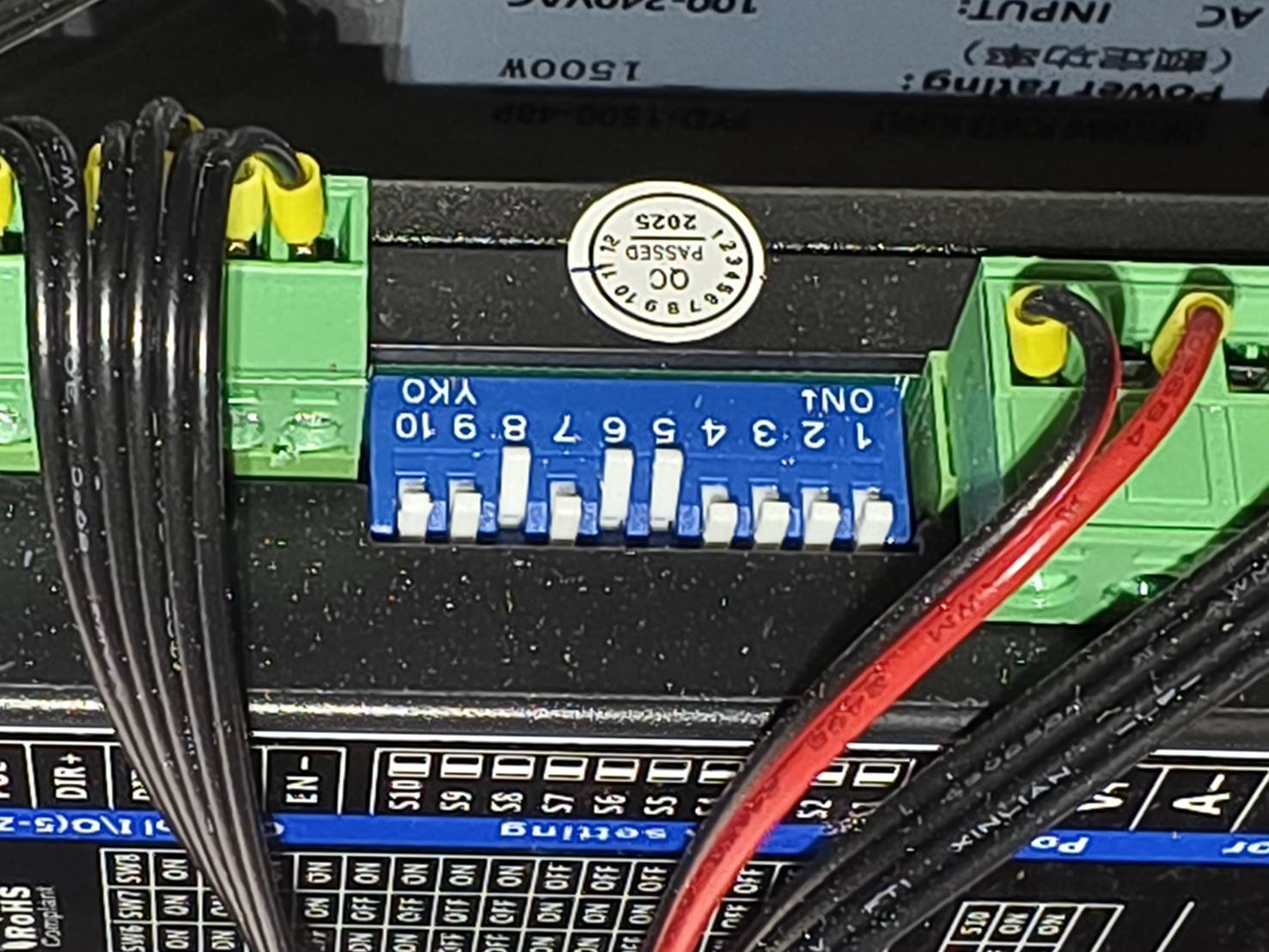

• 드라이버 박스 매개변수를 확인하십시오. 각 드라이버 박스의 중앙 영역에는 매개변수 설정에 사용되는 흰색 DIP 스위치가 있습니다.

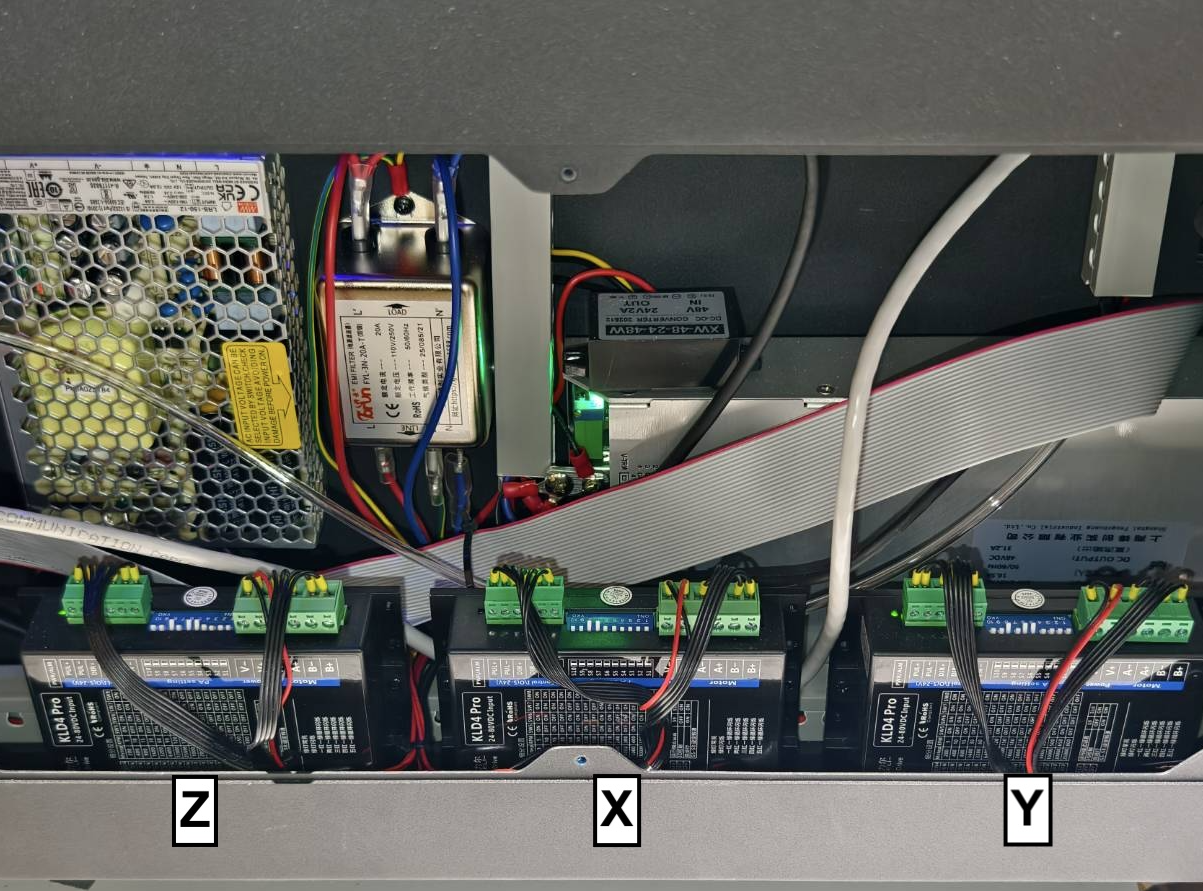

  세 개의 드라이버 박스는 Z축(왼쪽), X축(가운데), Y축(오른쪽)용입니다.

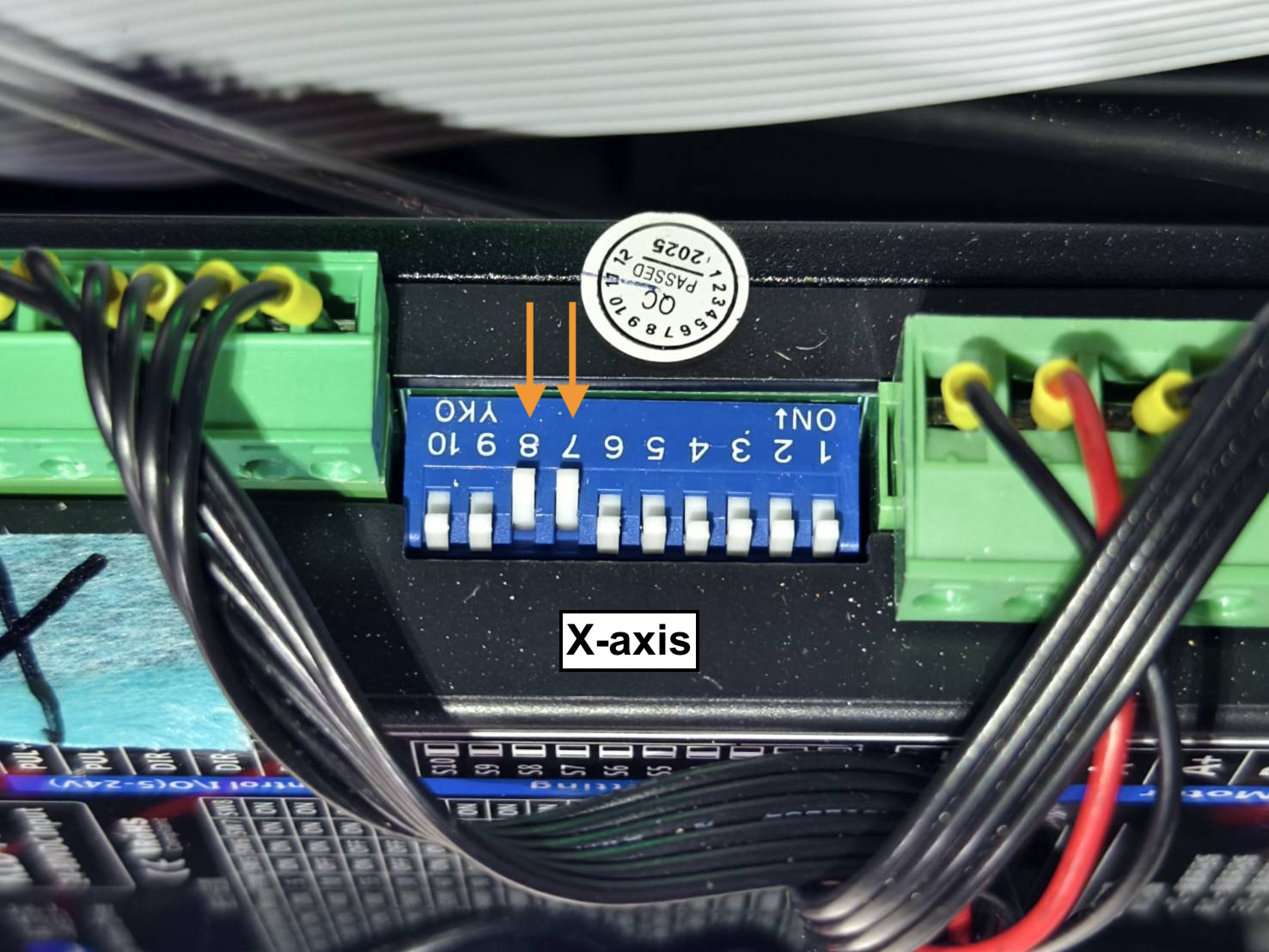

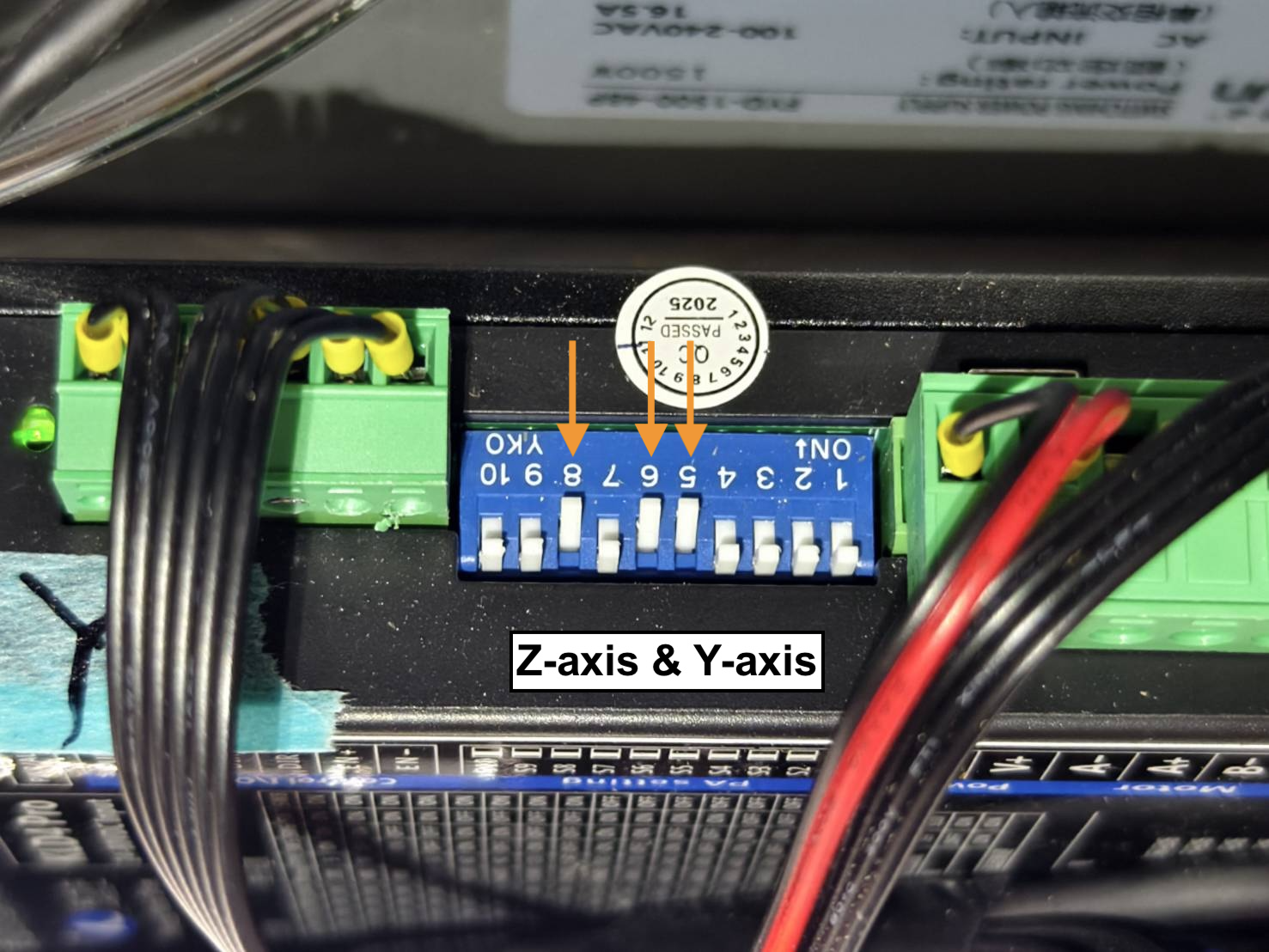

  매개변수 설정: 스위치 위치는 아래 예시와 일치해야 합니다. Z축과 Y축은 동일한 매개변수를 공유하며, X축은 다릅니다.

  Z축 및 Y축	X축
  5, 6, 8 = ON	7, 8 = ON

• 확인 후 원점복귀를 다시 테스트하십시오.

결과를 확인하고 다음 조치를 결정합니다:

4단계 - 리미트 스위치 확인

리미트 스위치는 레이저 헤드가 끝에 도달했을 때 가이드 레일과 광축을 정지시키는 데 사용됩니다.
원점복귀 문제는 리미트 스위치 고장으로 인해 발생할 수 있으며, 레이저 헤드가 멈추지 않거나 너무 일찍 멈출 수 있습니다.

• 동영상을 참조하여 리미트 스위치를 눌렀을 때 아이콘이 올바르게 작동하는지 확인하십시오.
• 스위치 누름 = 아이콘 CLOSED
• 스위치 해제 = 아이콘 OPEN

X축 및 Y축 리미트 스위치 확인


결과를 확인하고 다음 조치를 결정합니다:

5단계 - 자동 초점이 정상적으로 작동하는지 확인

자동 초점을 실행하여 정상적으로 작동하는지 확인합니다. AF 버튼을 클릭하여 기능을 확인하십시오.

결과를 확인하고 다음 조치를 결정합니다:

6단계 - X축 수평도 확인

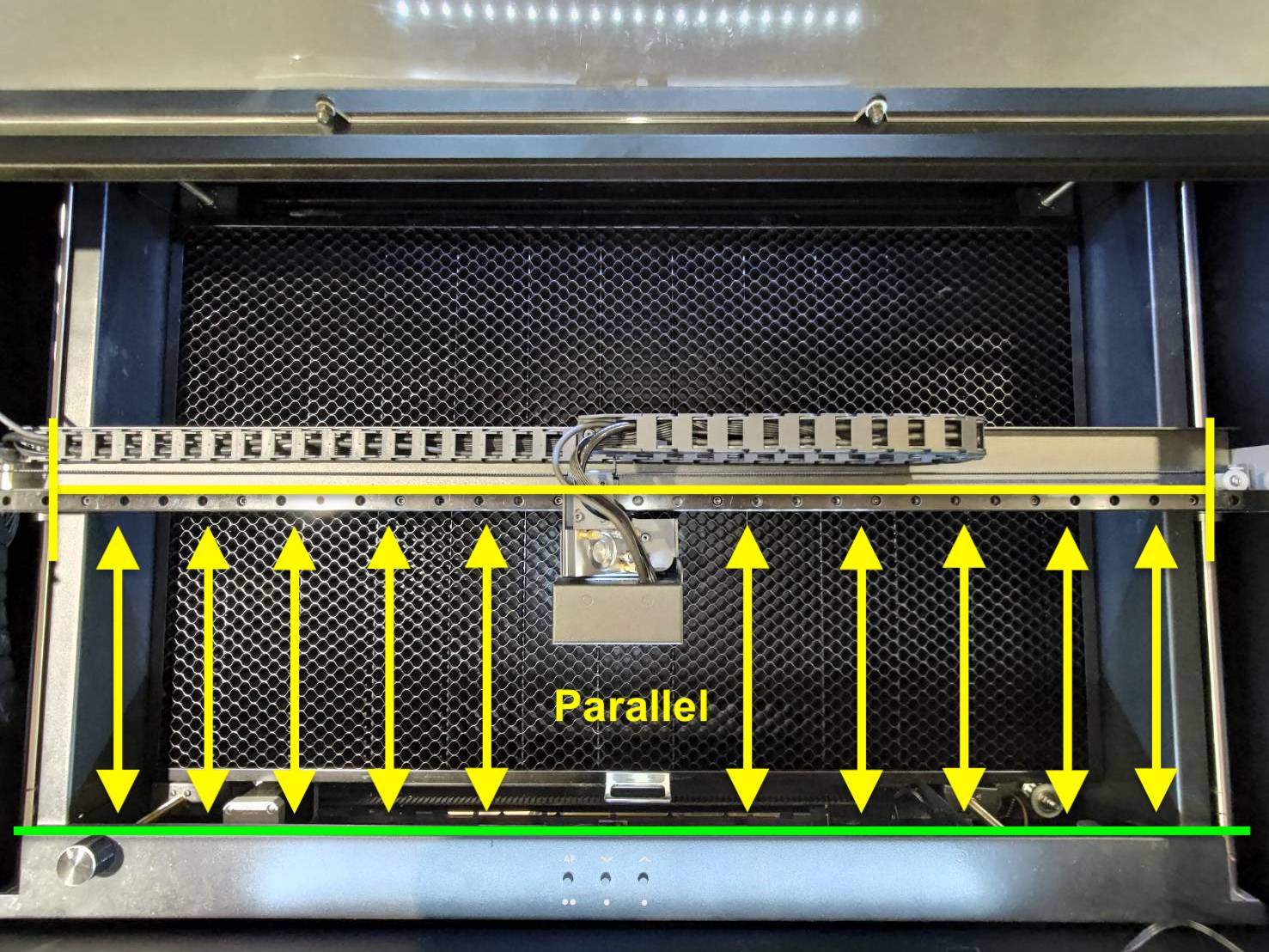

• X축 수평도 테스트 및 조정 방법에 대한 정보는 다음 링크를 참조하십시오. 영상 마지막 부분에 표시된 것처럼 풀리가 느슨하지 않은지 확인하십시오.
  5-14 X축 수평 조정


결과를 확인하고 다음 조치를 결정합니다:

7단계 - 센서 은색 부품 및 금속 탭 조정:

• 리미트 스위치의 금속 탭(빨간색 원)은 시간이 지남에 따라 피로 누적으로 인해 감도에 영향을 줄 수 있습니다. 이는 주로 Y축 리미트 스위치에서 발생합니다.



• 해결 방법: 은색 부품과 금속 탭을 당겨서 센서 감도를 높여주세요.

결과를 확인하고 다음 조치를 결정합니다:

8단계 - Y축 접촉면 확장:

• 리미트 스위치의 금속 탭(빨간색 원)은 시간이 지남에 따라 피로 누적으로 인해 감도에 영향을 줄 수 있습니다. 이는 주로 Y축에서 발생합니다.

• 아래 그림과 같이 X축에 폼이나 유사한 재료를 추가하면 판금이 Y축 리미트 스위치에 닿지 않는 상황을 일시적으로 해결할 수 있습니다.


결과를 확인하고 다음 조치를 결정합니다:

고객 서비스 문의:

기기 문제를 보여주는 사진이나 동영상 등 이 문서에서 수집된 정보는 귀하의 대리점 또는 FLUX 기술 지원팀과 공유해야 합니다.
