beamo - 오픈 바텀 키트

오픈 바텀 조각은 고급 작동 기술이 필요합니다.

이 키트는 특정 지역에서만 구매 가능합니다.

기기 사용을 시작하기 전에 작동 방법에 충분히 익숙해지는 것을 강력히 권장합니다. 오픈 커버 조각을 위해서는 Wi-Fi 연결이 필요합니다. 스플라이싱 조각을 하려면 전용 무선 공유기(Wi-Fi AP)를 준비하면 더욱 편리하게 사용할 수 있습니다.

안전 주의사항

1. 실명 위험을 방지하기 위해 작업 현장 내 모든 사람은 반드시 레이저 보호 안경을 착용해야 합니다.
2. 신체의 어떤 부위도 작업 영역에 노출시키지 마십시오.
3. 미성년자가 감독 없이 기기를 사용하지 않도록 하십시오.
4. 레이저 작동 중에는 기기를 이동하지 마십시오.
5. 아래 방향 이외의 방향으로 조각하는 데 사용하지 마십시오.
6. 어린이가 자유롭게 출입할 수 있는 환경에서 사용하지 마십시오.
7. 조각 작업 중 발생하는 불꽃을 장시간 응시하지 마십시오.
8. 오픈 커버 모드에서는 사용하지 않을 때 항상 기기의 전원을 끄고 USB 안전 잠금 장치를 제거하십시오.

작업 표면 주의사항

1. 테이블에서 작업할 때는 레이저가 실수로 테이블 상판을 손상시키지 않도록 알루미늄 호일을 2겹으로 깔아주십시오.
2. 바닥에서 작업할 때 돌이나 콘크리트 표면에 조각하면 자국이 남지만 불이 붙지는 않습니다. 실제로는 콘크리트 바닥이 가장 적합합니다.
3. 에폭시 수지 바닥에 조각하면 유해 가스가 발생하므로 절대 사용하지 마십시오.
4. 레이저가 바닥이나 테이블에 닿으면 그 자국은 영구적입니다. 조각 작업 시 가구 손상을 방지하기 위해 알루미늄 호일의 손상 여부를 확인하는 것이 좋습니다.
5. 알루미늄 호일이 에어 펌프에 의해 날리지 않도록 테이프로 고정해야 합니다.
6. 알루미늄 호일의 표면은 반드시 평평해야 합니다. 구겨진 알루미늄 호일은 레이저 빛을 분산시켜 위험을 초래할 수 있습니다.
7. 목재 절단 후 바닥에 남은 타르는 알코올이나 세제로 제거할 수 있습니다.

환경 요구사항:

1. 환기가 잘 되는 환경
2. 네트워크 신호가 양호한 환경
3. 카메라 보정용 단단한 보드
4. 필터링 장비 준비 (권장)
5. 활성탄 마스크 준비 (권장)

패키지 구성품

오픈 커버 키트에는 ① USB 안전 잠금장치 ② 레이저 연장봉 ③ 레이저 보호 안경이 포함되어 있습니다

설치

바닥 커버 열기 기기 손상을 방지하기 위해 다음 단계를 반드시 따라주시기 바랍니다.

1. 보호 안경을 착용하세요

2. 전원 플러그를 분리하세요

3. 허니컴 패널을 제거하세요

4. 바닥 커버 고정 너트를 제거하세요

5. 바닥판을 제거하세요

6. 바닥판의 나사와 너트를 분실하지 않도록 잘 보관하세요

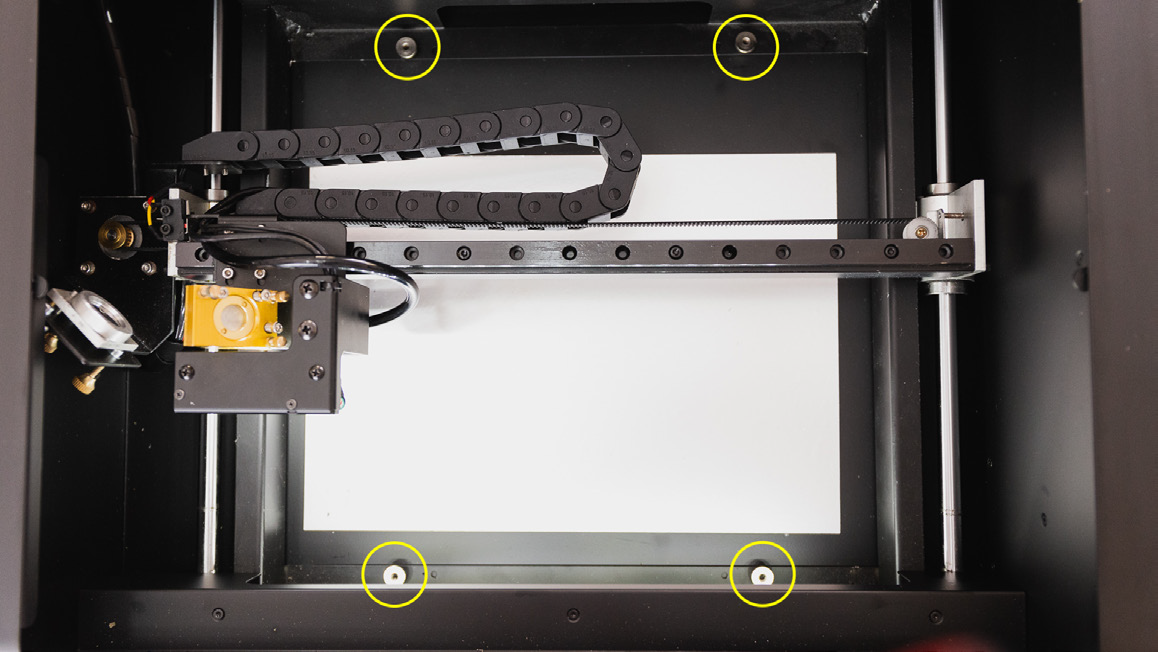

▲ 바닥 커버의 4개 고정 너트를 제거하세요 (키트를 처음 사용하는 경우, 4개의 고정 너트에 알코올을 뿌리고 나사 접착제가 녹을 때까지 기다린 다음 공구를 사용하여 너트를 강제로 돌려 열어주세요)

7. 긴 초점 조절봉 설치

beamo에 이미 자동 초점 키트가 장착되어 있는 경우, 다음을 참조하세요 이 지침 먼저 참조하거나 고객 서비스에 초점 센서 연장 키트를 요청한 다음 링크된 지침에 따라 설치하세요.

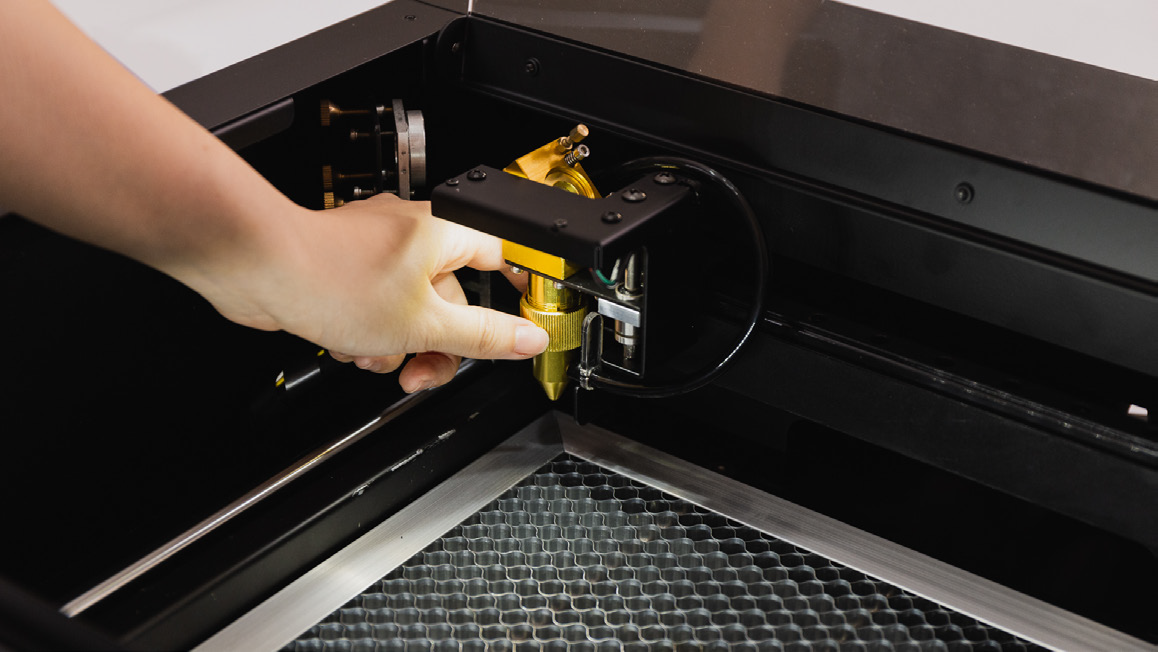

▲ 초점 거울 고정 링을 풀어주세요

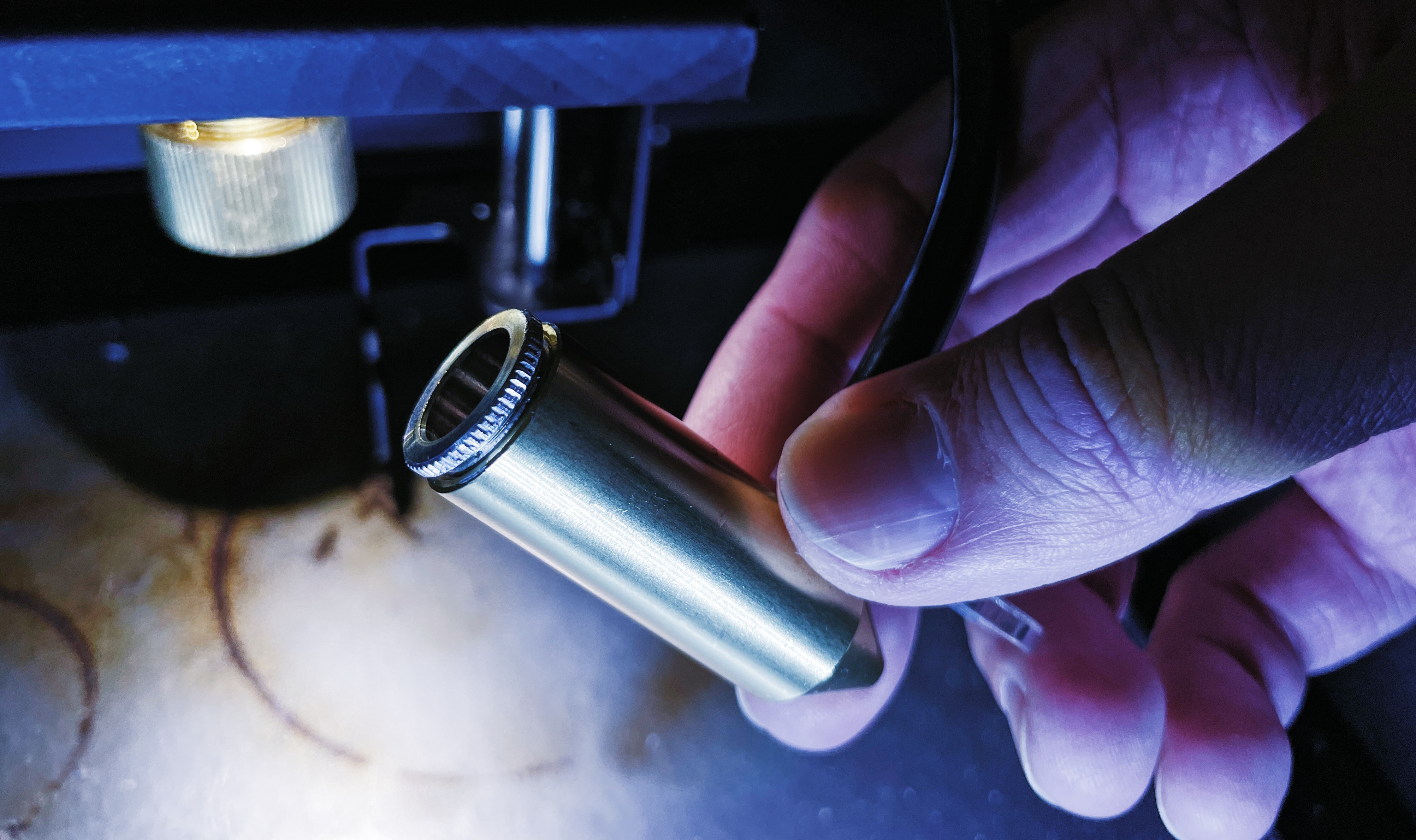

▲ 레이저 헤드를 제거하고 회전시켜 실버 커버 를 제거한 후 안전하게 보관하세요

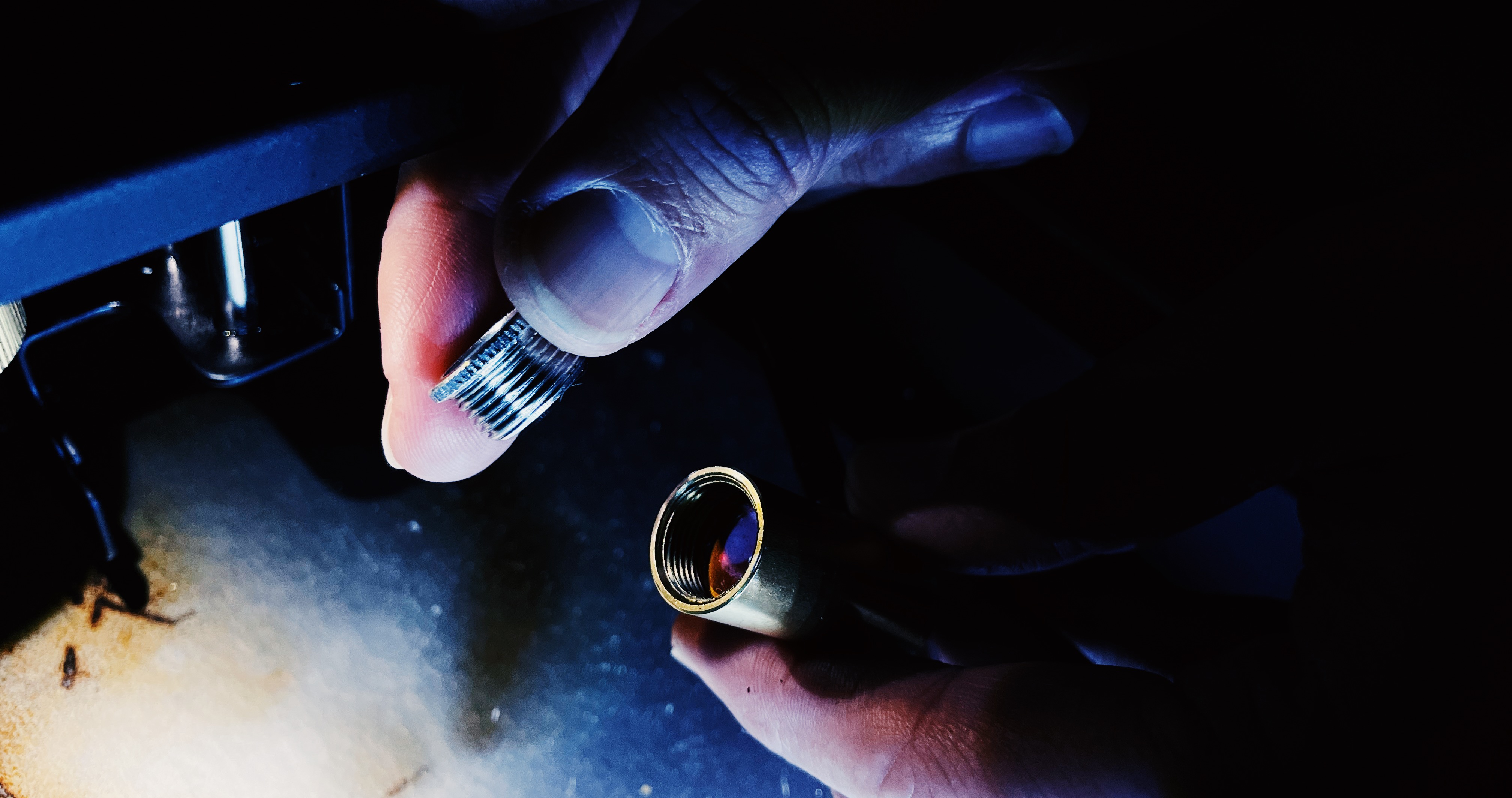

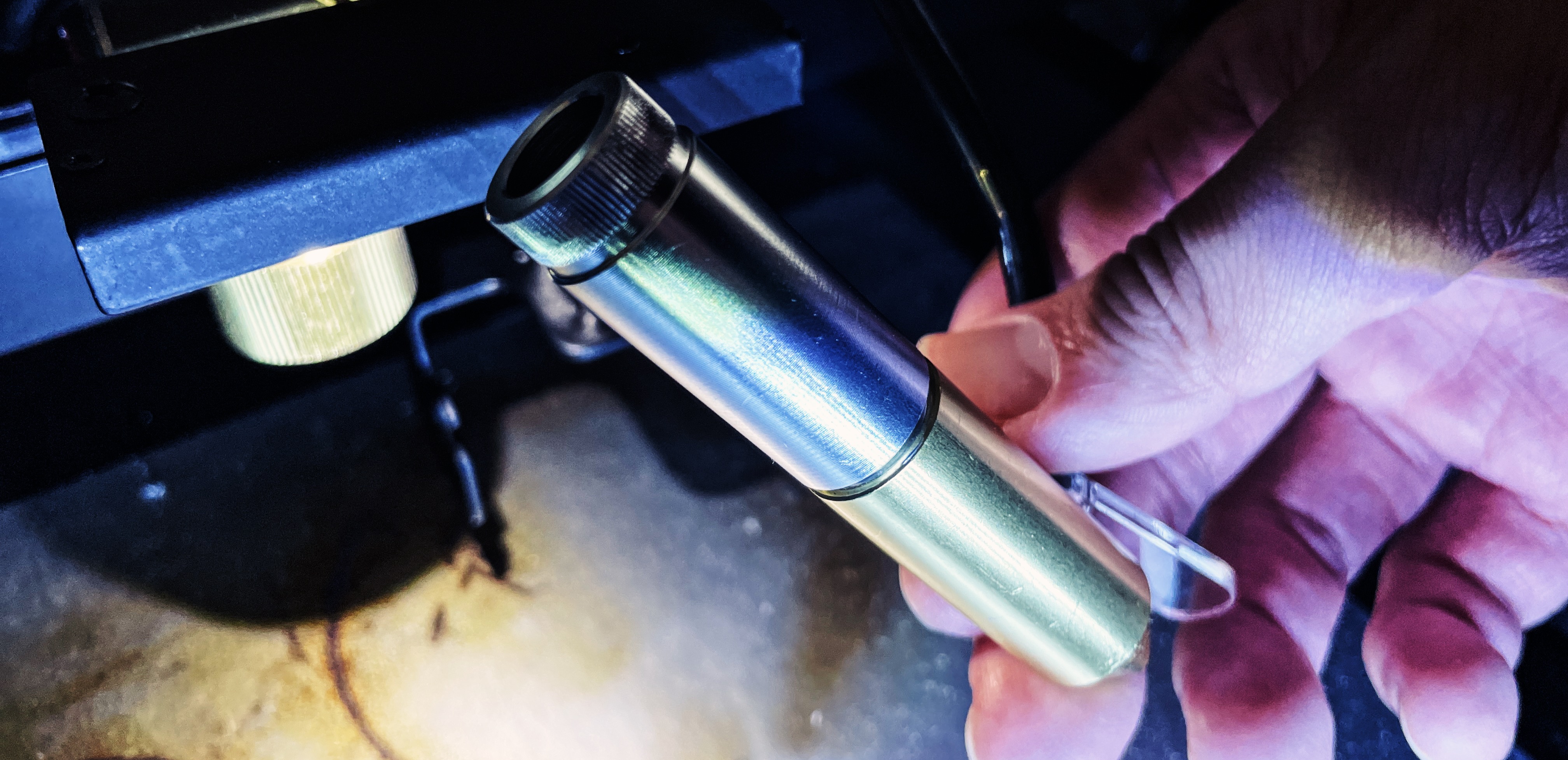

▲ 레이저 연장봉을 설치하세요

▲ 연장된 레이저 헤드를 고정 베이스에 다시 넣고, 검은색 공기 덕트를 카메라 고정 브래킷 하단에 밀착시킨 후 초점 거울 고정 링을 잠그세요

8. 안전 잠금장치 설치

키트의 안전 잠금장치를 기기에 삽입하고, 사용하지 않을 때는 제거하여 타인의 우발적 사용으로 인한 안전 문제를 방지하세요.

9. 보정 절차 시작

오픈 바텀 키트 사용 시 추가적인 장초점 미러 변위 보정이 필요합니다. 카메라 보정의 원리는 평면에 보정 패턴을 새기고 카메라 이미지를 통해 오차를 측정하는 것입니다.

a. "메뉴" > "기기" > "기기 이름" > "카메라 보정(오픈 커버 모듈)"을 클릭하세요.

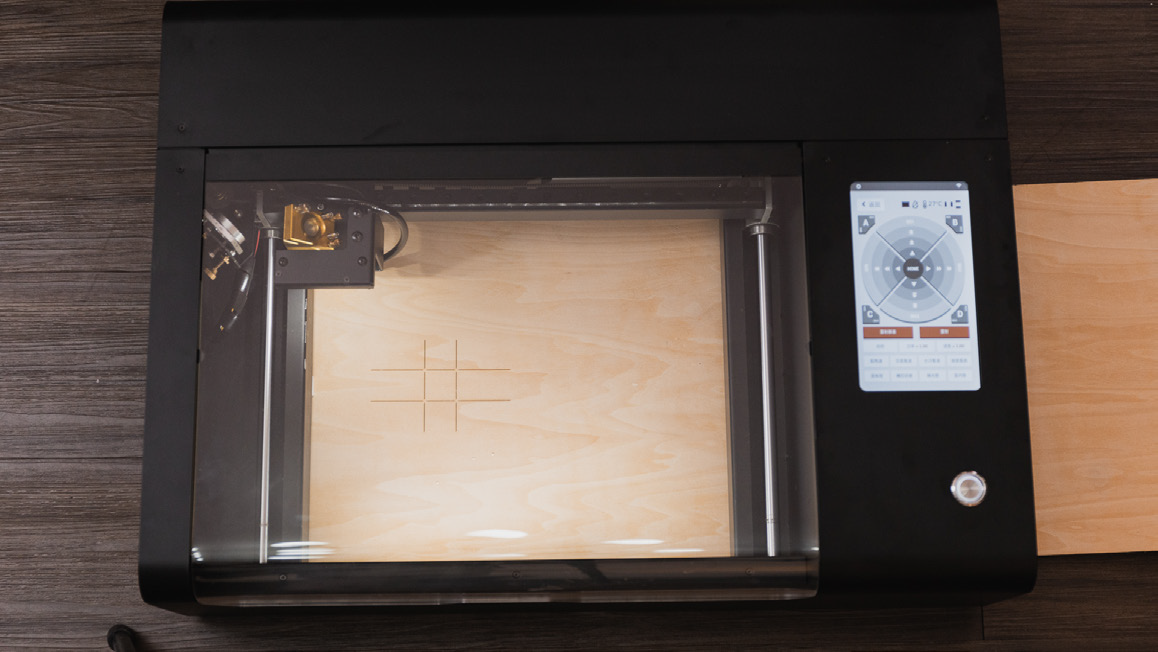

b. 보정판 재료 배치\n일반 카메라 보정에서 일반 용지를 사용하는 것과 달리, 오픈 커버 모듈용 카메라 보정에는 보정 패턴의 기본 재료로 단단한 보드 재료(목재 보드, 폼 보드)가 필요합니다. 일반 흰색 용지는 배기 팬과 에어 펌프에 의해 날아갈 수 있습니다. 단단한 보드 재료를 고정하고 초점을 맞춘 후 "다음"을 클릭하여 보정 패턴을 새기세요.

재료 질감으로 인해 자동 보정이 실패하면 보정값을 수동으로 조정할 수 있습니다. 정확한 카메라 보정은 이미지 결합 품질을 효과적으로 개선할 수 있습니다. 연장봉을 설치할 때마다 한 번의 보정만 필요합니다.

자동 및 수동 보정 수행

▲ 새김이 완료되면 소프트웨어가 자동으로 보정값을 생성합니다. 오픈 커버로 새길 때는 미리보기 오차를 최대한 줄여야 하며, 일부 보정값은 수동으로 조정해야 할 수 있습니다.

컴퓨터에서 빨간색 상자의 오프셋을 관찰하고, 오른쪽의 X-Y 변위값, 회전 각도, 크기 등의 값을 조정하여 빨간색 상자가 미리보기 십자선의 중앙 상자와 겹치도록 합니다.

다음을 클릭하면 보정이 완료됩니다.

사용 방법

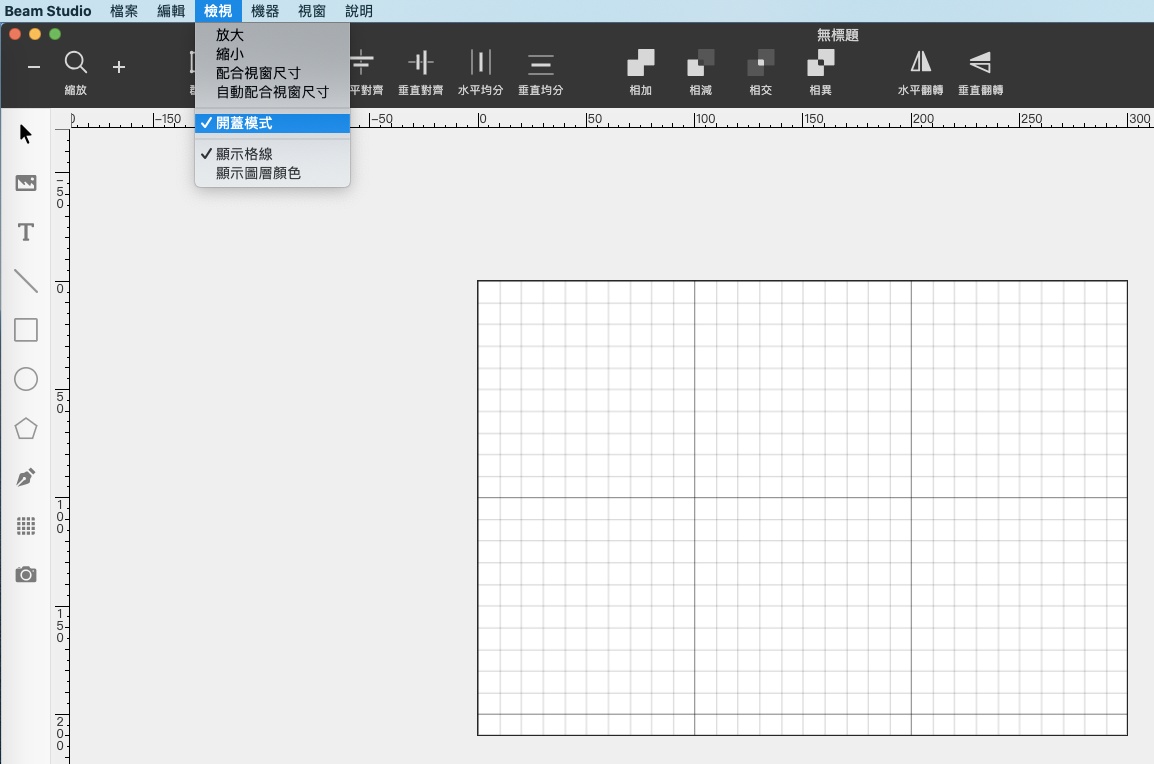

이 모드에서 작업할 때는 "보기" > "오픈 바텅 모드"가 체크되어 있는지 확인하세요.

문서 설정에서 오픈 바텀 옵션을 켜면 카메라 미리보기가 올바른 위치에 표시됩니다. 기기 아래에 재료를 배치한 후, 일반 작업 과정과 동일하게 파일을 전송하고 조각 및 절단을 시작할 수 있습니다.

작업 팁

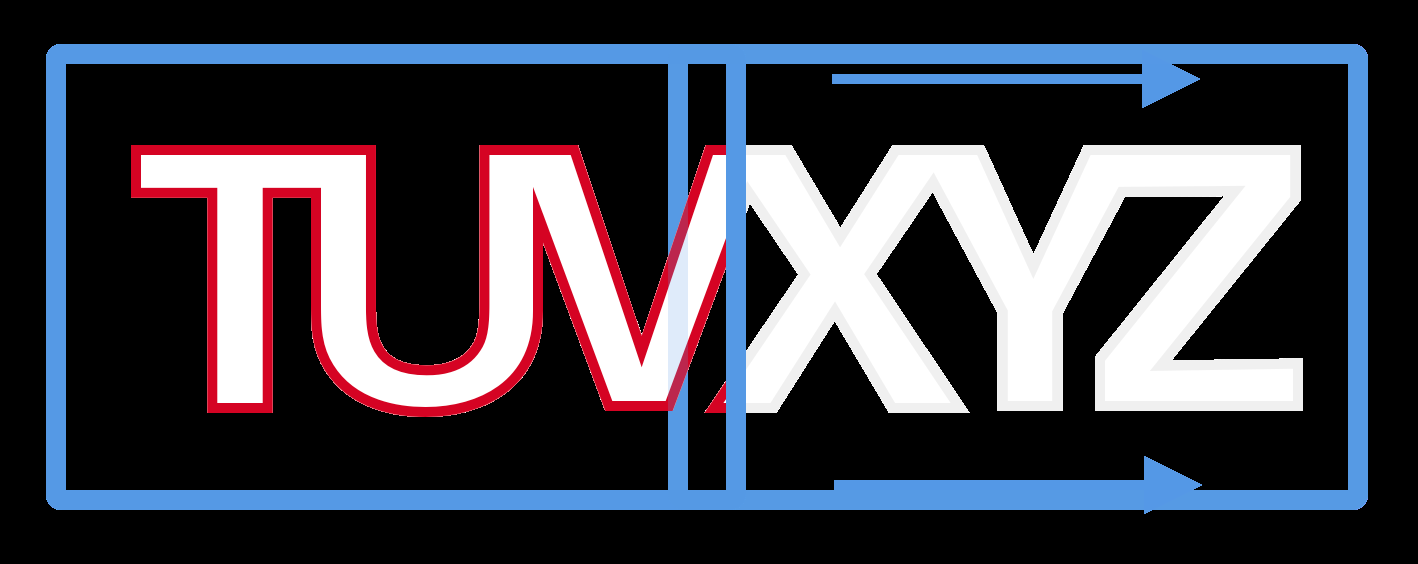

1. 대규모 절단 작업의 경우, SVG 형식의 파일을 사용하고 전체 절단 경로를 하나의 SVG 이미지로 만드는 것이 좋습니다. 이렇게 하면 이어붙이기 작업 시 소프트웨어에서 그래픽을 직접 이동할 수 있습니다.

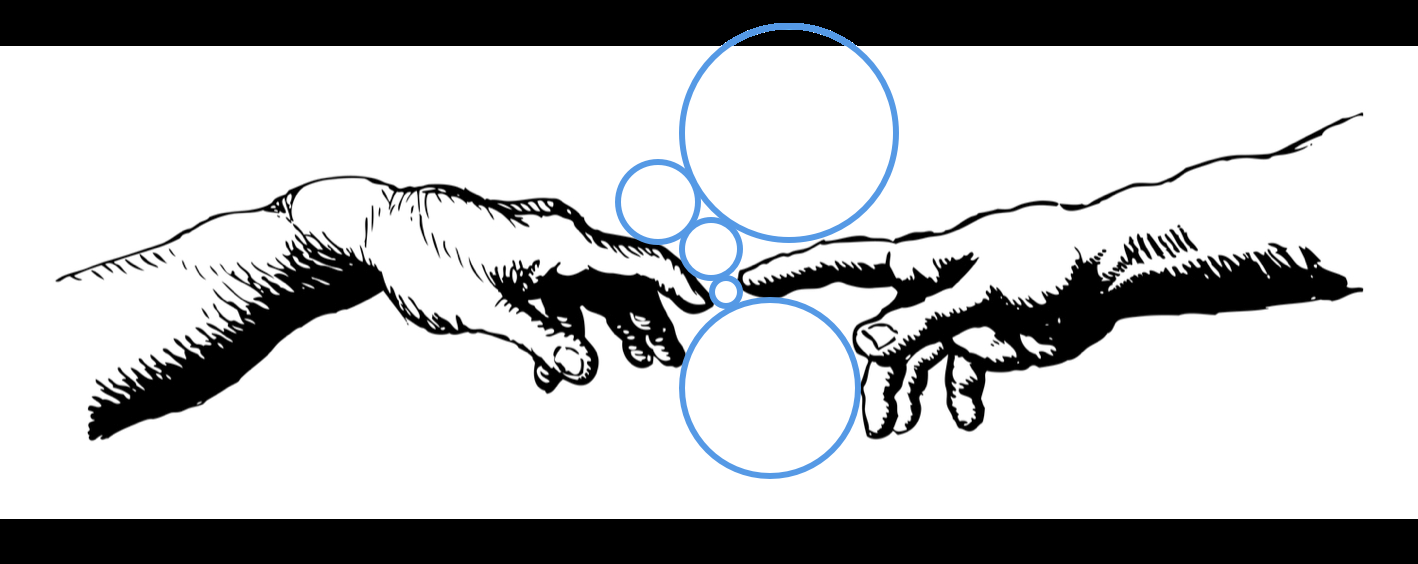

2. 대규모 조각 작업의 경우, 각 조각 부분에 오차를 허용할 수 있는 여백(파란색 큰 원)을 남기는 것이 좋습니다.

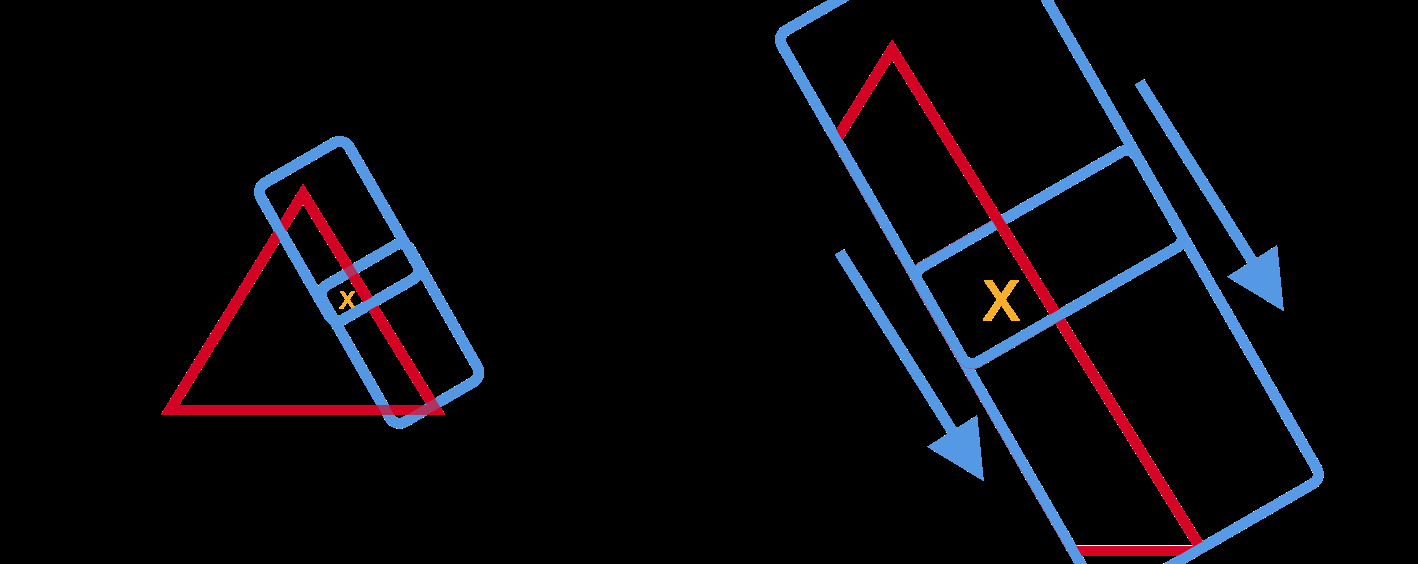

3. 미리보기 중에 두 개 이상의 기준점을 정렬할 수 있습니다. 원래 제거될 부분이 있는 경우 정렬 마커를 추가할 수 있습니다. (그림에서 빨간색 삼각형은 제거될 부분이고, 노란색 X는 기준점입니다.)

4. 미리보기 위치가 매번 약간 다른 경우, 카메라 브래킷 하단이 공기 배출구에 가깝고 기기가 수평인지 확인하세요.
5. 기기를 이동할 때는 반드시 들어 올린 후 이동하세요. 기기를 끌면 받침대와 작업물이 손상될 수 있습니다.

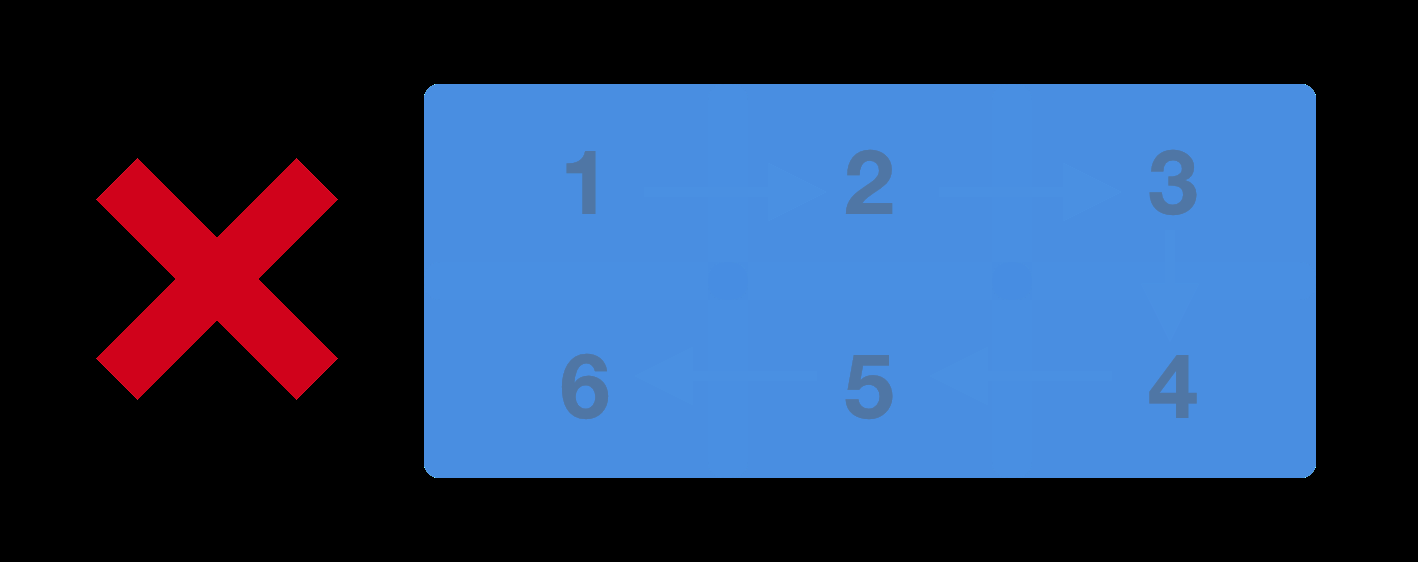

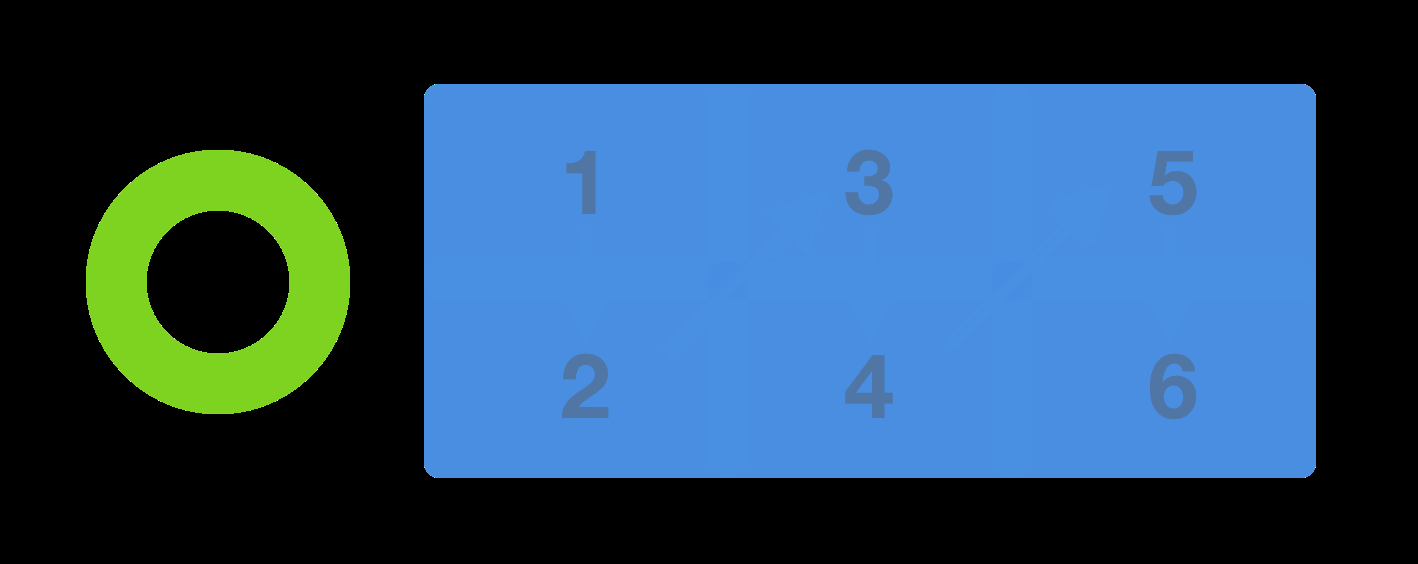

6. 여러 번 이어붙이기를 하면 오차가 누적될 수 있습니다. 연결된 범위에 따라 순차적으로 조각하는 것이 좋습니다.

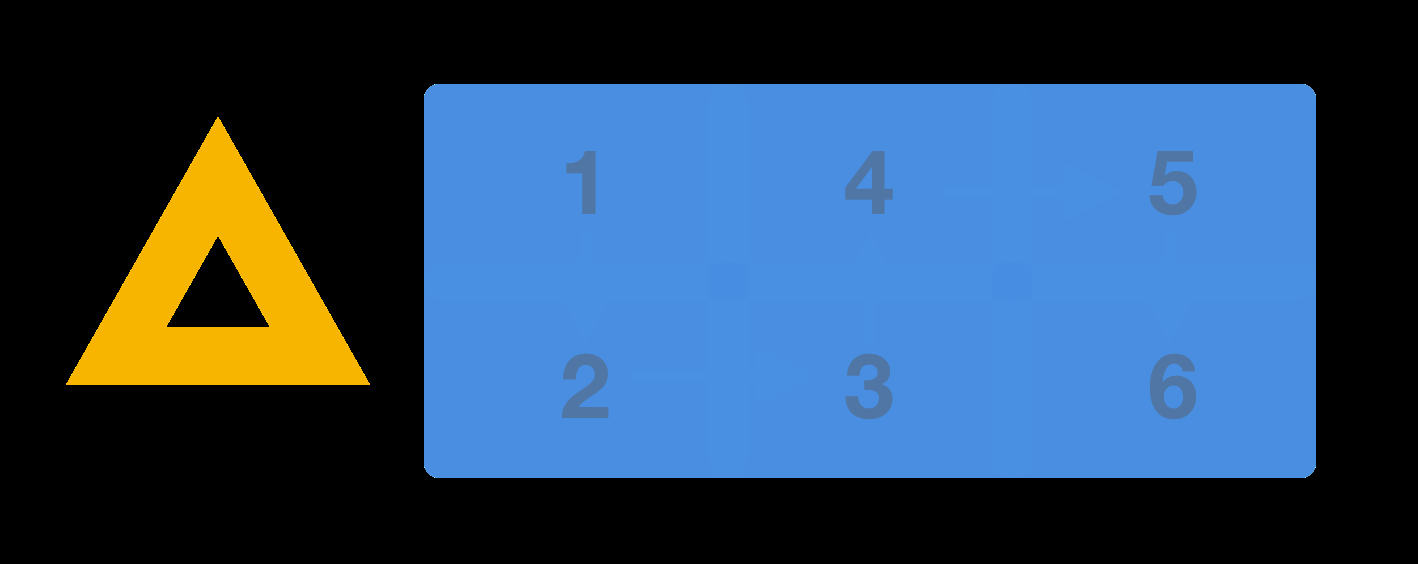

   인접한 순서의 차이가 클수록 누적 오차가 커집니다.
