beamo - 오토포커스 애드온 설치

 안전을 위해 기기의 전원을 끄고 전원 플러그를 뽑아주세요.

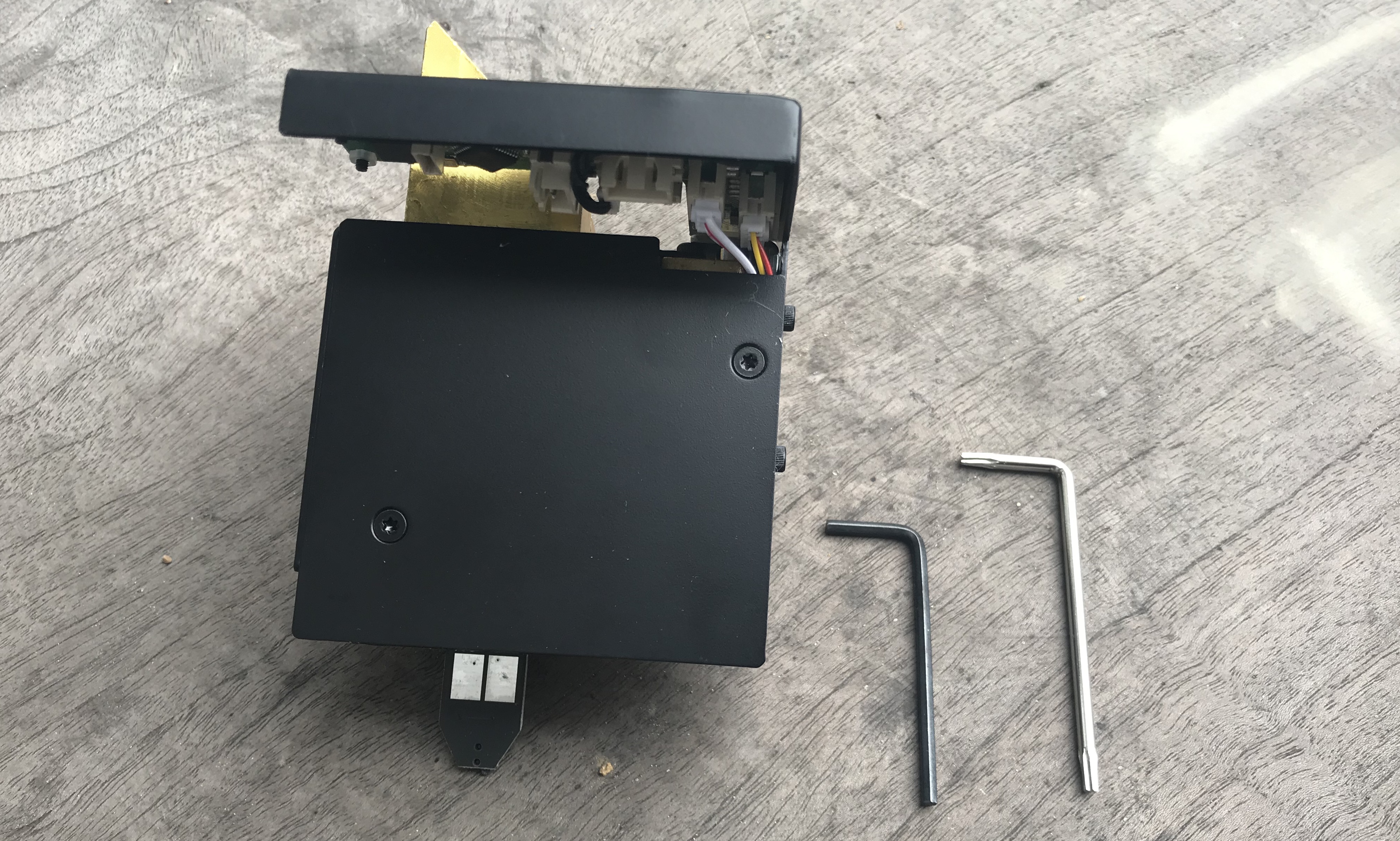

①오토포커스 애드온 ②육각 렌치 ③별 렌치(beamo 기본 패키지에 포함)

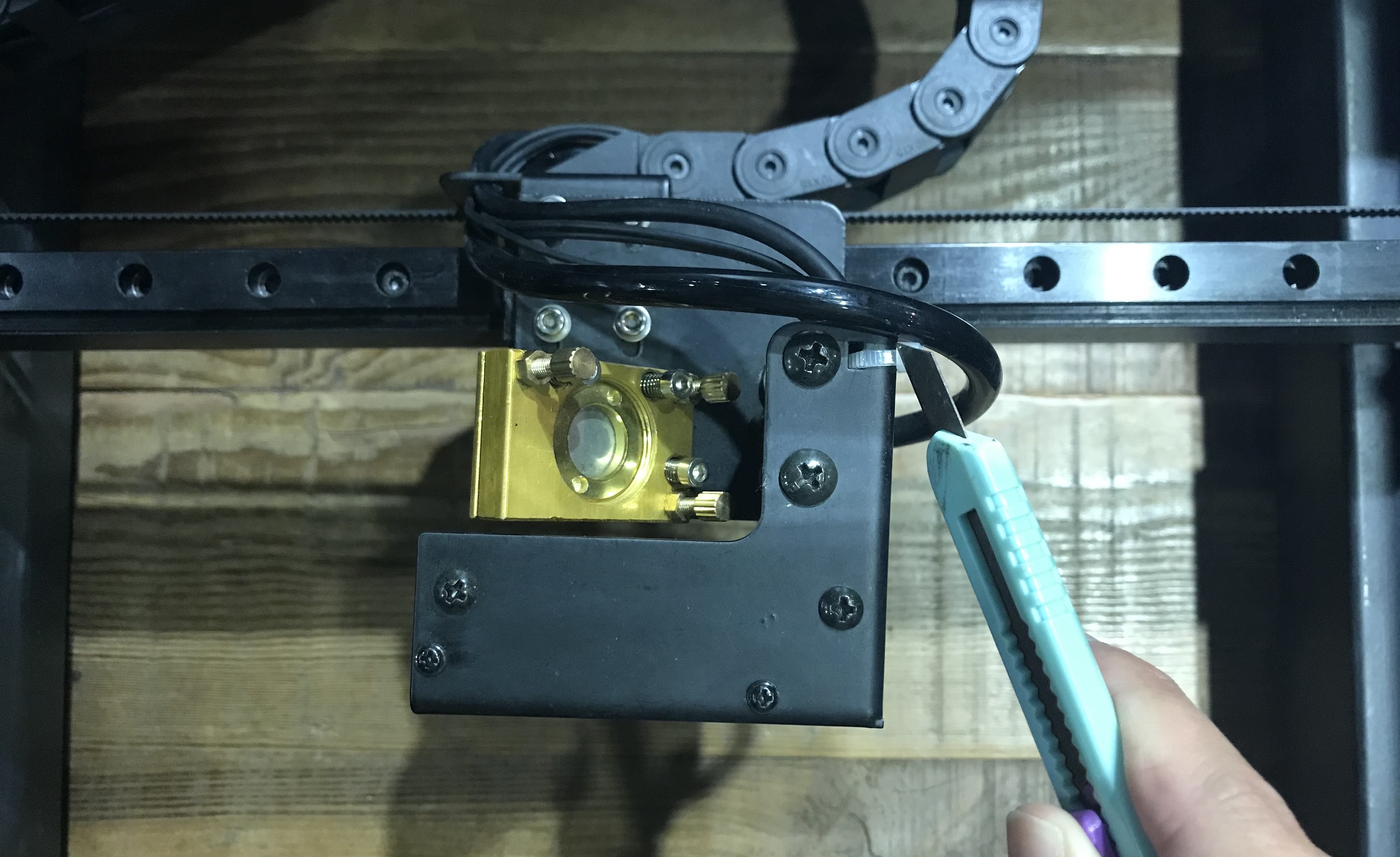

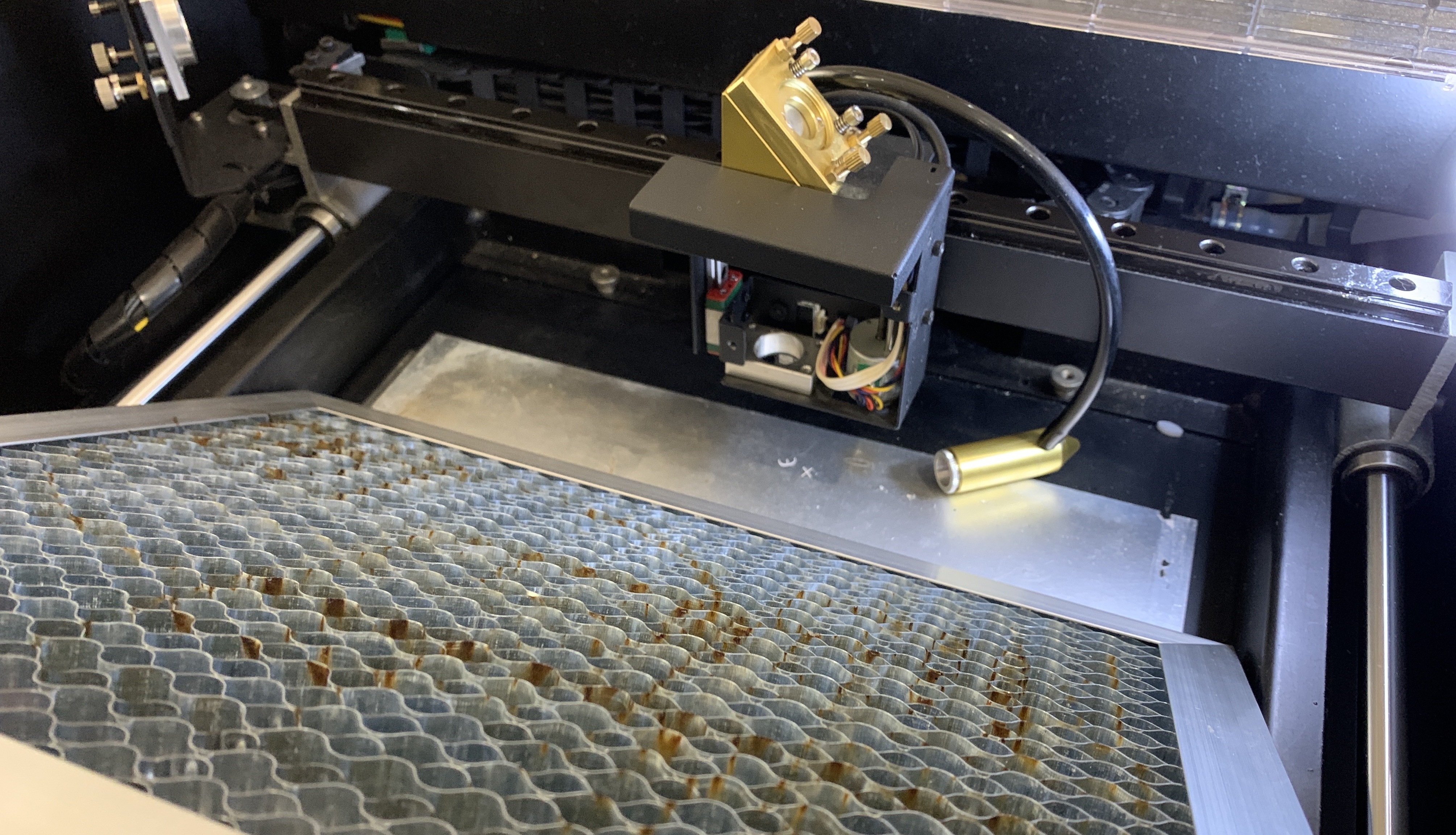

1. 케이블을 고정하고 있는 플라스틱 타이를 잘라주세요.

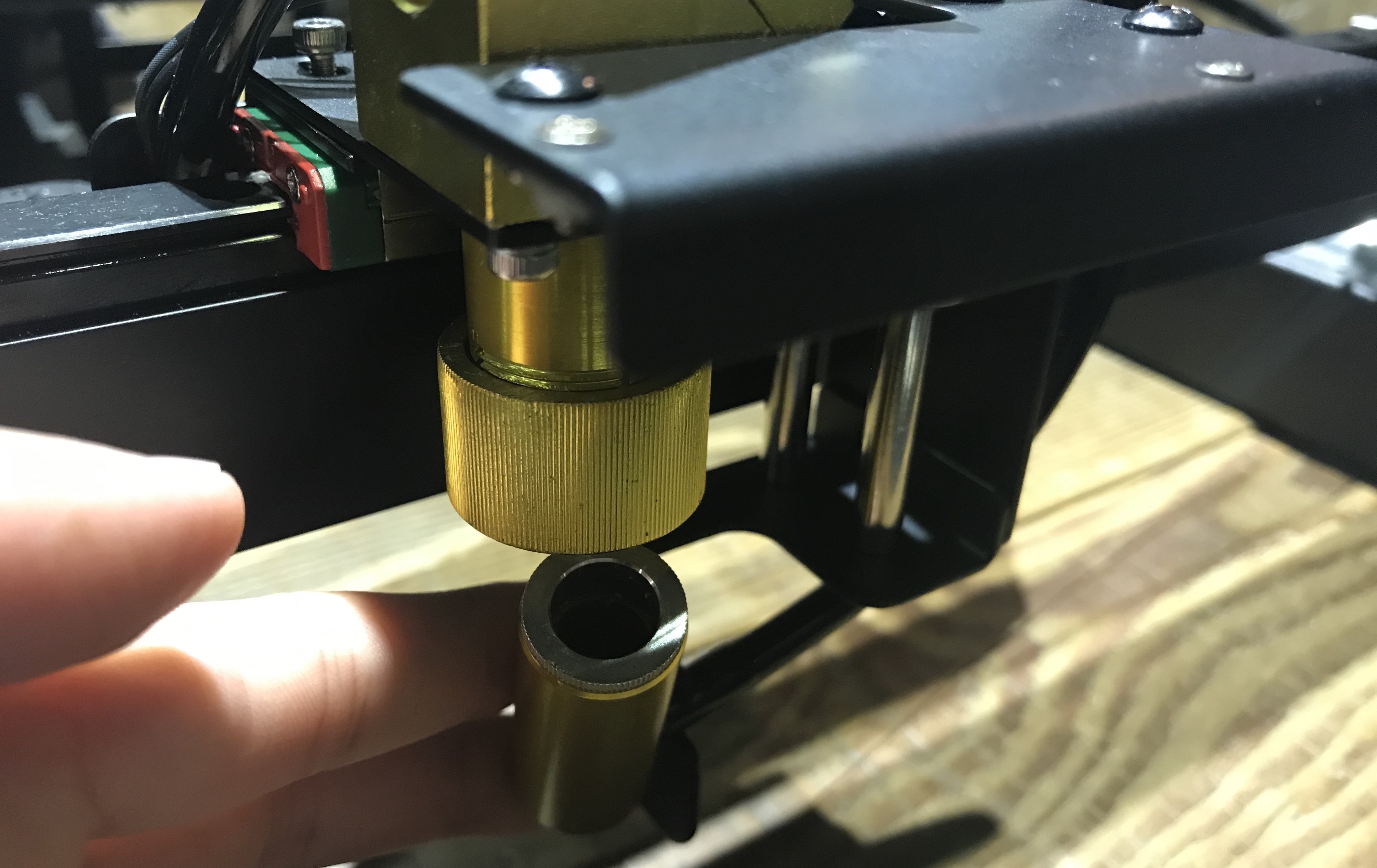

2. 레이저 헤드의 초점 조절 링을 풀어주세요. 레이저 헤드를 분리하세요.

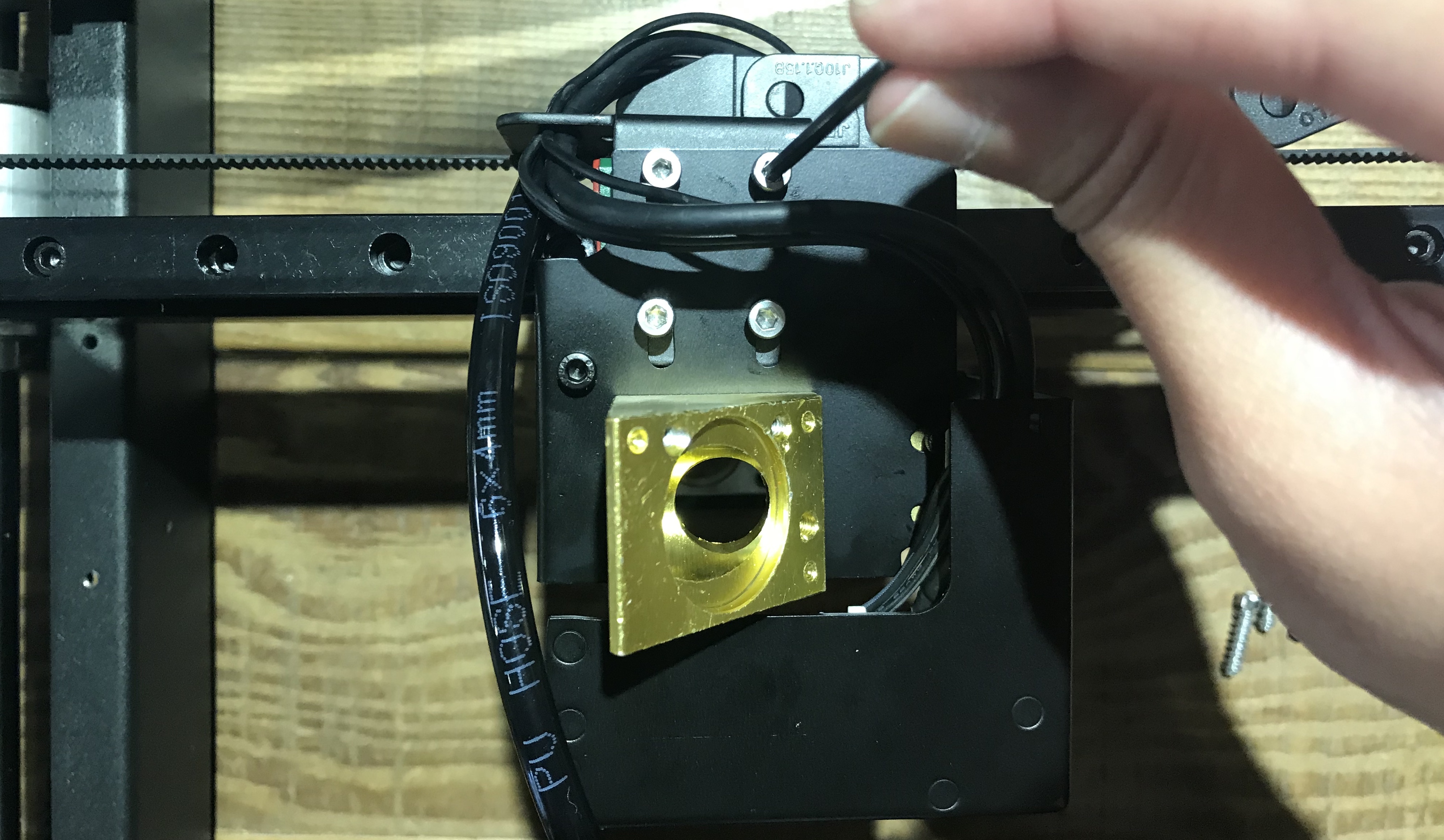

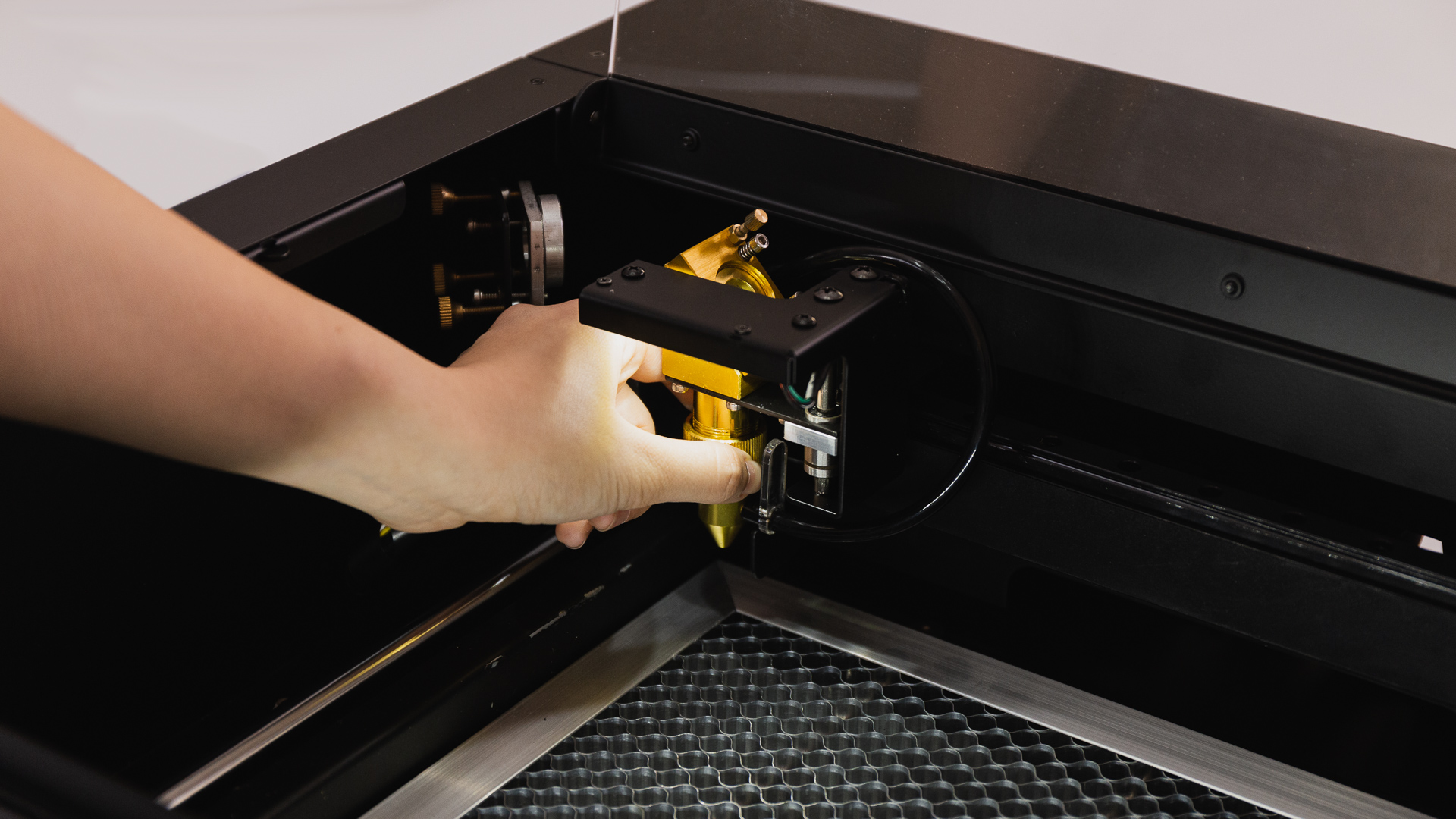

3. 육각 렌치를 사용하여 레이저 모듈을 트랙에 고정하는 나사 4개를 풀어주세요.

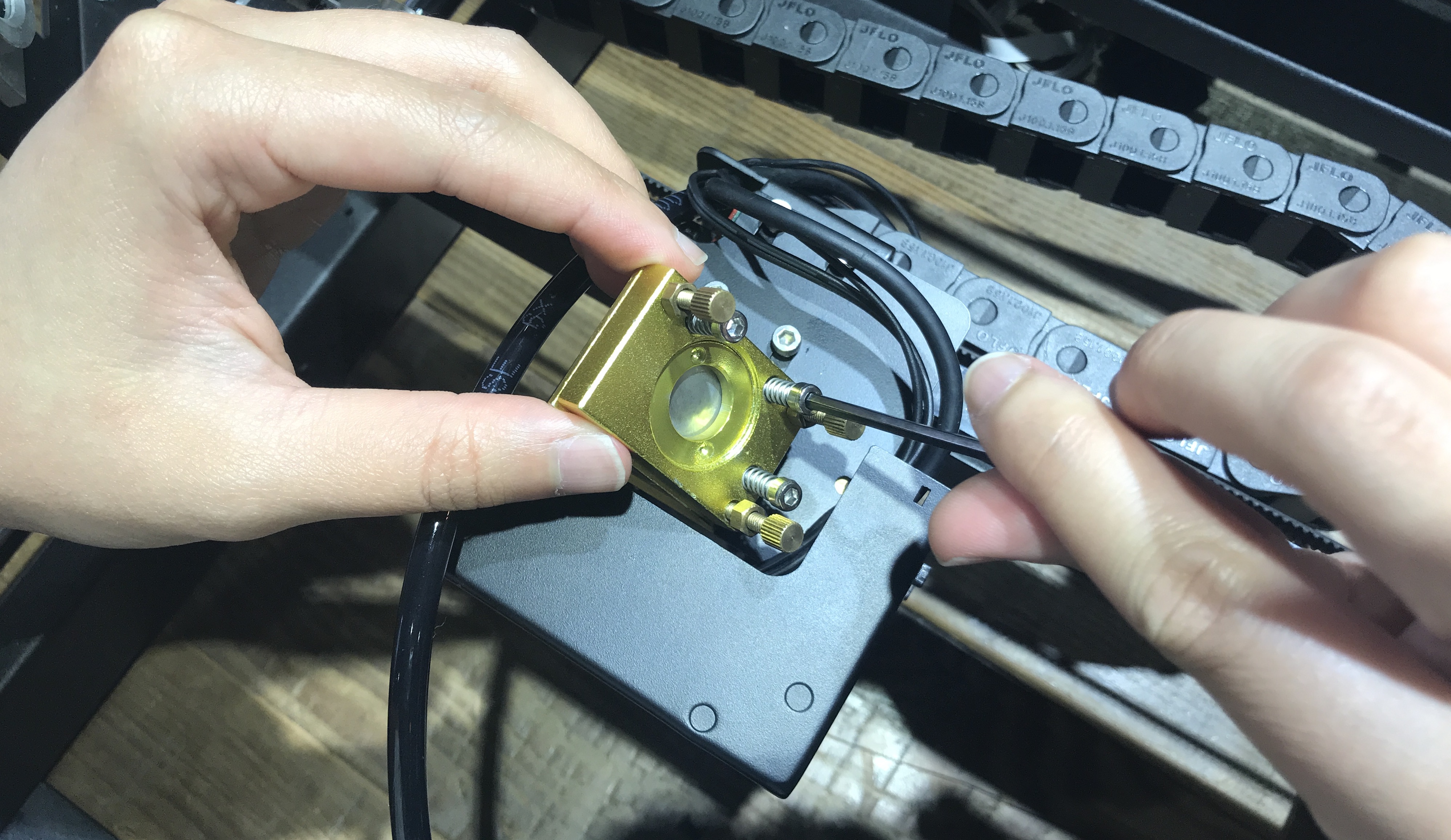

4. 카메라 케이블과 LED 와이어를 모두 분리하세요.

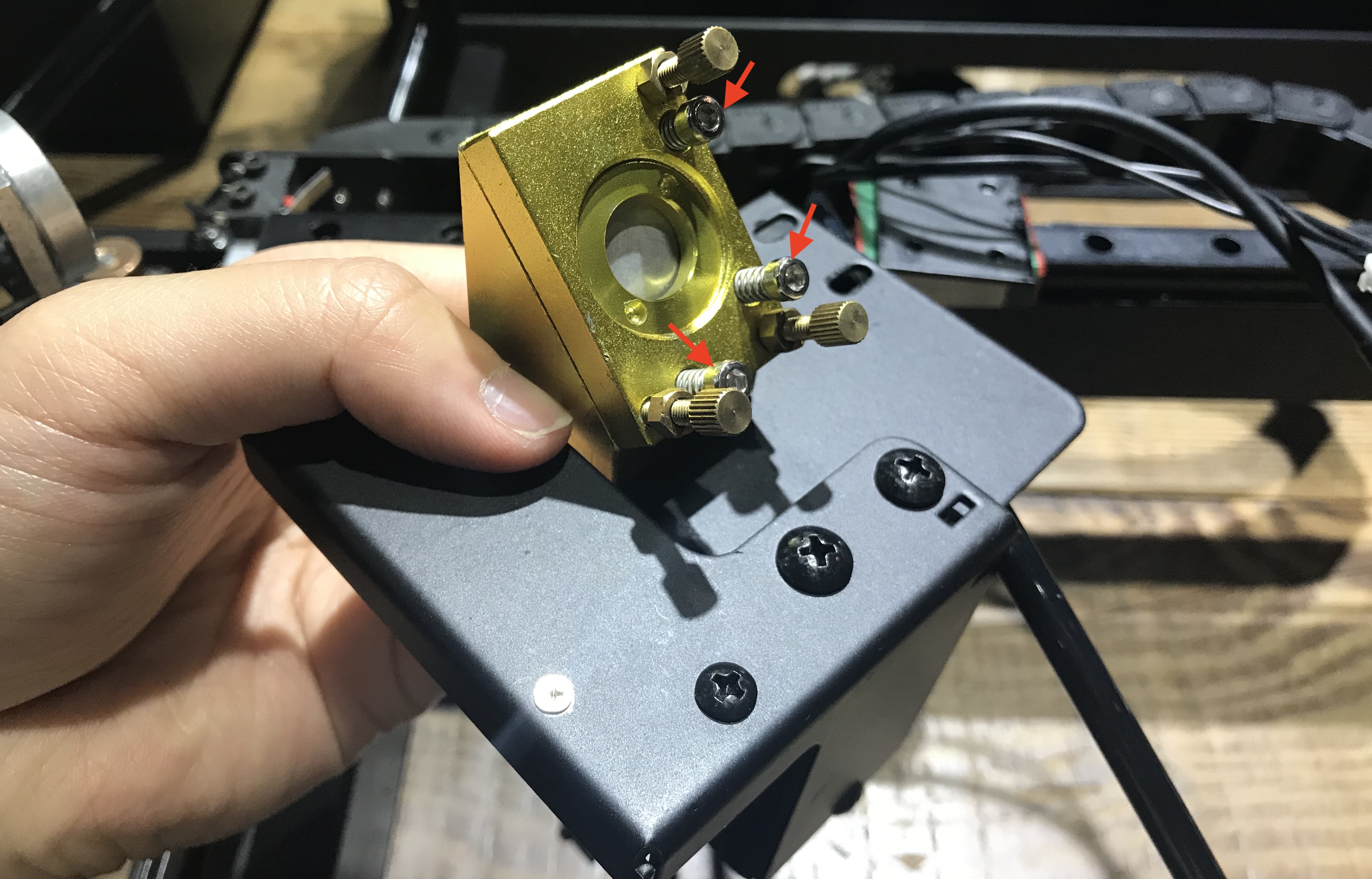

5. 육각 렌치를 사용하여 3차 반사 거울을 제거하세요.

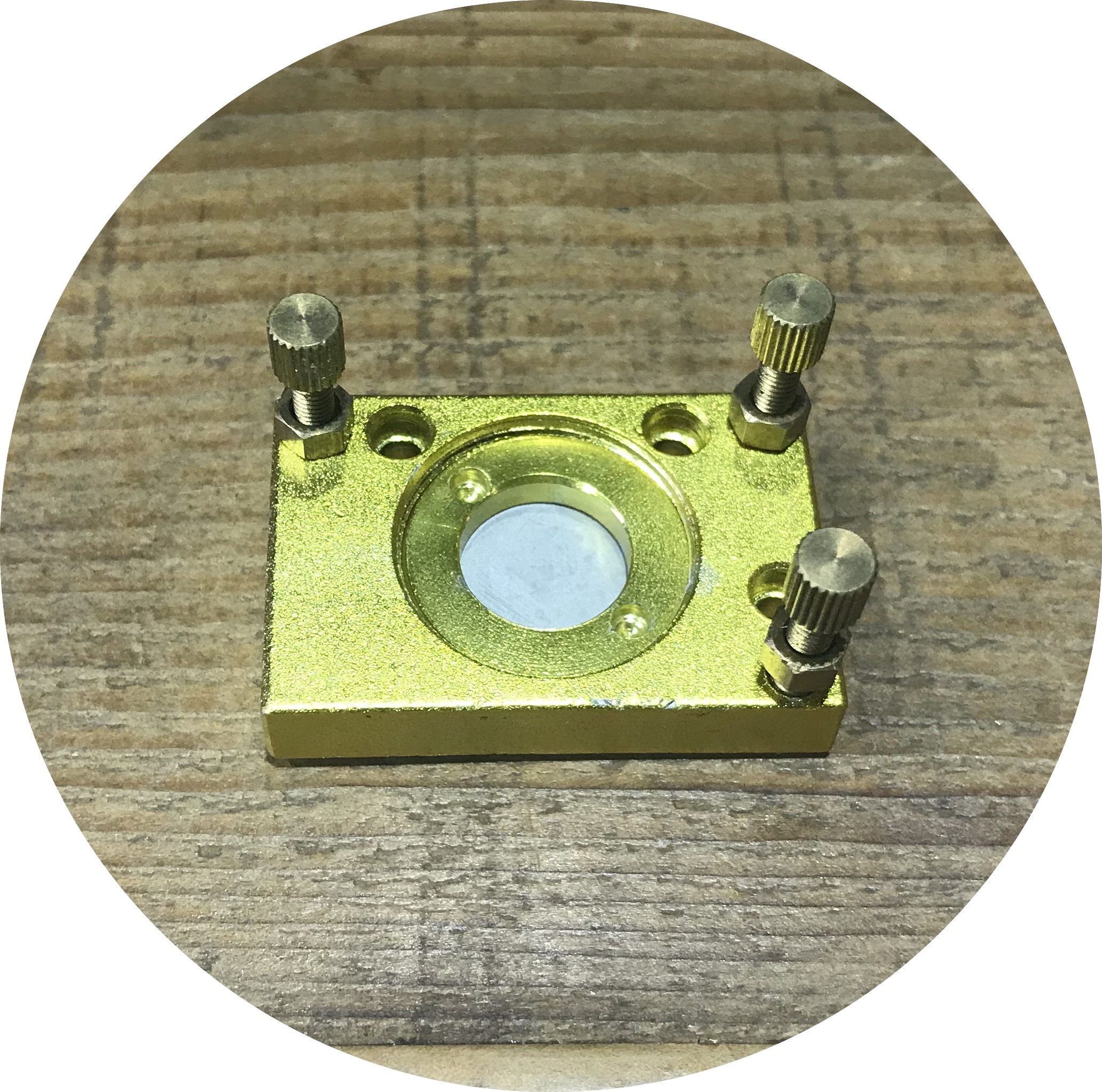

▲3차 반사 거울

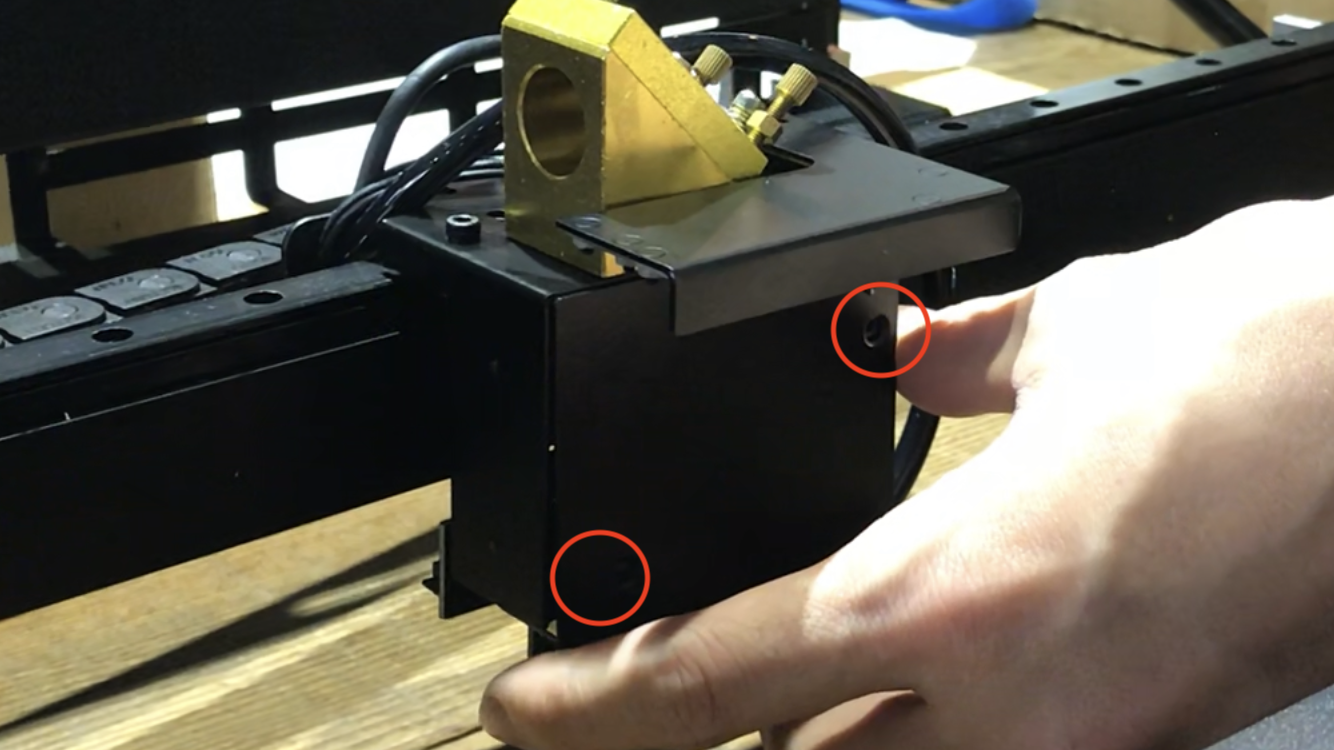

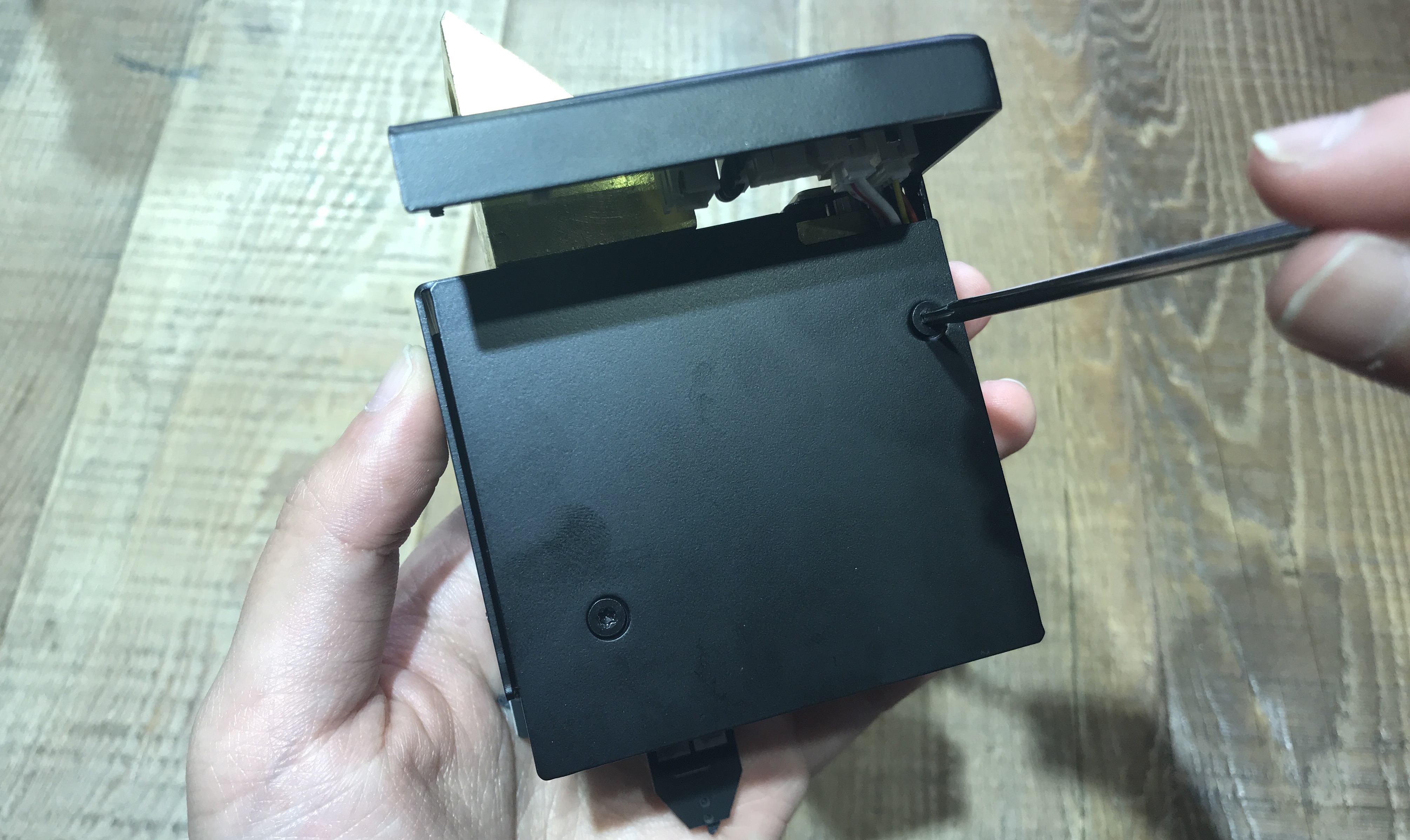

6. 오토포커스 장치의 나사 두 개를 제거하세요.

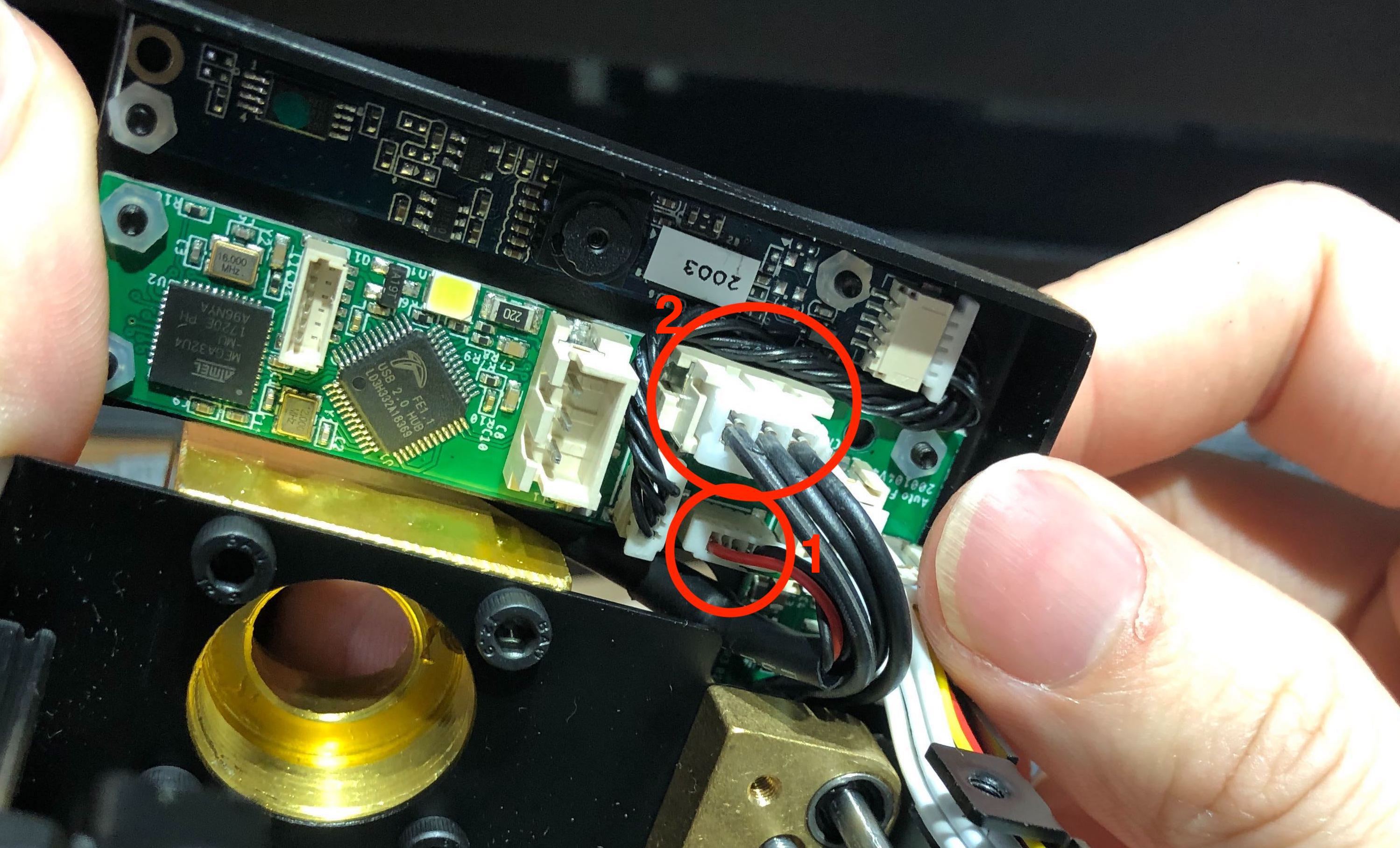

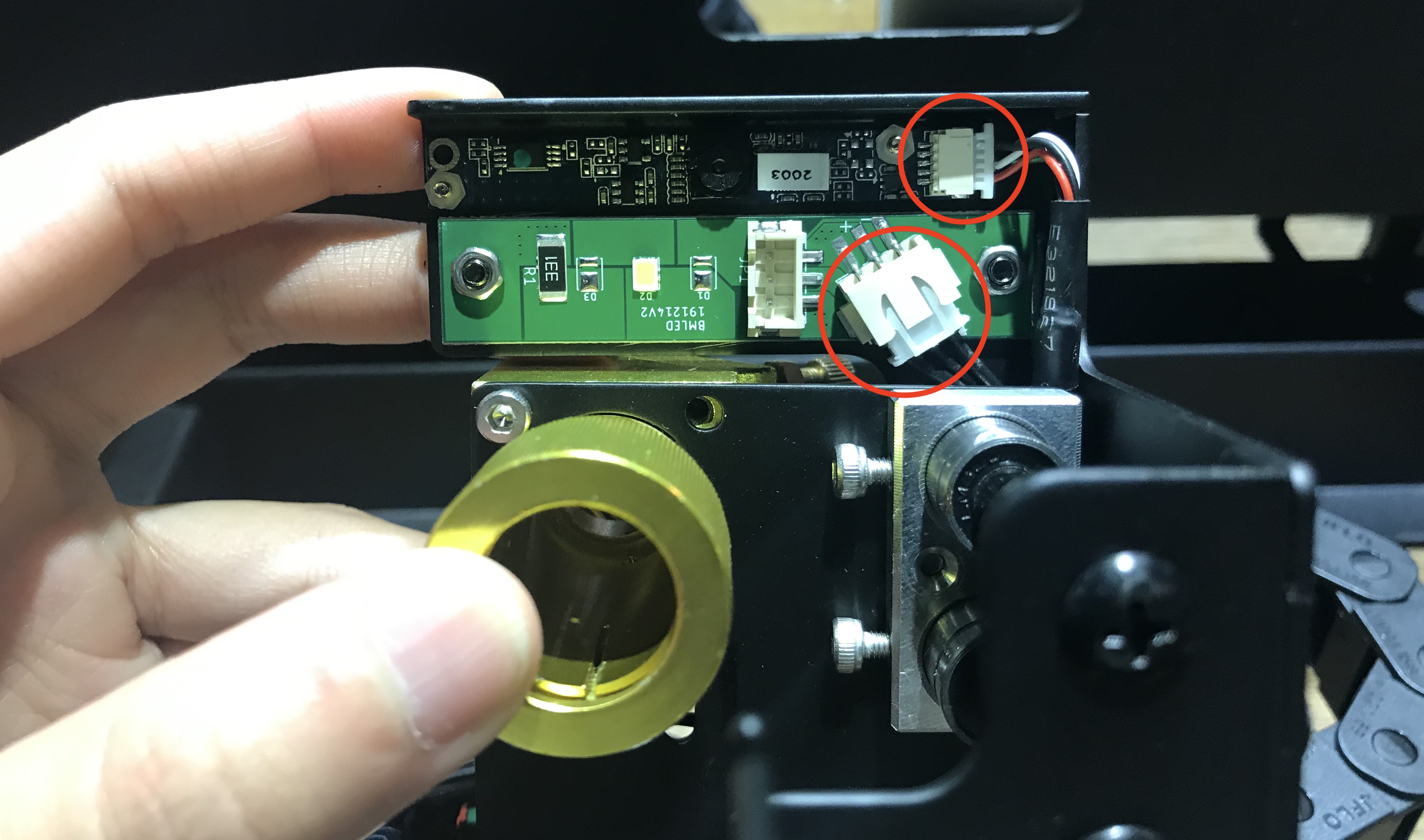

7. 카메라 와이어와 LED 와이어를 원 1과 원 2에 각각 연결하세요.
(팁: 카메라 와이어를 먼저 연결한 후 LED 와이어를 연결하세요)

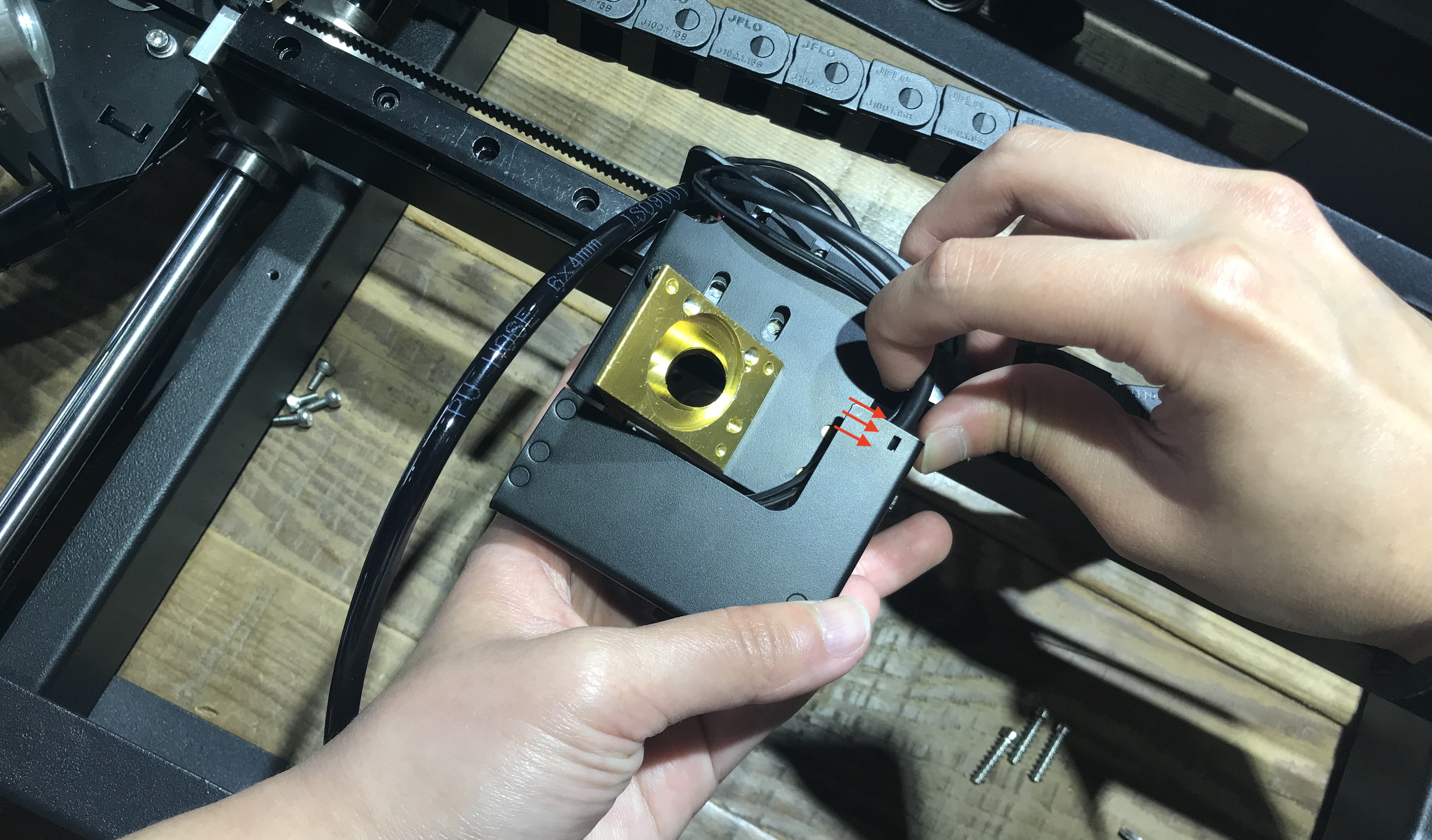

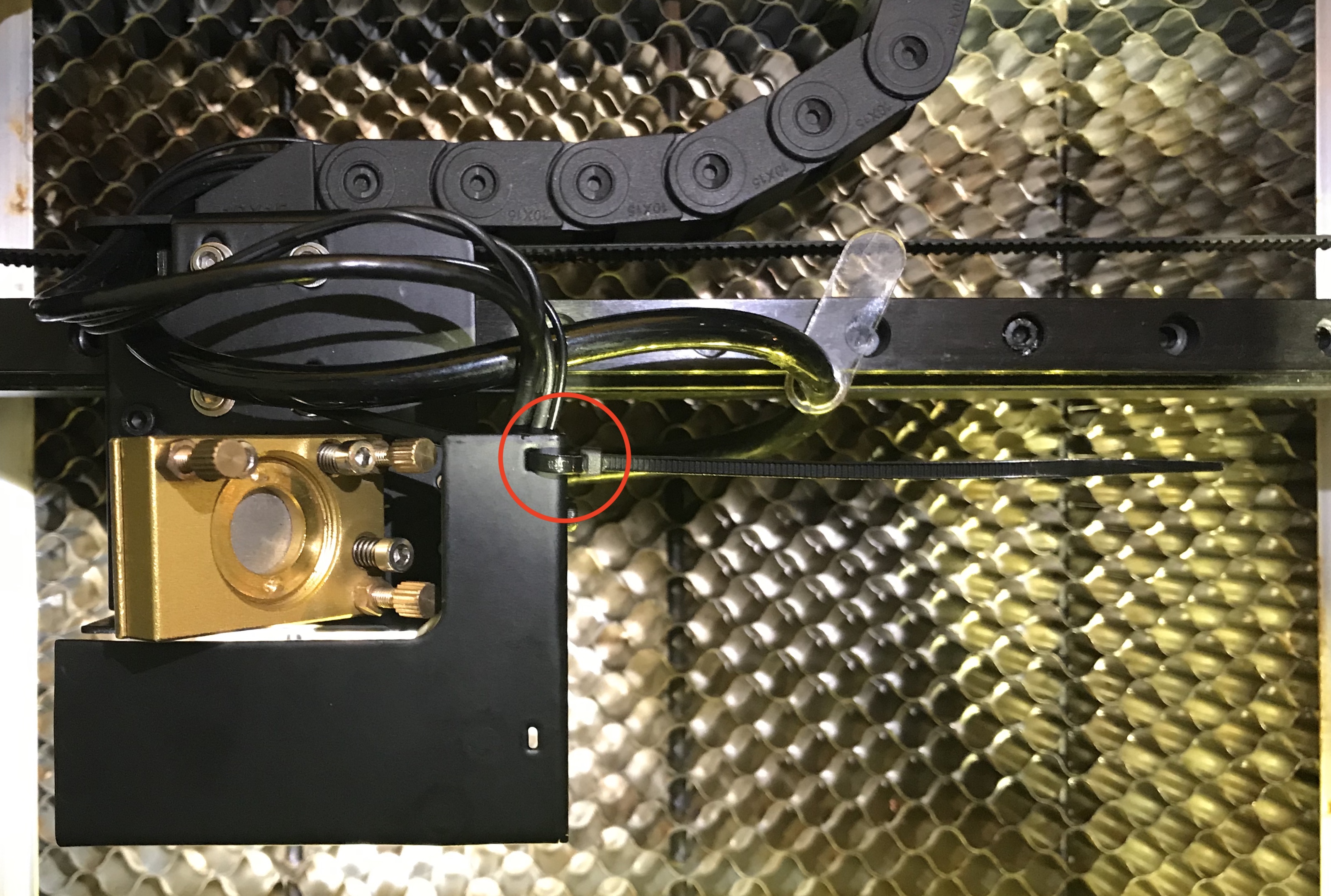

8. 와이어를 한쪽으로 모아 플라스틱 타이로 고정하세요.

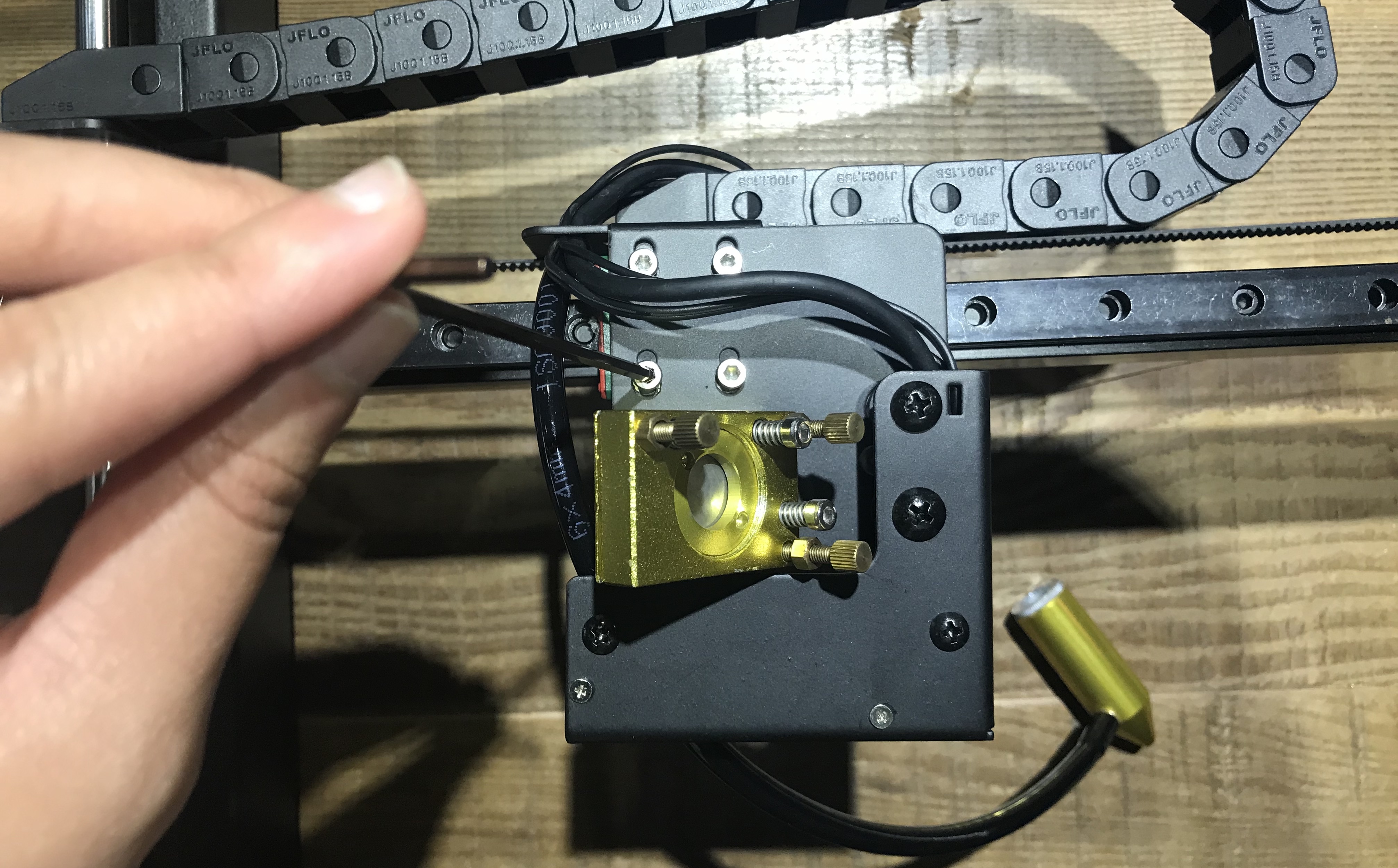

9. 육각 렌치를 사용하여 4개의 나사를 조여 오토포커스 모듈을 트랙에 다시 장착하세요.

10. 3차 반사 거울을 다시 고정하세요.
(팁: 나사를 완전히 조이지 말고 절반 정도만 조여도 충분합니다)

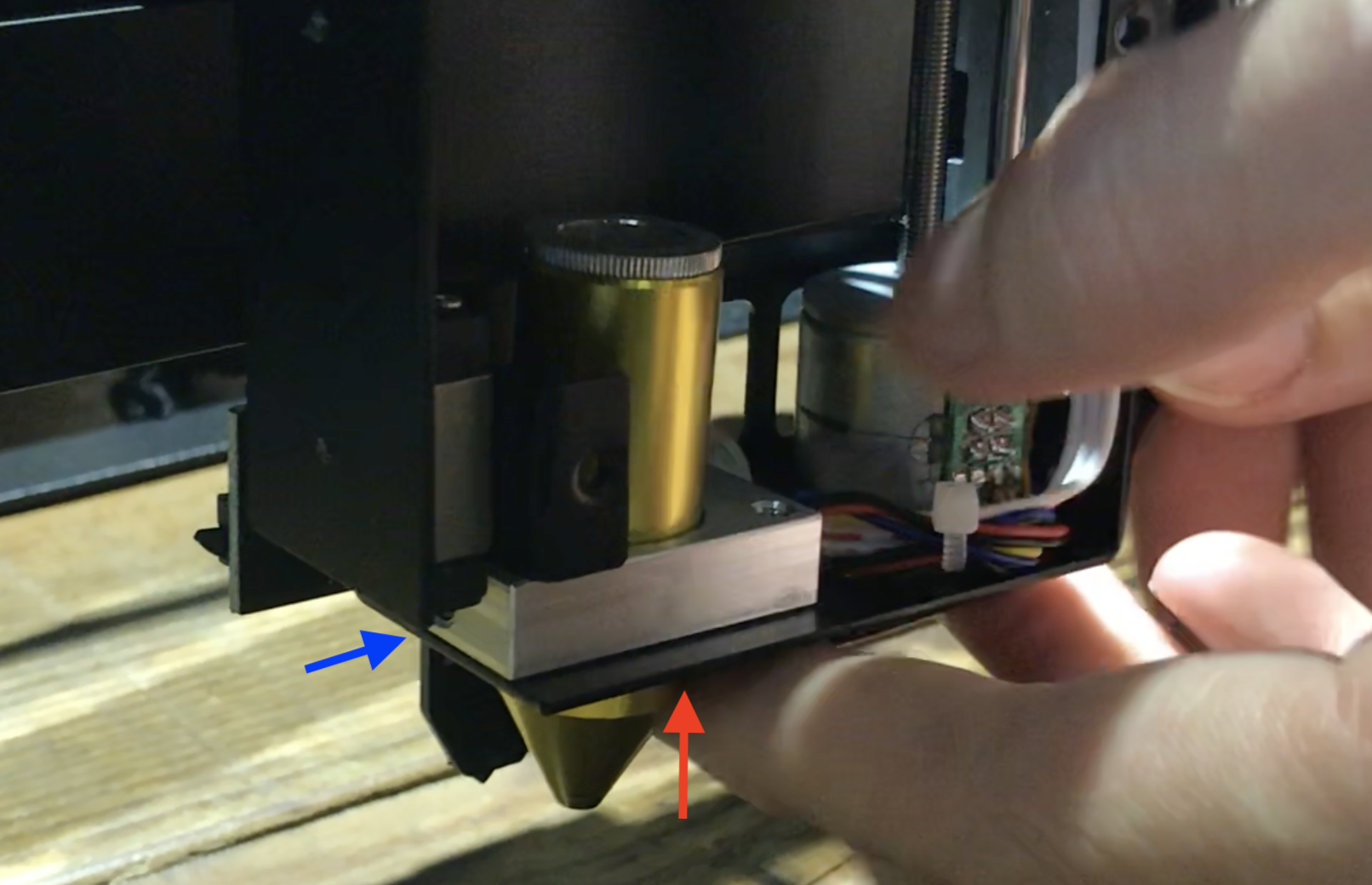

11. 허니컴을 꺼내고 레이저 헤드를 완전히 위로 밀어 올리세요(이미지의 빨간색 화살표 참조). 그리고 왼쪽에 있는 나사를 사용하여 레이저 헤드를 다시 고정하세요(이미지의 파란색 화살표 참조).

12. 기기를 켜세요. 레이저 헤드가 올라간 후에 허니컴을 다시 장착하세요.

13. 광학 경로가 올바르게 정렬되었는지 확인하세요. 광학 경로 정렬 가이드를 참조하세요. 광학 경로 정렬 가이드.

14. 오토포커스 모듈의 나사를 다시 조입니다.

15. 오토포커스를 사용하려면 Beam Studio에서 기본 설정을 위해 오토포커스 모듈 사용하기 를 참조하십시오.

 주의: 오토포커스 설치 후 Cam Led 버튼을 누르지 마십시오.

기기 전원을 켜면 카메라 LED가 자동으로 켜집니다. Cam Led 버튼을 누르면 카메라 LED가 꺼지지 않고 오토포커스 작동에 필요한 전원이 차단됩니다. 이로 인해 레이저 헤드가 움직이지 않게 되며, 전원을 다시 켜려면 Cam Led 버튼을 한 번 더 눌러야 합니다.

다음 참조: 오토포커스 사용 가이드
