beamo - 다이오드 레이저 모듈 애드온 설치 및 작동 지침

6. 기존의 투명 아크릴 도어 커버를 주황색 아크릴 도어 커버로 교체하십시오:

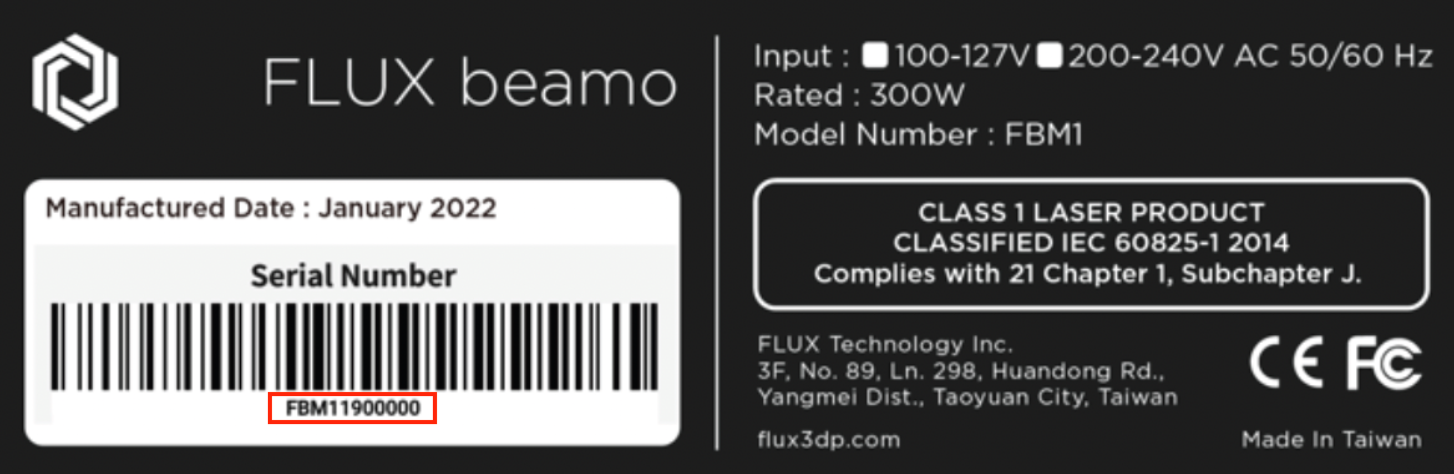

• 설치 전에 beamo의 일련 번호를 확인하여 어떤 지침을 따라야 할지 결정하십시오. 일련 번호는 아래 그림과 같이 beamo 뒷면에 있습니다:


• 신형 아크릴 도어의 경우(S/N이 FBM12200004 이후이거나 같은 경우):
  영상의 지시사항을 따라주세요.


• 구형 아크릴 도어의 경우(S/N이 FBM12200004 이전이거나 작은 경우):

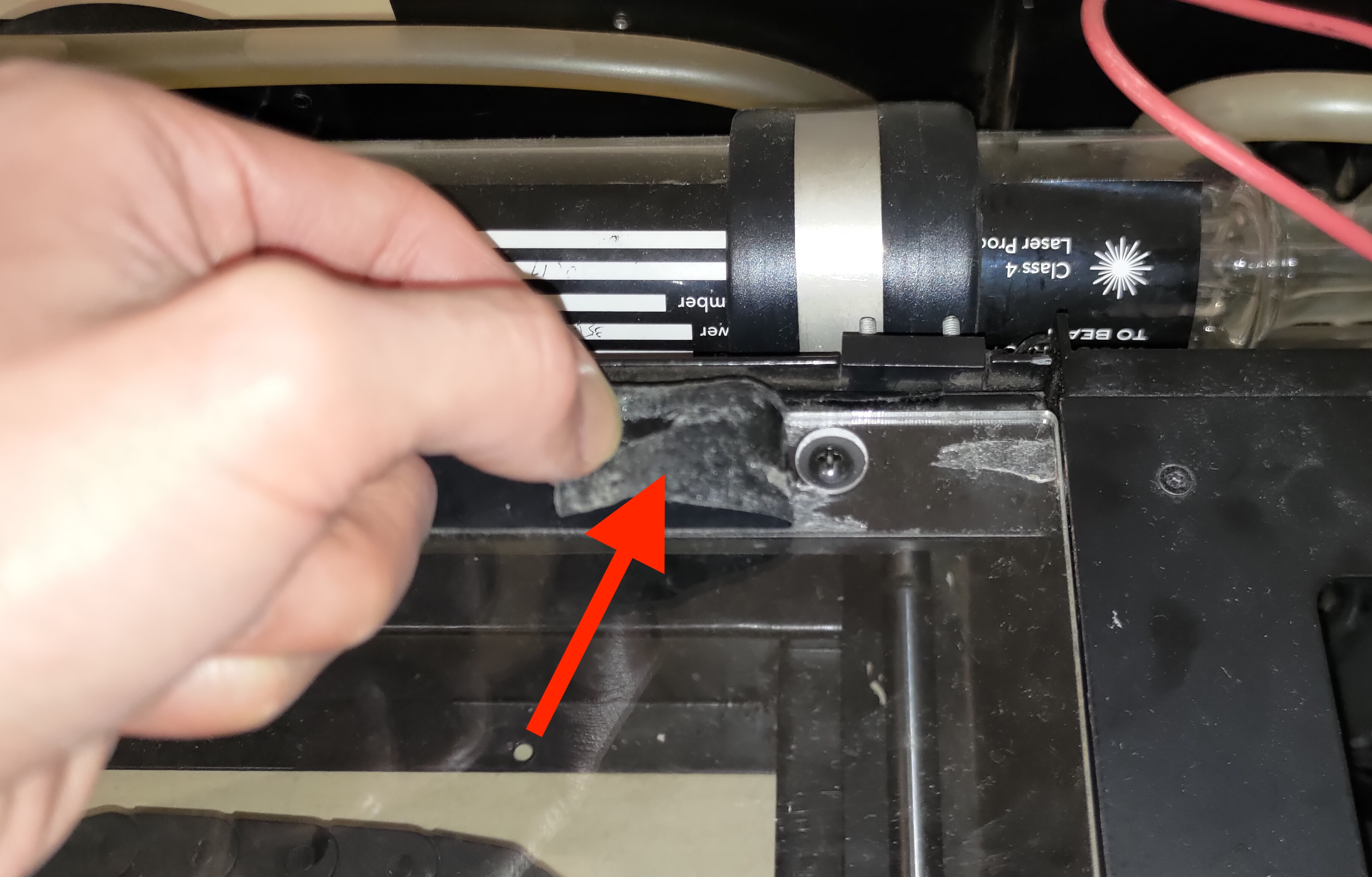

  A. 검은색 스티커를 제거합니다. (후면 커버는 제거할 필요 없음)

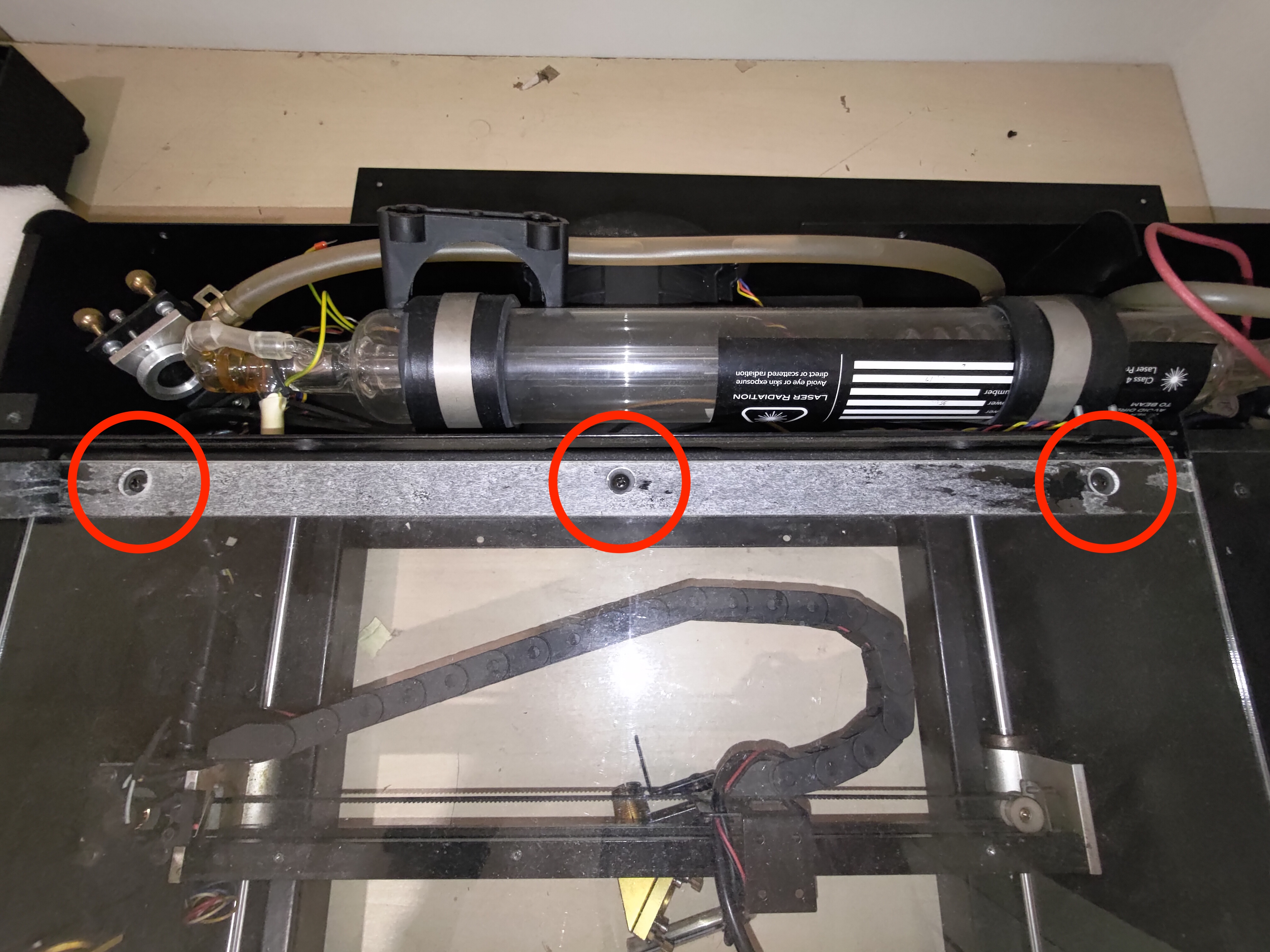

  B. 십자 드라이버로 투명 아크릴 도어 커버의 나사 3개를 풉니다.
     (나사는 나중에 사용할 수 있도록 보관해 주세요.)

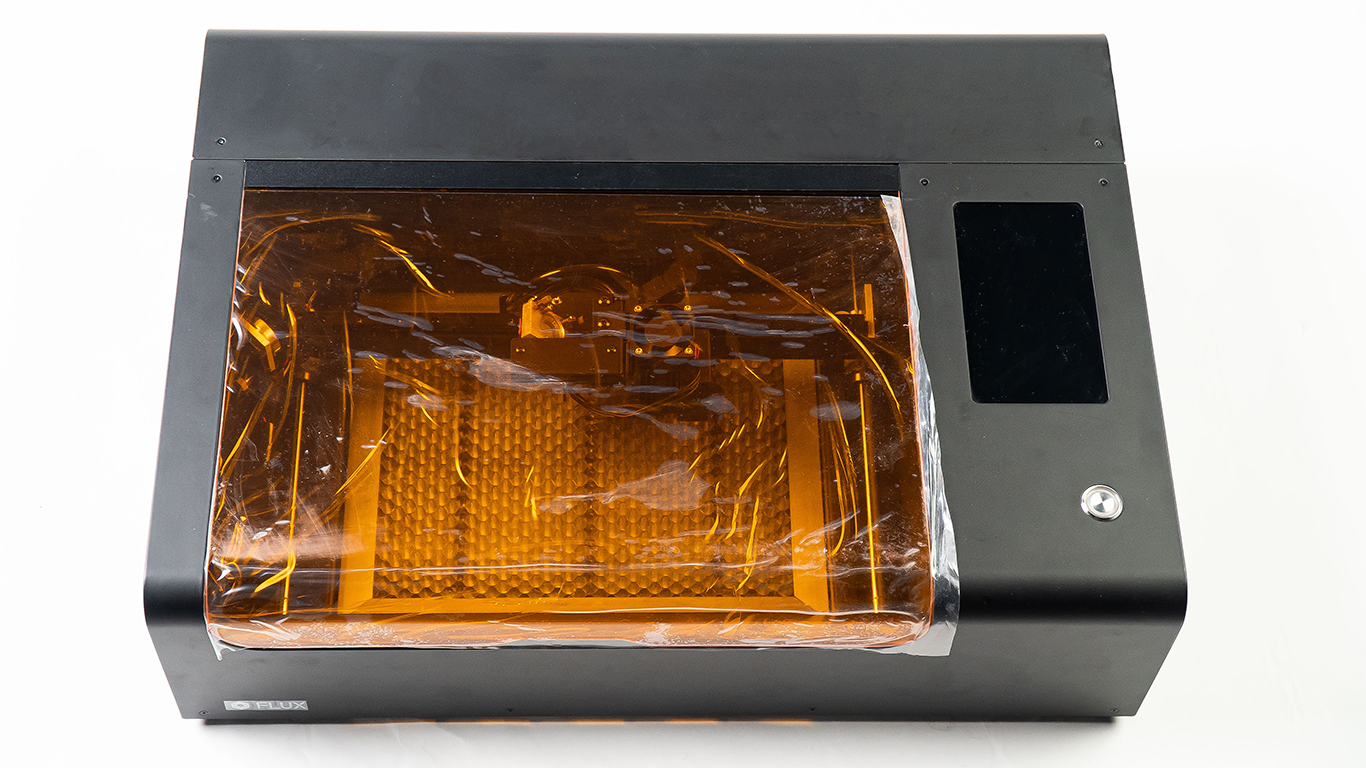

  C. 투명 아크릴 도어 커버를 주황색 아크릴 도어 커버로 교체합니다.
       (주황색 뚜껑의 보호 필름은 제거해도 되고 그대로 두어도 됩니다.)
  D. B 단계에서 제거한 나사를 다시 조입니다.
  E. 새 검은색 스티커를 붙여 나사를 가리면 설치가 완료됩니다.

다이오드 레이저 모듈의 레이저 출력 위치가 CO2 레이저와 다르므로, 레이저 헤드 간의 오프셋 값을 얻기 위해 보정이 필요합니다.
* 다이오드 레이저 모듈을 보정하기 전에 카메라 보정이 정확히 완료되었는지 확인하세요("카메라 보정" 완료 필요).

1. 다이오드 레이저 모듈 보정 및 초점 조정 준비:

"기기" 메뉴에서 "다이오드 레이저 모듈 보정" > 기기 이름 선택 > 흰색 용지에 초점 맞추기 > 보정 이미지 출력.
다이오드 레이저 모듈이 보정되지 않으면 각인 위치가 어긋날 수 있습니다.

2. 빨간색 사각형의 외곽을 격자선의 중앙 사각형에 맞춥니다:

빨간색 사각형이 격자선의 중앙 사각형과 일치할 때까지(빨간색 사각형의 외곽을 잘라낸 사각형에 맞출 때까지) 위치만 조정할 수 있습니다. 빨간색 사각형의 크기가 잘못된 경우 "카메라 보정"을 다시 수행해야 합니다.

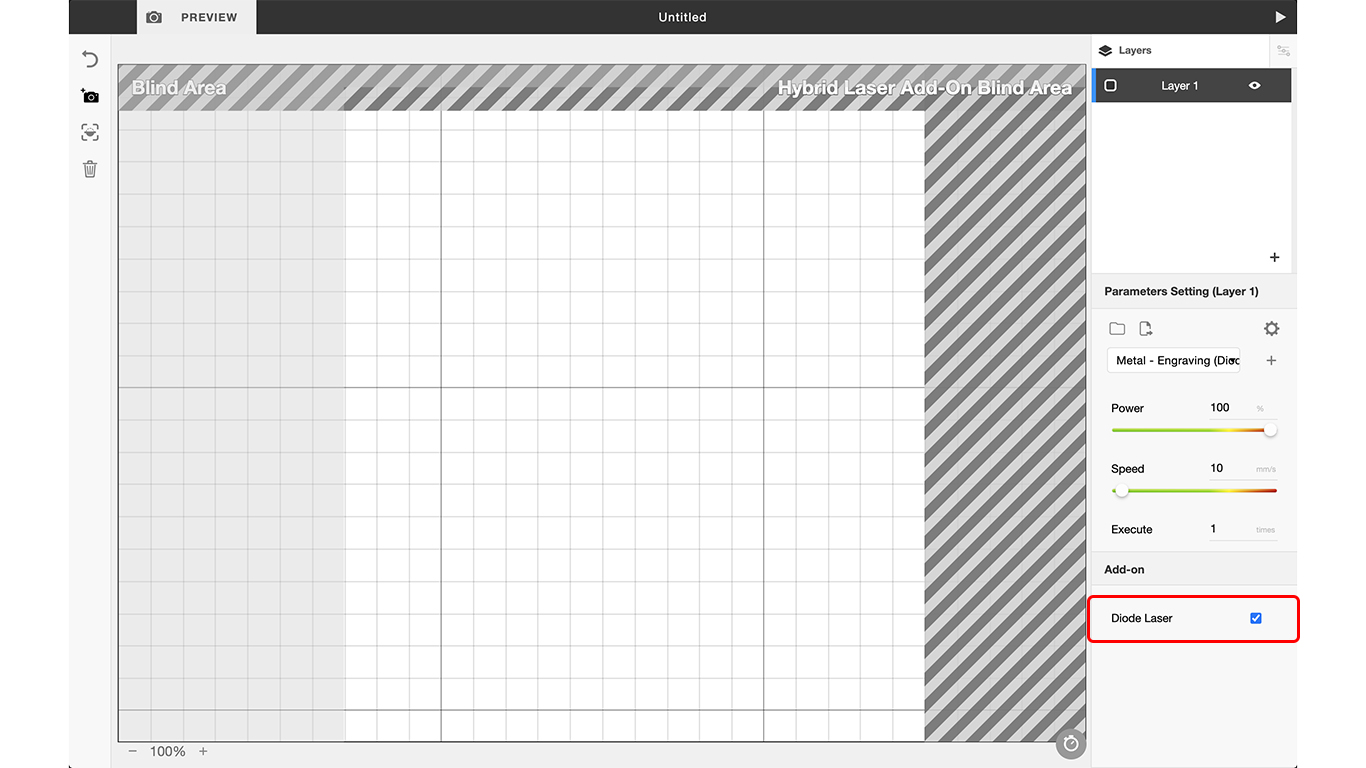

3. 각인된 격자선 영역을 미리 봅니다.

4. 다이오드 레이저 모듈이 올바르게 보정되었는지 확인합니다:

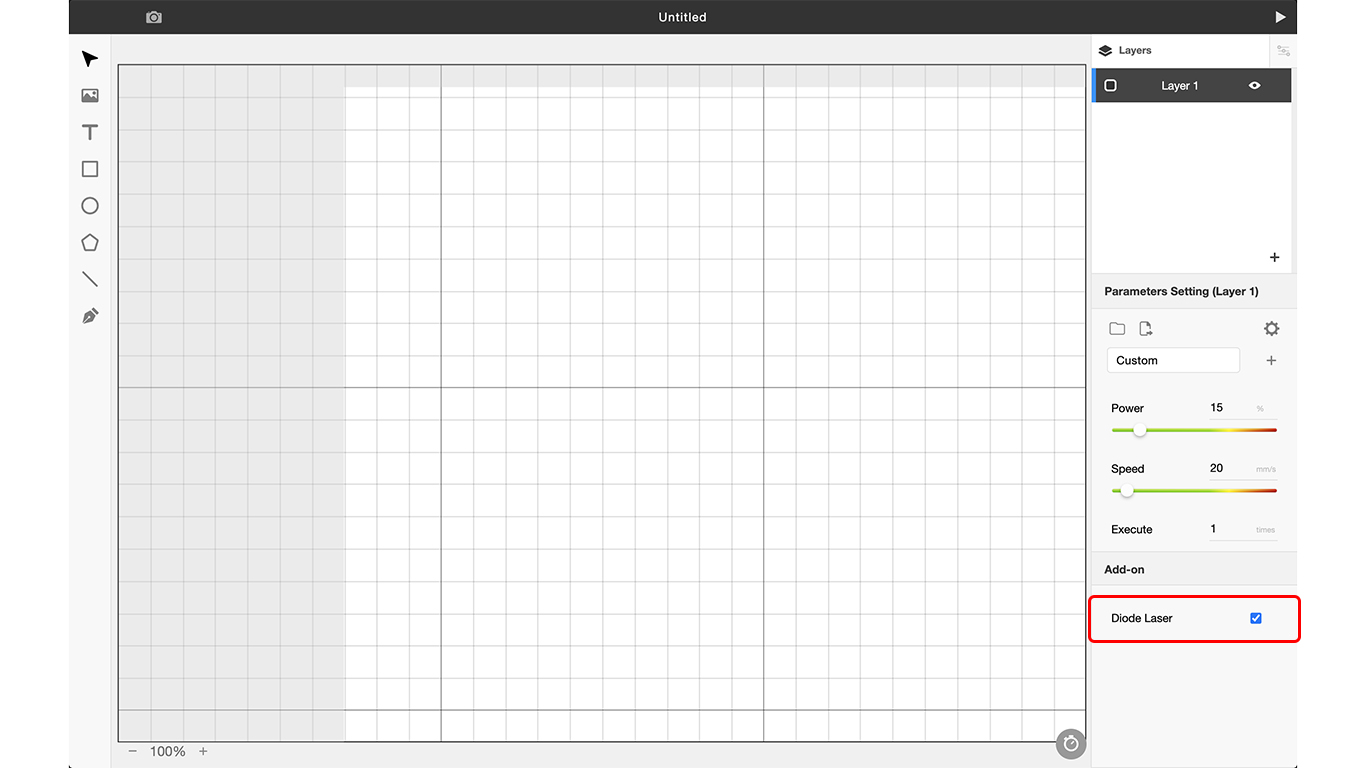

각인 중 용지의 위치가 변경되지 않도록 고정해야 합니다. 특정 위치에 객체를 그리고 다른 레이어에 동일한 위치에 동일한 객체를 만든 다음 CO2와 다이오드 레이저 모듈을 사용하여 두 레이어를 각각 각인합니다. 각인 위치가 정확히 겹치면 다이오드 레이저 모듈이 올바르게 보정된 것입니다. 결과가 겹치지 않으면 "카메라 보정"과 "다이오드 레이저 모듈 보정"을 다시 수행해야 합니다. 객체로 닫힌 벡터 그래픽을 사용하지 마십시오. 그렇지 않으면 각인이 잘리고 비교할 수 없게 됩니다.

5. 다이오드 레이저 모듈 보정이 완료되었습니다.
