5-10 레이저 빔 출력 없음

설명

레이저가 출력되지 않는 원인은 다양할 수 있습니다. 레이저 튜브의 성능 저하, 레이저 전원 공급 장치(Laser PSU) 고장 또는 시스템 오류 등이 원인이 될 수 있습니다.

아래의 단계를 따라 문제를 해결해 주십시오.

가능한 원인

필요 도구

1단계

아래 동영상을 확인하여 증상이 사용자의 기기와 유사한지 확인하십시오.
(Beambox 작동 시 큰 파열음이 나면서 레이저가 출력되지 않는 경우,
레이저 튜브가 파손되었음을 의미합니다.)

결과를 확인하고 다음 조치를 결정하세요:

2단계

소프트웨어에서 출력 강도와 속도 설정이 올바른지 확인하세요.

결과를 확인하고 다음 조치를 결정하세요:

2.1단계

출력 강도 설정을 두 배로 늘리고 작업을 시작한 다음 레이저 출력을 확인하세요.
(예: 원래 출력 강도가 15%였다면 30%로 높이고 작업을 시작하세요.)

결과를 확인하고 다음 조치를 결정하세요:

3단계

기기의 전원을 끄십시오.

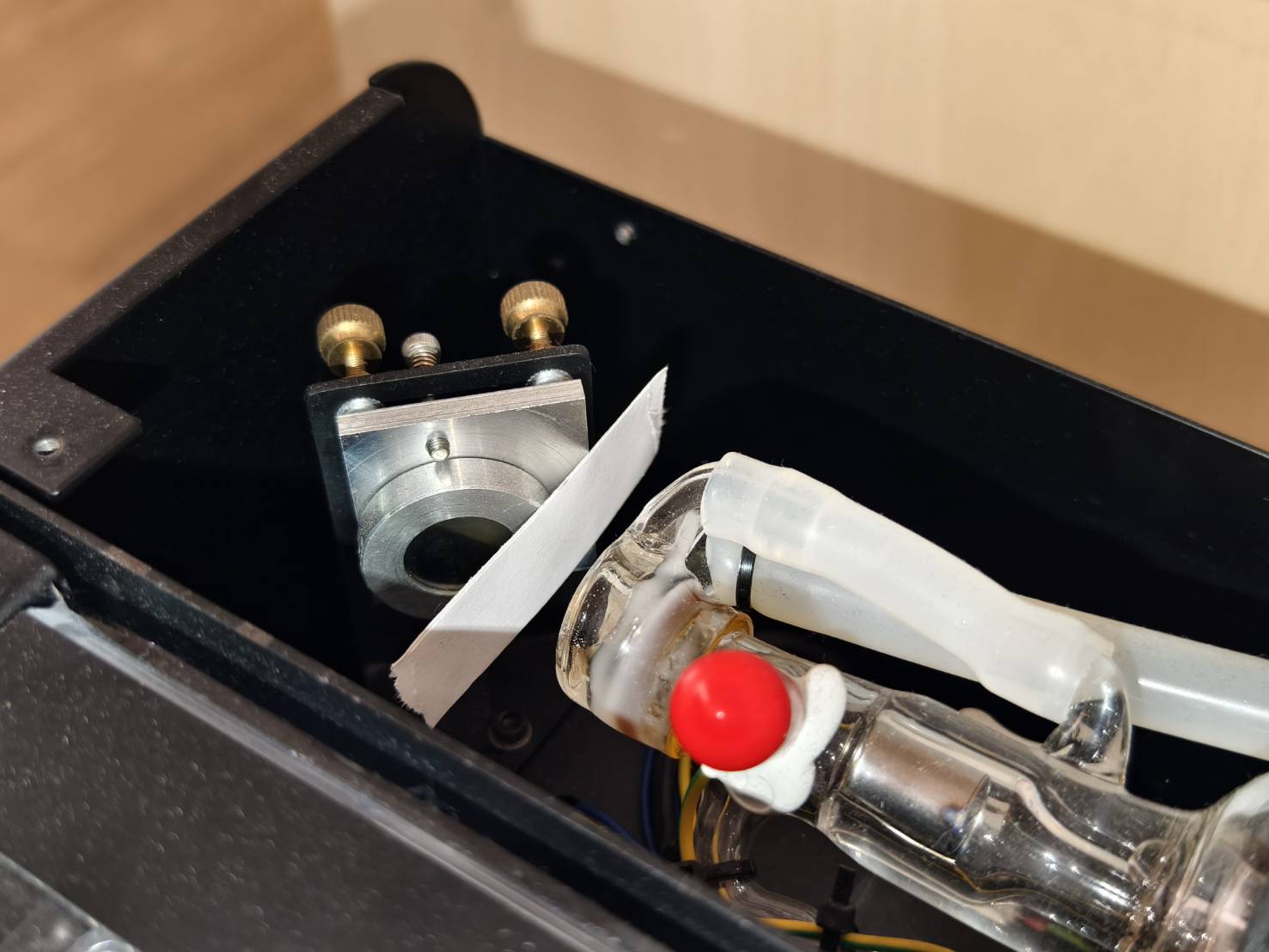

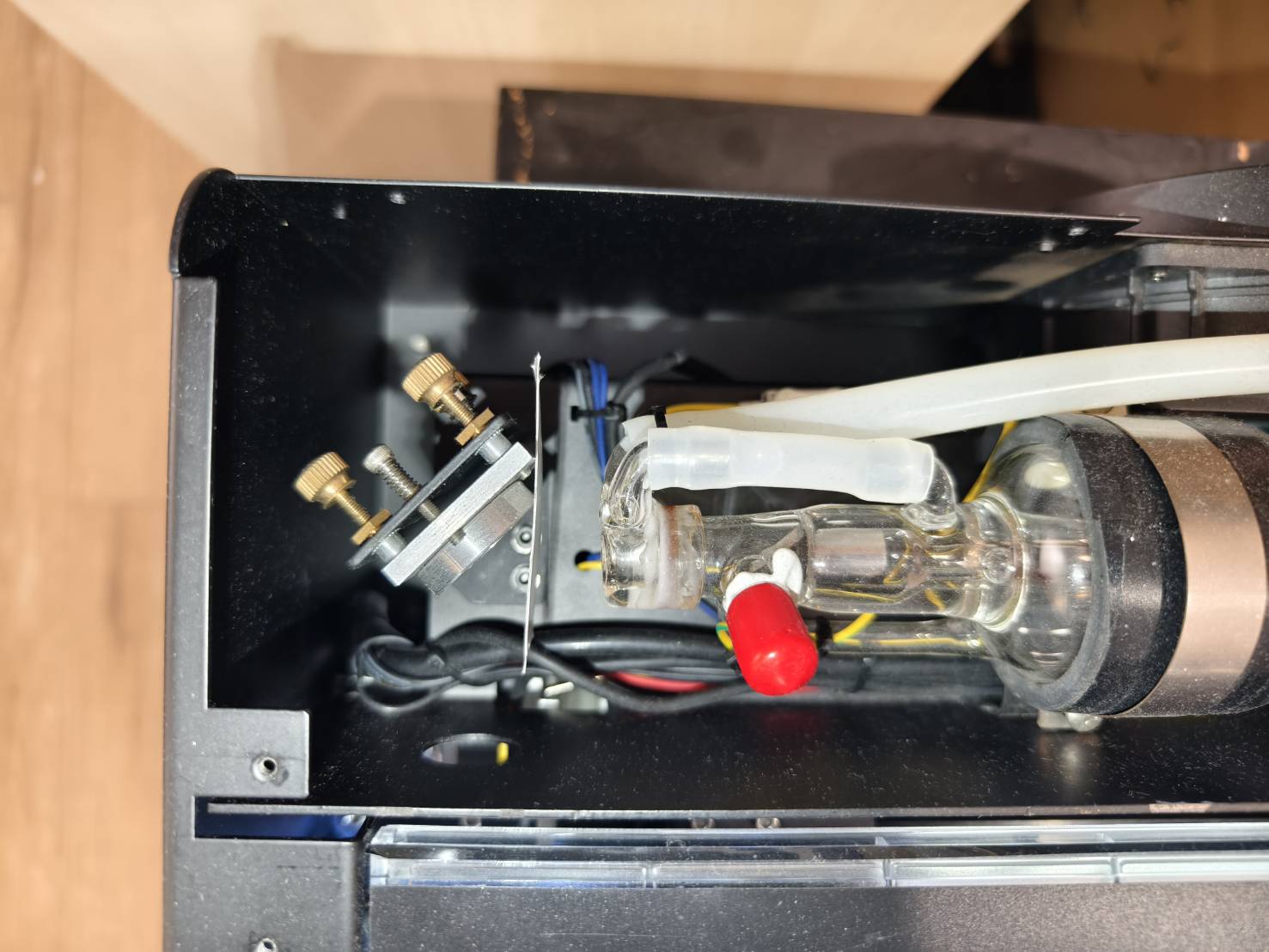

후면 덮개를 열고 첫 번째 거울에 새로운 양면 테이프를 부착하십시오.
기기 후면 덮개에 자석이 두 개 있는 경우 덮개를 다시 닫아야 합니다.
테이프를 부착한 후 다음으로 이동하십시오 3.1단계.

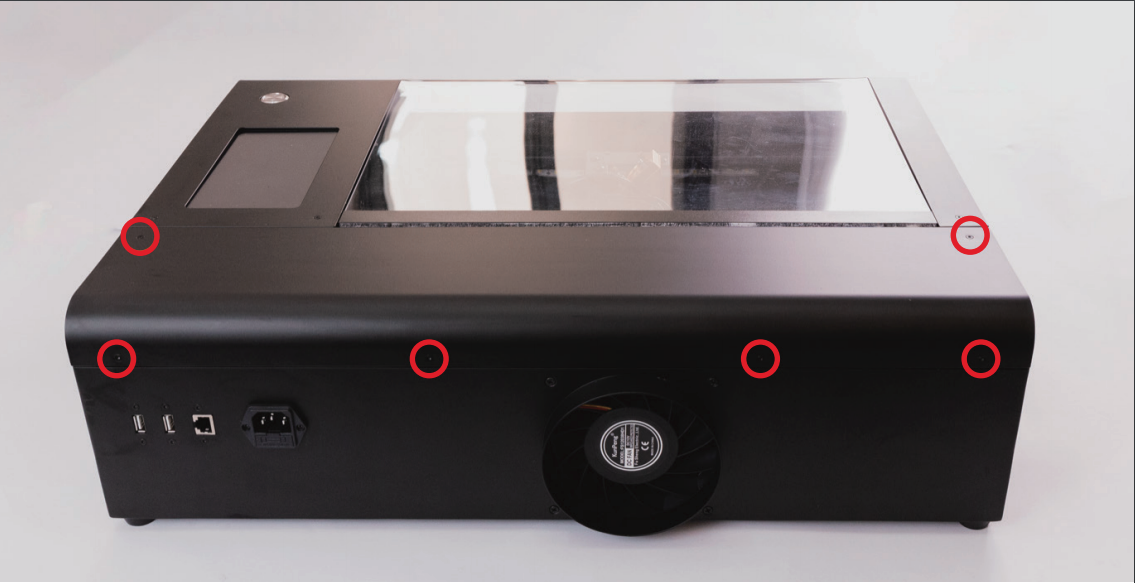

• T8 드라이버로 기기 후면의 나사를 풀면 후면 덮개를 제거할 수 있습니다.

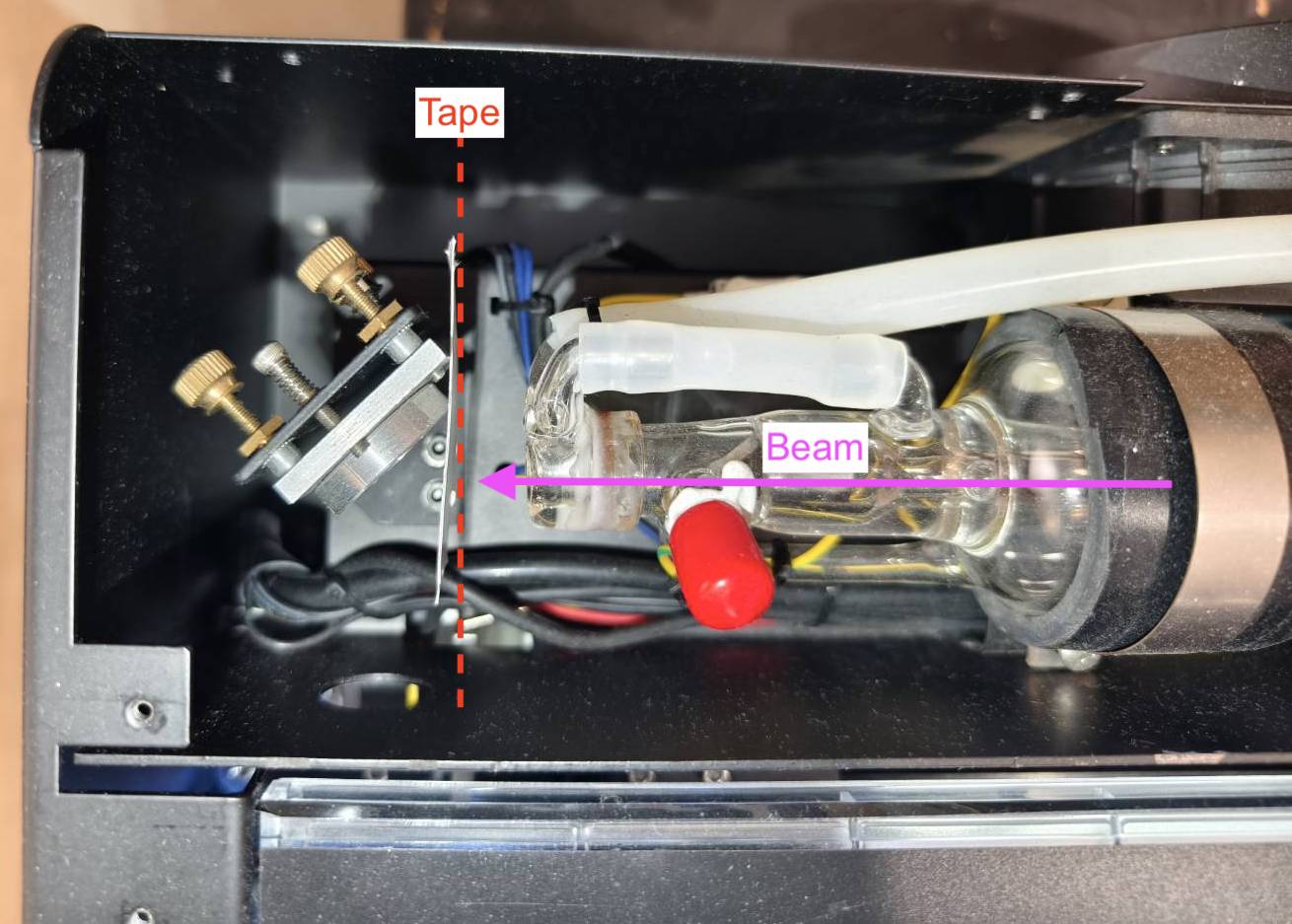

• 빔에 대해 90도 각도를 이루도록 거울에 테이프를 부착하십시오.

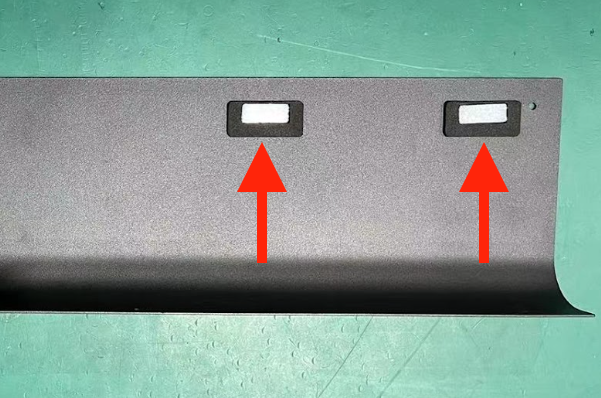

• 기기 후면 덮개에 자석이 두 개 있는 경우, 테이프를 부착한 후 기기가 도어 닫힘을 감지할 수 있도록 후면 덮개를 다시 장착해야 펄스를 생성할 수 있습니다.
  (도어 닫힘 아이콘이 표시되는 한 나사를 조이지 않아도 됩니다.)

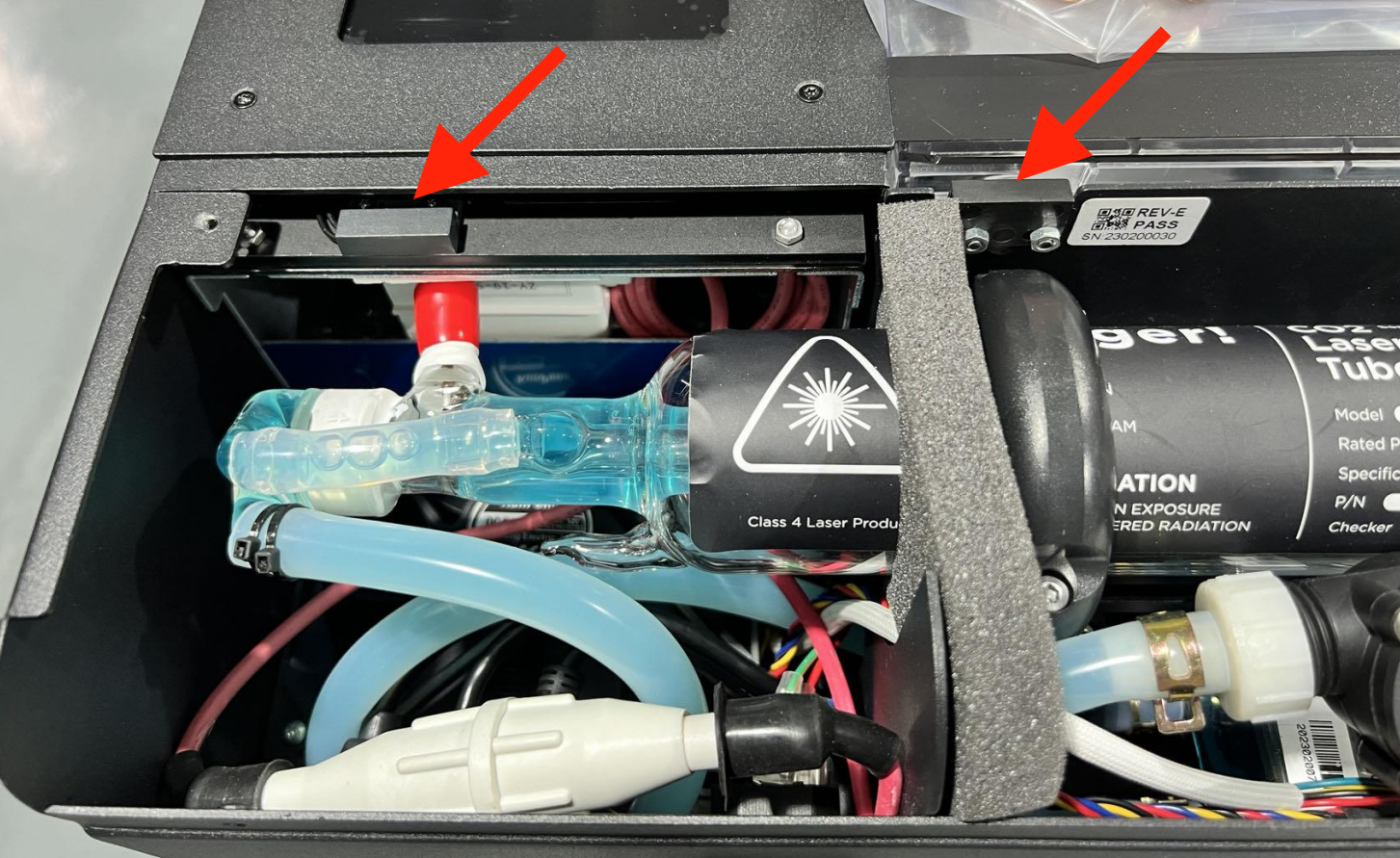

• 아래 표시된 센서에 자석 두 개를 놓아 도어를 닫을 수도 있습니다.





3.1단계

5회 펄스를 생성하고 테이프에 탄 자국이 있는지 확인하십시오.
(테이프 결과를 판단하려면 예시 를 참조하십시오.)

A. 기기의 전원을 켭니다.
B. 덮개를 닫습니다.
C. 유지보수 모드로 진입하여 원점 복귀 과정이 완료될 때까지 기다립니다.

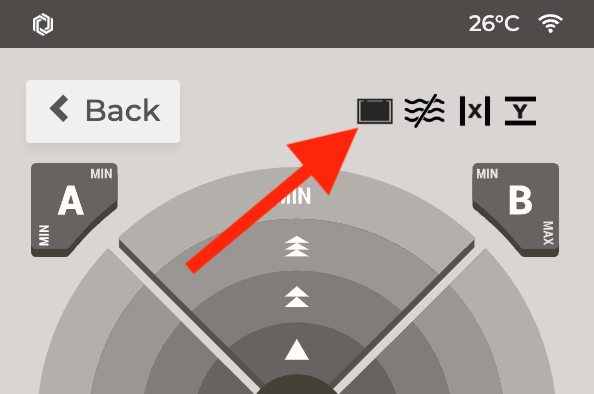

     (도어 아이콘이 닫혀 있는지 확인하세요. 그렇지 않으면 펄스를 생성할 수 없습니다.)
D. 펄스 버튼을 찾으세요.
E. 한 번 누르면 펄스 1회, 두 번 누르면 펄스 2회 등으로 작동합니다.
F. 테이프를 확인하세요
⚠︎ 항상 도어가 닫힌 상태에서 펄스를 생성하세요.

테이프 결과 예시

정상 예시 - 둥글고 선명함	비정상 예시 - 약하거나, 중심부가 비어 있거나, 둥글지 않음

결과를 확인하고 다음 조치를 결정하세요:

4단계

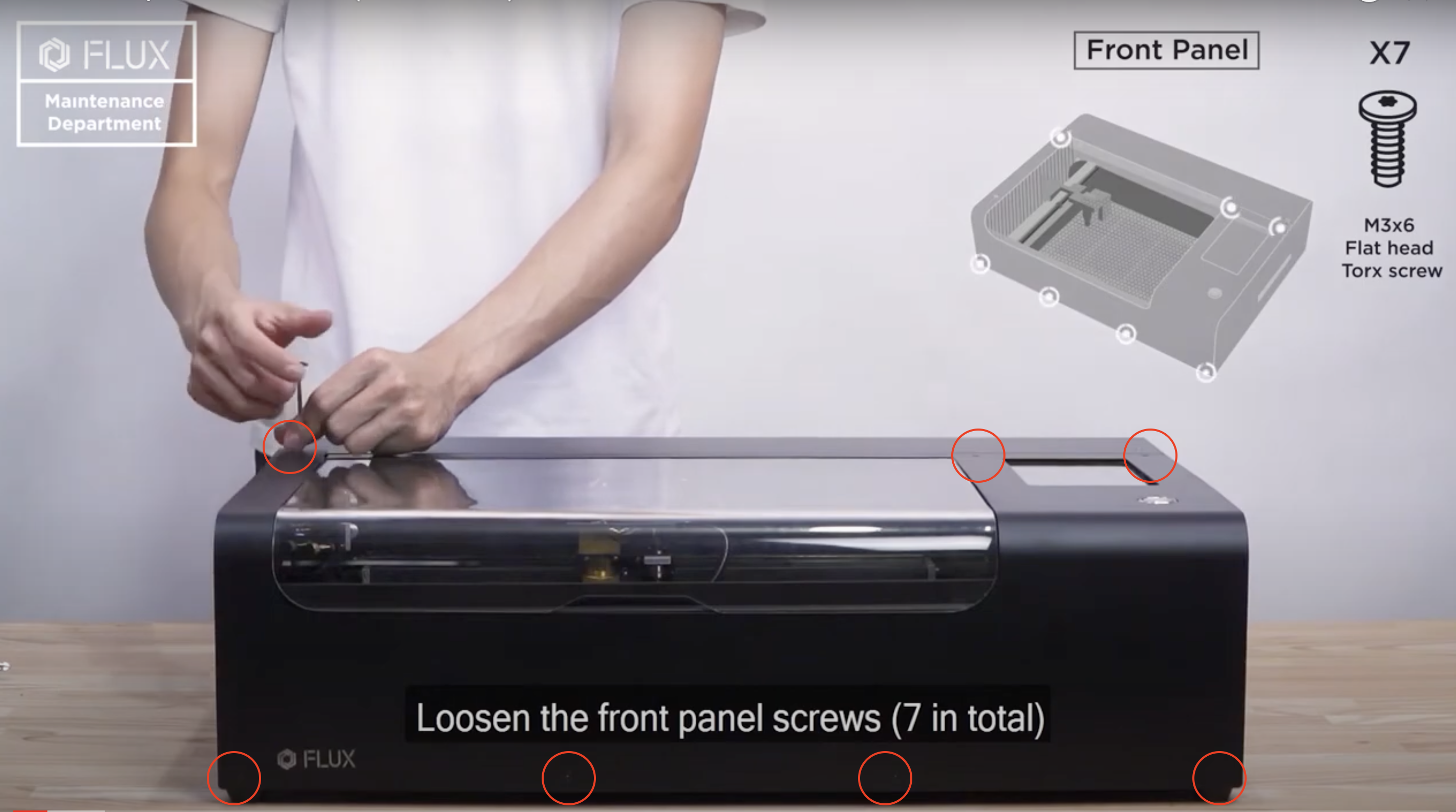

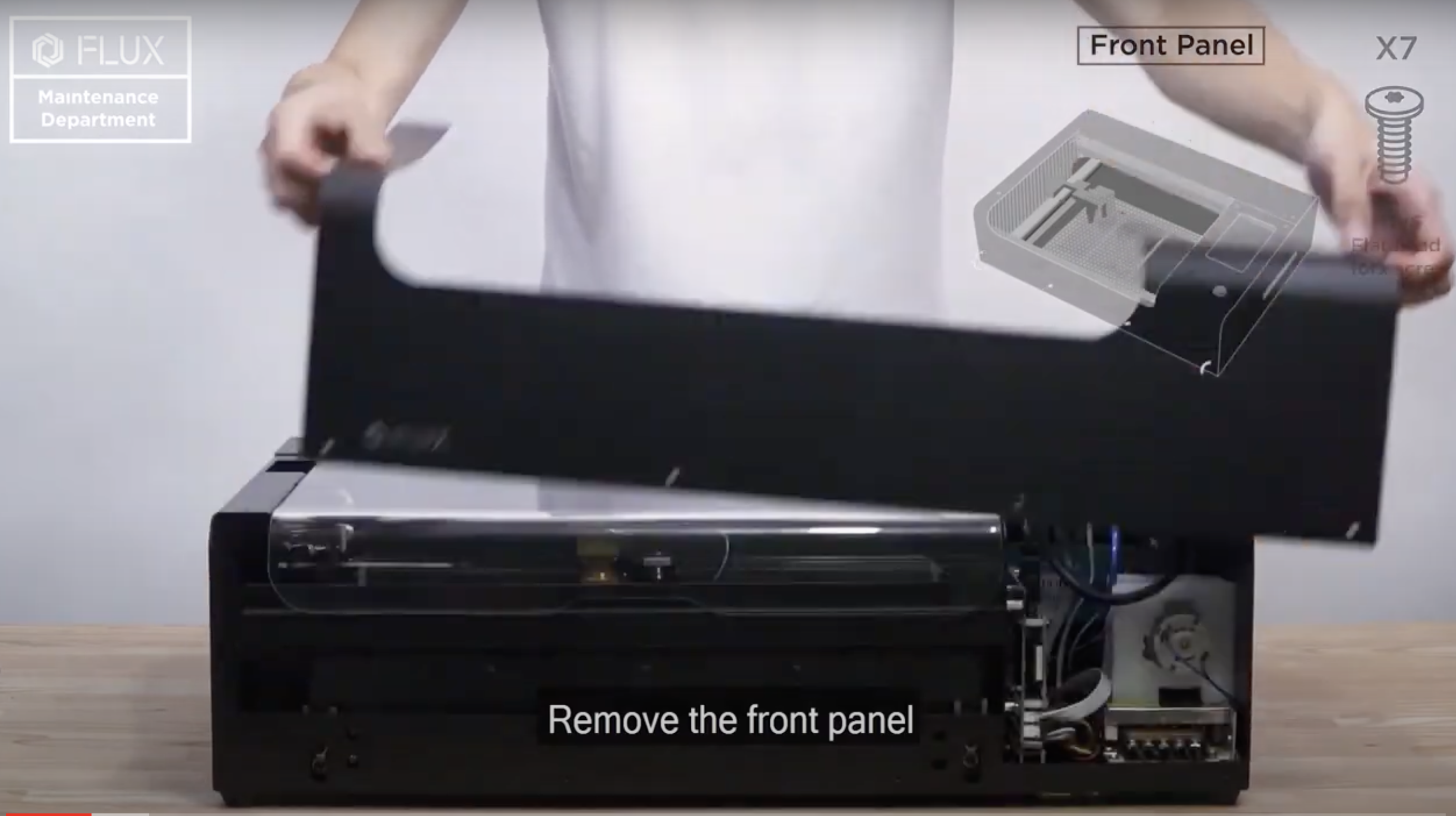

• T8 나사를 풀어 전면 커버를 분리하세요.
  (전면 커버 분리 방법이 담긴 동영상 을 참조할 수 있습니다.)

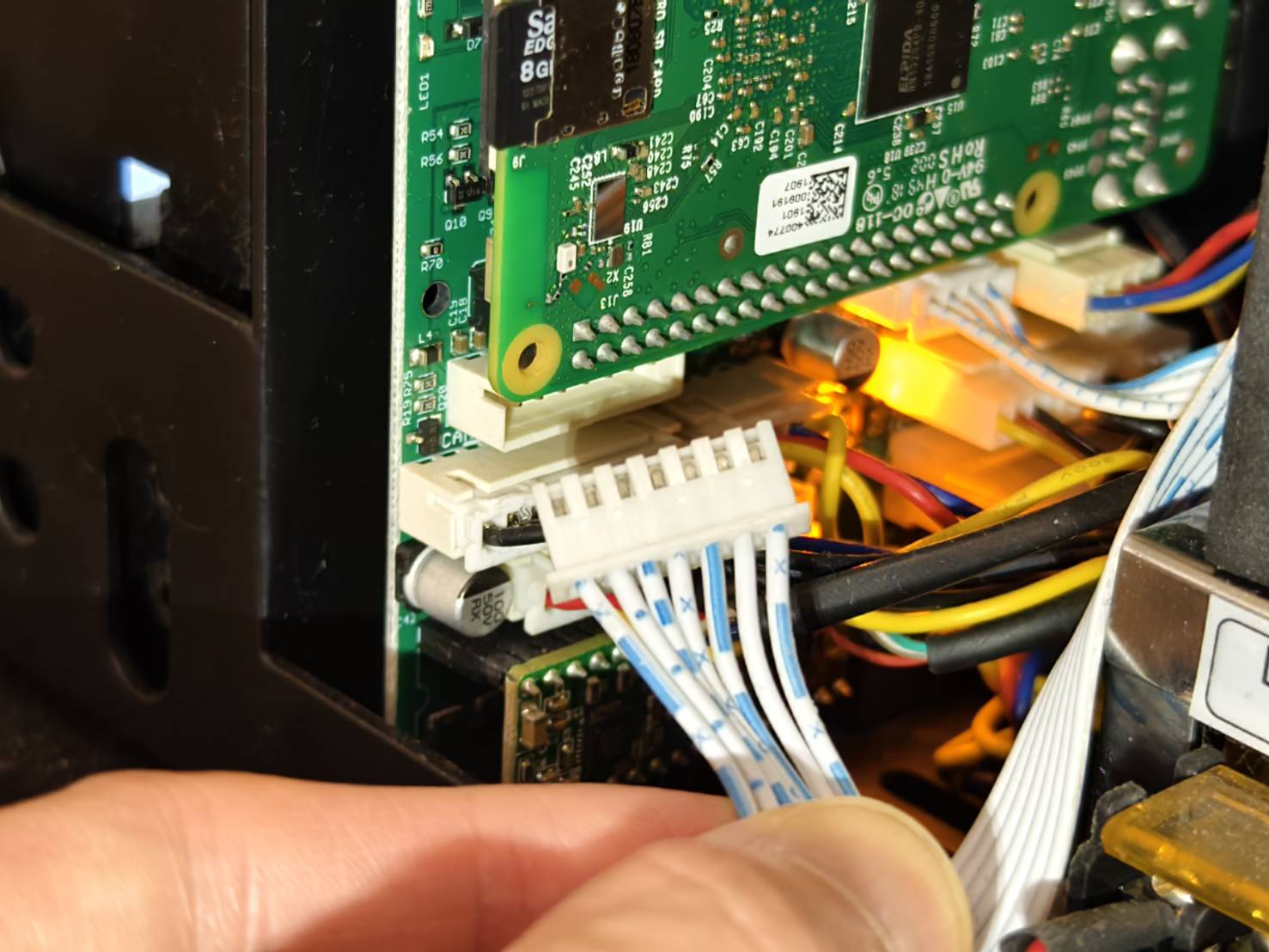

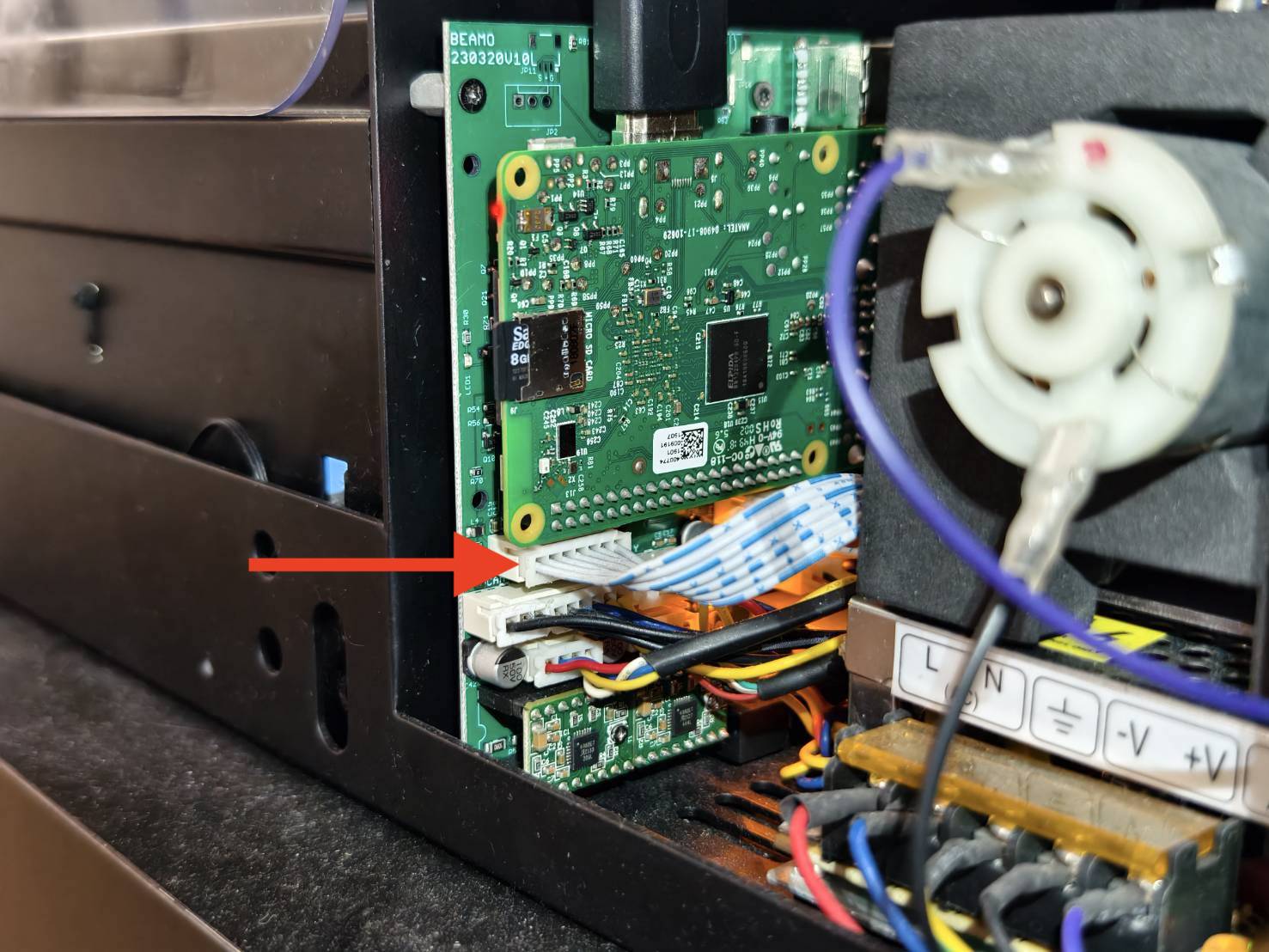

• 메인보드에서 레이저 제어 케이블을 분리하십시오.




• 케이블을 분리한 후 4.1단계로 이동하십시오.

4.1단계로 이동하십시오

다음 작업을 수행하기 전에 고무 장갑을 착용하십시오.

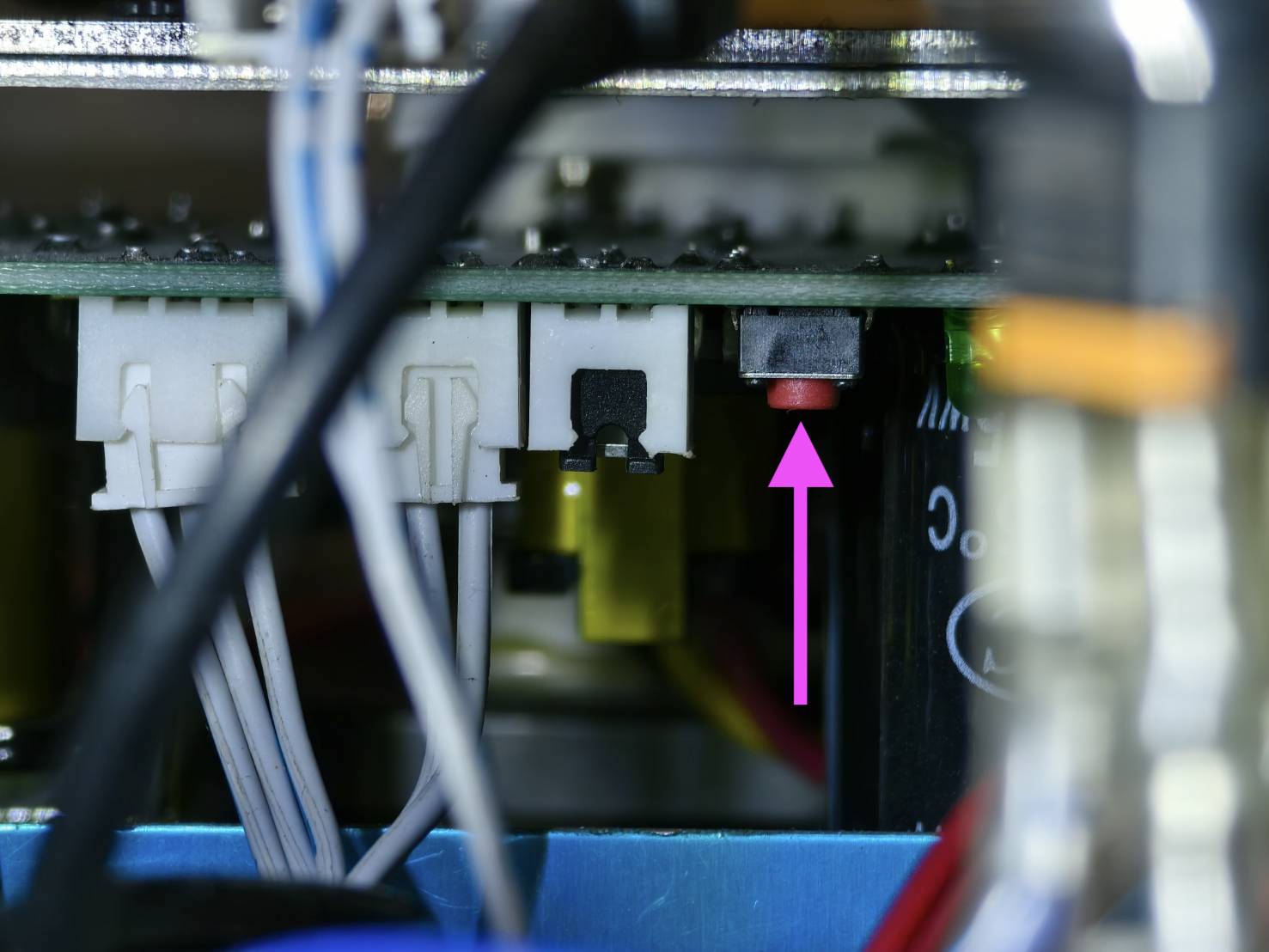

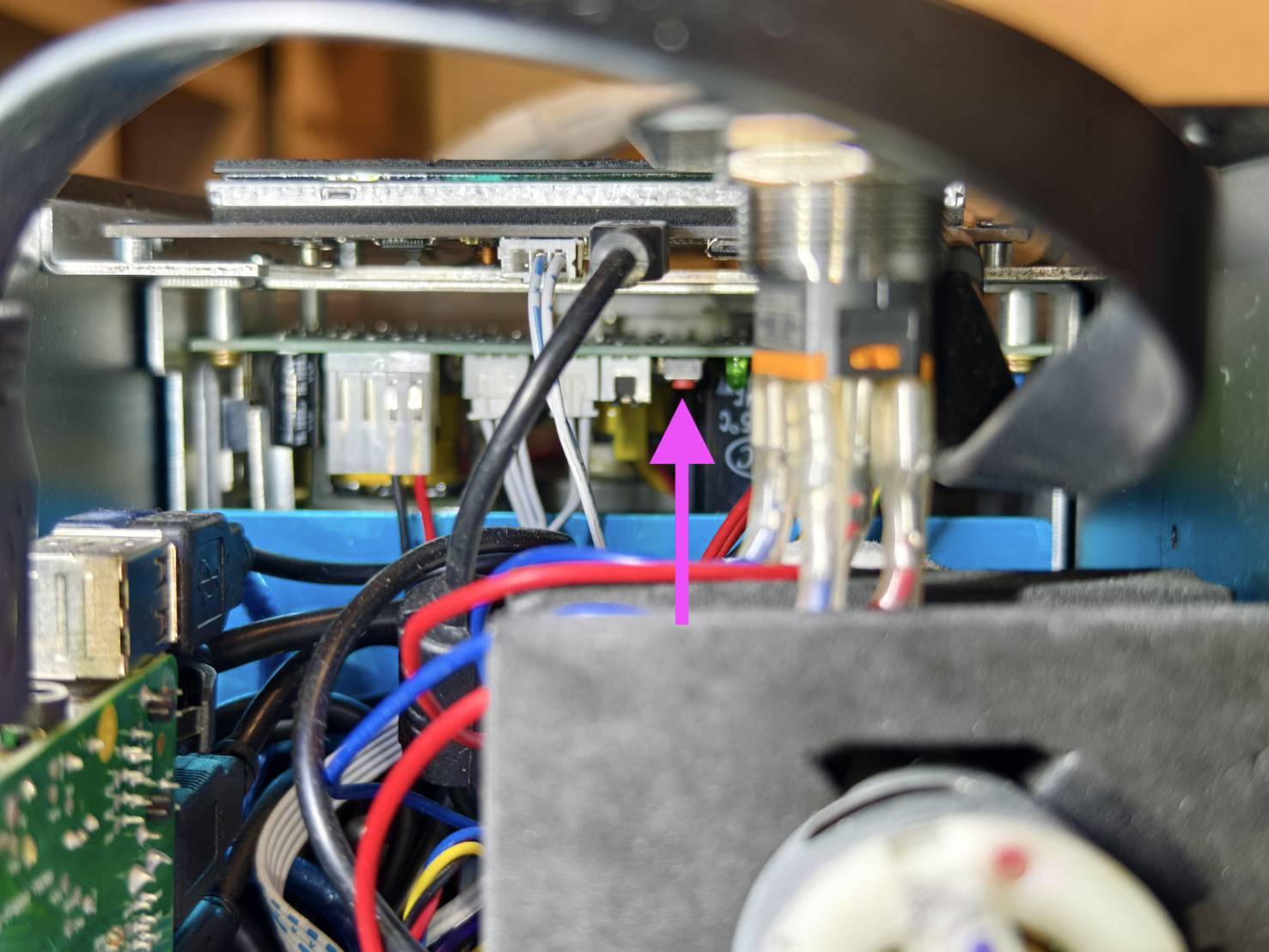

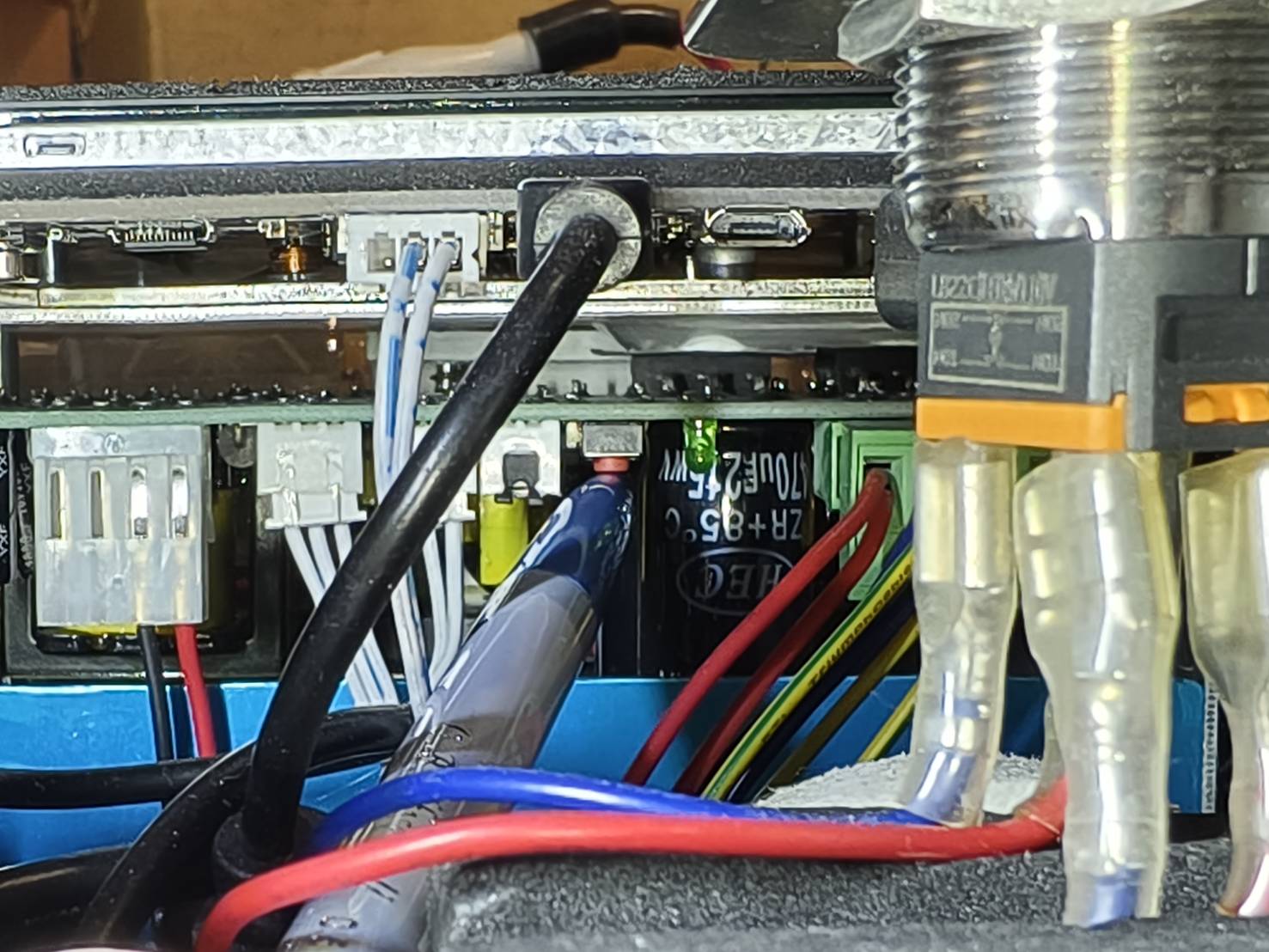

기기의 전원을 켭니다. 펜이나 연필로 레이저 강도 버튼을 두 번 누르거나 1-2초 동안 누른 상태에서 테이프에 레이저가 출력되는지 확인합니다.
(테이프 결과를 판단하려면 예시 를 참조하십시오.)

결과를 확인하고 다음 조치를 결정하세요:

4.2단계

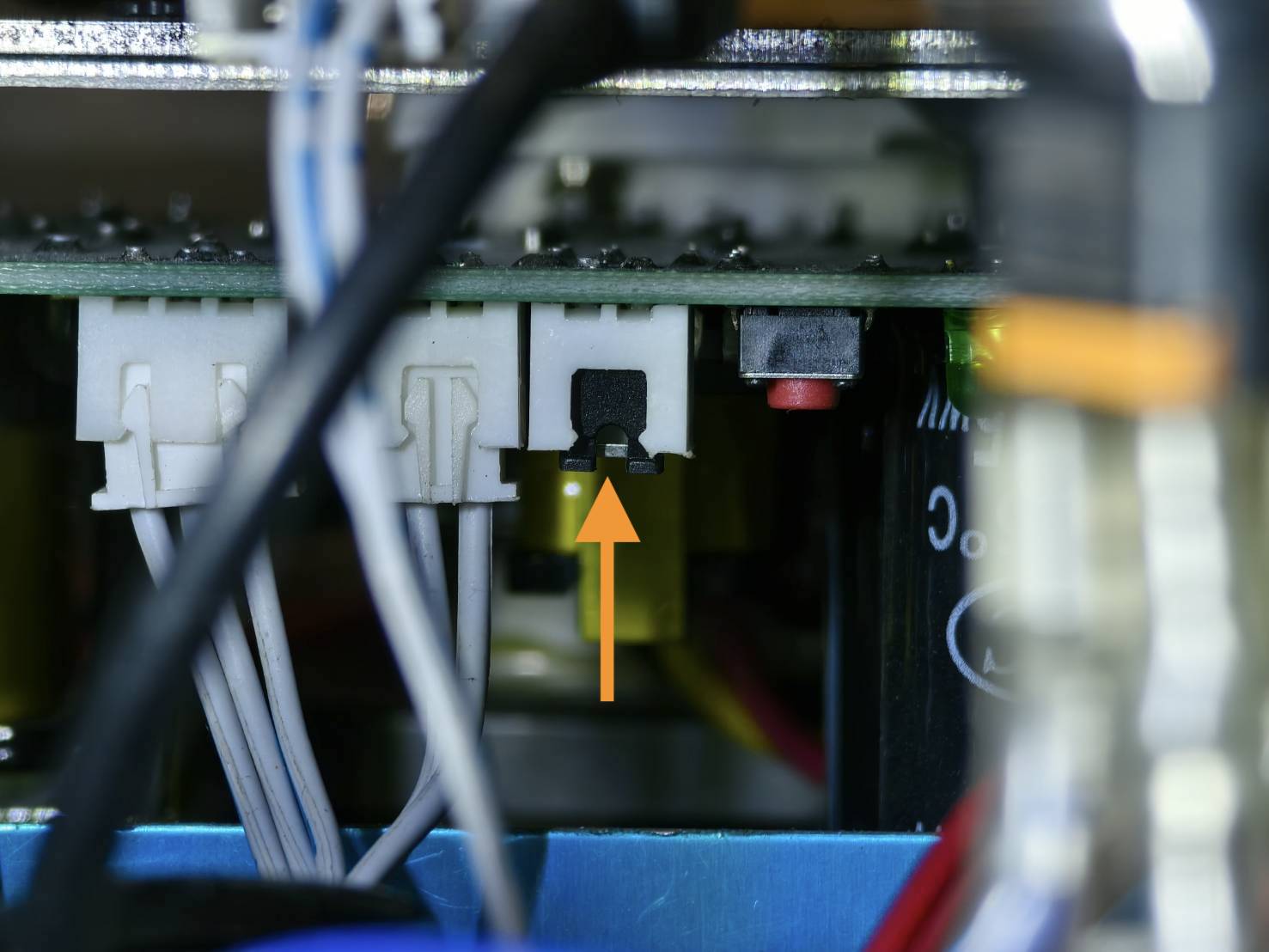

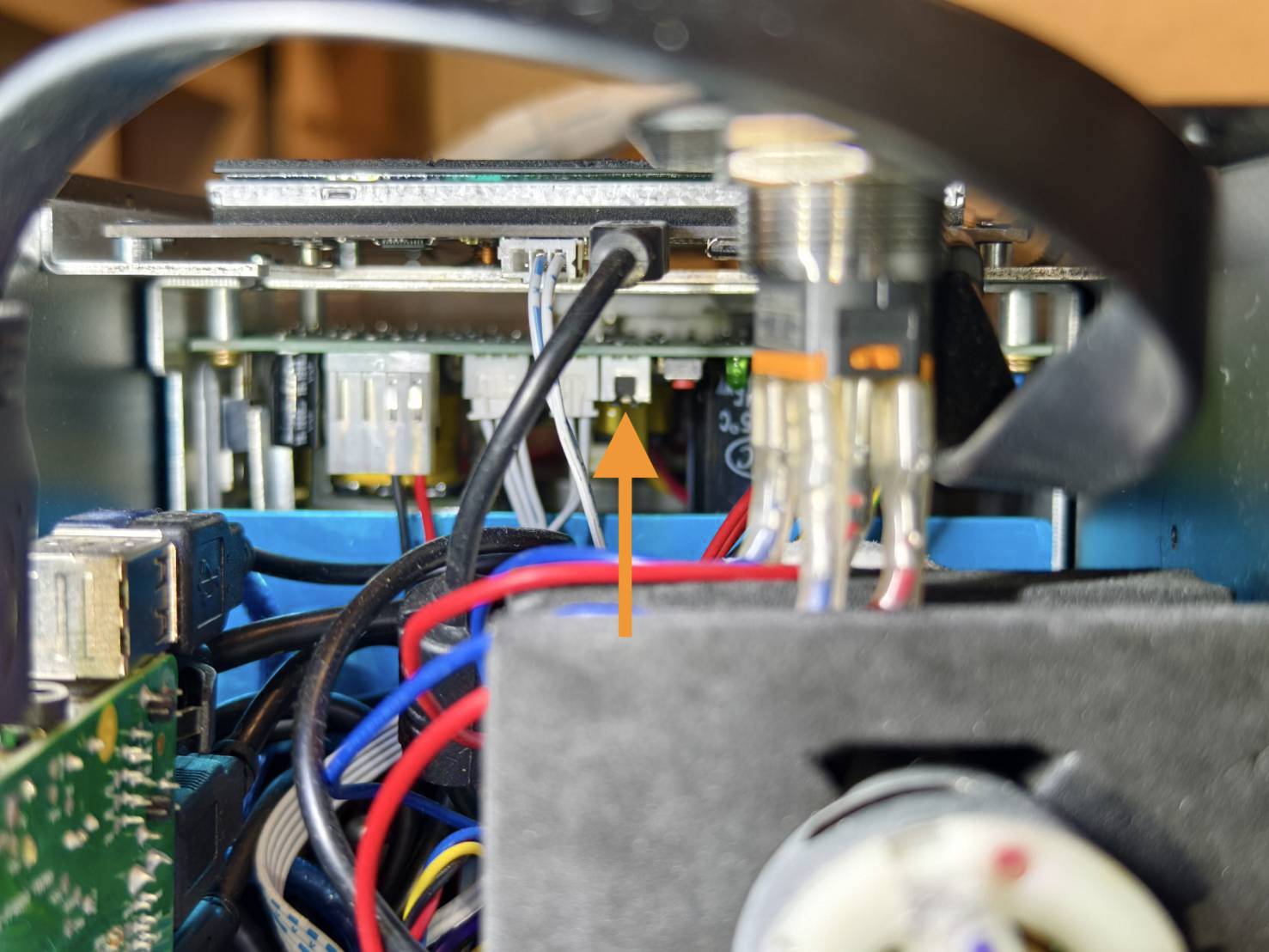

기기의 전원을 끄고 작은 검은색 점퍼가 올바르게 삽입되어 있는지 확인하십시오.

결과를 확인하고 다음 조치를 결정하세요:

5단계

• 레이저 제어 케이블을 다시 연결하십시오.


• 기기의 전원을 켜고 공장 초기화를 수행하십시오.
  다음 문서를 참조하십시오, 5-4-11 공장 초기화.


• 초기화 후 다음으로 이동하십시오, 5.1단계.

5.1단계

새로운 2중 테이프를 사용하여 5회 펄스를 발생시켜 테이프에 탄 자국이 있는지 확인하세요.
(테이프 결과를 판단하려면 예시 를 참조하십시오.)

결과를 확인하고 다음 조치를 결정하세요:

6단계

• 새로운 2중 테이프를 첫 번째 거울에 부착하세요.


• 출력 강도를 1.5배로 높이고 5회 펄스를 발생시켜 화상 자국이 더 선명해지는지 확인하세요.
  (테이프 결과를 판단하려면 예시 를 참조하십시오.)


결과를 확인하고 다음 조치를 결정하세요:

고객 지원에 문의하세요

아래 링크의 안내에 따라 현지 대리점 또는 FLUX 지원 팀에 문제를 정확히 보고해 주세요. [고객 서비스에 문의]

*이 문서에서 기기의 문제를 보여주는 사진이나 동영상 등 수집된 정보는 대리점이나 FLUX 지원 팀과 공유해야 합니다.

키워드: 레이저 발사 안 됨 / 레이저 펄스 없음
