설명:
#904의 원인이 복잡하여 이 문서를 읽는 것만으로는 문제를 즉시 해결하기 어려울 수 있습니다. 그러나 아래 단계를 주의 깊게 따르면 대리점이나 FLUX 고객지원팀이 문제를 보다 효과적으로 파악하는 데 도움이 되는 중요한 정보를 수집할 수 있습니다. 이는 전체적인 문제 해결 시간을 단축하는 데 기여할 것입니다.
가능한 원인:
- 시스템 오류 (펌웨어 재업데이트, 공장 초기화 또는 SD 카드 재설치)
- 메인보드/MB/마더보드 오작동
- 리미트 스위치 오작동
- 가이드 레일 부식 또는 손상
- X축 수평 불량
- 드라이버 IC 오작동
- 스텝 모터 오작동
|
0단계 - 다음 단계를 진행하면서 체크리스트 사용:
이 체크리스트는 본 문서에서 수행한 모든 조치를 기록하는 데 사용됩니다.
체크리스트 작성을 완료한 후, PDF로 저장하여 필요 시 대리점이나 FLUX 고객지원팀에 전송해 주십시오. 이는 문제 해결 및 원인 파악에 유용한 정보가 될 것입니다.
다음 링크를 참조하십시오: 5-2-5 #904 원점 복귀 실패 체크리스트 (beamo 시리즈)
1단계 - 레이저 헤드가 물리적으로 걸렸는지 확인:
- 기기의 전원을 끄고 전원 코드를 분리합니다.
- 레이저 헤드를 수동으로 네 모서리 방향으로 이동해 봅니다.
(*동영상에서는 HEXA를 사용하여 동작을 시연합니다.)
결과를 확인하고 다음 조치를 취하십시오:
1단계 1항 - 레일 윤활:
- 아래 링크의 지침에 따라 레일에 윤활유를 바르십시오.
[4-3-1 윤활 처리]
- 윤활 처리 후 레이저 헤드를 다시 움직여 보고 1단계와 같이 움직일 수 있는지 확인하십시오.
결과를 확인하고 다음 조치를 취하십시오:
- 예, 1단계 동영상과 같이 움직일 수 있습니다. >> 문제 해결 완료
|
-
아니요, 여전히 1단계 동영상과 같이 움직일 수 없습니다 >> 하드웨어 문제: 레일이 녹슬었을 가능성이 있습니다 >> 사진이나 동영상을 촬영하고 다음으로 이동하십시오 9단계 - 현지 대리점 또는 FLUX 고객지원팀에 보고
(*아래 예시에서는 HEXA를 사용하여 동작을 시연합니다.)
보고용 사진 또는 동영상 예시:
|
X축 레일:
|
|
Y축 레일 - 좌측:
|
|
Y축 레일 - 오른쪽
|
|
2단계 - 펌웨어 문제 가능성 배제:
때로는 펌웨어가 잘못 설치되어 원점 복귀 문제가 발생할 수 있습니다.
시스템을 초기화하는 것은 원점 복귀 문제를 해결하는 간단하고 빠른 방법입니다.
-
먼저 메인보드 설정을 초기화해 보십시오.
(기기 > 하드웨어 설정 > 메인보드 설정 초기화)
-
다음으로 공장 초기화를 시도해 보십시오. (기기 > 공장 초기화)
-
마지막으로 최신 펌웨어로 업데이트하고 다시 원점 복귀를 시도하세요.
(기기 > 최신 펌웨어로 업데이트) 또는 Beam Studio를 사용하여 업데이트할 수 있습니다. (링크)
결과를 확인하고 다음 조치를 취하십시오:
- 예, 초기화 후 원점 복귀가 정상적으로 완료되었습니다 >> 문제 해결 완료
|
3단계 - 원점 복귀 시 기기의 동작 확인:

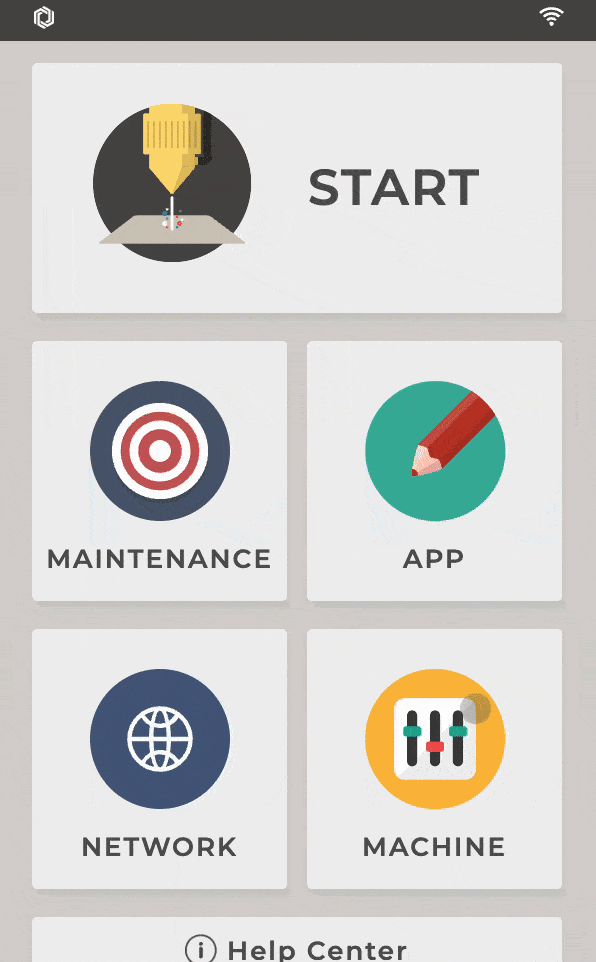

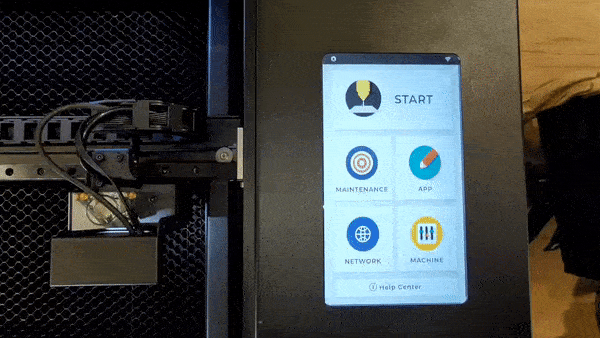

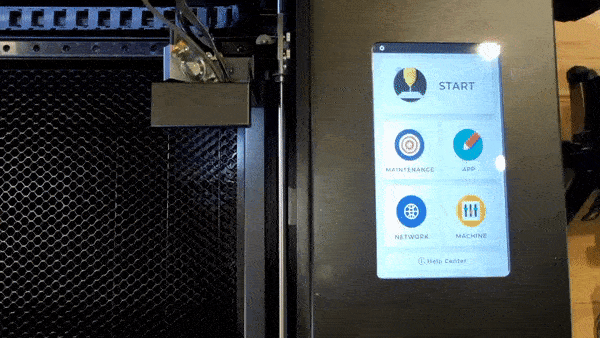

기기의 전원을 켜고 "유지 보수" 버튼을 눌러 원점 복귀를 시작한 후, 어떤 동작이 기기의 동작과 유사한지 확인하고 그에 따라 조치를 취하세요.
-
동작 #1:
레이저 헤드가 움직이지 않고 고정되지 않습니다.
그러나 패널에 '원점 복귀 중'이 표시되는 동안에도 수동으로 이동할 수 있습니다.
(*동영상에서는 HEXA를 사용하여 동작을 시연합니다.)
|
-
증상 #2:
이동 방향이 반대이거나 헤드가 앞뒤로 움직입니다.
(정상적인 동작은 먼저 위로 이동한 다음 왼쪽으로 이동하는 것입니다. 원점 복귀 시 절대 아래나 오른쪽으로 이동하지 않습니다.)
(*동영상에서는 HEXA를 사용하여 동작을 시연합니다.)
|
-
증상 #3:
헤드가 상단 또는 좌측 상단 모서리에 도달했지만 멈추지 않고 마찰음을 냅니다.
(*동영상에서는 HEXA를 사용하여 동작을 시연합니다.)
|
-
증상 #4:
헤드가 상단 또는 좌측 상단 모서리에 도달하지 않아도 마찰음이 발생합니다.
(*영상에서는 Beambox Pro를 사용하여 동작을 시연합니다.)
|
-
증상 #6:
헤드가 몇 번 흔들린 후 오류가 발생하거나, 상단에 도달한 후 흔들리면서 오류가 발생합니다.
(*동영상에서는 HEXA를 사용하여 동작을 시연합니다.)
|
-
동작 #7:

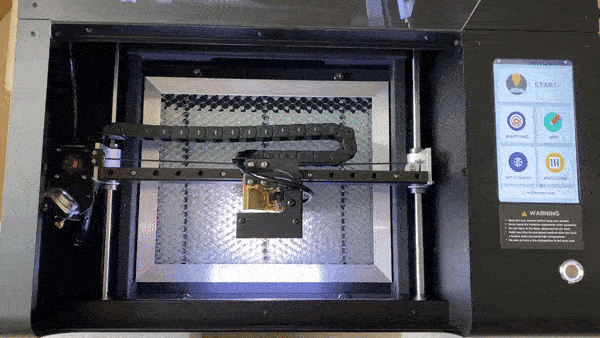

헤드가 Y축 방향으로 상승하다가 튕겨 나옵니다.
(*영상에서는 beamo를 사용하여 동작을 시연합니다.)

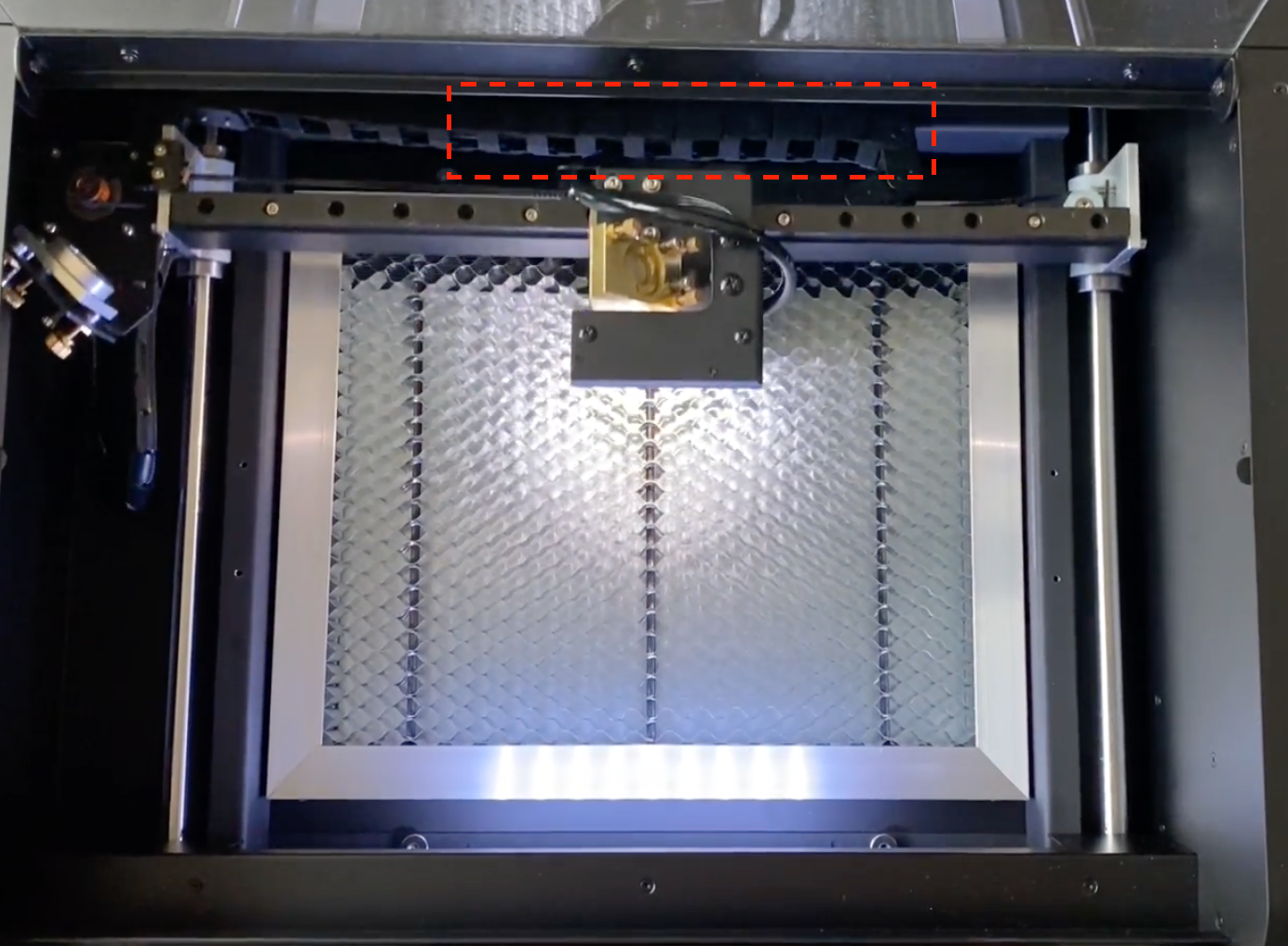

- 이는 주로 플라스틱 체인이 기기 프레임에 부딪히면서 발생할 가능성이 높습니다.
문제 해결을 위해 체인을 수동으로 위로 당기거나 아래로 밀어 조정하는 것을 권장합니다.
|
|
4단계 - SD 카드 리플래시:
때로는 SD 카드의 운영 체제가 손상된 경우, 펌웨어 재설정 및 업데이트로는 원점 복귀 문제가 해결되지 않습니다. 이 경우 SD 카드를 완전히 리플래시해야 합니다.
결과를 확인하고 다음 조치를 취하십시오:
- 예, 리플래시 후 원점 복귀가 정상적으로 완료되었습니다 >> 문제 해결 완료.
|
5단계 - DriverIC 교체:
DriverIC는 메인보드/마더보드에 있는 부품으로, 레이저 헤드를 다양한 방향으로 이동시키기 위해 모터를 구동하는 데 사용됩니다. 이 단계에서는 원점 복귀 문제가 DriverIC로 인해 발생하는지 테스트해야 합니다.
- 기기의 전원을 끄십시오.
- 전면 케이스를 열어 메인보드를 찾으십시오. 케이스 여는 방법은 article 를 참조하십시오.
- X축의 DriverIC를 분리하십시오. 다이어그램.
을 참조하십시오. (각 축에 어떤 IC가 원래 사용되었는지 반드시 기억해 두십시오)
- Y축의 DriverIC를 분리하십시오. 다음을 참조하십시오: 다이어그램.
- 두 DriverIC를 교체하고 방향이 다이어그램과 동일한지 확인하십시오.
- 기기의 전원을 켜고 다시 원점 복귀를 시도하십시오.
시연:
(이 영상은 X축과 Y축의 IC 교체 과정을 보여줍니다.)
결과를 확인하고 다음 조치를 취하십시오:
-
이제 원점 복귀가 정상적으로 작동합니다 >> 문제 해결 완료
|
6단계 - 리미트 스위치 점검:
리미트 스위치는 레이저 헤드가 끝에 도달했을 때 정지시키는 데 사용됩니다.
리미트 스위치 고장으로 레이저 헤드가 정지하지 않거나 너무 일찍 정지하여 원점 복귀 문제가 발생할 수 있습니다.

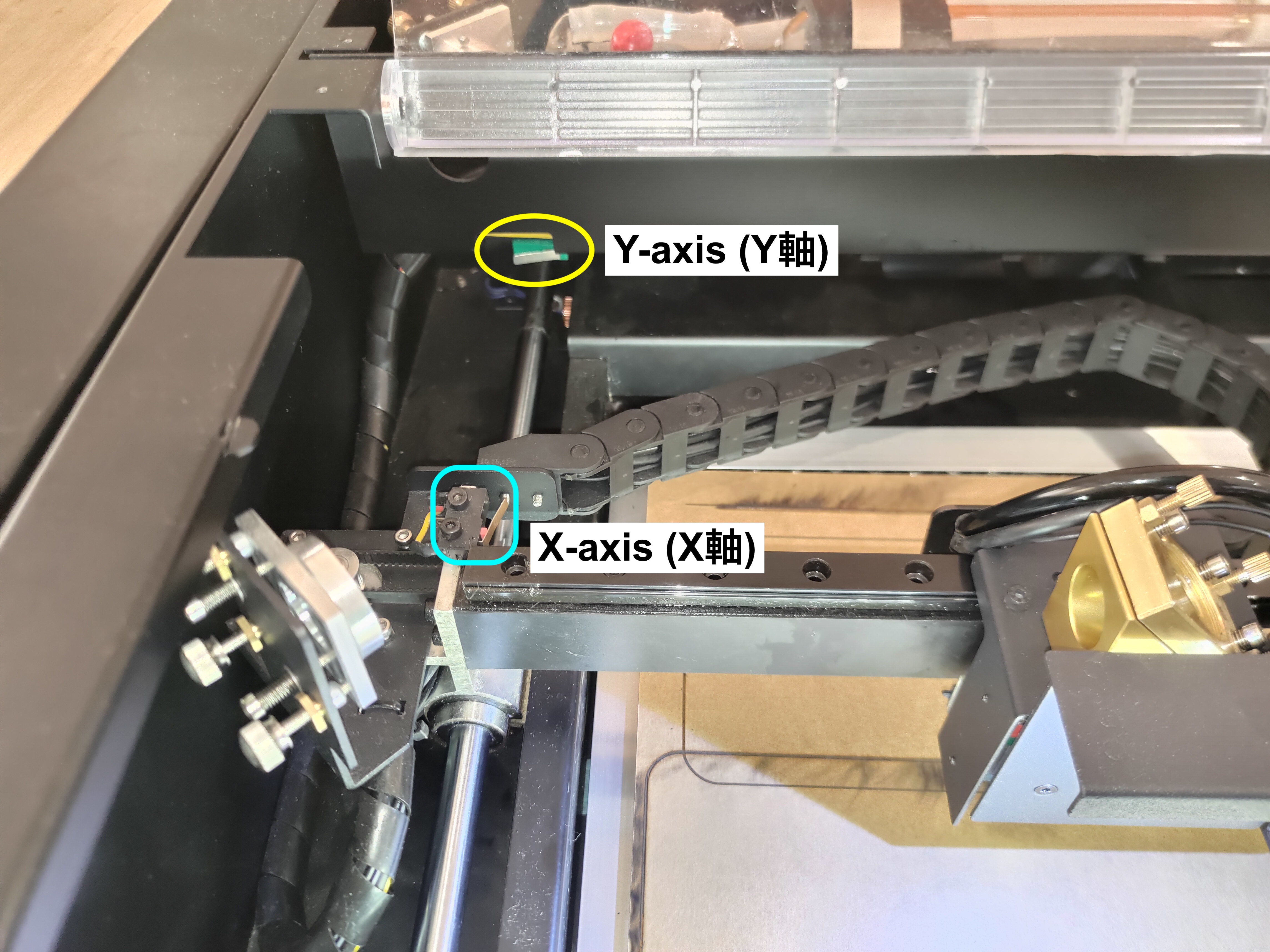

- beamo의 리미트 스위치 위치:

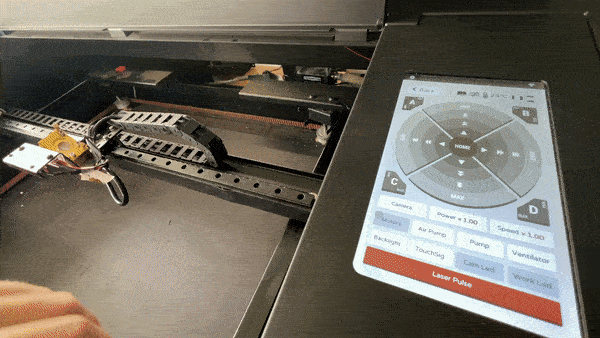

- 아래 동영상을 참조하여 리미트 스위치를 눌렀을 때 아이콘이 올바르게 반응하는지 확인하세요. (눌림 = 아이콘 닫힘 / 눌리지 않음 = 아이콘 열림)
(*영상에서는 HEXA를 사용하여 시연합니다.)
결과를 확인하고 다음 조치를 취하십시오:
7단계 - X축 수평 상태 확인:
- 아래 링크를 참조하여 X축의 수평 상태를 테스트하고 조정하는 방법을 확인하세요.
영상 마지막 부분을 참조하여 풀리/휠이 느슨하지 않은지 확인하십시오.
[5-29 X축 수평 조정]
결과를 확인하고 다음 조치를 취하십시오:
- 조정 후 기기가 이제 원점으로 이동할 수 있습니다 >> 문제 해결 완료
(가능한 원인: X축 위치가 잘못되었습니다.)
|
8단계 - Y축 리미트 스위치 작동을 위한 폼 추가:

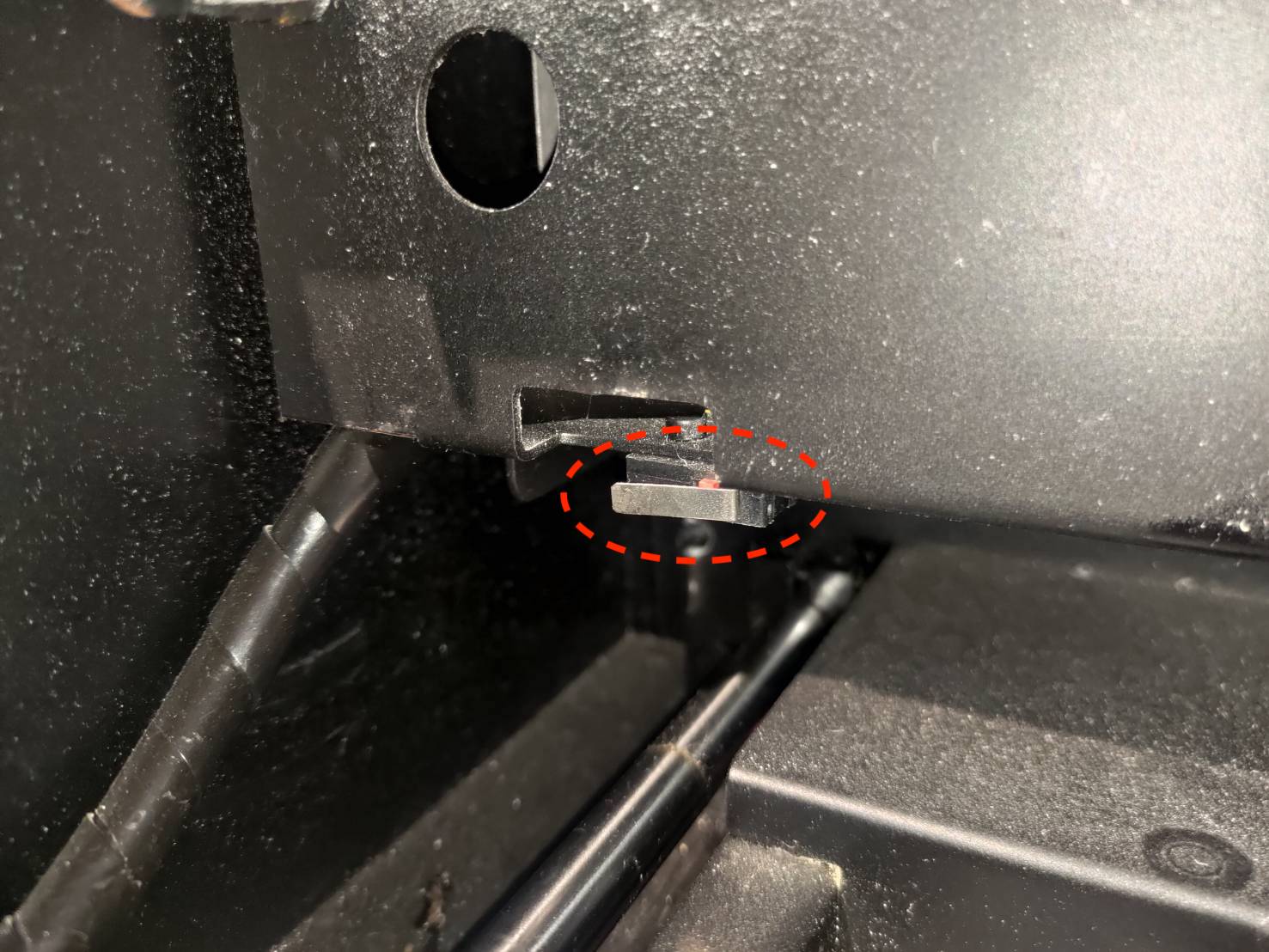

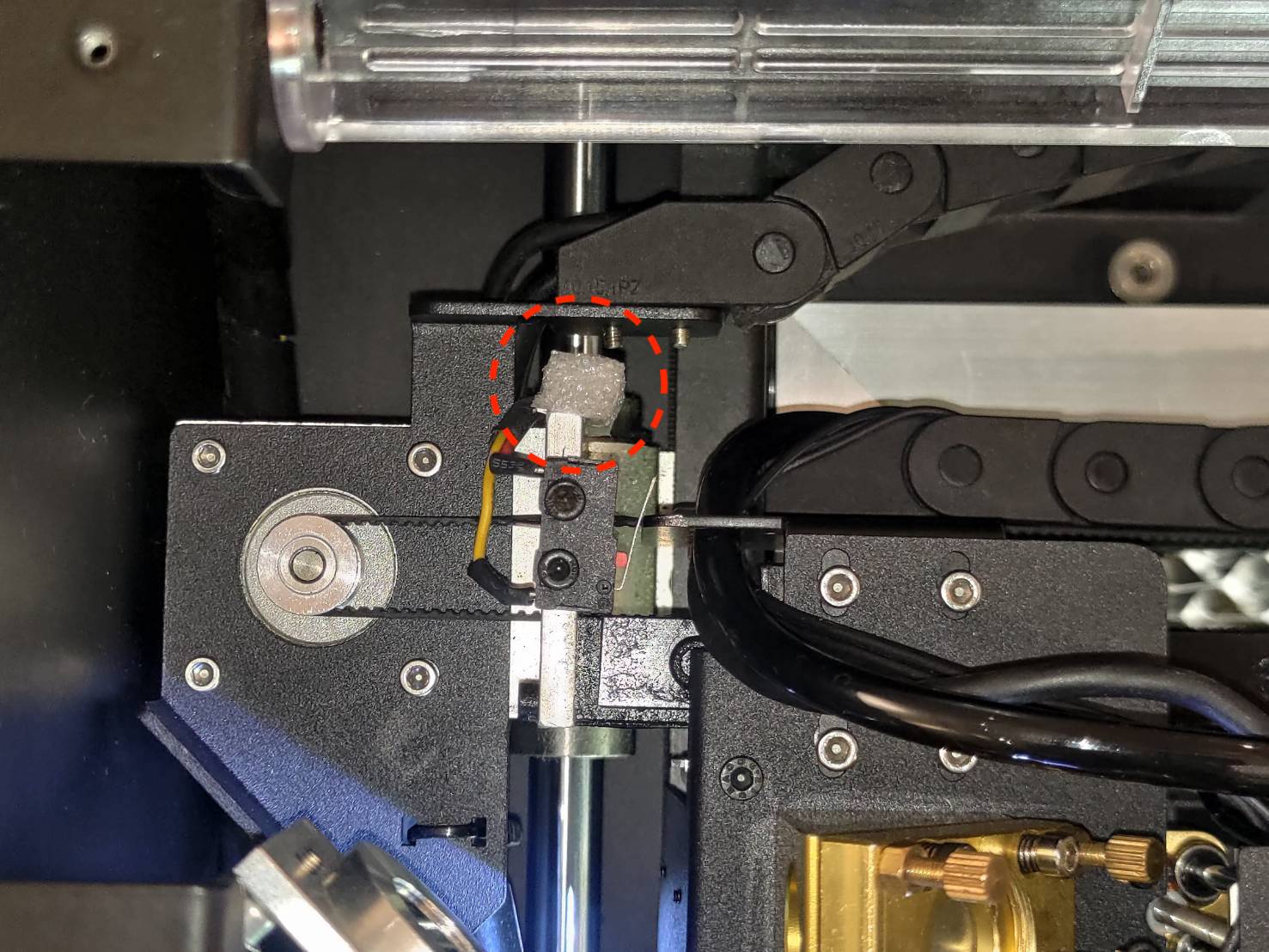

- 빨간색 원으로 표시된 리미트 스위치의 작동 금속 부분이 시간이 지남에 따라 느슨해질 수 있으며, 이는 리미트 스위치의 작동 감도에 영향을 줄 수 있습니다. 이는 주로 Y축 리미트 스위치에서 발생합니다.

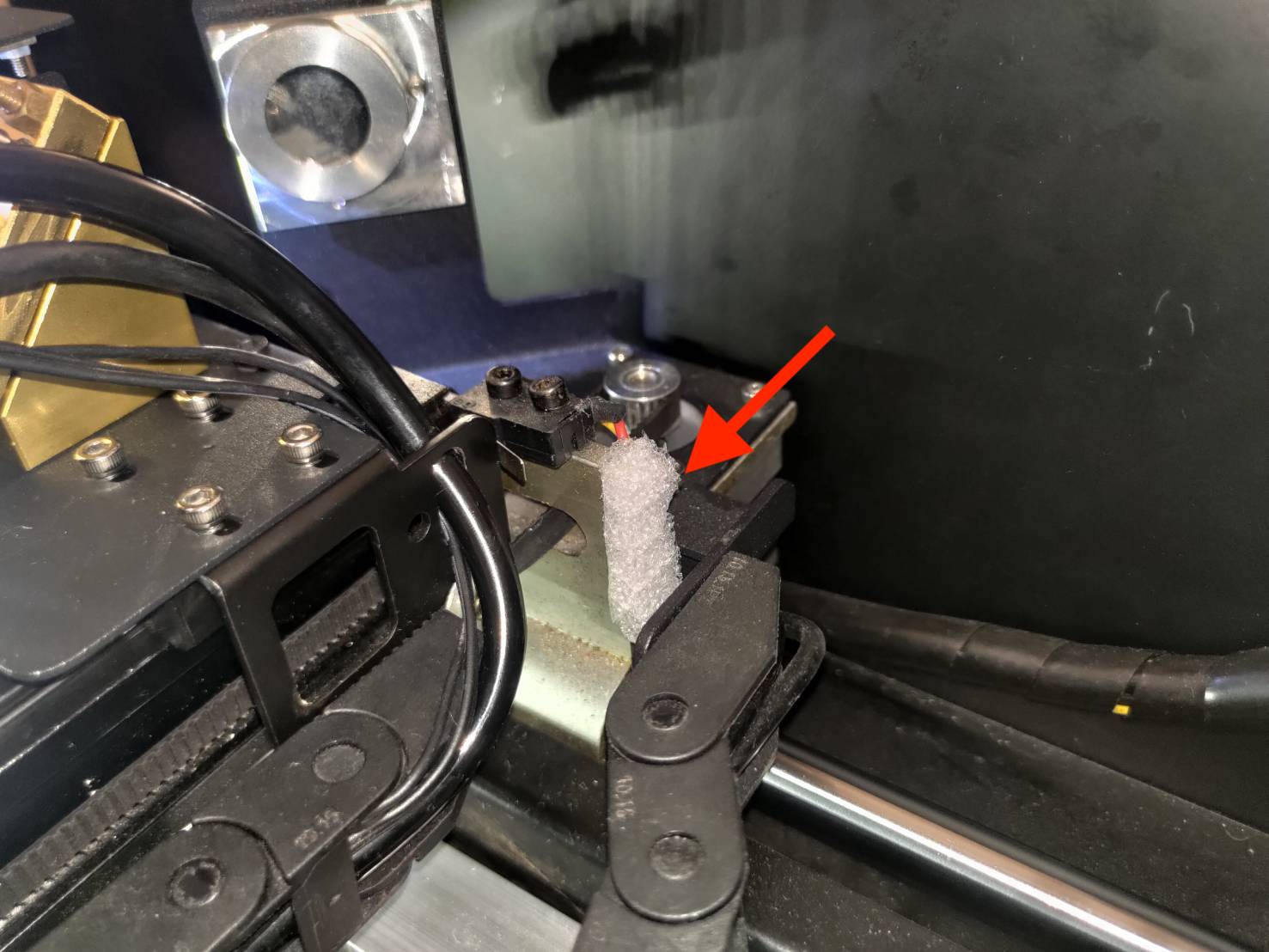

- 간단한 해결책은 다음과 같습니다. 아래 사진에 표시된 대로 X축 모터에 폼 조각을 추가하십시오.

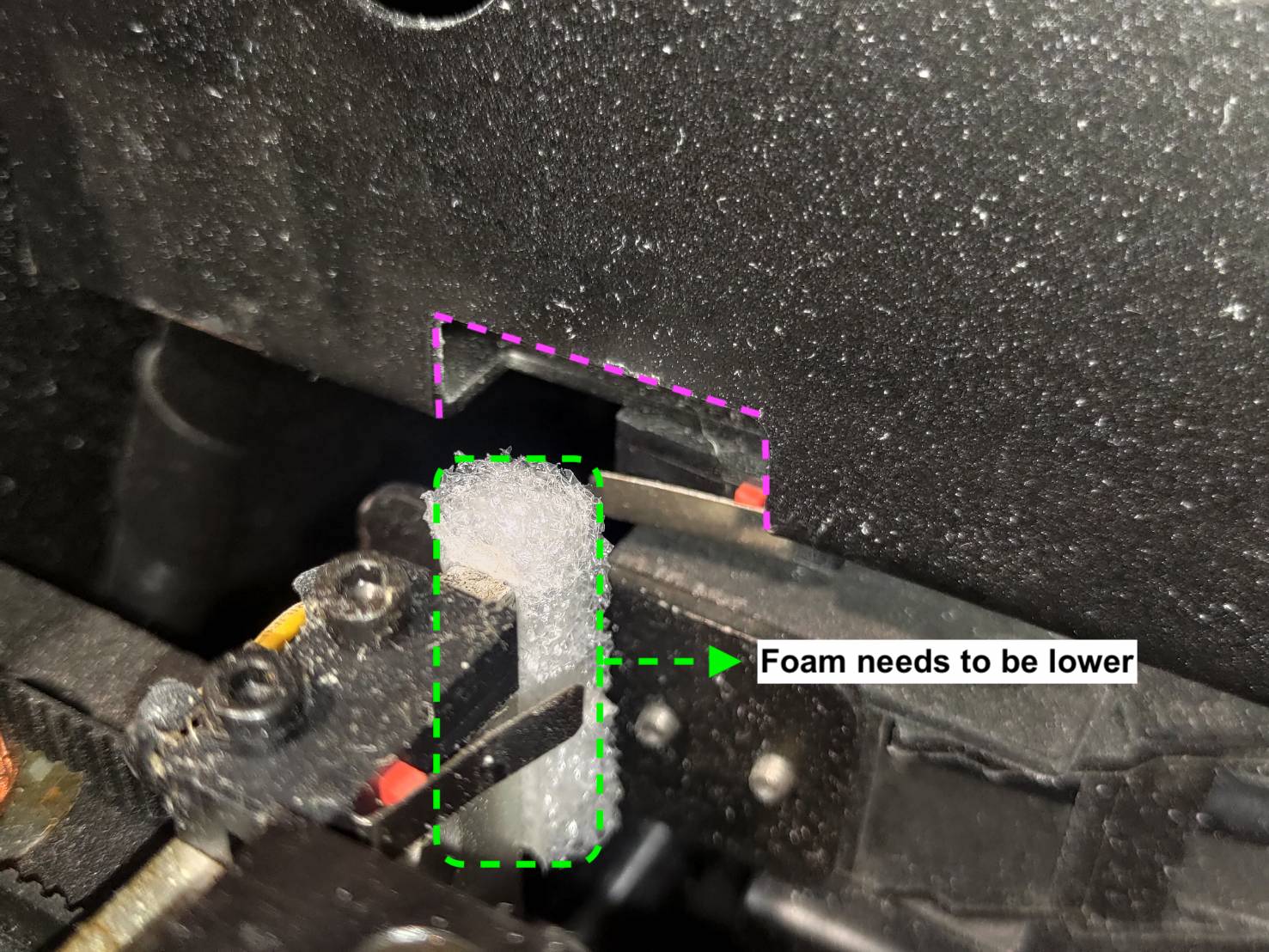

- 폼이 프레임보다 낮은지 확인하십시오. 그렇지 않으면 리미트 스위치에 도달하는 경로를 막을 수 있습니다.
결과를 확인하고 다음 조치를 취하십시오:
- 폼 추가 후 기기가 이제 원점으로 이동할 수 있습니다 >> 문제 해결 완료
|
9단계 - 현지 대리점 또는 FLUX 고객 지원에 보고:
- 아래 링크의 지침에 따라 현지 대리점 또는 FLUX 고객 지원 센터에 문제를 적절히 보고하십시오. [고객 서비스에 문의]
- 다음 사항을 확인하십시오: 체크리스트 를 완료하고 PDF 파일로 저장하여 취한 조치를 공유할 수 있도록 하십시오.
이 문서에서 언급된 기기의 문제를 보여주는 사진이나 동영상과 같은 수집된 정보는 대리점이나 FLUX 고객지원센터와 공유해야 할 수 있습니다.
키워드: 원점 복귀 문제 / 원점 복귀 불가
