시스템에서 낮은 유량이 감지되면 이 오류가 발생하고 작업이 일시 중지됩니다.
유량이 느리면 레이저 튜브가 더 높은 온도에서 작동하게 되어 튜브의 수명이 단축될 수 있습니다.
아래 지침에 따라 문제를 해결해 주십시오.
가능한 원인
|
0단계 - 다음 단계를 진행하면서 체크리스트를 사용하십시오:
이 체크리스트는 본 문서에서 수행한 모든 조치를 기록하는 데 사용됩니다.
체크리스트 작성을 완료한 후, 필요한 경우 PDF로 저장하여 리셀러 또는 FLUX 고객 지원 팀에 전송해 주십시오. 이 정보는 문제를 해결하고 원인을 파악하는 데 유용하게 활용될 것입니다.
다음 링크를 참조하십시오: 5-2-1 #900 Cooler off (beamo)
1단계 - 물이 80% 채워져 있는지 확인하십시오:
기기에 물이 충분하지 않으면 유량이 감소할 수 있습니다.
- Torx 드라이버(T8)를 사용하여 6개의 나사를 제거한 후 후면 커버를 분리하십시오.

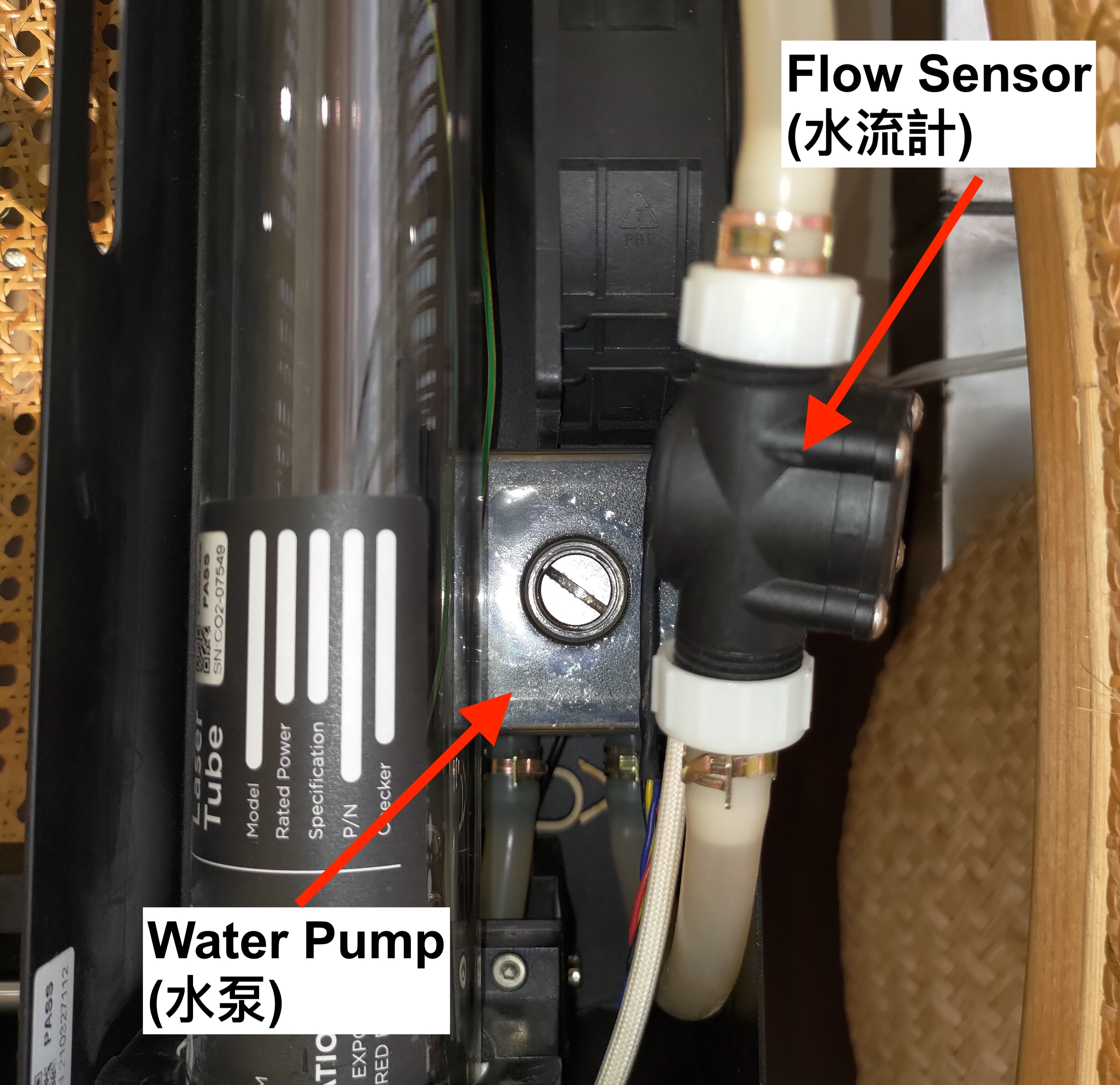

- 유량 센서 아래에서 워터 펌프를 찾을 수 있습니다.

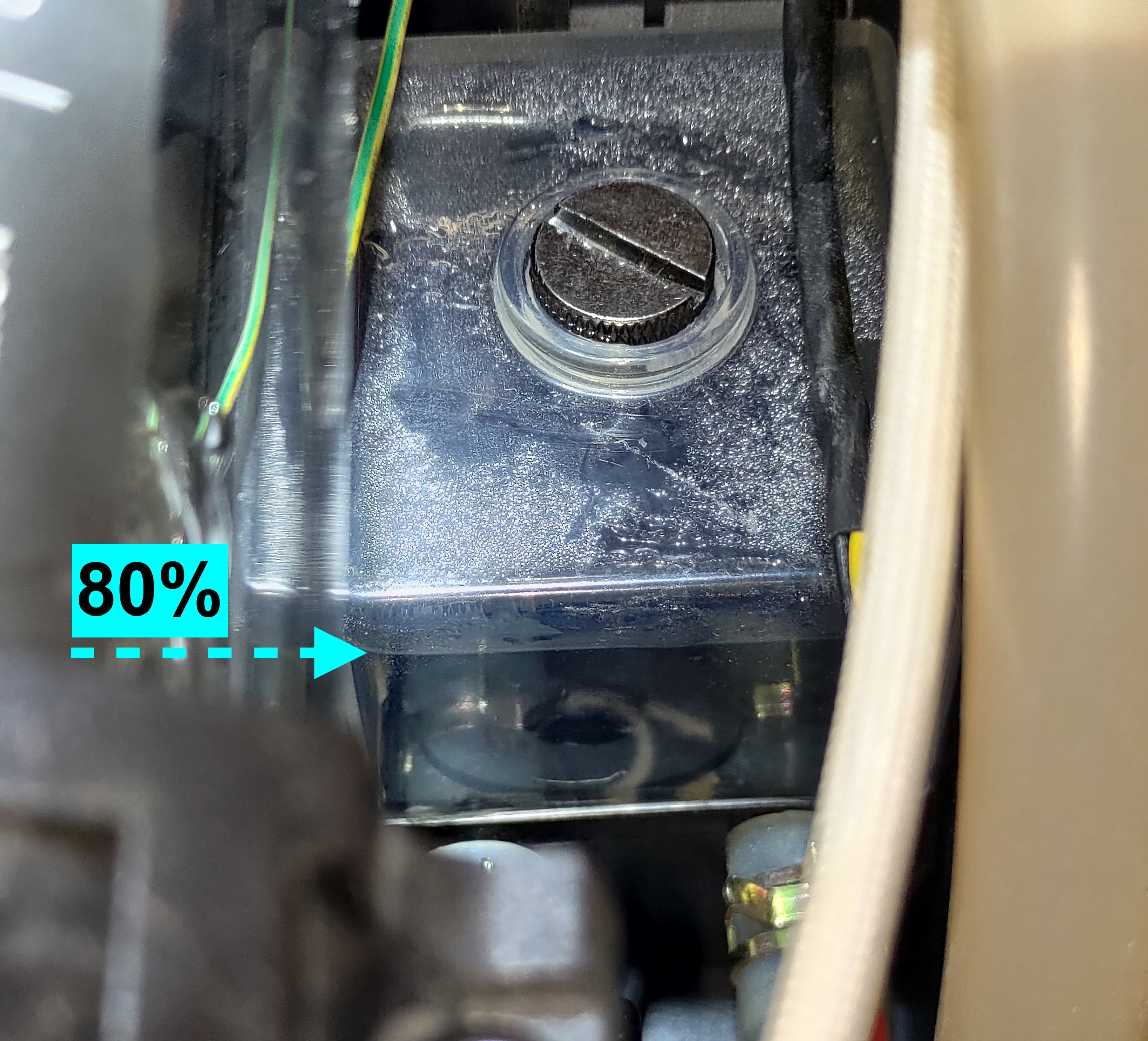

- 물이 다음 상태인지 확인하십시오. 80% 채워짐.
- 펌프에 누수가 있는지 확인하십시오
결과를 확인하고 다음 조치를 결정하십시오:
예, 80% 채워져 있습니다(누수 없음) >> 다음으로 이동 2단계 - 물의 청결도 확인. 아니요, 80% 채워지지 않았습니다(누수 없음) >> 다음으로 이동 1.1단계 - 물 보충.
워터 펌프에서 누수가 발생합니다 >> 하드웨어 문제: 워터 펌프 고장. >>
동영상을 녹화하고 다음으로 이동하십시오 9단계 - 현지 대리점 또는 FLUX 고객 지원팀에 문의
|
|
|
1.1단계 - 물 보충:
- 아래 링크의 동영상을 참조하여 펌프에 물을 추가하십시오.
[4-4-2 냉각수 교체 및 보충]
- 냉각수를 보충한 후 임의의 작업을 실행하여 문제가 해결되었는지 확인하십시오.
결과를 확인하고 다음 조치를 결정하십시오:
|
|
2단계 - 냉각수의 청결도 확인:
오염된 냉각수는 순환에 영향을 줄 수 있습니다. 시스템에 깨끗한 냉각수가 있는지 확인하십시오.

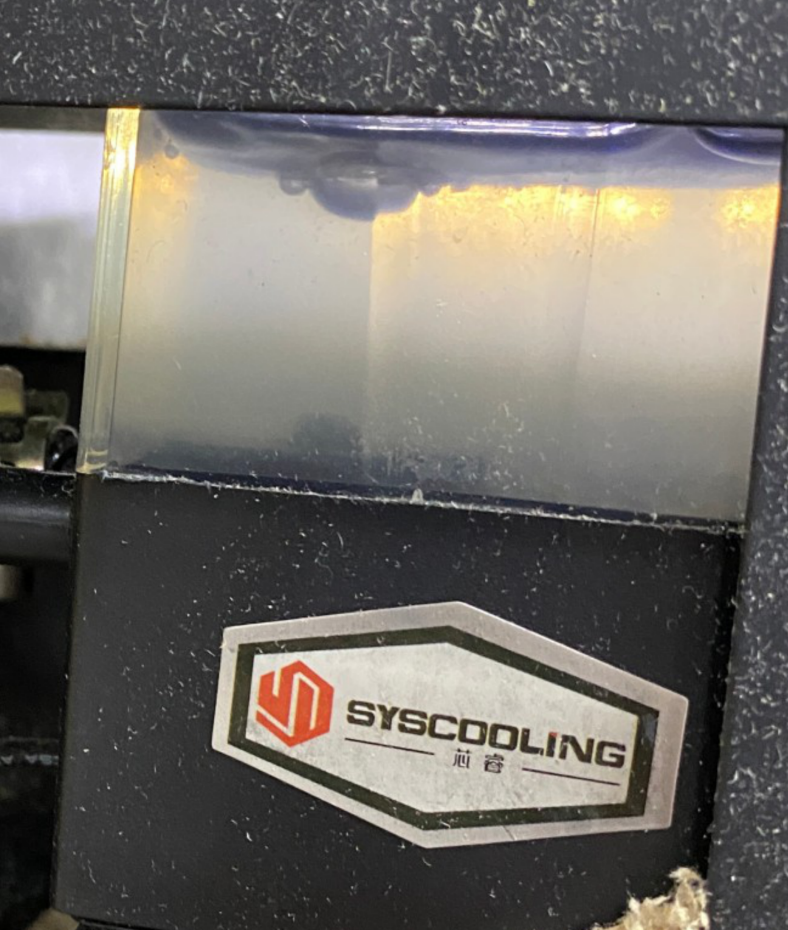

오염된 냉각수 예시:

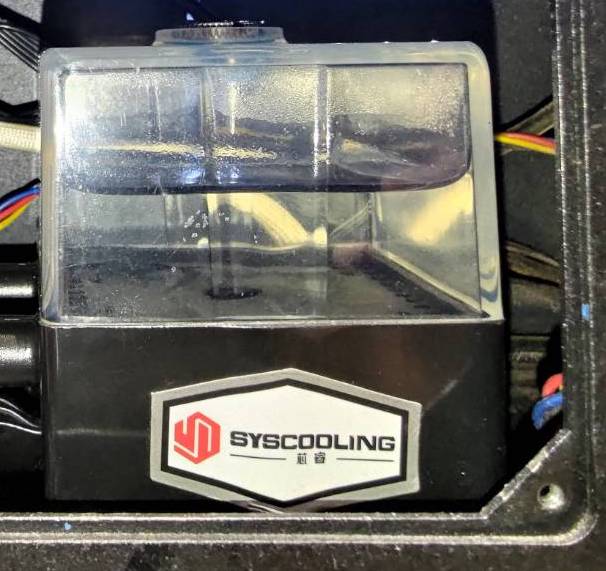

깨끗한 냉각수 예시:
결과를 확인하고 다음 조치를 결정하십시오:
|
|
2.1단계 - 냉각수 교체:
- 아래 링크의 동영상을 참조하여 냉각수를 교체하십시오.
[4-4-2 냉각수 교체 및 보충]
- 냉각수를 교체한 후, 임의의 작업을 실행하여 문제가 해결되었는지 확인하십시오.
결과를 확인하고 다음 조치를 결정하십시오:
|
|
3단계 - 유량 속도 테스트:
펌웨어 버전이 3.4.0 이상인지 확인하세요.

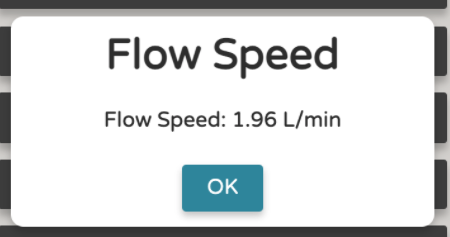

유량 속도 테스트를 실행하고 값이 정상인지 확인하세요.
(기기 패널 > 기기 > 하드웨어 설정 > 유량 속도 테스트)
결과와 취해야 할 조치를 확인하세요:
|
|
4단계 - 물 호스 점검:
비정상 값이 다음과 같은 경우 0L/min 초과 1.5L/min 미만, 이는 전체 시스템은 정상 작동하지만 유량이 너무 낮음을 의미하며, 물 호스가 구부러지거나 꼬여 있어 발생할 수 있습니다.
-

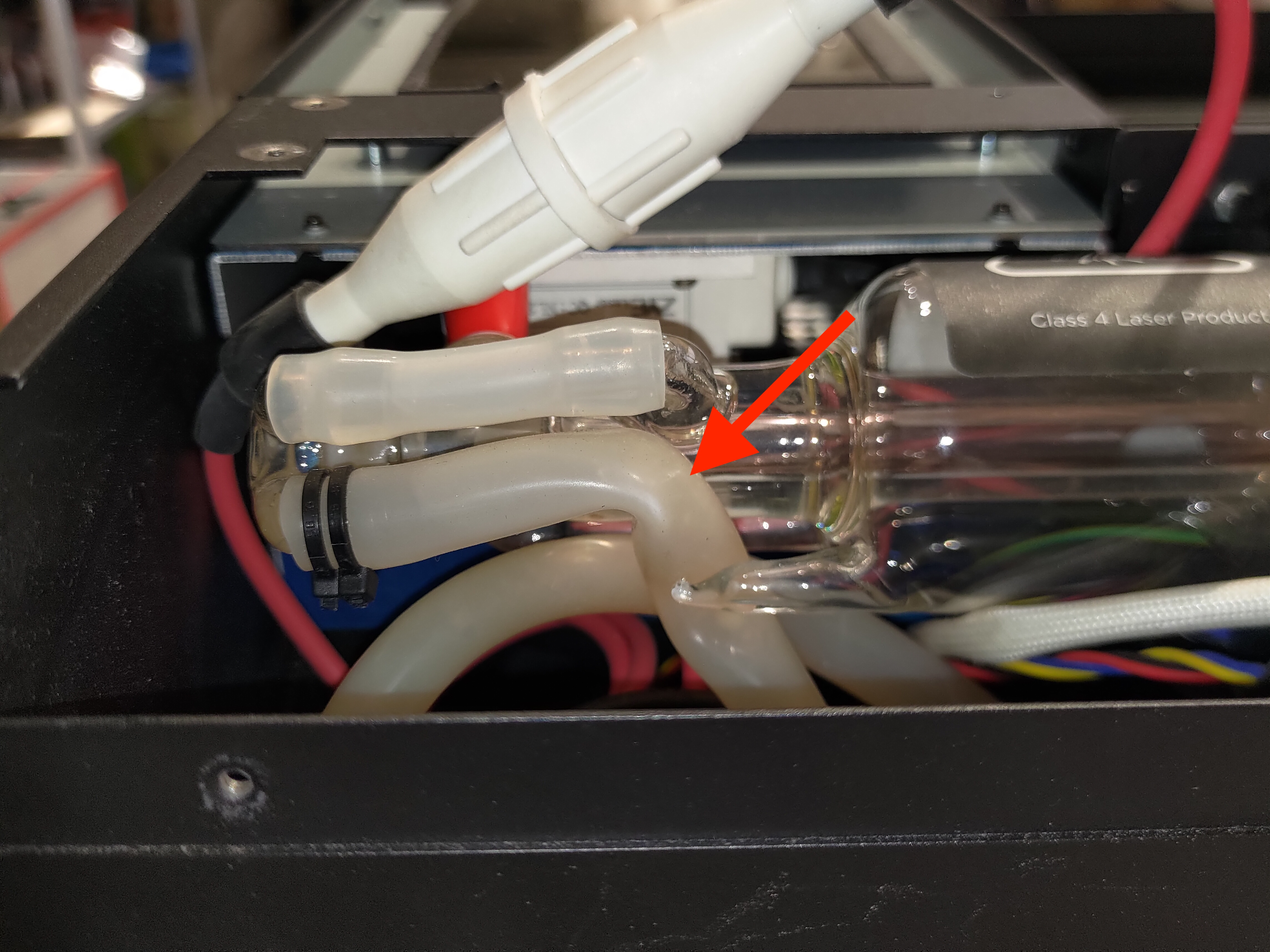

구부러진 호스: (잘못된 예)
물 호스를 확인해야 할 세 곳이 있습니다.
(호스가 구부러져 있거나 꼬여 있는 경우 위치를 조정해 주세요.)
-

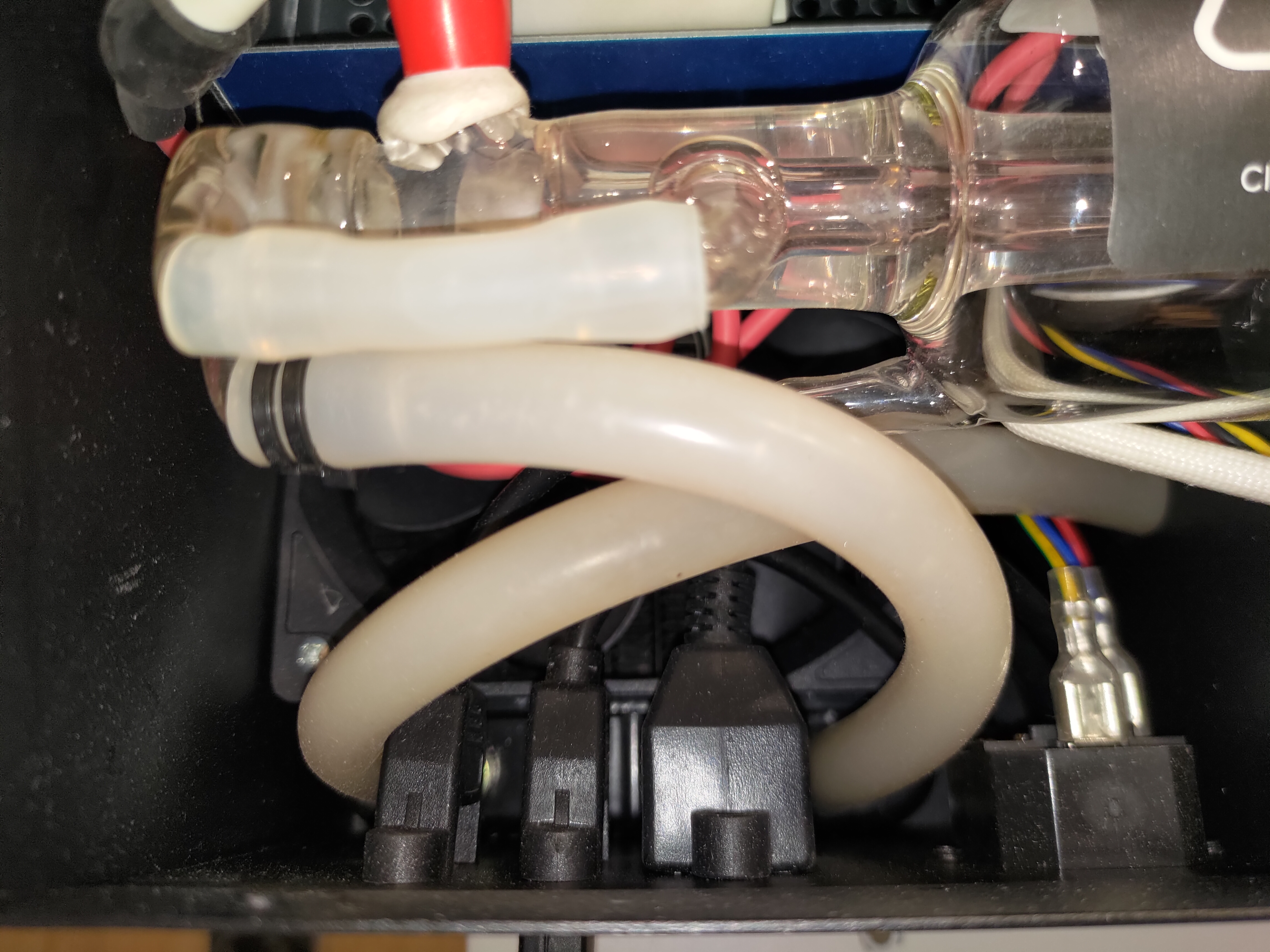

위치 #1 - 고압 측(패널 근처):
-

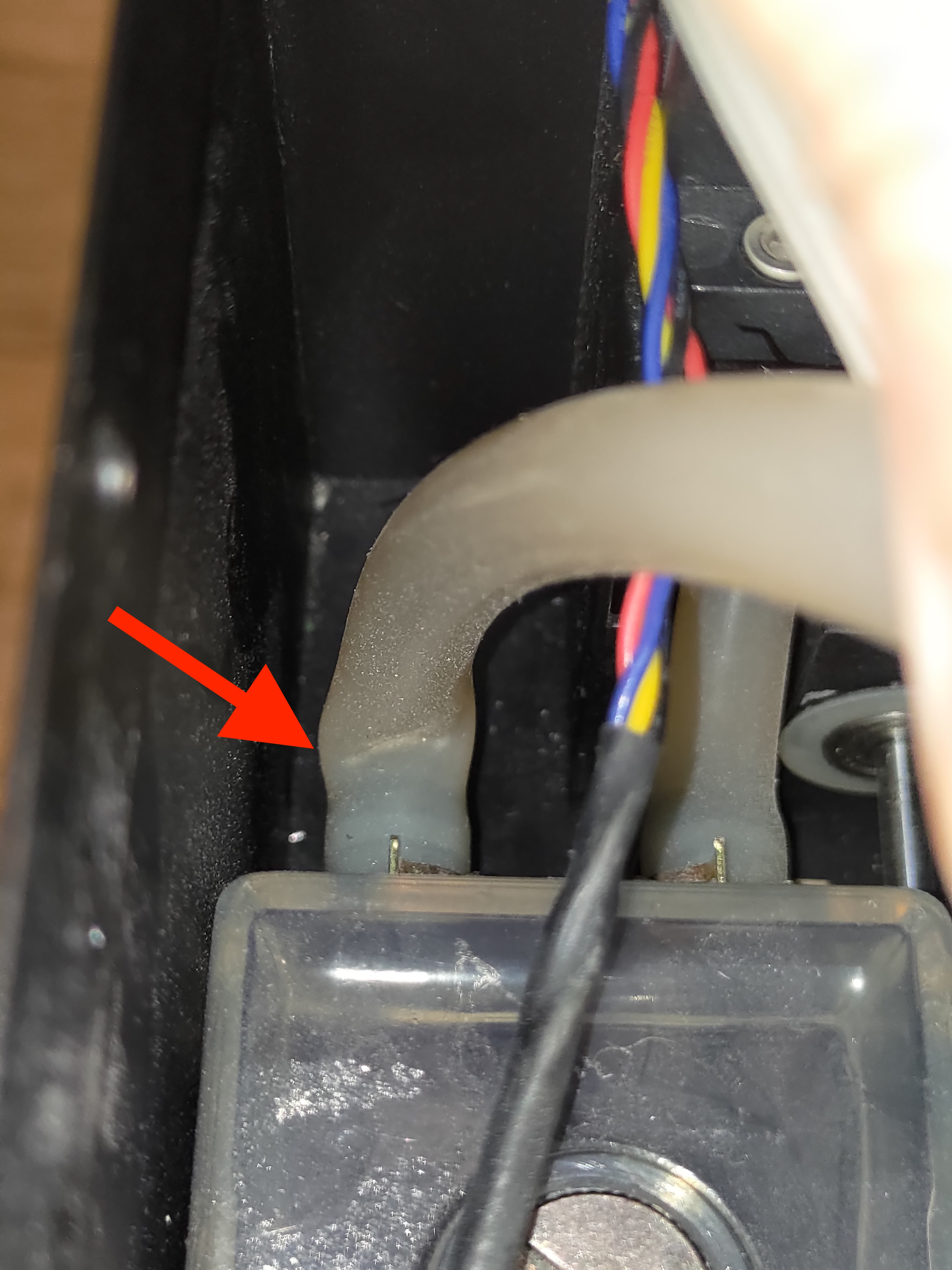

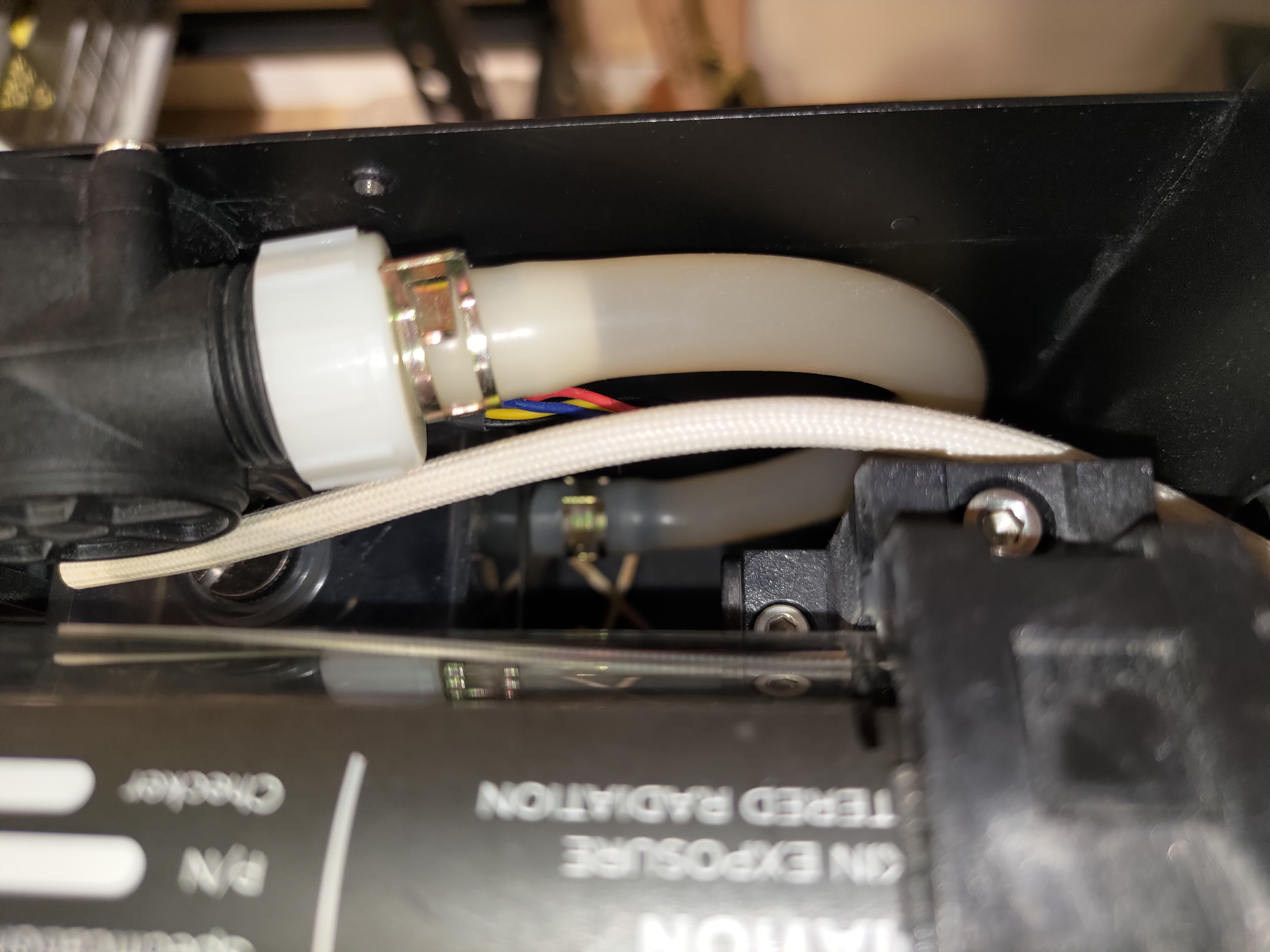

위치 #2 - 워터 펌프 입구/출구:
-

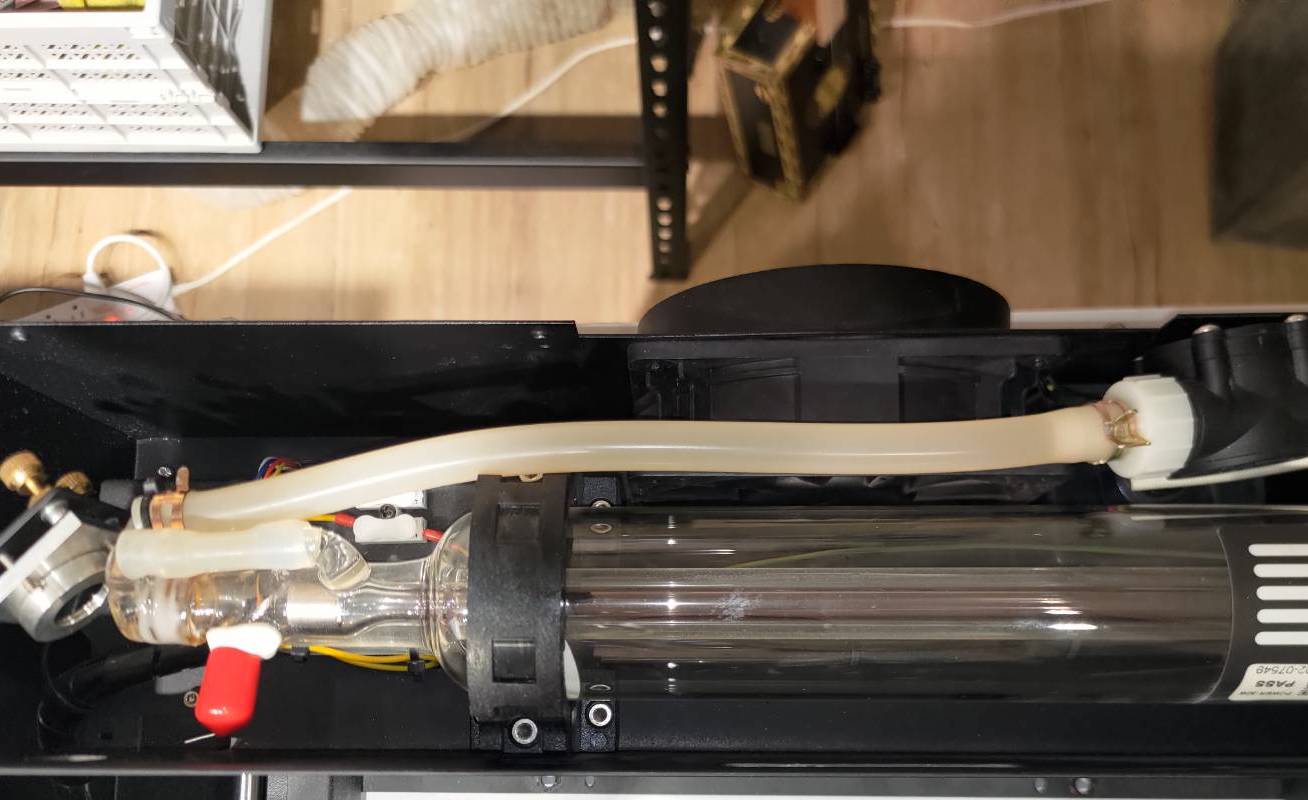

위치 #3 - 레이저 튜브:
결과를 확인하고 다음 조치를 결정하십시오:
|
|
|
5단계 - 워터 펌프 작동 여부 확인
테스트 수행 방법은 아래 동영상을 참조하세요.
(기기 패널 > 유지보수 > 펌프 > 후면 펌프 확인)
-
확인 방법:
워터 펌프가 정상적으로 작동하면 다음 두 가지 현상이 나타납니다:

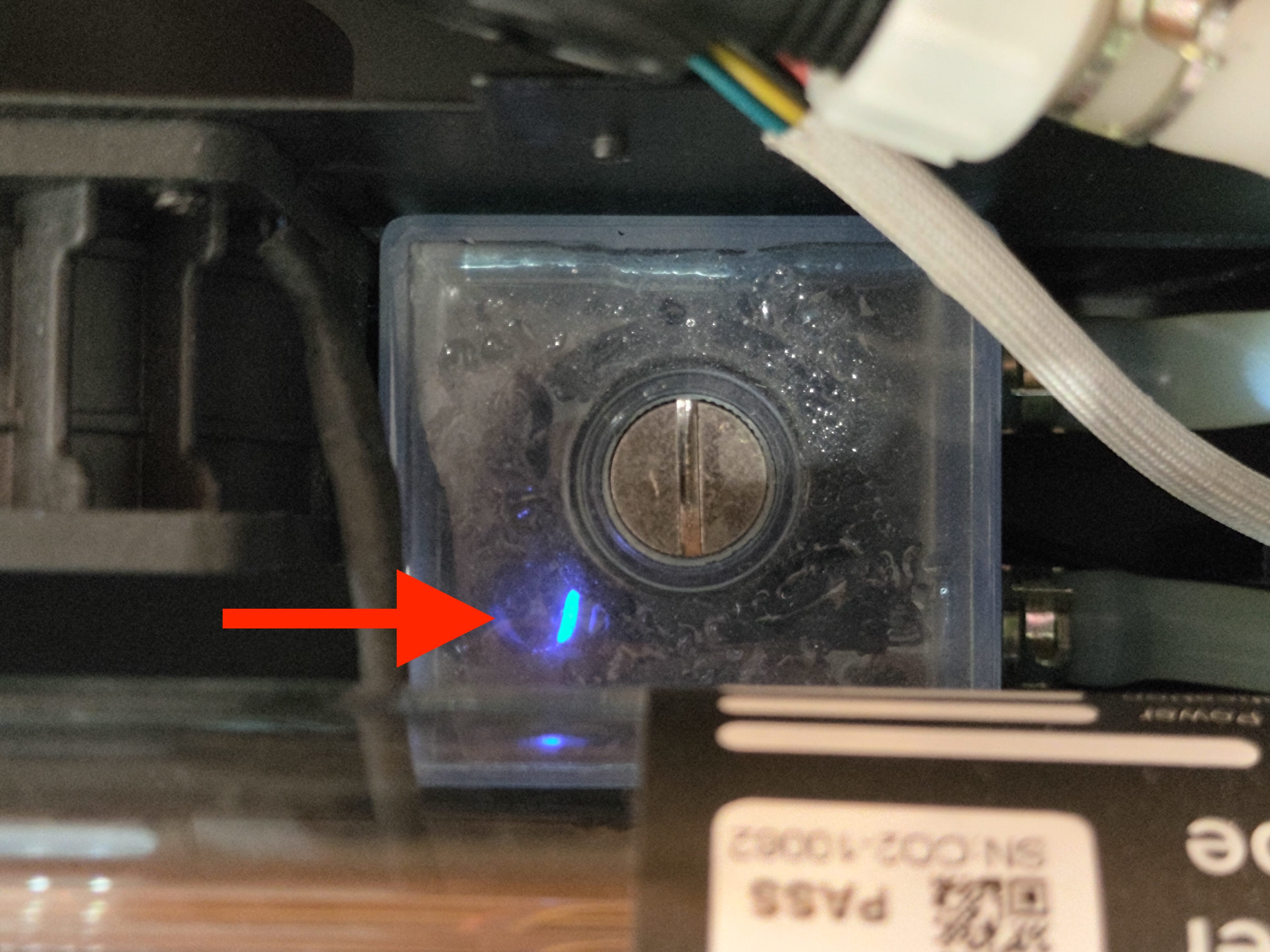

- 탱크 내부의 파란색 LED가 켜집니다.

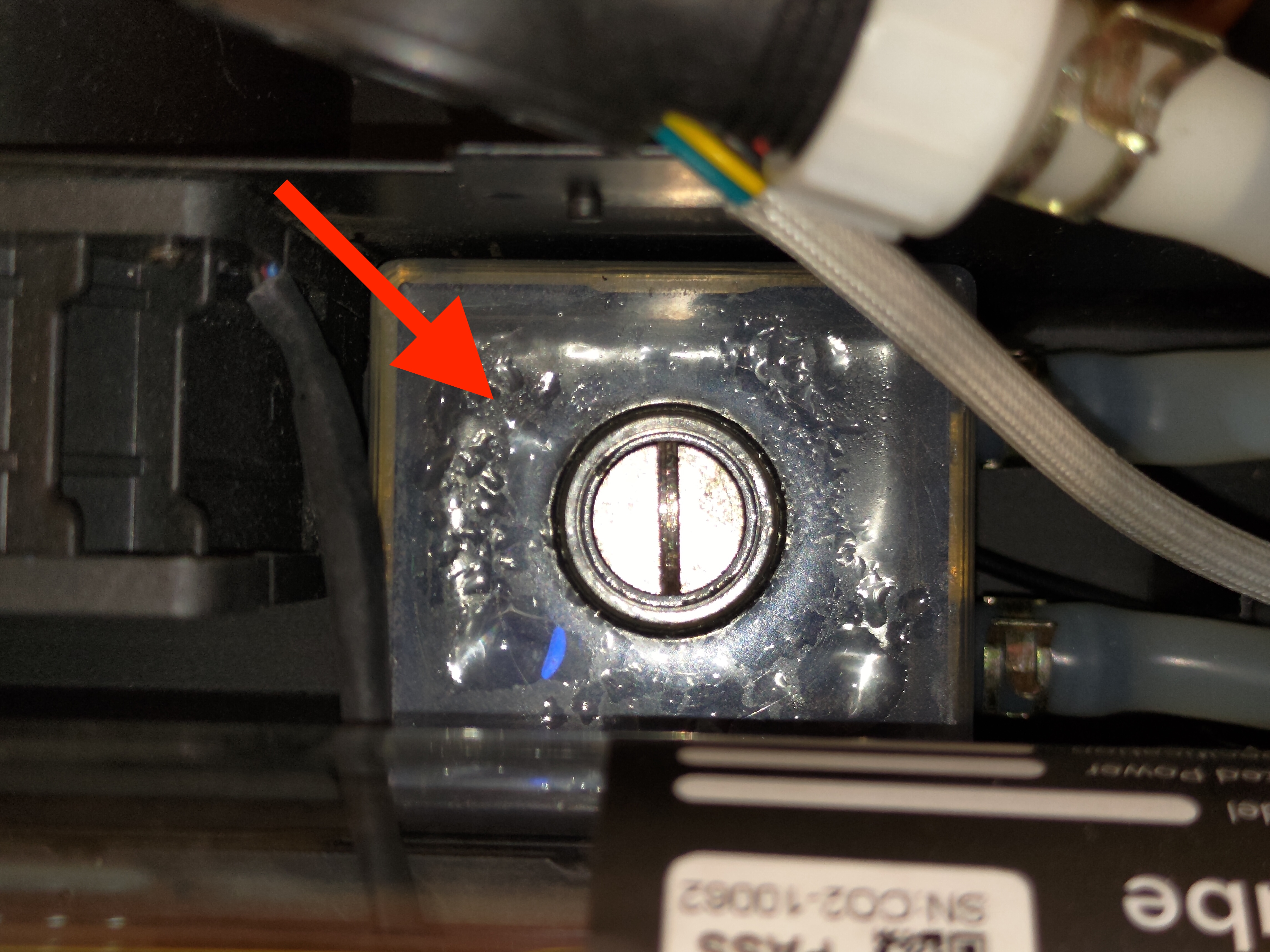

- 탱크 내부의 물이 순환됩니다.
(물이 흐르거나 기포가 약간 올라오는 것을 확인할 수 있습니다.)
결과를 확인하고 다음 조치를 결정하십시오:
|
|
Step 6 - 워터 펌프 수동 작동 시도:
워터 펌프를 작동시키기 위해 다음 조치를 취하십시오.
파란색 LED는 켜져 있지만 펌프가 작동하지 않는 경우:
- 펌프의 캡을 제거하고 유지보수 페이지에서 펌프를 활성화하십시오.
아래 동영상과 같이 호스를 당겨 압력을 가하십시오.
(펌프가 밀어내지 못하는 시스템 내 공기가 갇혀 있을 수 있습니다.)
- 먼저 유지보수 페이지에서 펌프를 활성화한 후 펜으로 탱크 내부를 가볍게 두드려보십시오.
(펌프의 터빈이 걸려 물을 순환시키지 못할 수 있습니다.)
파란색 LED가 꺼져 있는 경우:
- 기기의 전면 커버를 제거하십시오.
-
기기 오른쪽 전면에 있는 메인보드에서 워터 펌프의 케이블을 다시 연결하십시오.
다시 연결할 워터 펌프 케이블을 찾으려면 다이어그램 을 참조하십시오.
(케이블 연결이 느슨해져 펌프가 작동하지 않을 수 있습니다)
결과를 확인하고 다음 조치를 결정하십시오:
|
|
7단계 - 다음의 케이블을 다시 연결하세요 유량 센서:
유량 센서의 부적절한 연결로 인해 유량 속도가 정확하지 않을 수 있습니다.
-
기기 뒷면에 있는 메인보드의 유량 센서 케이블을 다시 연결하세요.
다시 연결할 워터 펌프 케이블을 찾으려면 다이어그램 다시 연결할 케이블을 찾으려면 다이어그램을 참조하세요.
- 다시 연결한 후에는 유량 속도 테스트를 실행하고 결과를 확인하세요.
( 3단계)
결과를 확인하고 다음 조치를 결정하십시오:
|
|
8단계 - SD 카드 재플래싱:
다시 연결할 워터 펌프 케이블을 찾으려면 article 를 참조하여 SD 카드를 재플래싱한 후 유량 속도 테스트를 실행하세요.
(이는 펌웨어 관련 문제인지 하드웨어 관련 문제인지 확인하기 위함입니다.)
결과를 확인하고 다음 조치를 결정하십시오:
|
|
9단계 - 현지 대리점 또는 FLUX 고객지원팀에 문의하기:
- 아래 링크의 안내에 따라 지역 대리점 또는 FLUX 고객 지원팀에 문제를 정확히 보고해 주십시오. [고객 서비스 문의]
- 다음 사항을 반드시 완료했는지 확인하십시오: 체크리스트 를 PDF 파일로 저장하여 취한 조치를 공유할 수 있도록 해주십시오.
이 문서에서 언급된 기기의 문제를 보여주는 사진이나 동영상 등 수집된 정보는 대리점이나 FLUX 고객 지원팀과 공유해야 합니다.
#END
