#901 도어 열림/도어 문제/도어 커버가 닫히지 않음

Step 0 - 단계를 진행하면서 체크리스트 사용:

이 체크리스트는 이 문서에서 수행한 모든 작업을 기록하는 데 사용됩니다.
체크리스트를 완료한 후 PDF로 저장하여 필요한 경우 대리점 또는 FLUX 고객 지원팀에 보내주시기 바랍니다. 이는 문제를 해결하고 범위를 좁히는 데 유용한 정보가 될 것입니다.
링크를 참조하십시오: 5-3 #901 Door Opened 체크리스트 (HEXA)

Step 1 - 펄스를 x0.01로 설정:

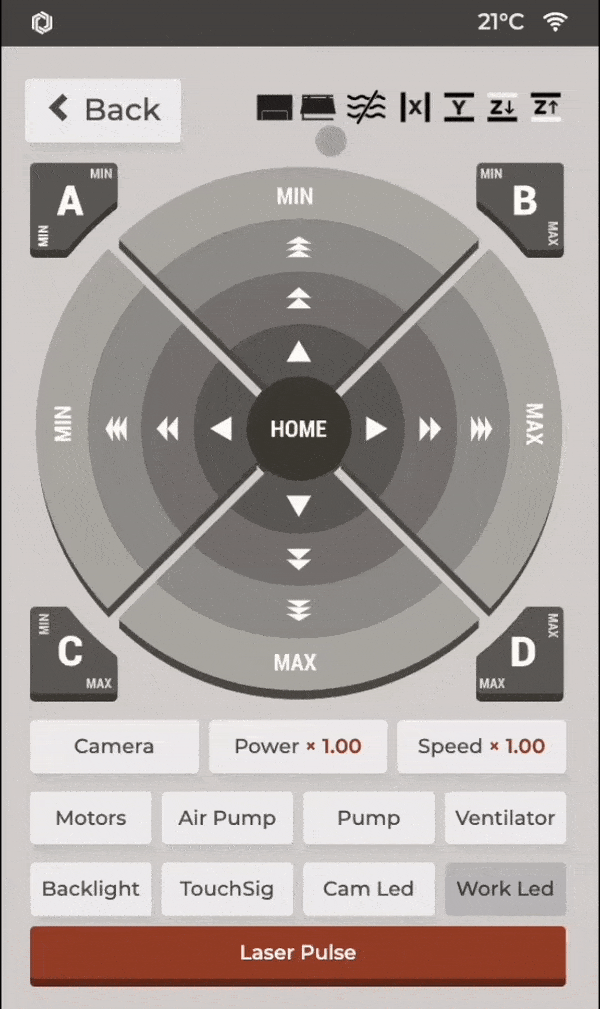

안전을 위해 테스트 중 펄스가 발생하지 않도록 출력 비율을 x0.01로 설정하십시오.

Step 2 - 도어의 자석 확인:

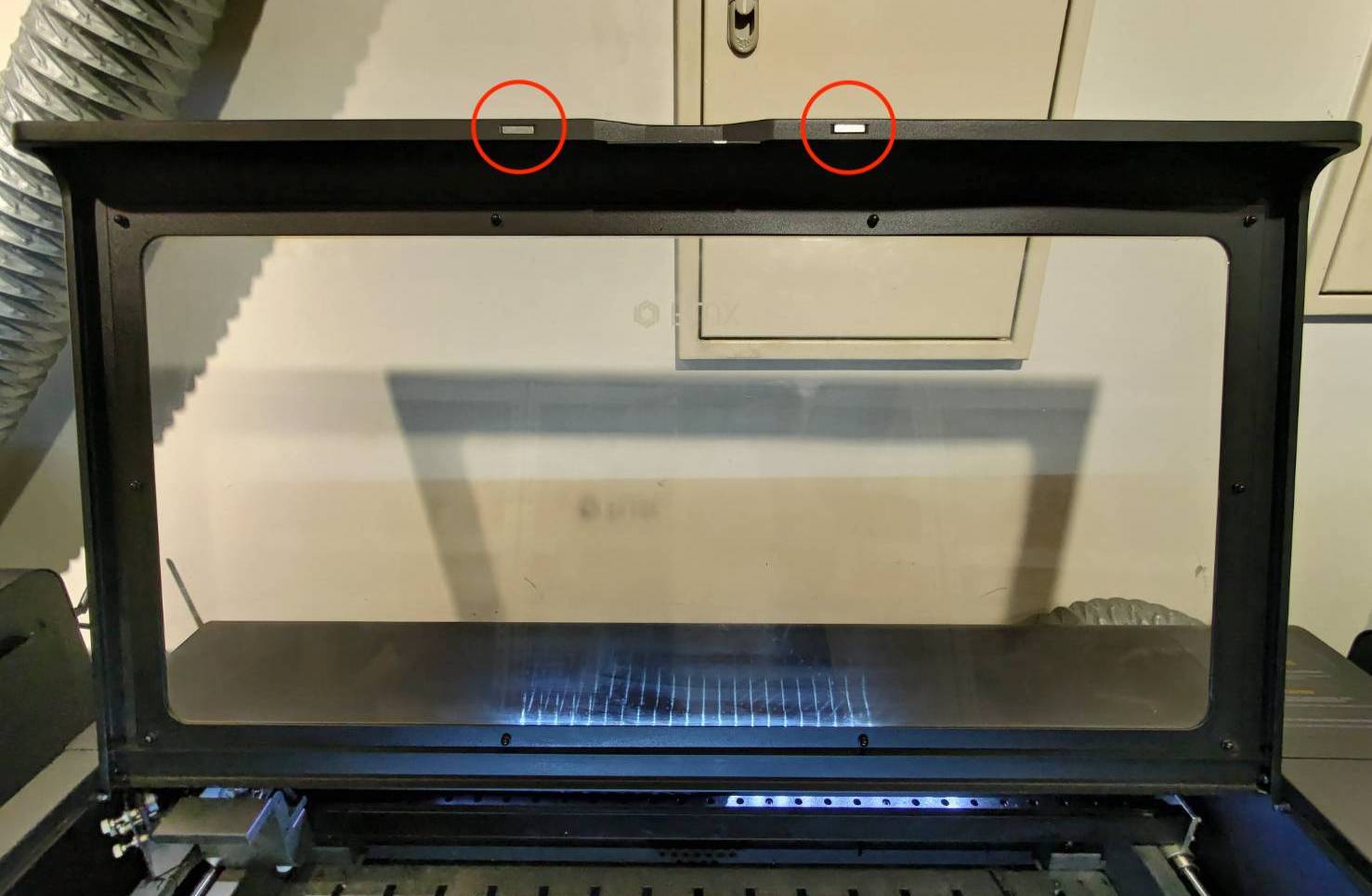

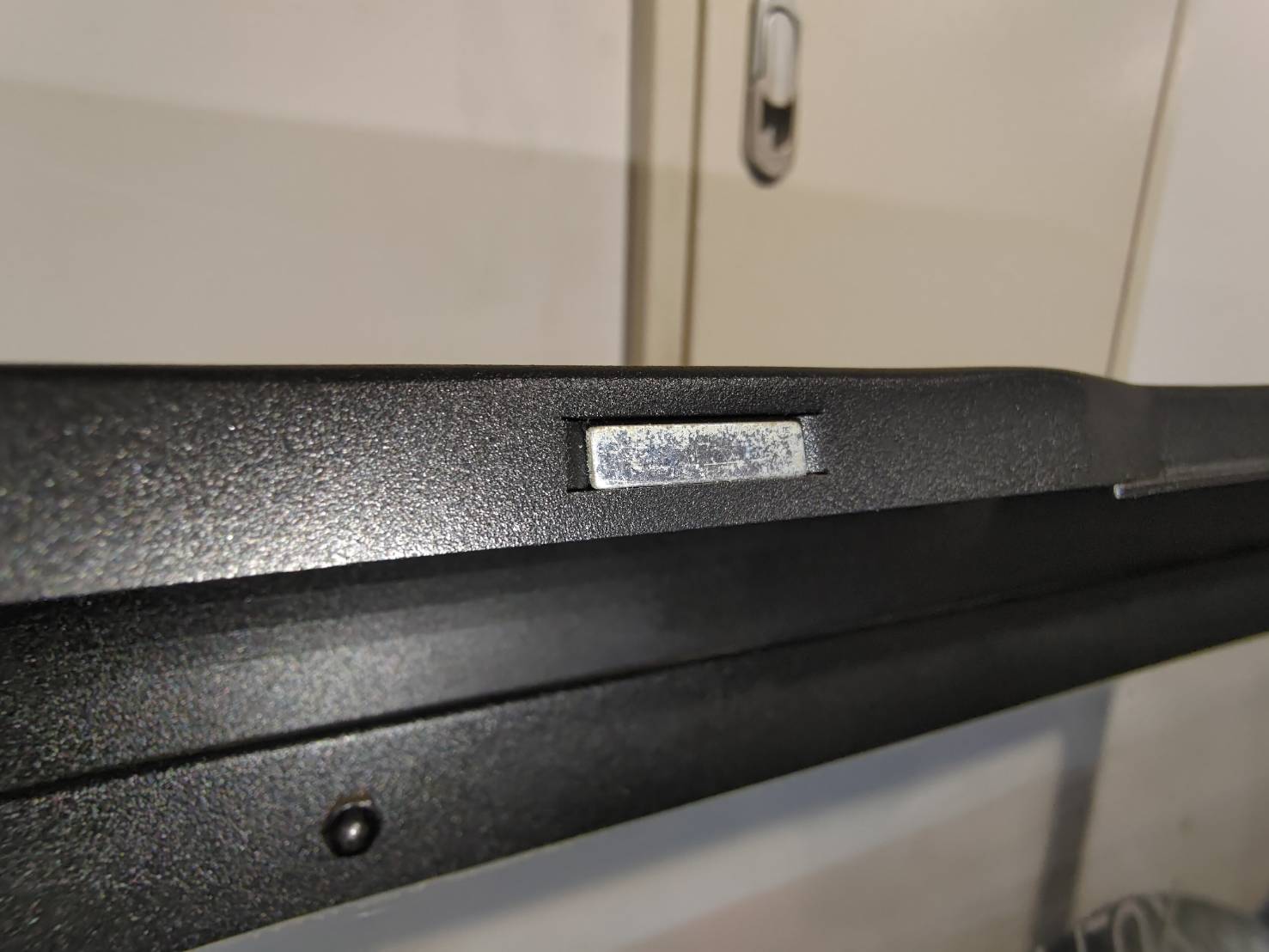

도어에는 두 개의 자석이 있습니다. 도어를 열고 자석을 확인하십시오.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

3단계 - 도어 센서 확인:

이 단계에서는 기기와 함께 제공된 두 개의 원뿔형 스페이서를 사용하여 도어 센서가 정상적으로 작동하는지 테스트하는 방법을 안내합니다.

• 도어 센서는 섀시 LED 조명에 내장되어 있습니다. 찾으려면 아래 동영상을 참조하십시오.



• 도어 센서에는 빨간색 LED 조명 두 개가 있으며 항상 켜져 있습니다.




• 원뿔형 스페이서를 두 LED 조명 가까이에 놓으십시오. 자석을 감지하면 조명이 "더 밝아집니다". 두 LED가 동시에 자석을 감지하면 도어 닫힘 신호가 시스템으로 전달되고 패널의 아이콘이 변경됩니다.

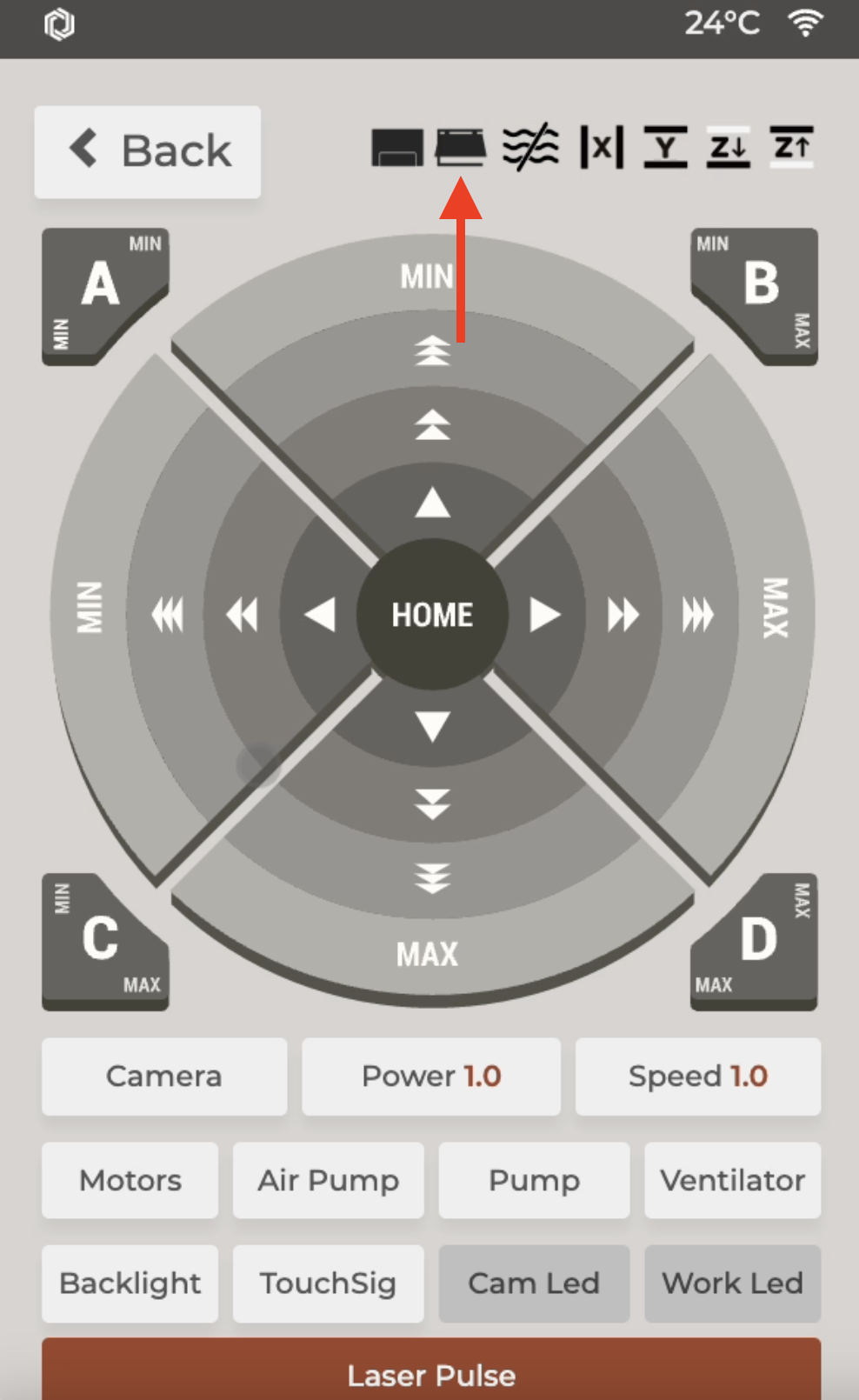

• "유지 관리"로 이동하여 원점 복귀가 완료될 때까지 기다린 다음 도어 상태 아이콘을 확인하십시오.







결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 4 - 센서의 케이블을 제거하고 아이콘을 확인하세요:

센서가 시스템(메인보드)에서 제거되면 아이콘은 항상 "Open" 상태로 유지되어야 합니다.

• 먼저 LED 조명을 비활성화하고 케이블을 뽑은 다음 아래 동영상과 같이 아이콘을 확인하세요.


결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 4.1 - 케이블을 다시 연결하고 스페이서로 다시 테스트하세요:

• 케이블을 다시 연결하고 LED 조명을 활성화하세요.



• 센서의 LED 조명에 원뿔형 스페이서 두 개를 놓으세요.
  자석을 감지하면 조명이 "더 밝아집니다"이어야 합니다.

• "유지 관리"로 이동하여 원점 복귀가 완료될 때까지 기다린 다음 도어 상태 아이콘을 확인하십시오.


결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 5 - 공장 초기화를 수행하고 원뿔형 스페이서로 다시 테스트하세요:

• 기기 >> 초기 설정으로 리셋



• 센서의 LED 조명에 원뿔형 스페이서 두 개를 놓으세요.
  자석을 감지하면 조명이 "더 밝아집니다"이어야 합니다.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 6 - 도어 센서의 위치 확인:

센서의 위치가 잘못되었거나 떨어져 있어 자석 감지에 실패할 가능성이 있습니다.

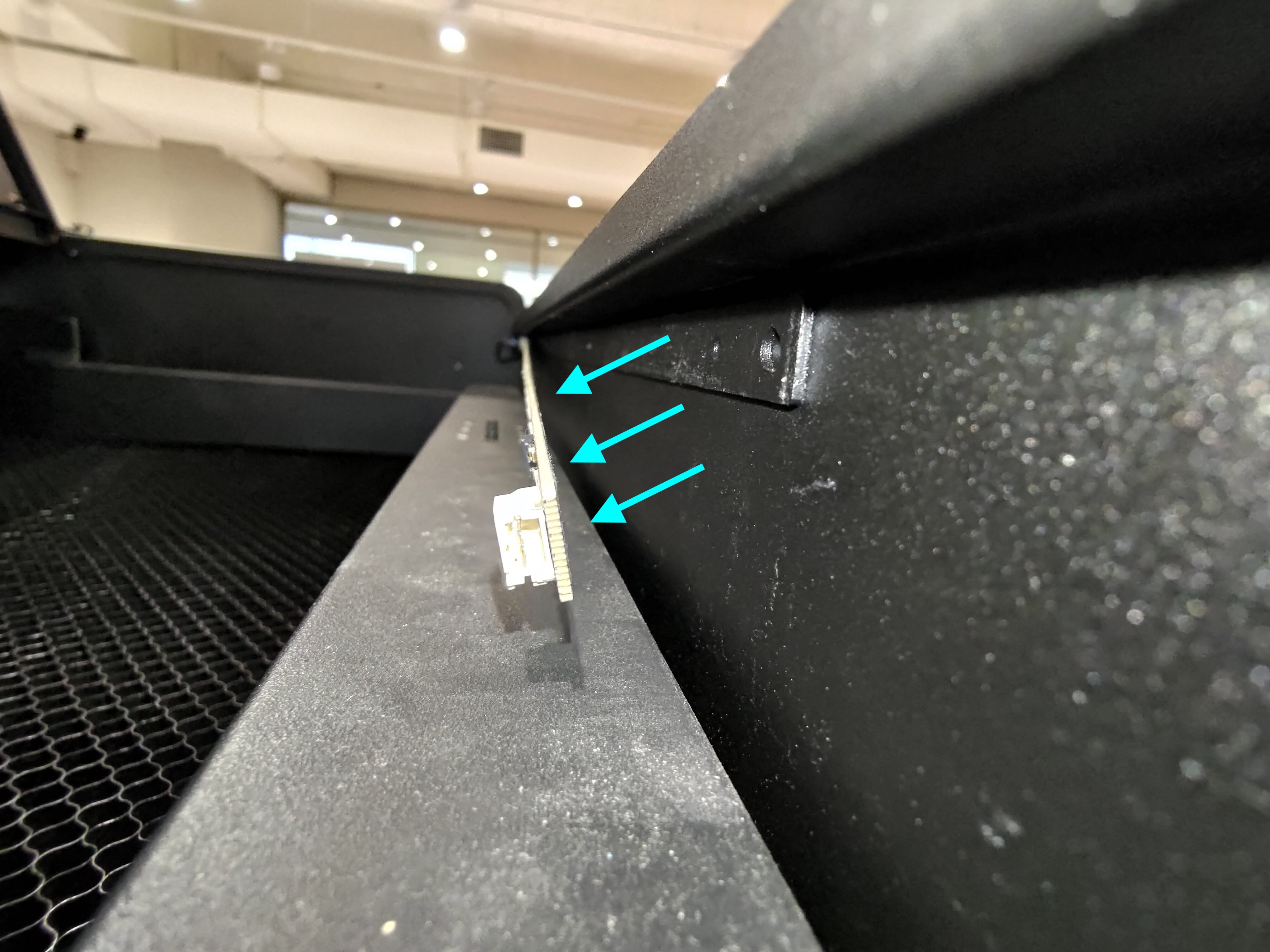

• 대부분의 경우, 센서는 아래 사진과 같이 떨어져 있습니다.



• 올바른 위치는 센서와 금속 프레임 상단 사이에 간격이 없는 것입니다.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 6.1 - 센서 재부착:

• 센서가 이미 떨어져 있다면 쉽게 제거할 수 있어야 합니다.
  센서 뒷면에 바로 강력 접착제를 바르고 위치를 재조정합니다.


Step 7 - 도어 닫힘 테스트:

원뿔형 스페이서를 제거하고 도어를 닫아 아이콘 상태와 센서의 빨간색 LED 반응을 확인합니다.

• 도어가 닫혔을 때 빨간색 LED가 모두 밝아져야 합니다.

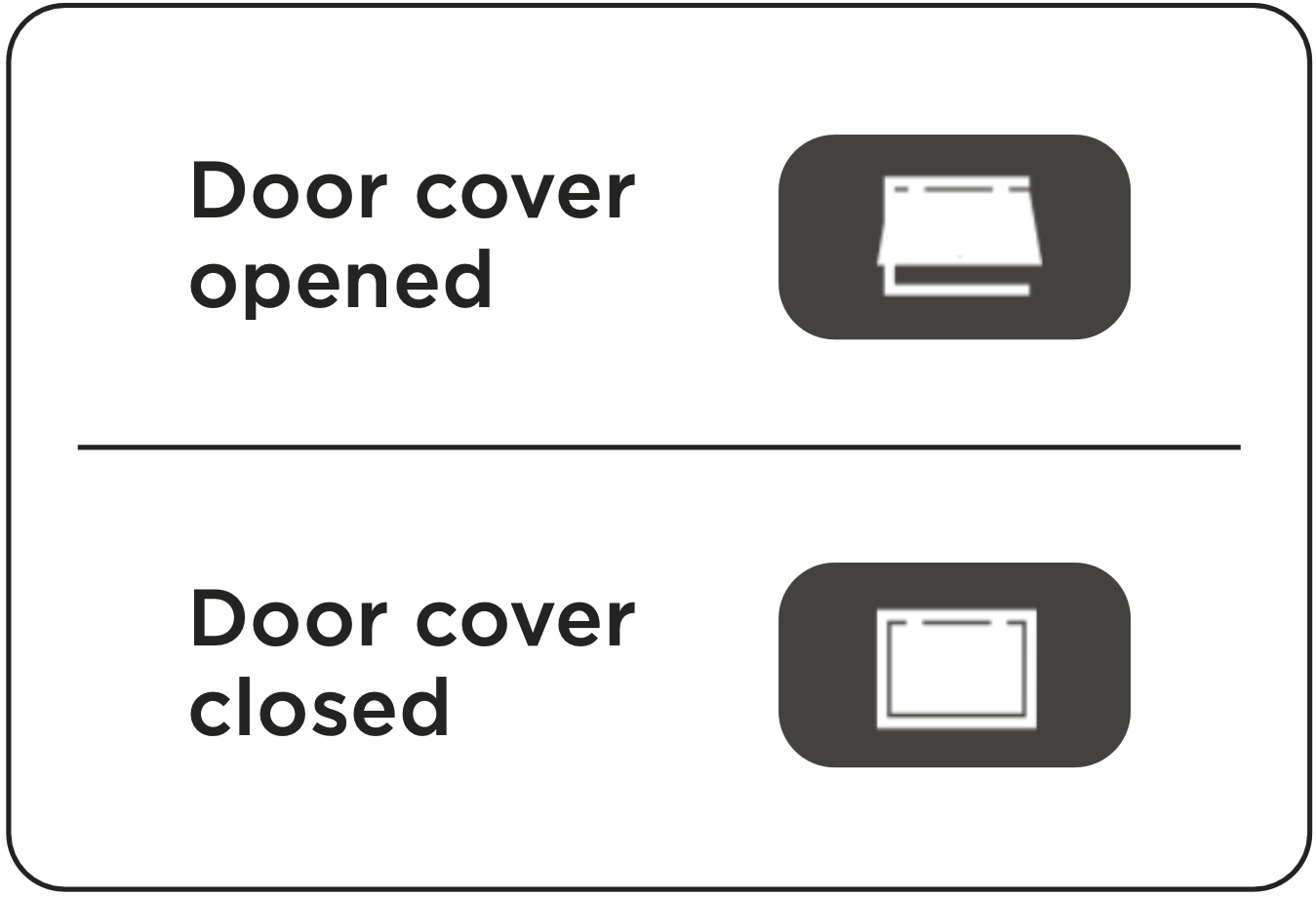

• 도어 아이콘은 도어가 닫히면 닫힌 상태로, 열리면 열린 상태로 표시되어야 합니다.


결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 8 - SD 카드 다시 쓰기:

때때로, SD 카드의 운영 체제가 손상된 경우, 무작위 오류가 발생할 수 있습니다.

• 아래 링크의 지침을 참조하여 SD 카드를 다시 쓰십시오.
  [5-24 HEXA - SD 카드 재플래싱]


• SD 카드를 다시 쓴 후, Step 7과 같이 도어 테스트를 수행하십시오.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

9단계 - 현지 대리점 또는 FLUX 고객 지원에 보고:

• 아래 링크의 지침에 따라 현지 대리점 또는 FLUX 지원 팀에 문제를 올바르게 보고하십시오. [고객 서비스 문의]
• 반드시 완료했는지 확인하십시오 체크리스트 그리고 PDF 파일로 저장하여 수행한 작업을 공유할 수 있습니다.

*이 문서에서 기기의 문제를 보여주는 사진이나 동영상과 같이 수집된 정보는 대리점이나 FLUX 지원 팀과 공유해야 합니다.

#END
