#913 비정상적인 공기 흐름 감지

1단계

레이저 노즐에서 공기가 나오는지 테스트합니다.

• 패널에서 유지보수 모드로 들어가 에어 펌프를 활성화합니다.
• 손이나 종이 조각을 사용하여 레이저 노즐에서 공기가 나오는지 테스트합니다.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

예, 공기가 나오고 있습니다 >> 2단계

아니요, 공기가 나오지 않습니다 >> 1.1단계

---



1.1단계

사이드 커버를 제거하여 에어 펌프 상단에 연결된 두 개의 에어 펌프 전선 핀과 에어 호스를 확인하거나 다시 연결합니다.

• 기기의 전원을 끕니다. 이러한 T8 나사를 풀고 두 개의 USB 연장선을 뽑아 사이드 커버를 제거합니다. (PCB 보드가 사진과 다른 경우 다이어그램 을 참조하세요.)

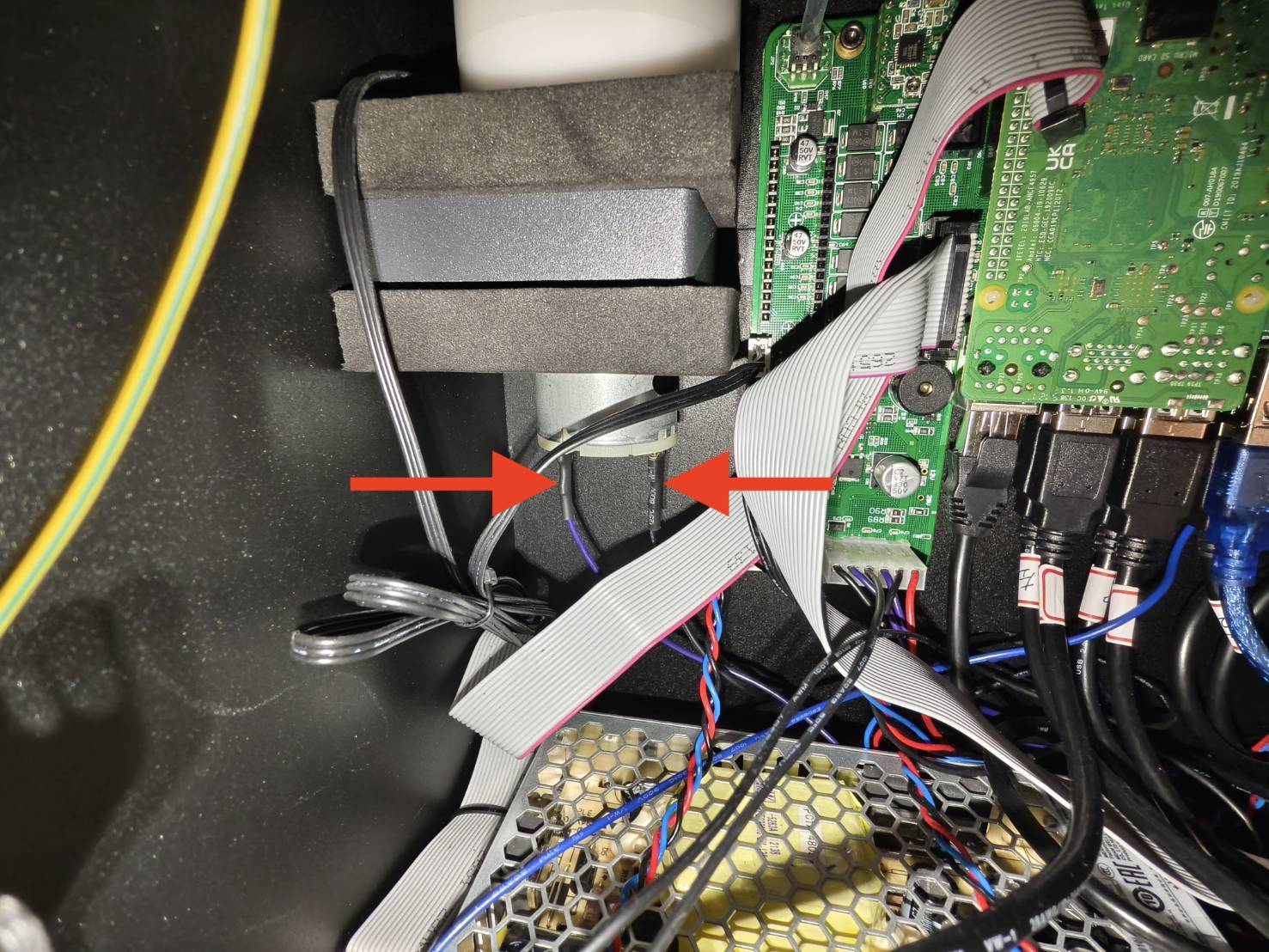

• 두 개의 에어 펌프 전선 핀을 확인하거나 다시 연결합니다.

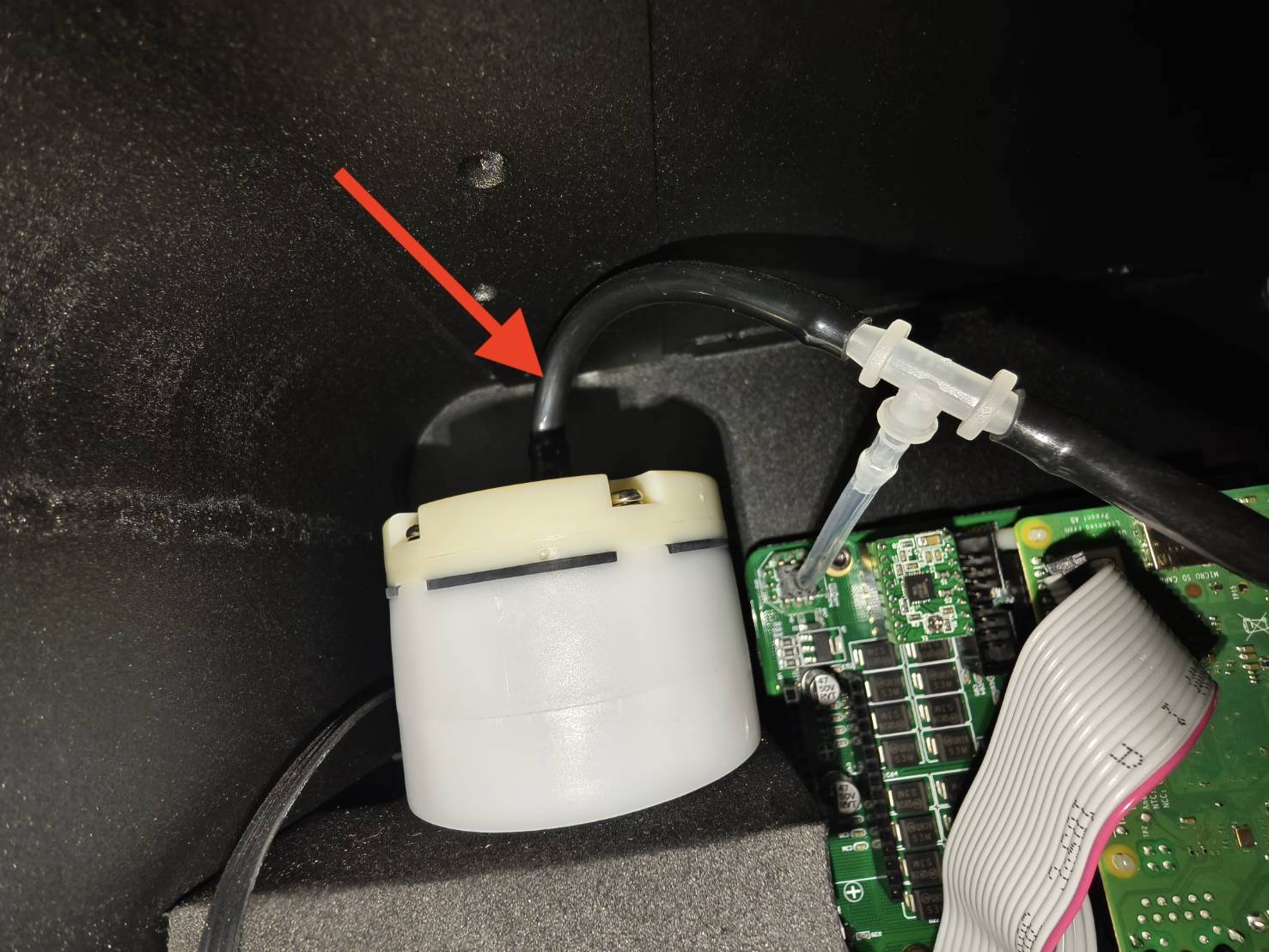

• 에어 펌프의 에어 호스를 확인합니다.

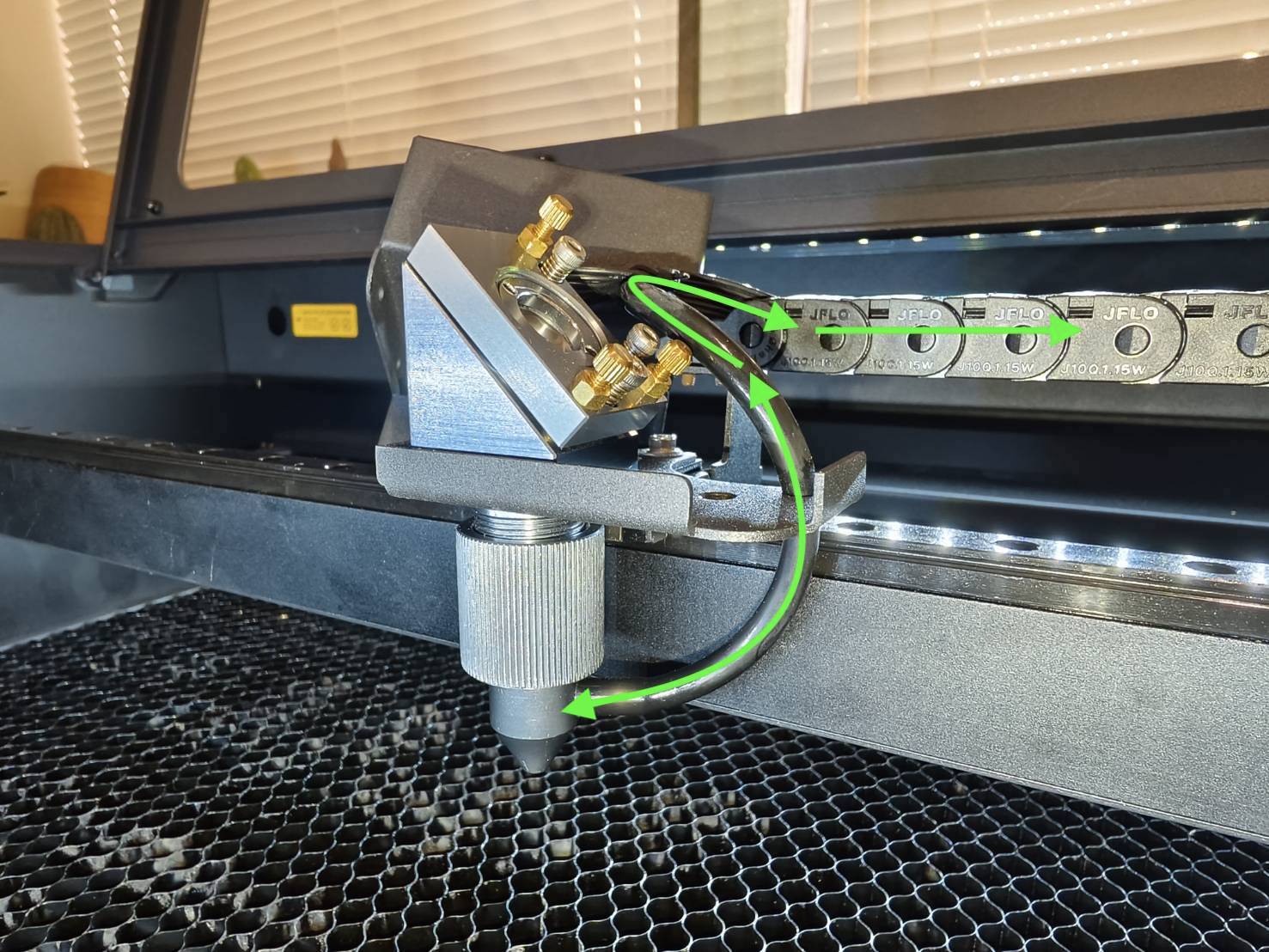

• 레이저 노즐의 에어 호스를 확인합니다. (실드를 제거해야 합니다.)






• 기기의 전원을 켜고 에어 펌프를 활성화하여 레이저 노즐에서 공기가 나오는지 테스트합니다.




테스트 결과와 다음에 취해야 할 조치를 결정합니다.

예, 공기가 나오고 있습니다 >> 2단계

아니요, 공기가 나오지 않습니다 >> 1.2 단계

---



1.2 단계

기기를 공장 초기화하고 레이저 노즐에서 공기가 나오는지 테스트하십시오.

5-30 공장 초기화



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

예, 공기가 나오고 있습니다 >> 2단계

아니요, 공기가 나오지 않습니다 >> 1.3 단계

---



1.3 단계

SD 카드를 다시 플래싱하고 레이저 노즐에서 공기가 나오는지 테스트하십시오.

5-24 HEXA - SD 카드 다시 플래싱



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

예, 공기가 나오고 있습니다 >> 1.4 단계

아니요, 공기가 나오지 않습니다 >> 고객 지원에 문의하십시오 가능한 원인: 에어 펌프에 결함이 있어 교체가 필요합니다 메인보드에 결함이 있어 교체가 필요합니다

---



1.4 단계

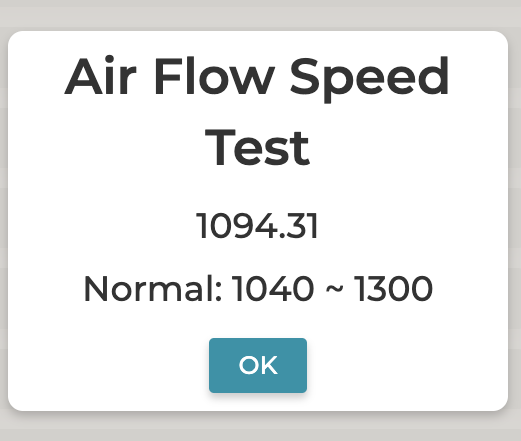

패널에서 공기 흐름 값을 활성화하고 작업 영역 주변으로 레이저 헤드를 이동하여 레이저 헤드를 이동하는 동안 값이 변경되는지 확인하십시오.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

값이 항상 정상 범위 내에 있습니다 >> 1.5 단계

값이 항상 최소값보다 작습니다 >> 3 단계

값이 항상 최대 범위보다 큽니다 >> 4 단계

값이 정상 범위와 최대값 사이에서 변경됩니다 >> 4 단계

---



1.5 단계

작업을 실행하고 오류가 표시되는지 확인하십시오.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

아니요, 오류가 표시되지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 시스템에 오류가 발생했습니다

예, 오류가 계속 표시됩니다 >> 고객 지원에 문의하십시오  가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

---



2단계

패널에서 공기 흐름 값을 활성화하고 작업 영역 주변으로 레이저 헤드를 이동하여 레이저 헤드를 이동하는 동안 값이 변경되는지 확인하십시오.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

값이 항상 정상 범위 내에 있습니다 >> 2.1 단계

값이 항상 최소값보다 작습니다 >> 3 단계

값이 항상 최대 범위보다 큽니다 >> 4 단계

값이 정상 범위와 최대값 사이에서 변경됩니다 >> 4 단계

---



2.1 단계

작업을 실행하고 오류가 표시되는지 확인하십시오.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

아니요, 오류가 표시되지 않습니다 >> 기기에는 문제가 없습니다

예, 오류가 계속 표시됩니다 >> 2.2 단계

---



2.2 단계

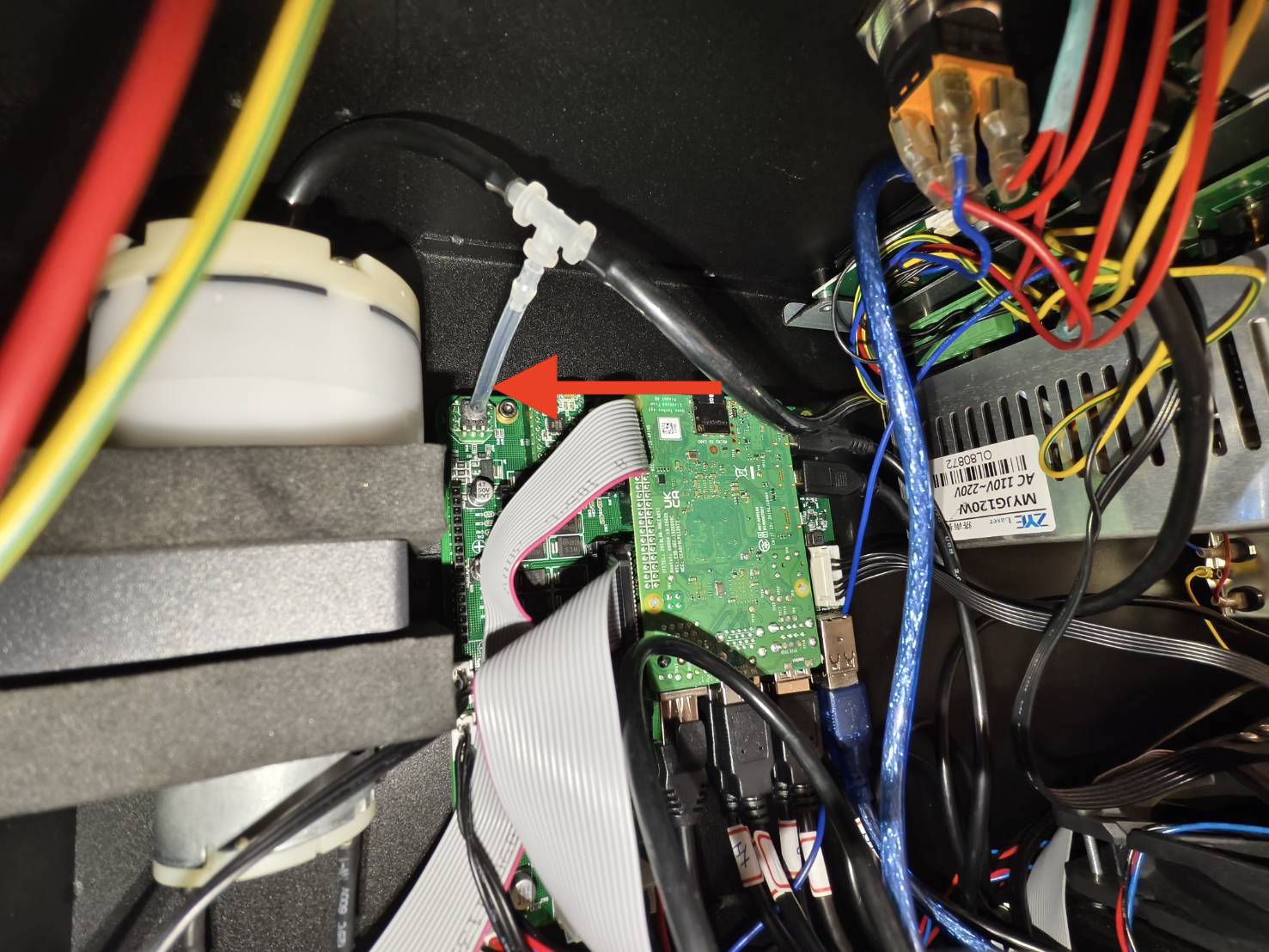

3방향 투명 튜브(T자형 연결부)를 다시 연결하십시오. 작업을 실행하고 오류가 발생하는지 확인하십시오.

• 기기의 전원을 끕니다. 이러한 T8 나사를 풀고 두 개의 USB 연장선을 뽑아 사이드 커버를 제거합니다. (PCB 보드가 사진과 다른 경우 다이어그램 을 참조하세요.)

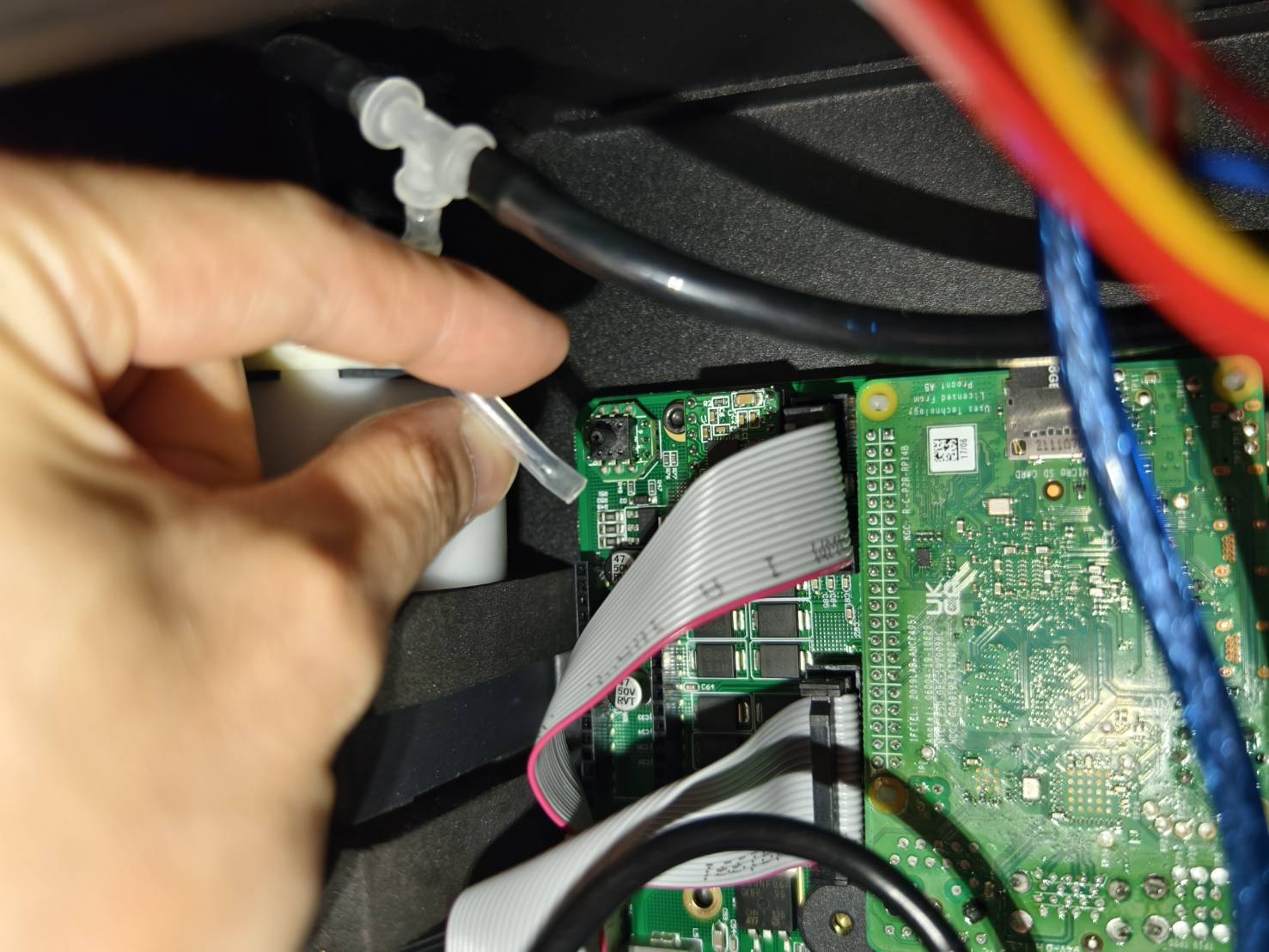

• 3방향 투명 튜브(T자형 연결부)를 다시 연결하십시오.





• 작업을 실행하고 오류가 표시되는지 확인하십시오.






테스트 결과와 다음에 취해야 할 조치를 결정합니다.

아니요, 오류가 표시되지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 3방향 투명 튜브(T자형 연결부)의 연결 상태가 좋지 않았습니다

예, 오류가 계속 표시됩니다 >> 2.3 단계

---



2.3 단계

SD 카드를 다시 플래시하고 작업을 실행하여 오류가 발생하는지 확인하십시오.

5-24 HEXA - SD 카드 다시 플래싱



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

아니요, 오류가 표시되지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 시스템에 오류가 발생했습니다

예, 오류가 계속 표시됩니다 >> 고객 지원에 문의하십시오  가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

---



3 단계

3방향 투명 튜브(T자형 연결부)를 다시 연결하고 기류 값을 확인하십시오.

• 기기의 전원을 끕니다. 이러한 T8 나사를 풀고 두 개의 USB 연장선을 뽑아 사이드 커버를 제거합니다. (PCB 보드가 사진과 다른 경우 다이어그램 을 참조하세요.)




• 3방향 투명 튜브(T자형 연결부)를 다시 연결하십시오.





• 레이저 헤드를 이동하면서 기류 값을 확인하십시오.




테스트 결과와 다음에 취해야 할 조치를 결정합니다.

값이 항상 정상 범위 내에 있습니다 >> 3.3 단계

값이 항상 최소값보다 작습니다 >> 3.1 단계

값이 항상 최대 범위보다 큽니다 >> 4 단계

값이 정상 범위와 최대값 사이에서 변경됩니다 >> 4 단계

---



3.1 단계

에어 호스와 3방향 투명 튜브에 누출이나 손상이 있는지 확인하십시오.

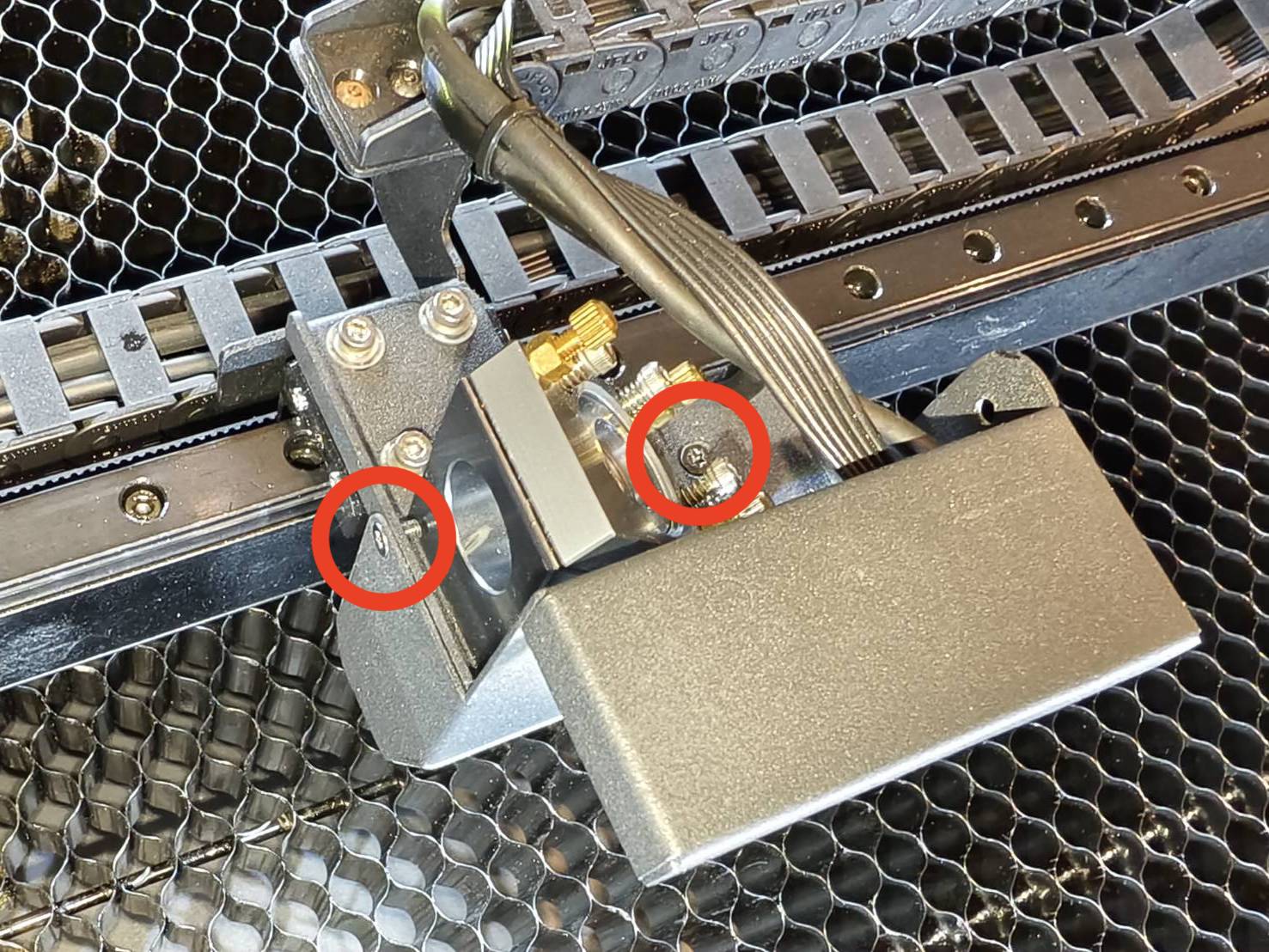

• 레이저 노즐의 에어 호스를 확인합니다. (실드를 제거해야 합니다.)




---



3.2 단계

SD 카드를 다시 플래시하고 기류 값이 정상이 되는지 확인하십시오.

5-24 HEXA - SD 카드 다시 플래싱



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

값이 항상 정상 범위 내에 있습니다 >> 3.3 단계

값이 항상 최소값보다 작습니다 >> 고객 지원에 문의하십시오  가능한 원인: 에어 펌프에 결함이 있어 교체가 필요합니다 메인보드에 결함이 있어 교체가 필요합니다 3방향 투명 튜브에 결함이 있어 교체가 필요합니다

값이 항상 최대 범위보다 큽니다 >> 4 단계

값이 정상 범위와 최대값 사이에서 변경됩니다 >> 4 단계

---



3.3 단계

작업을 실행하고 오류가 표시되는지 확인하십시오.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

아니요, 오류가 표시되지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 시스템 오류 3방향 투명 튜브(T자형 연결부)의 연결 상태가 좋지 않았습니다

예, 오류가 계속 표시됩니다 >> 고객 지원에 문의하십시오 가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

---



4 단계

---



4.1단계

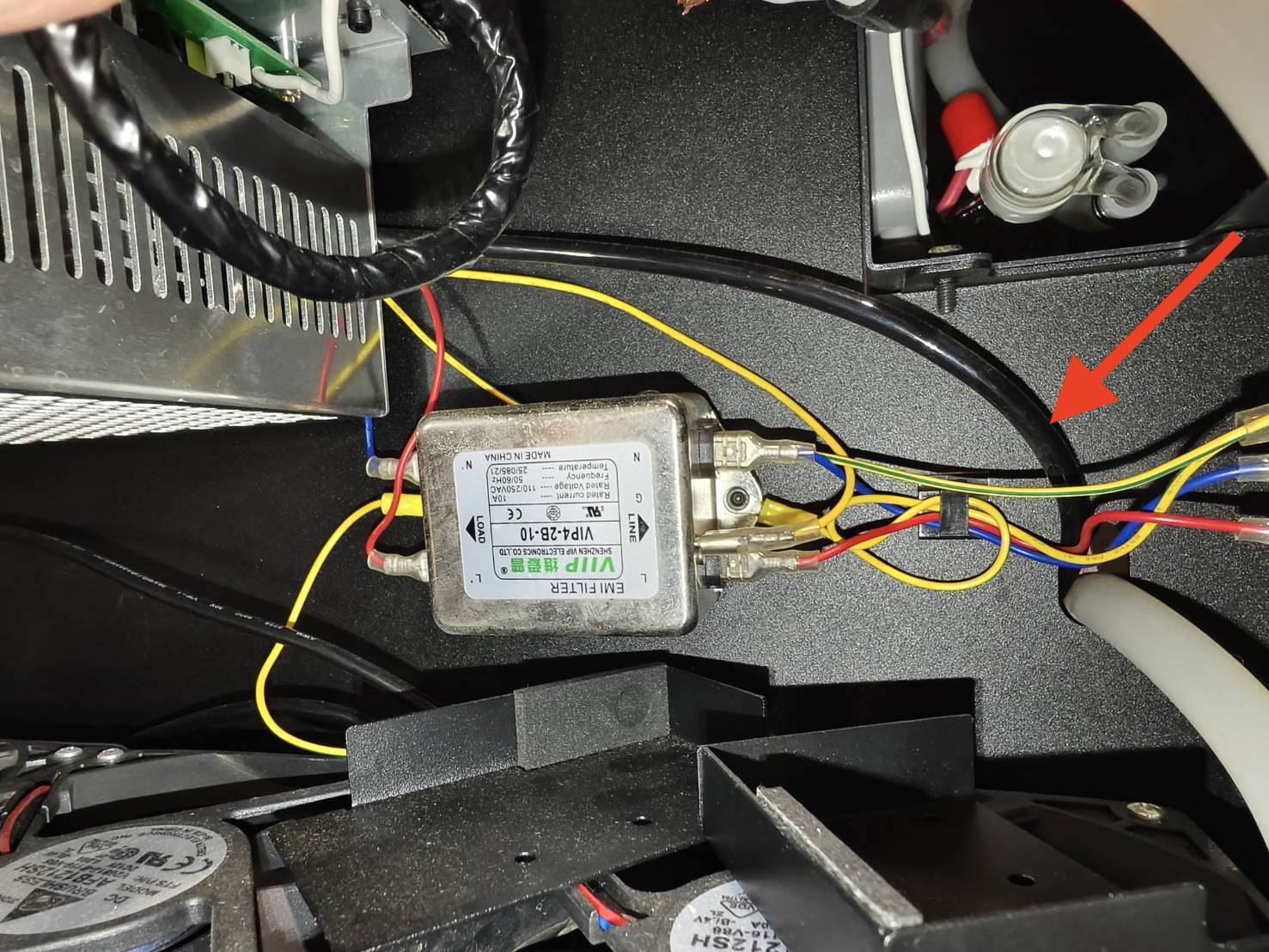

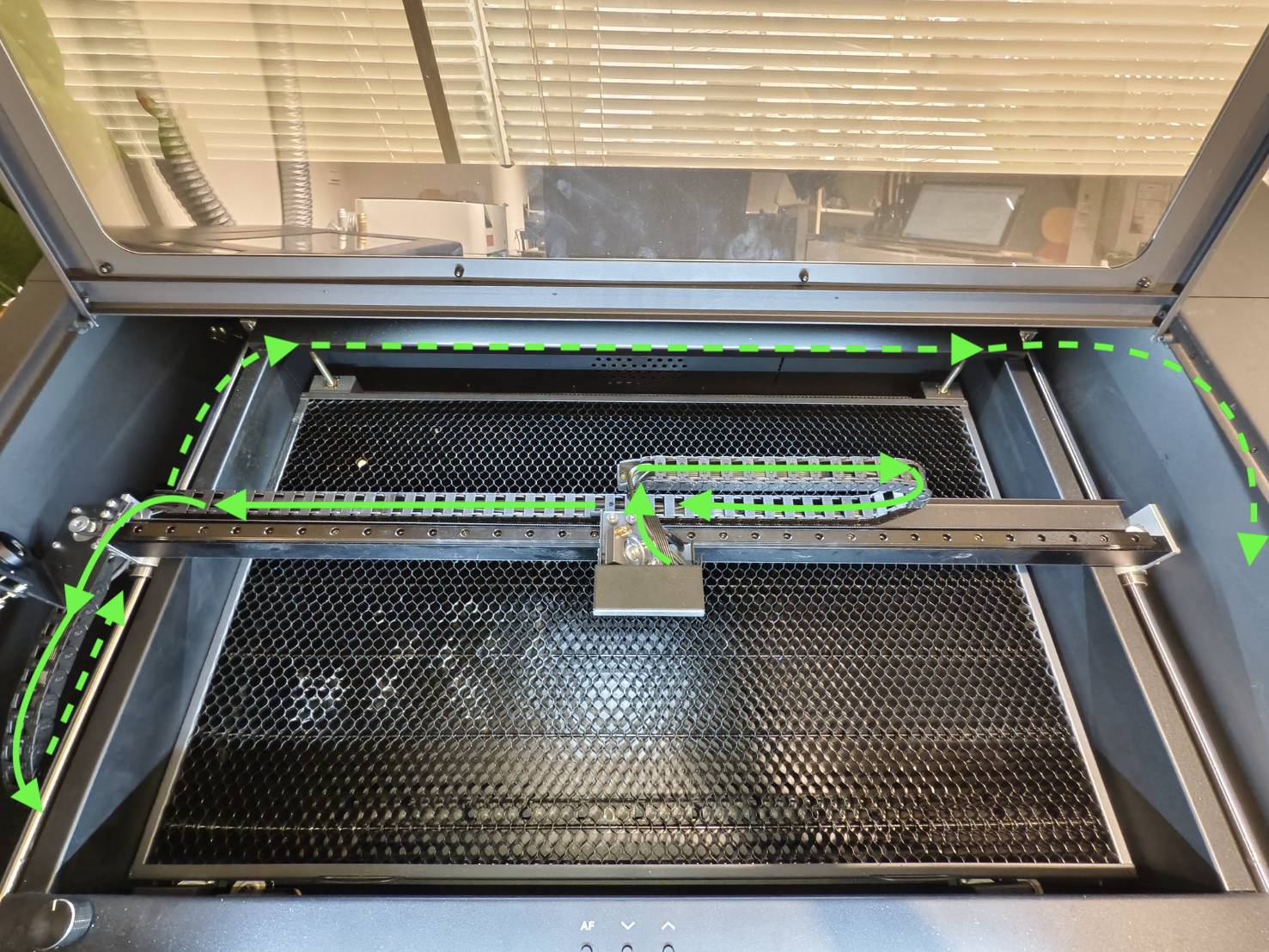

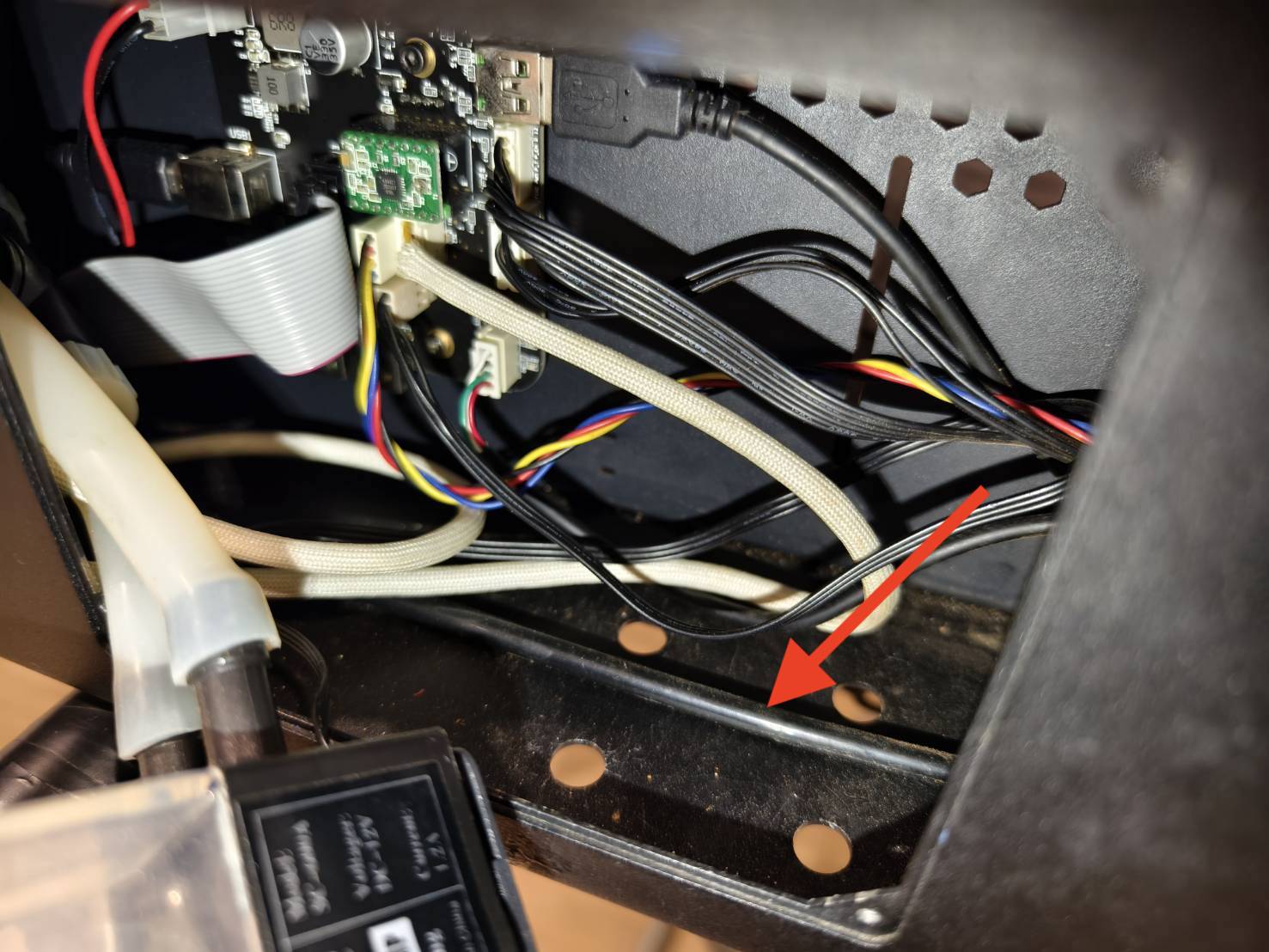

에어 호스의 구부러진 부분을 펴고 공기 흐름 값을 테스트하십시오.

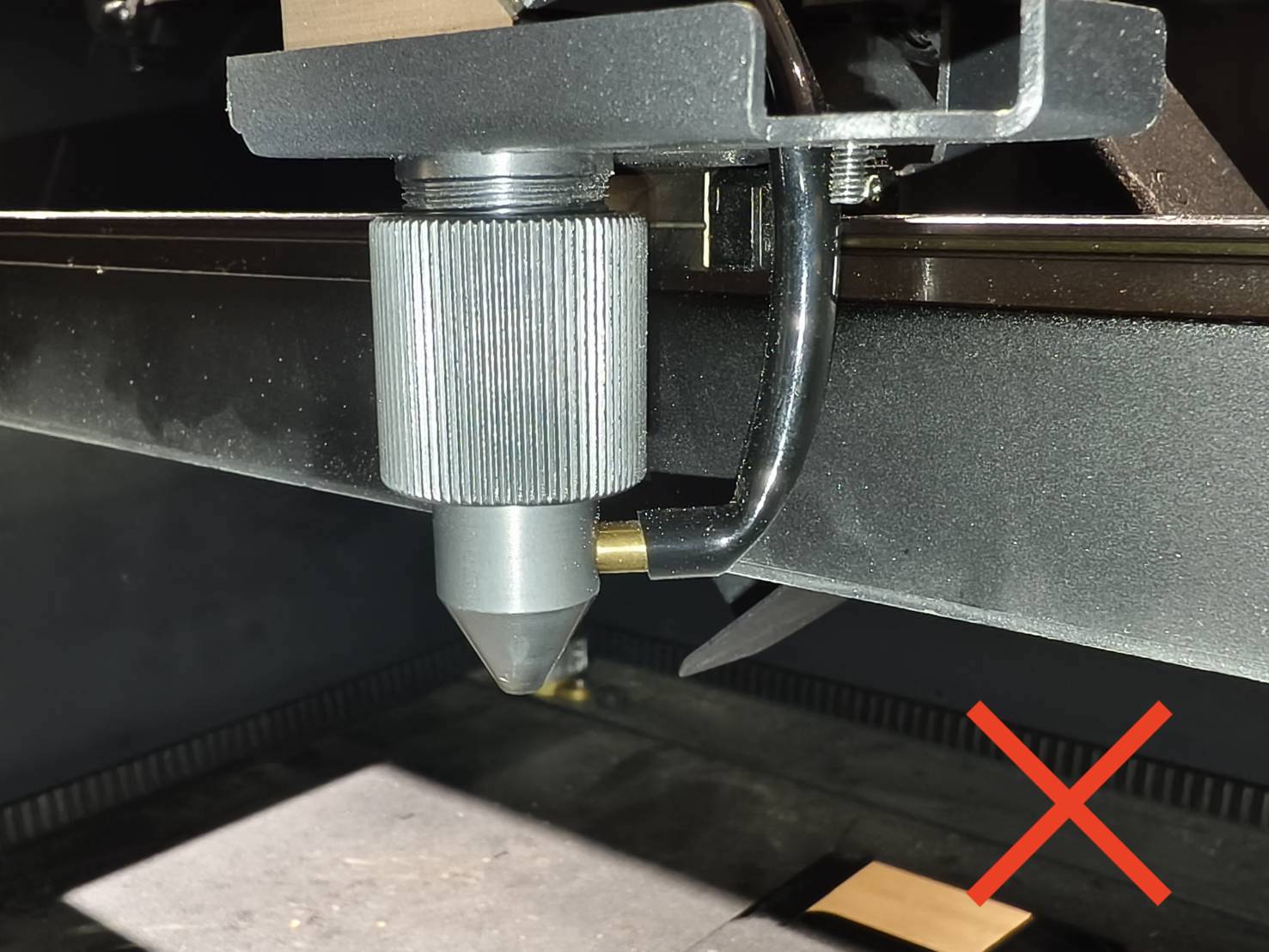

절단하지 마십시오. 여기서의 목적은 호스를 펴기 위해 힘을 가하는 것뿐입니다.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

에어 호스를 펼 수 없습니다 >> 고객 지원에 문의하십시오 가능한 원인: 에어 호스가 손상되어 교체해야 합니다.

값이 항상 정상 범위 내에 있습니다 >> 4.2단계

값이 항상 최소값보다 작습니다 >> 3 단계

값이 항상 최대 범위보다 큽니다 >> 고객 지원에 문의하십시오 가능한 원인: 에어 호스가 손상되어 교체해야 합니다.

값이 정상 범위와 최대값 사이에서 변경됩니다 >> 고객 지원에 문의하십시오 가능한 원인: 에어 호스가 손상되어 교체해야 합니다.

---



4.2단계

작업을 실행하고 오류가 표시되는지 확인하십시오.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

아니요, 오류가 표시되지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 에어 호스가 구부러졌지만 펴서 고칠 수 있습니다

예, 오류가 계속 표시됩니다 >> 4.3단계

---



4.3단계

SD 카드를 다시 플래시하고 작업을 실행하여 오류가 발생하는지 확인하십시오.

5-24 HEXA - SD 카드 다시 플래싱



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

아니요, 오류가 표시되지 않습니다 >> 문제가 해결되었습니다 가능한 원인: 시스템에 오류가 발생했습니다

예, 오류가 계속 표시됩니다 >> 고객 지원에 문의하십시오  가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

---



5단계

SD 카드를 다시 플래시하고 공기 흐름 값을 확인하십시오.

5-24 HEXA - SD 카드 다시 플래싱



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

값이 항상 정상 범위 내에 있습니다 >> 3.3 단계

값이 항상 최소값보다 작습니다 >> 3 단계

값이 항상 최대 범위보다 큽니다 >> 5.1단계

값이 정상 범위와 최대값 사이에서 변경됩니다 >> 5.1단계

---



5.1단계

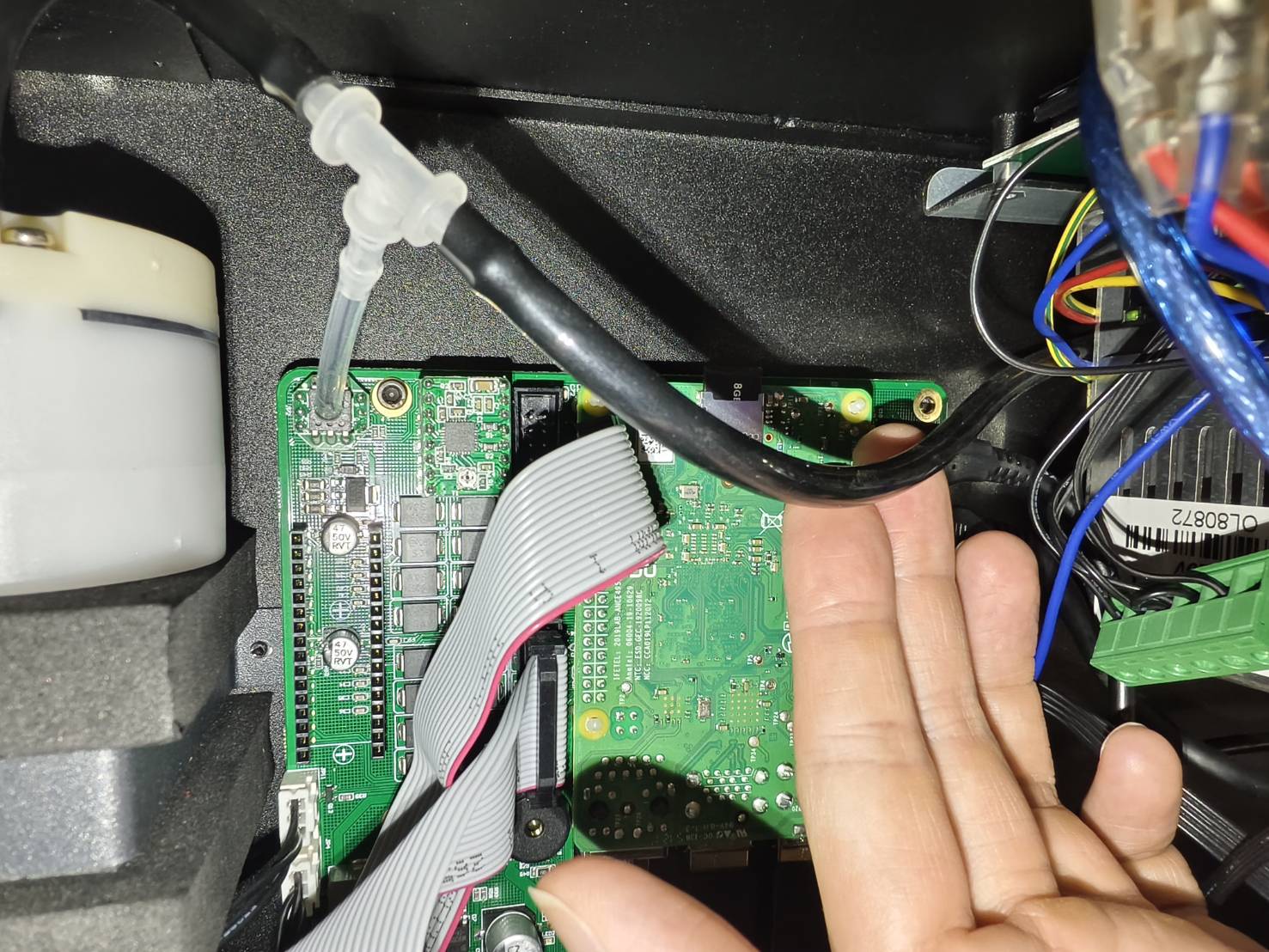

메인보드에서 3방향 투명 튜브를 뽑고 값이 감소하는지 확인하십시오.



테스트 결과와 다음에 취해야 할 조치를 결정합니다.

값이 감소하고 정상 범위 아래로 유지됩니다 >> 고객 지원에 문의하십시오  에어 펌프에 결함이 있어 교체가 필요합니다 에어 호스가 어딘가에서 구부러져 있어 보이지 않습니다 메인보드에 결함이 있어 교체해야 합니다 (가능성이 낮음) 3방향 투명 튜브에 결함이 있어 교체해야 합니다 (가능성이 낮음)

값이 감소하지 않습니다 >> 고객 지원에 문의하십시오   가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

값이 정상 범위와 비정상 범위 내에서 변경됩니다 >> 고객 지원에 문의하십시오  가능한 원인: 메인보드에 결함이 있어 교체가 필요합니다

---



고객 지원에 문의하십시오

• 아래 링크의 지침에 따라 현지 대리점 또는 FLUX 지원팀에 문제를 올바르게 보고하십시오. [고객 서비스에 문의]

*이 문서에서 기기의 문제를 보여주는 사진이나 동영상 등 수집된 정보는 대리점이나 FLUX 지원팀과 공유해야 합니다.

---
