설명:
Z축 문제의 원인은 복잡할 수 있습니다. 자동 초점 기능 실패, 플랫폼이 전혀 움직이지 않음, 플랫폼을 홈으로 이동하거나 상단에 도달할 수 없는 등 다양한 증상이 관련되어 있습니다. Z축 문제를 해결하려면 다음 단계를 참조하십시오.
가능한 원인
|
단계 A1
기기를 공장 초기화하고 문제가 해결되는지 확인합니다.
링크 참조, 5-30 공장 초기화.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
단계 A2
허니콤과 브래킷을 제거합니다.

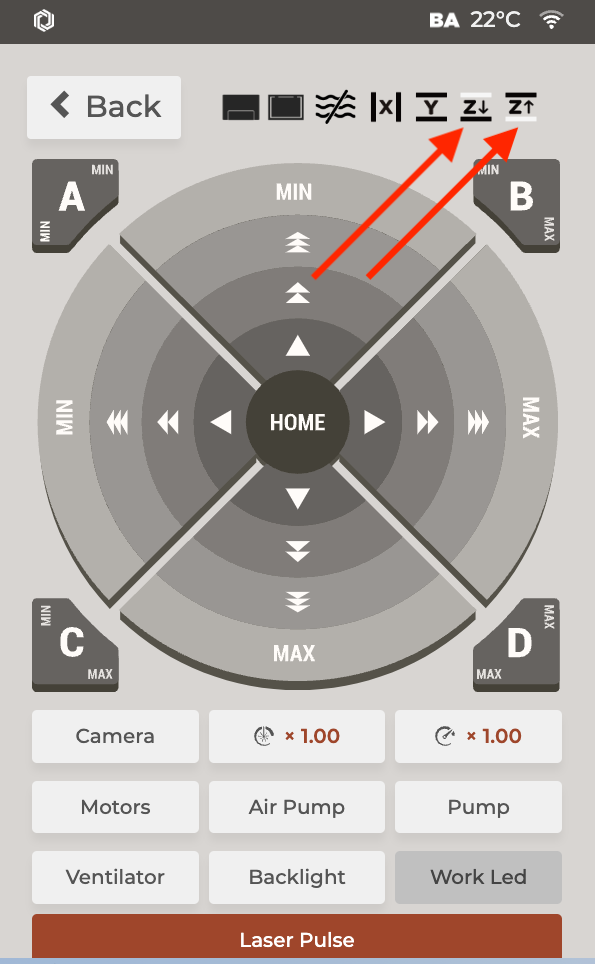

패널의 "유지 관리"로 이동하여 Z축 리미트 스위치를 모두 눌러 아이콘 변경을 확인합니다.
패널에서 상단과 하단 Z축 리미트 아이콘이 정상적으로 작동합니까?
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
A3 단계
Z축 리미트 스위치의 케이블을 뽑고 아이콘을 직접 확인하세요.
(일반적으로 케이블을 뽑으면 아이콘이 모두 닫혀 있어야 합니다.)
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
A3.1 단계
메인보드에서 Z축 리미트 스위치용 플랫 케이블을 뽑고 패널의 아이콘을 확인하세요. 아이콘이 모두 닫혀 있나요?
- 기기의 전원을 끄세요.

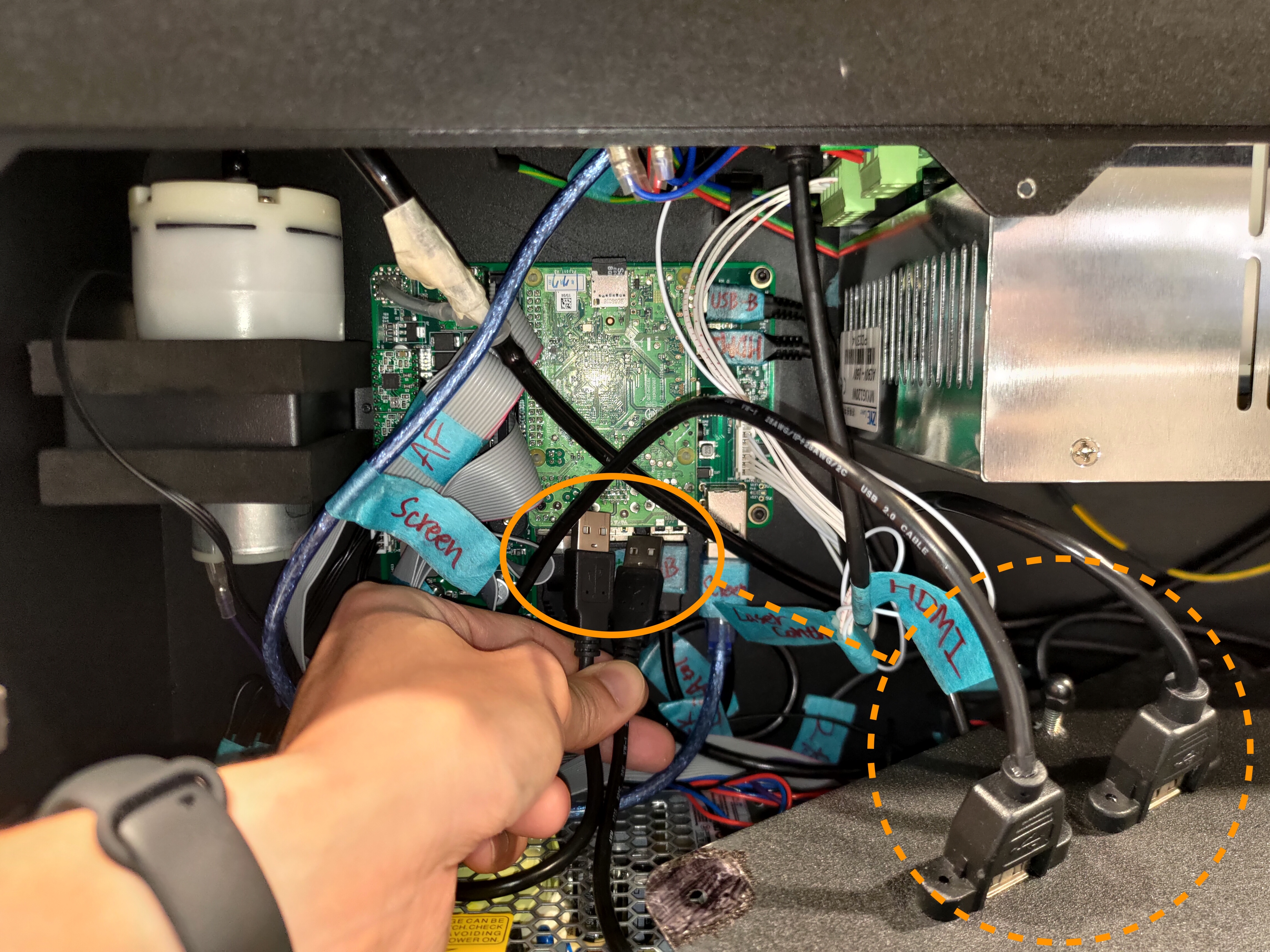

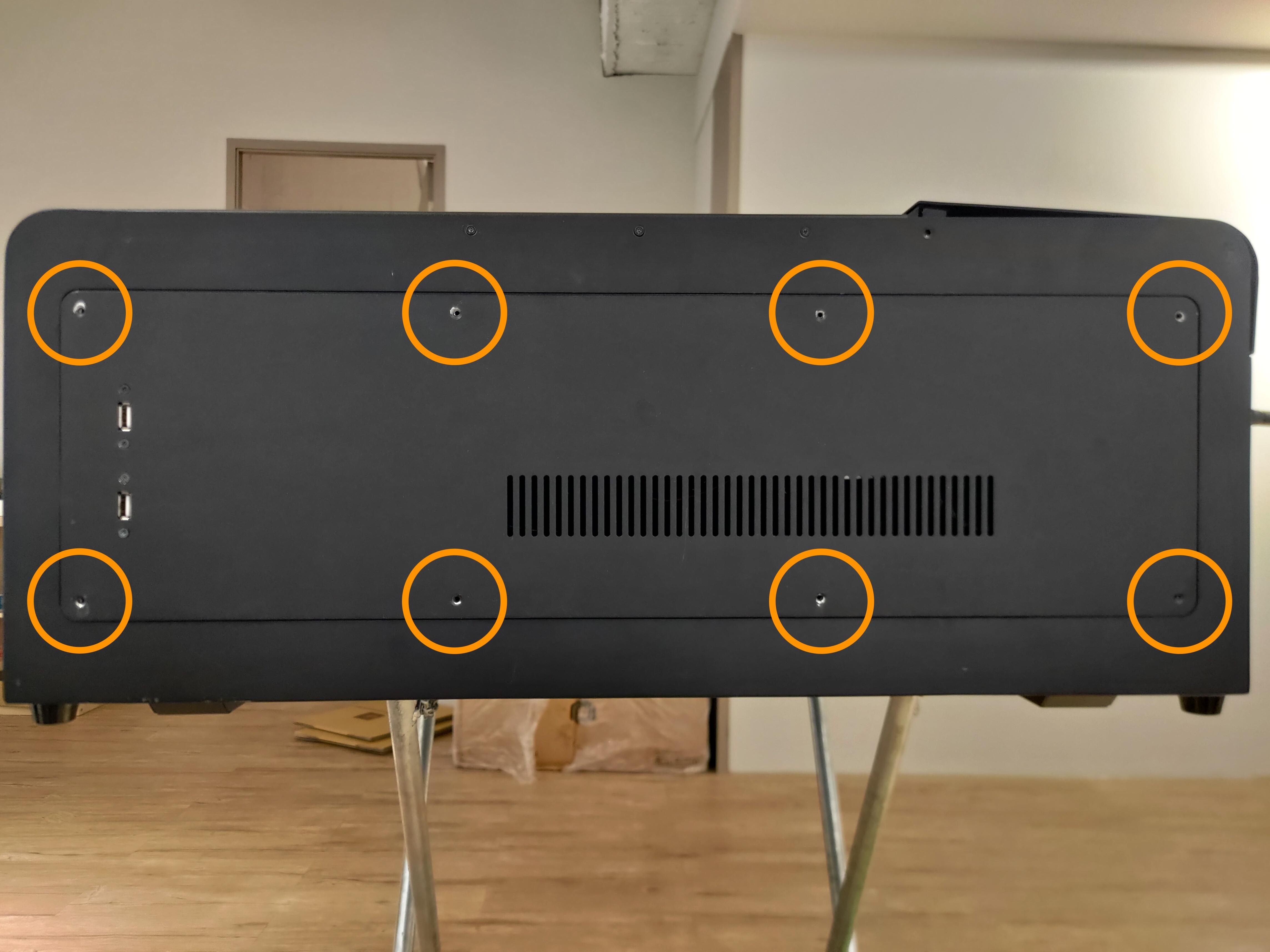

이 T8 나사를 풀고 사이드 커버를 제거한 다음 두 개의 USB 연장 케이블을 뽑으세요.

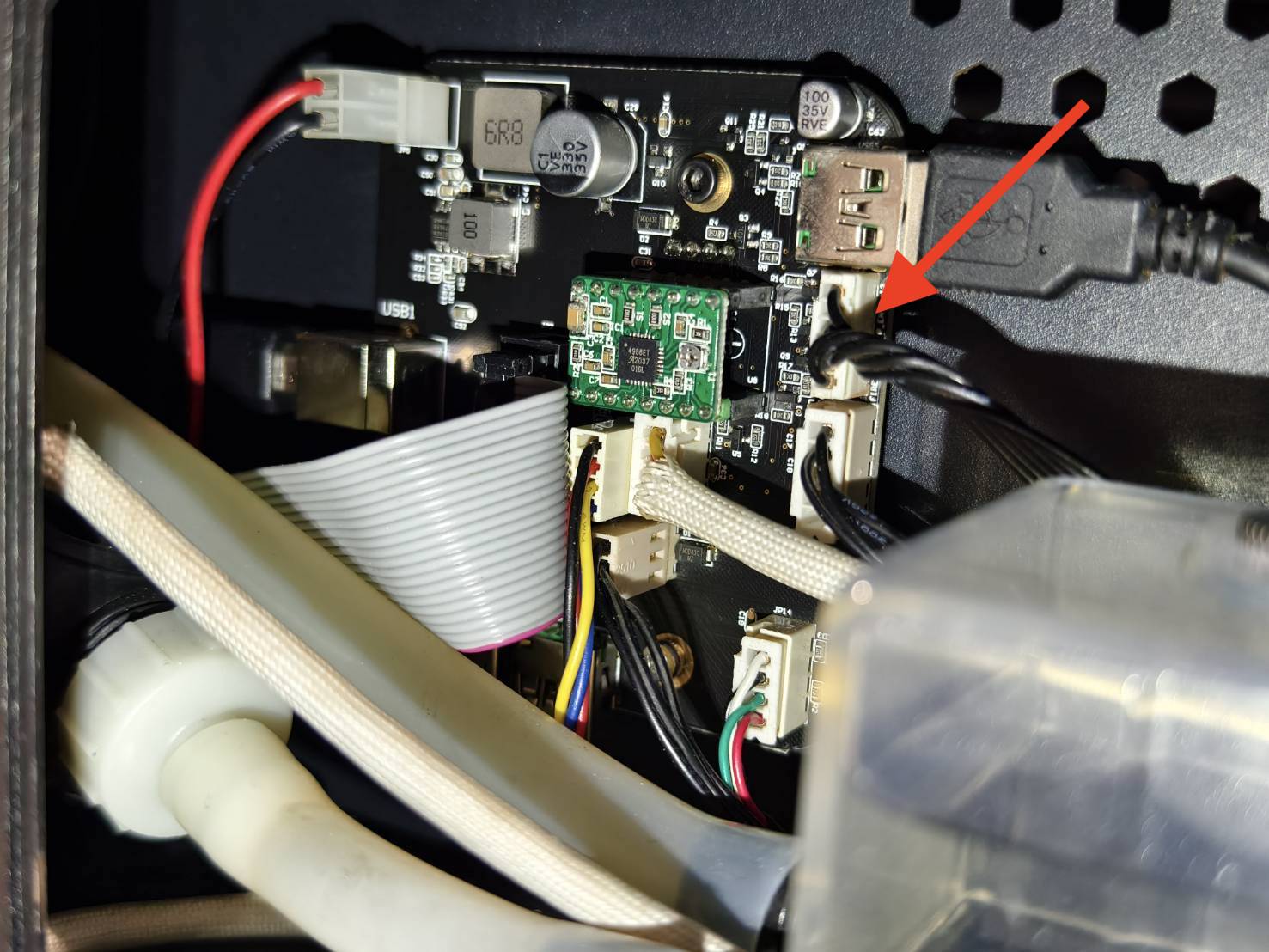

(PCB 보드가 사진과 다른 경우 다이어그램 을 참조하세요.)
- Z축 리미트 스위치용 플랫 케이블을 뽑으세요.
(PCB 보드가 사진과 다른 경우 다이어그램 을 참조하세요.)
- 기기의 전원을 켜고 아이콘을 확인하세요. 아이콘이 모두 닫혀 있나요?
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
A4 단계
Z축 리미트 스위치의 케이블을 다시 연결하세요.
패널의 "유지 관리"로 이동하여 Z축 리미트 스위치를 모두 눌러 아이콘 변경을 확인합니다.
패널에서 상단과 하단 Z축 리미트 아이콘이 정상적으로 작동합니까?
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
A5 단계
멀티미터를 사용하여 Z축 상단 및 하단 리미트 스위치가 정상적으로 작동하는지 확인하세요.
(멀티미터를 사용할 수 없는 경우 이 단계를 건너뛰고 바로 고객 지원에 문의하세요 )
5-30 HEXA - 멀티미터를 사용한 X, Y, Z축 리미트 스위치 테스트
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
B1 단계

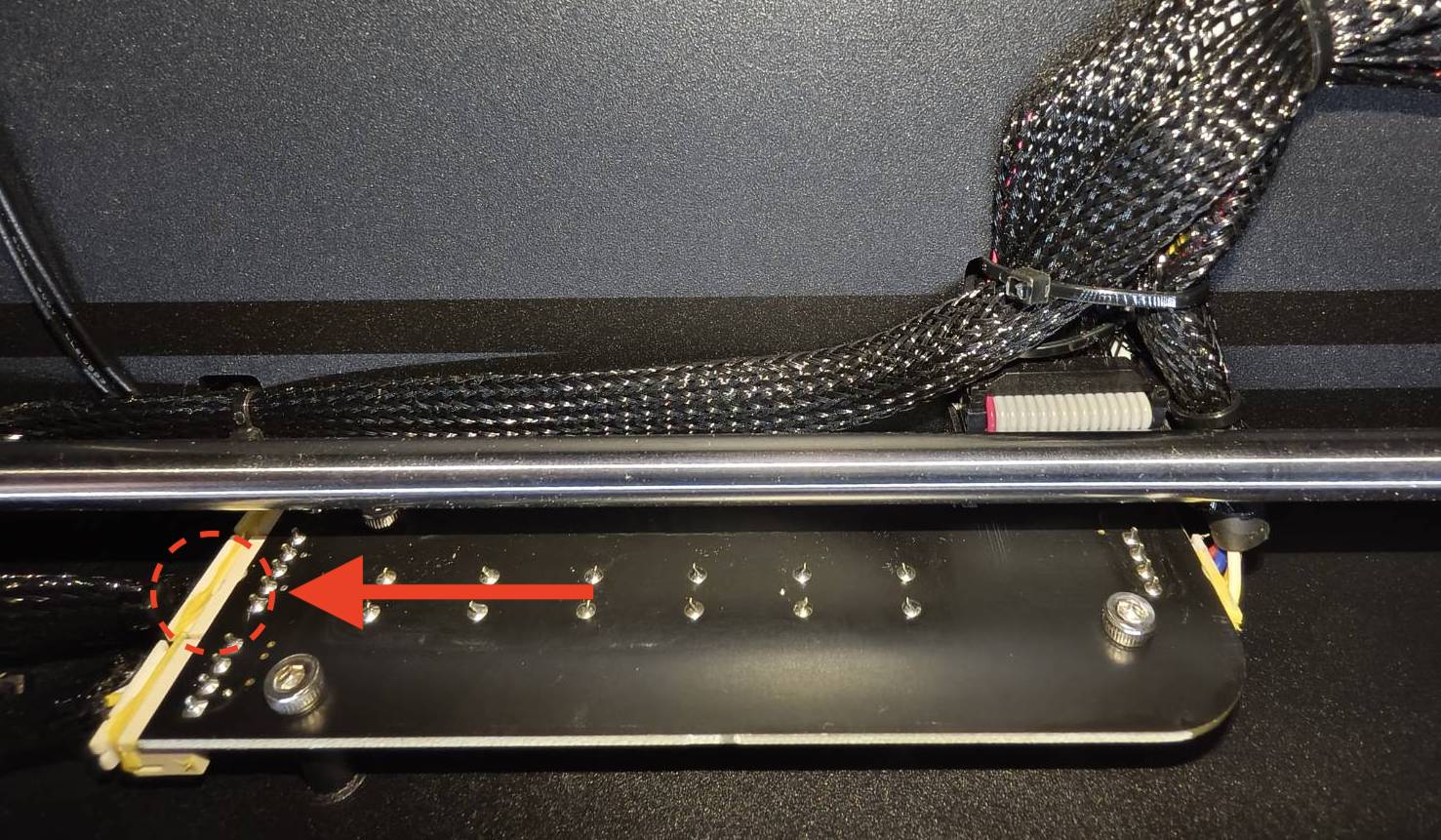

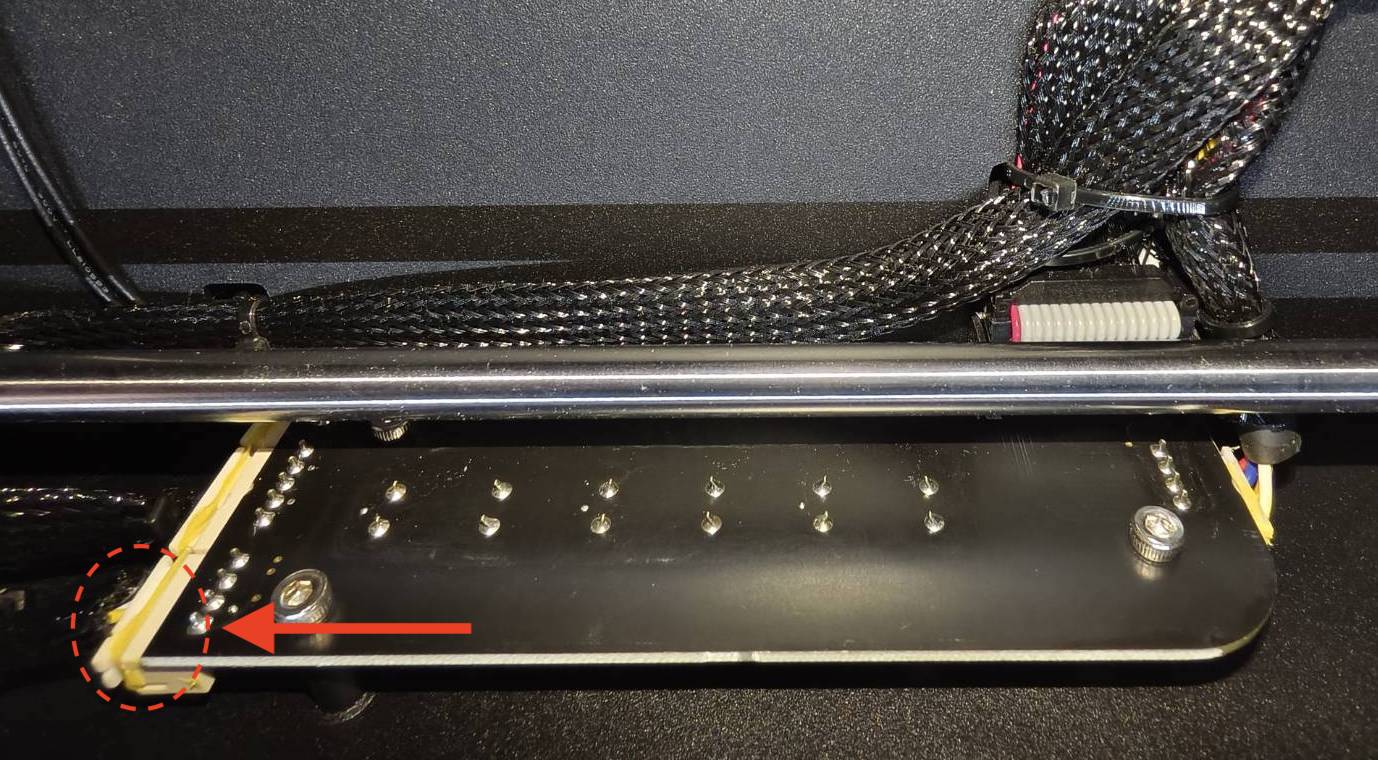

플랫폼에 의해 상단과 하단의 Z축 리미트 스위치가 모두 작동하는지 확인하십시오.
Z축 리미트 스위치가 작동하는지 확인하려면 베드를 상단으로 내렸다가 올리십시오.
| 양호한 예 - 작동됨 |
| 불량 예 - 작동되지 않음 |
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
|
|
단계 B2
4개의 리드 스크류에 윤활유를 바르고 플랫폼을 이동할 수 있는지 확인하십시오.
해당 문서를 참조하십시오. 4-3 윤활 처리
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
단계 B2.1

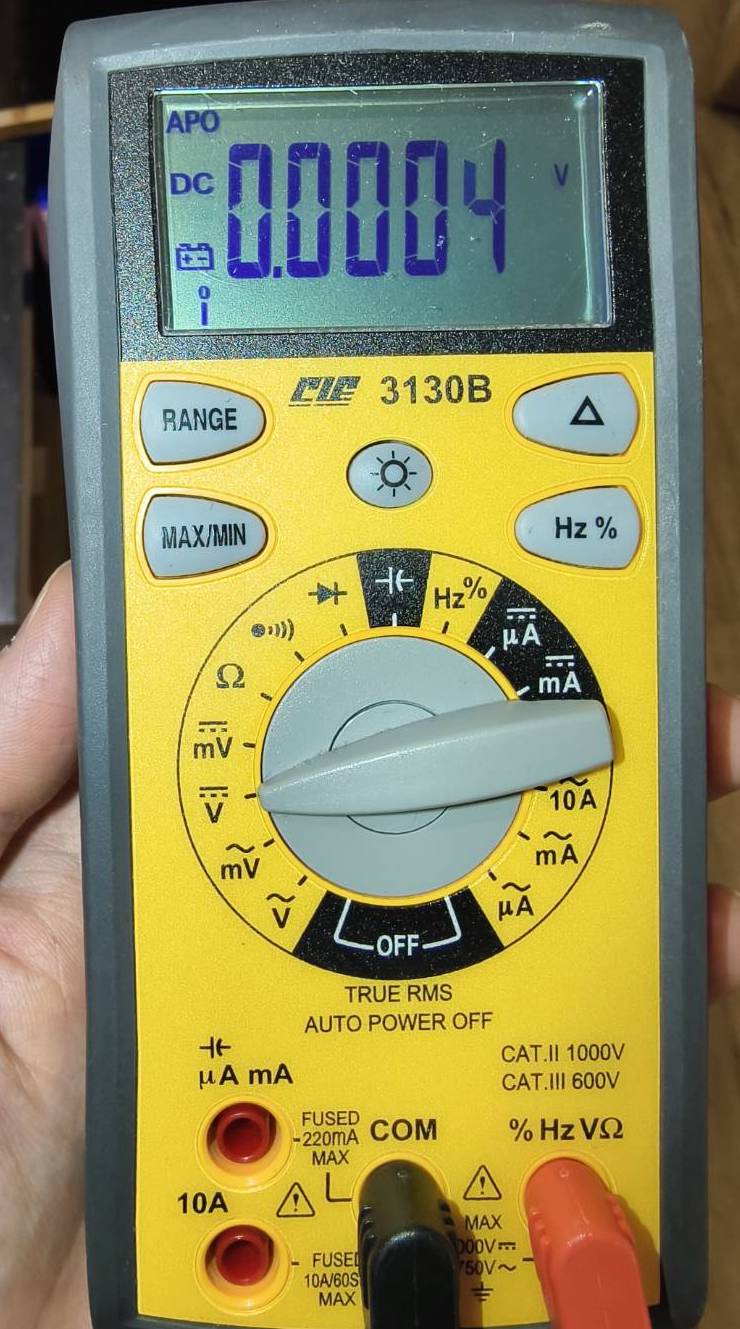

멀티미터를 사용하여 메인보드의 전압을 측정하십시오. 전압은 약 28V여야 합니다.
(멀티미터를 사용할 수 없는 경우 이 단계를 건너뛰고 다음으로 이동하십시오 단계 B3.)
- 기기의 전원을 끄세요.
이 T8 나사를 풀고 사이드 커버를 제거한 다음 두 개의 USB 연장 케이블을 뽑으세요.

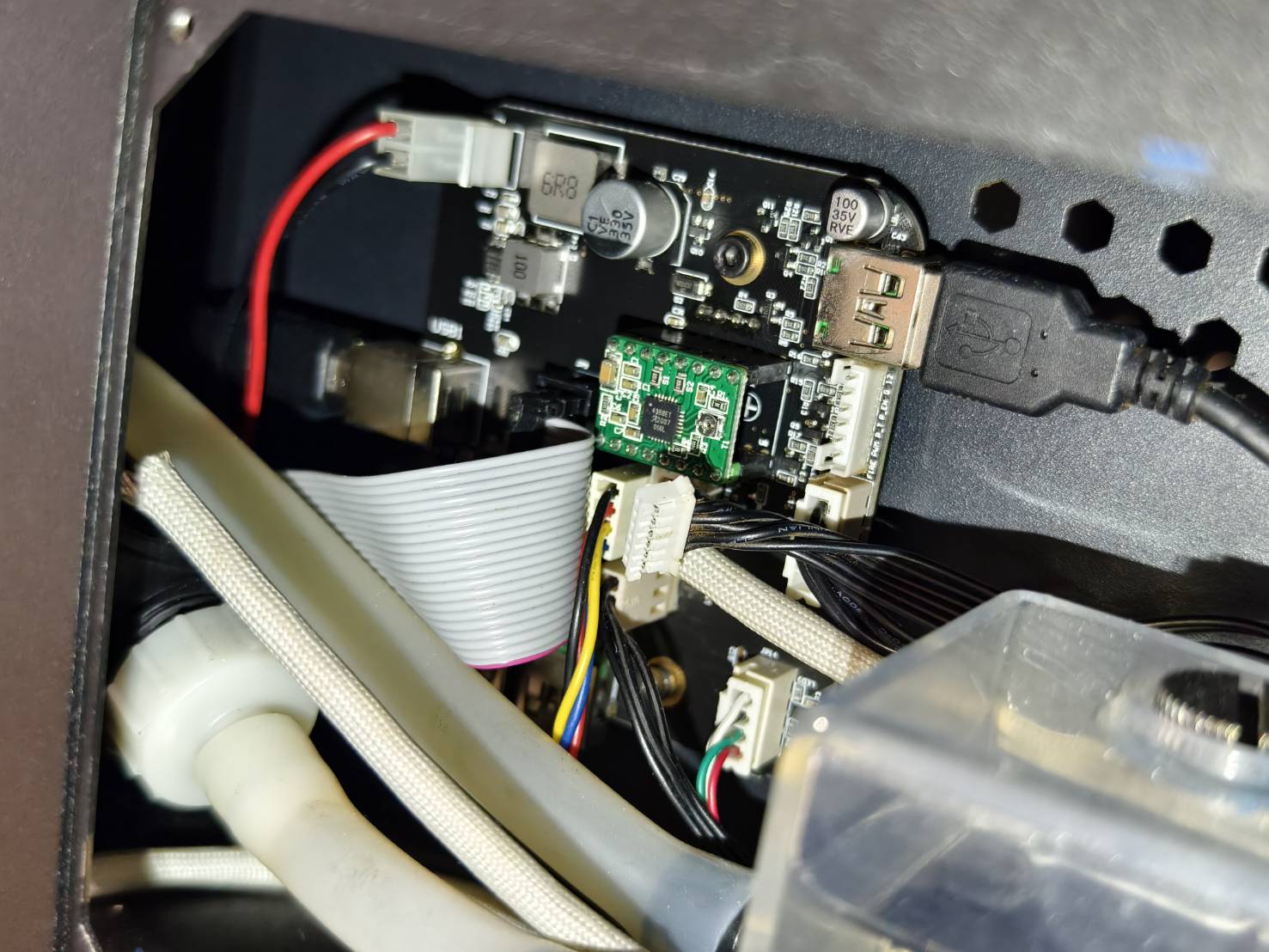

(PCB 보드가 사진과 다른 경우 다이어그램 을 참조하세요.)

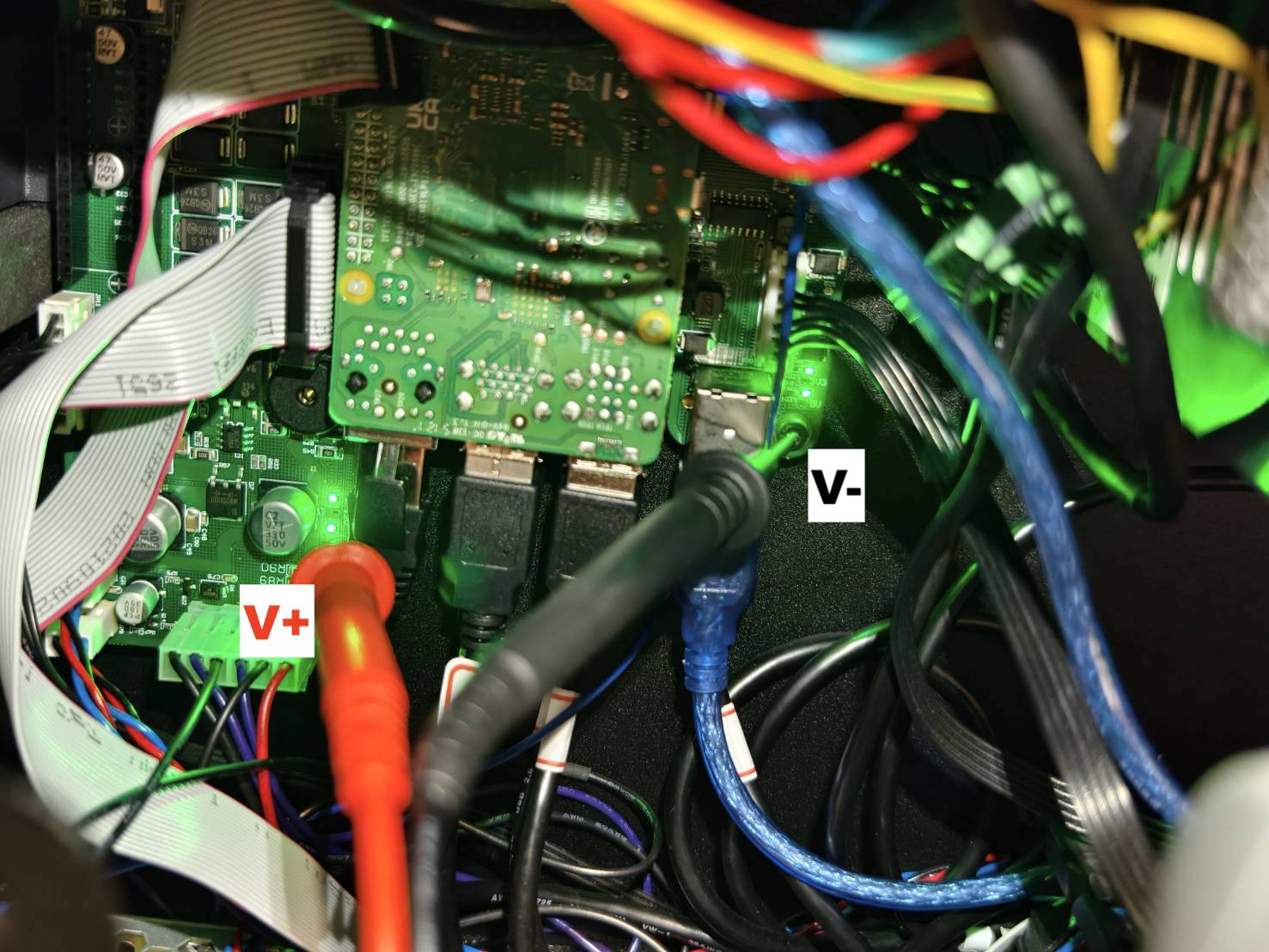

- 멀티미터를 DC 측정 모드로 전환하십시오.

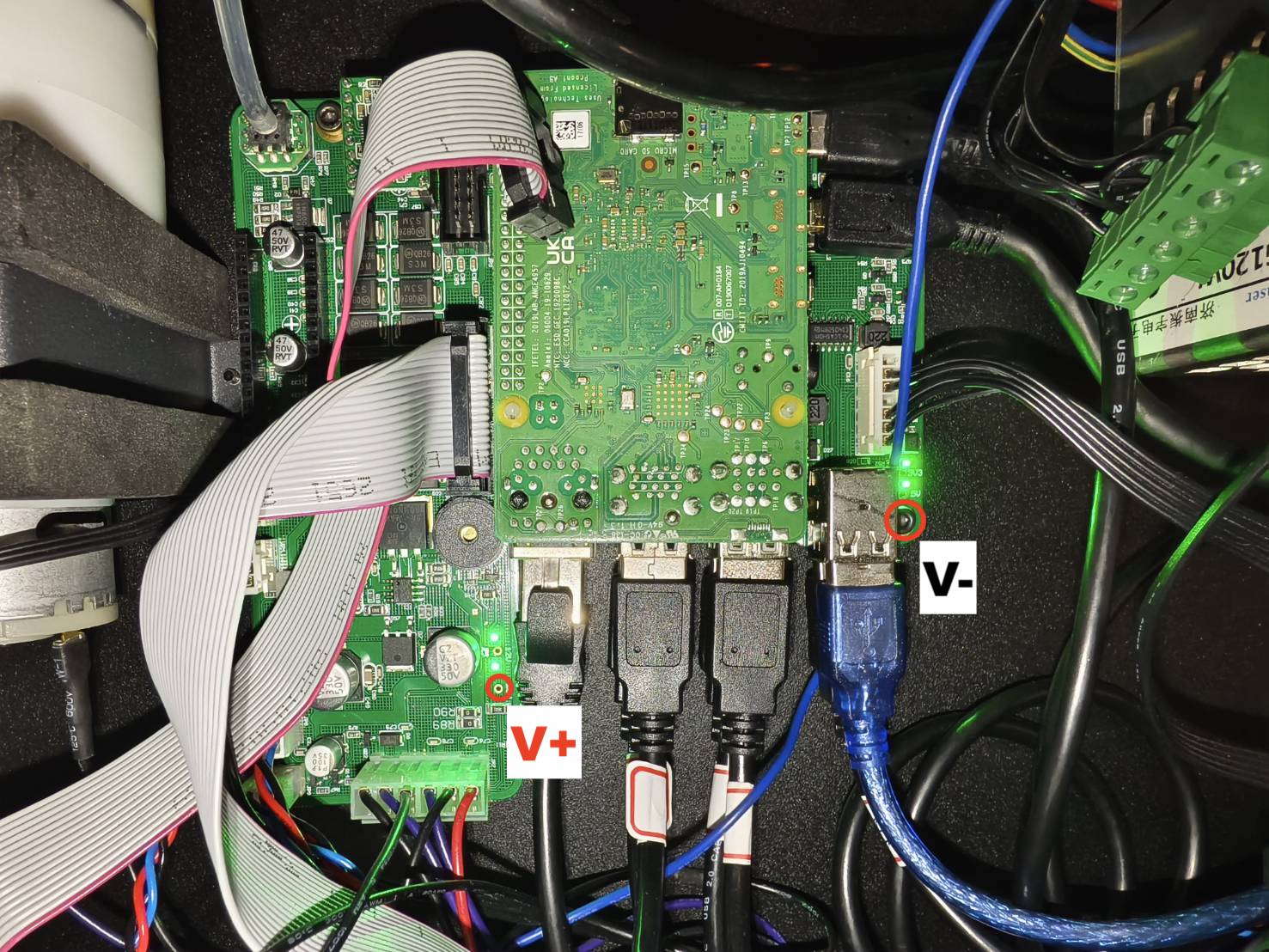

- 측정 지점을 찾으세요.

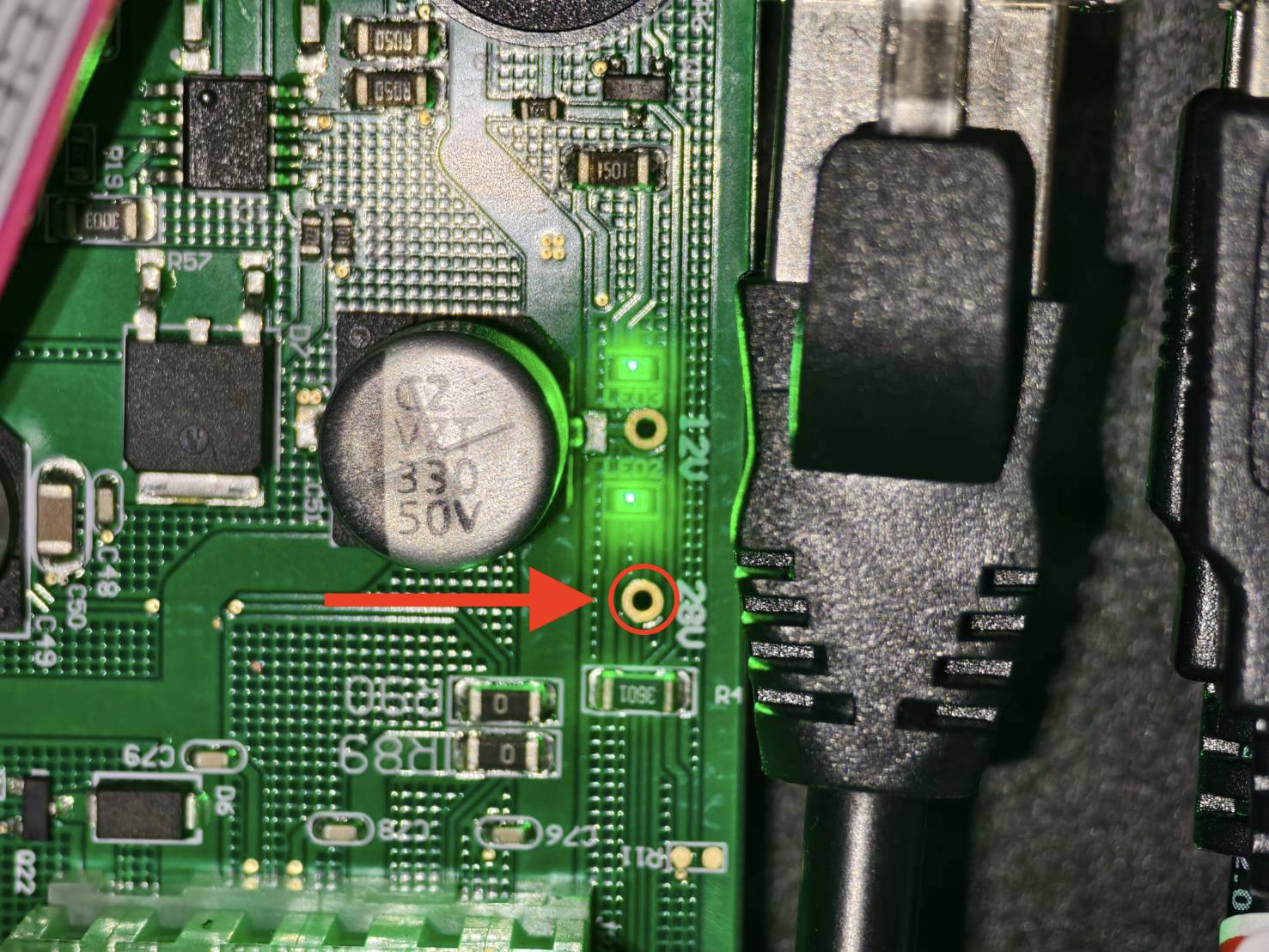

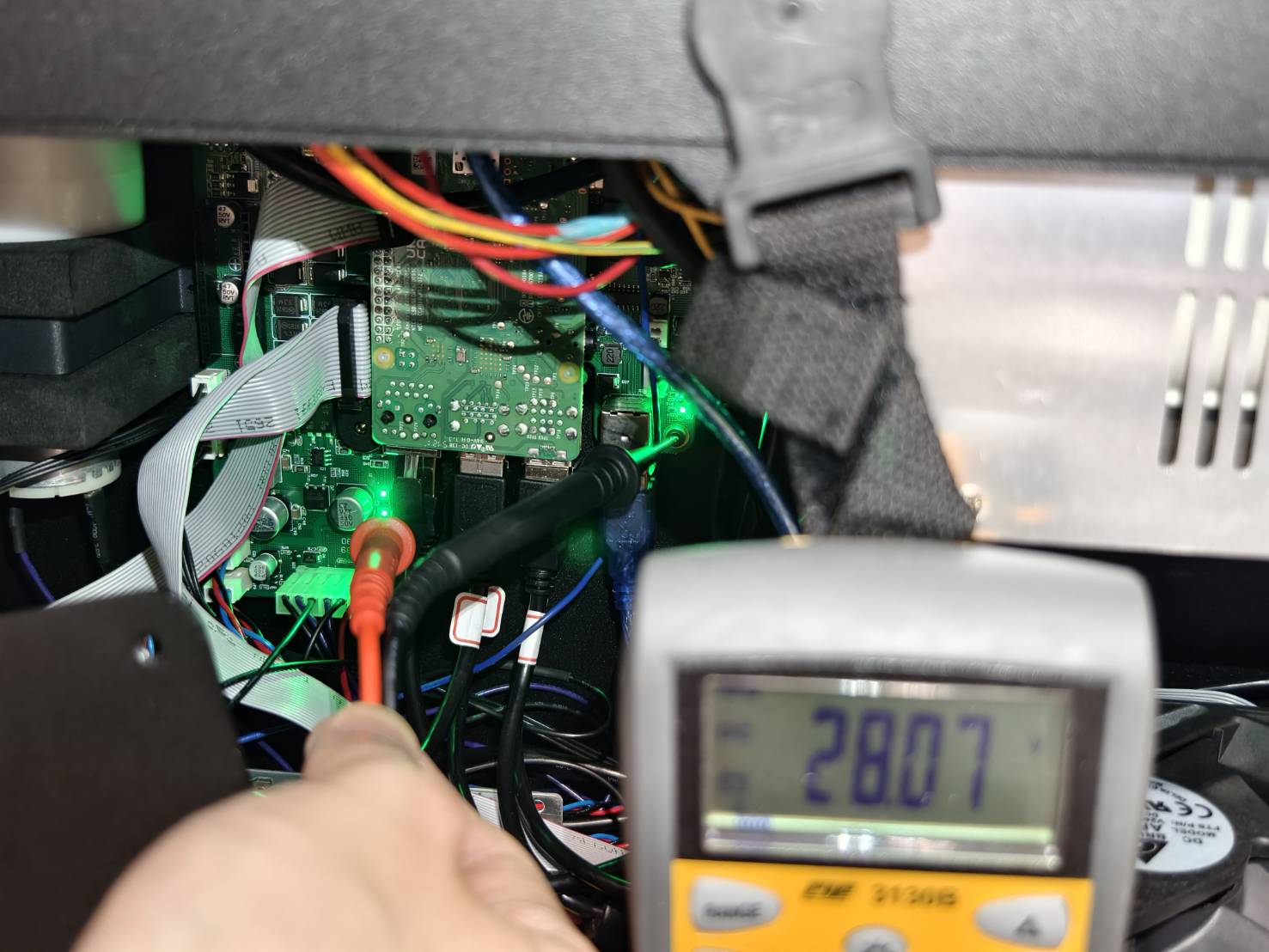

V+ 프로브는 좌측 하단의 녹색 부분 근처에 있는 작은 청동색 구멍에 접촉합니다.
V- 프로브는 우측 하단의 검은색 육각 나사에 접촉합니다.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
단계 B3
다음 케이블을 분리했다가 다시 연결하세요. 그 후, 플랫폼을 내렸다가 올려보세요.
- 메인보드의 플랫 리본 케이블입니다.
(PCB 보드가 사진과 다른 경우 다이어그램 을 참조하세요.)
- AF 버튼 보드의 Z축 모터 케이블입니다.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
|
단계 C1
기기를 껐다가 켜서 프로브가 끼었는지 확인하세요.
기기를 다시 시작하면, 자동 초점 프로브가 두 번 자동으로 튀어나와야 합니다.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
|
단계 C1.1

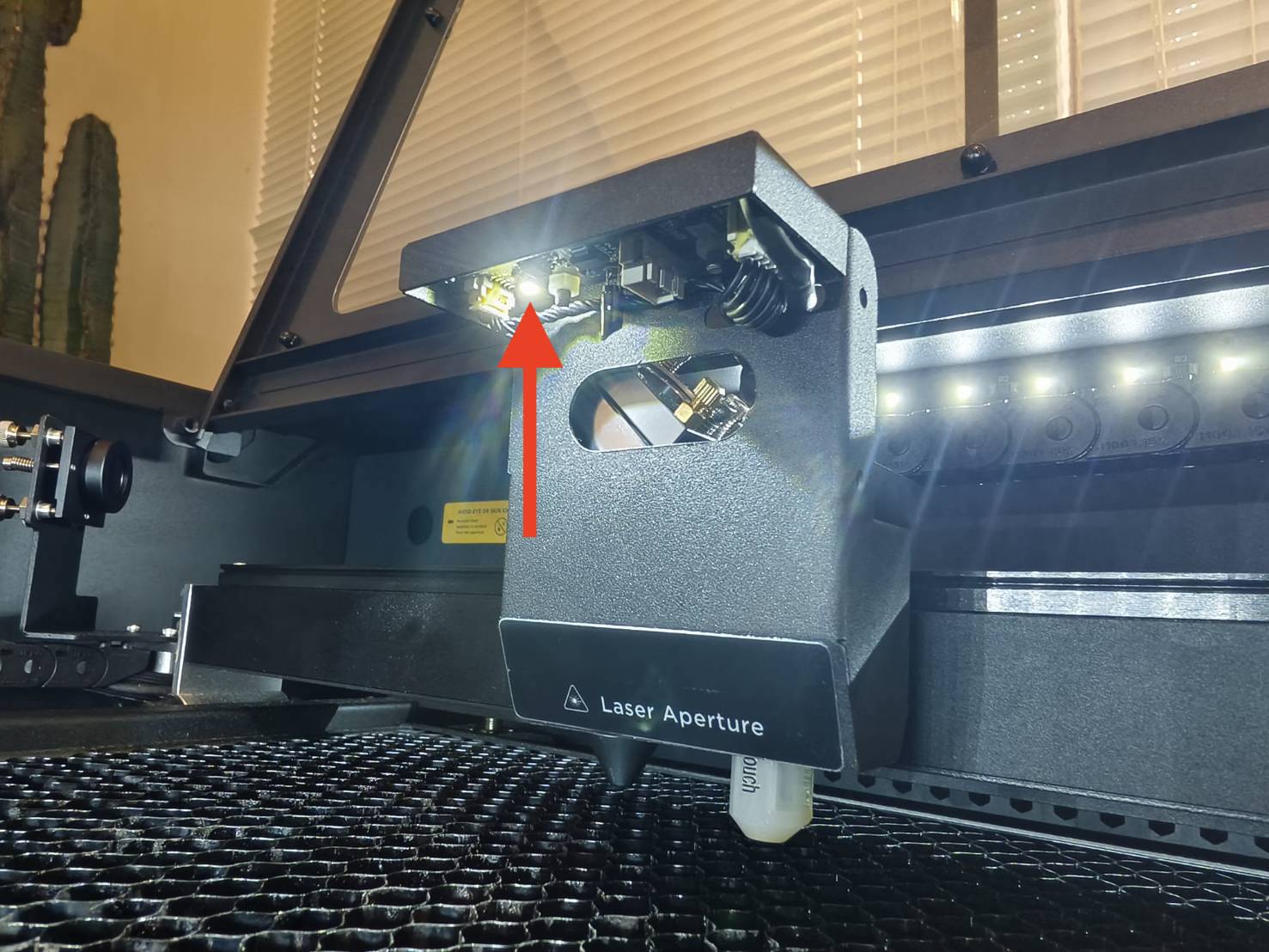

기기가 켜져 있을 때 카메라 LED 조명이 켜져 있는지 확인하세요.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
단계 C1.2
다음 케이블을 다시 연결하십시오. 그 후, 기기 전원을 켤 때 프로브가 올라오는지 확인하십시오.

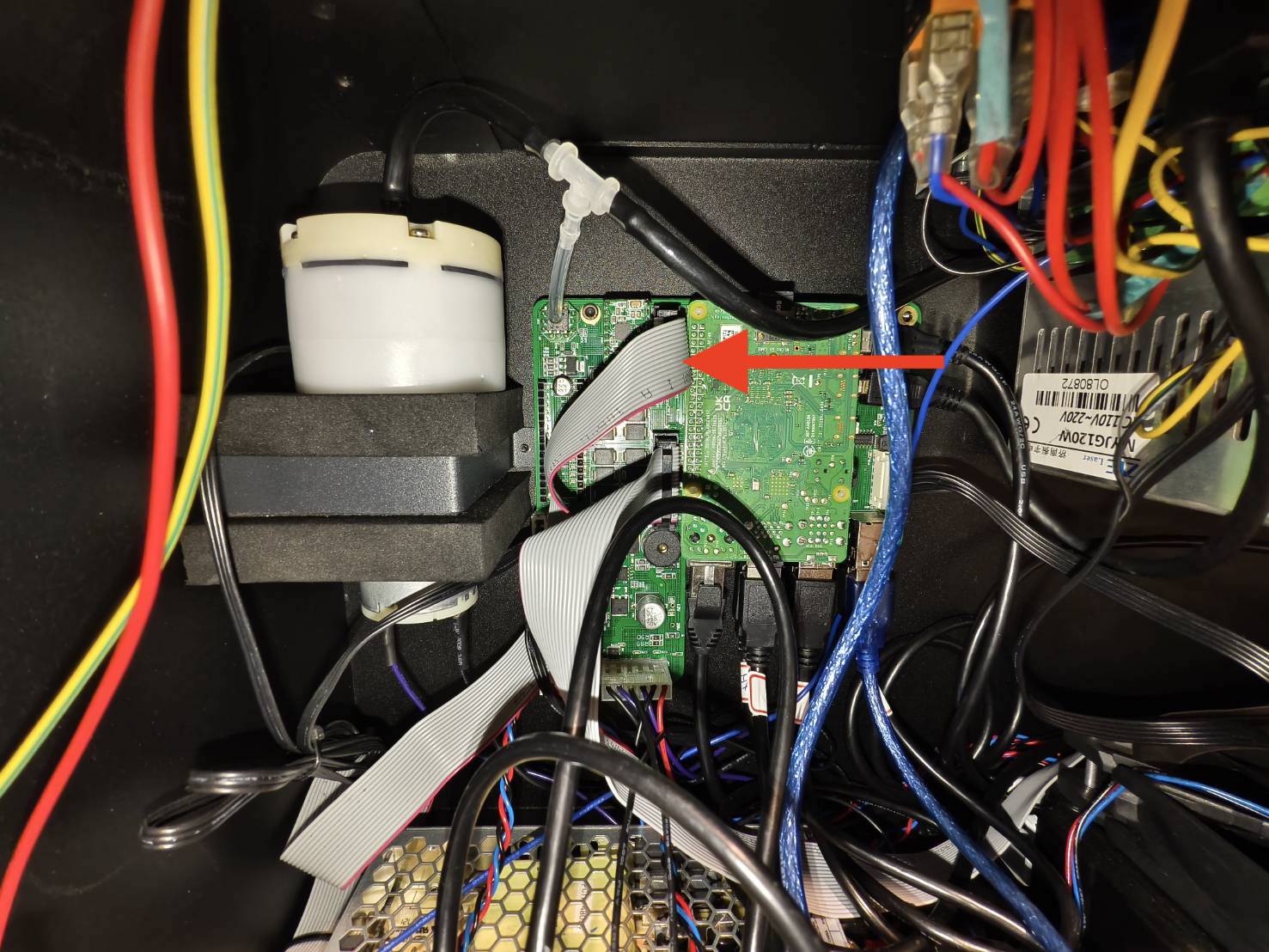

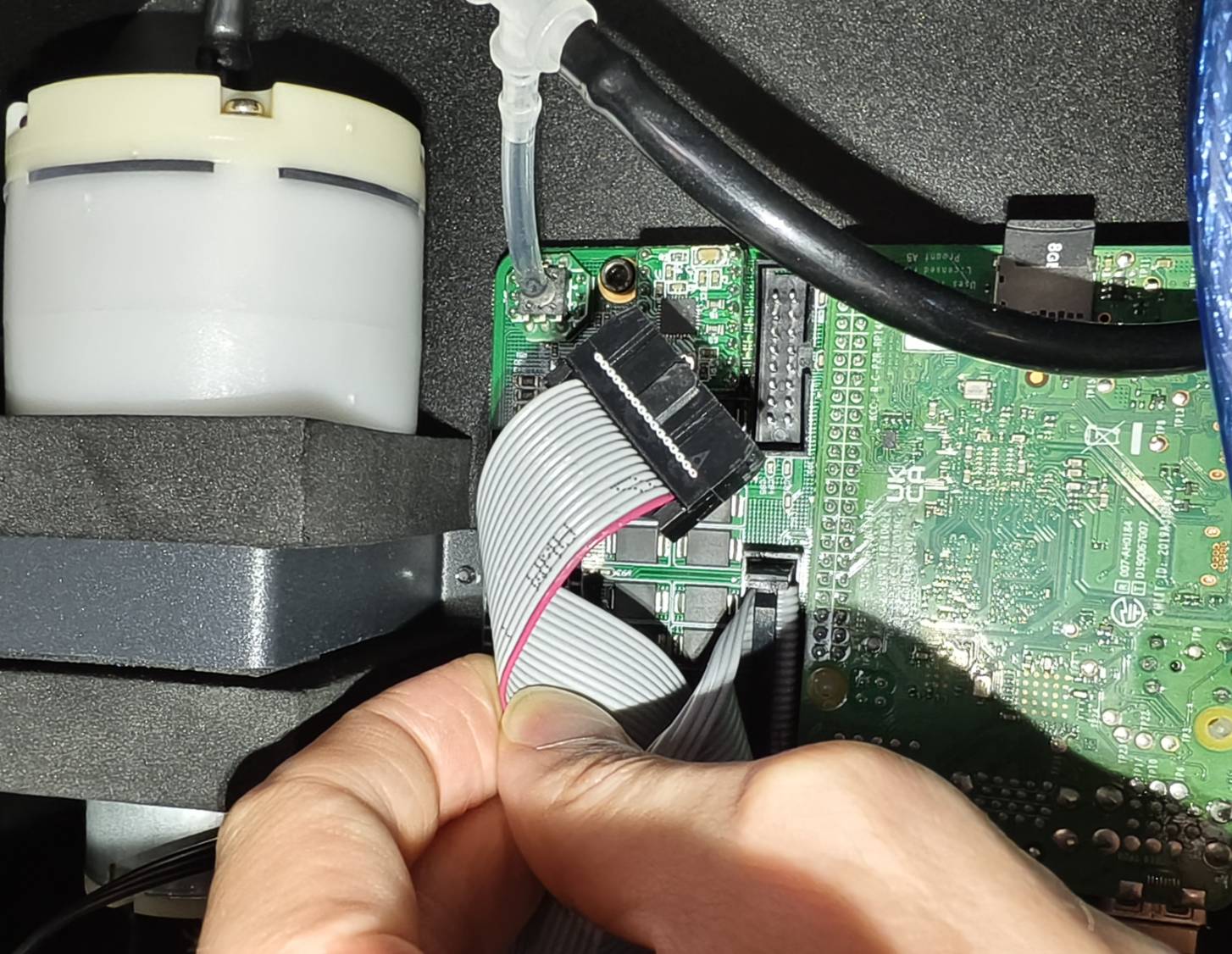

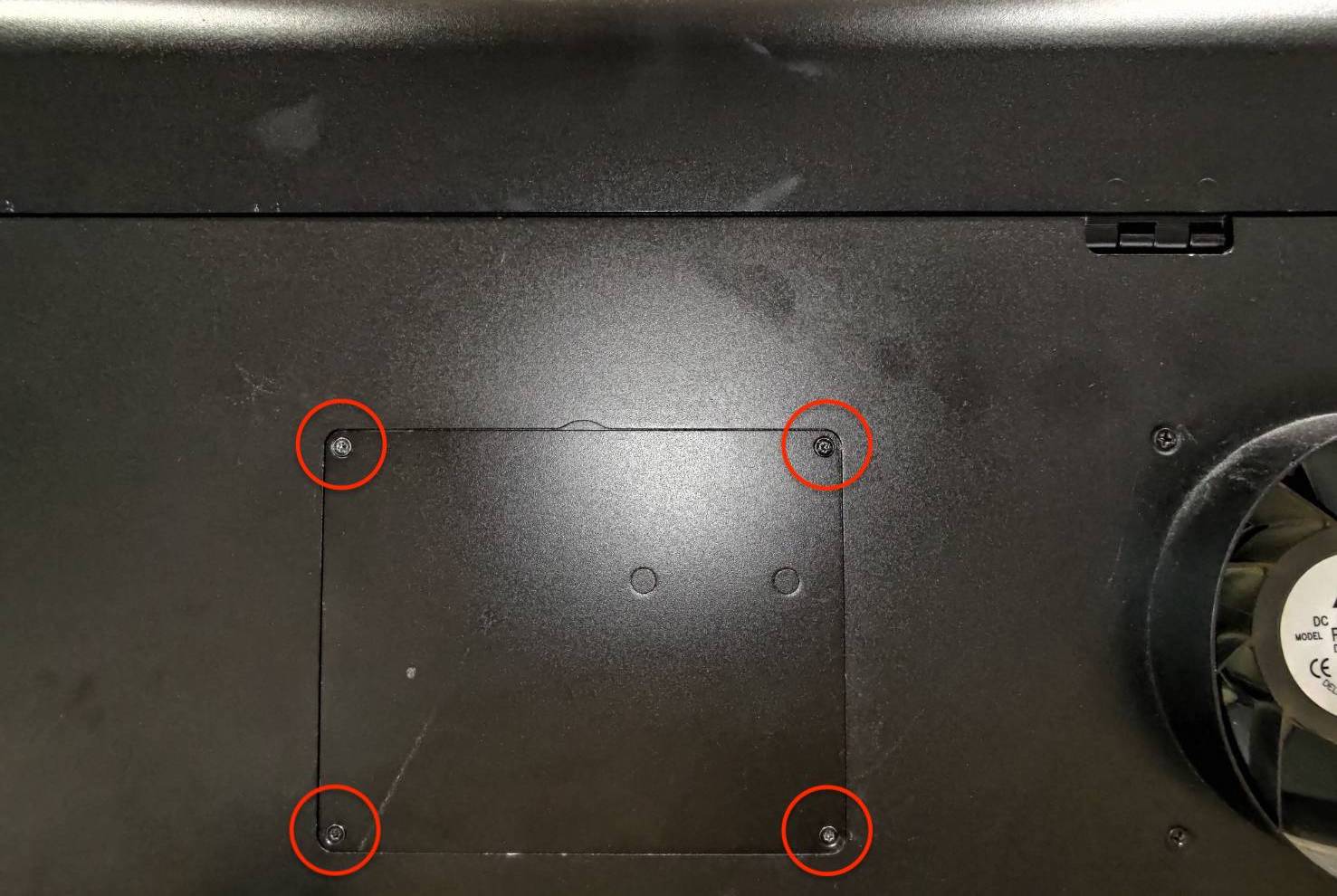

- 플로터 보드의 6핀 케이블. (T8 드라이버로 뒷면 커버를 제거해야 합니다.)(참조: 다이어그램 을 참조하세요.)

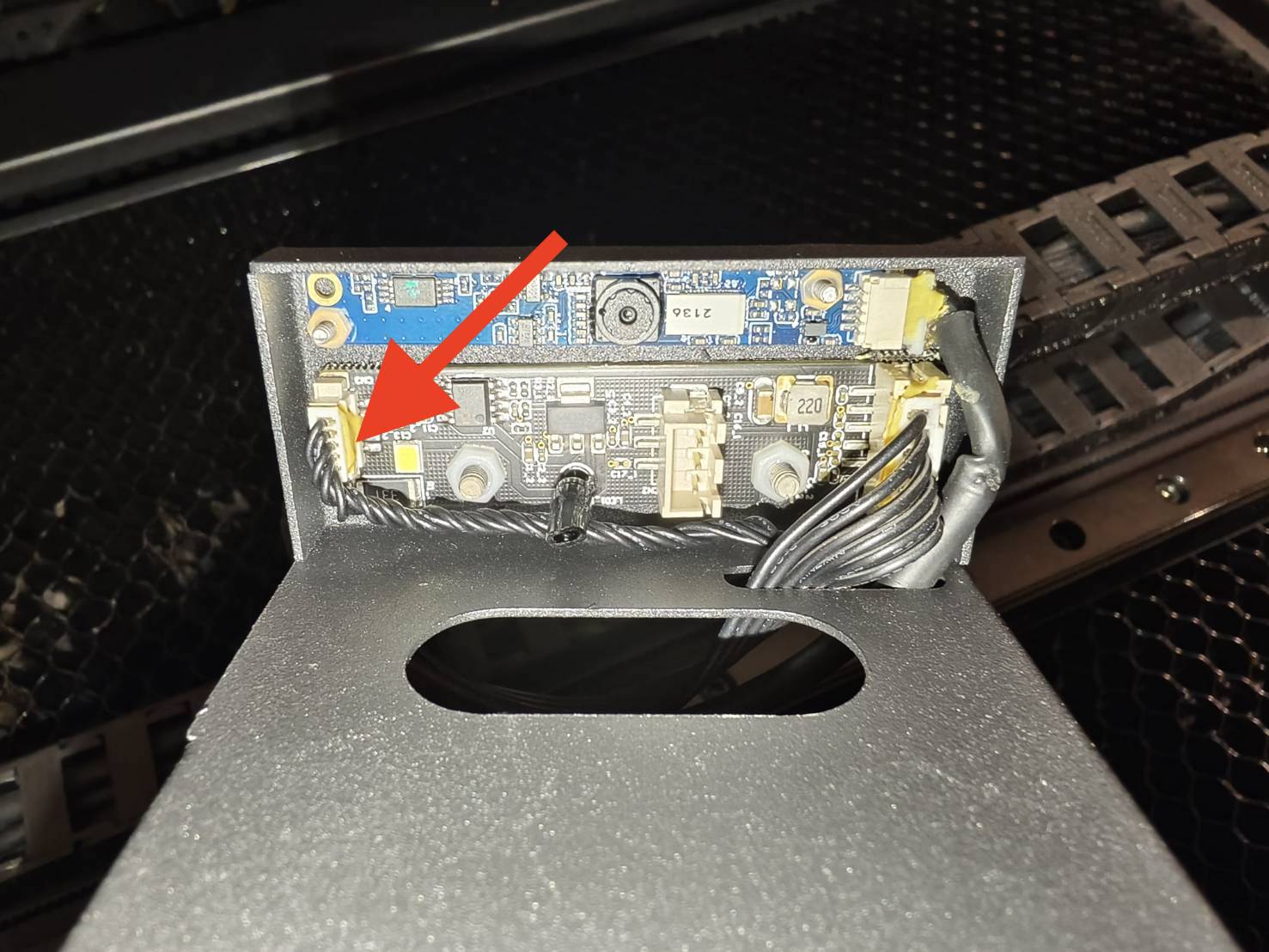

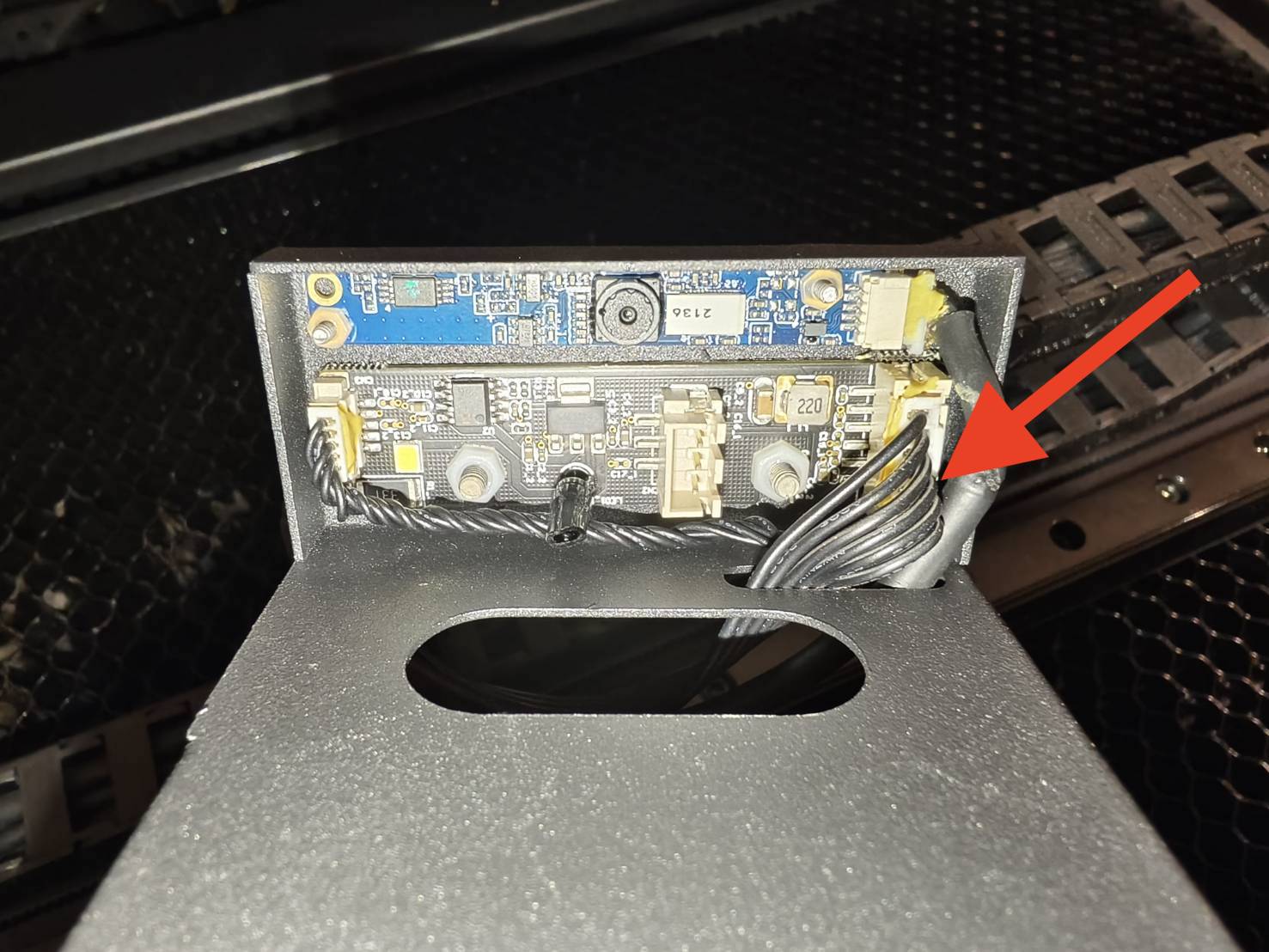

- 레이저 헤드의 카메라 LED 보드에 있는 6핀 케이블.

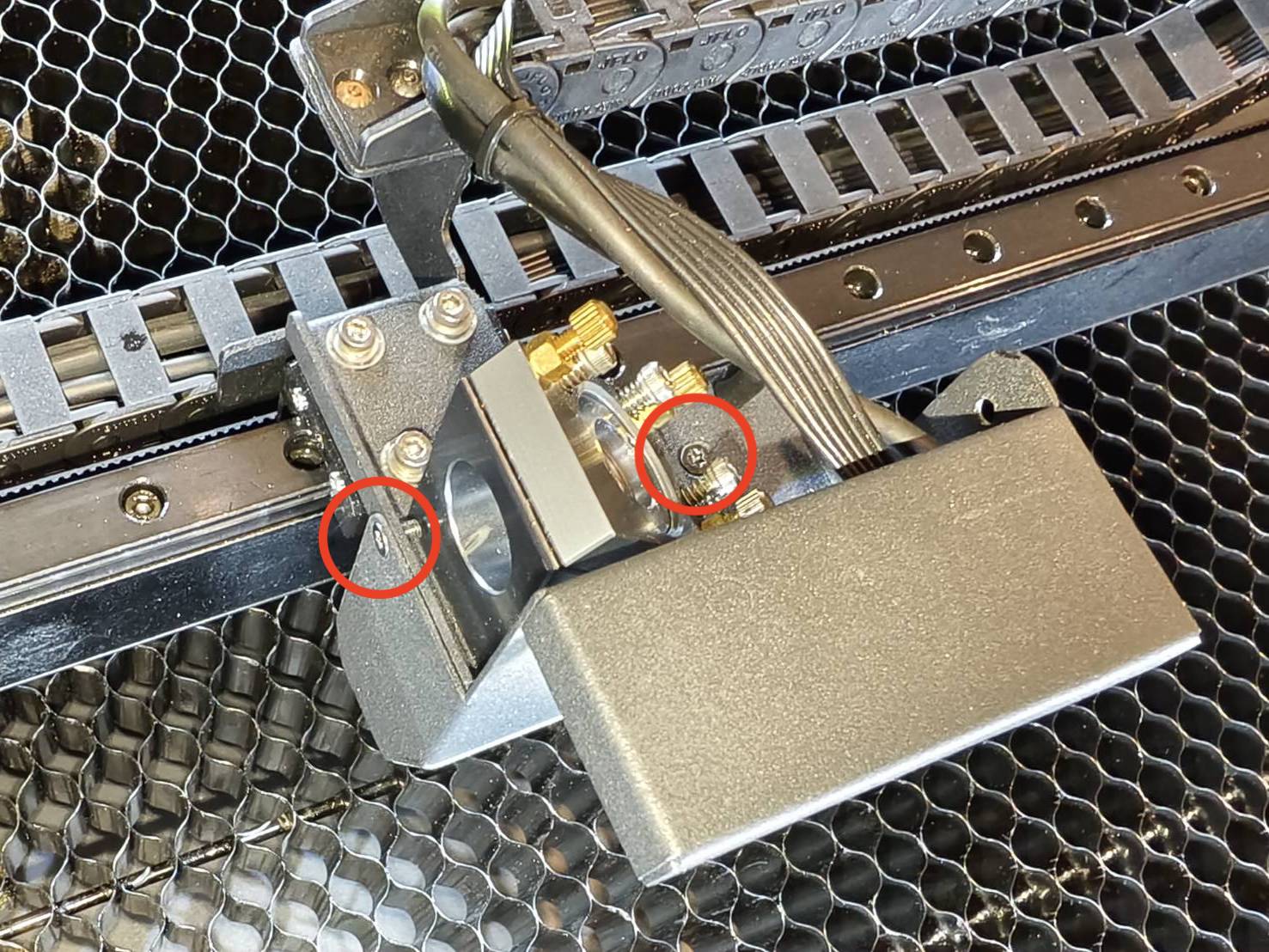

(T8 드라이버로 레이저 헤드의 실드를 제거해야 합니다.)
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
단계 C1.3

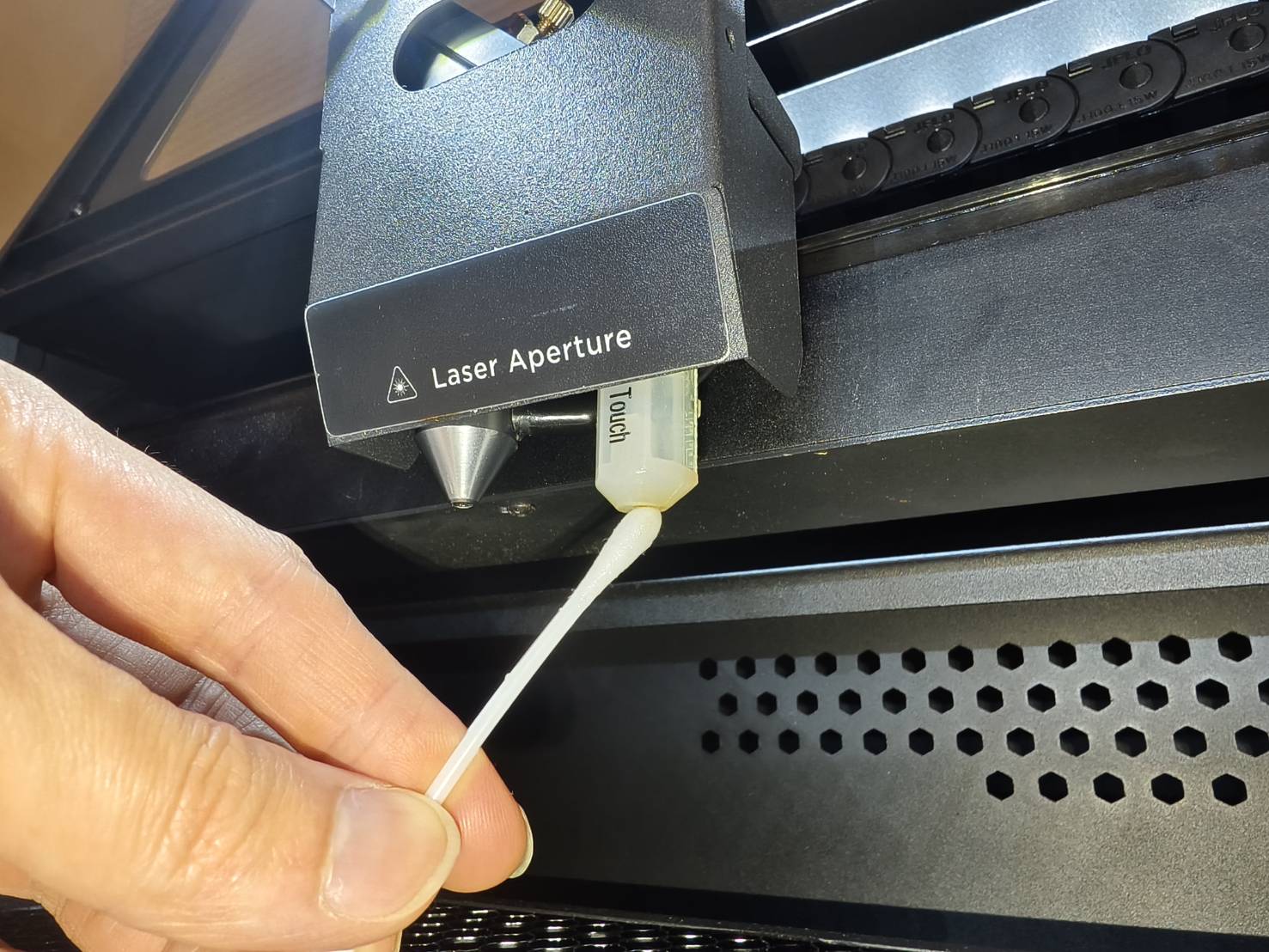

알코올을 묻힌 면봉을 사용하여 자동 초점 모듈의 끝을 청소하십시오.
청소 후, 기기를 껐다가 켜서 프로브가 나오는지 확인해 보십시오.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
단계 C1.4
다음 케이블을 다시 연결하십시오. 그 후, 기기 전원을 켤 때 프로브가 올라오는지 확인하십시오.
- 플로터 보드의 6핀 케이블. (T8 드라이버로 뒷면 커버를 제거해야 합니다.)(참조: 다이어그램 을 참조하세요.)
- 레이저 헤드의 카메라 LED 보드에 있는 6핀 케이블.
(T8 드라이버로 레이저 헤드의 실드를 제거해야 합니다.)

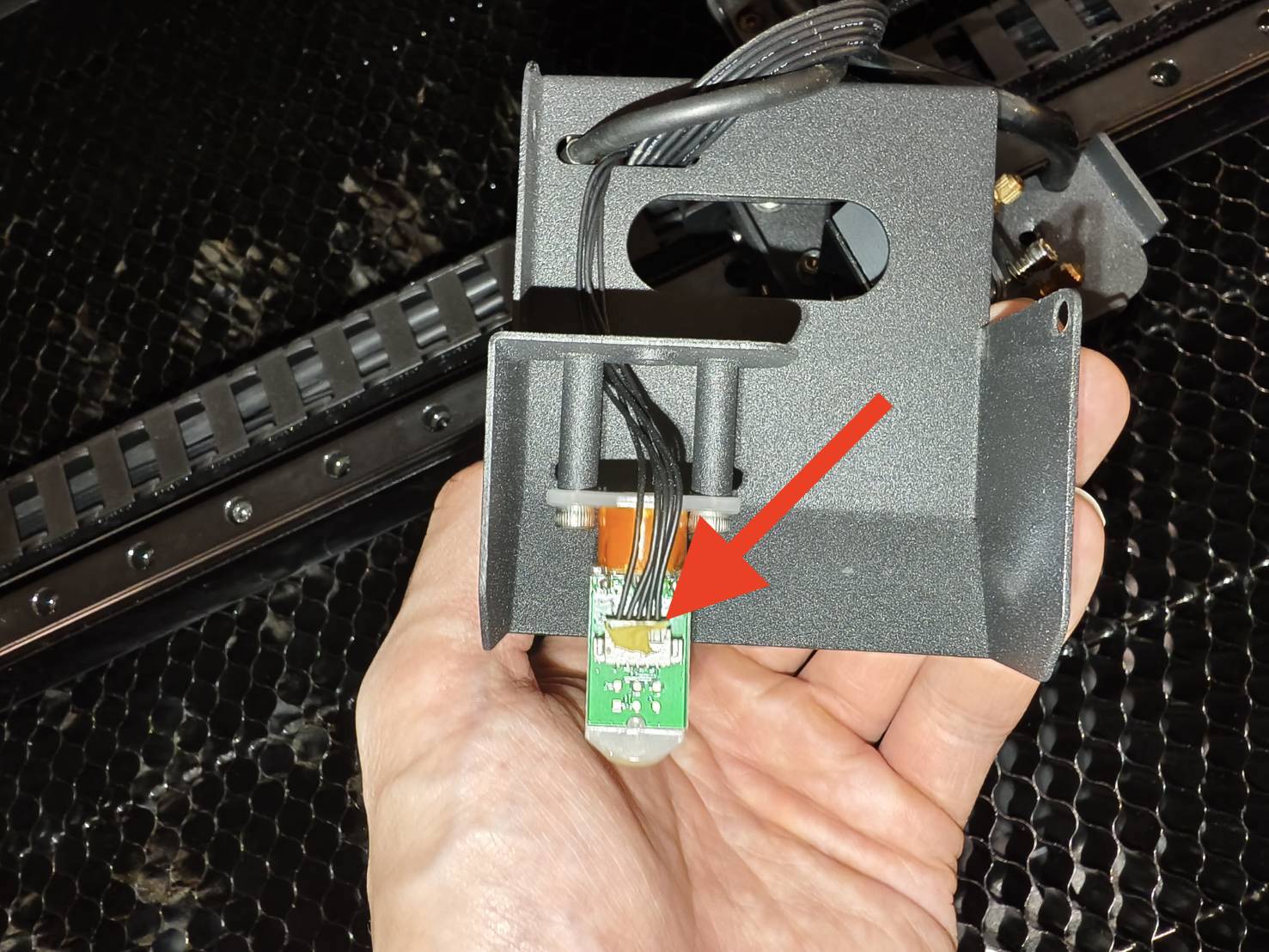

- 카메라 LED 보드와 자동 초점 모듈의 5핀 케이블.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
단계 C1.5
SD 카드를 다시 플래시하고 기기 전원을 켤 때 프로브가 올라오는지 확인하십시오.
참조 문서: 5-24 HEXA - SD 카드 다시 플래싱하기.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
단계 C2

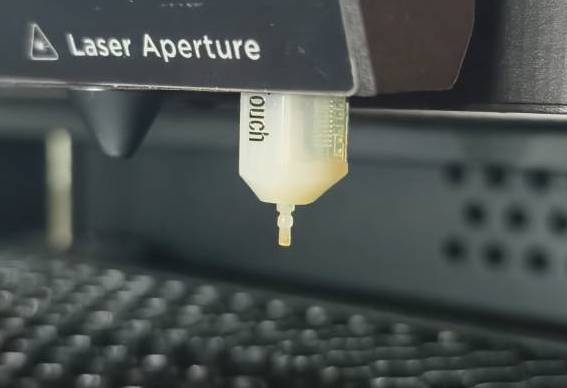

작업 영역에 재료를 놓고 "AF" 버튼을 두 번 눌러 자동 초점 기능이 작동하는지 그리고 프로브의 모양이 정상인지 확인하십시오.
| 모양 확인 - 좋은 예시 |

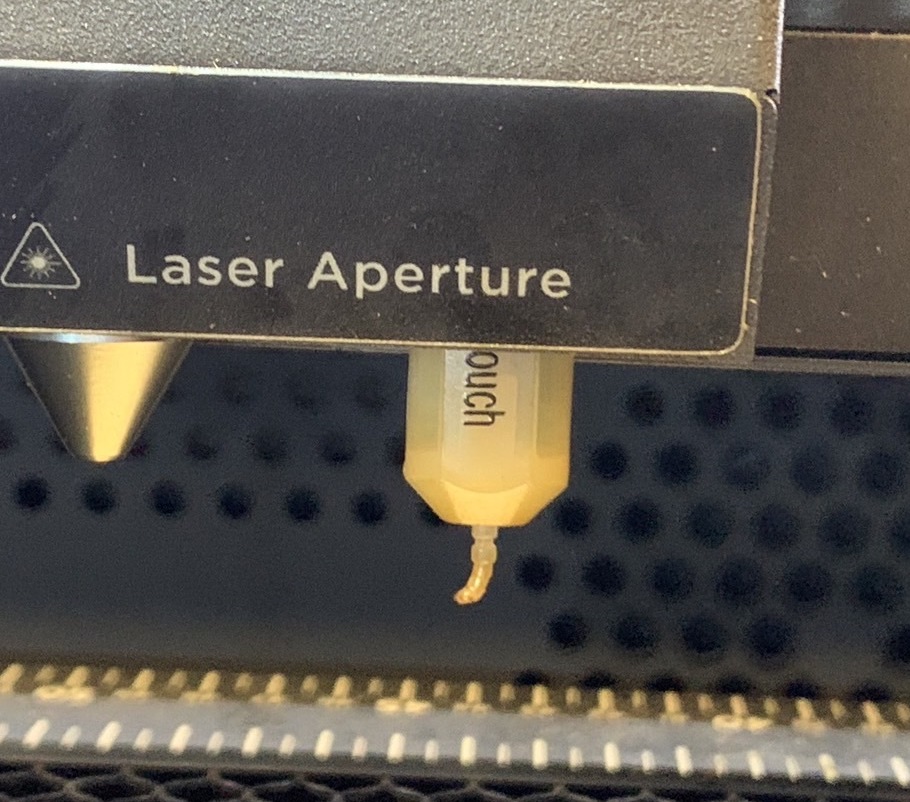

| 모양 확인 - 나쁜 예시 |
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
|
|
단계 C3
다음 케이블을 다시 연결하십시오. 그 후에 문제가 지속되는지 확인하십시오.
- 플로터 보드의 6핀 케이블. (T8 드라이버로 뒷면 커버를 제거해야 합니다.)(참조: 다이어그램 을 참조하세요.)
- 레이저 헤드의 카메라 LED 보드에 있는 6핀 케이블.
(T8 드라이버로 레이저 헤드의 실드를 제거해야 합니다.)
- 카메라 LED 보드와 자동 초점 모듈의 5핀 케이블.
테스트 결과와 취해야 할 다음 조치를 결정합니다.
|
|
고객 지원에 문의하세요
- 아래 링크의 지침에 따라 현지 대리점 또는 FLUX 지원 팀에 문제를 올바르게 보고하십시오. [고객 서비스 문의]
*이 문서에서 기계의 문제를 보여주는 사진이나 동영상과 같이 수집된 정보는 대리점 또는 FLUX 지원 팀과 공유해야 합니다.
