5-11 기계 시동 테스트 - 조각 결과 없음

설명:

조각 문제는 모듈 연결 불량, 모듈 이상, 펌웨어 버전 낮음 등 다양한 원인이 있을 수 있습니다.

아래 단계를 따른 후에도 문제가 지속될 수 있습니다.
그러나 FLUX 팀이 문제를 보다 효과적으로 파악할 수 있도록 유용한 정보를 수집할 수 있습니다.

1단계 - 전원 어댑터의 표시등 확인

기기 대기 중 및 작업 실행 중에 어댑터의 녹색 표시등이 계속 켜져 있는지 또는 깜박이는지 확인하십시오.

(항상 계속 켜져 있어야 합니다.)

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

2단계 - 모듈 설치 확인

1. 모듈 어댑터 『B』의 손잡이 나사 『A』를 풉니다.
2. 레이저 모듈의 점 『C』를 모듈 어댑터의 잠금 해제 아이콘 『D』에 맞추고 잠금 아이콘까지 아래로 삽입합니다.
3. 손잡이 나사 『A』를 다시 모듈 어댑터에 조입니다.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

3단계 - 초점 맞추기 및 거리의 올바른 방법 확인

• 레이저 헤드를 재료 위로 이동시킵니다. 그런 다음 기기 왼쪽에 있는 초점 버튼을 두 번 클릭하거나 기기 패널의 "AF" 버튼을 길게 눌러 레이저 헤드가 움직이기 시작할 때까지 기다립니다. 레이저 헤드가 재료에 닿고 위로 이동하면 초점 맞추기가 완료됩니다. 각 조각을 하기 전에 초점 거리가 올바른지 확인하십시오.

  a. 기기 패널의 "AF" 버튼을 길게 누릅니다:



  b. 기기 왼쪽에 있는 초점 버튼을 두 번 클릭합니다:






• 거리가 올바른지 확인하려면 다음 링크를 참조하십시오: 초점 거리 조정 (Ador)

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

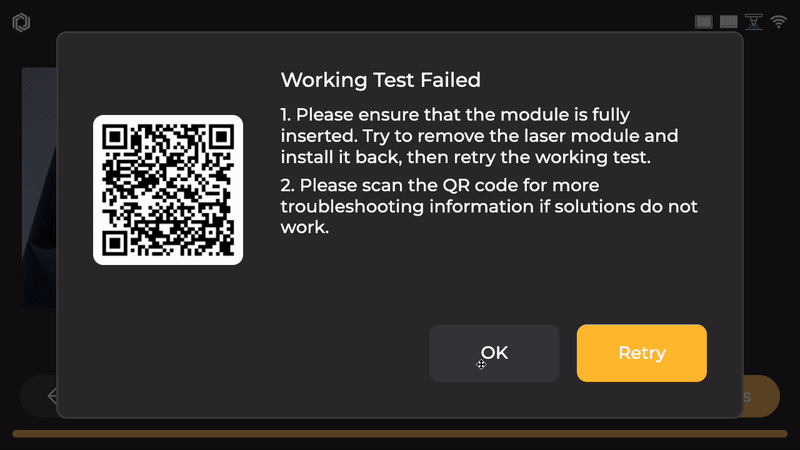

⚠︎ 위의 단계로 문제가 해결되지 않으면 '확인' >> '예'를 누르고 >> 연결 설정을 완료한 다음 시작 테스트를 마치고 다음 단계를 진행하십시오.

4단계 - 펌웨어 문제 가능성 배제

펌웨어 설치가 제대로 되지 않으면 레이저 출력이 불안정하거나 레이저가 전혀 나오지 않을 수 있습니다. 공장 초기화를 하면 펌웨어 문제 가능성을 효과적으로 제거할 수 있습니다.

1. 먼저 공장 초기화를 합니다 (메인 페이지 > 기기 > 설정 > 공장 초기화 > 예)



2. 공장 초기화 후 링크의 단계를 따라 기기 펌웨어 업데이트 방법 최신 버전으로 업데이트되었는지 확인합니다.


3. 업데이트 후 동일한 작업을 다시 실행하십시오.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 5 - 레이저 출력 확인

레이저가 발사되는지 확인하십시오.
출력이 있는지 확실하지 않은 경우 Step 4 에서 사용된 재료를 확인하고 조각/절단 자국이 있는지 확인하거나 테스트를 위해 재료를 종이로 변경할 수 있습니다.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

6단계 - 내부 렌즈와 POGO 핀 청소

모듈을 올바르게 청소하는 방법은 아래 링크를 참조하십시오.
레이저 모듈 청소 (10W/20W 다이오드 레이저 모듈)

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 7 - 레이저 펄스 테스트

레이저 펄스 테스트를 위해 직접 제어 모드로 진행합니다. 빈 용지를 삽입하고, 정확한 초점을 맞추고, 도어 커버를 단단히 닫으십시오 (레이저 펄스 테스트 전에 도어 커버 기호가 "닫힘"으로 표시되는지 확인하십시오 ), 그리고 레이저 펄스를 5회 작동시켜 표시가 있는지 확인합니다."

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 8 - 배기 팬 속도 낮추기

기기에 공급되는 전원이 안정적이지 않고 팬 속도가 최고 속도로 설정된 경우, 레이저 출력이 약해지거나 레이저가 방출되지 않을 수 있습니다.
팬 속도를 최저 설정으로 조정한 다음 동일한 파일을 사용하여 다시 작업해 보십시오.

기기 >> 설정 >> 하드웨어 설정 >> 환풍기 회전 속도 >> 10%

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 9 - 절단 테스트

레이저 모듈이 정상 상태인지 확인하기 위해 3mm 두께의 목재/MDF를 준비하여 왼쪽 상단 모서리에 놓으십시오.
Beam Studio의 기본 설정을 사용하고 작업을 실행하여 문제없이 절단할 수 있는지 확인하십시오.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

10단계 - 고객 서비스에 문의
