5-5 조각 또는 절단 결과 불량 (다이오드 레이저)

설명

불량한 조각 또는 절단 결과의 원인은 렌즈 오염, 모듈 연결 불량, 잘못된 파라미터 설정, 모듈 노후화 등 다양할 수 있으므로

아래 단계를 따른 후에도 문제가 지속될 수 있습니다.
그러나 FLUX 팀이 문제를 보다 효과적으로 파악할 수 있는 유용한 정보를 수집할 수 있습니다.

Step 0 - 체크리스트를 사용하여 단계를 따르고 결과를 기록하세요

이 목록은 튜토리얼에서 수행한 모든 테스트를 표시합니다.
테스트가 완료되면 목록을 PDF 문서로 저장하여 판매점 또는 FLUX 팀에 보내주시기 바랍니다.

체크리스트에 접근하려면 링크를 클릭하세요:
Bad Engraving or Cutting Result (10W/20W 다이오드 레이저 모듈) - Checklist (Ador)

Step 1 - 전원 어댑터의 표시등 확인

기기 대기 중 및 작업 실행 중에 어댑터의 녹색 표시등이 계속 켜져 있는지 또는 깜박이는지 확인하세요.
(항상 계속 켜져 있어야 합니다.)

결과와 취해야 할 다음 조치를 결정하세요:

Step 2 - 펌웨어 문제 가능성 배제

펌웨어 설치가 제대로 되지 않으면 레이저 출력이 불안정하거나 레이저가 전혀 나오지 않을 수 있습니다. 공장 설정으로 초기화하면 펌웨어 문제 가능성을 효과적으로 제거할 수 있습니다.

• 먼저 공장 초기화를 실행하세요 (메인 페이지 > 기기 > 설정 > 공장 초기화 > 예)



• 공장 초기화 후, 링크의 단계를 따라 기기 펌웨어 업데이트 방법 을 참조하여 최신 버전으로 업데이트되었는지 확인하세요.


• 업데이트 후, 동일한 작업을 다시 실행해 주세요.

결과와 취해야 할 다음 조치를 결정하세요:

Step 3 - 레이저 출력 확인

레이저가 발사되는지 확인해 주세요.
출력 여부가 확실하지 않은 경우, Step 2 에서 사용된 재료를 확인하여 조각/절단 흔적이 있는지 확인하거나, 테스트를 위해 재료를 종이로 변경할 수 있습니다.

결과와 취해야 할 다음 조치를 결정하세요:

Step 3.1 - 내부 렌즈와 POGO 핀 청소

모듈 청소의 올바른 방법은 아래 링크를 참조하세요.
레이저 모듈 청소 (10W/20W 다이오드 레이저 모듈)

결과와 취해야 할 다음 조치를 결정하세요:

3.2 단계 - 모듈 재설치

모듈을 재설치하려면 다음 문서를 참조하십시오.

10W/20W 다이오드 레이저 모듈	2W 적외선 레이저 모듈	프린팅 모듈

결과와 취해야 할 다음 조치를 결정하세요:

3.3 단계 - 레이저 펄스 테스트

레이저 펄스 테스트를 위해 직접 제어 모드로 진행하십시오. 빈 용지를 삽입하고, 정확한 초점을 맞추고, 도어 커버를 단단히 닫으십시오(레이저 펄스 테스트 전에 도어 커버 기호가 "닫힘"으로 표시되는지 확인하십시오 ), 그리고 레이저 펄스를 5회 작동시켜 표시가 있는지 확인하십시오." (시작 테스트에 걸려 있는 사용자의 경우 시작 테스트를 건너뛰십시오 - 가이드)

결과와 취해야 할 다음 조치를 결정하세요:

4 단계 - 올바른 초점 맞추기 방법과 거리 확인

4.1 단계 - 소프트웨어 및 패널의 설정 확인

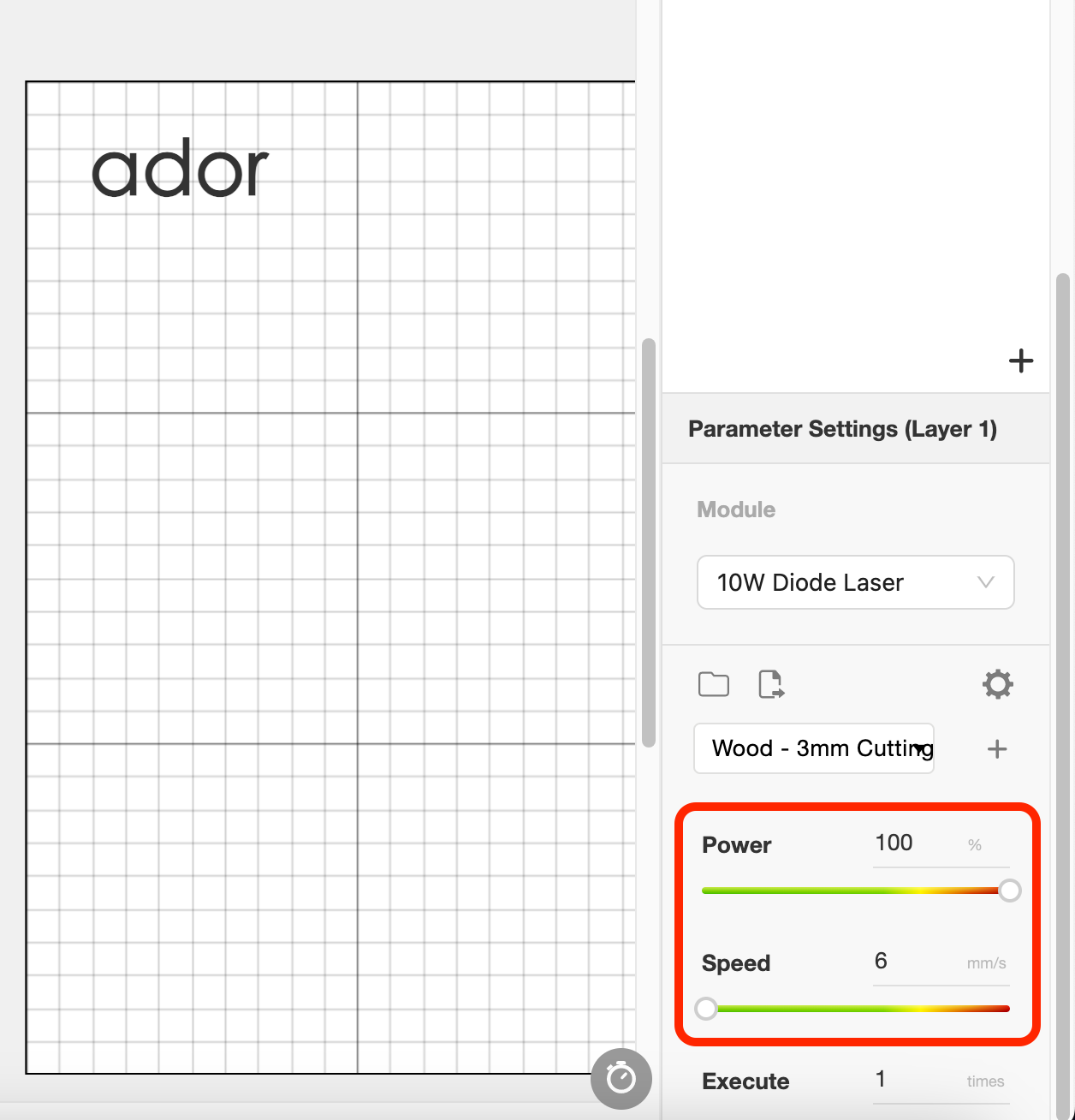

• Beam Studio에서 매개변수가 올바르게 설정되어 있는지 확인하십시오. (예: 10w 매개변수)

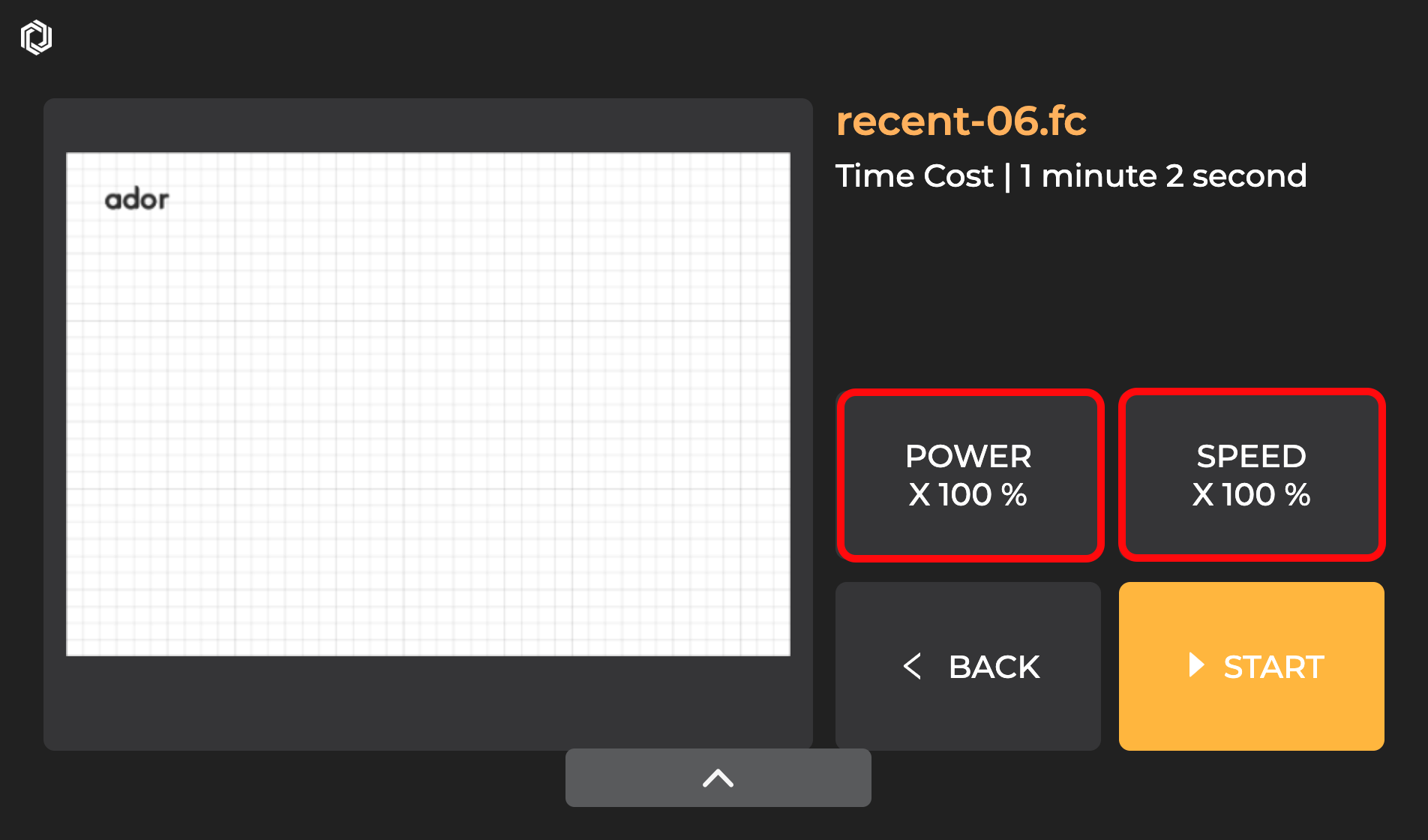

• 패널에서 설정이 올바르게 설정되어 있는지 확인하십시오.



• 설정을 확인한 후 동일한 작업을 다시 실행하십시오.



결과와 취해야 할 다음 조치를 결정하세요:

5 단계 - 배기 팬의 속도를 낮추십시오

기계에 대한 전원 공급이 안정적이지 않고 팬 속도가 최고 속도로 설정된 경우 레이저 출력이 약해지거나 레이저가 방출되지 않을 수 있습니다.
팬 속도를 가장 낮은 설정으로 조정한 다음 동일한 파일을 사용하여 다시 작업해 보십시오.

기기 >> 설정 >> 하드웨어 설정 >> 환풍기 회전 속도 >> 10%

결과와 취해야 할 다음 조치를 결정하세요:

6단계 - 절단 테스트

레이저 모듈이 정상 상태인지 확인하려면 3mm 두께의 목재/MDF를 준비하여 왼쪽 상단 모서리에 놓으십시오.
Beam Studio의 기본 설정을 사용하고 작업을 실행하여 문제 없이 절단할 수 있는지 확인하십시오.

결과와 취해야 할 다음 조치를 결정하세요:

7단계 - 고객 서비스에 문의하기
