5-18 Y축 벨트 장력 조정

도구

1. Torx T8 드라이버
2. 3mm 앨런 키
3. 7mm 렌치
4. 십자 드라이버
5. 마커 펜

1단계 -
기기의 전원을 끄고, 전원 코드를 뽑은 후, 기기를 뒤집습니다

2단계 - USB 포트 근처의 고무발과 나사를 표시합니다

표시하는 목적은 이 발의 나사가 다른 것보다 짧고 동일한 위치에 있어야 하기 때문입니다.

3단계 - 이것들의 나사를 풉니다 바닥 나사

T8 나사 x 6개 ＆ 3mm 육각 나사 x 4개

4단계 - 기기를 뒤집고 측면 나사를 풉니다

T8 나사 x 2개

5단계 - 펜으로 양쪽의 나사 구멍을 표시합니다

목적은 조립 시 표시된 면이 작업 영역을 향하도록 하기 위함입니다.

6단계 - 모듈 시트를 팬 쪽으로 끝까지 이동합니다

7단계 -
양손으로 상단 프레임을 들어 스터드 위에 놓습니다.

(와이어가 프레임에 끼이지 않도록 주의하십시오.)

스터드에 앉아 있는 프레임의 예:

리프팅 예시 비디오 (기기 내부에서 촬영된 영상)：

8단계 - 벨트 시트를 찾아 7mm 렌치로 너트를 풀어주세요

시트 위치：

오른쪽：

왼쪽：

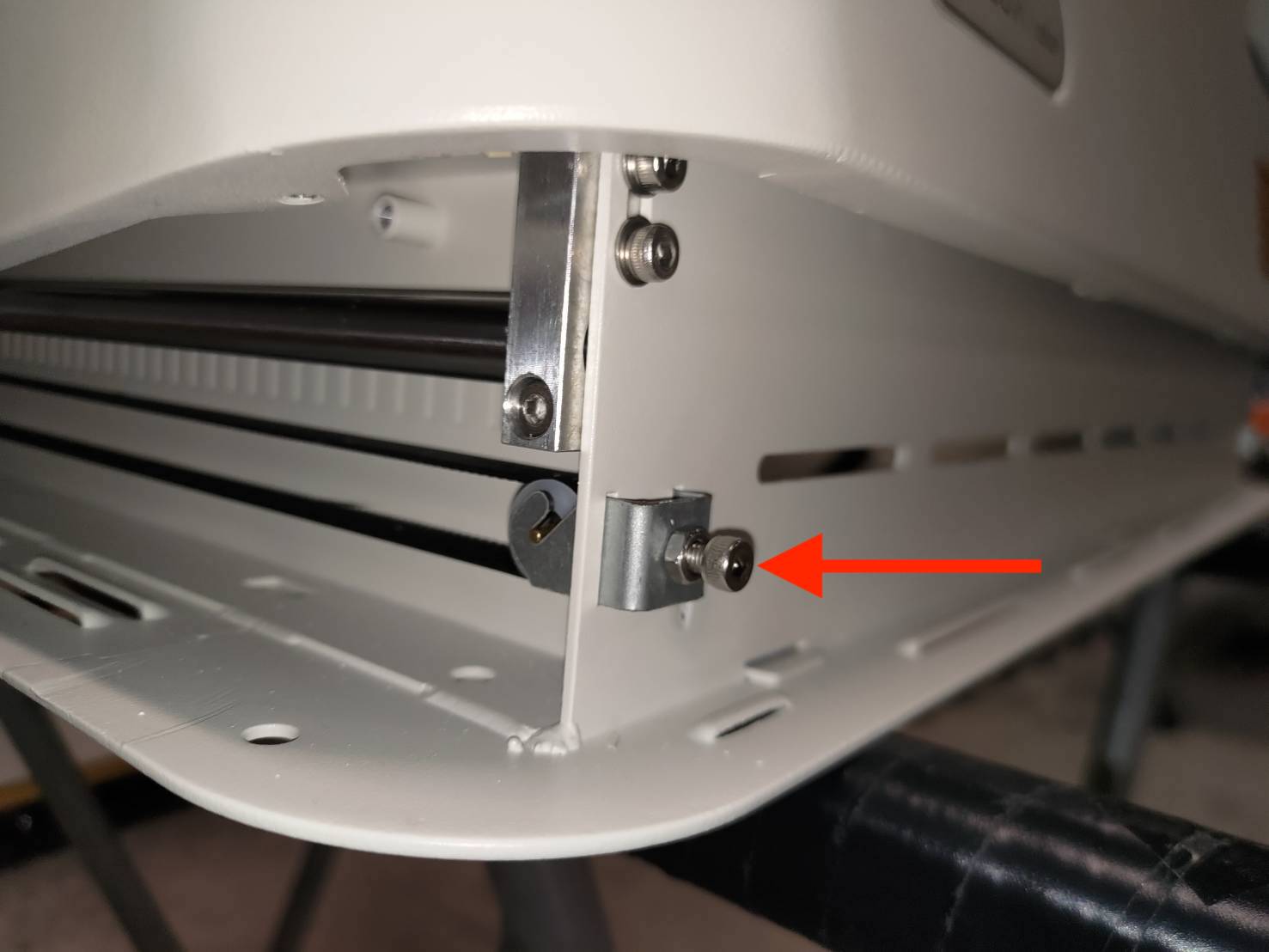

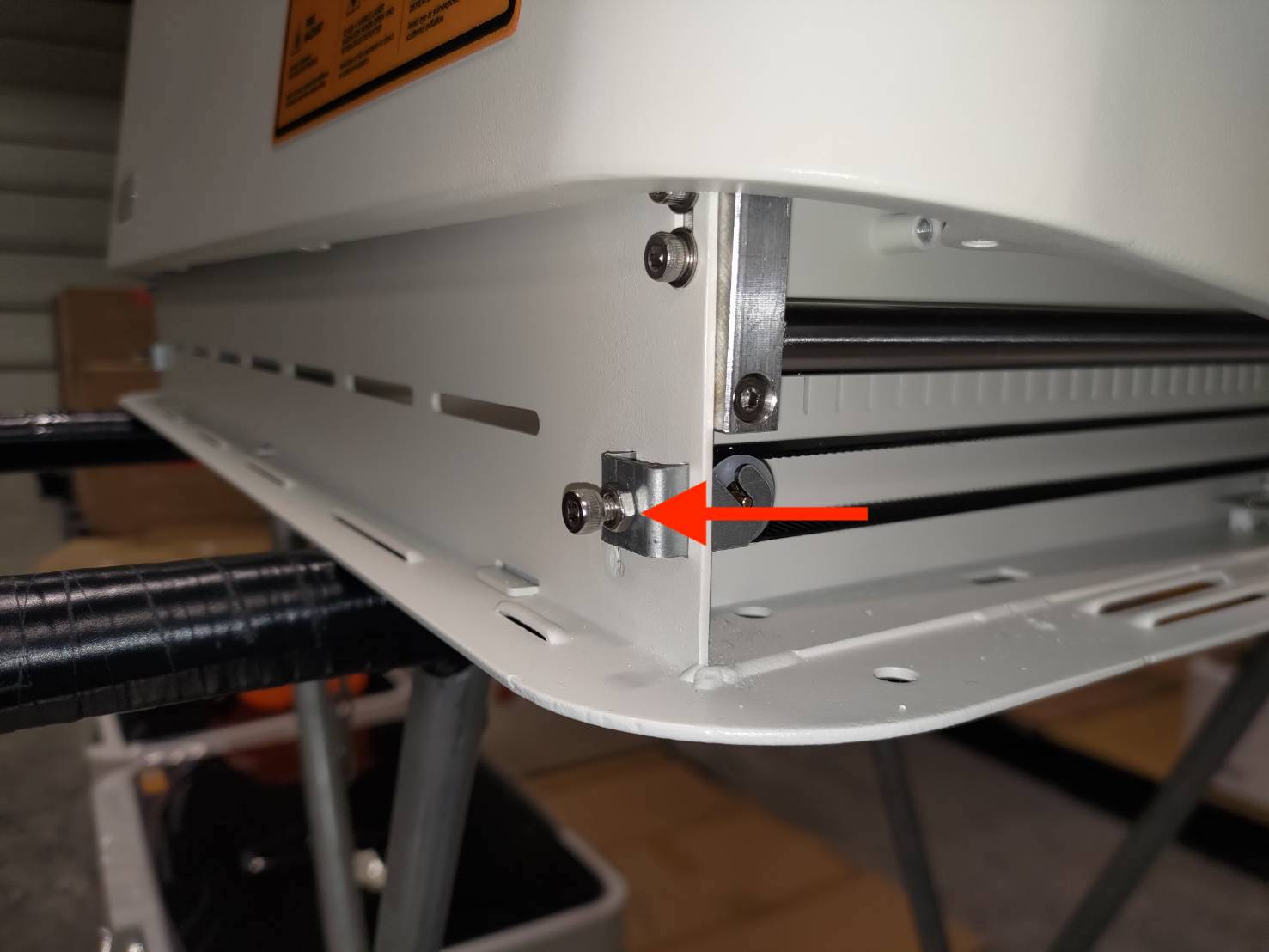

단계 9 - 3mm 앨런 키로 벨트의 장력을 조정합니다

오른쪽：

왼쪽：

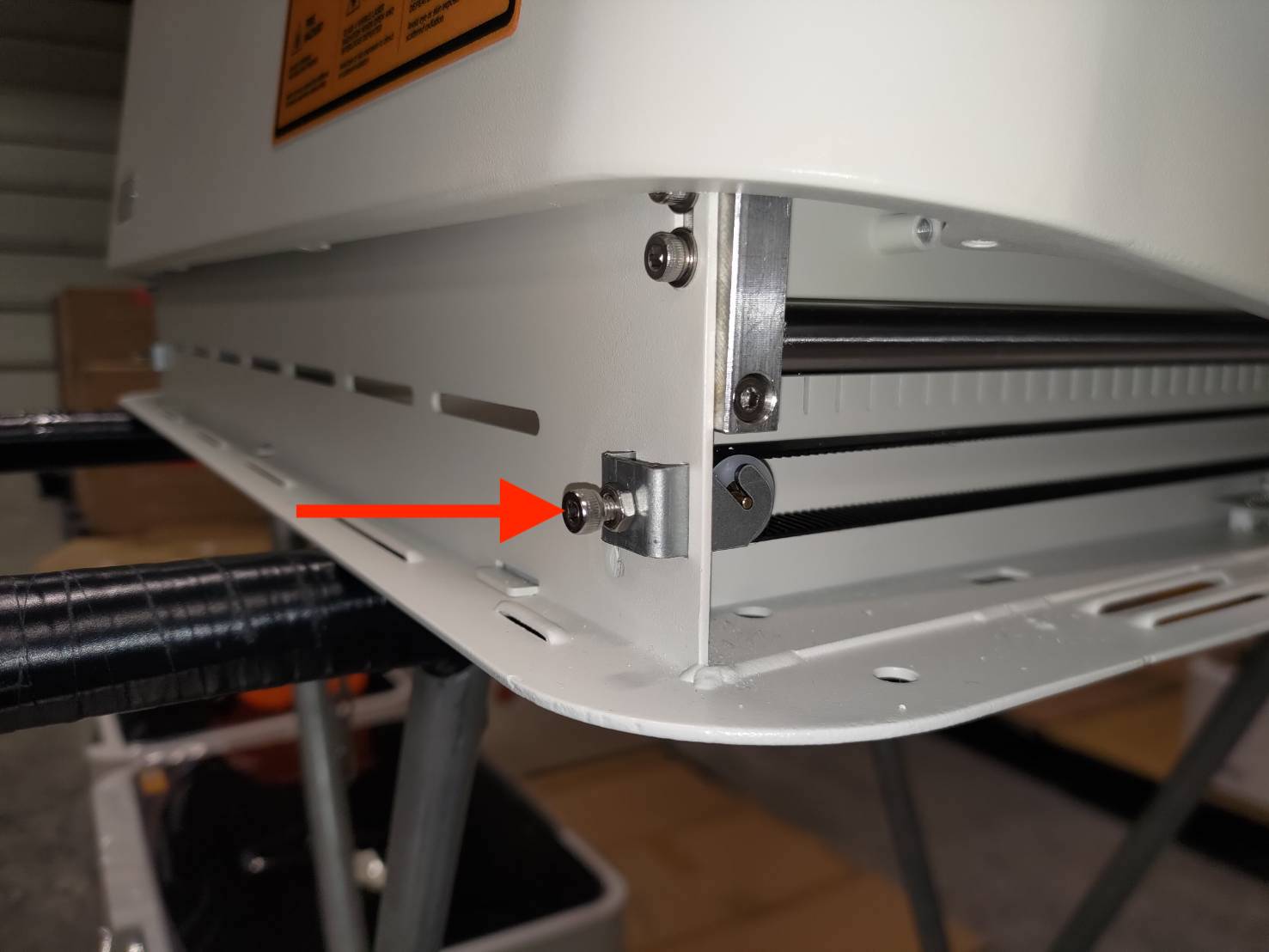

단계 10 - 조정 후, 7mm 렌치로 너트를 조입니다

오른쪽：

왼쪽：

단계 11 - 상단 프레임의 위치를 복원합니다

표시된 나사 구멍이 작업 영역을 향해야 합니다.


프레임 복원：

단계 12 - 측면 나사를 조입니다

단계 13 - 기기를 끄고 뒤집습니다. 바닥의 모든 나사를 조입니다

표시된 발과 나사는 USB 포트 근처에 위치해야 합니다.

제안:
처음에는 나사를 완전히 조이지 않는 것이 좋습니다. 일부 나사가 잘못 정렬되어 나사를 끼울 수 없을 수 있기 때문입니다. 따라서 모든 나사를 설치한 후에 모든 나사를 조이는 것이 좋습니다.

단계 14 - 기기를 뒤집습니다. 모듈 시트를 앞뒤로 움직입니다

• 문제없이 움직일 수 있다면, 교체가 성공적으로 완료된 것입니다.


• 걸리거나 팬 쪽으로 완전히 밀어넣을 수 없다면, USB 포트 근처의 고무 발 나사를 풀고 모듈 시트를 다시 움직여 보시기 바랍니다.
